Сфера применения строительного отвеса
Несмотря на простоту инструмента (сделать его можно собственными руками из веревки и грузика), он станет абсолютно необходим при проведении строительных и отделочных работ. Используется он и для земляных работ высокой точности.
Отвес окажет неоценимую помощь при:
- Установке маячков во время выравнивания стен;
- Оклейке обоев;
- Контроле ровности поверхностей;
- Нанесении вертикальных линий;
- Монтаже дверных проемов и оконных рам;
- Монтаже крыши и опалубки;
- Проверки ровности рвов, канав и прочих ям.
Использовать его можно даже для такого не строительного дела, как развешивание картин и фотографий или установка шкафов.
Принцип работы прибора крайне прост и не требует фундаментальных знаний в области физики: размещенный на свободно висящей веревке груз создаст идеально прямую вертикальную линию.
Электронный отвес
Это не инструмент, а приложение, которое устанавливается на iPhone. Называется она iHandy Carpenter, то есть «Рукастый плотник». Это не измерительный прибор, но оценить насколько ровно или криво выполнена отделка, выставлена мебели или техника он позволяет.
Как работает? Запускаете приложение, прикладываете айфон к проверяемой поверхности (только не той стороной, где кнопки включения и регулировки громкости). На экране есть гиря и система координат, отклонение видно визуально, также дублируются результаты вверху экрана в проекции «сверху». Отображается отклонение в градусах относительно обычной системы координат. Вот, собственно, с электронным уровнем для айфонов все.

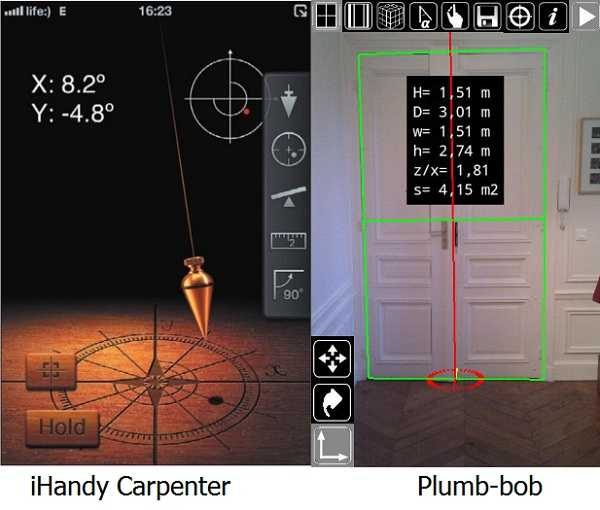

Два приложения — электронных отвеса — для айфона и андроида
Есть еще подобная программа для смартфонов и планшетов — Plumb-bob. Этот вариант электронного отвеса для «андроид» дает возможность измерять углы, расстояния, а также проверить вертикальность и горизонтальность линии на изображении. Выставив и замеряв все нужные параметры, можно сделать фото — все результаты измерений останутся. Можно будет изучать их на экране.
Чтобы уже информация о разных отвесах была полной, нужно сказать об оптическом отвесе. Это часть теодолита — геодезического прибора, который в быту использовать просто незачем. Разве что вы работали геодезистом, но тогда и вопросов у вас быть не может.
Материалы изготовления

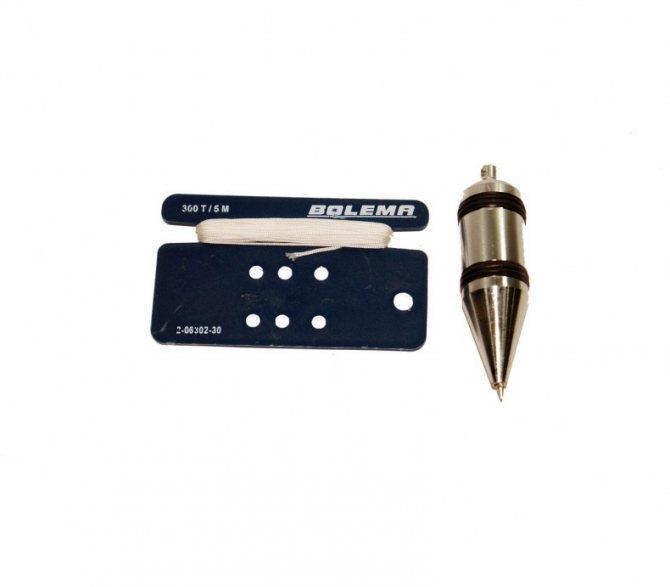

В большинстве случаев планкой служат алюминиевые листы толщиной не более 2 миллиметров. На них удобно сматывать нить после использования, к тому же материал отличается легкостью и долговечностью.
- В качестве шнура используют нейлоновые или капроновые нити. Они не подвержены влиянию воды или холода, хорошо скользят и не запутываются.

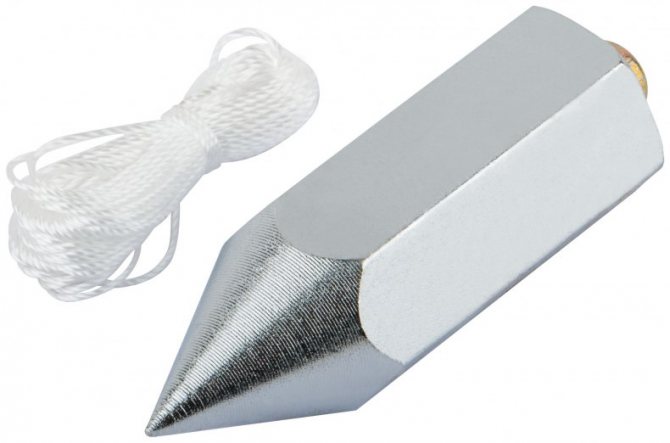

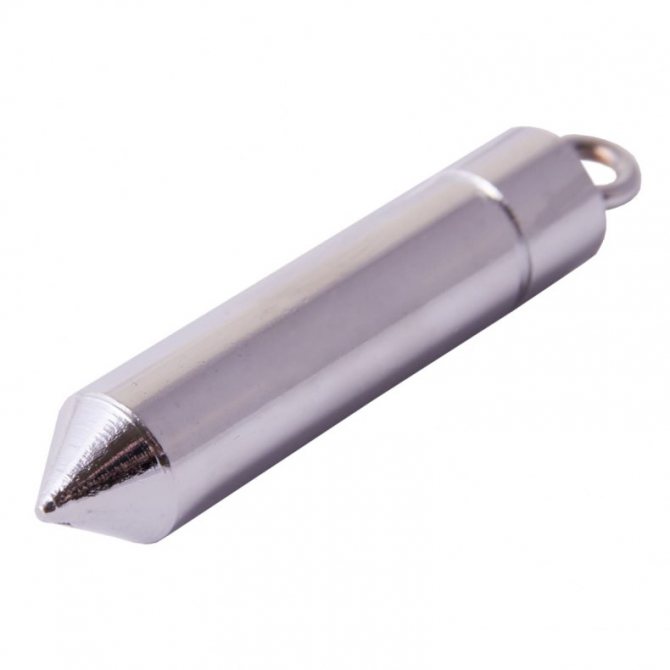

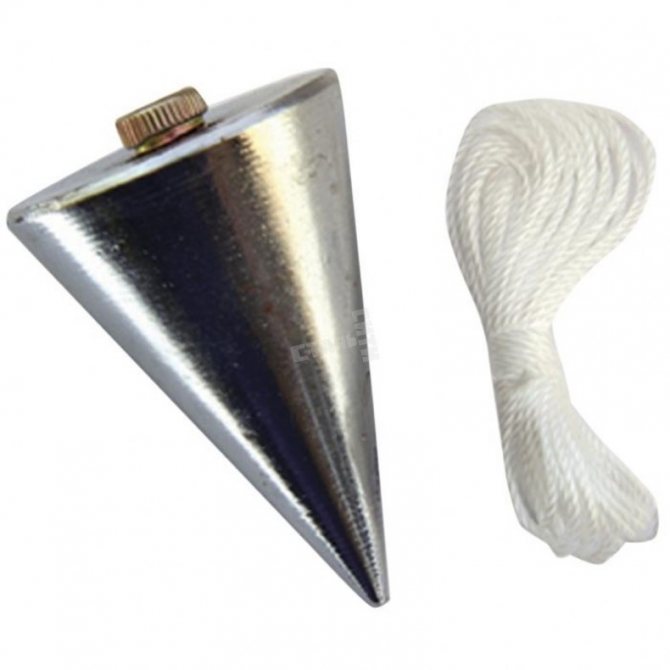

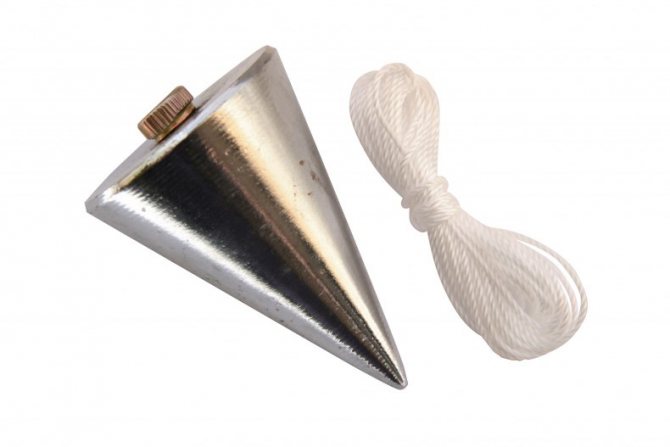

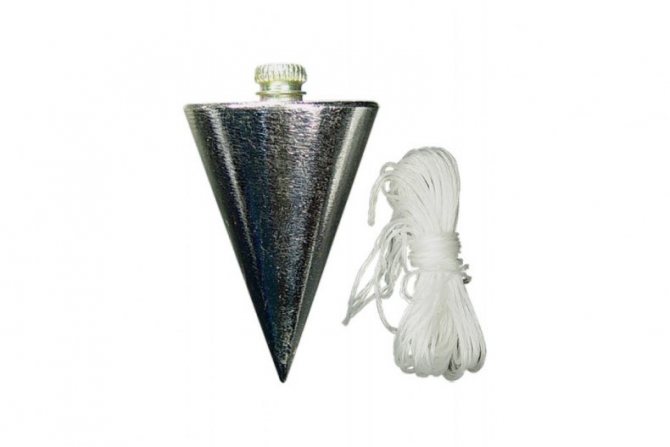

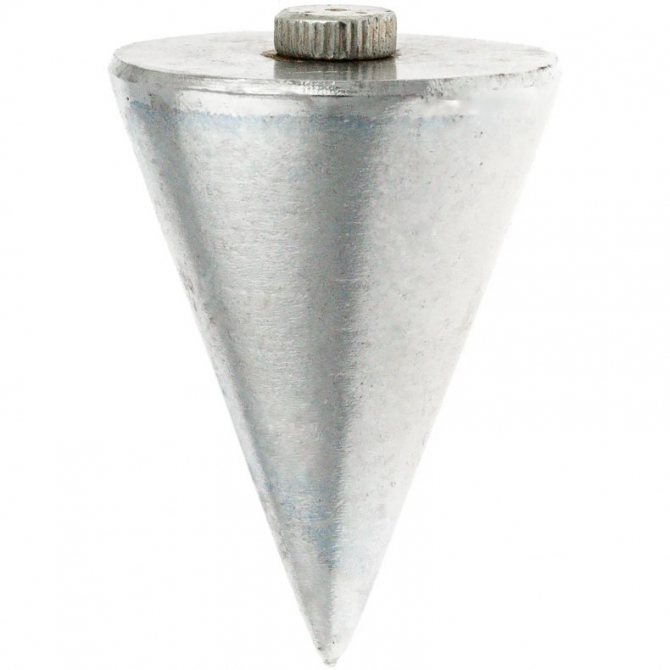

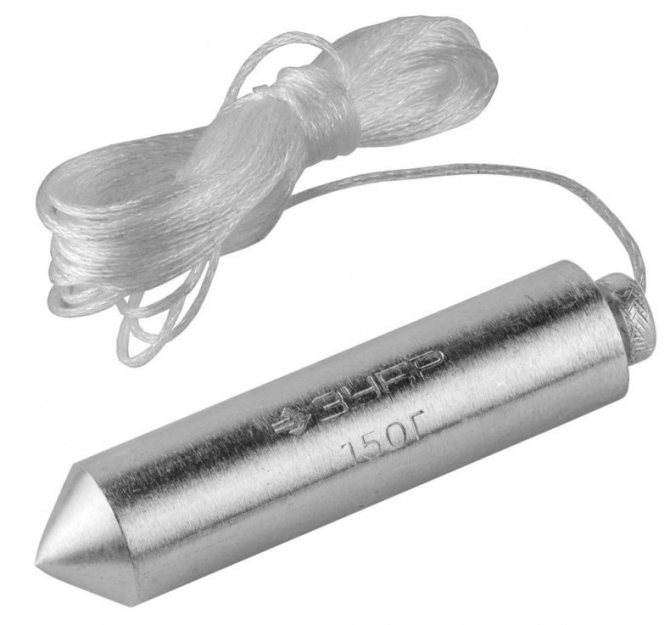

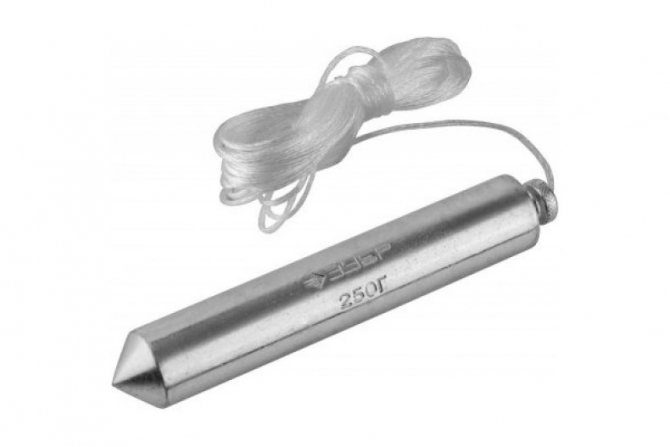

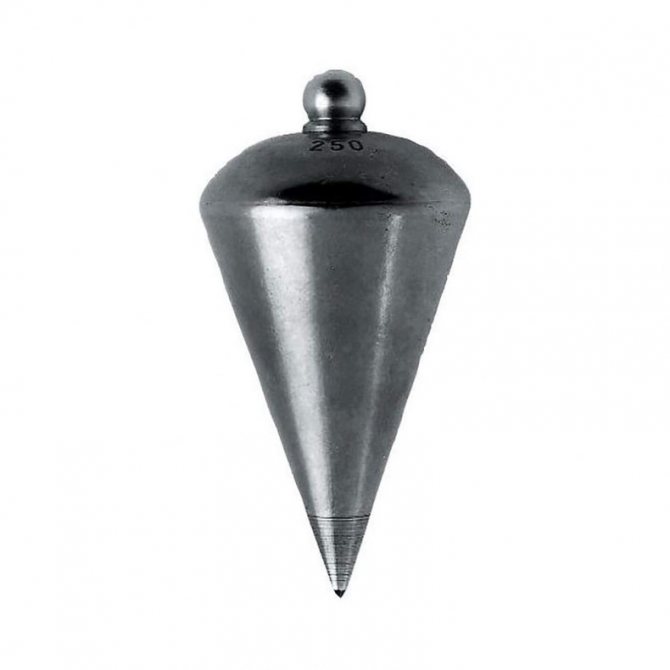

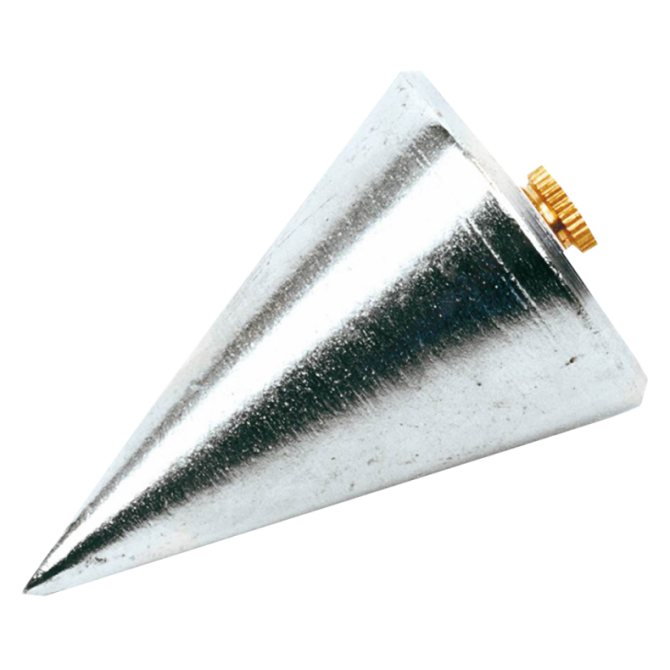

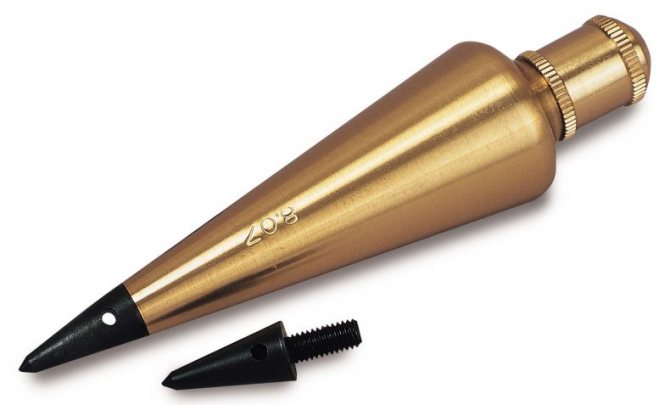

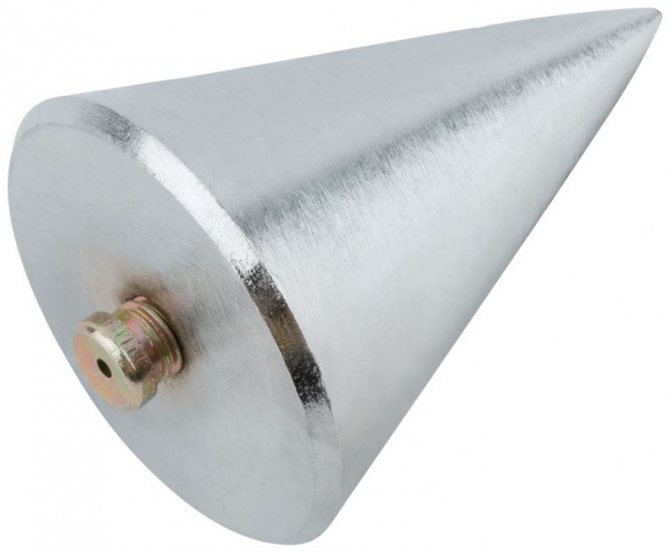

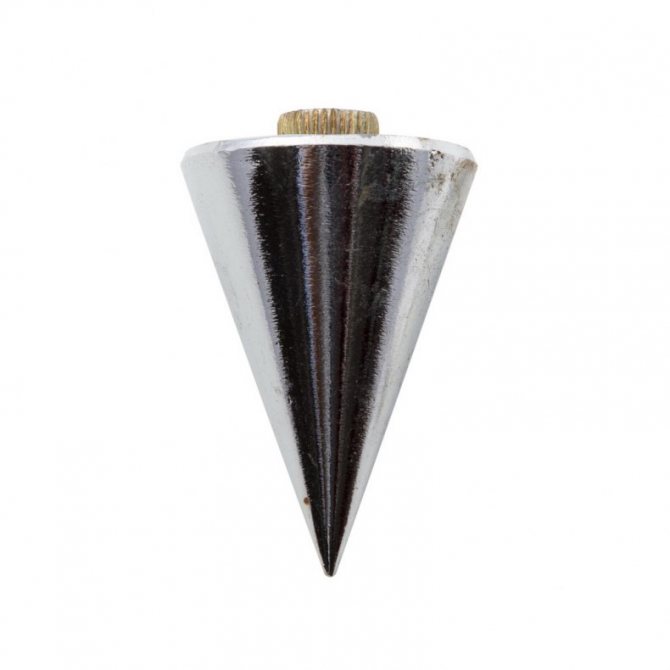

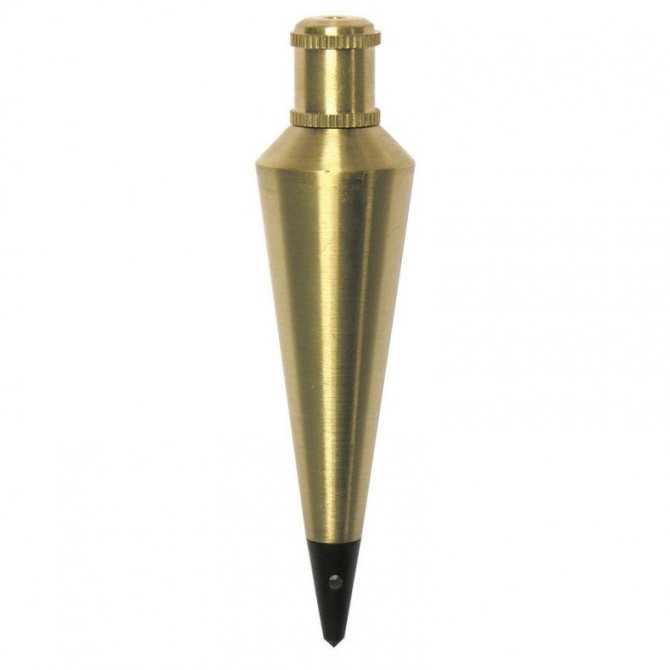

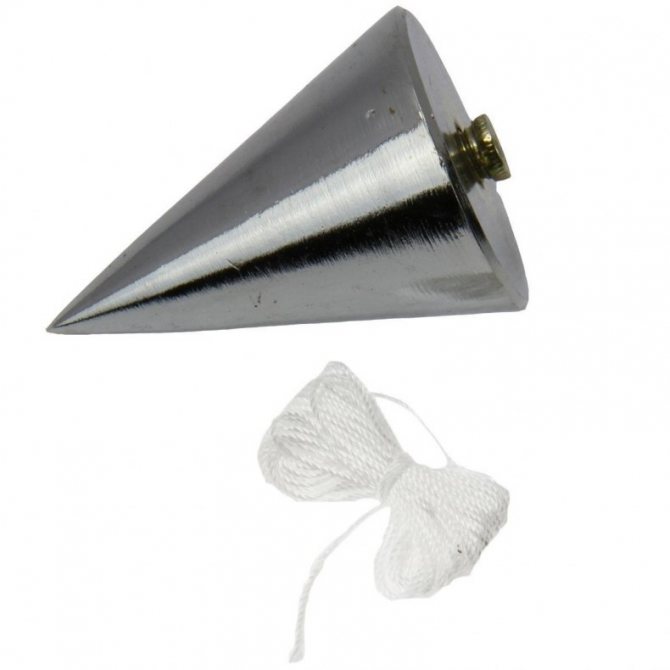

- Грузиком становятся стальные болванки в форме конуса. Подобная форма позволяет добиться максимальной балансировки и минимального раскачивания.
- Сталь считается самым подходящим вариантом: она обладает высокой твердостью, долговечностью, оптимальным весом, позволяющим меньше реагировать на порывы ветра.
Недостатком материала станет как раз большая плотность: при падении отвес может повредить отделочные материалы, уложенные под ним.
Для предотвращения таких неприятностей используют грузики из плотной резины. Материал немного напоминает хоккейные шайбы и отличается эластичностью, тяжестью и жесткостью. Такой груз даже во время падения не причинит вреда лежащим материалам.
Вес грузика для отвеса
В зависимости от целей использования отвеса применяют грузики разного веса:

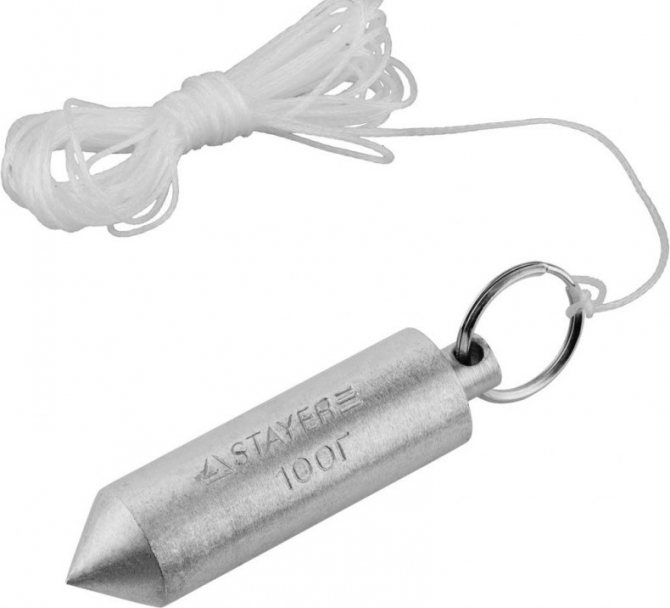

- для работы внутри помещения достаточно массы в 100 грамм;
- на улице потребуется груз несколько большей массы, в пределах 300 грамм;
- при сильных порывах ветра применяются еще более тяжелые головки.
Однако, инструменты с такими грузами стоят дороже, менее удобны в переноске и использовании. Да и вреда при падении таких массивных грузил будет больше.
Что такое отвес с магнитом?
В рассмотренной ранее конструкции шнур является слабым местом инструмента. Он часто рвется, путается либо не поддается стопроцентной фиксации. Во избежание указанных недочетов, конструкцию несколько доработали. В усовершенствованном варианте нить наматывается на специальную катушку, помещенную внутри остова.
Удобство фиксации на рабочем объекте гарантируется при помощи встроенных магнитов. Они обеспечивают надежное крепление на любой металлической поверхности. Магнит позволяет расположить инструмент на любой высоте. При эксплуатации прибора с деревом предусмотрена дополнительная игла, вмонтированная в корпус.
Длина нитки отвеса
Стандартное исполнение предусматривает длину 5 метров. Но для внутренних помещений вполне достаточно высоты в 2,5-3 метра. Этого вполне хватит для отделки любого жилого помещения.
Преимущества применения лазерного уровня
Самодельный световой указатель позволяет на большом расстоянии наносить зеркальную, симметричную разметку, проставлять пространственные точки. Радиус действия таких моделей не превышает 10 метров, но этого расстояния достаточно для выполнения большинства необходимых разметочных работ. Профессиональные приборы (строительный нивелир, указатель пропила) имеют больший функционал, но многие из имеющихся возможностей не всегда востребованы. Поэтому в домашних условиях можно обойтись самодельной конструкцией.
Характеристик такого нивелира вполне хватит для удовлетворения основных требований и нанесения необходимой разметки, ведь он:
- обеспечивает требуемую дальность луча, до 10 м;
- увеличивает скорость измерений;
- гарантирует допустимую минимальную погрешность.
Главное достоинство прибора – это позиционирование светового луча в горизонтальной плоскости, что позволяет эффективно выполнять разметку конструкций, осуществлять контроль уровней, в том числе вертикальных на стене. Кроме проведения ремонтных работ в квартире, доме и обустройства интерьера с его помощью осуществляют разбивку приусадебной территории, контролируют проведение работ по возведению ограждений, отделке фасада.
Виды отвесов
Ушли в прошлое те времена, когда строители мастерили отвесы из подручного материала или тайком изготавливали их на заводах.
Инженеры сегодняшнего дня постарались разнообразить даже такой простой инструмент.
Так что в магазинах можно найти подобные приспособления самых разнообразных видов.

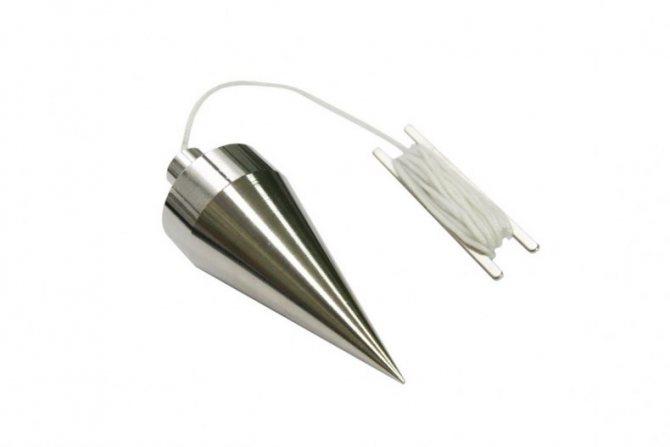

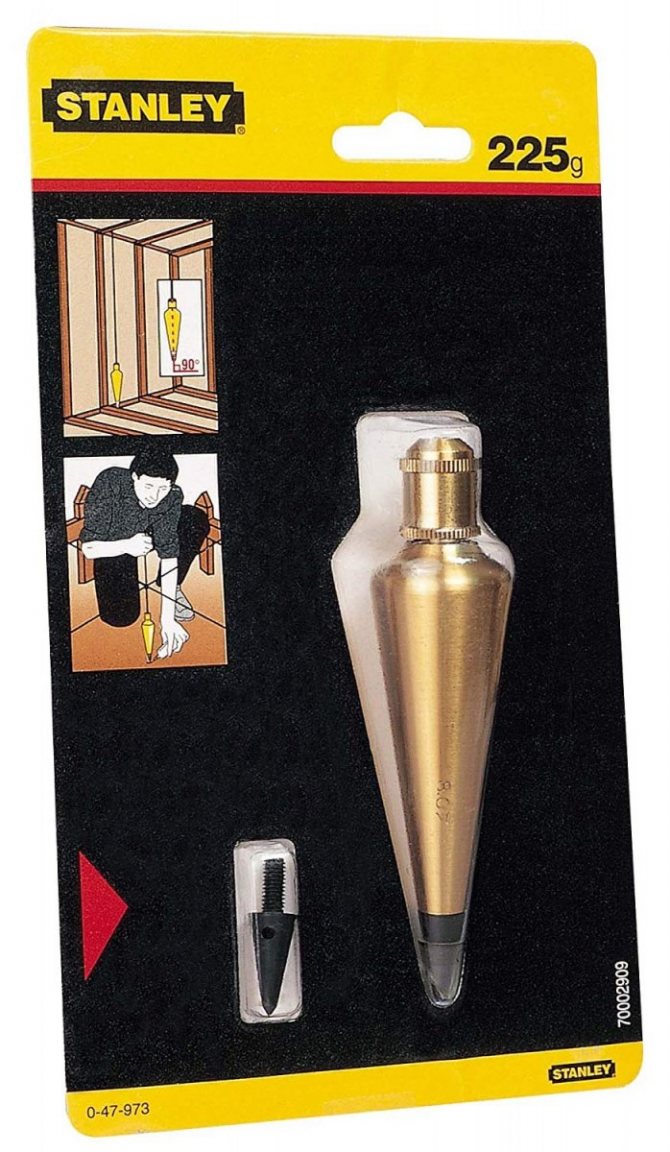

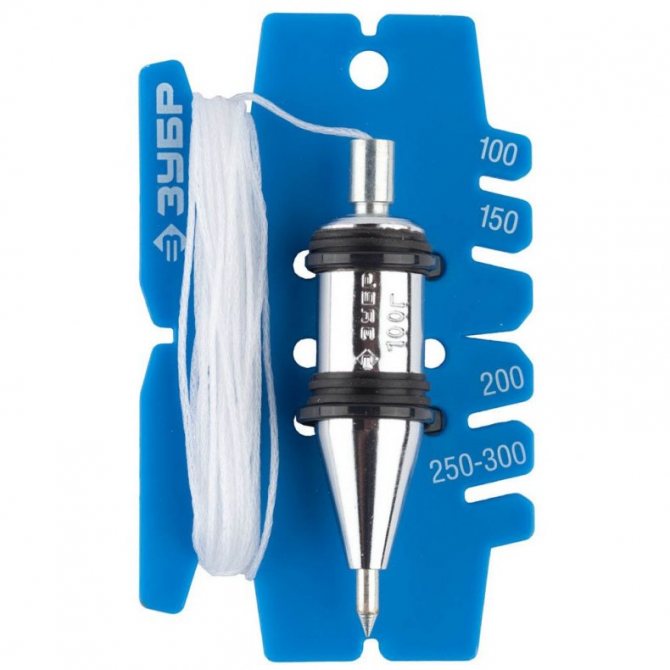

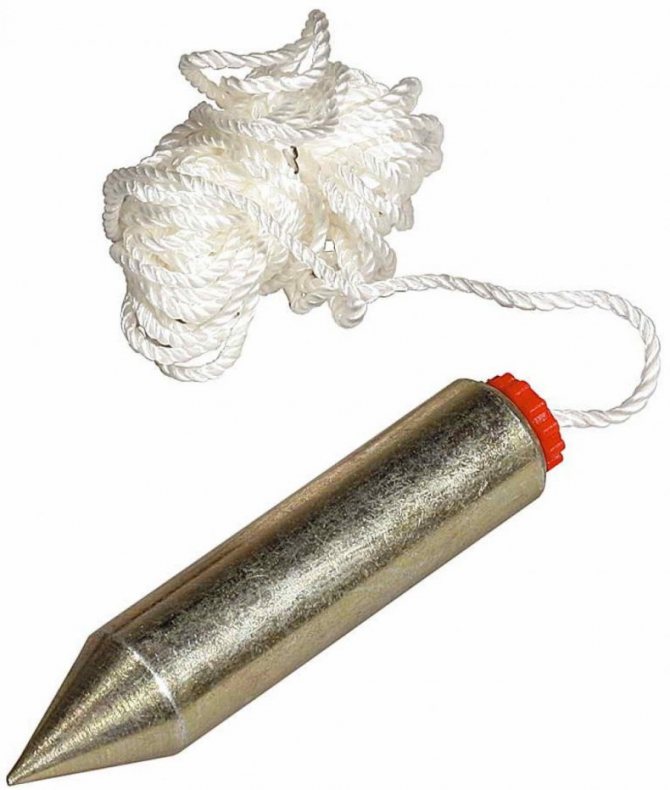

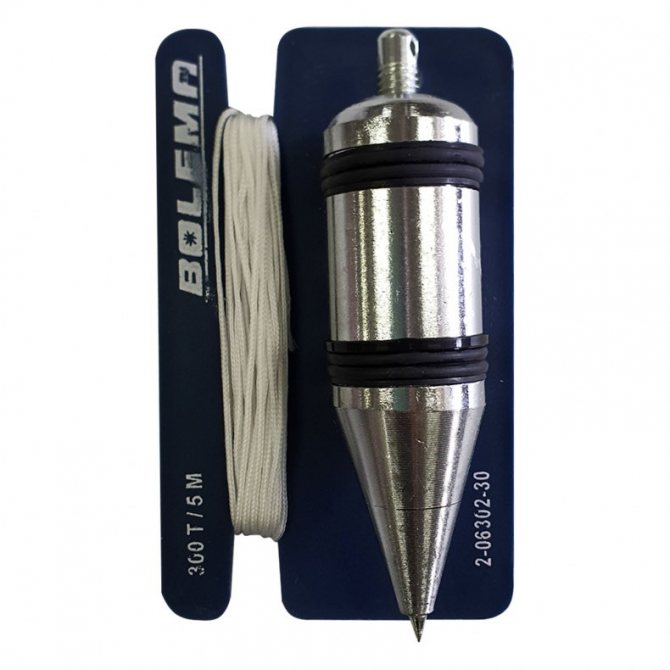

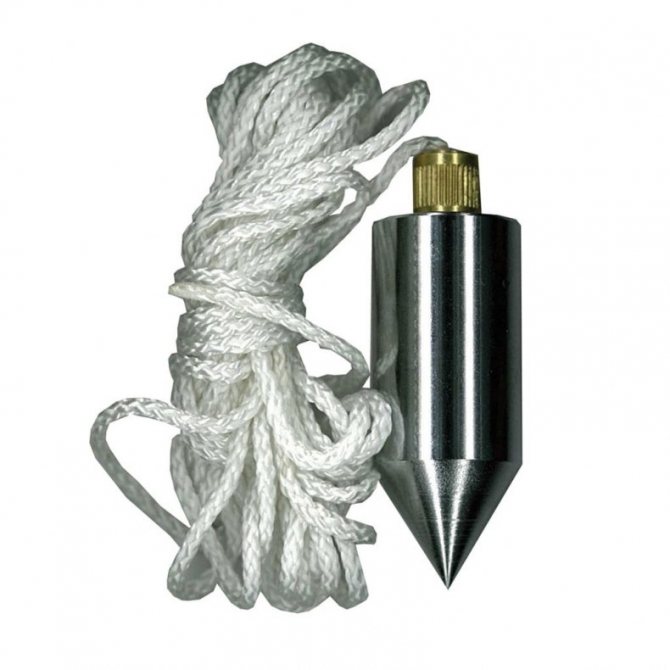

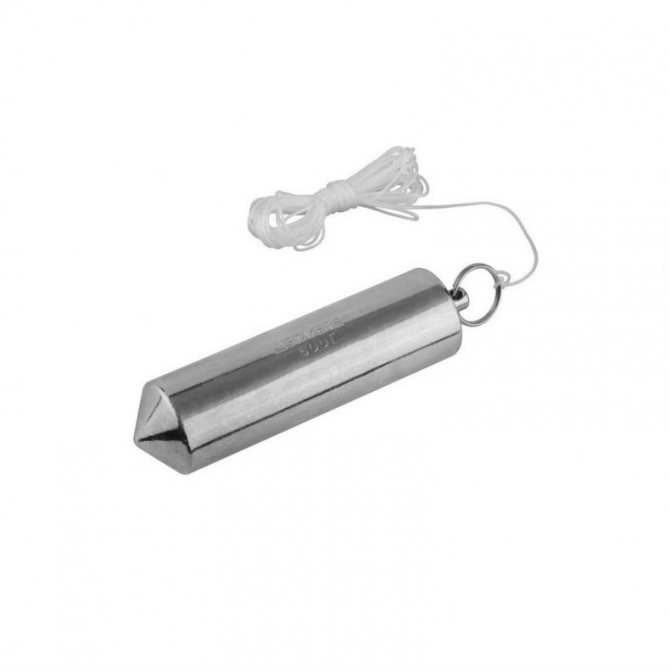

- Классические (шнуровые) отвесы. Такие инструменты практически не изменились с момента их создания. Единственным дополнением стали встроенный магнит для крепления к железной поверхности, игла для закрепления на древесине, отверстие на планке для закрепления на гвозде. Но эти возможности реализованы не в каждом отвесе.

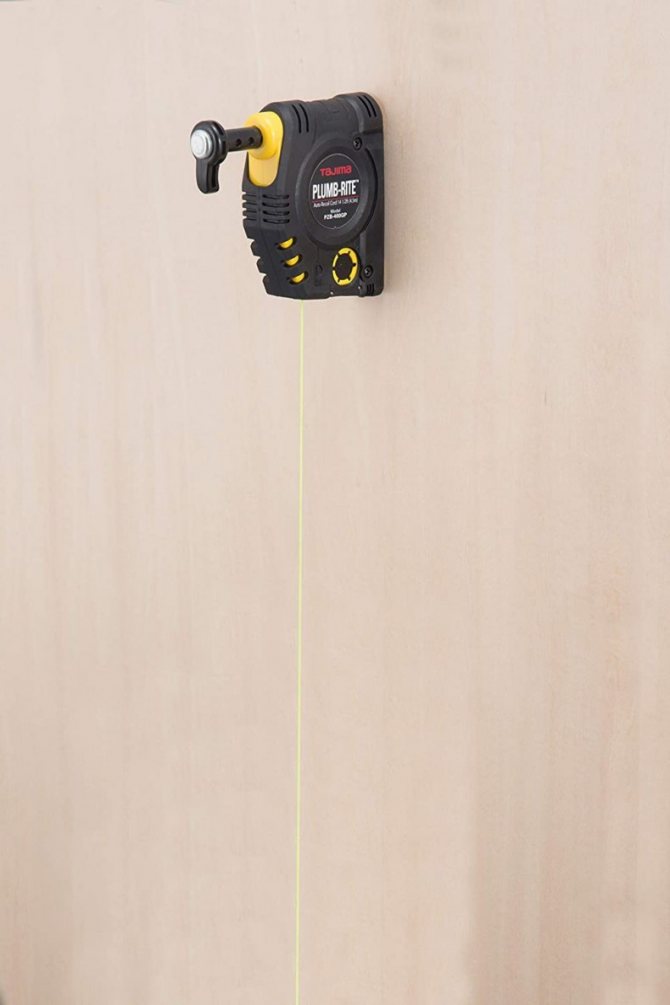

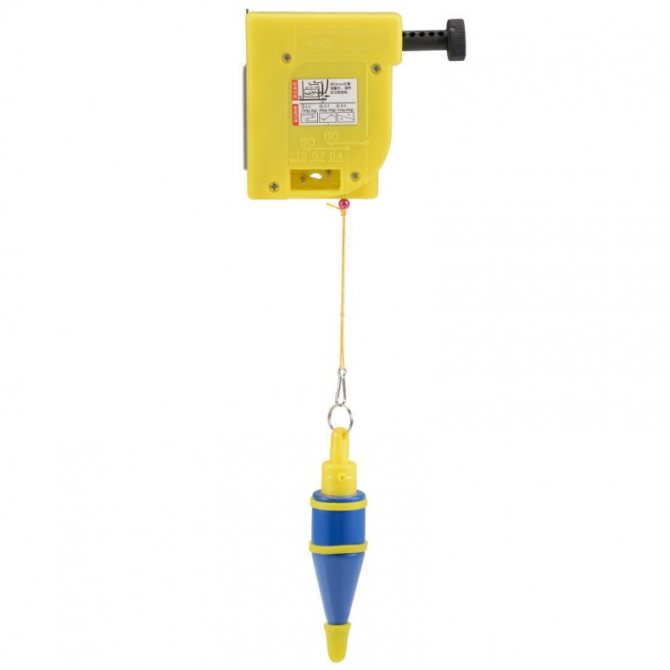

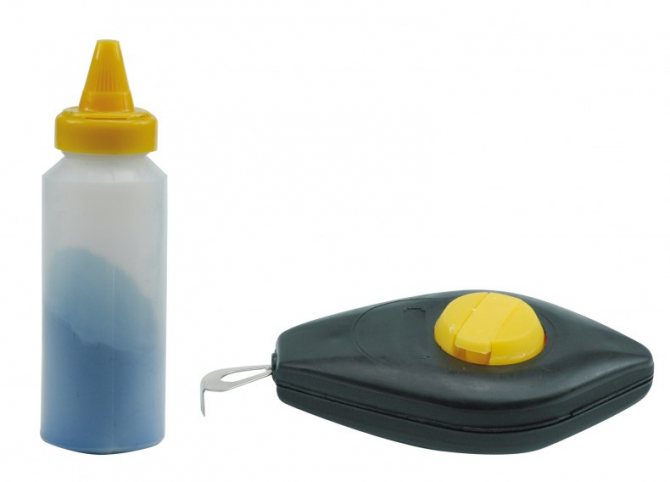

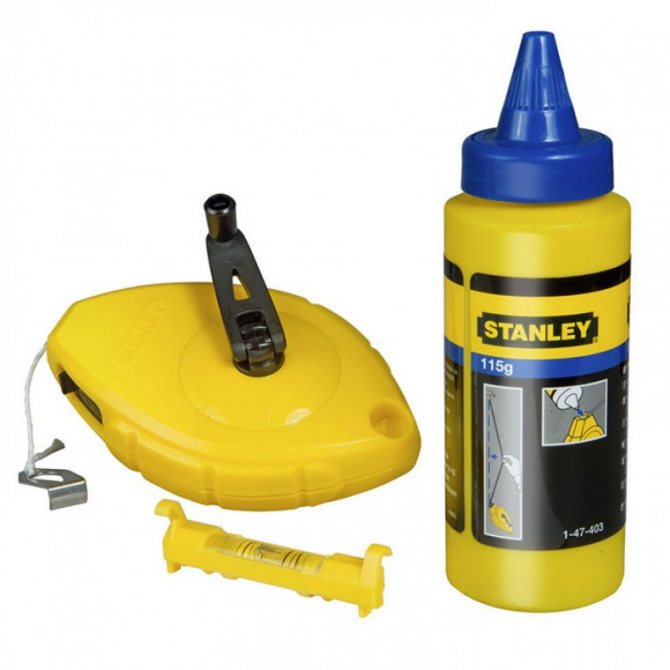

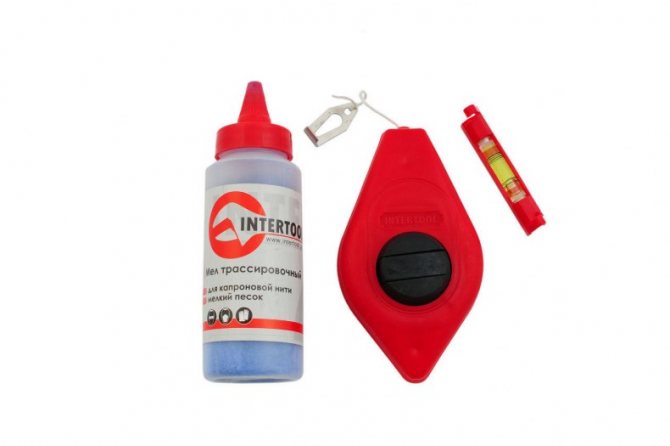

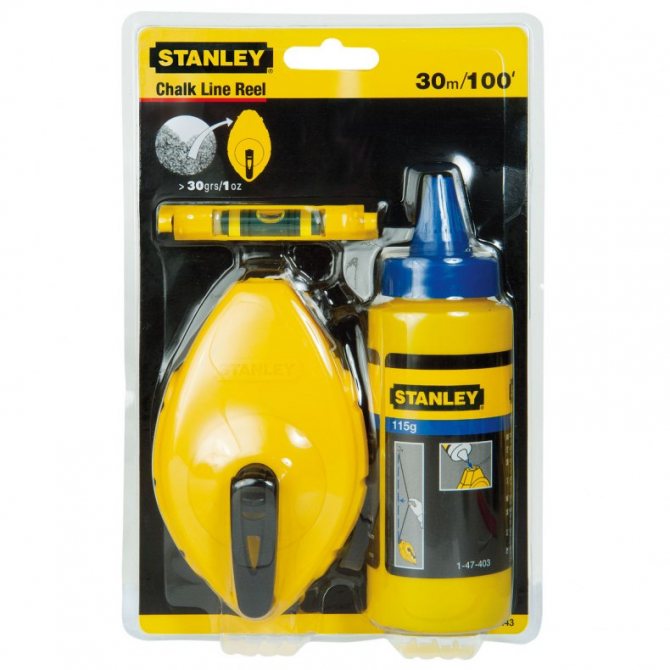

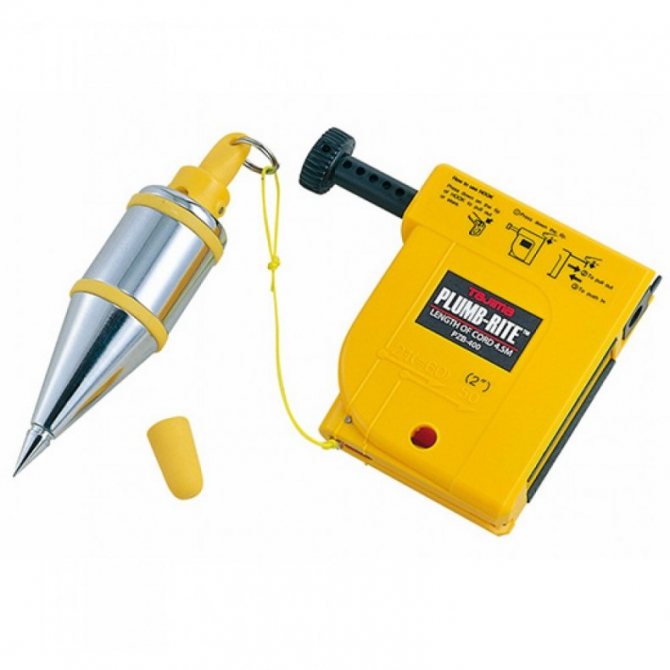

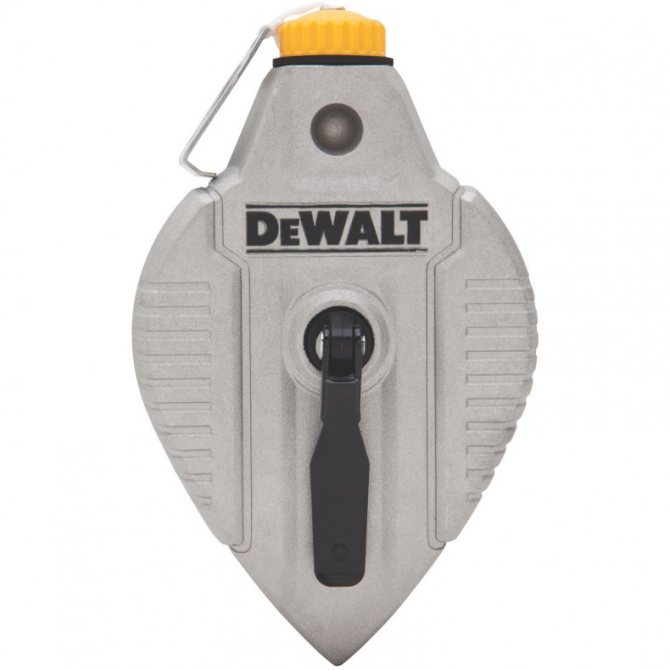

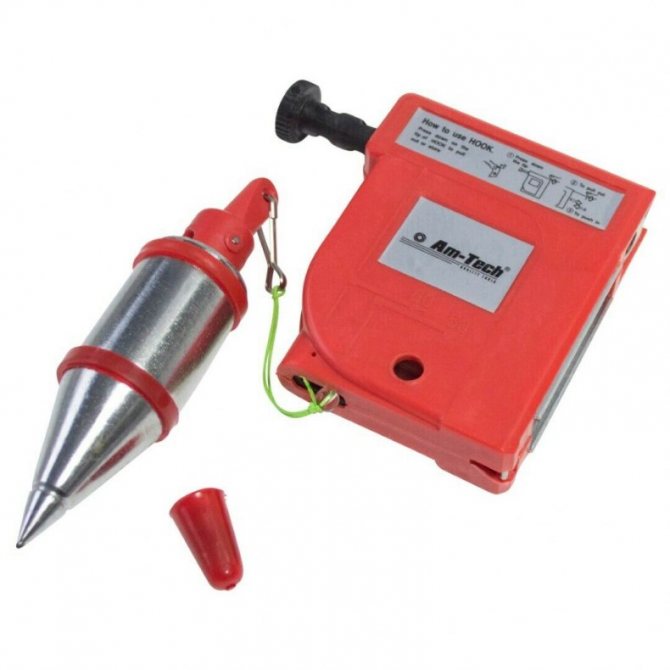

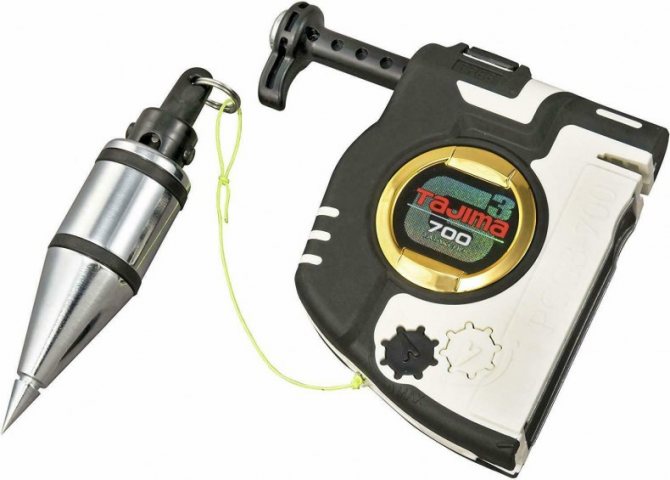

- Катушечные отвесы. Для удобства использования планка может быть представлена катушкой, в которую сматывается нить. Приспособление слегка напоминает рулетку или коробку спиннинга, имеет небольшие размеры, позволяет не тратить время на распутывание нити обычного прибора.
- Лазерные отвесы. Считаются более продвинутой техникой, приспособленной для проведения грандиозных работ. Устройство не занимает много места и может работать от батареек или аккумулятора в зависимости от модели. Все данные выводятся на экран. К дополнительным функциям относится определение погрешностей не только вертикальных, но и горизонтальных поверхностей, а также углов.
- Электронные отвесы. На самом деле это очередное мобильное приложение. Поддерживается оно операционной системой Android и с каждым днем становится все более популярным. Ведь воспользоваться им можно в любое время без дополнительных приспособлений.
Отдельную категорию составляют самодельные отвесы, состоящие из шпагата (бельевой веревки, капронового шнура, шерстяной или обычной нитки) и болта (шайбы, шурупа, бутылки с водой, прочих находящихся под рукой приспособлений). Все это легко монтируется на местности и также легко разбирается на отдельные части.
Как пользоваться отвесом
Чтобы правильно произвести все измерительные мероприятия во время работы с прибором следует придерживаться определенного алгоритма.
В противном случае, существует высокая вероятность получения неверных результатов, которые значительно отразятся на общем ходе работ.
При использовании стандартного шнурового отвеса измерительные мероприятия выполняются следующим образом:
- конец шнурка необходимо зафиксировать в верхней точке плоскости, которая подлежит измерению (иногда окончание веревки дополнительно оснащается специально шайбой для удобства применения прибора);
- опустите груз и дождитесь момента, когда он установится на определенном уровне;
- после этого можно сравнить полученные показатели, и при их расхождении выявить возможные неточности.
ПРИМЕЧАНИЕ:
Если строительные работы выполняются на улице в ветреную погоду, чтобы закрепить груз в одной точки достаточно просто подставить внизу небольшую емкость с водой.
Основные правила
Особых рекомендаций при работе с отвесом как таковых нет.
Единственное, что нужно обязательно учесть – это отступ в 2 – 3 см. от измеряемой поверхности.
Вымерять плоскости впритык к вертикальной плоскости ни в коем случае нельзя, так как результаты проверки будут искажены.
Если производится выявление неровностей, например, при кладке кирпичных стен или установке дверей, то сравнивать расстояние от предмета до устройства нужно не в одной точке, а на всей протяженности.
Если вы используете лазерный или электрический отвес, то выполнять замеры следует в точном соответствии с инструкцией.
Критерии выбора отвеса
При выборе отвеса обращают внимание на:
- Тип необходимых строительных работ;
- Материал изготовления;
- Длину нити:
- Необходимую точность измерений;
- Дополнительные возможности.
Стоимость приспособления у разных производителей может различаться. Но в большей мере цена зависит от количества допуслуг, которые не всегда находят применение. Так что для небольшого самостоятельного ремонта вполне можно купить самую простенькую модель.
Немного советов
Классические отвесы не требуют больших знаний. Достаточно закрепить планку на вертикальной поверхности, опустить шнур и дождаться его фиксации в одном положении.
Лазерные и электрические отвесы имеют инструкцию, которую желательно прочитать перед началом работ.
При сильном ветре получить показания классического отвеса поможет стабилизирующая жидкость. Для этого понадобится емкость с довольно вязкой жидкостью (подойдет шампунь, жидкое мыло, средство для мытья посуды).
Тара ставится по линии нити таким образом, чтобы груз не касался стенок. Стабилизация отвеса в этом случае происходит значительно быстрее, а показания – точнее.
Немного про отвес

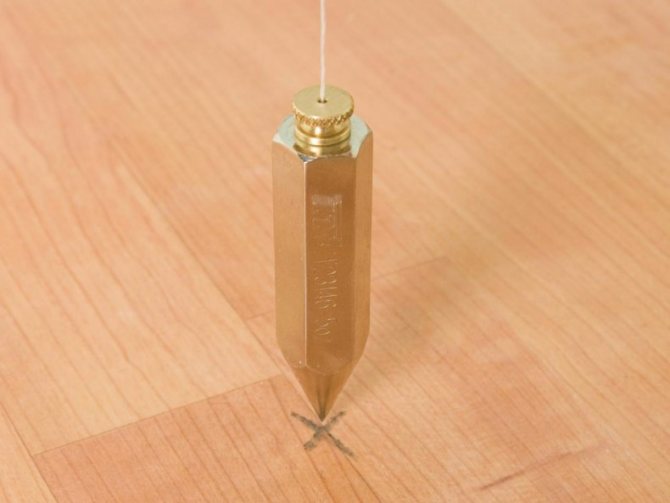

Отвес – специальное приспособление для точного определения и проверки вертикальной плоскости или линии.

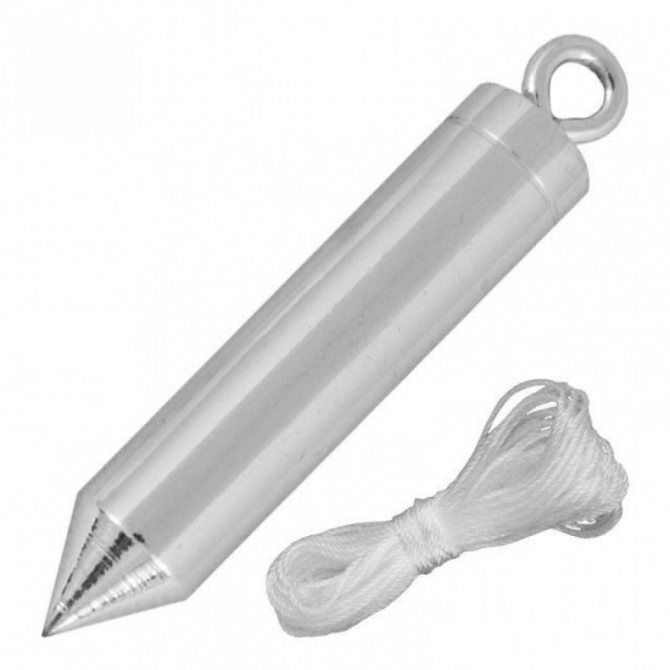

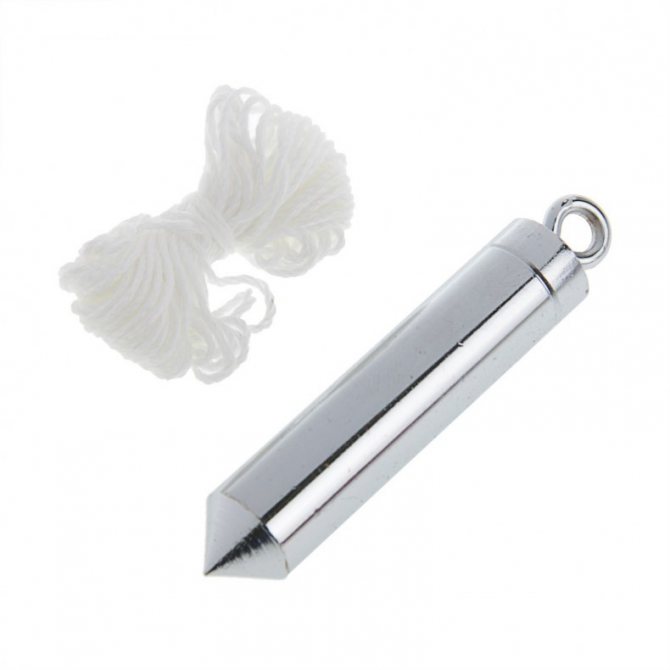

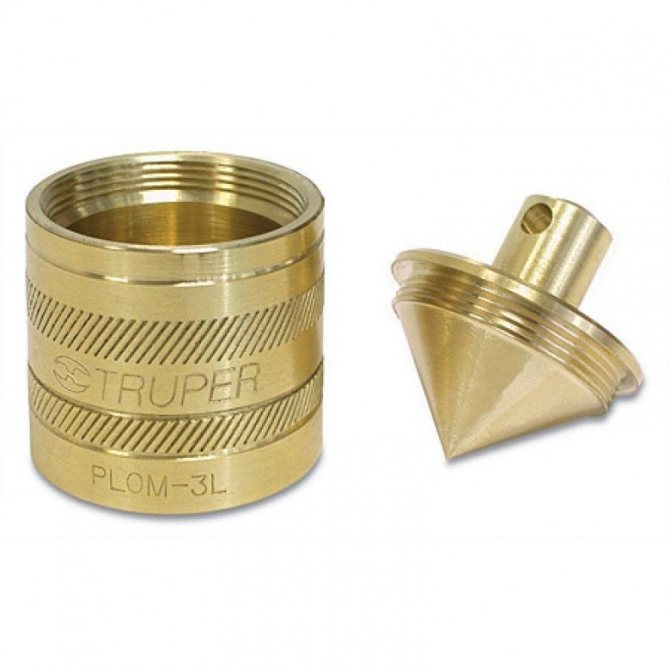

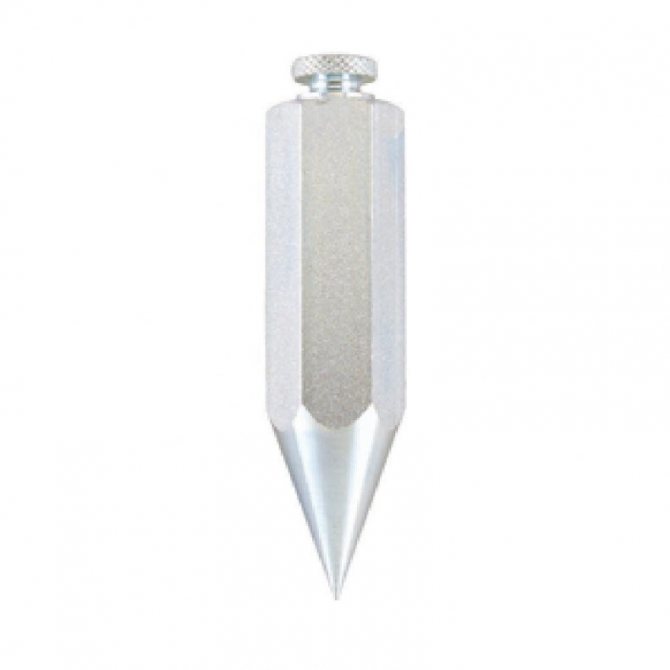

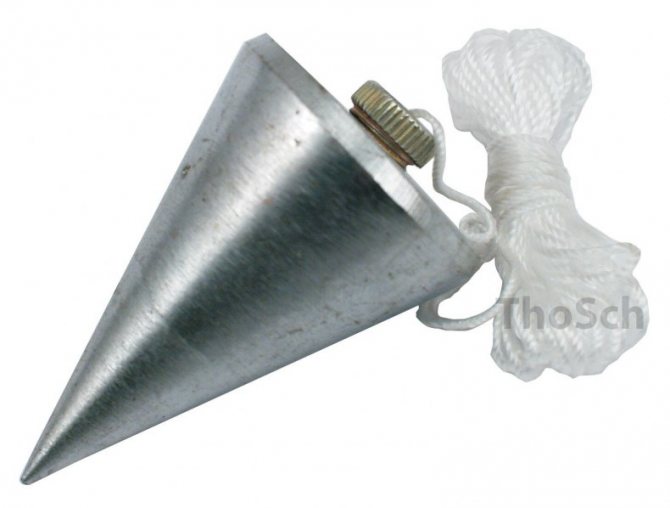

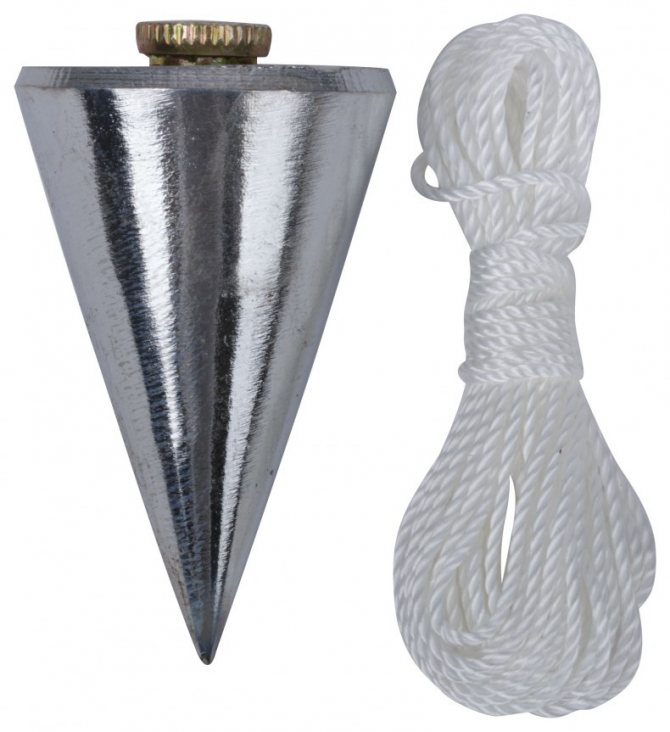

Представляет собой отвес небольшой металлический груз, как правило, конусной формы, однако бывают и другой формы, к центру груза прикреплён тонкая и прочная нить или шнурок.
Потому то в народе отвес и называют шнуровым отвесом или шнуром и шнуровкой.
Как правило, в комплекте с отвесом идёт приспособления для более удобного крепежа отвеса к стене.
Отвес строители используют для определения вертикальности и ровности стен.
Приспособление прикладывается к стене, так, чтобы он не колебался, и на стене проводится линия строго вертикальна полу.
Груз на конце шнурка создаёт силу тяжести и натягивает шнурок. Таким образом определяется правильное вертикальное направление.

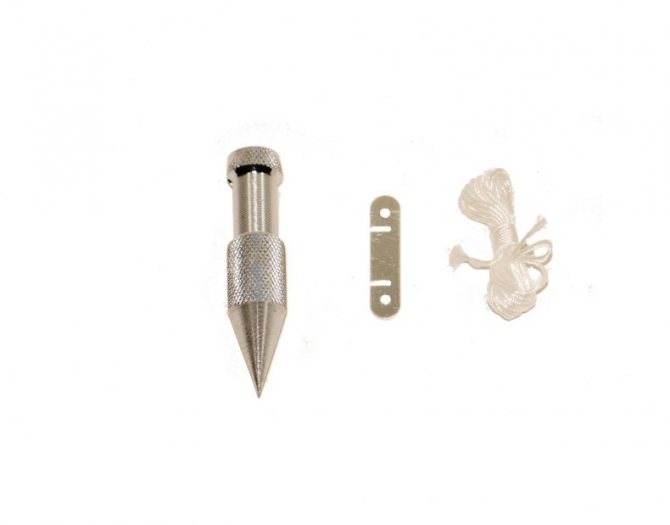

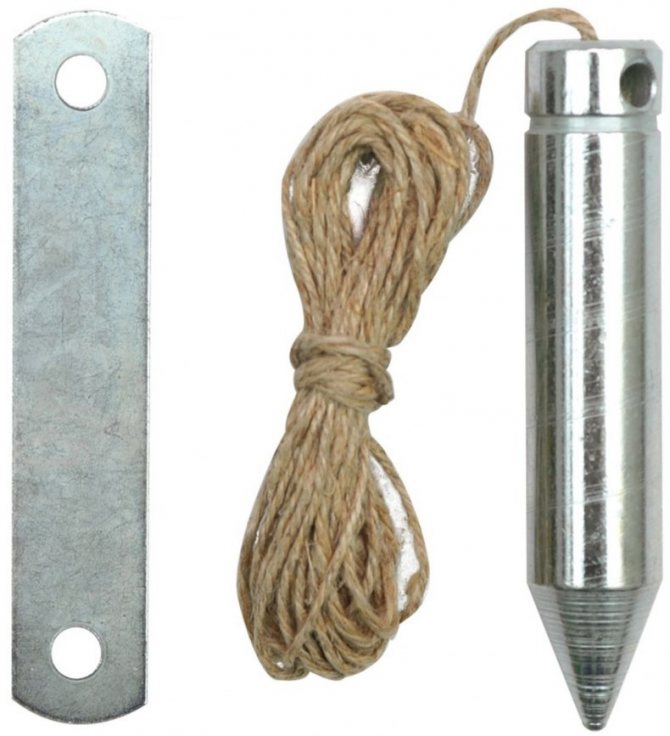

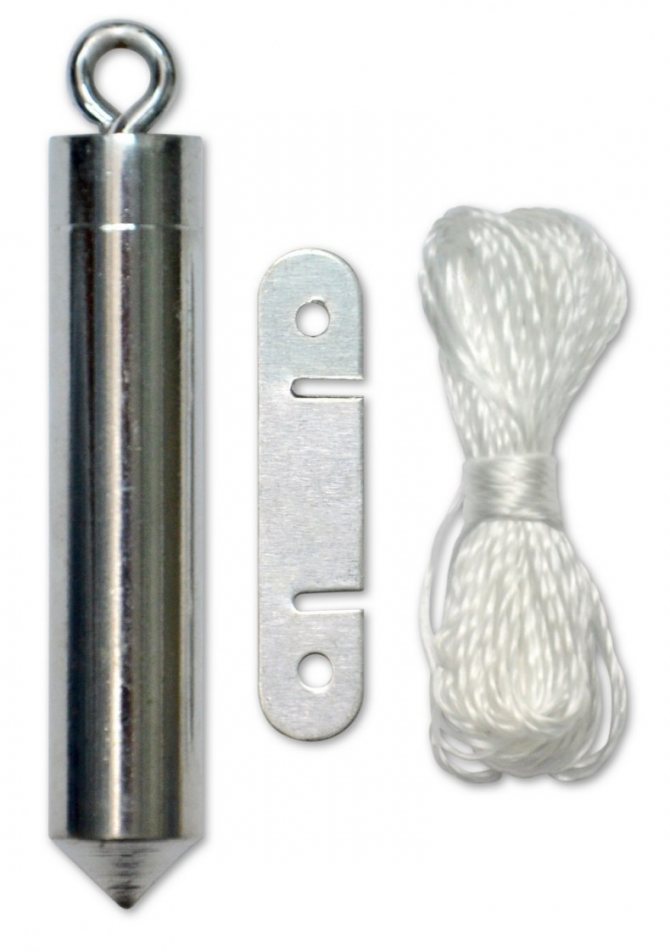

Строительный отвес состоит из:
- Головки
- Корпуса
- Вставки
- Планки
- Шнура
Головка и корпус обычно изготавливают из прочной стали.
За основу вставки может использоваться полиамид.
Планки отвеса делают из отрезков листа алюминия марки АД или АД-1, толщина планок должна быть не больше двух миллиметров.
Края деталей притупить для обеспечения более точной работы устройства и качественного измерения вертикальности.
За основу шнура берут капроновые или хлориновые волокна, которые скручивают в канатик. Также иногда используют другие материала за основу шнура.
