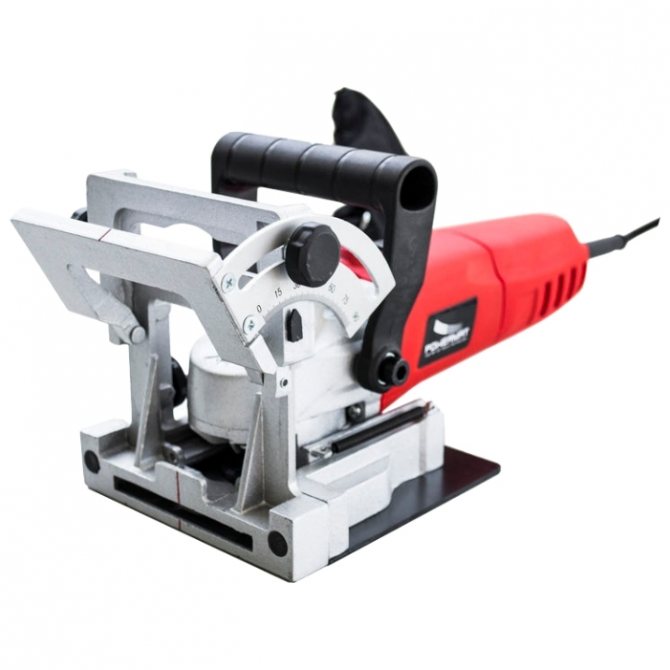

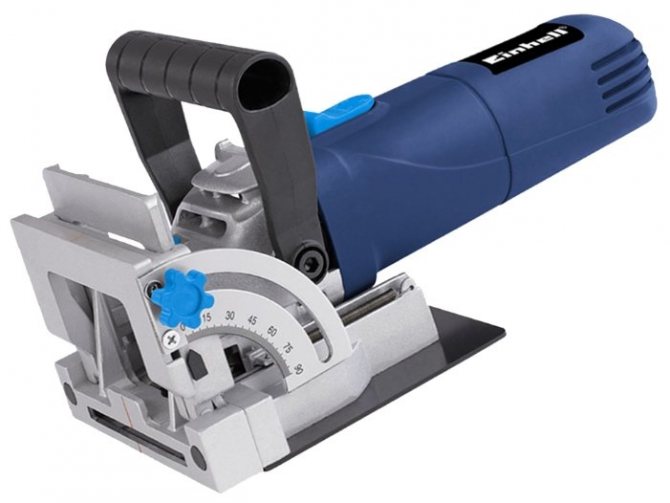

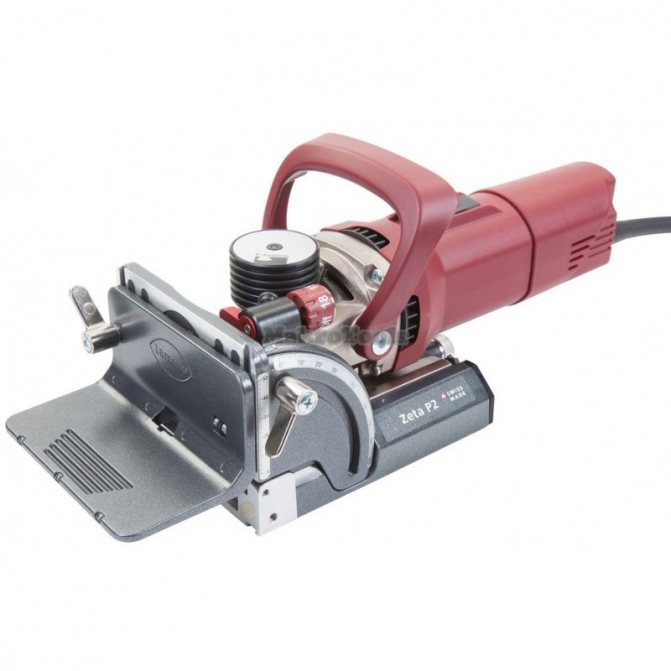

Ламельный фрезер: что это такое и для чего нужен

Вам нравится создавать мебель своими руками, сделать лестницу в доме, украсить фигурными наличниками дом или баню? В таком случае трудно будет обойтись без ламельного или шпоночного фрезера.

Что это за устройство и для чего оно нужно? Шпоночный фрезер вырезает линейные пазы в изделии из древесины для установки шпонок или ламелей. Метод соединения деревянных деталей посредством ламелей (деревянных деталей овальной формы) придает надежность и прочность всей конструкции.

Сделанные вашими руками рамы, столы, стулья, шкафчики предметы интерьера будут радовать своей индивидуальностью не только домашнего мастера, но и всех тех, кто к ним прикасается.

Особенности

Устройство ручного ламельного фрезера очень похоже на болгарку.
Только режущая часть инструмента при фрезеровке перемещается параллельно подошве.

Сам корпус при этом скользит в горизонтальной плоскости.

Для того чтобы вырезать паз под ламель, используется дисковая фреза.

Основные детали ламельного (шпоночного) фрезера:

Силовой агрегат (электродвигатель);
Редуктор в виде конуса ;
Фреза дисковая;
Корпус ;
Шнур с вилкой;
Литая платформа;
Прорезиненная ручка;
Мешок для стружки и пыли.

В зависимости от мощности силового агрегата фрезеры делятся на три типа:

Малый 750 Вт — для любителей, которые используют инструмент для выполнения единичных изделий.
Средний 1100 Вт — используется для производства небольших по количеству партий мебели.
Мощный от 1200 Вт — профессиональное оборудование, рассчитанное на полный рабочий день. Они востребованы на небольших производствах по изготовлению мебели.

На больших заводах с массовым выпуском мебельных единиц устанавливаются фрезеры стационарного типа.

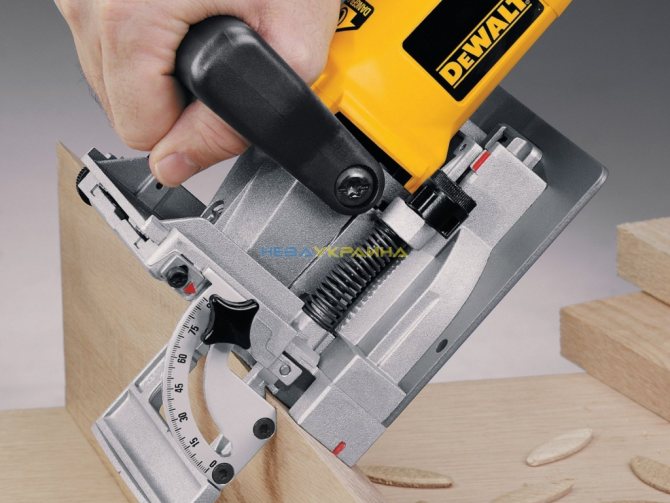

Опишем принцип работы ламельного фрезера в двух словах — от двигателя через редуктор вращательный момент передается на фрезу. Сама фреза надежно зафиксирована на валу. Кожух защищает руки и посторонние предметы от попадания в зону реза. Литая платформа позволяет надежно установить фрезерный инструмент на поверхности, в которой делается паз. Прорезиненная ручка служит для удобства использования и придавливания, если в этом есть необходимость.

В процессе фрезирования формируется мелкая древесная стружка и пыль. Она не только забивается в сам механизм, но и может попадать в носоглотку и легкие человека. Для того, чтобы это не происходило, был разработан мешок для сбора пыли и мелкой стружки. Он не позволяет засорять механизмы, и, соответственно, не вызывает перегрев двигателя. В некоторых случаях фрезер подключают к пылесосу с помощью переходников.

Нельзя оставить без внимания и саму соединительную деталь ламель. Ламели для фрезера представляют собой шпонки овальной формы. Они строго нормированы, номер указан на самой ламели. Могут приобретаться в магазинах, но некоторые мастера-любители изготавливают их сами. Для этого используются фанера или ДСП толщиной 4 мм. Более элитный материал — дуб и кедр. Использование этого дорогого материала — прерогатива опытных мастеров, которые сначала строгают планку из дуба или кедра нужной толщины, а уж потом делают из нее шпонки.

Хранение ламели требует сухости и герметичности. Влажность воздуха влияет на форму ламели – при повышенной влажности они разбухают и не помещаются в паз. А при пересушивании ламели коробятся и либо не помещаются в паз, либо сильно болтаются, а в конечном итоге — не выполняют свои функции, как соединительные детали.

Устройство и принцип работы

В основе работы инструмента лежит принцип преобразования электрической энергии бытовой сети переменного тока в механическую. Поступая на двигатель, ток заставляет вращаться ротор мотора, который через редуктор приводит в движение дисковую фрезу. За счет ее вращения происходит выработка шпоночного паза в заготовке.

Конструктивно фрезер состоит из следующих элементов:

корпус. Является основным несущим элементом конструкции, на котором закрепляются остальные элементы. Внутри него расположен электромотор, проводка и предохранители, а также планетарная передача, передающая вращение на фрезерный редуктор;
рукоятка. Служит для удержания и направления инструмента вдоль предполагаемой линии реза;
фрезерный редуктор. Основной рабочий орган инструмента. Именно в нем фиксируется дисковая фреза и происходит процесс выборки паза под шпонку. На некоторых моделях установлен транспортир со шкалой, который позволяет изменять угол проникновения, а также регулятор глубины выборки.

Для большего удобства корпус может быть оснащен силиконовой вставкой, которая обеспечивает безопасный и надежный захват инструмента в руке.

Достоинства

Главным достоинством ламельных фрезеров является вырезание пазов под ламели. А такие соединения обладают рядом преимуществ:

ламельный фрезер можно использовать в горизонтальном и вертикальном положении.
Соединения элементов под любым заданным углом. Такие соединения очень необходимы при конструировании мебельных изделий. Этот вид соединения сохраняет эстетический вид мебели.
Выполнение технологических операций с высокой скоростью. Очень актуально при серийном мебельном производстве. При совместном пользовании шпоночного фрезера и специального режущего инструмента можно увеличить производительность технологического процесса значительным образом.
Экономичность при выполнении некоторых работ. Выбранные из пазов материалы могут использоваться для утепления или украшения фасадов.
Сравнительная безопасность.

Как изготовить ламельный фрезер самостоятельно

В условиях кризиса сегодня не всегда домохозяин может позволить себе купить полноценный фрезер. Поэтому мы рассмотрим способ, как можно выкрутиться из этого положения с помощью обыкновенной «болгарки» с диском, нескольких листов фанеры или оргстекла, ну и, конечно же, ваших рук и смекалки.

Изготовить такой инструмент самому можно из обычной болгарки или иначе УШМ. Желательно, чтобы она имела регулируемые обороты ротора. Это необходимо для того, чтобы была возможность выставить требуемую скорость вращения диска. В исключительном случае подойдет машинка под 125 диаметр круга.

Помимо этого, нам потребуется ламельная фреза. В качестве материала для корпуса подойдет фанера или же оргстекло, которое предварительно можно отполировать. Основной корпус с боковыми пазами состоит из двух боковых и задних стенок. Верхняя и нижняя части здесь отсутствуют, сама же болгарка с ламельным диском вставляется в пазы боковых стенок вырезанными из дерева направляющими, прикрепленными к ней с двух сторон сбоку. Для регулировки высоты распила ламелей необходимо сконструировать простейшее подъемное устройство. При отсутствии необходимости в регулировке высоты, инструмент можно просто зафиксировать на определенной высоте. Оставшаяся боковая стенка фиксируется к УШМ с помощью болтов, вкручиваемых в резьбу под держатель.

Ознакомившись с данным материалом, вы сможете самостоятельно собрать себе такой инструмент, потратив время и силы, но сэкономив свои финансы. Мы искренне надеемся, что вам понравилась наша статья!

Ручной инструмент узкой специализации используется в основном для массового производства мебели и строительных конструкций. Ламельный фрезер упрощает процесс соединения деревянных элементов, наращивания и склеивания досок. Ручной фрезерный станок устроен по принципу болгарки. Он позволяет без специальных приспособлений сделать выборку паза, фигурную торцовку, вырезку четверти в брусьях и производит другие работы.

Конструкция

Наоборот, ламельные фрезеры «заточены» под применение круговых или дисковых фрез, поэтому способны не только получать пазы, но и выполнять соответствующую обработку кромок. В последнем случае они успешно конкурируют с кромочными фрезерами.

Функциональные нюансы обуславливают различие в конструктивных решениях. Они сводятся к следующим:

наличию вытянутого корпуса, что объясняется увеличенной длиной участка обработки;
горизонтальным перемещением фрезерной головки;
комплектацией прорезиненными вставками, при помощи которых фрезер легче удерживается;
более мягкой кинематикой движения фрезерной головки, в результате чего возможна обработка керамики, МДФ-заготовок или гипсокартона.

Используя соответствующий инструмент, на ламельных фрезерах можно выполнять также такие операции как формирование ровных и точных зазоров, выборку канавок для плотного прилегания досок друг к другу, и даже получение узоров на деревянных заготовках.

Некоторые мастера применяют рассматриваемую технику даже в качестве заменителя циркулярной пилы. Типовой ламельный фрезер состоит из следующих узлов:

Электродвигателя.
Подошвы.
Понижающего редуктора.
Корпуса с откидной крышкой.
Ручки, на которой располагается панель управления.
Переустанавливаемого упора.
Стружкосборника.

Мощность привода у ламельных фрезеров начинается от 700…750 Вт; этого вполне достаточно для производства отдельных пазов в домашних условиях.

Фрезеры полупромышленного типа комплектуются электродвигателями мощностью до 1200…1500 Вт; изготовление более мощного инструмента считается нецелесообразным из-за заметных вибраций и увеличения массы устройства, которое становится трудно удерживать и перемещать при помощи рук.

Прочими параметрами выбора ламельных фрезеров являются:

Ход фрезерной головки (до 60 мм).
Предельная глубина выбираемого паза или отверстия.
Число оборотов фрезы (до 24000 мин-1 у полупрофессиональных типоразмеров).
Размеры фрезы – не менее 100 мм в диаметре.

Основные торговые марки, занимающиеся производством данного оборудования – Bosch, Makita, DeWalt. Из отечественных марок наиболее популярны ламельные фрезеры от Интерскол и Диолд.

Фрезы для ламельных фрезеров

Высокопроизводительные фрезы сочетают в себе высокие показатели резки с длительным сроком службы инструмента и способствуют повышению производительности обработки. Но, учитывая специфические условия эксплуатации инструмента, при его выборе необходимо учитывать определённые факторы.

Традиционные концевые фрезы с четырьмя концами особенно хорошо подходят для бокового фрезерования и пазов. Другие фрезы также могут выполнять эти задачи, но фрезы с поворотной головкой не оставляют после себя такой гладкой поверхности, поэтому для ламельных фрезеров не подходят.

Специализированный инструмент для фрезерования кромок, пазов и отверстий должен отвечать следующим требованиям:

Обеспечивать плавный, без вибраций, рез.
Устойчиво работать при высоких скоростях вращения (и, следовательно, температурах).
Иметь поверхностное износостойкое покрытие.
Отличаться наличием подготовленных кромок.

Последнее обстоятельство особенно важно именно для электроинструмента рассматриваемого типа, хотя существенно также и для шпоночных фрезеров. Дело в том, что гомогенизированная, намеренно закруглённая режущая кромка предотвращает рост трещин и сколов, замедляет износ, обеспечивает медленное и равномерное истирание.

Фрезы с такими характеристиками могут быть использованы для обработки материалов с различной твёрдостью. Тип фрезы определяется характером производимой полости. При боковом фрезеровании хорошо работают обычные черновые концевые фрезы с четырьмя режущими кромками из обычной конструкционной стали.

Вследствие оптимизированного профиля зуба эти фрезы обеспечивают меньшее давление резания и меньше нагружают фрезерную головку. Надёжность процесса обработки повышается также из-за сокращения пути удаления стружки.

При полупрофессиональном применении ламельных фрезеров более целесообразны инструменты с увеличенным количеством зубьев, которые увеличивают эффективность процесса. Например, фрезы с пятью зубьями особенно эффективны, если подача на зуб в процессе обработки постоянна.

При получении отверстий часто требуется производить нарезку, спиральное фрезерование или сверление для вырезания пазов. В этих случаях применение обычных фрез ограничено, поскольку при сверлильно-винтовом фрезеровании, либо обработке с изменяемой скоростью удаление стружки замедляется.

По этой причине стружечные канавки на торце должны быть максимально больших размеров, а конструкция четырехконцевых фрез этого не допускает. Поэтому следует использовать фрезы с тремя режущими кромками.

При обработке глубоких пазов и отверстий (особенно наклонных) важно своевременно и качественно удалять образующуюся стружку. Для этого рекомендуются фрезы с точечной геометрией, рабочая зона которых смещается ближе к хвостовику. Такая конструкция обеспечивает достаточное пространство для надёжного удаления стружки из рабочей зоны.

Успешное применение на ламельных фрезерах инструмента дискового типа связано с увеличением количества лезвий (до семи). Тогда возможна работа с увеличенными подачами, и на повышенных скоростях вращения.

Повышение стойкости фрез, а также снижение боковых усилий и уровня шума достигается использованием дискового инструмента, изготовленного из быстрорежущих сталей и оснащённого твердосплавными вставками.

Ламели для ламельных фрезеров (шканты)

Ламельные шканты представляют собой плоские овальные шпонки с фиксированными размерами. Они производятся из плотной древесины или многослойной фанеры; некоторые домашние мастера изготавливают их самостоятельно. Ламели выполняют роль шаблонов, поскольку по своей форме копируют конфигурацию пазов и полостей, выбираемых при помощи ламельных фрезеров.

Ламели под обычные фрезы, диаметром до 110 мм различают по номерам – 0,10,20 — и по размерам выбираемых с их помощью пазов (толщина шканта обычно постоянна, и составляет 4 мм). Такой набор обычно достаточен для изготовления и ремонта в домашних условиях мебельных изделий и иных столярных конструкций.

В случае приобретения ламелей в магазинах обращают внимание на следующее:

Качество просушки: пересохшие шканты будут хрупкими и прослужат недолго.
Точность выполнения размеров: качественные ламели имеют вид эллипса с ромбовидными насечками, облегчающими фиксацию приспособлений на обрабатываемой поверхности.
Твёрдость ламели, которая должна на 5…10 единиц НВ превышать аналогичный параметр для материала заготовки.
Плоскостность качественной ламели должна быть не более 0,1 мм на длине 50 мм.
Плотность посадки ламели: с учётом вероятного теплового расширения не должна превышать 0,5 мм.

Уход

Каждый раз после работы фрезер необходимо чистить от древесной пыли.
Это можно делать с помощью пылесоса, но пыль при этом не всасывать, а выдувать.

Либо возможна чистка кисточкой — аккуратно обмести все поверхности инструмента, удалив пыль и мелкие частички.

В случае большего загрязнения (грязи, которая въелась в соединительные швы между деталями) необходимо провести радикальную чистку специальными средствами, предназначенными для протирки электроаппаратуры, или бензином. Проделывать всю процедуру чистки нужно с большой аккуратностью, не допуская, чтобы жидкость попала внутрь корпуса инструмента или на систему включения-выключения. Если же возникла подобная ситуация, то фрезер нужно очень хорошо просушить и только потом использовать.

В более дорогих моделях подключается с помощью переходников пылесос или устанавливается мешочек для сбора пыли и мелких опилок.

Если вас начинает беспокоить вибрация или необычный звук двигателя, то стоит, в первую очередь, обратить внимание на износ подшипника. В этих инструментах сами подшипники не нужно обслуживать, в случае износа их меняют на новые. Замену подшипников лучше делать в мастерской, так как для снятия старого подшипника и установки нового нужны специальные приспособления.

Ламельный фрезер для чего нужен. Что такое ламельный фрезер

Ламельный фрезер – это инструмент, предназначенный для нарезки пазов ламельных соединений. Ламель – это пластина из дерева стандартного размера. Этот инструмент по конструкции напоминает болгарку. Основные части, из которых он состоит – это силовой агрегат, редуктор в виде конуса, непосредственно сам корпус. Закрепление фрезы на шпинделе производится с помощью гайки.

Инструмент подходит как для работы с деревом, так и для пластиковых материалов, оргстекла, камня, цветного металла, при этом требуется дополнительное оборудование. С фрезером вы можете производить следующие виды работ:

профилирование кромки;
выборку четверти;
шлифовку;
сверление технологических отверстий;
вырезку углублений и прорезей различных форм;
вырезку шипов.

Для разных видов работ требуются фрезеры различной мощности. Их можно разделить на три группы:

750 Вт – маломощные;
1100 Вт – средней мощности;
1200 Вт – мощные.

Для бытового использования будет достаточно использовать фрезер мощностью 750 или 1100 Вт.

Количество оборотов шпинделя может варьироваться в пределах от 3000 до 24000 об/мин. Выбирать режим следует, руководствуясь специальными таблицами. Глубина фрезеровки лежит в пределах 30–60 мм.

Устройство пуска в современных моделях обычно имеет защиту от «дурака», так называемый блокировщик. Кроме того, есть механизм фиксации, без которого рабочий процесс становится проблематичным.

Цанга представляет собой зажим для фрезы. Она должна быть изготовлена из закаленной стали. Конусовидная форма цанги считается лучшей среди специалистов. Для удобного удаления сора с рабочей поверхности стола предусмотрен отсос пыли. Подошва фрезера может быть выполнена из штампованного металла либо быть литой.

Разновидности ручных фрезеров

Погружной фрезер

В этом инструменте предусмотрено основание и две вертикальные штанги. Фреза направлена вертикально вниз. При обработке фрезер при помощи надавливания опускается вниз, а после окончания он поднимается обратно. В основании имеется отверстие, через которое фреза может выполнять обработку материала. Этот инструмент позволяет выполнять сверление отверстий, делать обработку замкнутых контуров, закругление краёв. У такого типа фрезеров есть еще названия: вертикальный или штанговый.

Погружные фрезеры

Кромочный фрезер

Его корпус выполняет функцию ручки, которую держат одной рукой. У основания фрезы имеется упор, расположенный перпендикулярно. Может применяться как в вертикальном, так и в горизонтальном положении. В процессе использования такой фрезер основанием прижимают к обрабатываемой детали и выполняют обработку кромки деревянной детали. Применяется для создания пазов, прорезывания канавок или снятия фаски. Его устройство позволяет выполнять операции, требующие высокой точности. Еще такие фрезеры называют «окантовочный фрезер» и «триммер».

Кромочные фрезеры

Ротационный фрезер

Его изготавливают в зауженном корпусе. Этот тип инструмента отличается высокой скоростью вращения. Его применяют для создания отверстий и выборки пазов. Его используют не только для работы с деревом, но и для ламината, плитки, гипсокартона и некоторых других материалов.

С помощью ротационного фрезера можно выполнять декоративную обработку материала. Такие устройства имеет небольшой вес, что позволяет мастеру тратить меньше усилий в процессе работы. Для определения глубины выполнения фрезерования предусмотрен регулировочный винт. Некоторые модели обеспечивают защиту от распространения пыли в процессе работы.

Ротационные фрезеры

Ламельный фрезер

Этот инструмент предназначен для создания пазов различной формы. Он сделан таким образом, чтобы корпус можно было держать в одной руке. Имеется также ручка для другой руки. Предусмотрен упор, который расположен параллельно фрезе. С помощью этого инструмента обрабатывают кромки деревянных деталей. Сечение создаваемого паза зависит от формы фрезы.

Ламельные фрезеры

Присадочный фрезер

Основное предназначение такого фрезера — использование для создания шкантовых соединений, которые применяются для соединения элементов при сборке мебели. Представляют собой деревянные небольшие шипы и отверстия для них, сделанные на соответствующих деталях для сборки.
