Порядок и особенности восстановления резьбы холодной сваркой. Преимущества и недостатки процесса

Что такое сорвать резьбу?

Сорванная резьба означает что на некое болтовое крепёжное соединение была критическая нагрузка на отрыв, то есть сорвать резьбу значит вырвать, сдёрнуть и. т. п. Витки резьбы при этом могут быть «не слизанными» а именно сорванными (частичное повреждение).

Интересные материалы:

Как осветлить фото документа для печати? Как открыть архивированный документ? Как открыть документ через гугл? Как открыть документ на айпаде? Как открыть документ в режиме редактирования? Как открыть документ в режиме рецензирования? Как открыть документ ворд если он не открывается? Как открыть документ Word на виндовс 10? Как открыть документ Word в HTML? Как открыть документ Word в LibreOffice?

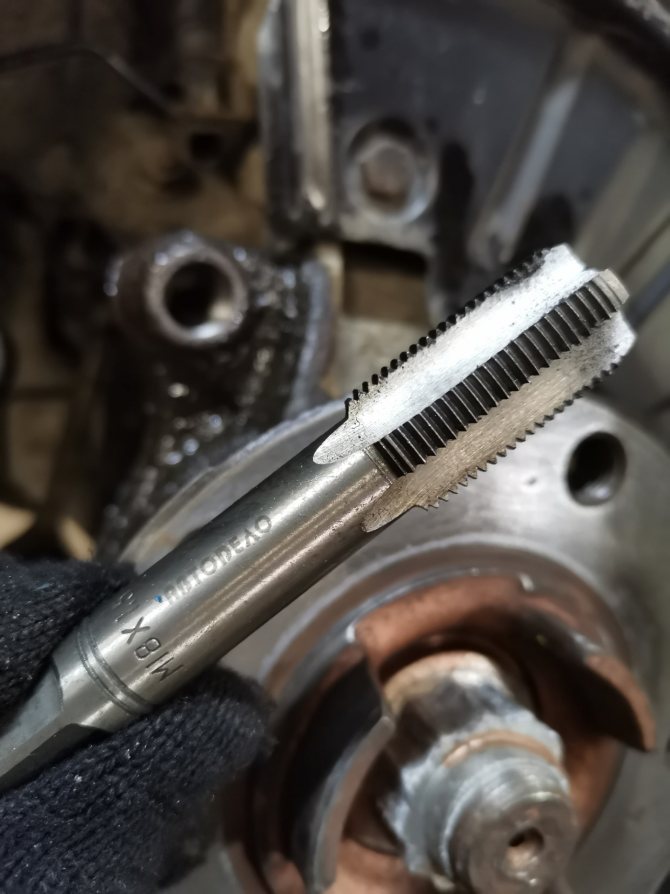

Как восстановить резьбу метчиком с сохранением ее диаметра и места расположения

Если же нужно восстановить резьбу с сохранением ее диаметра, используйте один из следующих методов.

Заваривание отверстия с последующим нарезанием новой резьбы

Этот способ применяют редко из-за того, что прочность полученной по этой технологии новой резьбы будет ниже. Еще данный метод выбирают при отсутствии специальных приспособлений (ввертышей и спиральных вставок).

Этот способ восстановления резьб включает в себя следующие этапы.

1. Удаление старой резьбы путем рассверливания.
2. Заваривание отверстия. Выбор технологий зависит от материалов деталей.

   Для заваривания отверстий в стальных изделиях используют электродуговую или газовую сварку в защитных средах.

3. При работе с чугунными деталями газовую или электродуговую сварку применяют в холодном состоянии или при общем/местном нагреве.
4. В качестве присадок используют электроды (МНЧ-1, ОЗЧ-1, ЦЧ-1), чугунные прутки с повышенным содержанием кремния и иные материалы.

Обратите внимание! При работе с алюминиевыми изделиями этот способ восстановления резьбы обычно не применяют. Это связано с тем, что металл при сварке активно поглощает газы. В наплавленных слоях образуются поры. При сильной усадке появляются трещины.

Восстановление резьбы при помощи ввертыша

Ввертыши — это специальные цилиндрические приспособления, имеющие резьбу нужного диаметра и шага внутри и крупную — снаружи. Такие изделия изготавливают из стали, латуни, бронзы, меди и иных материалов. На финальных стадиях производства ввертыши закаливают и дополнительно упрочняют.

Фотография №2: ввертыш для восстановления резьбы

Если нужно восстановить резьбу с сохранением диаметра при помощи ввертыша, действуйте так.

1. Рассверлите отверстие. Сверло нужно подобрать таким образом, чтобы диаметр получившегося отверстия позволял нарезать резьбу для вкручивания ввертыша.
2. Нарежьте резьбу метчиком. Соблюдайте перечисленные выше правила.
3. Вкрутите ввертыш. Его нужно установить заподлицо. Если это невозможно, профрезеруйте деталь и удалите выступающую часть приспособления.
4. На границе новой резьбы и ввертыша нанесите засечки при помощи керна. Это предотвратит самопроизвольное выкручивание приспособления.

Восстановление резьбы при помощи спиральной вставки

Спиральные (их также еще называют проволочными и пружинными) вставки также часто используют для восстановления поврежденных резьб.

Фотография №3: спиральные вставки для восстановления резьбы

Эти приспособления имеют с внутренних сторон высокоточные ромбические резьбовые профили. Практически все модели оснащены специальными поводковыми язычками, предназначенными для вкручивания приспособлений.

Для изготовления таких изделий используют особо прочную высококачественную нержавеющую сталь. Это дает гарантию устойчивости восстановленной резьбы к деформациям и коррозии.

Восстановление резьбы при помощи спиральной вставки включает в себя 4 этапа.

1. Сверление. Рассверлите отверстие. Выбирайте диаметр режущего инструмента по таблице, которую производители прилагают к спиральным вставкам.

Изображение №1: рассверливание отверстия под спиральную вставку

2. Формирование резьбы. Обратите внимание! Для нарезания резьбы используйте специальные метчики, которые отличаются от стандартных и поставляются со спиральными вставками. Соблюдайте все правила и рекомендации.

Изображение №2: формирование резьбы под спиральную вставку

Читайте также:  оцинкованные или никелированные скрепки какие лучше
3. Монтаж приспособления. Оденьте спиральную вставку на входящий в комплект поставки специальный инструмент и вкрутите ее в отверстие.

Изображение №3: вкручивание спиральной вставки в отверстие

4. Удаление поводкового язычка. От него можно избавиться при помощи специального инструмента (его также поставляют производители). Для удаления язычков со вставок больших диаметров подойдут обычные плоскогубцы.

Использование профессиональных спиральных резьбовых вставок имеет следующие преимущества.

1. В месте посадки вставки обеспечивается необходимый натяг. Это полностью предотвращает выкручивание. Приспособления располагаются в принимающих резьбах практически без зазоров. В использовании клея для дополнительной фиксации изделий нет необходимости.
2. За счет упругости вставок нагрузки и напряжения распределяются равномерно. Это создает идеальные условия для передачи усилий между болтами и приемными резьбами.
3. Спиральные вставки универсальны. Их применяют не только для восстановления резьб но и при необходимости усиления соединений. Спиральные вставки используют при работе с изделиями из низко- средне и высокопрочных металлов, а также пластика и древесины.

Недостатки

Не обошлось и без негативных моментов, так как полностью заменить настоящую сварку, так и не получается. Поэтому, здесь и проводятся только такие процедуры как ремонт резьбы холодной сваркой и прочие.

• Относительно невысокая крепость полученных элементов;
• Разнородность металла на заготовки и на восстановленных элементах;
• Отсутствие возможности применения на ответственных объектах;
• Поддается влиянию температуры и прочих окружающих факторов.

Описание процесса

По своей сути холодная сварка представляет собой склеивание поверхностей соединяемых деталей с помощью специального состава. Этот состав, подвергаясь пластической деформации, проникает в соединяемые поверхности и создает неразъемное соединение.

Основным элементом холодной сварки является эпоксидная смола. От качества эпоксидной смолы зависят однородность и пластичность шва. Другим важным компонентом состава является металлический порошок, предназначенный для повышения прочности и надежности соединения. Кроме того, в холодной сварке имеются и другие добавки, которые улучшают ее характеристики. Как правило, эти добавки являются секретом производителя. Наиболее распространенной добавкой такого рода является сера.

Варианты выбора товара

Разнообразный товарный ряд представлен из предложений российских и зарубежных производителей. Среди всех видов состав делят на две группы:

• Жидкие. Состоят из двух разных по консистенции жидкостей: масса для затвердения и основное клеящее вещество;
• Пластилинообразные. Похожи по форме на пластилиновый брусок из детского набора для творчества. Они могут быть одно- или двух слойные. Перед применением их смешивают до получения плотной массы.

Для восстановления деталей с резьбой потребуется особый выбор. Подходит товар любого производителя: импортного, экспортного. К наиболее выбираемым можно отнести:

Невысокая стоимость, нужный состав у сварки «Алмаз» российского производства.

При выборе товара необходимо проверить пластичность и крепость создаваемой смеси. Первый показатель позволит принять точную форму склеиваемых поверхностей, даже очень мелких изгибов резьбы. Твердость необходима для постоянного контакта с металлической деталью. Работа отремонтированного изделия не должна быстро завершиться из-за повторения скола в месте склеивания.

С ремонтной вставкой

В случае, когда вышеописанный способ не подходит, выручит ремонтная вставка, или футорка.

Порядок работы следующий:

1. Подготавливаем футорку нужного размера.

1. При помощи метчика, размер которого соответствует наружному диаметру вставки, прорезаем отверстие для ввинчивания футорки.

1. После тщательной очистки от стружки устанавливаем вставку и фиксируем ее стопорным кольцом. В результате отверстие будет выглядеть так, как на фото, и будет полностью идентичным старому.

Если соблюсти все тонкости установки вставки с двусторонней резьбой, то надежность такого способа ремонта будет наивысшей. Единственным минусом такого вида ремонта является необходимость иметь в запасе много вставок нужного диаметра и метчик.

Как самому отремонтировать крышку расширительного бачка и почему это важно

Причин для порчи резьбы на алюминиевых деталях достаточно много

Одно неосторожное движение или сила, которой оказалось слишком много для затягивания, становится началом новой проблемы. Но она очень легко решается, если знать и правильно применять способы ремонта, которыми пользуются опытные автолюбители и профессиональные автослесари

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

2 комментария

• Денис says: Не понимаю, зачем выеживаться и делать из болта метчик, когда можно взять готовый метчик.
• skivko1 says: Пригодится кому нибудь данный совет. В России привыкли самостоятельно ремонтировать машины.

Вопрос 38 Ремонт резьбовых соединений

Существуют следующие виды резьбовых соединений:
— болтовое; целесообразно применять в соединениях небольшой толщины и часто подвергаемые сборке и разборке;

— винтовое; используется когда болтовое соединение не применимо, из-за того, что нет места гайке;

— с помощью шпильки; применяют в условиях частой разборки.

Резьбовые соединения выполняются как при помощи резьбовых крепежных деталей, так и посредством резьбы, нарезанной в корпусах, валах и др. деталях.

В резьбовых соединениях, особенно воспринимающих во время работы большие или знакопеременные нагрузки, повышенные износы и по­вреждения возникают из-за недостаточной затяжки вин­тов и гаек. Резьба разрушается также от чрез­мерных затяжек гайки или винта. При совместном воздействии различных нагрузок наблюдается износ резьбовых соединений,

проявляющийся следующим образом:

— болты и винты растягиваются; удлиняется в результате действия осе­вых рабочих нагрузок и усилий затяжки стержень болта;

— шаг резьбы и ее профиль нарушаются; изменяется профиль резьбы по среднему диаметру — увеличивает­ся зазор (наблюдается у винтов и часто отвертываемых крепежных болтов);

— гайки «заедают» (изменяет­ся под действием осевых рабочих нагрузок шаг резьбы) ;

— износ граней головок болтов и гаек.

— сминаются под действием рабочих нагрузок рабочие по­верхности профиля резьбы;

Изношен­ные или поврежденные крепежные болты и винты не ремонтируют, а заменяют новыми.

Для облегчения разъема соединений производят остукивание гайки, вводят керосин в резьбовое соединение, срубают гайки.

Дефекты деталей резьбовых соединений и их ремонт;

1) Износ, срыв, смятие резьбы на болтах, валах:

— срезают изношенную резьбу и (если это допускается условиями прочности) нарезают новую, обрабатывая ее до ближайшего диаметра по стандарту; (детали значительного диаметра).

— на деталь насаживают втулку либо бандаж с резьбой (детали значительного диаметра).

2) Износ, срыв, смятие резьбы в корпусах:

Изношенную или сорванную резьбу в отверстиях детали обычно не восстанавливают, производя ремонт следующим образом:

а) от­верстие просверливают на большую глубину (если это возможно) и снова нарезают в нем резьбу; в углубленное отверстие ввертывают новый винт с удлиненной резьбовой частью;

б) отверстие рассвер­ливают, нарезают новую резьбу большего диаметра и ставят новые винты с резьбой данного диаметра; отверстие для винта во второй соединяемой детали рассверливают.

в) изготовляют взамен старой шпильки новую с уступом и резьбой двух диаметров (рисунок 4.63, а):большего — для завинчивания шпильки в одну из соединяемых деталей и меньшего — для соединения со второй и стягивания их гайкой;

г) восстанавливают номинальную (первоначальную) резьбу: существующее отверстие рассверливают, нарезают новую резьбу, затем изготовляют, переходную втулку (с наружной и внутренней резьбой, рассчитанной на нормальный винт), устанавливая ее за­подлицо с плоскостью детали и стопоря штифтом (рисунок 4.63, б).Однако при этом переходная втулка должна быть толстостенной, поэтому предпочтительнее устанавливать ее на эпоксидном клее (рисунок 4.63, в)

д) изношенное резьбовое отверстие в детали «заглушают», высверливая рядом с ним другое отверстие и нарезая в нем резьбу требуемого диаметра. Новое отверстие просверливают и во второй соединяемой детали.

Рисунок 4.63 — Схемы ремонта резьбовых соединений с помощью установки:

а —

новой шпильки с уступом двух диаметров,

б

— втулки с наружной и внутренней резь­бами,в —

втулки на клей

3 Забоины, вмятины на резьбе устраняются «прогонкой» метчиками, плашками или сопряженной деталью.

4 Смятие граней гаек, головок болтов устраняется запиливанием или наплавкой, с последующей обработкой граней.

5 Непрямолинейность оси стержня, болта, винта, шпильки устраняются правкой в тисках или с помощью винтового пресса.

Применение эпоксидного клея

При использовании эпоксидного клея можно существенно ускорить процесс восстановления резьбы. Среди особенностей восстановительной работы отметим следующие моменты:

1. Отверстие заполняется специальным веществом, после чего немного нужно подождать, пока оно затвердеет.
2. Болт вкручивается для формирования требуемой поверхности, после чего вещество застывает.

Читать также: Самоделки для гаража своими руками приспособы

Подобный метод не подходит для случая, когда крепежные изделия используются при условии высоких нагрузок или вибрации. Это связано с тем, что полимер после застывания не образует прочной и твердой поверхности.
