ГОСТ 24739-81 Основные нормы взаимозаменяемости. Резьба трапецеидальная многозаходная / 24739 81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости

РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ МНОГОЗАХОДНАЯ

Basic norms of interchangeability.

Trapezoidal multystart screw thread

ГОСТ 24739-81

Дата введения 01.01.82

Настоящий стандарт распространяется на трапецеидальную многозаходную резьбу и устанавливает номинальные диаметры, шаги, ходы и допуски.

ОСНОВНЫЕ РАЗМЕРЫ

3.1. Номинальный диаметр, ход, шаг и число заходов резьбы должны соответствовать указанным в табл. .

Таблица 1

Размеры в мм

Номинальный диаметр резьбы d		Шаг Р	Число заходов п
Номинальный диаметр резьбы d			2	3	4	6	8
Ряд 1	Ряд 2		Ход резьбы Р h
10	1,5	3	4,5	6*	9*	12*
10	2	4	6*	8*	12*	16*
12	2	4	6	8*	12*	16*
12	3	6*	9*	12*	18*	—
16	2	4	6	8	12*	16*
16	4	8*	12*	16*	24*	—
20	2	4	6	8	12*	16*
20	4	8	12*	16*	24*	32*
24	(2)	4	6	8	12	16*
	3	6	9	12	18	24
	5	10	15*	20*	30*	—
	8	16*	24*	32*	—	—
	(2)	4	6	8	12	16*
	3	6	9	12	18*	24*
	28	5	10	15*	20*	30*	40*
	8	16*	24*	32*	—	—
32	3	6	9	12	18*	24*
	6	12	18	24*	36*	48*
	10	20*	30*	40*	—	—
	3	6	9	12	18	24*
	36	6	12	18	24*	36*	48*
	10	20*	30*	40*	—	—
40	3	6	9	12	18	24*
	(6)	12	18	24*	36*	48*
	7	14	21*	28*	42*	56*
	10	20*	30*	40*	60*	—
44	3	6	9	12	18	24*
	7	14	21	28*	42*	56*
	(8)	16	24*	32*	48*	64*
	12	24*	36*	48*	—	—
48	3	6	9	12	18	24
	8	16	24	32*	48*	64*
	12	24*	36*	48*	72*	—
	3	6	9	12	18	24
	50	8	16	24	32*	48*	64*
	12	24*	36*	48*	72*	—
52	3	6	9	12	18	24
	8	16	24	32*	48*	64*
	12	24	36*	48*	72*	—
	3	6	9	12	18	24
	(8)	16	24	32*	48*	64*
	55	9	18	27	36*	54*	72*
	(12)	24	36*	48*	72*	—
	14	28*	42*	56*	84*	—
60	3	6	9	12	18	24
	(8)	16	24	32*	48*	64*
	9	18	27	36*	54*	72*
	(12)	24	36*	48*	72*	96*
	14	28	42*	56*	84*	—
	4	8	12	16	24	32
	70	10	20	30	40*	60*	80*
	16	32*	48*	64*	96*	—
80	4	8	12	16	24	32
	10	20	30	40	60*	80*
	16	32	48*	64*	96*	128*
	4	8	12	16	24	32
	(5)	10	15	20	30	40
	90	12	24	36	48*	72*	96*
	18	36	54*	72*	108*	144*
	(20)	40	60*	80*	120*	—
100	4	8	12	16	24	32
	(5)	10	15	20	30	40
	12	24	36	48	72*	96*
	20	40	60*	80*	120*	160*
120	6	12	18	24	36	48
	14	28	42	56	84*	112*
	(16)	32	48	64*	96*	128*
	22	44	66*	88*	132*	176*
	(24)	48	72*	96*	144*	192*
	6	12	18	24	36	48
	140	14	28	42	56	84*	112*
	(16)	32	48	64	96*	128*
	24	48	72	96*	144*	192*
160	6	12	18	24	36	48
	(8)	16	24	32	48	64
	16	32	48	64	96*	128*
	(24)	48	72	96*	144*	192*
	28	56	84*	112*	168*	224*
	8	16	24	32	48	64
	18	36	54	72	108*	144*
	180	(20)	40	60	80	120*	160*
	28	56	84	112*	168*	224*
	(32)	64	96*	128*	192*	256*
200	8	16	24	32	48	64
	(10)	20	30	40	60	80
	18	36	54	72	108*	144*
	(20)	40	60	80	120*	160*
	32	64	96	128*	192*	256*
	8	16	24	32	48	64
	(10)	20	30	40	60	80
	220	20	40	60	80	120*	160*
	(32)	64	96	128*	192*	256*
	36	72	108	144*	216*	288*
240	8	16	24	32	48	64
	22	44	66	88	132*	176*
	36	72	108	144*	216*	288*
	12	24	36	48	72	96
	250	22	44	66	88	132	176*
	(24)	48	72	96	144*	192*
	40	80	120	160*	240*	320*
	12	24	36	48	72	96
	260	22	44	66	88	132	176*
	40	80	120	160*	240*	320*
280	12	24	36	48	72	96
	24	48	72	96	144	192*
	40	80	120	160*	240*	320*
	12	24	36	48	72	96
	300	24	48	72	96	144	192*
	44	88	132	176*	264*	352*
320	12	24	36	48	72	96
320	48	96	144	192*	288*	384*

Примечания:

1. Шаги, заключенные в рамки, являются предпочтительными.

2. Шаги, указанные в скобках, при разработке новых конструкций применять не рекомендуется.

3. Резьба, у которой значение хода обозначено знаком *, имеет угол подъема более 10°. Для этой резьбы необходимо учитывать отклонение формы профиля в соответствии с п. 4.5.

4. Резьбу, для которой не указано числовое значение хода Р

h, применять не допускается. Угол подъема этой резьбы превышает 30°.

5. В технически и экономически обоснованных случаях допускается применять другие значения номинальных диаметров резьбы по ГОСТ 24738.

При выборе диаметров резьбы следует предпочитать первый ряд второму.

3.2. Номинальные размеры наружного, среднего и внутреннего диаметров резьбы — по ГОСТ 24737.

ОСНОВНЫЕ ПОЛОЖЕНИЯ СИСТЕМЫ ДОПУСКОВ

4.1. Система допусков резьбы предусматривает:

— допуски диаметров резьбы;

— положения полей допусков диаметров резьбы;

— классификацию длин свинчивания;

— поля допусков резьбы и их выбор с учетом длин свинчивания и классов точности.

4.2. Схемы полей допусков наружной и внутренней резьбы приведены на черт. .

— номинальный профиль

Черт. 2

Отклонения отсчитываются от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.

4.3. Допуски диаметров резьбы устанавливаются по степеням точности, обозначаемым цифрами.

Степени точности диаметров резьбы приведены в табл. .

Допуски среднего диаметра резьбы являются суммарными.

Таблица 2

Вид резьбы	Диаметр резьбы	Степень точности
Наружная резьба	d	4; 6
	d 1	7; 8; 9; 10
	d 3 Читайте также: Монтаж дюбель-гвоздей: использование в строительстве	7; 8; 9; 10
Внутренняя резьба	D 2	7; 8; 9
Внутренняя резьба	D 1	4

Примечания:

1. Степень точности 6 диаметра d

допускается применять для резьбы, изготовляемой накатыванием.

2. Степень точности диаметра d

3 должна соответствовать степени точности диаметра
d
2.

Допуски диаметра D

4 не устанавливаются.

4.4. Диаметральная компенсация отклонений шага не должна превышать 30 % допуска среднего диаметра для обеспечения равномерного зацепления всех витков резьбы.

Данная норма не подлежит обязательному контролю, если это не оговорено особо.

4.5. Для резьбы с углом подъема более 10° суммарный допуск не включает диаметральной компенсации отклонения от прямолинейности боковых сторон профиля в осевом сечении.

Выбором соответствующего метода изготовления резьбы (например, изготовления выпуклых боковых поверхностей резьбы) должно быть обеспечено прилегание боковых сторон профиля наружной и внутренней резьбы в их средней части.

4.6. Положение полей допусков диаметра резьбы определяется основным отклонением (верхним es — для наружной резьбы и нижним EI — для внутренней) и обозначается буквами латинского алфавита (строчной для наружной резьбы и прописной — для внутренней).

Положения полей допусков приведены на черт. , основные отклонения — в табл. .

Таблица 3

Вид резьбы	Диаметр резьбы	Основное отклонение
Наружная резьба	d	h
	d 2	с; е; g
	d 3	h
Внутренняя резьба	D 4	H
	D 2
	D 1

4.7. Длины свинчивания подразделяются на две группы: нормальные N

и длинные
L.
4.8. Поле допуска диаметра резьбы образуется сочетанием допуска и основного отклонения.

Поле допуска наружной резьбы образуется сочетанием полей допусков наружного, среднего и внутреннего диаметров.

Поле допуска внутренней резьбы образуется сочетанием полей допусков среднего и внутреннего диаметров.

4.9. Расчетные формулы и правила округления числовых значений допусков, основных отклонений и длин свинчивания приведены в обязательном приложении .

ОБОЗНАЧЕНИЯ

5.1. В условное обозначение трапецеидальной многозаходной резьбы должны входить: буквы Tr, номинальный диаметр резьбы, числовое значение хода и в скобках буква P и числовое значение шага, буквы LH для левой резьбы.

Пример условного обозначения трапецеидальной многозаходной резьбы номинальным диаметром 20 мм, числовым значением хода 8 мм и шагом 4 мм:

Тr 20∙8

(
Р4
)

То же, левой :

Тr 20∙8

(
Р4
)
LH
5.2. Обозначение поля допуска многозаходной трапецеидальной резьбы состоит из обозначения поля допуска среднего диаметра, т.е. цифры, обозначающей степень точности, и буквы, обозначающей основное отклонение.

Например: 8е, 8Н.

Поле допуска 4h диаметра d

и поле допуска 4Н диаметра
d
1 в условном обозначении резьбы не указывают.

В тех случаях, когда для наружного диаметра d

назначают поле допуска 6h, то его дополнительно указывают в условном обозначении поля допуска резьбы:

Например:

8e 6h

5.3. В условном обозначении резьбы обозначение поля допуска должно следовать за обозначением размера резьбы.

Например:

Тr 20∙8

(
Р4
)-
8е
Тr 20∙8

(
Р4
)
—8Н
Тr 20∙8

(
Р4
)
LH-8e
5.4. Длина свинчивания, если она отличается от длины резьбы, указывается в миллиметрах в конце обозначения резьбы, например:

(Измененная редакция, Изм. № 1).

5.5. Посадку в резьбовом соединении обозначают дробью, в числителе которой указывают обозначение поля допуска внутренней резьбы, а в знаменателе — обозначение поля допуска наружной резьбы.

Например:

Tr 20∙8

(
Р4
)
—8Н
/
8е
Tr 20∙8

(
Р4
)
LH-8H
/
8e

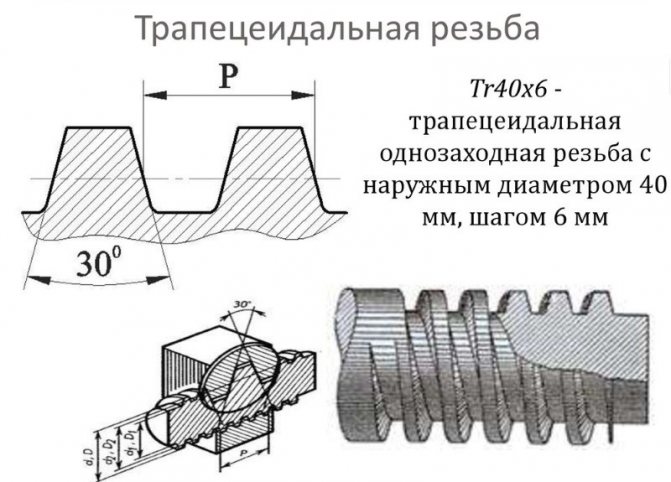

Особенности трапецеидальной резьбы

Угол профиля трапецеидальной резьбы составляет 15–40° и образует форму трапеции. Угол подъема равняется 30°. Угловой коэффициент профиля, тип смазки и материал влияют на показатели трения. Трапецеидальная резьба, благодаря свойству самоторможения, позволяет заготовке не деформироваться при сильных нагрузках. Она обладает лучшей износоустойчивостью, в отличие от трубной резьбы.

Несмотря на большое количество достоинств, она имеет несколько недостатков:

В результате сильного трения возникает большое напряжение на впадинах резьбы.
Этот вид нарезания нельзя использовать при обработке механизмов, обладающих высокими показателями вибрации. В противном случае это может привести к самостоятельному выкручиванию винтов.
Высокая стоимость. Многозаходные резьбы стоят дороже однозаходных. Цена зависит от материалов, количества затраченного времени, технологической базе и объема используемой электроэнергии.

Из-за данных особенностей трапецеидальная резьба используется в узконаправленных отраслях производства в небольшом количестве.

ДОПУСКИ

6.1. Числовые значения допусков диаметров d

и
D
1 по ГОСТ 9562-81.

6.2. Числовые значения допусков диаметров d

2 и
D
2 должны соответствовать указанным в табл. , а диаметра
d
3 — в табл. .

Таблица 4

Номинальный диаметр резьбы d , мм	Шаг Р , мм	Наружная резьба				Внутренняя резьба
		Степень точности
		7	8	9	10	7	8	9
		Допуск, мкм

Св. 5,6 до 11,2	1,5	По ГОСТ 9562			335	По ГОСТ 9562
Св. 5,6 до 11,2	2				375
Св. 11,2 до 22,4	2				400
	3				450
	4				530
Св. 22,4 до 45	2				425
	3				500
	5				600
	6				670
	7				710
	8				750
	10				800
	12				850
Св. 45 до 90	3				530
	4				600
	5				630
	8				800
	9				850
	10				850
	12				950
	14				1000
	16				1060
	18				1120
	20				1120
Св. 90 до 180	4				630
	5				710
	6				750
	8				850
	12				1000
	14				1060
	16				1120
	18				1180
	20				1180
	22				1250
	24				1320
	28				1400
	32				1500
Св. 180 до 355	8				900
	10				1000
	12				1060
	18				1250
Св. 180 до 355	20				1320
	22				1320
	24				1400
	32				1600
	36				1700
	40				1700
	44				1800
	48				1900

Таблица 5

Номинальный диаметр резьбы d , мм	Шаг Р , мм	Основное отклонение диаметра d 2 Читайте также: Как отшлифовать нож в домашних условиях до зеркального блеска: всевозможные способы полировки							Номинальный диаметр резьбы d , мм	Шаг Р , мм	Основное отклонение диаметра d 2
		c			e			g			c			e		g
		Степень точности									Степень точности
		8	9	10		7	8	7			8	9	10	7	8	7
		Допуск , мкм									Допуск , мкм
Св. 5,6 до 11,2	1,5	По ГОСТ 9562		559		По ГОСТ 9562			Св. 90 до 180	4	По ГОСТ 9562		978	По ГОСТ 9562
	2			619						5			1100
Св. 11,2 до 22,4	2			650						6			1174
	3			733						8			1328
	4			853						12			1585
Св. 22,4 до 45	2			682						14			1680
	3			795						16			1775
	5			962						18			1875
	6			1074						20			1900
	7			1138						22			2013
	8			1203						24			2125
	10			1300						28			2250
	12			1398						32			2405
Св. 45 до 90	3			833					Св. 180 до 355	8			1390
	4			940						10			1550
	5			1000						12			1660
	8			1265						18			1963
	9			1343						20			2075
	10			1363						22			2100
	12			1523						24			2225
	14			1605						32			2530
	16			1700						36			2685
	18			1800						40			2725
	20			1825						44			2880
										48			3045

ПОЛЯ ДОПУСКОВ

9.1. Поля допусков наружной и внутренней резьбы, установленные в классах точности (точный, средний и грубый), должны соответствовать указанным в табл. .

Таблица 6

Класс точности	Наружная резьба		Внутренняя резьба
	Длина свинчивания
	N	L	N	L
	Поле допуска
Точный	7е, 7g	8е	7Н	8Н
Средний	8с, 8e	9с	8h	9Н
Грубый	9с	10с	9Н	9Н

Примечания:

1. При повышенных требованиях к точности для длин свинчивания L

допускается применять поля допусков, установленные для длин свинчивания
N
.

2. Поля допусков, заключенные в рамки, являются предпочтительными.

9.2. Поля допусков наружной и внутренней резьбы, указанные в табл. , являются ограничительным отбором из всей совокупности полей допусков, которые могут быть получены различным сочетанием степеней точности по табл. и основных отклонений по табл. .

Поля допусков, не предусмотренные табл. , являются специальными. Их применение допускается в технически и экономически обоснованных случаях, если поля допусков по табл. не могут обеспечить требования, предъявляемые к изделию.

9.3. Предельные отклонения наружной и внутренней резьбы, соответствующие полям допусков, установленным в табл. , приведены в ГОСТ 9562 и в обязательном приложении .

9.4. В посадках допускаются любые сочетания полей допусков наружной и внутренней резьбы, установленные настоящим стандартом. Предпочтительней сочетать поля допусков одного класса точности.

Применение

Трапецеидальная резьба, благодаря тормозящим свойствам и большой силой трения, не требует дополнительной фиксации. Благодаря этой особенности, она активно применяется в подъемных технологиях. Чаще всего трапецеидальная резьба выступает в роли ходового винта и привода для винтовых прессов. Она выполняет следующий набор операций:

подача движений на токарных станках;
контроль перемещения подъемных устройств;
передвижение изделий на сборочных контейнерах;
движение конструкций пресса в вертикальном направлении.

Также она применяется при изготовлении станков и регулировочных механизмов. Основными сферами применения являются автомобиле строение (изготовление устройств для моторных редукторов), паровозостроение (создание тормозных устройств для шахтных локомотивов, функционирующих при помощи электрической энергии) и иные производственные сферы машиностроения.

ПРИЛОЖЕНИЕ 1 Обязательное

РАСЧЕТНЫЕ ФОРМУЛЫ, ПРИНЯТЫЕ В СИСТЕМЕ ДОПУСКОВ ТРАПЕЦЕИДАЛЬНОЙ МНОГОЗАХОДНОЙ РЕЗЬБЫ

Формулы расчета числовых значений допусков степеней точности 4 — 9, основных отклонений длин свинчивания, а также правила округления — по ГОСТ 9562.

Числовые значения допусков 10-й степени точности для диаметра d

2 рассчитаны по формуле

(1)

для диаметра d

3 — по формуле

(2)

(Измененная редакция, Изм. № 1).
