Параметры дюймовой резьбы
Требования к эталонным параметрам цилиндрической дюймовой резьбы прописаны в ГОСТ 6111-52. Здесь же указаны такие базовые характеристики резьбовых соединений, как шаг и диаметр.
- Наружный диаметр — расстояние между верхними точками резьбовых гребней на противоположных сторонах трубы. Чтобы узнать его, можно использовать линейку или штангенциркуль.
- Внутренний диаметр — расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, находящейся на противоположной стороне трубы.
Основные параметры дюймовой резьбы
Зная наружный и внутренний диаметры дюймовой резьбы, можно рассчитать высоту ее профиля. Для этого достаточно определить разницу между диаметрами.
Шаг дюймовой резьбы обозначает расстояние, которое разделяет два соседних гребня (или две соседние впадины). Резьбовой шаг как правило не превышает 3 мм, поэтому для его измерения используют высокоточные линейки.
Измерение шага дюймовой резьбы
Какой диаметр имеет труба ¾: особенности определения
В России, как и в большинстве стран бывшего СССР применяется дюймовая система для обозначения в водопроводном и газопроводном снабжении. Из этого следует, что наружный диаметр трубы ¾ согласно ГОСТу 3262-75 равняется 26,8 мм. Внутренний размер стальной трубы ¾ составляет 20 мм. Однако эта величина для водопроводных и газопроводных изделий представляет собой величину условного прохода Dу. Её ещё называют пропускной способностью трубопровода. Если значение наружного диаметра трубопровода соответствует 26,8 мм, то диаметр наружной резьбы приблизительно равняется 26,4 мм. Однако не всегда он может равняться такому значению. Все зависит от толщины стенок используемого изделия. В зависимости от толщины стенок трубопровода, значение наружного параметра может достигать 28 мм.
В Америке и некоторых странах Европы размеры ¾ не соответствуют тем значениям, которые были указаны выше (т.е. применяемые в бывших странах союза). Это значит, что при необходимости стыкования таковых материалов, понадобится воспользоваться специальными переходниками. Применяются трубы ¾ для прокладки водо- и газопроводов, а также систем отопления.
Немаловажным параметром для водогазопроводных трубопроводов является значение количества ниток или шаг резьбы. Для изделий ¾ количество нитей равняется 14 на дюйм. Это означает, что на каждую единицу измерения приходится 14 нитей. Немаловажно знать, что дюймовые трубы измеряются по внутреннему диаметру (величина условного прохода), в то время как метрические меряются по наружным граням нитей. Ниже представлена таблица, где указаны параметры трубопроводов в двух единицах измерения для разных типов изделий.
По длине трубопроводы ¾ могут быть разными, так как для этого имеются соответствующие стандарты. Однако специалисты уделяют внимание необрезанному материалу при наличии больших заказов. Это позволяет существенно сэкономить на переходниках и соединителях.
При выборе трубопроводов важно учитывать, для каких целей планируется их применение. Если необходимо нарезать резьбу, то для этого можно воспользоваться двумя видами инструментов: клупп или плашка. Клупп является более удобным в применении, так как бывает не только ручным, но и электрическим.
Отличия дюймовой резьбы от метрической
Метрическая и дюймовая резьбы различаются количеством витков на резьбовом шаге и разным углом наклона при вершине. У дюймовой резьбы он более острый и равняется 55 градусам. Остальные различия происходят из этого.
- Из-за более острого угла наклона меняется профиль резьбовых гребней. У дюймовых соединений гребни более длинные, но менее широкие. У метрического профиля гребни по форме более сбалансированные (шире и не такие длинные).
- Из-за разницы профилей соединить детали с метрической и дюймовой резьбой не представляется возможным. Крепеж будет очень хрупким и негерметичным, что может привести к протечке жидкостей при транспортировке.

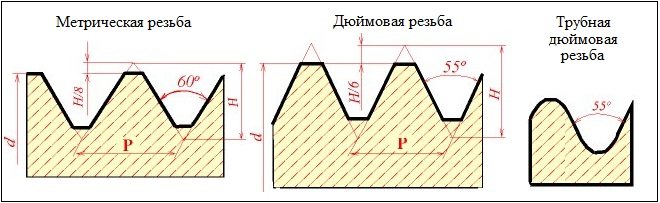

Различия в профиле дюймовой, метрической и трубной резьбы
Американская резьба UNC
Размеры отверстий под резьбу: таблицы, инструменты, процесс нарезки
Международные стандарты крепёжных соединений: резьба UNC Unified Coarse Thread (UNC) — разновидность дюймовой цилиндрической резьбы с крупным шагом и углом профиля 60°.
Пользуется большой популярностью в Европе и Северной Америке.
В России детали с левой и правой резьбой UNC можно встретить среди комплектующих для бытовой и промышленной техники зарубежного производства (газонокосилки, культиваторы, автомобили и т. д.).
Телефон для связи : WhatsApp.
Краткая история Дюймовая резьба появилась в Великобритании во время промышленной революции в XVIII веке.
Так как значительная часть североамериканского континента долгое время находилась в зоне прямого влияния Соединённого Королевства, английская система мер прижилась и на территории Канады и США.
После унификации выработались определённые стандарты нарезки резьбы: угол профиля, шаг, форма вершин и впадин и т. д. Так возникли базовые типоразмеры и принципы маркировки соединений, которые применяются и сегодня.
Технические особенности Внешне геометрия резьбы UNC мало чем отличается от профиля обычной метрической резьбы. Главная особенность соединения — использование дюйма в качестве основной размерной единицы.
Максимальный шаг — 6,35 мм (4 витка на дюйм).
Как нарезается резьба UNC? Самое сложное во время нарезки дюймовой резьбы — правильно определить величину шага. Для этого нужно использовать специальные калибры (резьбомеры).
Во время измерения расстояния между впадинами и вершинами пластинки резьбомера поочерёдно прикладываются к детали до тех пор, пока не получится добиться 100%-ного совпадения профиля.
Если размер был определён верно, шаг резьбы будет соответствовать значению, отмеченному на боковой стороне шаблона.
Для нарезки UNC -резьбы применяются инструменты двух типов:
-плашки. Необходимы для наружной нарезки резьбы; -метчики. Используются для формирования резьбы на внутренней стороне детали.
Нарезать резьбу можно как вручную, так и при помощи специального промышленного оборудования. Направление вращения в каждом случае определяется индивидуально.
Таблица размеров дюймовых и метрических резьб
Узнать, как соотносятся размеры метрических резьб с размерами дюймовых резьб можно, пользуясь данными таблицы, приведенной ниже.
Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64 мм
Можете ли вы поставить дюймовый крепеж мелких диаметров?
Гост р 50864-96 резьба коническая замковая для элементов бурильных колонн. профиль, размеры, технические требования
Данные размеры начиная от #1 (1,854 мм)
до
#12 (5,436мм)
компания ТК Метизы может поставить для Вас под заказ. Срок исполнения данных позиций будет около
4-6 недель
.
Минимальная упаковка в среднем составляют для таких диаметров – 200 штук.
Крепеж с мелкими диаметрами может быть представлен в виде винтов с полукруглой головой (так называемые компьютерные винтики с дюймовой резьбой), с потайной головой, с цилиндрической, в виде болтов с шестигранной головой, а также гайки и шайбы к ним. Материал в котором они могут быть выполнены – от черных (без покрытия либо черного цвета) до цветного и нержавеющего металла.
Разновидности дюймовой резьбы
Дюймовая резьба может быть цилиндрической или конической. При цилиндрическом соединении размеры внешнего и внутреннего диаметра сохраняются по всей длине запчасти. Резьбовой шаг имеет фиксированный размер, а количество витков взаимосвязано с шагом. Запчасти с таким соединением более прочные и надежные.
При конусном соединении резьба имеет переменный диаметр. Наибольшее применение получили резьбы с сужающимся диаметром, при котором диаметр у основания больше диаметра у хвоста запчасти. На детали с конусным соединением нередко наносят двойную маркировку, указывая не только начальный, но и конечный диаметр. Резьба коническая дюймовая прочнее и медленнее истирается, однако наносить ее сложнее, а ошибки в процедуре могут серьезно ухудшить качество соединения.
Материалы изготовления труб ¾
В зависимости от материала, использованного для изготовления трубопровода ¾, конечное изделие может иметь разные параметры. Изменению не подлежит только внутренний диаметр материалов, который равняется для ¾ дюймовых изделий 20 мм. При этом изменяется исключительно наружный размер изделия.
Если нужна резьба ¾ на трубе, то для этого применяется 3 плашки. При помощи первой плашки выполняется черновой проход, посредством которого формируются нити. Вторая предназначается для зачистки, а третьей плашкой выполняется финишное прохождение. При соединении медных трубопроводов ¾ используется технология пайки. Это обусловлено тем, что внутренний диаметр таких изделий составляет 19,05 мм, то есть меньше, чем необходимо. Толщина стенок таковых изделий составляет 1,07 мм, поэтому резьбовое соединение не может быть выполнено.
Все соединители, краны и вентили для систем водо- и газоснабжения имеют соответствующую маркировку, под которые диаметры трубопроводов они применяются. Эта маркировка указывается на наружной части заводских деталей.
Нарезку резьбы рекомендуется производить непосредственно на специальном оборудовании. Водопровод и газопровод – это системы, которые требуют точности, поэтому при выборе материала нужно учитывать не только размеры, но ещё и качество изделий. Ведь от этого параметра зависит, как долго прослужит конструкция.
Технология нарезания дюймовой резьбы
Нарезание трубной дюймовой резьбы может производиться ручным и механическим способами. Опишем оба варианта.
Способ 1. Нарезание резьбы вручную
Вручную дюймовую резьбу нарезают метчиком (внутренняя резьба) или плашкой (наружная). Операции проводятся в такой последовательности.
- Трубу зажимают в тисках, а инструмент фиксируют: если это метчик, то в воротке, если плашка, то в плашкодержателе.
- Плашку надевают на конец трубы, метчик вставляют в ее просвет.
- Инструмент вворачивают в трубу или навинчивают на ее конец, вращая вороток или плашкодержатель.
- При необходимости добиться более точного результата процедуру нарезания дюймовой резьбы повторяют несколько раз.
Способ 2. Нарезание резьбы на токарном станке
Механический способ подразумевает нарезание дюймовой резьбы на токарном станке. В ходе работы нужно придерживаться такого алгоритма.
- Трубу зажимают в патроне станка, на суппорте которого установлен резьбонарезной резец.
- На конце трубы резцом снимают фаску, после чего настраивают скорость резания.
- После подведения резца к поверхности трубы на станке включают резьбовую подачу.
Нарезать дюймовую трубную резьбу на токарном станке можно только в том случае, если изделия обладают достаточным запасом жесткости и прочности. Механический способ гарантирует точный и качественный результат, но требует от мастера больших умений.
Классы точности и правила маркировки дюймовой резьбы
Дюймовая резьба по ГОСТу может соответствовать одному из классов точности: 1, 2 или 3. Соседнее место с цифрой, обозначающей класс точности, занимает буква А (соответствует наружной резьбе) или В (внутренней). Отметим, что 1-му классу точности соответствуют самые грубые резьбы, а 3-му самые точные, именно к ним предъявляются наиболее жесткие требования.
Понять, каким параметрам соответствует конкретный резьбовой элемент, необходимо разобраться с обозначениями, которые на него нанесены. В маркировке имеется следующая информация:
- номинальный размер дюймовой резьбы;
- число витков на дюйм длины;
- группа;
- класс точности.
Маркировка наносится на саму деталь или упаковку с деталями и представляет собой буквенно-числовой код следующего вида T1 T2 X Y1 Y2 — Z.
Этот код расшифровывается следующим образом.
- Т1 — параметр говорит о категории резьбовой запчасти и может иметь несколько значений: М (метрическая резьба), МК (коническая), Tr (трапециевидная однозаходная), S (упорная однозаходная), G (трубная цилиндрическая).
- Т2 — обозначает внешний диаметр запчасти, для дюймовых резьб указывается в дюймах.
- Х — символ-разделитель, который не несет смысловой нагрузки, но обязателен к нанесению по ГОСТу.
- Y1 — ширина резьбового шага, которая даже на дюймовых резьбах указывается в миллиметрах. В редких случаях параметр может указываться в дюймах, но тогда рядом с числом ставятся две насечки, которые говорят, что перед нами дюймы.
- Y2 — направление резьбового винта. Есть резьба левая, параметр обозначают как LH. Если правое — его пропускают.
- — тоже относится к символам-разделителям, который отделяет главную часть кода от параметра Z.
- Z — параметр, который указывает на класс точности резьбы. Может принимать вид обозначений 4k, 6h, 6E, 8G, 8D и др.
Пример условного обозначения дюймовой резьбы
Расшифровка маркировки дюймовой резьбы
Обозначение дюймовой резьбы в технической документации разберем на примере маркировки G 2” LH-2-40.
- G — показывает, что резьба трубная цилиндрическая.
- Цифра 2 указывает на размер наружного диаметра в дюймах.
- LH — эти буквы говорят о том, что резьба левая.
- Цифра 2 информирует о классе точности.
- Цифра 40 указывает на длину завинчивания.
Почему водо- газопроводные изделия измеряются в дюймах
Система измерения труб в дюймах называется имперской, а в миллиметрах или сантиметрах – метрической. Имперская система измерения была разработана британцами. История основания данной системы уходит в 1495 год, когда английский король Генрих VII ввёл индивидуальный стандарт.
Метрическая система более удобна, но в водопроводных и газопроводных линиях исчисление размеров материалов выполняется именно в дюймах. Это общепринятый стандарт ГОСТ 3262-75, который применяется в водопроводных и газопроводных линиях. Углубляясь дальше, следует отметить, что 1 дюйм равняется 25,4 мм. Однако если взять дюймовую водопроводную трубку, и измерить её диаметр, то получится значение, равняющееся 33,5 мм. Что же это означает?
Такое несоответствие связано с разногласиями между американским дюймом и британским, который был утверждён королём Генрихом. В Британии значение одного дюйма равнялось размеру большого пальца. Именно поэтому сегодня известны такие разногласия с диаметрами обычных трубопроводов и водогазопроводных.
Один дюйм во времена Генриха VII измерялся подушечкой большого пальца, и считается приблизительным.
