Преобразователь напряжения 12 220 своими руками простая схема 500 ватт

Преимущество использования преобразователей напряжения

Благодаря тому, что инверторы обладают целым рядом положительных характеристик, их очень ценят при использовании для различных видов электротехники. Устройства работают бесшумно, не засоряют окружающую среду всевозможными выхлопами. Стоимость обслуживания подобных приборов является минимальной: выполнять проверку давления в двигателе нет необходимости. У инверторов достаточно незначительный механический износ, что позволяет использовать их различным потребителям. Инверторы 12 220 В работают на повышенных мощностях КР121 ЕУ, обладают повышенным КПД.
В процессе сборки инверторов с задающими устройствами в качестве мультивибраторов, достоинство преобразователей выражается в том, что прибор обладает доступностью и простотой. Размер изделий компактен, отремонтировать их не составляет сложности, а эксплуатировать можно даже при низкой температуре.

Мощный автомобильный преобразователь 12-220 50 Гц своими руками – 15 Июля 2014

Инвертор состоит из задающего генератора на 50 Герц (до 100 Гц), который построен на основе самого обычного мультивибратора. С момента публикации схемы наблюдал, что многие успешно повторили схему, отзывы довольно хорошие – проект удался.

Данная схема позволяет получить на выходе почти сетевые 220 Вольт с частотой 50Гц (зависит от частоты мультивибратора. На выходе нашего инвертора прямоугольные импульсы, но с выводами прошу не спешить – такой инвертор пригоден для питания почти всех бытовых нагрузок, за исключением тех нагрузок, которые имеют встроенный двигатель, который чувствителен к форме подаваемого сигнала.

Телевизор, проигрыватели, зарядные устройства от портативных ПК, нотбуков, мобильных устройств, паяльники, лампы накаливания, светодиодные лампы, ЛДС, даже персональный компьютер – все это можно без проблем питать от предлагаемого инвертора.

Несколько слов о мощности инвертора. Если задействовать одну пару силовых ключей серии IRFZ44 мощность порядка 150 ватт, ниже указана выходная мощность в зависимости от количества пар ключей и их типа

Транзистор Кол-во пар. Мощность (Вт) IRFZ44/46/48 1/2/3/4/5 250/400/600/800/1000IRF3205/IRL3705/IRL2505 1/2/3/4/5 300/500/700/900/1150IRF1404 1/2/3/4/5 400/650/900/1200/1500Max

Но и это еще не все, один из тех людей, который собрал сей прибор отписывался с гордостью, что ему удалось снять до 2000 ватт, разумеется и это реально , если использовать скажем 6 пар IRF1404 – действительно убойные ключи с током 202Ампер, но разумеется максимальный ток не может доходить до таких значений, поскольку выводы при таких токах попросту бы расплавились.

Инвертор имеет функцию REMOTE (ремоут контроль). Фишка в том, что для запуска инвертора нужно подать маломощный плюс от АКБ на линию, к которому подключены маломощные резисторы мультивибратора. Несколько слов о самих резисторах – все брать с мощностью 0,25 ватт – они не будут перегреваться. Транзисторы в мультивибраторе нужны довольно мощные, если собираетесь качать несколько пар силовых ключей. Из наших подойдут КТ815/17 а еще лучше КТ819 или импортные аналоги.

Конденсаторы – являются частотнозадающими, их емкость 4.7мкФ, при таком раскладе компонентов мультивибратора, частота инвертора будет в районе 60Гц. Трансформатор я взял от старого бесперебойника, мощность транса подбирается исходя от нужно (расчетной) мощности инвертора, первичные обмотки 2 по 9 Вольт (7-12 Вольт), вторичная обмотка стандарт – сетевая. Конденсаторы пленочные, с расчетным напряжением 63/160 и более вольт, берите та, что есть под рукой.

Ну вот и все, добавлю только, что силовые ключи при большой мощности будут нагреваться как печка, им нужен очень хороший теплоотвод, плюс активное охлаждение. Не забываем изолировать пары одного плеча от теплоотвода, во избежания КЗ транзисторов.

Инвертор не имеет никаких защит и стабилизацию, возможно напряжение будет отклоняться от 220 Вольт.

Скачать печатную плату с сервера

С уважением – АКА КАСЬЯН

Обсудить на Форуме

Благодарности и планы

В ближайшее время я планирую написать про DSP board и по управлять уже не с отладки discovery, а уже со «специализированного» модуля. Платы 2-й ревизии на него уже пришли от тех же PCBway, жду компоненты и сразу писать.
Надеюсь статья и сама идея вам понравились. В дальнейшем на этих же модулях покажу как собрать частотник, mppt контроллер, а может и еще чего интересного. Если у вас есть вопросы, то не стесняйтесь их задавать в комментариях или в личку, если у вас вдруг нет полноценного аккаунта, постараюсь ответить на все вопросы.

Теперь немного благодарностей компании PCBway, на самом деле очень хорошо, что они поддерживают open source движуху. Может скоро железячники даже догонять софтописателей по количеству и качеству открытых проектов.

Изготовление автомобильного инвертора

Инверторное устройство, способное преобразовывать 12 вольт в 220, становится незаменимым во время путешествий на автомобиле. Многие виды бытовой техники смогут работать в отрыве от стационарных источников питания. Единственным серьезным ограничением является величина максимально допустимой нагрузки, находящейся в пределах нескольких сотен ватт. Конечно, можно воспользоваться и более мощными инверторами, но в этом случае наступит очень быстрая разрядка аккумулятора.

В зависимости от расходования тока, нагрузка бывает активной, с максимальным потреблением энергии, и реактивной, когда энергия, полученная от батареи, потребляется частично. Характер нагрузки необходим для того, чтобы рассчитать максимальную мощность. Например, самая большая нагрузка, планируемая к подключению, составляет 300 Вт. Сам же инвертор должен обладать мощностью на 25% больше. По расчетам мощность устройства выходит 375 Вт, поэтому наиболее близким по этому значению прибором будет инвертор на 400 Вт.

По такой же схеме рассчитывается преобразователь, изготавливаемый собственными силами. Устройство с нормальной сборкой или схема простого инвертора обеспечивает потребности в освещении, зарядке телефонов, подключении телевизора и других устройств первой необходимости. Как уже отмечалось, не рекомендуется пользоваться мощными приборами, которые очень быстро сажают АКБ.

Для изготовления простейшего преобразователя будут нужны силовые транзисторы и мультивибратор. Такие устройства могут нормально работать даже в условиях резких перепадов температур. В условиях жаркой погоды понадобится система дополнительного охлаждения транзисторов, чтобы избежать их перегрева и выхода из строя. В большинстве случаев можно обойтись обычным кулером от компьютера, установленным на радиатор охлаждения.

Сегодня в конструкциях инверторов уже не используются обычные трансформаторы, которые обеспечивали высокочастотные преобразования на 220В. В преобразователях применяются импульсные схемы, обеспечивающие такой же результат. Для самодельного устройства подойдет микросхема К561ТМ2 с двумя D-триггерами. Один триггер DD1 является задающим генератором, а второй – DD1.2 – служит делителем частоты. Преобразование напряжения осуществляется силовыми транзисторами КТ827 или КТ819. Более качественное преобразование выполняется полевыми транзисторами IRFZ44, выдающими максимально чистую синусоиду.

Для получения контура частотой 50 Гц используется вторичная обмотка с параллельно соединенными конденсаторами электролитического типа и нагрузка. Без этой нагрузки, подключаемой на выходе, устройство не будет работать. Только после подключения какого-либо потребителя, начнется преобразование напряжения из 12 вольт в 220. Существенным недостатком подобных схем является не совсем качественное выходное напряжение. Чтобы увеличить мощность устройства потребуются более эффективные, но и более дорогостоящие транзисторы. Конденсатор, подключаемый к выходу, рассчитывается на минимальное напряжение в диапазоне от 250 до 300 вольт.

Что будет на выходе

Преобразователи напряжения ради уменьшения массогабаритов устройства за редкими исключениями (см. далее) работают на повышенных частотах от сотен Гц до единиц и десятков кГц. Ток такой частоты не примет никакой потребитель, а потери его энергии в обычной проводке будут огромны. Поэтому инверторы 12-200 строятся под выходное напряжение след. видов:

• Постоянное выпрямленное 220 В (220V AC). Пригодны для питания телефонных зарядок, большинства источников питания (ИП) планшетов, ламп накаливания, люминесцентных экономок и светодиодных. На мощность от 150-250 Вт отлично подойдут для ручного электроинструмента: потребляемая им мощность на постоянном токе немного снижается, а крутящий момент возрастает. Непригодны для импульсных блоков питания (ИБП) телевизоров, компьютеров, ноутбуков, микроволновок и т.п. мощностью более 40-50 Вт: в таких обязательно есть т. наз. пусковой узел, для нормальной работы которого сетевое напряжение должно периодически проходить через ноль. Непригодны и опасны для приборов с силовыми трансформаторами на железе и электромоторами переменного тока: стационарного электроинструмента, холодильников, кондиционеров, большей части Hi-Fi аудио, кухонных комбайнов, некоторых пылесосов, кофеварок, кофемолок и микроволновок (для последних – из-за наличия мотора вращения стола).
• Модифицированное синусоидальное (см. далее) – пригодны для любых потребителей, кроме Hi-Fi аудио с ИБП, прочих устройств с ИБП от 40-50 Вт (см. выше) и, часто локальных охранных систем, домашних метеостанций и т.п. с чувствительными аналоговыми датчиками.
• Чистое синусоидальное – пригодны без ограничений, кроме как по мощности, для любых потребителей электроэнергии.

Синус или псевдосинус?

С целью повышения экономичности преобразование напряжения осуществляется не только на повышенных частотах, но и разнополярными импульсами. Однако запитывать очень многие приборы-потребители последовательностью разнополярных прямоугольных импульсов (т. наз. меандром) нельзя: большие выбросы на фронтах меандра при хоть чуть-чуть реактивной нагрузке приведут к большим потерям энергии и могут вызвать неисправность потребителя. Однако проектировать преобразователь на синусодальный ток тоже нельзя – КПД не превысит прим. 0,6.

Преобразование постоянного напряжения в модифицированную и чистую синусоиду

Тихая, но существенная в данной отрасли революция произошла, когда специально для инверторов напряжения были разработаны микросхемы, формирующие т. наз. модифицированную синусоиду (слева на рис.), хотя правильнее было бы назвать ее псевдо-, мета-, квази- и т.п. синусоидой. Форма тока модифицированной синусоиды ступенчатая, а фронты импульсов затянуты (фронтов меандра на экране электронно-лучевого осциллографа часто вообще не видно). Благодаря этому потребители с трансформаторами на железе или заметной реактивностью (асинхронными электромоторами) «понимают» псевдосинусоиду «как настоящую» и работают как ни в чем не бывало; Hi-Fi аудио с сетевым трансформатором на железе запитывать модифицированной синусоидой можно. Кроме того, модифицированную синусоиду возможно достаточно простыми способами сгладить до «почти настоящей», отличия которой от чистой на осциллографе на глаз еле заметны; преобразователи типа «Чистый синус» стоят ненамного дороже обычных, справа на рис.

Однако приборы с капризными аналоговыми узлами и ИБП запускать от модифицированной синусоиды нежелательно. Последние – крайне нежелательно. Дело в том, что средняя площадка модифицированной синусоиды не чистый ноль напряжения. Узел запуска ИБП от модифицированной синусоиды срабатывает нечетко и весь ИБП может не выйти из режима запуска в рабочий. Пользователь это видит сначала как безобразные глюки, а потом из девайса идет дым, как в анекдоте. Поэтому приборы в ИБП нужно запитывать от инверторов типа Чистый Синус.

Разновидности устройств

Преобразователи напряжения (инверторы) можно разделить на несколько видов, согласно которым их можно классифицировать по группам, в которых инверторы различаются по:

1. Мощности:

• До 0,1 кВт – чисто автомобильный устройства, работающие от прикуривателя автомобиля.
• От 0,1 до 1,5 кВт – работают от аккумуляторной батареи, к клеммам которой, посредством переходников и кабелей, выполняется подключение устройства.
• Более 1,5 кВт – могут обеспечить создание малой бытовой электрической сети, важным условием успешной работы которой, является соответствие мощности устройства и мощности подключаемой нагрузки.

1. По виду создаваемой синусоиды.

• С постоянной (нормальной) синусоидой – такие инверторы способны обеспечить подключаемую нагрузку качественным напряжением, соответствующим напряжению традиционной электрической сети, от внешних источников.
• С модифицированной синусоидой – у таких инверторов, форма сигнала несколько отличается от постоянной синусоиды, но на работы большинства бытовых приборов это не отражается. Исключение составляют сложные приборы, чувствительные к качеству напряжения (розжиг газового оборудования, медицинская и прочая техника, оснащенная сложной электроникой).

1. По конструкции.

• Автомобильные – используются в различных видах транспорта, включение в сеть автомобиля осуществляется через разъем прикуривателя.
• Компактные – могут использоваться как автомобильные, так и переносные. В этом случае подключение выполняется к клеммам аккумулятора посредством соединительных проводов.

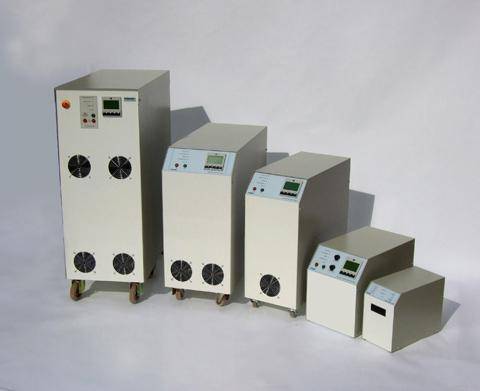

• Стационарные – имеют большой вес и обладают значительной мощностью. Работают с группой аккумуляторов для создания электрической сети, вне зависимости от внешних источников электроснабжения.

Простейший преобразователь своими руками

Самостоятельное изготовление аналоговых и цифровых преобразователей выгодно по следующим причинам:

1. Низкая себестоимость. Детали для самодельных устройств находят в старой радиотехнике.
2. Разнообразие. Существует много вариантов, которые можно изготовить своими руками.

Самодельные инверторы строят по стандартной схеме. В основе аппарата лежит задающий генератор. К нему напрямую или через согласующий трансформатор подключена одна или несколько пар транзисторов. Под действием импульсов они начинают поочередно переключаться. Сигналы попадают на повышающий трансформатор и достигают потенциала 220 вольт.

Необходимые материалы

В схемах простых преобразователей чаще всего применяют:

• биполярные транзисторы – КТ 805/819/817/815;
• составные – КТ 825/827;
• полевые – IRF3808/3205, IRL2505, IRFZ40.

Их можно заменить на подобные по характеристикам. Большинство домашних мастеров выпаивает детали для них из старых усилителей, магнитофонов, принтеров и другой аппаратуры.

Некоторые используют для построения инвертора микросхему КР1211ЕУ1. В ней уже встроено два канала для управления мощными транзисторными ключами.

В соответствии с выбранной схемой и дизайном понадобятся:

• конденсаторы и резисторы;
• трансформаторы и контура (готовые или самодельные);
• листы металла, пластика;
• толстые провода (не менее 3 мм²);
• крепежные детали.

Этапы работы

Перед началом построения преобразователя составляют план. Представляют или записывают ступени изготовления:

1. Поиск. Найти схему и детали.
2. Подготовить инструмент.
3. Монтаж. Навесной или на плате (придется делать самостоятельно или заказывать).
4. Намотка трансформатора, если нет готового.
5. Сборка из листов винтов или болтов коробки для корпуса прибора.
6. Подсоединение проводников для подключения к аккумуляторам и аппаратуре.

Структура проекта

В начале статьи я упомянул, что расскажу сегодня лишь про одну часть — это силовой модуль полумоста
. Он один уже позволяет создать преобразователь, просто прикрутив управляющую схему, например, отладку STM32-Discovery, Arduino, TMS320, TL494 или чем вы там владеете. Привязка к какой либо платформе или МК нет вообще.

Только это не весь проект, а часть)) Из чего состоит готовый силовой преобразователь? В первую очередь силовая часть, чтобы она заработала нужен некий модуль управления, чтобы понять что происходит нужна индикация, а чтобы понять что происходит с безопасного расстояния еще и интерфейс, например, Modbus RTU или CAN.

В итоге общая структура проекта выглядит так:

Вероятно в будущем еще напишу программку для расчета трансформаторов и дросселей, как обычных, так и планарных. Пока что так. Разные части диаграммы в черновом варианте уже реализована и обкатаны в двух проектах, после небольших доработок по ним так же будут написаны статьи и доступны исходники.

Распространенные схемы

Чтобы преобразовать напряжение одного уровня в другое, используют импульсные преобразователи с установленными индуктивными накопителями энергии. Исходя из этого, различают три типа схем преобразования:

• Инвертирующие.
• Повышающие.
• Понижающие.

Во всех перечисленных схемах используются электрические компоненты:

1. Основной коммутирующий компонент.
2. Источник питания.
3. Конденсатор фильтра, который подключают параллельно сопротивлению нагрузки.
4. Индуктивный накопитель энергии (дроссель, катушка индуктивности).
5. Диод для блокировки.

Комбинирование данных элементов в определенной последовательности позволяет построить любую из вышеперечисленных схем.

Простой импульсный преобразователь

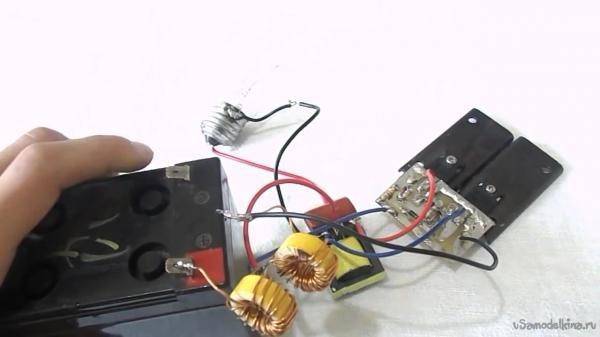

Самый элементарный преобразователь можно собрать из ненужных деталей от старого системного блока компьютера. Существенный недостаток данной схемы — выходное напряжение 220В далеко от идеала по своей форме синусоиды, имеет частоту, превышающую стандартные 50 Гц. Не рекомендуется подключать к такому аппарату чувствительную электронику.

В данной схеме применено интересное техническое решение. Для подключения к преобразователю техники с импульсными блоками питания (например, ноутбук) используют выпрямители со сглаживающими конденсаторами на выходе из устройства. Единственный минус — адаптер будет работать только в случае совпадения полярности выходного напряжения розетки с напряжением выпрямителя, встроенного в адаптер.

Для простых потребителей энергии подключение можно осуществить напрямую к выходу трансформатора TR1. Рассмотрим основные компоненты данной схемы:

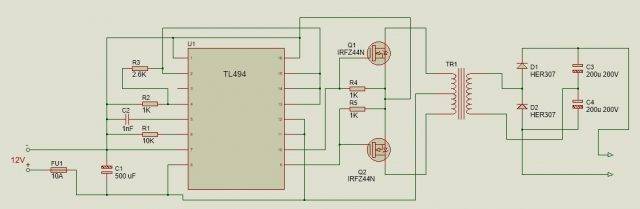

• Резистор R1 и конденсатор C2 — задают частоту работы преобразователя.
• ШИМ-контролер TL494. Основа всей схемы.
• Силовые полевые транзисторы Q1 и Q2 — используются для большей эффективности. Размещаются на алюминиевых радиаторах.
• Транзисторы IRFZ44 можно заменить близким по характеристикам IRFZ46 или IRFZ48.
• Диоды D1 и D2 также можно заменить на FR107, FR207.

Если в схеме предполагается использование одного общего радиатора, необходимо установить транзисторы через изоляционные прокладки. По схеме, выходной дроссель наматывают на ферритовое кольцо от дросселя, которое также извлекают из блока питания компьютера. Первичную обмотку изготавливают из провода 0,6 мм. Она должна иметь 10 витков с отводом от середины. Поверх нее наматывают вторичную обмотку, состоящую из 80 витков. Выходной трансформатор можно также изъять из ненужного ИБП.

Схема очень проста. При правильной сборке она начинает работать сразу, не требует точной настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А — а это более 300 Вт мощности.

ИНТЕРЕСНО: В магазине подобный преобразователь стоит в районе 3-4 тысяч рублей.

Схема преобразователя с выходом переменного тока

Данная схема известна еще радиолюбителям СССР. Однако это не делает ее неэффективной. Наоборот, она очень хорошо себя зарекомендовала, а главный ее плюс — получение стабильного переменного тока с напряжением 220В и частотой 50 Гц.

В качестве генератора колебаний выступает микросхема К561ТМ2, представляющая из себя D-тригер сдвоенного типа. Этот элемент можно заменить зарубежным аналогом CD4013.

Сам преобразователь имеет два силовых плеча, построенных на биполярных транзисторах КТ827А. Они имеют один существенный недостаток по сравнению с новыми полевыми транзисторами — данные компоненты сильно нагреваются в открытом состоянии, что происходит из-за высоких показателей сопротивления. Преобразователь работает на низкой частоте, поэтому в трансформаторе используют мощный стальной сердечник.

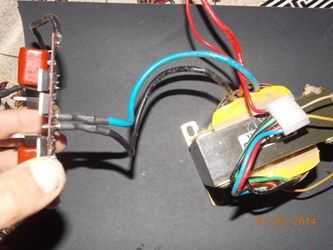

В данной схеме используется старый сетевой трансформатор TC-180. Он, как и остальные инверторы на основе несложных ШИМ-схем, выдает значительно отличающуюся синусоидальную форму напряжения. Однако этот недостаток немного сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7.

ВАЖНО: Иногда трансформатор может издавать ощутимый гул во время работы. Это говорит о неполадках в работе схемы

Трансформатор: подберём или сами

Для сборки инвертора нам не хватает всего одного элемента схемы, выполняющего трансформацию низкого напряжения в высокое. Вы можете использовать трансформаторы из блоков питания персональных компьютеров и старых ИБП, их обмотки как раз рассчитаны на трансформацию 12/24–250 В и обратно, остаётся лишь правильно определить выводы.

И всё же лучше намотать трансформатор своими руками, благо что ферритовые кольца дают возможность сделать это самому и с любыми параметрами. Феррит обладает отличной электромагнитной проводимостью, а значит, потери при трансформации будут минимальными даже если провод намотан вручную и не плотно. К тому же вы легко рассчитаете необходимое количество витков и толщину провода по имеющимся в сети калькуляторам.

Перед намоткой кольцо сердечника нужно подготовить — снять надфилем острые кромки и плотно обмотать изолятором — стеклотканью, пропитанной эпоксидным клеем. Далее следует намотка первичной обмотки из толстого медного провода расчётного сечения. После набора нужного количества витков их необходимо равномерно распределить по поверхности кольца с равным интервалом. Выводы обмотки соединяются согласно схеме и изолируются термоусадкой.

Первичная обмотка покрывается двумя слоями лавсановой изоленты, затем наматывается высоковольтная вторичная обмотка и ещё один слой изоляции. Важный момент — мотать «вторичку» нужно в обратном направлении, иначе трансформатор работать не будет. В завершение к одному из отводов нужно припаять в разрыв полупроводниковый термопредохранитель, ток и температура срабатывания которого определяются параметрами провода вторичной обмотки (корпус предохранителя нужно плотно примотать к трансформатору). Сверху трансформатор обматывается двумя слоями виниловой изоляции без клейкой основы, конец закрепляется стяжкой или цианакрилатным клеем.

Сферы применения

Инверторы используются в различных ситуациях:

• В дальних поездках обеспечивают возможность подключения к аккумулятору автомобиля необходимых приборов (холодильника, электрических инструментов и т.д.).
• Преобразование энергии, полученной от альтернативных источников (например, от солнечных батарей).

• Резервное энергоснабжение дома на случай неожиданного отключения электричества.
• Источник энергии на загородных участках при отсутствии централизованной электрификации и т.д.

Для выполнения каждой из этих задач выбирают соответствующие модели преобразователей. Чаще всего инверторы 12/220 используются автомобилистами.

Устройства с входным напряжением 12 В и 24 В не являются взаимозаменяемыми!

Классификация

Основными критериями классификации этих приборов являются мощность, форма тока и входное напряжение. Выбор конкретной модели зависит от целей, с которыми приобретается устройство.

Для подключения к автомобильному прикуривателю используются простейшие компактные преобразователи небольшой мощности. От них могут получать питание гаджеты с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).

Мощность инвертора, включаемого в прикуриватель, не должна превышать 150 Вт. В противном случае можно вывести из строя всю электропроводку автомобиля.

Преобразователи для питания приборов мощностью от 150 Вт присоединяют напрямую к клеммам аккумулятора. Чтобы снизить потери КПД, не рекомендуется использовать «крокодильчики», которые входят в комплектацию некоторых моделей. Для стабильного и надёжного подключения больше подойдут медные клеммы с винтовым соединением.

Номинальная и пиковая мощность

При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К полученному результату прибавляют ещё 20%, так как прибор не сможет долго работать на пределе возможностей. Кроме того, возможны потери вследствие плохого контакта в соединениях или низкого качества кабеля. Также нужно учитывать ёмкость аккумулятора.

Рассчитывать мощность инвертора необходимо по двум характеристикам: номинальной и пиковой. Первая из них определяет нагрузку, под которой прибор может работать длительное время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Однако существуют модификации, у которых этот показатель превышает 1 кВт. С их помощью можно обустроить мобильную мини-электростанцию. Их целесообразно покупать, например, для подключения электроинструментов.

Пиковая мощность характеризует максимальную нагрузку, которую инвертор может выдержать в течение короткого промежутка времени. Она варьируется в пределах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в несколько раз превышает номинальное значение

Выбирая преобразователь, нужно обязательно обратить внимание на этот момент, иначе подключенное к нему оборудование может не запуститься

Мнение эксперта Кузнецов Василий Степанович

Если устройство используется при работающем двигателе автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.

Для бытовых нужд (например, путешествий на автомобиле) обычно бывает достаточно инвертора мощностью до 600 Вт. Этого хватит, чтобы включить холодильник, зарядить телефон, ноутбук или фонарик. Ток нагрузки такого прибора составляет примерно 50 А, что значительно меньше показателей современных автомобильных генераторов.

Форма тока

Важным критерием выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.

Существует два вида формы:

1. Чистая (непрерывная) синусоида. Диаграмма тока представляет собой ровную синусоиду. Такие приборы обеспечивают безопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, поэтому цена на них достаточно высока.
2. Модифицированная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя использовать для подключения электроинструмента с асинхронными двигателями, компрессоров и приборов, восприимчивых к помехам. Оборудование либо вообще не запустится, либо будет работать в экстремальном режиме, что приводит к снижению КПД и сокращению срока службы. Преобразователи с модифицированной синусоидой подходят для питания ламп, обогревателей, коллекторных двигателей, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного пуска.

Стоимость инверторов с чистым синусом достаточно высока. Приобретать их целесообразно только при необходимости подключить оборудование, несовместимое с модифицированной синусоидой.

ТОП 3 — лучшие модели преобразователей и их технические характеристики

Рейтинг составлен на основании популярности и представляет собой подборку лучших, по мнению экспертов, автомобильных инверторов 2020 года.

AVS IN-2000W

Автомобильный инвертор 12 в 220 высокой мощности до 2 киловатт. Выпускается в алюминиевом корпусе, чтобы содействовать отводу тепла. Есть встроенный кулер охлаждения. На корпусе имеются удобные монтажные отверстия, крепится через них на стенку грузовика или микроавтобуса. Способен выдавать ток силой до 10 Ампер.

Преимущества AVS IN:

• разъём USB, что позволяет интегрировать зарядку для сотового или навигатора без дополнительного адаптера;
• мощная встроенная защита от замыкания;
• длительная и надёжная работа — до 5 лет непрерывной эксплуатации;
• удобная клавиша включения.

Минусы:

• дороговизна — 7 тысяч рублей и более;
• чересчур короткие провода для подключения через клеммы АКБ;
• невозможность интеграции с прикуривателем;
• большой вес — более 2 килограммов;
• всего 1 розетка для подключения, поэтому нужен отдельный тройник для питания нескольких устройств.

ROBITON R200

Инвертор на 150 Ватт, предназначенный для преобразования постоянного тока в переменный. Есть возможность подключения ноутбука, зарядников, различных электрических инструментов. Имеется удобный разъём USB, обеспечивающий дополнительные возможности. Выполнен с использованием передовых технологий, имеет систему многоуровневой защиты:

• короткое замыкание;
• перегрев;
• перегрузка;
• переполюсовка;
• недостаточное входное напряжение.

Преобразователь 12 в 220 имеет силовую розетку типа F — контакты заземлены. Во время перегревов автоматически отключается. Наличие встроенного вентилятора.

WESTER MSW250 12-​220В+​USB

По соотношению выходной мощности и удобства эксплуатации инвертор от производителя Wester называют лучшим среди аналогов. Он выдаёт стабильное напряжение в 250 Ватт, пиковая нагрузка способна доходить до 500 Ватт. Легко интегрируется с прикуривателем — не нужно останавливаться в пути, чтобы подключить адаптер к клеммам АКБ.

Вот какие плюсы данного преобразователя отмечены экспертами:

• наличие светодиодной индикации, позволяющей наблюдать за работой устройства, перегревом, спящим режимом;
• относительно низкая стоимость — от 1700 рублей;
• наличие отдельного USB-разъёма, интегрируемого с фотоаппаратом и телефонами;
• качественная, плотная евророзетка, в которой вилки от различной бытовой техники не выпадают даже от сильных вибраций на бездорожье;
• возможность подключения к прикуривателю, что исключает случайную переполюсовку и защищает выпрямитель от перегорания;
• система автоматического распознавания низкого и чересчур высокого напряжения, самоотключение;
• наличие отдельного предохранителя;
• защита от короткого замыкания;
• небольшой вес.

Есть и минусы:

• не интегрируется с ноутбуками 2 А;
• кулер громко шумит во время охлаждения.

Как сделать своими руками

Умея работать с паяльником и имея начальные знания в электротехнике и зная, как работают электронные устройства, можно изготовит преобразователь напряжения своими руками.

В зависимости от наличия радиодеталей и возможности их приобретения, схемы собираемого инвертора, могут быть различны. Наиболее просто изготовить выпрямитель на основе ШИМ-контроллера марки TLT494 (схема приведена ниже):

При такой конфигурации, устройство, после сборки, будет обладать следующими техническими характеристиками: мощность – до 0,3 кВт, сигнал на выходе – модифицированная синусоида, напряжение на выходе – 220 В, частотой несколько выше 50,0 Гц.

Используя генератор импульсов, в качестве которого может выступать микросхема КР1211ЕУ1, также можно собрать преобразователь напряжения. Подобная схема приведена ниже:

Мощность инвертора, собранного по этой схеме, может достигать 0,4 кВт.

Преобразователь 12/220 В, на транзисторах, это еще один вариант самостоятельного изготовления подобного устройства. Вариант схемы, при использовании транзисторов, приведен на ниже следующем рисунке:

В данной схеме использованы транзисторы IRFZ44, которые в случае необходимости заменить на IRFZ40/46/48 или IRF3205/IRL3705, и транзисторы TIP41 (КТ819), которые также заменяемы, при необходимости, на КТ805, КТ815, КТ817 и подобные.

Собранная схема (устройство), обладает следующими характеристиками: мощность – до 0,3 кВт, входное напряжение — 3,5-18 В, выходное напряжение – 220 В, частотой 57 Гц, форма выходных импульсов – прямоугольная.

Достоинствами данной схемы являются: простота и возможность сборки даже человеку с начальными знаниями и умениями, малая стоимость комплектующих, компактные размеры монтажной платы и устройства в целом, возможность замены комплектующих.

Недостатками можно считать: в схеме не предусмотрена защита от токов короткого замыкания, КПД ниже, чем у изделий заводской сборки, при работе трансформатор шумит.

Монтаж радиоэлементов

Осталось собрать устройство. Поскольку компонентов в схеме не так много, можно размещать их не на печатной плате, а навесным монтажом с креплением к радиатору, то есть к корпусу устройства. К штыревым ножкам подпаиваемся моножильным медным проводом достаточно большого сечения, затем место соединения укрепляется 5–7 витками тонкой трансформаторной проволоки и небольшим количеством припоя ПОС-61. После остывания соединения оно изолируется тонкой термоусадочной трубкой.

Схемы высокой мощности и со сложным вторичным контуром могут потребовать изготовления печатной платы, на краю которой в ряд размещены транзисторы для свободного крепления к теплоотводу. Для изготовления печатки пригоден стеклотекстолит с толщиной фольги не менее 50 мкм, если же покрытие более тонкое — усиливайте цепи низкого напряжения перемычками из медного провода.

Изготовить печатную плату в домашних условиях сегодня просто — программа Sprint-Layout позволяет рисовать обтравочные трафареты для схем любой сложности, в том числе и для двухсторонних плат. Полученное изображение распечатывается лазерным принтером на качественной фотобумаге. Затем трафарет прикладывается к очищенной и обезжиренной меди, проглаживается утюгом, бумага размывается водой. Технология получила название «лазерно-утюжной» (ЛУТ) и описана в сети достаточно подробно.

Вытравливать остатки меди можно хлорным железом, электролитом или даже поваренной солью, способов предостаточно. После вытравливания припекшийся тонер нужно смыть, просверлить монтажные отверстия сверлом в 1 мм и пройтись по всем дорожкам паяльником (под флюсом), чтобы залудить медь контактных площадок и улучшить проводимость каналов.

Полезные свойства аппаратов

Часто инверторы из 12 В в 220 В обеспечивают предохранение или ослабление функционирования информационных систем от качества сетей переменного тока. Если внезапно произойдет отключение электроэнергии, то с помощью запасной батареи и выпрямителя восстановится резервное питание и можно прекратить работу компьютера без потери необходимых данных.

В сложных и ответственных конструкциях эти устройства функционируют в более длительном и контролируемом режиме. Работа эта осуществляется как отдельно, так и параллельно с основной электрической сетью. Кроме того, инвертор может работать в качестве промежуточного звена в комплексе преобразователей.

Отличительной чертой в этом случае считается наличие высокой частоты напряжения — до 100 кГц. Для эффективной работы дополнительно используются полупроводниковые ключи, магнитные материалы и специальные контроллеры. Чтобы быть удобным для применения, инвертор должен обладать высоким коэффициентом полезного действия, надежностью и иметь компактные габаритные характеристики.

Подетальный разбор

В схеме установлен стабилизатор, который питает микросхему А1. Состоит он из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) может быть использован любой аналогичный прибор с показателем стабилизации 8-10 вольт.

Обратите внимание, что конденсаторы С4 и С5 установлены параллельно. Если вы не нашли их такой емкостью, как показано на схеме, то можно сделать замену на аналогичные (лучше импортные) с емкостью 4700 мкФ

Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения.

И последняя рекомендация или нюанс. Так как в сети на 12 вольт при потреблении 400 Вт будет образовываться ток силой 40 А, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Учтите, что длина провода должна быть минимальной.

Как видите, сделать преобразователь с 12 вольт на 220В своими руками, не очень сложно. Схема проста, в ней минимизировано количество деталей, что снижает стоимость прибора в целом. Плюс более эффективная его работа.

Фильтрующие элементы

После выпрямителя идет фильтр. Его основное предназначение – это отсечка всей переменной составляющей выпрямленного тока. Для более ясной картины нужно составить схему замещения. Итак, плюс проходит через катушку. А затем между плюсом и минусом включен электролитический конденсатор. Вот он-то и интересен в схеме замещения. Если катушка замещается реактивным сопротивлением, то конденсатор при наличии различного тока может быть либо проводником, либо разрывом.

Как было сказано, в выпрямителе на выходе постоянный ток. А при подаче его на электролитический конденсатор не происходит ничего, так как последний является разрывом цепи. Но вот есть небольшая переменная в токе. А если течет переменный ток, то в схеме замещения конденсатор становится проводником. Следовательно, происходит замыкание плюса на минус. Данные выводы сделаны по законам Кирхгофа, которые являются основными в электротехнике.

Схемы устройств большей мощности

Преобразователь мощностью до 400 Вт

Схема состоит из задающего генератора (микросхема А1 — КР1211ЕУ1, зарубежного аналога не имеет — это задающий генератор с двумя выходами: прямым и инверсным, соответственно 4 и 6), двух ключей (полевики VT1 и VT2), трансформатора Т1 (повышающего).

Вывод 1, когда на него подается высокий уровень сигнала, останавливает генератор, в этой реализации не использован, в схеме на него подается сигнал постоянного низкого уровня.

Частота генерации определяется R1 – C1, надежный запуск генератора обеспечивают R2 – C2. Стабилизатор (элементы R3, VD1, C3, стабилизация 8-10 В) питает микросхему.

На выходе — двухтактный каскад: два мощных полевых транзистора IRL2505 (при нагрузке до 200 Вт радиаторы не требуются, если возможна большая нагрузка — радиаторы обязательны).

Трансформатором может быть какой-угодно сетевой с двумя обмоткми на 12 В требуемой мощности, лучше тороидальный, можно другой, но должно соблюдаться следующее условие: по мощности трансформатор должен превышать предполагаемую нагрузку в 2 (это если тороидальный сердечник) – 2.5 раза. Пример: если нагрузкой будут 100 Вт – нужна мощность 250 Вт, если тороидальный — 200 Вт.

Конденсатором С6 (он сглаживает импульс) — может быть К-73-17 либо подобный, напряжением 400 В или выше

Когда мощность потребления большая, ток с 12 В может превышать 40 А, вот почему на сечение и длину шины питания необходимо обратить внимание

Мощный преобразователь напряжения с 12 В на 220 В

Предназначен для нагрузки до 1000 Вт, требующей переменного напряжения 220В. Использованы старые транзисторы П216, которые радиолюбители еще могут найти в своем хозяйстве.

В качестве задающего генератора здесь используются транзисторы VT1, VT2 и трансформатор Т1 – задается частота 200 Гц. Вторичная обмотка Т1 сигнал через конденсаторы отправляет к электродам тиристоров VD1, VD2, которые создают импульсное напряжение в первой обмотке трансформатора Т2.

Неполярный конденсатор С4 (его емкость) подобран так, что его напряжение поочередно закрывает тиристоры. Резистором R3 защищаются цепи 12 В от перегрузки во время открывания тиристора.

У трансформатора Т1:

• у сердечника – пластина Ш16Х10;
• в обмотке 1 – 40+40 витков ПЭЛ 0.8;
• в обмотке 2 – 10+10 витков ПЭЛ 0.3;
• в обмотке 3 – 20+20 витков ПЭЛ 0.3.

В трансформаторе Т2:

• в сердечнике – пластина Ш50Х60;
• в обмотке 1 – 40+40 витков проводом 3 мм в диаметре;
• в обмотке 2 – 460 витков, провод ПЭЛ 0.8.

Использование тиристоров КУ202 позволит собрать подобный преобразователь меньшей мощности.

Также можно применить новые кремниевые транзисторы, в этом случае требуется корректировка режима постоянного тока.

Электрик в доме

Преобразователь напряжения 12/220 своими руками

В настоящее время выпускается достаточно много преобразователей напряжения 12/220 В, рассчитанных на достаточно большие мощности. Но если вам нужен для дачи или гаража для освещения (телевизора,дрели,насоса) простой преобразователь напряжения 12/220, то его можно сделать своими руками. Предлагаемая схемы выгодно отличается от подобных наличием сигнализации разряда аккумулятора.

Это очень актуально, если для питания схемы использовать аккумулятор автомобиля. Хотя лучше, всё же, взять другой аккумулятор, или приобрести для машины новый аккумулятор, а старый использовать для преобразователя. В схеме использовано минимум деталей, но устройство вполне справляется со своей функцией. Такие устройства, которые преобразуют постоянное напряжение в переменное, ещё называют инверторами.

Схема преобразователя напряжения 12/220 В

В схеме обозначено:

• FU1 — предохранитель на 10А.
• R1 — резистор МЛТ-0,5, 150 Ом.
• R2 — переменный резистор СП-1, 22 кОм.
• R3 — подстроечный резистор СП3-16, 1 МОм
• R4 — резистор МЛТ-0,125, 330 Ом.
• R5, R7, R8 — резисторы МЛТ-0,125, 2кОм.
• R6 — резистор МЛТ-0,125 1,5 кОм.
• VD1 — стабилитрон КС 191А.
• C1 — конденсатор К53-1, 50 мкФ х 50 В.
• С2, С3 — конденсаторы КМ-5, 0,1 мкФ.
• С4,С5 — конденсаторы КМ-5, 510 пФ.
• VT1 — однопереходной транзистор КТ 117А.
• VT2, VT3 — транзисторы КТ 827А.
• L1 — светодиод АЛ 307А.
• DD1 — микросхема К561ТМ2.
• Т1 — трансформатор.

Описание работы схемы

Генератор, собранный на транзисторе VT1, генерирует колебания с частотой 100 Гц, частоту можно регулировать подстроечным резистором R3. Триггер DD1.2 делит частоту пополам и на выходах 12 и 13 триггера образуются противоположно направленные по амплитуде импульсы с частотой 50Гц. Импульсы попеременно открывают транзисторы VT2 и VT3, которые включены по схеме двухтактного усилителя мощности. Нагрузкой транзисторов VT1, VT2 являются обмотки 1 и2 повышающего трансформатора Т1, на вторичной обмотке 3 которого и образуется переменное напряжение 220В, 50 Гц.

Стабилизатор выполненный на VD1, R1 и сглаживающий конденсатор С1 служат для питания микросхемы и генератора и исключают влияние работы ключевых транзисторов VT1, VT2 на работу схемы, а конденсаторы С5,С4 уменьшают время переходного процесса (помогают быстрее переключатся этим транзисторам). Триггер DD1 включает сигнальный светодиод L1, при снижении напряжения на аккумуляторе до заданного значения, которое устанавливается переменным резистором R2.

Наладка схемы

1. Отключить «+» от соединения обмоток 1 и 2.
2. Проверить частоту на базах транзисторов VT2 и VT3 с помощью осциллографа, подстроить, при необходимости, резистором R3 до 50Гц.
3. Снизить напряжение источника питания до 10-11В. Добиться постоянного свечения светодиода L1 с помощью переменного резистора R2.
4. Подключить «+» обратно к точке соединения обмоток 1 и 2.
5. Проверить работу устройства от полностью заряженного аккумулятора.

Детали схемы

Транзисторы VT2, VT3 КТ 827 можно взять с любым буквенным индексом, но желательно с самым большим коэффициентом передачи тока базы.

Стабилитрон VD1 можно заменить на любой другой с напряжением стабилизации 8-9В.

Трансформатор можно выполнить на базе магнитопровода ПЛМ 27-40-58. Первичные обмотки 1 и 2 намотать проводом ПБД-2 (ПСД-2) по 15 витков каждую. Вторичную обмотку 3 намотать проводом ПЭВ-2, 0,64 мм — 704 витка.

Конденсатор С2 установить непосредственно на выводах микросхемы DD1.

При отсутствии нужного номинала резисторов и конденсаторов можно составить требуемый из нескольких деталей, как это сделать описано в этой статье.

Печатную плату можно изготовить по технологии, описанной в этой статье.

Параметры преобразователя 12/220

Данный преобразователь напряжения испытывался нагрузкой 100 Вт. Потребляемый ток преобразователя не более 10А, потребляемый ток без нагрузки не более 1А. Преобразователь выдерживает пусковые токи электронасоса, электродрели. Максимальное падение напряжения на выходе — 10 В.

Для питания аппаратуры, требующей синусоидального сигнала, на выходе можно установить сглаживающий прямоугольность импульсов конденсатор, его ёмкость нужно подбирать для достижения наилучшего результата, подбор можно начать с ёмкости в 1 мкФ. Конденсатор должен быть рассчитан на напряжение не ниже 400В.

Будет интересно почитать:

Автоматическое включение света

Датчик движения для освещения в помещениях.

Ионизатор воздуха (люстра чижевского)

Рубрики: Полезные устройства, Электронные устройства, Электросхемы Метки: электроника, электроприборы, электросхема
