Разбираем микроволновку и переделываем трансформатор
Для начала возьмем микроволновку. Внутри данного прибора имеется трансформатор, в составе которого сердечник и две обмотки: первичная и вторичная.
Сердечник трансформатора запаян двумя тонкими сварными швами, как показано на картинке.
Для вскрытия шва придется воспользоваться болгаркой или ножовкой, а, чтобы добраться к обмоткам в трансформаторе, потребуется поработать молотком и долотом.
При извлечении первичной обмотки следует быть предельно осторожным и не повредить её, потому, что она будет использоваться нами в дальнейшем.
Намотка вторичной обмотки обычно очень плотная, поэтому она извлекается с трудом. Так как для сварочного аппарата она не пригодится, то её можно распилить и вытащить частями.

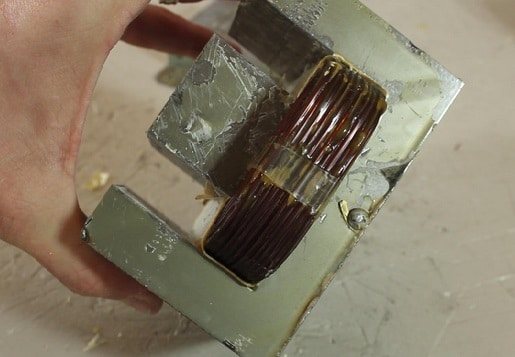

После окончания описанных действий, вы должны получить в свое распоряжение целую и неповрежденную первичную обмотку трансформатора и его сердцевину, разделенную на два куска.
Как использовать направленный СВЧ-излучатель
Мощная СВЧ-пушка может быть использована в таких целях:
- Уничтожение жуков и прочих вредных насекомых. Микроволны превращают молекулы жидкости в пар — так можно истребить жучков, грызущих деревянные постройки. Сама древесина от микроволн не страдает.
- Плавление цветных металлов.
- Сушка и стерилизация круп (убивает жучков и бактерии).
- Вывод из строя подслушивающих устройств. Микроволны препятствует работе любых «шпионских» приборов.
- Помехи для соседского телевизора, включенного на полную громкость, — можно запросто убавить звук. Следует учесть: в 10 м от пушки зависают телефоны, а в компьютерах и телевизорах происходит искажение звука. Запрещается долгое воздействие на эти устройства — они могут взорваться.
- Зажигание ламп дневного света с большого расстояния.
- Кипячение небольшого количества воды.
Намотка трансформатора
Следующий шаг – намотать вторичную обмотку трансформатора. Как материалом для вторичной обмотки воспользуемся медным кабелем, толщина которого будет приблизительно равняться прорезям сердечника. Кабель наматывается двумя витками.
После намотки кабеля, нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-х компонентной эпоксидной смолой.
Когда произойдет высыхание эпоксидки, вид трансформатора должен быть приблизительно таким.
Выходное напряжение в трансформаторе — 2 В, однако, ток — 800 А.
Проверим работоспособность точечной сварки:
Как сделать СВЧ-пушку
Вам понадобится микроволновая печь — подойдет любая, даже сгоревшая. Пушку будем делать из магнетрона — это главный элемент любой СВЧ-печки. Он должен быть в рабочем состоянии. Для создания прибора также понадобится:
- Емкость — например, консервная банка. Лучший вариант — корпус от громкоговорителя.
- Проволока и прочая мелочь, которая может пригодиться при соединении деталей устройства.
Первым делом нужно извлечь магнетрон. Изначально этот элемент создавался для генерирования СВЧ электромагнитных колебаний в РЛС (радиолокационных станциях). В микроволновках установлены магнетроны, генерирующие микроволны частотой 2,45 ГГц.
Как устроен магнетрон
С виду излучатель напоминает радиатор, увенчанный штырем. Мощность излучения составляет 0,7-0,8 кВт. Если покупать магнетрон с рук, на радиорынке, он обойдется вам примерно в 800 рублей.
Принципиальная электрическая схема позволяет досконально разобраться в магнетроне, который по сути диод. Катод накаляется, из него выбиваются электроны. Анод — холодный, имеет резонаторы, усложняющие вид электрополя, образуемого в излучателе. Последний помещен между катушками с током — они создают магнитное поле, которое искривляет прямолинейный путь электронов. Без действия магнитного поля электроны стремились бы к аноду по прямой, а так путь электронов искривлен под воздействием силы Лоренца.
Необходимо обеспечить питание излучателя: например, от преобразователя с зарядным устройством из компьютерного блока бесперебойного питания.
Работать с пушкой нужно крайне осторожно: нельзя, чтобы излучение сфокусировалось на теле, особенно это опасно для глаз.
Зачем нужна антенна
Для целенаправленного действия СВЧ-пушке нужна антенна. Для этого сделайте в банке отверстие.
В банке высотой 175 мм и диаметром 75 мм проделывают сбоку дырку диаметром 20 мм, отступив от донышка на 37 мм. Магнетрон достают из корпуса печки, а провода, идущие к нему, удлиняют проволокой.
Занимаясь конструированием, будьте осторожны. СВЧ-устройство, созданное на основе магнетрона, сильно нагревается, поэтому не включайте его надолго. Следует опасаться СВЧ-излучения: его воздействие на организм до конца не изучено. Работая с излучателем, обязательно пользуйтесь средствами защиты.
Корпус для точечной сварки
После этого, следует заняться изготовлением корпуса для нашего прибора. Он может быть даже деревянным.
Заднюю панель корпуса нужно оборудовать выключателем и проводом питания, для которых следует вырезать пару отверстий.
Следующий этап – это шлифовка, грунтовка и окраска всех деталей
Когда произойдет высыхание окрашенного корпуса, следует окончательно собрать наш прибор.
Следует отрезать два медных проводка, примерно 2.5 см в длину, они будут служить электродами, и зажать их в держателях.
После этого, производим монтаж выключателя кабеля питания к задней панели устройства.
Осуществляем крепление трансформатора на деревянную основу обычными саморезами. Одним из этих саморезов крепится клемма, от которой выводится «земля».
Электрическая составляющая прибора на этом завершена, однако, чтобы обеспечить большую безопасность и удобство, выполним монтаж еще одной кнопки (микрика), которая крепится к верхнему рычагу с некоторым уклоном. Это делается для обеспечения работы точечной сварки только при включенном выключателе и нажатом микрике.
Не стоит забывать о тщательной изоляции всех соединений!
Крепление рычагов производится так: рычаги располагаются один поверх другого, а в боковушках сверлятся отверстия для них, к которые вставляются обычные гвозди, кончики которых загибаются.
Установка контактных электродов выполняется с торцов рычагов.
Для фиксации верхнего рычага используется обычная резинка.
После окончания сборки, прибор должен выглядеть примерно так
Испытания точечной сварки:
Замена сварочных электродов:
Генератор из микроволновки на 220 Вольт
В данном случае потребуется извлечь из микроволновки моторчик, тот, который вращает чашу. Уникальность электромотора от микроволновки в том, что он способен вырабатывать приличное напряжение, свыше 110 Вольт, и имеет мощность в 50 Вт.
Чтобы сделать простой генератор из микроволновки, потребуется взять небольшую банку из под крема с крышкой, в которой и будет собственно установлен мотор. Далее с одной стороны крышки потребуется просверлить отверстие для ручки, которая затем подсоединяется к мотору. Таким образом, вращая ручку, можно задействовать в движение мотор от микроволновки, который будет выдавать электрическое напряжение.
Обязательно с обратной стороны самодельного генератора из микроволновки, следует предусмотреть небольшую розетку или просто вывода, к которым можно было бы подсоединить потребителей тока. Без сомнения, самодельный генератор из двигателя микроволновки станет отличным помощником в походах, там, где нет электроэнергии.
Кроме того, из мотора микроволновки можно сделать эффективный поворотный механизм для инкубатора.
