Цифровой интерфейс HDMI прочно занял свое место на вершине технологий. Лидерские технические характеристики и постоянное обновление спецификаций привели к высокой популярности этого метода передачи данных. Интерфейс HDMI стараются использовать во всех случаях, когда техника имеет для этого подходящие разъемы. И даже в тех случаях, когда гнездо есть только на одном устройстве, пользователи предпочитают подключаться через адаптеры, задействуя именно его. Именно по этой причине актуальность сегодняшней статьи как никогда высока.
Несмотря на относительно невысокую стоимость переходников, многие предпочитают ремонтировать их или даже изготавливать самостоятельно. Однако передача данных – тонкое дело, поэтому, не зная, что и как делать, можно спровоцировать серьезную поломку. Поэтому теория в таком вопросе выступает на первое место. В первую очередь нужно получить представление о том, как организовывается передача данных. После этого идет следующий шаг – понять, какой контакт передает каждый тип данных. В сфере электроники это называется одним словом – распиновка. Именно о ней и пойдет речь. Разберемся, какие типы разъемов встречаются и сколько в них контактов. А также будет описано, какой контакт за что отвечает. Распиновка HDMI кабеля сможет помочь тем, кто хочет изготовить переходник или починить существующий.
Переходник hdmi rca своими руками схема
Те, кто являются обладателями значительного количества аудио- и видеоаппаратуры, стоят перед выбором: сделать самому или приобрести в магазине переходник, который будет конвертировать сигналы разных типов. Что уж и говорить, но заводские устройства стоят весьма немало, однако часто можно обойтись и без них. И в рамках статьи будет рассказано о том, как сделать переходник VGA RCA. Также будут даны ответы на часто задаваемые вопросы.
Что делать, если отсутствует вход HDMI?
Почти все старые телевизоры имеют интерфейс RCA (в народ. Тюльпаны). Можно попробовать пойти в обход, но «с костылями». Понадобится переходник HDMI на тюльпаны.
Пытаться припаять RCA к кабелю HDMI бессмысленно. Первый — интерфейс аналоговый, а второй — цифровой. Для передачи информации между ними понадобится активный преобразователь сигнала, который приктутет.
В магазинах продается 2 типа переходников:
1 HDMI2AV и его аналоги. В этой коробочке есть необходимые порты. Внутри размещенная микросхема, преобразующая один сигнал в другой, при этом даже присутствуетрыньствуетерынерунерунеруног Работает в обе стороны, можно старую консоль подключить к новому телевизору.
2 Проводные переходники. Выглядят, как самый обычный провод, где на одном конце штекеры RCA, а с другой разъем HDMI. Работают «из рук вон плохо», так как для преобразования используется маленькая микросхема поруд комма. Никакого теплоотвода или выравнивания пульсаций здесь не предусмотрено. К тому же здесь отсутствует дополнительное питание.
Напрашивается вывод: своими руками сделать переходник с HDMI на VGA или RCA невозможно!
предпочтительнее брать HDMI2AV. Вследствие сглаживания пульсаций и напряжения, сигнал получается ровным и без помех. Кроме этого, у него есть ряд побочных достоинств:
- Надежность. Коробка крепкая, не скрипит, может устанавливаться за телевизор.
- Региональность. На корпусе можно выбрать регион PAL и NTSC, если вы хотите подключить к новому телевизору старую прику.
- Минимум помех при передаче информации.
- Подключение к любым аналоговым интерфейсам. Через дополнительные переходники можно вывести видео на другие порты: VGA, SCART и так далее
- Выводить видео можно не только с HDMI, но и с DVI. По сути, это один и тот же интерфейс — отличается только распиновка кабеля HDMI. Но если купить вот такой провод — проблемы улетучиваются.
Что собой представляет VGA RCA переходник
Схема данного прибора может показаться сложной, но исключительно до того момента, пока вы в ней не разберётесь. Чем является данное устройство? Это переходник из тюльпанов (RCA разъемов) аналогового видеовыхода в VGA D-Sub на 15 pin-ов. Рассмотренное здесь устройство можно использовать, чтобы подключить DVD проигрыватель или спутниковый тюнер к мультимедийному проектору. Конечно, при условии, что нет возможности работы напрямую посредством однотипного кабеля, что обычно распространено в дешевых или устаревших приборах.
Распиновка HDMI разъема на тюльпан RCA
Создание переходника возможно и в случае с использованием тюльпана. Применяется данный переходник не так часто, а в продаже стоит он не так и дорого. Поэтому лучше приобретать готовый продукт, чем возиться с изготовлением самодельного прибора. Тем не менее и это возможно. Мы не зря приводили выше разделение контактов по цветам. Каждый из цветов – свой канал в системе RGB. Это может помочь в создании переходника на тюльпан RCA. Каждая цветовая группа соединяется с соответствующим «тюльпаном», а звук выводится отдельно.
Стоит отметить, что формат данных в двух разъемах разный, а потому рекомендуется использовать покупные адаптеры, содержащие в себе конвертирующие платы.
В чем заключается идея?
Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.
Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.
Переходник SCART-S-Video
Один тип формата разъема не может существовать, потому что со временем развиваются технологии, появляются более совершенные методы передачи информации без потерь. Но самое главное то, что многие производители стремятся уменьшить габариты своей продукции, поэтому оснащают ее меньшими по размерам разъемами. Одним из таких стал круглый формат на 4 вывода S-Video . Это небольшой по габаритам коннектор с экраном и двумя парами контактов. Такие разъемы стали применять в современных типах аппаратуры практически всех моделей.
В связи с появлением новых форматов потребовалось создавать универсальные переходники для организации связи между внешним устройством и телевизором старого поколения. Такой переходник представляет собой соединительный экранированный кабель, который объединяет разъемы SCART с S-Video. На SCART схема распайки представлена выше, она не имеет особых трудностей для реализации в жизнь.
Распиновка
Как провести распиновку для разъема D-Sub на 15 pin-он? Номера идут слева направо:
1 – R-Y (Pr). 2 – Y. 3 – B-Y (Pb). 4 – Ground – Brown. 5 – Ground – WhtBrown. 6 – Ground R-Y (Pr) – WhtRed. 7 – Ground Y – WhtGreen. 8 – Ground B-Y (Pb) – WhtBlue. 9 – Не нужен. 10 – Ground. 11 – Не нужен. 12 – DDC DAT. 13 – Horizontal Synchronization. 14 – Vertical Synchronization. 15 – DDC Clock.
На кабель-переходник VGA RCA нам требуется шесть пинов из представленных пятнадцати. Как правильно осуществить распайку разъемов и контактов? Ознакомьтесь с данным рисунком, и вам будет понятно, как и что делать.
Итак, давайте посмотрим, что получилось. Если всё правильно было спаяно, то у вас сейчас есть переходник, который может подавать видеосигнал на VGA D-Sub на 15 pin-ов проектора. Как примерно должен выглядеть конечный продукт, можете посмотреть на фотографиях, представленных в статье.
Распиновка HDMI кабеля по цветам
Как и все цифровые интерфейсы, видеоданные HDMI передаются по системе RGB. В этой системе цветов основными являются красный, зеленый и синий. Следовательно, для вывода изображения потребуется три витых пары. Каждая из них защищена собственным экраном. Соответственно, мы получаем три группы по 3 провода, что в сумме дает 9 контактов. Для удобства распайки их объединяют в цветовые группы. Далее эти группы по номерам контактов:
- Контакты 1-2-3 (2-1-3 в мини и 3-4-5 в микро) – красная группа
- Контакты 4-5-6 (5-4-6 в мини и 6-7-8 в микро) – зеленая группа
- Контакты 7-8-9 (8-7-9 в мини и 9-10-11 в микро) – синяя группа.
Как правило, «плюсовой» провод каждой группы окрашен в белый цвет, в то время как «минус» — в цвет, соответствующий группе. Это сделано для того, чтобы распайка HDMI проходила проще и быстрее, а шанс совершить ошибку был ниже.
Что необходимо понимать
Следует отдавать себе отчёт в том, что рассмотренный переходник может обеспечить работу и полноценное функционирование устройства, у которого есть VGA видеовход, только в том случае, если он может приводить автоопределение типа поступающего видеосигнала. Показателем этого будет возможность выбора режима, в котором будут передаваться данные на RGB/YPbPr. На использование позитивно скажется отправка указанных типов сигналов. Почему так?
Дело в том, что RGB и HV.синхр (как, пример, данные, идущие с выхода видеокарты персонального компьютера) преобразовывается в RGB, который имеет синхроимпульсы в зеленом канале (Y). Он, в свою очередь, превращается в цветоразностный YPbPr. И как результат, можно сделать заключение, что эти сигналы не являются одним и тем же, хотя и могут передавать ту же информацию. Поэтому внимательно изучите, как выглядит VGA RCA переходник.
Причины подключения через переходник
Многие пользователи изменяют части ПК по очереди, сначала приобретая компьютер, затем, периферию. На современных видеокартах ведущих производителей нет VGA разъёма – только HDMI и DVI. На старых мониторах, наоборот, присутствует только VGA выход.
Читать также: Как поменять манометр на насосной станции
В подобной ситуации возникает проблема подключения устройств друг к другу. Чтобы решить её, необходим переходник. Учитывайте, что VGA – аналоговый разъём, а HDMI и DVI – цифровые. Для подключения видеокарт RX 400 или GeForce 1000 и выше используют активный переходник – конвертер сигнала.
Видеокабели и переходники: виды и назначение.
В настоящее время существует множество стандартов передачи видеосигнала. Они развивались разными фирмами в разное время и неудивительно, что в разных стандартах применяются разные разъемы и кабели. Если в пределах одного устройства проблем это не вызывает, то при расширении мультимедийной системы рано или поздно приходится столкнуться с проблемами при передаче видеосигнала от одного устройства к другому. Проблемы эти можно подразделить на три вида:
1. Стандартный кабель отсутствует, или его длины не хватает. 2. Сопрягаемые устройства используют один стандарт передачи видеосигнала, но имеют разные разъемы. 3. Сопрягаемые устройства используют разные стандарты видеосигнала.
Первая проблема решается с помощью видеокабелей.
Для решения второй проблем предназначаются переходники, представляющие собой пару разъемов различных стандартов, соединенных в небольшом корпусе. Здесь нужно хорошо представлять себе, какие разъемы применяются в пределах одного стандарта передачи видео и в принципе совместимы друг с другом.
Справедливости ради следует заметить, что странного вида переходники действительно встречаются и даже работают. Но такие переходники всегда идут в комплекте к какой-либо аппаратуре, которая может распознать нестандартный сигнал на разъеме и соответственным образом его обработать. Использование таких переходников на других устройствах может оказаться для этих устройств фатальным.
Для решения третьей проблемы применяются преобразователи видеосигнала. Пользоваться такими следует с осторожностью, убедившись, что преобразователь подходит для вашей техники и не портит качество изображения. Особенно это актуально для преобразователей цифрового сигнала в аналоговый и наоборот.
Распиновка HDMI кабеля на звук
Потребность познакомиться со звуковыми каналами может появиться, если одно из устройств по каким-либо причинам не выводит аудио, передаваемое по мультимедийному интерфейсу. С HDMI такое случается чаще, чем с DisplayPort, так как мультимедийность не учитывает тонкостей производителей. Так или иначе, выход есть. Чтобы не мучиться, спаивая вместе множество разъемов, рекомендуем воспользоваться готовым вариантом. Нужно приобрести адаптер аудио. Его роль – выделить из данных аудио и передать в аналоговом или цифровом формате. Такой способ куда надежнее, а также помогаем сэкономить средства. Отдельное внимание следует выделить на контакт номер 14. В полноразмерном HDMI спецификации 1.4 и новее этот канал отведен под технологию ARC. Этот обратный аудиоканал позволяет избавиться от лишних проводов, передавая звуковые данные в двух направлениях. Использовать его можно и нужно, поскольку применение ARC – это мощный инструмент, способный упростить жизнь.
Характеристики видеокабелей и переходников.
Длина кабеля
должна выбираться с таким расчетом, чтобы его с небольшим запасом хватило для нужного соединения. Брать слишком длинный кабель без необходимости не стоит – даже самые лучшие кабели снижают уровень полезного сигнала, и, чем больше длина кабеля, тем сильнее.
Ферритовые кольца
или
экранирование
кабеля – это способ защиты передаваемого видеосигнала от электромагнитных помех. Следует иметь в виду, что экранирование, как защита от помех, будет малоэффективно, если оборудование не заземлено.
ПВХ изоляция обычных видеокабелей достаточно жесткая, такие кабели обладают малой гибкостью, что может быть неудобно. Резиновая изоляция сама по себе обладает слабой устойчивостью к механическим воздействием, помещение же её внутрь тканевой оплетки
защищает кабель от механических повреждений, сохраняя его гибкость. Нельзя отрицать и эстетическую роль – провод в тканевой оплетке смотрится красивее.
Разъемы
. Для понимания, из какого разъема в какой могут быть переходники, разделим все разъемы по группам, использующим совместимые форматы передачи данных.
Композитное видео – способ передачи аналогового видеосигнала по одному каналу. Рабочие переходники возможны только в пределах одной группы.
RCA (Phono)
применяются для передачи аналогового сигнала – компонентного YPbPr и композитного.
Несмотря на одинаковые разъемы, стандарты несовместимы, завести компонентный выход на композитный вход (как и наоборот) с помощью переходника невозможно.
Распределение контактов
Разъем SCART оснащен несколькими группами контактов, обеспечивающих передачу тех или иных сигналов с телевизора и обратно:
- 5 линий для передачи и приема аудио;
- 9 линий для приема и передачи видеосигнала;
- 2 линии для выбора режимов;
- 3 линии для передачи цифровых данных.
Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.
В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще можно подключать немодулируемые сигналы:
К компонентным относятся видеосигналы RGB и YPbPr. А к S-Video относятся 2 линии. Функцией переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде от внешнего устройства разъем был дополнен лишь в конце 80-х. В те же годы, SCART дополняется 2 линиями передачи видеосигнала S-Video .
Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.
Читать также: Схема мощного преобразователя 12 220 вольт 3000вт
Устройство и работа переходника
HDMI-соединение широко используется в течение последних несколько лет для передачи видео высокой чёткости (отсюда его название, High Definition Multimedia Interface). Так, он может применяться для синхронизации воспроизведения между мониторами и телевизорами. Лёгкость и безопасность соединения дополняются тем, что HDMI – это один кабель без дополнительных штекеров.
Что касается «тюльпана» (разъёма RCA), то он впервые был предложен ещё в 1940-х годах (см. переходник hdmi rca). У него в работе возникает немало трудностей, а подключать его не так удобно, поскольку необходимо правильно воткнуть (притом не перепутав) целых три штекера.
Именно поэтому был разработан переходник HDMI – тюльпан, купить который сегодня можно практически в любом магазине комплектующих или в радиомагазине. В основном он находит применение при конвертировании видео и аудио, а также при соединении между собой более старой и более новой техники.
Если вам понадобилось использовать, например, старую аналоговую камеру для воспроизведения видео на современном телевизоре – вам, вероятнее всего, потребуется переходник HDMI – тюльпан, цена на который, впрочем, не так велика.
Этот переходник представляет собой небольшой аппаратный блок со шнуром, который одним концом соединяется с HDMI-портом, а другим – с тремя штекерами RCA (тюльпаном).
Подключения конвертера
HDMI2AV
Наиболее распространенное устройство. В интернете можно найти массу обзоров и даже прошивок. Средняя цена составляет 500 рублей.
Подготовка устройства
В комплекте идет сам конвертер и провод MiniUSB, блок питания не идет. Подходит любой для телефона на 0,5 ампер. Провод короткий, поэтому лучше купить подлиннее и качественнее.
Для подключения вам понадобится:
- Блок питания. Как было сказано, подойдет обычный от старого телефона, но только не от «быстрой зарядки». Впрочем, питание можно подать от телевизора (если есть разъемы USB) или ТВ-бокса, если вы собираетесь подключать его.
- Кабель HDMI «папа-папа». Здесь используется формат «стандарт».

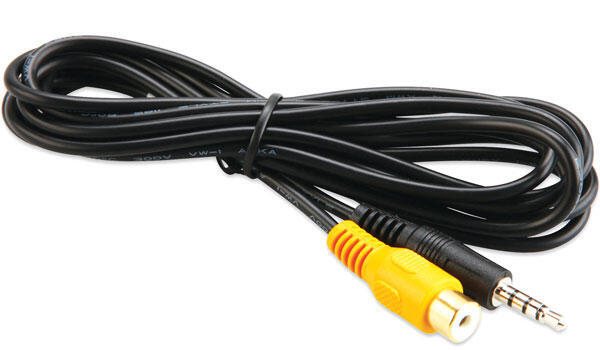

- Тюльпаны «папа-папа». Кстати, если в вашем телевизоре нет подобного разъема, можно купить переходник с колокольчиков на MiniJack.
Теперь можно приступать к подключению.
Подключение конвертора
Сначала подсоедините питание. К сожалению, на корпусе нет светодиода или каких-либо индикаторов работы, поэтому работоспособность сразу проверить не получится.
После необходимо подключить провод HDMI от компьютера или другого устройства. Затем подключить колокольчики к телевизору.
Готовое подключение выглядит следующим образом. Конвертер начинает работать сразу после включения. Необходимо только выбрать нужный порт ввода и на этом готово.
HDMI AVerMedia ET111
Устройства такого типа называют «свисток». В нем содержатся разъемы с колокольчиками, кабель USB для питания и порт HDMI с обратной стороны.
Подключение практически не отличается от предыдущего:
- Сначала необходимо включить питание. Провод здесь впаян в устройство, поэтому его можно вставить в USB разъем устройства.
- Аналогично подключаются и тюльпаны. Здесь разъемы расположены вне корпуса.
- С обратной стороны в разъем HDMI вставляется провод стандартной распиновки.
Есть аналогичные устройства для конвертации VGA и расширенных колокольчиков.
Обратите внимание, что здесь отсутствует переключатель регионов, поэтому некоторые устройства могут не работать. По умолчанию свисток работает в режиме NTSC.
Средняя цена – 3500 рублей.
3RCA
Похожий «свисток», но с немного другой конструкцией. В первую очередь, основное питание здесь оборудовано с помощью зарядки, как на старых приставках.
Тюльпаны же имеют формат «Папа», поэтому дополнительных кабелей не понадобится. Важная фишка: кнопка переключения разрешения. По ее нажатию «свисток» переходит из режима 720р в 1080р.
HD to 3RCA
Простейший китайский переходник, стоящий всего 300 рублей. Сделан очень просто:
- С одной стороны расположен штекер HDMI типа «папа». Он вставляется напрямую в телевизор.
- С обратной стороны находится 3 порта для тюльпанов.
По сути, конвертор предназначен для превращения разъема HDMI в RCA. Конвертор дешевый, удобный, но не имеет дополнительного питания и настроек. По этой причине могут быть проблемы с регионами и помехи.
В российских магазинах часто продаются подделки в аналогичном корпусе. Зачастую там нет преобразователя аналогового сигнала в цифровой.

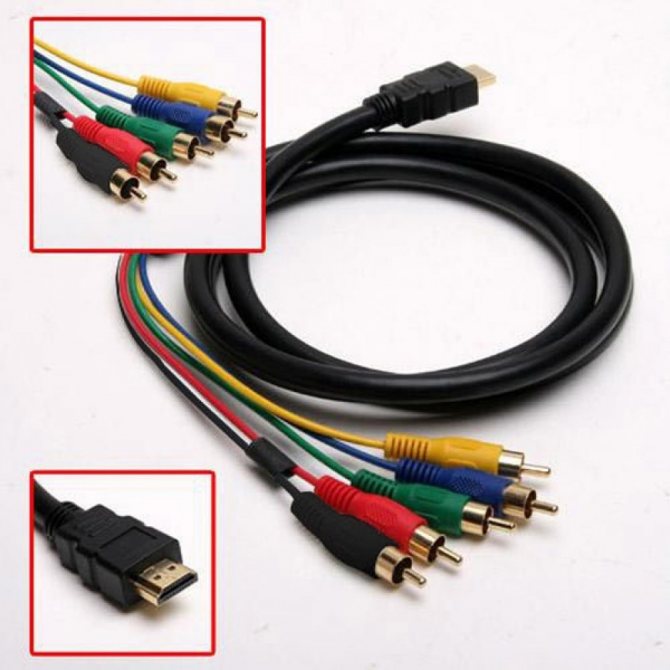

Кабель HDMI – RCA
Пожалуй, худший способ подключения, но самый доступный. Такие кабели продаются почти в каждом магазине электроники. Покупать его не стоит!
Распиновка HDMI разъема не имеет аналоговых выходов, поэтому сигнал от RCA ей «непонятен». В некоторых случаях, такие кабели имеют преобразователь в корпусе штекера. В этом случае они могут работать, но найти его достаточно сложно.
Цена при этом может достигать 400 рублей!
Можно ли сэкономить на покупке переходника?
Как показывает практика народных умельцев, можно смастерить переходник HDMI – тюльпан своими руками. Правда, совсем не факт, что он будет работать как следует и обеспечивать чёткую передачу сигнала. Да и за безопасность аппаратуры никто не в ответе.
Если вам понадобилось использовать переходник HDMI – тюльпан, то за его дополнительную модификацию или любые эксперименты следует браться лишь в том случае, если вы считаете себя специалистом в области радиоэлектроники. Если нет, то лучше всего просто соединить переходник согласно инструкции с двумя устройствами и проверить его работу. Предварительно нужно убедиться, что оба этих устройства работают исправно.
