Как сделать самодельный флюгер в домашних условиях

Существует множество предметов разных размеров и форм, с помощью которых владельцы недвижимости стремятся ее украсить, выделить среди окружающих строений, придать интересный и оригинальный вид. Одним из вариантов таких украшений являются флюгеры. Несмотря на изобилие современных решений, эта деталь внешнего интерьера и по сей день остается актуальной. Она выполняет помимо декоративных практические функции. Сделать флюгер своими руками несложно, но для этого нужно определиться с его устройством, ролью и предназначением.

Назначение и принцип действия флюгера

Многих владельцев частных домов задумываются о том, как сделать флюгер своими руками в домашних условиях с минимумом затрат сил, средств и времени. Однако прежде чем приступить к его изготовлению, не лишним будет узнать о его назначении, устройстве, разновидностях и значении символики. Разберём их более детально.
Флюгер – элемент декора кровли дома и многофункциональное приспособление. Принцип его действия основан на взаимодействии специальной части – флажка – с воздушным потоком. Силой ветра он разворачивается в сторону минимального сопротивления. При этом стрелка-противовес будет всегда показывать направление – откуда дует ветер. При наличии лёгкого пропеллера прибор к тому же будет определять и ветровую нагрузку, а при подключении к другим приборам – ещё выполнять другие полезные функции.

Флюгер для определения направления ветраИсточник alfakrov.com

В зависимости от поставленных перед ним задач он может иметь одно и сразу несколько следующих назначений:

Декоративное.

Является частью оформления экстерьера здания.

Метеорологическое.

Выполняет роль прибора, показывающего силу и направление ветра, а также при подключении счётчика его количественное измерение.

Защитное (для дымохода).

Закрывает выход трубы от попадания осадков, предметов и задувания ветра.

Электрогенерирующий.

При достаточной мощности лопастей и постоянной большой силе ветра возможно подключение генератора для выработки электрического тока.

Кроме того, флюгер может защищать от грызунов – как сам дом, так и рядом расположенную территорию. Однако в таком случае его устанавливаются не на крышу, а непосредственно на участке.

Оригинальный флюгерИсточник stroy-podskazka.ru

Выбор варианта

Бесспорно, красивый и оригинальный флюгер можно приобрести в магазине. Но также есть возможность изготовить его самостоятельно в домашних условиях. Для этого необходимо выбрать подходящий материал и разработать подробный эскиз устройства.

Флюгер можно изготовить из самых различных материалов:

• фанера;
• дерево;
• металл;
• пластик или пластиковые бутылки;
• старые CD-диски.

Два последних варианта подходят для небольших сооружений, которые можно разместить, например, на крыше веранды или беседки. Фанера и дерево являются недолговечными материалами, даже если их обработать специальными средствами.

Металл может выдерживать все изменения погоды и сильные порывы ветра, поэтому его считают самым удачным материалом для декоративного флюгера.

Самым главным этапом является выбор фигурки для флажка. Ведь существуют мнения, что это не просто декоративный элемент, но и некий символ. Поэтому любое изображение имеет свой мистический подтекст.

Символы расшифровываются следующим образом:

• Петух является очень популярным в России, отпугивает злую нечисть.
• Кот является символом домашнего уюта.
• Сова символизирует мудрость.
• Лев – король зверей – указывает на мощь и силу.
• Орел помогает защитить жилище от врагов.
• Аист приносит в дом взаимопонимание и счастье.
• Гусь является символом бдительности, любви и порядка в доме.
• Трубочист является символом удачи.
• Георгий Победоносец защищает дом от любых неприятностей.
• Баба Яга выступает против злого влияния нечистой силы.

При выборе фигурки флюгера для своего дома или дачи, лучше ознакомиться с тем, что она может символизировать.

Необходимо отметить, что существует несколько основных функций, которыми обладает данная конструкция.

• Метеорологическая. Прежде всего, флюгер служит для измерения скорости и силы ветра и указания его направления.
• Защитная. При установке данной конструкции на дымоход, она служит защитой от сильного задувания ветра.
• Отпугивающая. Если на флюгер установить пропеллер и разместить это приспособление не на крыше, а на земле, то вибрации будут отпугивать кротов, грызунов и землероек. Если установить электронный ветряк, то эффект будет сильнее.
• Декоративная. Данное устройство зачастую имеет очень привлекательный внешний вид, поэтому устанавливается на крыше в виде необычного декоративного элемента.

Устройство

Флюгер – простой метеорологический прибор, с помощью которого легко определить, куда дует ветер. Он устанавливается на или на оголовок трубы и служит занятным украшением, ко которое к тому же имеет практическое применение. Конструкция этого прибора включает следующие элементы:

Устройство флюгера

1. Корпус. Корпус или стакан – часть флюгера, в которую вставляют ось и закрепляют розу ветров. С помощью подкосов он фиксируется на коньке крыши. Чтобы сделать корпус своими руками используют отрезок трубы, иногда для облегчения вращения оси в него помещают подшипник.
2. Ось. Осью вращения называют элемент, благодаря которому флюгер вращается. Она изготовляется из армированного прутика, палки или других материалов.
3. Колпачок. Небольшую деталь в виде воронки или круга с отверстием посередине называют колпачком. Он прикрепляется к оси вращения флюгера и служит ограничителем и защитой для корпуса от проникновения влаги.
4. Флюгарка. Флажок прикрепляются на ось вращения, он приводится в действие потоками ветра и указывает его направление. Указывающая часть флюгарки называется стрелкой, а противоположная – противовесом. Опытные мастера могут изготовить эту деталь в виде животного или целой сюжетной картины, при этом для работы им не нужны чертежи, достаточно показать понравившееся фото. Своими руками можно сделать флюгарку из дерева или пластика.
5. Роза ветров. Розой ветров называют указатель сторон света, он представляет собой два скрещенных под прямым углом прутика с буквенными ли цветовым обозначением, по которым можно понять, где находится север, юг, запад и восток. Чтобы правильно сделать розу ветров своими руками, при установке нужно сориентировать указатели по компасу.

Монтаж флюгера

После того, как вы изготовили флюгер своими руками, нужно закрепить его на крыше. Чтобы он правильно определял направление ветра, а не служил бесполезным украшением, следует придерживаться следующих правил:

1. Флюгер устанавливают на самую высокую точку кровли – конек, трубу дымохода или вентиляции. Можно закрепить его на крыше дома, беседки, теплицы. Если вы хотите, чтобы флюгер правильно указывал направление ветра, то устанавливайте прибор на высоту от 4-5 м.
2. В строительных магазинах продаются специальные крепления для флюгера. Они представляют собой уголки для фиксации на коньке крыши. Более дорогие модели оснащаются специальными винтами, с помощью которых можно скорректировать положение флюгера, сделать его точно вертикальным.

Обратите внимание! Чтобы флюгер показывал не только направление ветра, но и силу, изготовляют специальный подвес. Он вырезается из листа металла, пенопласта или тонкой фанеры в виде небольшого прямоугольника. С одной стороны заготовки проделывают отверстие, вставляют в него нитку, а затем подвешивают к стрелке флюгарки. При дуновениях ветра подвес отклоняется, демонстрируя, насколько порыв сильный.

Типы флюгеров

Можно выделить несколько видов флюгеров. Самый привычный из них – метеорологический, определяющий движение ветра. Второй тип – флюгер Вильда. Он определяет ещё и интенсивность ветра, помимо направления. Принцип работы прост – отклонение флюгарки указывает силу ветра, здесь может использоваться пропеллер. Следующий тип – дымоходные. Они обеспечивают защиту трубы от задувания. Декоративные главной своей целью представляют украшение дома. Но и не стоит забывать по Царь-флюгер, который аналогов не имеет.

Сейчас флюгер чаше применяют исключительно в декоративных целях, игнорируя его первоначальное назначение. Изменился и материал, используемый при изготовлении. Поверхность его покрывают слоем специальной краски для защиты от ультрафиолета и влаги. Таким образом увеличивают срок службы изделия. К тому же, они имеют повышенную чувствительность к изменениям ветра, благодаря установке небольших пропеллеров.

Материалом для флюгера сейчас служит медь и сталь. Стандартные размеры для дома – 40 сантиметров в высоту и 70-80 сантиметров длиной, для небольших архитектурных форм используют флюгеры уменьшенного размера.

Особенности и назначение

Флюгером называют прибор из арсенала метеорологов. Он устанавливается на крышу дома, чаще на кровельную часть или на дымоход. Зачастую флюгеры украшают именно частные дома. Этот прибор измеряет силу ветряного потока и его направление. Сейчас, в эпоху современных гаджетов, флюгер кажется пережитком прошлого. Дома можно установить продвинутую аппаратуру, и она точнее определит как направление ветра, так и его силу. Однако флюгеры и по сей день остаются актуальны. В основном, конечно, ради красоты, а не для практических целей. Но порой и технологии могут дать сбой. А старый добрый метод не подведет.

История создания флюгера переносит нас в Древнюю Грецию в 48 год до нашей эры. Эта конструкция была выполнена в виде языческого бога Тритона. Он выглядит как русалка, только мужского рода. То есть у него рыбий хвост, а туловище и голова мужчины. Этот флюгер украшал вершину башни ветров. Высота башни составляла 12 метров, а диаметр ее был приблизительно 8 метров. Башня была восьмигранной. Сделал ее предположительно астроном Кирр. Верхушка Башни ветров была украшена изображениями восьми ветров – северный, северо-восточный, восточный, юго-восточный, южный, юго-западный, западный и северо-западный. Флюгер, возвышавшийся на Башне ветров, в длину был 4-8 футов. Он указывал направление ветра и какой именно бог отвечает за погоду в данный момент. Флюгер Башни ветров, к сожалению, не сохранился до наших дней.

Флюгеры часто украшали крыши домов знатных людей в Древней Греции, особенно богатых землевладельцев. Но для них флюгер носил и практический характер. На нем чаще всего изображались боги Древней Греции.

Популярны флюгеры были также и в странах Скандинавии, точнее, у викингов

Для них знание направления и силы ветра было очень важно, так как они были мореходами и часто передвигались на кораблях. А знание, куда направлен ветер, помогало им в расчетах

Поэтому флюгер зачастую располагался на корабле – либо на носу, либо на специальном шесте на палубе. Он был сделан из дорогих материалов и изображал языческих богов. Только на этот раз боги были норвежскими. Позже флюгер украшал шпили церквей. И вот эти конструкции уже сохранились до наших дней. Если путешествуя по Скандинавии, присмотреться к верхушкам храмов, то можно увидеть этот древний элемент.

В Средние века в европейских странах тоже не забывали о флюгерах. Хозяева больших замков велели устанавливать их на своей крыше. Вместе с функцией определения ветра он служил указателем того, какая именно семья живет в этом доме, так как геральдические отличия отображались на флюгере.

В викторианскую эпоху популярность флюгеров возросла как никогда. В это время они уже не изготавливались руками и по индивидуальному заказу. Таких мастерских было мало и они не успевали обслужить всех желающих приобрести это изделие. Поэтому организовывались производства, которые ставили изготовление флюгера на поток. После викторианской эпохи интерес к этим конструкциям упал. Возрождение их произошло только в 1970-е годы.

Флюгеры разделяются на группы в зависимости от их назначения.

Дымоходный. Этот флюгер располагается вблизи дымохода, точнее, на колпаке трубы от него. Он препятствует попаданию лишнего воздуха в дымоход и при сильном ветре продукты сгорания не задерживаются в дымоходной трубе. Это увеличивает тягу вентиляции и дымохода. Тогда камин и отопление адекватно работает. Подобный прибор устанавливается при наличии камина и помогает его правильной эксплуатации, особенно если в регионе, где построен дом, сильные и порывистые ветра.

Материалы для изготовления флюгера

Правильным материалом для хорошего и долговечного флюгера может быть только металл. Хотя в порядке творческого эксперимента можно выполнить флюгер из дерева. Естественно, через несколько недель от него и следа не останется, но как проверка навыков во флюгеростроении, пойдет и деревянный. Пластиковый флюгер может прожить гораздо дольше деревянного, но в нем нет жизни. Пластмасса, и все тут.

А вот металл — совсем другое дело. Почему не дарят пластмассовых обручальных колец? Правильно, потому что рассчитывают на такие же крепкие узы, как и сам металл. Из золота едва ли кто-то станет ковать флажок флюгера, а вот медный или стальной, или флажок из нержавейки, станут не только долговечным декоративным элементом, но и покажут основательность хозяина и его отношение к своему дому.

Связь флюгера с символикой

Знаете ли вы, что силуэты флюгера напрямую связаны с символикой. Согласно фен-шуй, сам по себе, он считается как некое положительное отношение к соседям.

Раньше их часто применяли в качестве оберегов для дома, и каждый силуэт имел отдельное значение.

Чаще всего хозяева выбирают изображения животных, где: петух отпугивает нечистую силу; сова обозначает мудрость; аист – семейное благополучие; кот – уют; дракон – духовную силу; лев – власть.

Есть и другие фото флюгеров, которые в широком ассортименте представлены в каталогах специализированных магазинов.

Как правильно закрепить флюгер на крыше

Собрать флюгер — это ещё только полдела. Чтобы прибор надёжно функционировал и хорошо просматривался с любого места вокруг дома, его надо правильно установить.

Рекомендации по монтажу флюгера своими руками:

• необходимо крепить устройство таким образом, чтобы его флюгерка находилась в самой верхней точке крыши, на расстоянии не менее 0,5 м от кровли;
• для правильной ориентации указателей (румбов) на местности используют компас;
• вертикальное выравнивание корпуса выполняют при помощи отвеса или строительного уровня;
• крепление ветроуказателя осуществляют при помощи прочных металлических скоб, анкерных и дюбельных соединений;
• перед установкой узел вращения необходимо смазать;
• для того чтобы конструкция выполняла функцию громоотвода, корпус соединяют с контуром заземления при помощи стальной проволоки.

Закрепить флюгер на крыше можно несколькими способами:

1. К печной трубе. Этот вариант является наиболее удачным, поскольку дымоход чаще всего выполняется из кирпича. Чтобы обеспечить устойчивость конструкции при сильной ветровой нагрузке, в верхней и нижней части вертикального основания устройства приваривают прочные металлические кронштейны с отверстиями. Для крепления используют металлические анкеры диаметром от 10 мм. Если дом оборудован вытяжной трубой или металлическим дымоходом, то флюгер можно прикрепить обжимными С-образными хомутами, изготовленными из металлического прутка диаметром не менее 8 мм.
2. К фронтону. Если боковые поверхности двухскатной крыши зашиты кирпичом, то корпус ветроуказателя крепят в верхней части фронтона точно так же, как в случае с дымовой трубой. Если же для обшивки торцов кровли используются доски, то в них проделывают сквозные отверстия, а для крепления используют накладки или шайбы площадью не менее 25 кв. см.
3. К коньку. Конёк чаще всего изготавливается из дерева, поэтому этот вариант следует рассматривать только при невозможности закрепить флюгер иным способом. Чтобы надёжно зафиксировать конструкцию на крыше, корпус следует оснастить опорными лапами, которые обеспечат её устойчивость.
4. К элементам стропильной системы. Такой способ монтажа обеспечит превосходную жёсткость и устойчивость ветроуказателя, но потребует проделать отверстие в кровельном материале. Закрепить устройство можно при помощи подходящих скоб или хомутов. Если конструкция флюгера позволяет проделать сквозные сверления в его вертикальной стойке, то можно закрепить устройство при помощи гвоздей или мощных саморезов. Недостаток подобного способа заключается в нарушении целостности кровли и, как следствие, необходимости в дополнительной гидроизоляции.

Выбирая место для установки флюгера, следует руководствоваться не только критериями эстетики, функциональности и надёжности, но и позаботиться о безопасности монтажных работ и возможности обслуживания ветроуказателя в дальнейшем.

Принимая решение украсить дом флюгером, подойдите к этому процессу со всей ответственностью. В первую очередь устройство должно быть надёжным и устойчивым и лишь затем — красивым и функциональным. Не забывайте и о том, что фигурка на крыше так или иначе будет рассказывать окружающим о том, какой вы человек — мечтательная, романтическая натура или независимая, прагматичная личность. Правильно используйте символизм флюгера, и он привлечёт к вашему дому удачу и благополучие.

Этапы производства изделия

Первым делом определитесь с дизайном приспособления, после чего составьте чертеж, на котором будут отражены абсолютно все детали. Далее алгоритм действий таков:

1. Изготовьте вертикальную опору из арматуры, трубы или иного металлического стержня. Длина составляет 125 мм, а диаметр — 13 мм.
2. В верхней части плашкой нарежьте резьбу под крепление горизонтальной части изделия.
3. В нижней части установите подшипник, который позволит флюгеру оборачиваться вокруг оси. Важно, чтобы в подшипник не попадала грязь и вода. Для этого на него надевается колпачок из металлического листа (некоторые делают колпачок из крышки пластиковой бутылки).
4. Крепление декоративного элемента осуществляется за счет установленных внизу четырех пластин, с одной стороны прикрепленных сваркой к металлической оси. На другой стороне проделываются отверстия для саморезов, которыми флюгер крепится к кровельному материалу.

Поскольку флюгер с пропеллером — конструкция динамичная, его не устанавливают на высоких домах, так как не будет видно, как сильно вращается винт.

Основная часть — «самолет» — вырезается из железного листа, фанеры или пластика. Пропеллер же изготавливается исключительно из металла. Лопасти вращающегося элемента располагаются под небольшим углом относительно друг друга. Сделать пропеллер можно из оцинкованного листового железа, используя ножницы по металлу. По центру полосы-заготовки проделывается отверстие под крепежный элемент, затем края полосы немного поворачиваются в разные стороны. Вариантов крепления пропеллера к самолету существует два:

• Если флюгер фанерный, пропеллер можно прикрепить саморезами к его торцевой части. Крепеж не закручивается до конца, чтобы оставалась возможность вращения.
• К носовой части металлического самолета сваркой или пайкой крепится маленький штырь, на конце которого должна быть резьба, куда накручивается гайка и шайба. Так мы получаем и крепеж, и ограничитель. Штырь может быть без резьбы, но со шляпкой, однако этот вариант подходит в случае уже надетого пропеллера.

Монтаж готового флюгера на крышу

Недостаточно просто знать, как сделать флюгер своими руками из подручных материалов, необходимо ещё правильно установить его по частям света и вертикали, а также надёжно закрепить в соответствии с материалом кровли. В общем виде процедура монтажа выглядит следующим образом:

• Изначально конструкция собирается, затем проверяется на правильность сборки.
• Подготавливаются элементы крепежа.
• Устройство вносится на кровлю и устанавливается с выверкой по компасу (при наличии розы ветров) и вертикали по строительному уровню.
• Блок крепления фиксируется на саморезы, гвозди или иные элементы крепежа.

Перед окончанием монтажных работ необходимо удостовериться, что все части флюгера на месте – особенно подшипник или шарик для поворотной оси. Без последнего элемента прибор не будет правильно функционировать. От этого будет зависеть лёгкость воздействия минимальной ветровой нагрузки на флажок и его ответная реакция.

Сборка и монтаж флюгера

Сначала определяемся с местом установки. Считается, что хорошо, когда из-за флюгера не нарушена симметричность конструкции крыши. Так, если на кровле имеются трубы, прикреплять приспособление лучше к ним. Если труб нет, крепите флюгер к коньку. Чтобы установить изделие на коньке, потребуется всего две полосы (крепежных элемента), которые располагаются точно под углом скатов. Порядок сборки на месте установки:

1. Монтируется основная часть из трубы. Она крепится к коньку с помощью длинных саморезов. Важно производить крепление не к материалу кровли, а к обрешетке.
2. Внутрь трубы устанавливается подшипник.
3. Сверху вставляют ось с предварительно надетым на нее защитным колпачком.
4. Снизу трубы подшипник закрепляется при помощи гайки и шайбы.

Внутренний диаметр трубы определяется внешним диаметром подшипника. Так как флюгер располагается под открытым небом, каждый раз во время дождя он будет подвергаться воздействию воды. В связи с этим металлическую конструкцию рекомендуется смазать солидолом после покраски изделия. Периодически нужно подтягивать резьбовые соединения, смазывать подшипник и так далее. Все детали и узлы должны иметь большой запас прочности, особенно крепления, ведь на флюгер действуют серьезные ветровые нагрузки, да и осадки добавляют проблем.

Этапы создания

Изготовление флюгера – дело достаточно ответственное и хлопотливое

Неправильная форма даже одной на первый взгляд мало важной детали приведёт к тому, что прибор не будет исправно работать. Поэтому производство подобного устройства лучше доверить настоящим профессионалам

Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

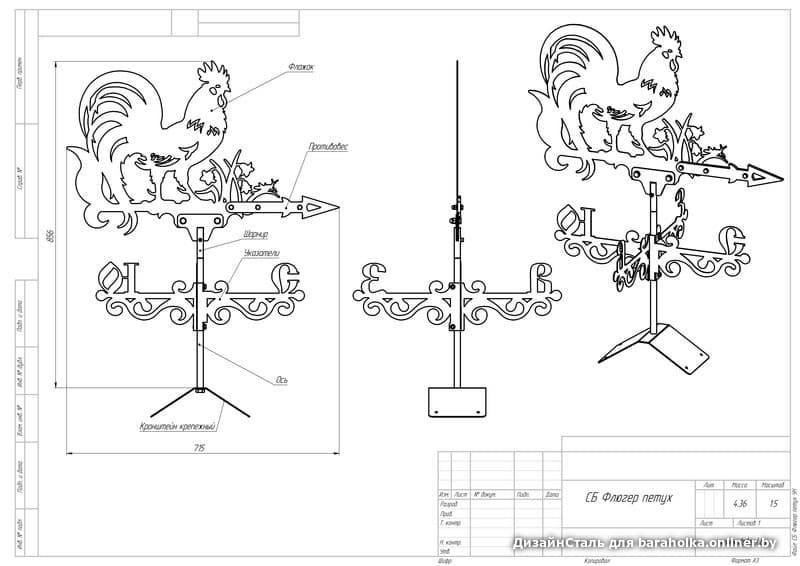

• Изготавливается чертёж конструкции флюгера.
• Выполняется рисунок главной фигуры в полном масштабе на большом листе бумаги.
• Затем фигура вырезается ножницами.
• Полученный трафарет прикладывается сверху на подходящий по размерам лист нержавеющей стали толщиной около 2 мм.
• Обводятся маркером/карандашом/мелом контуры фигуры.
• Затем лист зажимается в верстатке.
• После этого с помощью электрического лобзика вырезается точно по обведённому контуру необходимая фигурка.
• Далее по краям убираются заусенцы, снимаются неровности, доводятся углы.
• Вырезанному контуру придаются элементы художественной обработки – проделываются глаза, рот, нос, усы и т. д.
• После этого изготавливается флюгарка из металлического прутка с противовесом.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

На этой странице Вы можете увидеть библиотеку наших силуэтов для флюгеров. Эти примеры Вы можете использовать для создания собственных уникальных флюгеров для дома. Фото и эскизы флюгеров различной тематики.

Знать направление ветра бывает полезно, ведь недаром почти на все крыши издавна устанавливают указатели ветра — флюгеры. Есть совсем простые модели — просто стрелка, которая показывает куда направлен поток воздуха. Есть целые произведения искусства — объемные макеты. О том, как и из чего сделать флюгер своими руками и будем говорить дальше.

Видео описание

В этом видео показано, как сделать флюгер из листа нержавейки:

• Все элементы перед фиксацией тщательно выверяются, чтобы не было перекосов по массе.
• Фигурка приваривается к флюгарке с противовесом.
• Внизу к ней присоединяется поворотная ось.
• Для неё в свою очередь изготавливается кронштейн в виде двух пластин под углом кровли и выходящей из угла трубы, в которую будет вставлена поворотная ось с шариком для лучшего вращения.
• Когда все элементы готовы, их собирают и проверяют на работоспособность.
• Далее флюгер красится, обрабатывается и доводится до завершённого состояния.
• В завершении устройство устанавливается на крыше с выверкой по вертикали с помощью строительного уровня.

В ходе изготовления важно соблюсти пропорции, углы, равновесие и расстояние между всеми узлами – чтобы флюгер работал даже от малейшего дуновения ветра

Рекомендации, как сделать флюгер с пропеллером своими руками

Каждый владелец загородной недвижимости хочет сделать свой дом красивым и уникальным. Если знать, как сделать флюгер с пропеллером своими руками, то можно оборудовать им любое строение. Несмотря на наличие современных приборов с программным обеспечением, флюгер остается довольно точным устройством для определения направления и силы ветра, которое работает круглосуточно, не нуждаясь в источниках энергии, регулировке и частом обслуживании. Кроме того, эти изделия выполняют практические функции, отгоняя птиц, которые могут уничтожить урожай. Имея немного свободного времени, можно самому изготовить флюгер из подручных материалов, которые всегда найдутся в кладовке.

Схема устройства флюгера. Несмотря на наличие современных приборов с программным обеспечением, флюгер остается довольно точным устройством для определения направления и силы ветра.

Коротко о главном

Флюгер взаимодействует с воздушным потоком и показывает его направление. При подключении к датчику он также способен измерять его скорость. В зависимости от назначения и конструкции существуют следующие его разновидности:

1. Декоративные.
2. Метеорологические.
3. Защитные для трубы дымохода.
4. Вырабатывающие электрический ток.
5. Отпугивающие грызунов и птиц.

В стандартном исполнении в его состав входят флажок, стрела, противовес, вертикальная ось с блоком и элементами крепления, пропеллер и защитный колпачок. Главная самая заметная его часть – флюгарка – может изготавливаться в виде различных фигур – петуха, кота, льва, лошади и т. д.

В качестве материала изготовления, как правило, берётся дерево, сталь, медь, пластик и фанера. Все они имеют характерные плюсы и минусы. При монтаже флюгера необходимо соблюдать его ориентацию по вертикали и частям света – при наличии розы ветров. Изготавливается элементарная модель достаточно легко по инструкции, но более сложные и качественные варианты доступны лишь профессионалам.

Разновидности метеорологических конструкций

Все флюгеры условно делятся по своему назначению (не считая декоративное). Итак, виды флюгера могут быть:

Метеорологические. Специалисты часто называют их еще анеморумбометрами. Такое мудреное название напрямую связано с использованием их метеорологами. Такая система оборудована специальными датчиками, которые передают данные на компьютер.

Флюгер Вильда. Кроме направления ветра, могут еще замерять его силу благодаря встроенной пластине.

Дымоходный флюгер. Дополнительной функцией является предотвращение обратной тяги в печной трубе, и проникновения осадков, пыли, и прочего. Альтернативой будет прикрытие дымником.

Изготовление флюгера собственными руками задачка не сложная, но очень нужная.

Единожды установив такую конструкцию у себя дома, сложно будет представить, что когда-то все было иначе. Отважившись на такое предприятие, вам понадобится терпение и все необходимые материалы с инструментами.

Выбор и нанесение рисунка

Объекты для отображения силуэта флюгера самые различные, можно выбрать готовый понравившийся силуэт или сюжет. А часто используют фотографии любимых домашних животных, как правило, это кошки или петухи. Нередко изображают ангелов или бесов, в общем – разнообразие таково, что перечислить невозможно. Размер рисунка нужно согласовать с размером и формой дымохода.

Даже не обладая художественными навыками, можно легко перенести понравившийся контур своими руками по координатной сетке, затем вырезать его на бумаге и использовать в качестве трафарета для нанесения рисунка на металл. Изготовление сводится к вырезке по контуру.

Флюгер самолет своими руками

С практической точки зрения, флюгер не является обязательным атрибутом двора. Метеорологические измерения можно проводить по современным приборам. Чаще всего флюгер изготовляют своими руками для украшения крыши здания и как дань национальной традиции. Простые ветряки для детей делают из подручных материалов, украшая ими двор или сад. Более сложные конструкции изготавливают из металла или дерева. Их крепят на дымник или просто фиксируют на крыше. Самой популярной моделью ветряка является самолет.

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

• Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
• При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

• Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
• Подшипник качения;
• Ось вращения;
• Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Паспорт счетчика электроэнергии меркурий

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Изготовление и установка флюгера

В первую очередь необходимо определиться с местом установки. Как правило, основой является печная труба. Она должна быть достаточной толщины, чтобы выдержать давление флюгера. Если труба асбестовая, то ее стенки можно усилить стальными накладками. Для кирпичной трубы усиление не нужно. Сбоку трубы крепится основание в виде полочки. На нее будет установлен флюгер. После подготовки основы проводится сборка.

Проводится она в такой последовательности:

1. Отпиливается кусок стальной или латунной трубы длиной 120 мм. В ней просверливаются отверстия для крепления уголков. Уголки крепятся к опоре заклепками или болтами. Для этого в отверстиях делается резьба.
2. В оба конца трубы вставляются подшипники. Закрепить их можно с помощью сварки или методом прессования. Зафиксировать подшипники можно термическим способом. Для этого конец трубы нагревают и вставляют в него подшипник. После остывания труба прочно обжимает подшипник. В трубу набивается солидол.
3. Верх корпуса закрывается колпачком. Для этого используется латунная или пластиковая заглушка. Для достижения герметичности наматывается изоляционная или сантехническая лента. Между колпачком и корпусом укладывается войлочный сальник.
4. Изготавливается флюгарка. Сначала на бумаге делается рисунок. Потом с помощью копировальной бумаги он переносится на материал. Проводится выпиливание и шлифовка фигурки. Размер фигуры должен быть пропорциональным строению, на которое она устанавливается. Как правило, длина составляет 400-600 мм, оптимальной высотой считается 200-400 мм.
5. Когда фигурка готова, проводится ее закрепление на несущем стержне. Делается это с помощью болтов, хомутов или сварки. Осуществляется покраска или лакировка заготовки.
6. Монтируется пропеллер. Он может быть закреплен на флюгарке или на несущем стержне. Это зависит от модели флюгера. Оптимальным вариантом является использование болта. Пропеллер закрепляется на болту между двух шайб. Для увеличения ресурса рекомендуется насаживать пропеллер на подшипник. Так он будет работать значительно тише.

Для лучшей зрелищности на основу устанавливается роза ветров. Она делается из проволоки и листового металла. Флюгер на крышу устанавливается в собранном виде или поэтапно. Удобнее сначала смонтировать основание. После этого останется вставить в него флюгарку, закрепленную на стержне, и скрепить детали между собой.

Назначение и принцип работы

Компактный флажок вращается вокруг оси от порывов воздуха. Конструкция одновременно играет практичную и декоративную роль. Ранее устройство использовали для измерения силы ветра, потом стало оригинальным украшением крыши.

Что такое флюгер

Флюгер – простой метеорологический прибор, который под воздействием воздуха поворачивается в сторону меньшего сопротивления. Конструкция наглядно показывает силу и направление ветра. Устройство защищает дымоход от порывов, препятствует возвращению смога обратно в жилье.

Конструкция с собакойИсточник orgpage.ru

Традиционно флюгеры устанавливали на крышах домов в Европе. Запоминающаяся деталь редко повторялась, поэтому каждое жилье становилось оригинальным. Элементы визуально акцентировали род деятельности владельцев недвижимости или несли защитную функцию.

Составные части

Конструкция флюгера состоит из обязательных деталей. Флажок – запоминающаяся, декоративная часть устройства, которую располагают на вертикальной оси. Чтобы уравновесить флюгарку, с противоположной стороны нужен противовес. Элементы имеют одинаковую массу, поэтому при установке стоят ровно.

Корпус используют в качестве опоры для флюгера. В остов устанавливают вертикальную ось конструкции. Несущий стержень (мачта) удерживает вес декоративной детали и при сильном ветре не ломается. Подшипники (шарики, цилиндры) внутри устройства обеспечивают свободное вращение.

Из чего состоит ветрякИсточник build-experts.ru

Защитный колпачок выполняют в форме конуса или сферы, располагают над остовом. Задача элемента – ограждение корпуса и движущихся деталей от влаги и мусора. Для фиксации устройства на крыше используют крепежи:

• уголки;
• накладки;
• ботлы;
• гайки.

Роза ветров – указатель сторон света, который крепят под флажком. Деталь состоит из двух ровных прутьев, соединенных под прямым углом. На 4 конца монтируют румбы с буквенными символами. Скорость ветра поможет определить пропеллер, созданный из пластин. В современных устройствах дополнительно устанавливают электронные датчики (энкодеры).

Виды конструкций

Выбор дизайна флюгера зависит от роли, которую будет исполнять устройства. По функциональности делят на 6 видов:

• Анеморумбометры. Метеорологические модели измеряют скорость и направление ветра. В профессиональных приборах установили блоки питания и датчики, которые преобразуют характеристики воздуха в сигналы. Фиксируют точные показания и передают данные в аппаратуру через кабель.
• Флюгеры Вильда. Механические конструкции для замера направления и силы ветра в домашних условиях. Дополнительно несут декоративную функцию.
• Дымоходные. Монтируют над отверстием, перекрывают доступ ветру. За счет вращения устройства предупреждают обратную тягу в трубе и защищают помещение от проникновения продуктов горения.
• Пугала. Флюгеры издают неприятные звуки, отпугивающие птиц от гнездования в трубах или посадок на участке.
• От грызунов. Устройства с пропеллером монтируют в землю на опоре. Вращающиеся лопасти вентилятора создают вибрации, которые передаются в почву и прогоняют мышей, землероек и кротов.
• Электростанции. Во время работы ветряные флюгеры генерируют электричество.

Профессиональный анеморумбометрИсточник ru.lifehackk.com

Устройства устанавливают на козырьке дома, на крыше веранды или беседки. Часто конструкции совмещают 2-3 функции, позволяя экономить место на кровле. Отпугивающие варианты от птиц монтируют на трубе или деревьях. От грызунов рекомендуют размещать несколько аппаратов в разных местах участка (по периметру, в центре).

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

Более традиционные силуэты — волк, кошка, медведь.

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

Края заготовки флюгера зачищаем болгаркой.

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90 о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Этапы создания

Изготовление флюгера – дело достаточно ответственное и хлопотливое

Неправильная форма даже одной на первый взгляд мало важной детали приведёт к тому, что прибор не будет исправно работать. Поэтому производство подобного устройства лучше доверить настоящим профессионалам

Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

• Изготавливается чертёж конструкции флюгера.
• Выполняется рисунок главной фигуры в полном масштабе на большом листе бумаги.
• Затем фигура вырезается ножницами.
• Полученный трафарет прикладывается сверху на подходящий по размерам лист нержавеющей стали толщиной около 2 мм.
• Обводятся маркером/карандашом/мелом контуры фигуры.
• Затем лист зажимается в верстатке.
• После этого с помощью электрического лобзика вырезается точно по обведённому контуру необходимая фигурка.
• Далее по краям убираются заусенцы, снимаются неровности, доводятся углы.
• Вырезанному контуру придаются элементы художественной обработки – проделываются глаза, рот, нос, усы и т. д.
• После этого изготавливается флюгарка из металлического прутка с противовесом.

Выбор фигурки для флюгера

Издавна флюгер служил вывеской, еще до появления именных табличек он точно указывал, кто живет в доме. Поэтому оригинальный и беспроигрышный вариант – флюгер в виде символа профессии хозяина дома. Раньше дом портного можно было узнать по сапогу на флюгере. Если вы работаете экономистом или юристом в области уголовного права, ваш флюгер может быть гораздо интереснее, выбор фигурки зависит только от фантазии. Самые распространенные общие символы, используемые на флюгерах:

• грифон – могущество и процветание;
• петух — защитный символ, предохраняющий дом от воров, пожаров и других неприятностей;
• сельскохозяйственные животные – достаток и дружная семья;
• аист – символ счастливой семейной жизни;
• популярны различные китайские символы, самый часто используемый — дракон – сила, могущество и мудрость.

Флюгер устанавливается в самой высокой и открытой точке крыши. Это может быть дымоходная труба или конек крыши. Часто флюгер устанавливается так, чтобы он был виден из окна дома, в этом случае можно определять скорость и направление ветра, не выходя на улицу.

Видео описание

В этом видео показано, как сделать флюгер из листа нержавейки:

• Все элементы перед фиксацией тщательно выверяются, чтобы не было перекосов по массе.
• Фигурка приваривается к флюгарке с противовесом.
• Внизу к ней присоединяется поворотная ось.
• Для неё в свою очередь изготавливается кронштейн в виде двух пластин под углом кровли и выходящей из угла трубы, в которую будет вставлена поворотная ось с шариком для лучшего вращения.
• Когда все элементы готовы, их собирают и проверяют на работоспособность.
• Далее флюгер красится, обрабатывается и доводится до завершённого состояния.
• В завершении устройство устанавливается на крыше с выверкой по вертикали с помощью строительного уровня.

В ходе изготовления важно соблюсти пропорции, углы, равновесие и расстояние между всеми узлами – чтобы флюгер работал даже от малейшего дуновения ветра

Самолет ветряк из фанеры

Более надежную и в то же время простую конструкцию можно сделать своими руками из листовых материалов. По долговечности выигрывает листовая сталь, но она более сложна в обработке. Проще сделать флюгер самолет из влагостойкой фанеры.

Процесс изготовления предусматривает следующие шаги:

Выкройку самолета можно самостоятельно нарисовать на большом листе бумаги или распечатать с интернета. Самая простая схема, как показано на фото, состоит из треугольников.

Изготовленный своими руками флюгер осталось закрепить в самой высокой точке крыши.

На этом видео показано изготовление красивого флюгера самолета:

Коротко о главном

Флюгер взаимодействует с воздушным потоком и показывает его направление. При подключении к датчику он также способен измерять его скорость. В зависимости от назначения и конструкции существуют следующие его разновидности:

1. Декоративные.
2. Метеорологические.
3. Защитные для трубы дымохода.
4. Вырабатывающие электрический ток.
5. Отпугивающие грызунов и птиц.

В стандартном исполнении в его состав входят флажок, стрела, противовес, вертикальная ось с блоком и элементами крепления, пропеллер и защитный колпачок. Главная самая заметная его часть – флюгарка – может изготавливаться в виде различных фигур – петуха, кота, льва, лошади и т. д.

В качестве материала изготовления, как правило, берётся дерево, сталь, медь, пластик и фанера. Все они имеют характерные плюсы и минусы. При монтаже флюгера необходимо соблюдать его ориентацию по вертикали и частям света – при наличии розы ветров. Изготавливается элементарная модель достаточно легко по инструкции, но более сложные и качественные варианты доступны лишь профессионалам.

Как сделать поворотный узел

Потребуется один стальной шарик, в котором при помощи сверла делается небольшое отверстие. При этом крышка обязательно должна быть присоединена сваркой к отрезу заранее подготовленной трубы (размер определяется чертежом).

Для того, чтобы стрелочные трубки более слитно прилегали к шарику, с обеих сторон просверливаются углубления. Именно к ним в дальнейшем понадобится приварить два конца стрелы.

• Почтовый ящик своими руками — красивое украшение и полезное дополнение на загородном участке
• Домик для детей — место где сказка становиться реальностью, создаем самостоятельно
• Мостики для дачи — живописный элемент ландшафта на загородном участке

Завершающим этапом будет присоединение к шару стержня, чьей основой станет профильная труба и отчасти круглая трубка.

Основные этапы изготовления флюгера

Чтобы сделать флюгер своими руками, прежде всего, подготовьте его уменьшенный эскиз на миллиметровой или другой размеченной бумаге, или же шаблон понравившейся фигурки в натуральную величину. Кроме этого вам понадобятся следующие материалы и инструмент:

• лист металла толщиной 1.5 – 2 мм;
• проволока диаметром 3 мм;
• стальные трубы диаметром 15 мм, 22.5 мм, 25 мм;
• медная трубка Ø18 мм;
• 50-миллиметровый отрезок трубы Ø 60 мм;
• металлопрокат квадратный 15х15 мм;
• стальной шар Ø 80 мм;
• шарик от шарикоподшипника Ø 15 мм;
• металлопрокат круглый Ø 12 мм;
• металлическая пластина 60х60 мм толщиной 12 мм;
• угловая шлифмашина (УШМ, болгарка);
• электролобзик;
• молоток;
• зубило;
• набор напильников;
• электрическая дрель и набор сверл по металлу;
• сварочный аппарат.

Ниже мы расскажем о том, как сделать флюгер своими руками. Воспользовавшись нашими инструкциями и чертежами, всю работу можно проделать за один день. Правильно интерпретировать наши рекомендации помогут фотографии отдельных этапов, а также видеоролики.

Процесс изготовления флюгера своими руками можно разделить на несколько стадий:

• подготовительные мероприятия;
• вырезание фигур;
• подготовка стрелы;
• изготовление вращательного механизма.

Работая с металлом важно не забывать о технике безопасности. Сварочные работы надо проводить в проветриваемом помещении, вдали от горюче-смазочных материалов

При этом важно использовать специальные перчатки и защитный щиток, а одежду выбирать из натуральной ткани достаточной толщины.

Материалы и инструменты

Обычно конструкция простого флюгера включает в себя следующие элементы:

• Флажок, который поворачивается по направлению ветра. Он может иметь простую геометрическую форму либо необычное декоративное исполнение и являться главным украшением устройства.
• Стрела. На ней чаще всего и размещается фигурка.
• Противовес. Его располагают в противоположной стороне от флажка. Он должен иметь большую массу, чем масса флажка, тогда он сможет возвращаться в начальное положение.
• Вертикальная ось. Она крепится либо на подшипнике, либо на шарике из металла, позволяющем конструкции вращаться.
• Колпак предотвращает попадание воды в подшипник.

Флажок лучше всего изготавливать и металла, например, он может быть медным или стальным. Так он будет гораздо долговечнее, чем изделие, для изготовления которого использовалось дерево или листы фанеры.

Всегда есть возможность изготовить кованое изделие, но оно будет иметь достаточно большой вес, и сделать самостоятельно его под силу не всем. А работа мастера будет стоить дорого.

Любой материал должен быть обработан защитным покрытием, например краской, для противостояния воздействию окружающей среды.

Основание и ось должны быть металлическими, так как это очень прочный материал для их конструкции.

Для изготовления флюгера своими руками потребуются специальные инструменты:

• электролобзик по дереву или металлу (он пригодится для того, чтобы вырезать флажок);
• дрель;
• молоток;
• паяльник;
• тиски;
• плоскогубцы;
• шлифовальная машинка и напильники;
• наждачная бумага.

Красивый деревянный флюгер в виде самолёта

На изготовление такого флюгера требуются навыки плотника, но и выглядит он красиво, заодно эти навыки можно и приобрести.

Из относительно сложных инструментов, помимо лобзика, дрели, шуруповёрта и болгарки потребуются:

• тиски и
• электрорубанок (возможно получится обойтись и без него).

Как и в предыдущем варианте сначала изготавливается пропеллер, выглядит такой пропеллер уже куда лучше чем в первом варианте, но и навыков и инструментов требуется больше.

Лопасти пропеллера делаются в данном случае из фанеры. Фюзеляж изготавливается из брусков, выпиливая их лобзиком, подрезается электрорубанком. Все подробности сборки и изготовления рассказаны в видео.

В этом же видео (в конце) показан интересный вариант флюгера с движущимися фигурками. Только зачем-то автор сделал фигурки в которых женщина колет дрова, а мужчина сидит и пьёт… Не красиво, но принцип понять пойдёт.

Рекомендую: Как дёшево построить дом и обустроить свой дачный или загородный участок

Добротность металлической конструкции

Новичкам приступать к выполнению флюгера на дом из металла, будет достаточно сложно. Если трудности не пугают, то нужно подготовить трафарет будущего изображения или эскиз, если работа будет происходить с нуля.

Для этих целей удобней всего использовать картон, поскольку его потом будет проще перевести на металлическую пластину.

Также понадобится макет поворотной части и стрелки, именно они будут в будущем показывать направление ветра.

В чертеже обязательно должно быть прописано все до мелочей, начиная от параметров стрелки и заканчивая узлом поворота.

Варианты обустройства

По отзывам профессиональных строителей обустройство флигеля на крыше – это самый дешевый способ увеличить полезную жилую площадь частного дома. Однако, помимо этой функции небольшая пристройка делает внешний вид кровли более оригинальным, декоративным и замысловатым. Существует 2 варианта монтажа мезонина на крыше:

1. Самый простой, экономичный и практичный способ смонтировать флигель на крышу – это запланировать его строительство во время составления проекта. Этот вариант позволяет заранее точно определит совокупный вес дома с учетом веса мезонина, чтоб сделать фундамент и стропильный каркас достаточно прочным.
2. Второй способ устройства мезонина – реконструкция уже готовой кровли. Однако, при этом перестраивается стропильная система крыши, происходит перераспределение нагрузки на фундамент и нарушает герметичность кровельного покрытия.

Важно! С точки зрения объема и сложности работ, а также количества затрат, намного проще запланировать строительство флигеля во время составления проекта дома. В случае реконструкции уже готовой крыши придется практически полностью перестраивать стропильный каркас и снимать кровельное покрытие.

Виды флигелей

Влияние флигеля на конструкцию

Опытные мастера, что флигель можно пристроить практически к любому частному дома. При планировании такой кардинальной реконструкции нужно учитывать конструктивные особенности кровли, этажность и высоту дома, несущую способность фундамента, несущих стен и перекрытий. Ведь пристройка мезонина к крыше оказывает на ее конструкцию огромное влияние:

• Существенно увеличивает и перераспределяет нагрузку, которая ложиться на фундамент сооружения, перекрытия и несущие стены. Увеличение веса может привести к проседанию или деформации дома.
• Нарушается герметичность кровельного покрытия. Пристройка флигеля увеличивает количество стыков и примыканий к вертикальным поверхностям кровельного материала, что приводит к повышенному риску протечек.
• К разрыву и нарушению стропильного каркаса. Чтобы пристроить мезонин к крыше, нужно частично разобрать и изготовить врезки в стропилах, что нарушает целостность каркаса.
• Изменяется форма, геометрия кровли, что оказывает влияние на устойчивость к ветровым и снеговым нагрузкам. Из-за флигеля может увеличиться парусность конструкции и образоваться снежные карманы.

Помните! Чтобы пристройка флигеля не оказала на разрушительное влияние крышу и дом в целом, нужно заранее рассчитать увеличение нагрузки на фундамент, а также использовать для строительства более легкие материалы, к примеру, сэндвич-панели.
