Однокорпусная модель плуга

Такие модели имеют наиболее простую конструкцию. Рассматривая фото самодельного плуга, относящегося к категории однокорпусных, можно заметить, что в его состав входит только лемех.

Подходит исключительно для грунтов, которые являются легкими. Для работы на целине или, например, для сложной почвы его использование невозможно.

Существует также тип плугов, состоящий из двух корпусов. Выглядят они в виде двух рам, которые скреплены, и увенчана такая конструкция также лемехами.

Такой вид осуществляется не только вспахиванию, но и боронует почву. При этом качество обработки почвы значительно возрастает.

Как отрегулировать плуг для пахоты

1. Регулировку плуга для пахоты следует начать с его рабочих частей. Главным рабочим элементом плуга является лемех, при вспашке более половины нагрузки приходится на него. Лемех должен быть обязательно наточен соответствующим образом. В противном случае расход горючего возрастет на 20%, производительность снижается почти на 20%, а глубина обработки может снизится более чем на треть.

2. На лезвиях лемехов должны быть наставки с режущей кромкой до 1 мм, угол заточки 25 — 400. Эти наставки должны быть из твёрдых сплавов, и одного размера. Отклонения не должны превышать: по длине лезвия 15 мм, длине спинки 10 мм, и ширине 5 мм. Проследите, что все головки болтов были утоплены до 1 мм или находились заподлицо. На стыке лемеха и отвала не должно быть зазора превышающего миллиметр, а сам отвал не должен выступать более двух миллиметров.

3. Важно нахождение лемеха и отвала на одной линии со стороны поля. Допустимое выступление лемеха — не более полсантиметра. Недопустимо выступание стойки корпуса за полевой обрез отвала и лемеха. Допустимые зазоры составляют: между стойкой и лемехом 3 мм, а между стойкой и отвалом 6 мм.

4. Необходимо проверить на плуге полевые доски, они должны быть ровными. Задняя часть их должна находиться с обрезом лемеха в одной плоскости. Допустимое отклонение — не более полсантиметра.

5.Лезвие лемеха надо установить параллельно установочной площадке. Возвышение задней части допустимо не более сантиметра. Установка погнутых грядилей и/или перекос рамы не допускаются. Иначе правильное общее расположение корпуса плуга нарушается. Правильность установки лемехов можно проверить так: натянуть шнур по пяткам и носкам заднего и переднего корпусов. Допустимое отклонение пяток и носков должно не превышать плюс-минус от натянутого шнура.

Модель оборотного плуга

В первую очередь, их отличает непосредственно форма лемеха, который по внешнему виду напоминает перо птицы. За счет того, что у него загнута верхняя часть, грунт имеет возможность переворачиваться. Подходит для обработки сложных грунтов.

Название свое такой вид плуга как получил исходя из своеобразной обработки почвы. Он как будто оборачивает ее. Такая техника удобна для больших длин.

Роторные плуги

Такая техника состоит из лемехов, имеющих изогнутый вид и расположенных на специальной оси. Ось заставляет двигаться вал, мощность которого зависит непосредственно от возможностей мотоблока. Итог работы такого плуга- это наиболее эффективное возделывание почвы.

Он обрабатывает ее, переворачивая и взрыхляя до 30 см грунта. Их использование особенно подойдет для сложных участков почв, где находится большое количество дерна и сложных к удалению другими аналогами разнообразных корней.

Самодельный роторный плуг не стоит использовать для слабых мотоблоках, так как нагрузка на автоматическое устройство при обработке сложных почв достаточно высокая.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

• рабочие: корпус — состоит из стойки к которой прикреплены лемех с отвалом и полевая доска;
• нож — основная режущая часть;
• предплужник — дополнительная режущая часть, срезающая задерненный слой почвы;



Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.

Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

• стойка;
• рабочая поверхность — лемех и отвал;
• полевая доска.



Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

• Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления). культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
• полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
• винтовые — хороши при возделывании целины — пласт оборачивают полностью;



Планируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает. Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.

Отвал

Плужный отвал — одна из рабочих частей плуга (составляющая корпуса). Его работа — отрезать от стенки пласт почвы, крошить ее и переворачивать (оборачивать). То есть, во многом от качества отвала зависит насколько хорошо будет подготовлена почва. При самостоятельном изготовлении плуга это стоит помнить.

Изготавливают отвал из листовой углеродистой стали или специальной трехслойной. Имеет он сложную изогнутую форму, от которой зависит степень измельчения почвы и ее оборот. Конструктивно различают в плужном отвале грудь и крыло (носик).

Грудь отвала отрезает от стенки борозды пласт почвы, дробит ее, начинает оборачивать срезанный пласт. Крыло отвала заканчивает оборот. Как видите, основную часть работы выполняет грудь, потому и изнашивается, в среднем, в два раза быстрее. Потому делают отвал состоящим из двух частей. В таком случае при сильном износе грудь отвала можно заменить. Еще один нюанс: на заводе для снижения трения пласта о поверхность, ее полируют.

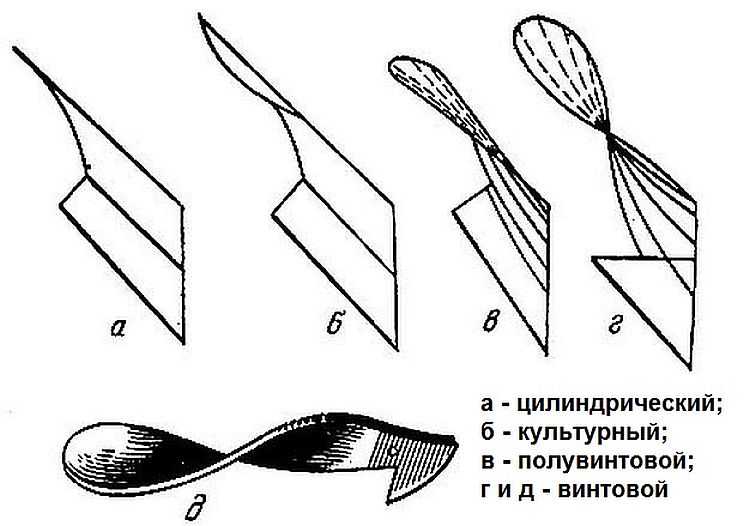

Есть четыре основные формы отвала, каждая из которых придает определенные характеристике вспашке:

• Культурный отвал. Хорошо крошит пласт и довольно полно оборачивает его. Применяется для вспашки больших площадей давно освоенных земель.
• Цилиндрический. Хорошо крошит почву, но плохо оборачивает. В результате растительные остатки в этом случае равномерно перемешиваются с почвой. Используют подобный отвал на легких почвах.
• Полувинтовые и винтовые. Оборачивают пласт полностью (растительные остатки укладываются корнями вверх), но очень плохо крошат. После вспашки плугом с таким отвалом, поле имеет ярко выраженные «волны». Перед посевом его необходимо дополнительно обработать — выровнять (бороны, фрезы и т.д.).

При выборе материалов, учтите, что и отвал и лемех должны иметь почти одинаковую толщину: допустимая величина «ступеньки» — 1 мм. Также очень небольшим может быть зазор на стыке лемеха и отвала — не более 0,5 мм.

Лемех

Чтобы изготовить плуг своими руками необходимо определиться с формой лемеха. Лемех — это част, подрезающая пласт земли, по нему также срезанный слой почвы поднимается и попадает на отвал. Для его изготовления используется высокопрочная закаленная сталь.

Располагают лемех следующим образом:

• к дну борозды под углом 22-30°;
• выбор угла наклона по отношению к плоскости борозды зависит от типа отвала: для культурного отвала — 40°;
• цилиндрического — 45°;
• винтового и полувинтового — 35°.

Такое расположение дает наименьшее сопротивление при продвижении, при этом лезвие хорошо подрезает корешки, разбивает комки земли, которые скользят по его поверхности.

Лемехи бывают разной формы (на фото выше). Делая плуг своими руками, их выбирают в зависимости от типа почвы и сложности изготовления:

• Трапециевидный. Самый простой в изготовлении, хорош тем, что при его применении дно борозды получается ровным. Недостаток — быстрый износ и сложность при заглублении. Потому чаще всего трапециевидные лемехи используются на давно обрабатываемых землях. Чтобы компенсировать быстрый износ, на обратной стороне делают некоторый запас материала — магазин. При очередной его оттяжке часть запаса уходит.
• Зубчатый и с выдвижным долотом. Эти типы лемехов используют на тяжелых почвах (глина, суглинки) и там, где много камней.
• Долотообразный. Отличается наличием острого, выдвинутого вперед выступа-носика. Это выступ выдается в сторону поля на 5 мм и вниз на 10 мм. Подобный изгиб способствует тому, что плуг с таким лемехом лучше и быстрее заглубляется и идет ровнее. Для компенсации износа также делают «магазин» — запас длины. Применяют плуги с долотообразным лемехом на тяжелых почвах.

Из всех этих видов наиболее распространены долотообразные лемехи. Они более устойчивы в работе, с ними нет проблем при заглублении: плуг легко опускается на нужную глубину.

По мере износа, лемехи оттягивают- затачивают режущую кромку. Делают это регулярно, так как при тупом лезвии (ширина более 3 мм), сопротивление плуга возрастает в на 50%. Потому выгоднее вовремя осматривать и обслуживать оборудование.

Преимущества плугов самостоятельного изготовления

Самодельный плуг своими руками имеет немало достоинств и нередко выигрывает при сравнении его с покупным аналогом.

Во-первых, создавая технику владелец изначально учитывает все особенности почвы данной местности, чтобы устройство было более эффективно в применении.

Это выражается в оценке угла овала, необходимых настроек глубины будущего вспахивания, а также задается нужная ширина.

Стоит также учитывать и факт того, что самодельный плуг для мотоблока всегда более оптимально распределяет использует его мощность, не давая возможности создавать чрезмерные нагрузки.

Также создавая конструкцию по индивидуальному плану можно учесть и иные дополнительные крепежи полезные для увеличения полезности обработки необходимой почвы.

А применяя качественный материал для изготовления самодельный плуг для минитрактора может иметь длительный срок использования.

Сборка модели плуга

Перед тем, как непосредственно приступать к самой сборке, необходимо сделать ориентир для нее, а именно чертеж. В нем будут указаны материалы, которые планируется использовать, а также размеры самодельного плуга.

1. Набросав чертеж, для создания конструкции более точно нередко делают на основе и макет, для которого используют картон, желательно как можно плотнее.
2. С макетом будет проще работать уже с главным материалом для плуга, а именно с металлом.
3. Корпус выполняется из стали, как правило, толщиной не менее 3 мм.
4. Далее необходим будет аппарат, с помощью которого можно будет приварить элементы друг к другу.
5. Стальной лист, размеры которого 0,5 на 0,5 м, а толщина не менее 3 мм, привариваем непосредственно к лемеху, но при этом выдерживаем угол не более 25 градусов.
6. Также к лемеху сбоку стыкуется щиток. Его необходимо располагать даже немного внахлест, допустимый параметры не более 8 мм. Он должен быть над листом, так как иначе не будет возможности для подрезания почвы.
7. После чего собираем все конструкцию воедино. При этом щиток соединяем не только с самим лемехом, но и со вспомогательным листом. Между лемехом и непосредственно краем отвала должен образоваться небольшой угол, значение которого может колебаться от 6 до 8 градусов.

Стоит дополнить, что при такого рода работе не стоит забывать об элементарной техники по безопасности, а именно заниматься сваркой допускается только в специально приобретенных для этого очках, руки также должны быть в специальных защитных перчатках.

Сделай Сам (Огонек) 1996-06, страница 65

передкового плуга в почву:

а — проход первой борозды;

б — проход второй борозды;

в — восстановление первоначальной регулировки плуга на заданную глубину пахоты

прикасалось со стенкой борозды, седло фиксируют так, чтобы его середина (углубление) находилось на расстоянии b + 5. 6 см (Ь — ширина захвата корпуса) от внутреннего обреза бороздного колеса.

Для этого плуг устанавливают на ровной горизонтальной площадке, чтобы корпус плуга опирался на лезвие лемеха и полевую доску, выравнивают длину цепей, а под полевое колесо подкладывают брусок, равный требуемой глубине пахоты.

Полуось бороздного колеса ориентируют параллельно опорной поверхности, а тягу упряжного крюка под углом 18. 20° к горизонту. Натягивают цепи и поднимают поперечную планку так, чтобы грядиль опирался на седло.

Проверяют регулировку плуга, припахивая его в поле.

Учтите, что перемещение поперечной планки с седлом вверх уменьшает глубину пахоты, а вниз — увеличивает. Ширина захвата плуга также зависит от положения поперечной планки с седлом. Если перемещать ее вправо, то ширина захвата уменьшается, а если передвигать влево — то увеличивается.

После припашки плуга отмечают расположение полуосей колес относительно друг друга и положение поперечной планки с седлом на вертикальной рамке. Это в дальнейшем позволит быстро восстановить данную регулировку после того, как плуг пройдет первую и вторую борозды для лошади.

Чтобы провести первую борозду, корпус плуга устанавливают на глубину пахоты, равную половине заданной глубины. Для этого полевое колесо опускают на землю, чтобы оно находилось на одной плоскости с бороздным колесом. В то же время поперечную планку с седлом опускают примерно на два отверстия (рис. 5, а).

После проведения первой борозды плуг настраивают на вторую борозду. Для этого поднимают полевое колесо относительно бороздного колеса на высоту, равную половине заданной глубины пахоты (рис. 5, б). При этом корпус плуга погрузится в почву на требуемую глубину пахоты. После проведения второй борозды с помощью ранее сделанных еще при припашке меток обеспечивают необходимую регулировку плуга (рис. 5, в).

Отрегулированный плуг оказывается в работе настолько устойчивым, что почти освобождает пахаря от управления им за рукоятки. Поэтому такие плуги называют «самоходными».

ОБОРОТНЫЙ ПЛУГ ПО-23

Оборотный плуг (рис. 6) предназначен для гладкой пахоты, то есть для пахоты без развальных борозд и свальных гребней.

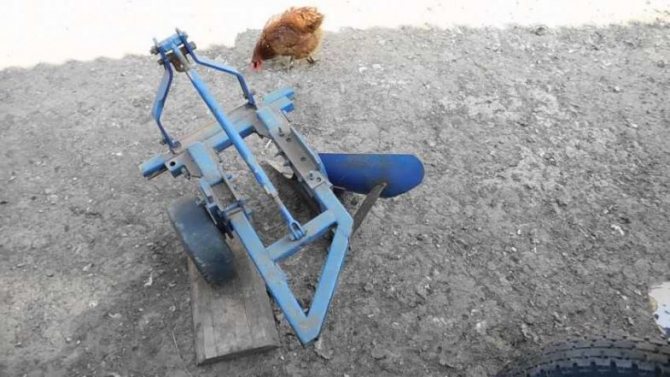

Фото самодельного плуга
