Точилка для ножей своими руками — мастер-класс по изготовлению своими руками, выбор материалов и инструментов для создания в домашних условиях

Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.

Что делать с тупыми ножами?

Если с ножами со сменными лезвиями проблем не возникает (естественно при наличии этих самых лезвий), то нож с затачиваемым лезвием нужно периодически подтачивать. Обычно для этого используется специальное приспособление для заточки ножей.

Приобрести такое, сейчас, не составляет труда. Но не все предпочитают подобное решение проблемы. И дело здесь не только в немалой стоимости подобных приспособлений. Качественные точилки стоят ощутимых денег.

Многим мастерам доставит огромное удовольствие станок, предназначенный для заточки ножей, сделанный своими руками. Хотя, даже используя обычный «голый» брусок, конечно, можно произвести заточку ножей своими руками, но чтобы качественно заточить нож используя только точильный камень, он же «брусок», необходимо иметь определённый навык и «твёрдые» руки, ведь потребуется сохранить угол заточки одинаковым по всей режущей кромке, а это не самая лёгкая задача. Облегчить её и призвано специальное точило для ножей будь оно заводского изготовления, или же созданное своими руками.

А вот просто ускорить заточку, поможет любое точило как заводского изготовления, так и сделанное своими руками.

Точилка с поворотным механизмом

Если предыдущие два варианта самодельных настольных ножеточек вас по каким-либо причинам не устраивают, и нужно что-то более практичное и функциональное, предлагаем вашему вниманию заточное приспособление с поворотным механизмом.

Идеей данной самоделки поделился автор YouTube канала «Руки из плеч».

Необходимые материалы:

1. пластиковые клипсы для труб;
2. дощечка;
3. крепеж — винт с гайкой;
4. полипропиленовая труба;
5. болт 12 мм;
6. профтруба;
7. Т-образный алюминиевый профиль;
8. хомуты;
9. металлические пластины.

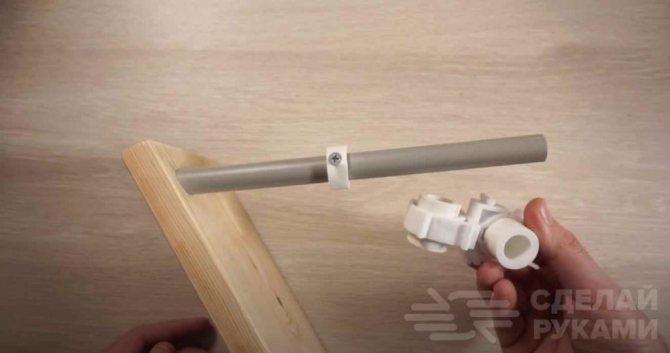

Первым делом необходимо будет соединить две клипсы между собой с помощью винта с гайкой. В данном случае используются пластмассовые клипсы под ПП трубу диаметром 25 мм и винт М4.

Чтобы крепеж не касался трубы, с внутренней стороны в каждой клипсе надо сделать небольшой потай — например, с помощью зенковки или сверла подходящего диаметра.

На следующем этапе отрезаем от куска полипропиленовой трубы диаметром 25 мм две заготовки — вставляем их в клипсу, и потом фиксируем.

Теперь приступаем к изготовлению основания самоделки. Отпиливаем кусок фанеры или дощечку шириной 120 мм (длина — на ваше усмотрение).

Делаем разметку, и сверлим отверстие под углом около 70 градусов. Отрезаем кусок ПВХ трубы диаметром 16 мм, и вставляем его в отверстие.

Для пущей надежности можно дополнительно закрепить трубу саморезом или «посадить» на клей.

Далее отрезаем от куска полипропиленовой трубы два колечка. Сверлим в них отверстия, и вкручиваем винты. Эти детали будут служить ограничителями для направляющей, изготовленной из клипс и кусков трубы.

Для изготовления поворотного механизма понадобятся: болт диаметром 12 мм, алюминиевый тавр, полипропиленовая труба диаметром 20 мм и профтруба 20х20 мм.

В профильной трубе необходимо просверлить отверстие по центру. Также сверлим еще два отверстия по краям, и при помощи заклепок крепим к профтрубе алюминиевый тавр.

Для держателя ножа используются две пары металлических пластин размером 40х80 мм. Если лезвие ножа короткое, то хватит и одной пары. Крепим пластины к Т-образному профилю с помощью винта с гайкой.

Внутрь профильной трубы вставляем гайку, и потом вкручиваем болт М12, на который предварительно надо надеть кусок ПП трубы диаметром 20 мм. Фиксируем болт гайкой с другой стороны.

На полипропиленовую трубу надеваем два металлических хомута, и прикручиваем их к основанию.

Штангу для бланков можно изготовить из ПВХ трубы 16 мм. Если есть возможность — лучше использовать трубу из алюминия. На штангу надеваем два куска полипропиленовой трубы диаметром 25 мм.

Чтобы место соединения было более плотным, можно использовать термоусадку.

Бланки можно изготовить из обычного стекла или же плексигласа толщиной 4-5 мм. А в качестве абразивного материала используется водостойкая наждачная бумага, которая крепится на двусторонний скотч.

Для держателей бланков используются пластмассовые клипсы для ПП трубы диаметром 25 мм.

Собираем все детали конструкции воедино, после чего можно приступать к заточке ножей.

Пошаговый процесс изготовления настольного станка для заточки ножей своими руками показан в видеоролике ниже.

Бритвенно острый инструмент при помощи пластиковых труб!

Благодаря наличию поворотного механизма не нужно каждый раз откреплять нож, чтобы заточить противоположную сторону режущей кромки.

Чем отличаются абразивные бруски

Точильные бруски имеют различную форму, размеры бруска и размер зерна. Оптимальным считается размер бруска, при котором его длина превосходит длину лезвия затачиваемого ножа хотя бы в полтора раза. Это позволяет работать с таким бруском значительно комфортнее, чем с бруском, который не будет соответствовать этому простому требованию.

Как уже было сказано ранее, бруски для заточки могут иметь не только различные размеры, но и очень различную величину зерна. Различают пять основных уровней величины зерна таких брусков:

• Величина зерна 200-300 Сверх грубые. По-английски называемые Extra coarse. Такие бруски не используют для заточки лезвий инструмента и ножей в частности;
• Величина зерна 300-350 Грубое зерно. По-английски называемые Coarse. С помощью таких брусков затачивают повреждённые или же сильно затупленные лезвия;
• Величина зерна 400-500 Среднее зерно. По-английски называемые Medium. Без такого бруска в домашнем хозяйстве можно и обойтись;
• Величина зерна 600-700 Мелкое зерно. По-английски называемые Fine.Такие бруски являются самыми популярными для заточки лезвий инструмента в домашней мастерской.
• Величина зерна 1000-1200 Очень мелкие. По-английски называемые Ultra fine. Эти бруски используют при окончательной обработке лезвия которое нужно довести до блеска. Такие бруски можно использовать в качестве инструмента самодельной точилки для ножей.

Основы заточки ножей

Ножи имеют разное применение и даже не обычной кухне их несколько. Есть для нарезки хлеба, других мягких продуктов, есть для разделки мяса, рубки костей, других твердых предметов. И это только бытовые. А ведь есть еще те, которые берут на охоту и рыбалку. Если вы присмотритесь, то увидите, что все они имеют разный угол заточки (это если их дома уже не точили). Именно угол заточки и есть самая важная характеристика, которая определяется назначением данного лезвия.

Устройство для заточки ножей значительно облегчит работу

Под каким углом

Угол заточки определяется исходя из основной области применения конкретного клинка:

• Опасные бритвы затачивают под 8-12°. Такой малый угол позволяет после доводки без труда срезать волоски, но, при попытке резать что-то другое, лезвие очень быстро затупится.
• Почти также остро затачивают филейные ножи — 10-15°.
• Для разрезания продуктов питания лезвие лучше всего заточить под 15-20°. Если посмотреть на лезвие при многократном увеличении увидим примерно следующую картину
• Для охотничьих ножей и ножей общего назначения стоит выбрать угол от 20° до 25°. Режущая кромка такой остроты позволит не только разрезать мягкие продукты, но без особого труда справится с костями, древесиной и т.п. Некоторые производители охотничьих и ножей затачивают свои клинки в более широких пределах — 20-40°. Нож с лезвием в 40° режет намного хуже, зато лучше справляется с открыванием консервных банок или другой подобно работой.
• Тяжелые ножи специального назначения (мачете, например) затачивают под 30-50°. Ими проблематично будет нарезать хлеб, но стволы, лианы и другие подобные предметы они рубят отлично.

Это общие рекомендации, введенные на основе многолетнего опыта. Есть, правда, варианты: некоторые клинки имеют несколько зон с разной заточкой. Это желает их более универсальными, но сложность заточки возрастает многократно.

Из сказанного следует, что приспособление для заточки ножей должно иметь возможность выставления требуемого угла заточки. И это — основная сложность при его проектировании и изготовлении.

Чем точить

Для заточки ножей используют точильные камни различной зернистости. Их условно делят на грубые, средние и мелкие. Почему условно? Потому что в разных странах принято свое обозначение зернистости. Наиболее удобная классификация — по количеству зерен на единицу площади. Выражается она в цифрах: 300, 600, 1000 и т.д. Некоторые фирмы дублируют еще английскими терминами. Вот примерное деление:

• 200-250 — очень грубый (extra coarse). Они для заточки ножей не используются.
• 300-350 — грубые ( coarse). Применяют при профилировании режущей кромки поврежденного или очень затупленного лезвия. Если режущая кромка не имеет видимых изъянов и вы не планируете менять угол заточки, этот абразив использовать не стоит.
• 400-500 — средние (medium). У многих производителей бруски такой зернистости отсутствуют, так как без них легко обойтись.
• 600-700 — мелкий (fine). Основной тип брусков, которые используются при заточке ножей. На них и точат ножи, затупленные при обычной эксплуатации.
• 1000-1200 — очень мелкий (ultra или extra fine). Ими доводят заточенное лезвие до зеркального блеска.



Кроме зернистости различают точильные бруски еще по происхождению: есть они натурального происхождения (сланцы, корундовые и т.д.), есть керамические и алмазные. Какие лучше? Сказать сложно — дело вкуса, но натуральные быстрее стачиваются и редко бывают мелкозернистыми.

Натуральные вымачивают в воде перед применением или просто смачивают ею. Они воду впитывают и, при заточке, из воды и отделившихся частиц абразива на поверхности образуется абразивная паста, которая повышает эффективность заточки. Для тех же целей использовать можно специальное мало (honing oil) или смесь воды и мыла (кому что больше нравится). Вообще, с каждым из точильных камней надо пробовать все эти варианты и выбирать лучший.

Форма точильного камня для заточки ножей — брусок, причем желательно чтобы он его длина была намного больше длины лезвия — точить проще. Удобны бруски с двойным зерном — с одной стороны более крупный, с другой — более мелкий. Для заточки ножей обычного назначения достаточно иметь два бруска со средним зерном (разным) и два мелких (один можно очень мелкий).

Порядок ручной заточки

Приспособление для заточки ножей лишь облегчает процесс наведения кромки, потому знание приемов ручной заточки обязательно. Без них правильно заточить нож невозможно.

Порядок заточки ножей такой:

• Первым берем брусок средней или крупной зернистости — по обстоятельствам, укладываем его на стол. Лучше, если он будет закреплен — не надо будет еще беспокоится о том, чтобы не сдвинуть при работе с места.
• Вычисляем требуемый угол заточки — он равен половине выбранного угла. Примерно под таким углом держим лезвие. Теперь основная задача — удерживать этот угол постоянно.
• Все движения при заточке ножа без сильного нажима. Плавно и равномерно.
• Начинаем заточку движением «от себя». При этом за один проход лезвие должно «пройти» по камню от начала до конца. Тут тоже есть важный момент: в месте соприкосновения с брускомкромка должна быть перпендикулярна направлению движения. С прямой частью проблем нет — ведете прямо, но по мере приближения закругленного края, рукоятку приходится поворачивать чтобы сохранить перпендикулярность (смотрите фото). Процесс заточки ножа на бруске
• По завершении движения острие должно остаться на поверхности бруска. Оно не должно сорваться, так как может затупиться острие, а также повредиться боковая его поверхность. Чтобы это было возможном, длина бруска должна быть в 1,5-2 раза длиннее лезвия. Тогда движение будет плавным и равномерным, как и должно быть.
• После того как кончик ножа остановился, начинаем обратное движение.
• Повторяем движения туда-обратно до тех пор, пока с обратной стороны лезвия не образуется заусенца — завернутая внутрь тоненькая кромка. Ее нащупывают пальцем, проводя перпендикулярно кромке (не вдоль — порежетесь). В идеале она должна быть ровной по всей длине лезвия. Если нет — прорабатывайте еще, причем не участками, где заусенцы нет, а по всей длине.
• Когда заусенца есть, поворачиваете клинок на другую сторону и повторяете все тоже. Заусенца перейдет на другую сторону, но станет чуть меньше.



• Меняете брусок, и движениями «от себя» продолжаете точить лезвие (обратного движения больше нет). Более мелкое зерно оставляет более мелкие бороздки на кромке и заусенец чуть меньше.
• На том же точильном камне обрабатываете вторую сторону.
• Меняете абразив на еще более мелкий. Снова все повторяете (движение все также — от себя). И так до тех пор, пока не добьетесь «зеркальности» кромки, а достигается она на очень мелком бруске. Это значит, что канавки, оставленные абразивом очень маленькие и режущая кромка достаточно отполирована чтобы хорошо резать.
• Но даже после этого на обратной стороне лезвия осталась заусенца. Ее убираем на самом мелком бруске который у вас есть. Проделываем заученное уже движение «от себя» по одному разу для каждой стороны, постепенно уменьшая нажим. Таким образом получается свести заусенец до минимума, который почти не мешает работе.

На этом можно считать, что заточка ножа закончена. Некоторые еще доводят кромку на старом ремне. Кусок ремня можно закрепить на деревянном бруске (приклеить, не прибить), натереть пастой гои. Дальше несколько раз провести поочередно то одной, то другой стороной, но развернув режущей кромкой назад. Так заполировываются последние бороздки, оставленные абразивом и не «нарезается» при этом ремень.

Почему тупятся ножи

Для того чтобы обеспечить долгую и комфортную работу с ножом после заточки, прежде всего попытайтесь ответить на вопрос, «Почему же ножи тупятся?» Почему через некоторое время после заточки требуется подточить нож снова, а иногда и полностью заточить нож заново?

Причина потери режущей кромкой любого инструмента остроты заключается вот в чём: при работе на режущую кромку ножа ил какого-либо другого инструмента воздействуют мельчайшие абразивные частицы разрезаемого материала.

Такие частицы есть в любом материале, будь то камень, дерево, или продукты питания.

Даже в мягких овощах и фруктах есть такие частицы. Просто их может быть больше или меньше, но будут они обязательно. От их размера, остроты и количества только скорость, с которой будет притупляться инструмент.

Угол заточки, что это?

Итак, раз остановить процесс притупления режущей кромки нельзя, то попробуйте хотя бы его замедлить, а для этого нужно заточить свой инструмент очень качественно. Ранее вы уже встречали в этой статье такое понятие как угол заточки режущей кромки. И сейчас о нём подробнее.

Углы заточки лезвий могут очень сильно отличаться. От угла примерно в 10 градусов у бритв и скальпелей, до угла порядка 50 градусов у различных ножей типа «Мачете».

Чем же может быть вызвано такое значительное различие?

Дело в том, что угол заточки зависит от того, какие материалы предполагается резать лезвием. Чем меньше угол, тем мягче должны быть материалы и наоборот.

Дело в том, что лезвие с малым углом заточки не только будет легче резать, но и легче затупится. Именно поэтому нет и не может быть единого универсального угла заточки.

Обратите внимание!

• Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

•

  Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

•

  Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Прочитав эту статью, вы не только узнаете как правильно заточить нож, чтобы он смог долго прослужить вам до очередной заточки, но и ответите себе на вопрос о том, как такую заточку облегчить.

Для облегчения правильной заточки ножей придумана масса различного инструмента от самых простых приспособлений до совсем экзотических, при беглом взгляде на которые не только непонятно как ими работать, но и трудно разобраться, что же это такое вообще.

Видео описание

О классической самодельной точилке в следующем видео:
Электрические станки работают от сети; специальные направляющие позволяют заточить лезвие с соблюдением угла заточки, благодаря чему нож остается острым на длительное время. Заточка осуществляется с помощью гибких абразивных лент, некоторые приборы дополнены абразивными дисками с предустановленными углами заточки. Все это позволяет точить не только прямые, но и более сложные клинки: филейные, изогнутые, с крюком.

Многие хозяева обходятся без дорогостоящего инструмента. Когда возникает необходимость наточить клинок, а специализированные приспособления отсутствуют, в ход идет наждак для заточки ножей или деревянный брусок. Обладатели настольного (шлифовального) точильного станка не знают проблем с тупыми ножами. Работу могут выполнить и те столярные шлифовальные станки, в которых пилящий диск можно заменить шлифовальным кругом.

Простейшее устройство под определенный угол Источник mtdata.ru

Какие ножи можно затачивать?

Заточке в домашних условиях подлежат далеко не все лезвия, а лишь лезвия из не очень твёрдых материалов. Так, если твёрдость материала, из которого изготовлено лезвие превышает 55 единиц по шкале Роквелла (55HRC), то заточить его не удастся никаким доступным большинству людей инструментом. Но большинство из производимых сейчас ножей выполнены из довольно мягких материалов и такие ножи заточить совсем не тяжело.

Правда и срок службы их между заточками совсем не велик.

Но из какого бы металла не был сделан нож, рано или поздно затачивать его всё-таки придётся. Исключение из этого правила составляют разве что ножи со сменными лезвиями и керамические ножи, которые заточке не подлежат вовсе. Таким образом приспособление для заточки ножей должно быть универсальным, то есть иметь возможность заточки различных лезвий с различными углами заточки.

Обратите внимание!

•

• Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
• Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

А потому, создавая приспособление для заточки ножей, необходимо предусмотреть возможность заточки лезвий имеющих различные углы, а это и есть самая трудная задача как на этапе проектирования, так и при изготовлении такого приспособления.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Работа по заточке проводится в таком алгоритме: затачиваемый нож устанавливается лезвием на точильный камень так, чтобы оно находилось в вертикальной плоскости. Затем нужно возвратно-поступательными движениями «от себя-к себе», с легким нажимом, двигать нож по наждаку. Более тонкую заточку или шлифовку лезвия на этом станке можно осуществить, если точильный брусок, перед установкой на место, обернуть наждачной бумагой нужной зернистости.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Какими свойствами должна обладать точилка?

Итак, перед тем как своими руками делать приспособление для заточки ножей, надо продумать его конструкцию. А для этого необходимо ответить на вопрос: какими же свойствами должна обладать точилка для ножей:

Первое, любая приспособа для заточки ножей должна надёжно фиксировать нож не позволяя ему выпасть, но при этом не повреждая материал лезвия.

Второе, самодельная точилка для ножей должна обеспечивать удержание бруска под строго определённым углом, что необходимо для заточки всей режущей кромки с неизменным углом.

Третье, самое сложное и пожалуй самое важное, заточной станок для ножей, как сделанный своими руками, так и заводского изготовления должен позволять изменение угла установки заточного бруска, это нужно для обеспечения заточки различного инструмента и даже позволит производить заточку ступенчатых ножей.

Обратите внимание!

• Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

•

  Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

Устройство для заточки из монтажных уголков

Схема и чертежи самодельной точилки для ножей из монтажных уголков, основанной на приспособлении Лански, наглядно показаны ниже.

Схема самодельной точилки из монтажных уголков

Для сборки этого приспособления понадобятся:

1. Металлические уголки 90*90 мм с толщиной стенки 6 мм.
2. Шпилька с резьбой М6 и длиной 160 мм.
3. Тонкий стержень (электрод, спица и т.д.).
4. Оселок.
5. 2 прямоугольных куска металла (губки для зажима оселка).
6. Плоскогубцы.
7. Ножовка по металлу.
8. Напильник (или любой другой инструмент для обработки острых углов).
9. Набор метизов (гайки и болты).

В металлических уголках следует выполнить отверстия и нарезать в них резьбу согласно чертежам. Затем сточить скосы на губках, которыми определена фиксация лезвия ножа, чтобы предупредить появление помехи движению точильного камня. Все острые углы и края будущего приспособления для заточки необходимо обработать напильником.

Схема готового приспособления для заточки из монтажных уголков

В обеих металлических губках, предназначенных для фиксации оселка, нужно просверлить отверстия и нарезать резьбу под соединительный болт. Оселок зафиксировать. Тонкую гладкую спицу, предварительно согнутую под углом 90 º, необходимо вставить и закрепить в отверстии одной из губок. В дальнейшем, при помощи этого фиксатора в виде спицы, будет задаваться определённый угол наклона оселка. Подобное приспособление для заострения ножей характеризуется обширным охватом угла заточки, что, бесспорно, заинтересует большинство мастеров.

Из чего будем делать?

Следующий вопрос, которым нужно озадачиться.

Материалы, из которых вы будете её делать.

Для создания такого устройства вам понадобятся следующие материалы:

• Лист толстой фанеры (можно заменить листом ДСП) толщиной 16 мм;
• Саморезы длиной 50-70 мм; (лучше использовать мебельный конформат);
• Сверло соответствующее по диаметру и длине вашим саморезам или конформату;
• Шпилька М8 соответствующей длины (примерно 70 см);
• Алюминиевая плита (толщиной не менее 5 мм);
• Болты М8 с гайками (желательно использовать гайки-барашки хотя можно использовать и обычные гайки, но следует учесть что тогда, при каждой заточке, Вы должны будете использовать гаечный ключ, а это согласитесь, не очень удобно);
• Также вам понадобится небольшой брусок из текстолита или эбонита для создания подвижного соединения шпильки со станиной, которое можно будет регулировать по высоте (при необходимости его можно будет заменить бруском выполненным из твёрдых пород древесины например, это может быть дуб, бук или граб);
• Ещё Вам конечно же будут нужны абразивные бруски различной зернистости;
• Также Вам понадобится мощный неодимовый магнит («добыть» такой магнит можно из старого, ставшего ненужным, компьютерного жёсткого диска).

Зернистость наждачной бумаги

Каждому этапу шлифовки соответствует свой уровень зернистости, который измеряется в микрометрах (1000 мкм – 1мм). Для черновой обработки:

• Р22 — (800 – 1000 мкм);
• Р24 – (630 – 800 мкм);
• Р36 – (500 – 630 мкм).

Грубым работам по дереву соответствуют:

• Р40 – (400 – 500);
• Р46 – (315 – 400);
• Р60 – (250 – 315).

Первичной шлифовке и сглаживанию полагаются:

• Р80 – (200 – 250);
• Р90 – (160 – 200).

Для удаления небольших дефектов:

• Р100 – (125 – 160);
• Р120 – (100 – 125).

Подготавливают твёрдые сорта с помощью Р150 – (80 – 100).

Шлифуют старую краску под покраску Р180 – (63 – 80).

Мелкозернистые варианты полагаются более тонкой работе:

• Р240 – (50 – 63) – для окончательной шлифовки твёрдых пород дерева;
• Р280 – (40 – 50) – для шлифовки между покрытием;
• Р400 – (28 – 40) – для финальной полировки;
• Р600 – (20 – 28) – для мокрой шлифовки;
• Р1000 – (14 – 20) – для шлифовки пластика, керамики, металла;
• Р1200 – (10 – 14) – для тонкой шлифовки;
• Р1500 – (7 – 10) – для полировки;
• Р2000 –(5 – 7), Р2500 – (3 – 5) – для удаления мелких царапин и пятен.

Наждачка подходит для заточки и шлифовки.

Чем будем делать?

Из инструмента Вам понадобится: дрель, сверло подходящей длины и диаметра, шуруповёрт с битами подходящими к вашим саморезам или конформату вместо шуруповёрта с подходящими битами можно использовать и отвёртку (но это будет труднее).

Какой-либо инструмент для резки металла (ножовка по металлу или болгарка оснащённая отрезным кругом).

Как будем делать?

Задавшись вопросом «как сделать точилку для ножей?» Первым делом найдём чертежи для нашей будущей ножеточки, которую мы будем делать своими руками, а для этого введём в строку поиска такой запрос: «приспособление для заточки ножей чертежи».

В ответ на такой запрос любая поисковая система выдаст большое количество подходящих результатов поиска. Выбираем понравившийся.

Разрезав фанеру любым удобным способом на детали для нашей будущей станины, сверлим их в местах крепления друг к другу, а затем скрепляем саморезами или конформатом между собой.

На станине закрепляем, с помощью болта, предварительно обработанную согласно чертежу алюминиевую плиту (она будет служить зажимом для затачиваемого ножа).

Далее прикрепляем к станине вертикальный отрезок шпильки и неподвижно закрепляем на нём «сухарь» Состоящий из двух деталей выполненных эбонитового бруска (Сухарь — очень важная деталь, он определяет угол, под которым будет соприкасаться абразивный брусок и затачиваемое лезвие).

Теперь создадим крепление для абразивного бруска: для него используем оставшийся отрезок шпильки. Два бруска из эбонита или другого подобного материала и две гайки.

Как сделать бюджетную точилку для ножей

Необходимые материалы:

• фанера или МДФ;
• деревянный брусок;
• круглая труба (из стали или алюминия);
• гайки;
• резьбовая шпилька;
• профильная труба.

Особенность данной конструкции заключается в том, что для нее нет необходимости изготавливать основание — все элементы конструкции на время заточки ножа можно закрепить прямо на рабочем столе.

Первым делом надо изготовить направляющую втулку для ручки с бланком.

Из куска фанеры или МДФ вырезаем круглую заготовку требуемого размера, после чего высверливаем по центру отверстие. В получившееся кольцо запрессовываем кусок круглой трубы.

В направляющую втулку будет вставляться круглая труба. Можно взять стальную, но дабы не утяжелять конструкцию, лучше использовать алюминиевую трубку.

Далее нам потребуется колесико с креплением от тумбы или кресла.

Само колесико (в данном случае оно имеет форму шара) удаляем. Вместо него крепим с помощью 2-х саморезов направляющую втулку.

К торцу круглой трубы привариваем гайку. Если вы используете алюминиевую трубку, то ее можно округлить и запрессовать внутрь. Либо можно припаять гайку с помощью специального припоя.

В приваренную гайку вкручиваем отрезок резьбовой шпильки.

Крепление с втулкой прикручиваем к торцу деревянного бруска, который крепится на рабочем столе в вертикальном положении. В направляющую вставляем ручку.

От прямоугольной профильной трубы отрезаем две одинаковых заготовки, и сверлим в них отверстия.

Надеваем заготовки на резьбовую шпильку, и фиксируем гайками. Между прижимами устанавливаем бланк для заточки ножа.

Сам нож или топорик крепится на краю рабочего стола с помощью шурупов.

Пошаговую инструкцию, как изготовить простую точилку для ножей своими руками, вы можете посмотреть ниже — в авторском видеоролике. Этой идеей поделился автор YouTube канала Be Creative.

How to make a Knife Sharpener | Be Creative

Если места на рабочем столе нет, тогда необходимо будет сделать основание. Можно использовать для этого кусок фанеры или мебельного щита.

Совет от мастера: заточку режущей кромки лучше начинать с основания ножа, плавно перемещаясь в сторону острия.

Что у нас получилось?

Собрав конструкцию согласно чертежу, вы получите самое простое приспособление для заточки ножей, однако несмотря на свою простоту, это приспособление, позволит вполне качественно производить заточку ножей и любых других лезвий.

Для того чтобы понять как же пользоваться такой приспособой, достаточно в любом поисковике ввести «ножеточка видео».

Удалось заточить нож? Ура! Вы успешно сделали точильный станок своими руками.

Не следует забывать, что любой заточной станок, даже если он сделан своими руками, требует жёсткого соблюдения правил и требований техники безопасности!!!

Правила заточки клинка

Есть несколько тонкостей, которые важны при затачивании ножей:

• начинать обработку лезвия рекомендуется с основания ножа, с самой тупой его части;
• кромку лезвия советуют закрасить маркером в любой цвет, чтобы при заточке не выступать за пределы рабочей области;
• острый край должен располагаться перпендикулярно по отношению к точильному камню;
• бытовые ножи затачивают под углом 20-25º;
• правильными должны быть и движения: точить надо плавно и равномерно, без особого нажима;
• в завершение лезвие можно несколько раз провести по ленточному ремню, натертому пастой гои.

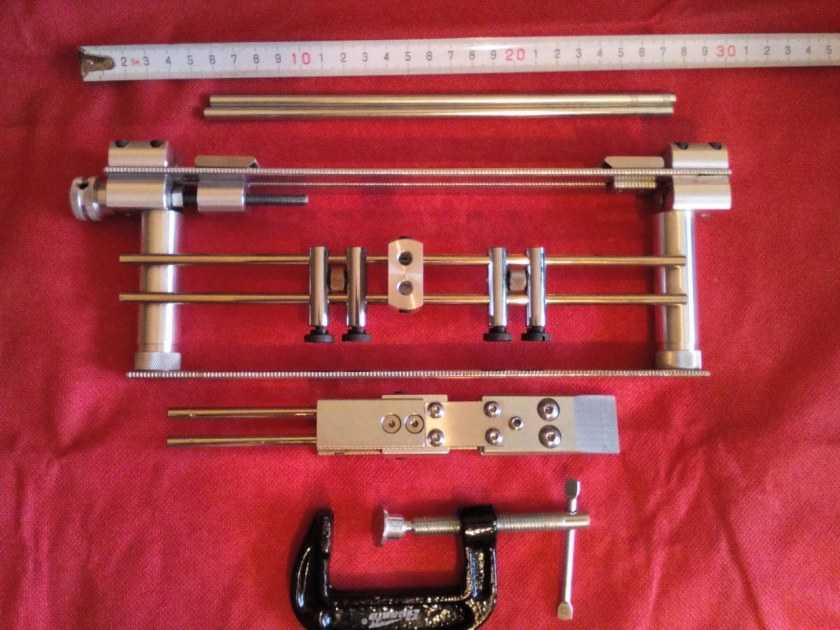

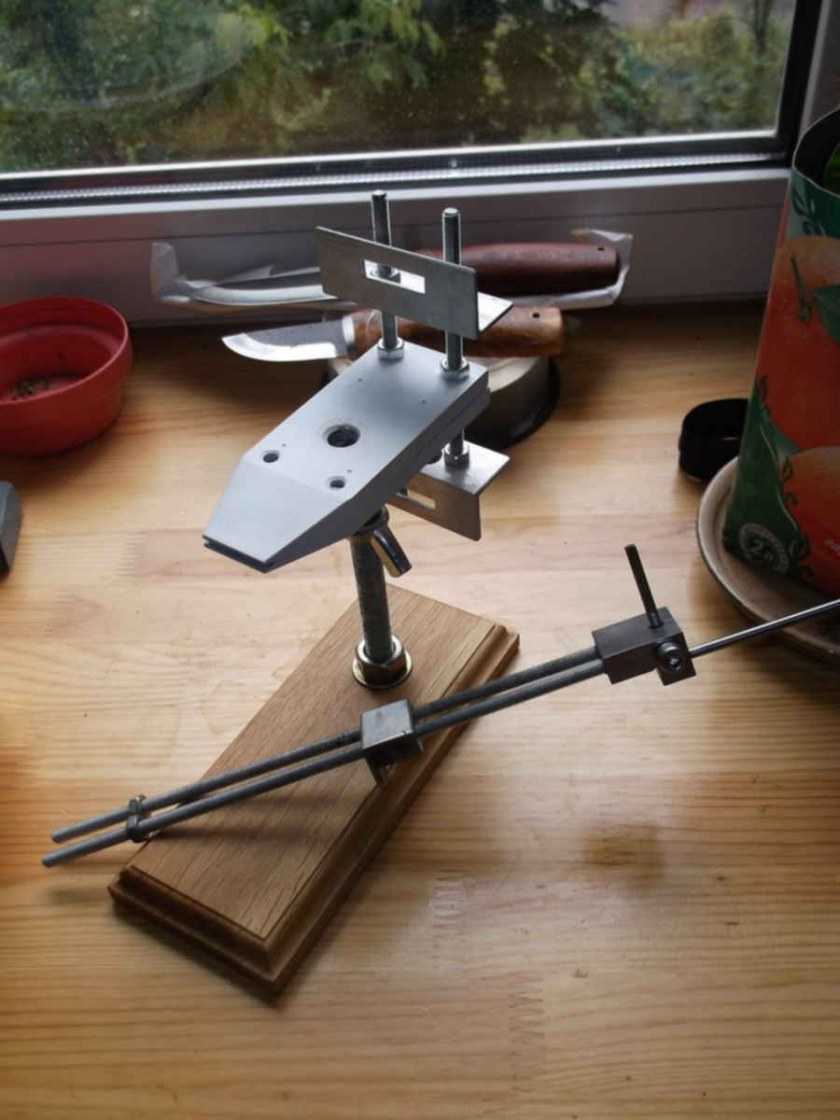

Фото точилки для ножей своими руками
