Точилка для ножей своими руками: как сделать эффективное приспособление

Общие сведения

Основным критерием правильной заточки ножей является проведение этой операции под нужным углом. Если затачивать нож вручную, то задать и сохранить угол заточки на протяжении всего процесса трудно. Заточка ножей с помощью станка позволяет сохранить первоначально установленный угол заточки лезвия на протяжении всего процесса работы. Заложенная в конструкцию «приспособы» для заточки ножей, возможность смены наждачного камня на ленточную наждачную бумагу, позволяет произвести не только заточку ножа, но и его финальную «доводку».
Углом заточки любого лезвия называется угол, под которым две стороны режущей кромки расположены относительно друг друга. Его значение определяется исходя из того, что будет резать затачиваемый нож. Если нож предназначается для обрезки, или даже обрубки прочных материалов, то угол заточки делают большим. Резка мягких, легко мнущихся поверхностей требует более малого угла заточки.

Законодательно установленных стандартов угла заточки в РФ нет, поэтому каждый заточник ножей руководствуется только собственными требованиями. Однако, есть несколько общих значений, которые получены опытным путем.

• 8˚-10˚- угол заточки лезвия скальпеля, бритвы;
• 10˚-15˚- для резки мягких материалов;
• 15˚-20˚- заточка кухонных ножей;
• 20˚-25˚- для лезвий режущего инструмента (рубанки, строгальные станки, фуганки);
• 20˚-40˚- под таким углом затачивают охотничьи ножи;
• 30˚-50˚- для тяжелых больших ножей, которыми, скорее рубят, чем режут (тесак, мачете).

Все ножи, изготавливаемые путем горячей ковки, проходят несколько этапов обработки после выкова заготовки: обдирка, грубая заточка, тонкая заточка, шлифовка. Такие ножи стоят дорого и используются нечасто.

Ножи бытовые производятся методом штамповки и для их заточки специальных знаний и оборудования не требуется. Однако, их заточка тоже требует сохранения угла, для чего и создано приспособление о котором пойдет речь.

Вывод

Исходя из всего вышеперечисленного становится ясно, что конструкция достаточно проста в использовании и изготовлении, но имеет свои трудности и проблемы.

Посмотрите еще здесь!

•

• Затирка — использование, отзывы, ведущие производители

•

  Замена крана под давлением — пошаговое описание как своими руками поменять под давлением водопроводный кран (80 фото + видео)

Существует несколько вариаций этой конструкции, которые каждый сам должен выбрать исходя из своей ситуации. Если Вы нечасто нуждаетесь в заточке ножа, то отлично подойдет первый вариант, если часто, но в домашних условиях, то второй.

Если вы профессиональный заточник или работаете в точильне, то подойдет третий вариант. Опирайтесь на свое мнение и свою ситуацию.

Почему так важен угол заточки

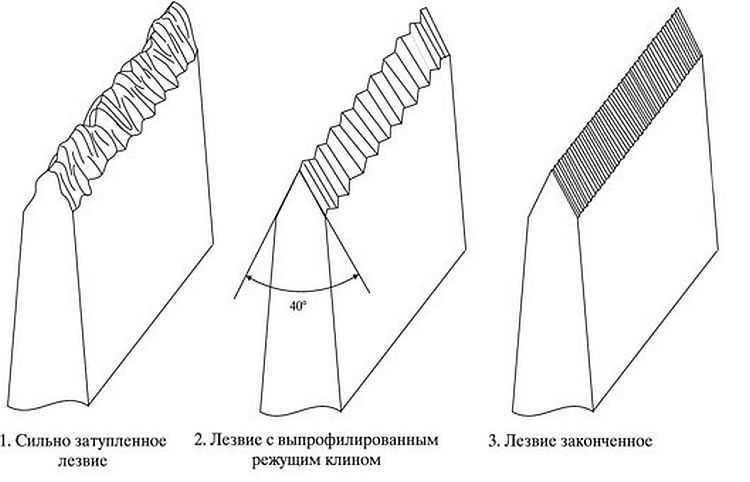

Угол режущего клина (расстояние между гранями лезвия) – важная характеристика любого ножа. Он задается при производстве, зависит от того, какую функцию выполняет режущий инструмент и варьируется от 55º (мачете) до 10º (скальпель).

• для колки и резки твердых материалов – расщепления кости, рубки бамбука, раскалывания кокоса – нужен прочный резак с углом между гранями лезвий 45-55º;
• ножи для отделения мяса от кости и разрезания волокон с жилами затачивают под углом 40º;
• для лезвия, сходного по функционалу с топором (им можно колоть дрова, рубить мясо, резать солому), характерен угол 35-40º;
• универсальные ножи (охотничьи или рыболова) точат под углом 30-35º;
• для стандартных кухонных работ (порезать хлеб, овощи, сыр) подойдет угол 25-30º;
• для резки филе инструмент затачивают под углом 10-15º;
• для лезвия опасной бритвы и скальпеля предусмотрен угол в 8-12º.

Чтобы нож правильно работал и долго служил, важно заточить его под нужным углом

Возможность регулировки положения ножа

Альтернативой станку с подвижным точильным камнем является устройство, где возможно регулировать положение ножа относительно бруска. В основном его конструкция аналогична станку с регулируемым бруском, немного проще в изготовлении.

На плоскости основания монтируется подвижный блок для крепления стержня с бруском. На ней же устанавливаются фиксаторы, один регулируемый, второй упорный. С помощью регулируемого фиксатора возможно регулирование угла заточки.

Единственный недостаток этой модели – появление износа бруска в одном определенном месте. Устранить этот недостаток можно, установив длинный штырь для регуляции кромки относительно обрабатываемой поверхности.

У каждого вышеописанного варианта имеются свои достоинства и недостатки. Делая свой выбор в пользу той или иной модели необходимо ориентироваться на уровень навыков и величину потребностей в эксплуатации станка.

Как правильно заточить нож

Для качественной заточки станка нужен опыт и определённые знания. Начнём с азов.

Оптимальные углы заточки и степень остроты для кухонных ножей

Ни для кого не секрет, что существует масса ножей для разных материалов. У хорошей хозяйки есть свой нож для овощей и мяса. Рассмотрим правильные углы заточки разных инструментов.

В целом острота клинка зависит от формы лезвия. А она, в свою очередь, должна соотноситься с определёнными чёткими соответствиями соотношений между клинком и лезвием.

К примеру, прочное лезвие будет представлять собой форму трапеции, а самое острое – равнобедренный треугольник

Как наточить нож в домашних условиях бруском

Процесс − это несложный, но довольно кропотливый. Без опыта заточки пробовать данный процесс бессмысленно. Обычно мастера используют два точильных бруска с разной абразивной плотностью – с крупным зерном и мелким.

Следующий шаг – выбор угла заточки. Здесь мы ориентируемся на таблицу выше и берём диапазон от и до. Не забывайте, чем меньше угол заточки, тем быстрее нож затупится. Для новичка будет сложно выдержать одинаковый угол

Для того чтобы успешнее пройти этот этап, важно держать нож обеими руками

Чтобы выдержать правильный угол, новичкам можно посоветовать сточить из дерева специальный клинок, угол которого соответствовал бы необходимому углу заточки. Аккуратно положите лезвие на этот клинок, спустите угол его к точильной поверхности и начинайте работу.

Начинаем работу на крупно-зернистом бруске, а потом, когда наступает этап шлифования кромки, – мелким абразивом

Как в домашних условиях заточить нож мусатом

Заточка проходит на весу. Клинок проводят по всей длине инструмента, обычно хватает нескольких таких «проездок».

Процесс заточки мусатом достаточно прост. Инструмент располагают в одной руке, нож – в другой

Для того чтобы клинок не соскальзывал, мусат оснащён специальным стопором или гардой, которая не позволяет лезвию поранить руку.

Как правильно точить нож на электрическом точильном станке

Процесс заточки практически не отличается от заточки ручным способом. С той лишь разницей, что в этом случае смачивается не клинок, а сам точильный диск. Обычно это происходит автоматически как в станках, о которых мы говорили выше.

Типичные ошибки при заточке ножей своими руками

Всем известно, что лучше предотвратить ошибки, чем их потом исправлять. Именно поэтому редакция HouseChief.ru подготовила перечень самых часто встречающихся промахов новичков во время заточки ножей:

1. Неправильно выдержанный уровень угла заточки.
2. Переточка лезвия. Возникает при излишнем давлении на точило лезвием, из-за чего оно может повредиться или даже треснуть.
3. Заточка неподготовленного инструмента или изношенный точильный диск.
4. Использование мусата на всех этапах работ. Как мы помним, мусат используется для доводки режущей кромки.
5. Использование абразива мелкой зернистости.

Все эти тонкости важно учитывать уже на этапе организации работ. О том, как правильно наточить нож бруском, смотрите в этом видео

Методы проверки острия клинка

После проведения работ, необходимо проверить насколько остро заточено лезвие. Для этого применяют несколько способов.

На бумаге

Попытаться разрезать лист бумаги, придерживая его одной рукой. Если получилось сделать это без проблем — заточка хорошая. Острое лезвие разрежет лист под своим весом.

На помидоре

Часто остроту кухонных клинков проверяют на помидорах. Если он тупой, овощ будет раздавлен. Нужно положить его на стол перед собой, лезвием по горизонтали попытаться разрезать помидор не придерживая его рукой. Острый клинок без труда разрежет овощ.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Изготовление камней для заточки

Современному мастеру не составит труда изготовить камни для заточки своими руками. Для этого понадобится:

• деревянная плашка по размеру будущего точила;
• эпоксидная смола;
• картонный коробок по размеру бруска;
• абразив;
• защитные резиновые перчатки.

В качестве абразива можно использовать готовый порошок, либо можно подготовить абразив собственного производства, например, из старого бруска зелёного цвета ещё советского производства. Подобный брусок можно стереть в порошок и использовать его в дальнейшем в качестве абразива.

Приспособление для заточки ножей

Деревянную плашку требуется обработать с одной стороны наждачной бумагой и пилой сделать частые насечки. Эпоксидную смолу смешать с абразивной крошкой. Предварительно расположив брусок в склеенной по размеру бруска картонной коробочке, покрыть подготовленную поверхность деревянного бруска смесью эпоксидной смолы и абразива. После полного отверждения смолы брусок готов к использованию.

Другим вариантом изготовления камней для заточки своими руками является создание точильного бруска из небольших прямоугольных стеклянных пластин толщиной около 5 мм. При помощи двусторонней клейкой ленты на поверхность стеклянной пластины наклеивается наждачная бумага. Точильный брусок готов к работе.

Основные виды самодельных приспособлений

Главное условие для самодельных ножеточек – не исказить заданный на производстве угол между гранями лезвий. Выдержать его вручную, не имея набитой руки и навыка, нелегко.

Приспособление же фиксирует угол заточки, поэтому точить нож специальным инструментом намного легче, чем бруском.

Ниже перечислены самые простые и популярные точилки, каждую из которых по силам изготовить самостоятельно:

1. Выбор качественного камня. Если в хозяйстве найдется точильный камень в форме крыши с двумя скатами, им легко можно вернуть остроту затупившемуся прибору. С этим “домиком” просто работать: лезвие крепится к одному скату крыши, а его другую сторону затачивают абразивным камнем, совершая горизонтальные движения. Потом нож переворачивают и обрабатывают вторую поверхность клинка. Удобство и эффективность способа в том, что не нужно выдерживать руками угол между лезвиями, он фиксируется формой и углом бруска.
2. Простое устройство для домашнего затачивания можно сделать из двух треугольников из дерева. Их ставят параллельно друг другу и соединяют винтами-барашками. Точильный брусок фиксируется между деревянными опорами под углом, который при желании можно поменять. Требуемый наклон абразива легко выставить с помощью транспортира или программы на планшете.
   При обработке лезвия на треугольниках нож надо держать 100% вертикально. Если такую конструкцию долго использовать, стяжки могут ослабеть и выставленный градус бруса изменится, а вместе с ним и угол затачивания.
3. Вместо вертикальных треугольников можно сделать надежное горизонтальное основание из дерева, пластика или металла. В нем нужно предусмотреть подвижные механизмы для фиксации точильных камней. Идея в том, что должна была возможность задать разный угол наклона брусков.Абразивные камни вставляются в отверстия в основании и крепятся. Нож “ходит” вертикально. Такое устройство нужно держать рукой, чтобы оно не двигалось по столу или зафиксировать струбцинами.
4. Можно сделать точилку из стабильного бруска, который крепится к катающейся тележке с колесами. Нож затачивается движением руки вперед-назад. Угол затачивания определяется высотой бруска по отношению к рабочей поверхности.Это приспособление используют для работы с кухонными ножами и только на ровной плоскости. Бывает, что угол затачивания при движении незначительно отклоняется от заданного. Для большей точности конструкция должна стоять на месте неподвижно.
5. Более сложное приспособление, на изготовление которого придется потратить время и силы, предполагает не только фиксацию бруса, но и возможность регулировать его положение. Особенность системы состоит в следующем: лезвие ножа надежно фиксируется на горизонтальной опоре, точильный брусок крепится к направляющей, а на вертикальной стойке делают прорезную планку.Благодаря отверстию в вертикальной опоре направляющую с закрепленной абразивной поверхностью можно перемещать и корректировать угол лезвия. При таком способе добиваются максимальной точности.

Точильный (абразивный) брус или камень – необходимый элемент любого фабричного или самодельного устройства для затачивания ножа. Удобно, когда он имеет форму прямоугольника (должен быть длиннее лезвия), так проще точить инструмент.

Камни бывают разной степени зернистости: крупной, средней и мелкой.

Она определяется количеством зерен на единицу площади и выражается числом, чем оно меньше, тем грубее камень.

Для заточки ножей потребуются бруски со средним и мелким зерном.

Для затачивания ножей абразивы с зернистостью 200-350 не используют. Такими зернами можно деформировать лезвие. Ножи точат на брусках со средним зерном – от 600. После основной обработки лезвие шлифуют и доводят до блеска наждачной бумагой на 1000-1200 зерен.

Двусторонний брусок, когда с одной стороны грубая абразивная поверхность, а с другой – более изящная, удобен вдвойне, поскольку им можно сделать основную заточку ножа и финишную доработку.

Камни отличаются еще и по материалу, из которого они сделаны. Натуральные – из сланцевых и корундовых пород. Эти камни с крупным зерном, они быстро стачиваются, поскольку их во время работы смачивают водой или маслом.

Есть алмазные и керамические бруски, более износостойкие, прослужат дольше натуральных.

Особенности использования приспособления

Конечно, простой точильный камень подойдет для затачивания ножа или режущей кромки рубанка. Но его качество будет далеко не самым лучшим. Чтобы обеспечить равномерное снятие слоя металла и точность обработки необходимо использовать специальные точильные приспособления.

Преимуществом такого изделия является не только удобство его использования, но и такие факторы, как:

1. Возможность фиксации лезвий, которая достаточно надежна и не оказывает излишнюю нагрузку. правильно сконструированное устройство не дает возможности повредиться металлу в процессе работы.
2. Возможность установка бруска под определенным углом. Благодаря этому, при движении режущей кромки значение угла не будет изменяться.
3. Вариация установки разных углов заточки. При таком функционале обеспечивается возможность обработки различного инструмента, даже заточки ножей со ступенчатой структурой.

Основные правила заточки ножа

У этого процесса имеются свои тонкости, которые нужно обязательно соблюдать:

• Обязательно нужно соблюдать угол заточки. Он должен быть примерно в диапазоне двадцати-двадцати пяти градусов.
• Начинать шлифовку ножа следует с наиболее тупой его части, а кромку можно разукрасить, чтобы не выходить за ее пределы во время процедуры.
• Лезвие рекомендуется располагать на девяносто градусов по направлению к камню для заточки.

При заточке постарайтесь соблюдать три этих пункта, дабы избежать нежелательных проблем и не рисковать здоровьем конструкции. В противном же случае нож может начать быстро тупиться, а точилка просто сломается.

В итоге Ваши финансы или Ваше время будут выброшены на ветер, а это вряд ли кого-то порадует. Именно поэтому надо запомнить эти правила и забывать о них.

Нюансы в вопросе заточки

В заточке каждого ножика бывают свои моменты.

Например, японский самостоятельного типа заточки требует особого внимания довольно опытного специалиста, поскольку японский вид стали довольно хрупкий. Чтобы их точить производители дают рекомендацию применять разные водные камни, наделенные разнообразной зернистостью.

Хозяйки для заточки применяют точилки, купленные в магазине. При использовании нескольких ножей, их острота сохраняется дольше.

А ведь это очень немаловажно, даже несмотря на то, что это отнимает массу времени и силы.

Типичные ошибки при ручной заточке ножей

Рисунок 4. Шпилька с держателем-струбциной для абразивного бруска.

Если вы не занимаетесь точением ножей профессионально, а относитесь к людям, которые используют эти инструменты только в быту, то прежде чем приступать к самостоятельной заточке, следует узнать о некоторых типичных ошибках новичков:

Первая и самая распространенная ошибка — недотачивание режущей кромки. Она состоит в том, что при работе с абразивами на рабочей поверхности ножа образуется множество мелких заусениц, которые создают ощущение остроты ножа. При первых нескольких использованиях, заусеницы отпадают, а лезвие опять становиться тупым

Чтобы такого не возникало, важно затачивать инструмент до конца. Для более детального рассмотрения режущей кромки можете использовать увеличительное стекло — оно даст возможность контролировать правильное проведение процесса. Наличие грязи на клинке

Ни в каком случае нельзя точить грязный, жирный нож. Иногда можно увидеть, как профессиональные повара в процессе приготовления пищи берут круглый напильник с ручкой — мусат, проводят им несколько раз по инструменту и продолжают работать. Но это не точильная принадлежность, данное устройство используют только для выравнивания кромки ножа. Важно отсутствие не только грязи, но и остатков предыдущих, более крупных абразивов, так как они легко смешиваются с материалом для тонкого шлифования, приводя к появлению царапин и неровностей. Слишком сильный нажим. Острота ножа зависит не от силы, применяемой к бруску, а от длительности и аккуратности произведения заточки. Слишком сильный нажим приводит к обламыванию режущей кромки. Неправильный выбор угла заточки. Данный параметр зависит от двух показателей: предназначения инструмента и марки стали, из которой он изготовлен. Для кухонных ножей оптимальный угол составляет от 20 до 25 градусов. Туристические, охотничьи и рыбацкие ножи должны выдерживать большие нагрузки, при этом не тупясь. Для них угол кромки составляет до 40 градусов. Для сравнения: острота, позволяющая использовать нож в качестве бритвы, составляет 10-15 градусов.

Соблюдая простые правила и рекомендации, вам удастся успешно использовать устройство для заточки.

Разновидности точилок для ножей

Ниже будут приведены лучшие идеи точилок для ножей.

Точилка «Домик»

Принцип работы этой точилки сразу же заставляет понять, почему эта вариация получила именно такое название. Дело в том, что эта конструкция состоит из бруска и точащего прибора.

Посмотрите еще здесь!

•

• Как сделать самодельный металлоискатель — лучшие схемы, инструкция. Обзор проверенных вариантов по созданию простого металлоискателя своими руками
• Как выбрать стиральную машину: советы профессионалов, основные тонкости выбора надежной и качественной машинки. Виды, типы, программы и функции

Берется брусок и ставится на стол. Его верхняя сторона должна напоминать двухскатную крышу. Угол наклона грани обычно делают 20-25 градусов, потому что это идеальная величина. Затем на один скат кладется лезвие, и спокойно точится.

Все достаточно просто и создание этой конструкции не нуждается в подробной инструкции о том, как легко сделать точилку для ножей. Предельно легкая конструкция.

Домашняя точилка для ножа

Отличная конструкция, которая имеется почти в каждом доме. Без нее очень сложно представить повседневную жизнь, ведь ножи в хозяйстве очень часто тупятся, особенно если в доме есть хозяюшка, которая проводит много времени на кухне за готовкой.

Точилка ножа Lansky-Metabo

В интернете полно чертежей такой конструкции, что даже самый неопытный пользователь сможет найти подходящий для себя. Это сооружение отлично подходит для тех, кто всерьез решил заняться профессиональной заточкой.

Конструкция отлично подходит для заточки ножей в колоссальных количествах, именно поэтому все профессионалы и точильни используют именно такую конструкцию.

Приспособление для заточки ножей на электроточиле

Электрический наждак не только ускоряет работу, но и позволяет получить качественный вогнутый профиль кромки лезвия. Это так называемая доловая заточка. Получить такую форму на линейном бруске не получится, поэтому эти два приспособления не заменяют, а дополняют друг друга.

Металлический упор с фиксацией

Важно! Если при работе с ручным точильным приспособлением, вы полностью контролируете интенсивность процесса, то высокой скоростью вращения наждачного круга можно испортить нож.

От трения, металл на острие нагревается, происходит «отпуск» закалки. Сталь теряет твердость и стачивается рваными краями. Еще одна проблема – «отпущенный» нож быстро теряет остроту

Поэтому на электроточиле следует работать осторожно. Подносить лезвие на короткое время, и делать перерывы для остывания

В таком режиме тяжело выдержать постоянный угол, поэтому фиксация ножа обязательна.

Второе приспособление, упор из брусков

Приспособление легко сделать своими руками – причем не обязательно выполнять точные работы по обработке металлических деталей. Направляющая изготавливается буквально из подножного материала. На верстаке, рядом с точилом крепятся направляющие, с помощью которых можно менять расстояние от упора для ножа до вращающегося круга. Этим расстоянием определяется угол заточки. Вертикальная штанга должна иметь свободный ход вверх-вниз с прочной фиксацией положения. Нож проводится горизонтально, прижимаясь к упору. Сила соприкосновения с наждаком регулируется прямо в ходе заточки. Обработка происходит симметрично, вы просто меняете сторону ножа и точите под тем же углом.

Чем точат ножи дома?

Иногда бывает и такое, что нож нужно быстренько сделать острым. Здесь может пригодиться брусок древесины, ножовка, наждачка, тарелка из керамики, стамеска и т.п.

А есть и вовсе те, кто может произвести заточку о фундамент из цемента с песком. Но, такой способ вовсе не рекомендуется. Ведь существует масса иных и более проверенных!

Наилучший среди всех – изготовить самодельное приспособление. Это не только удобно, но и мало отличимо от заводского.

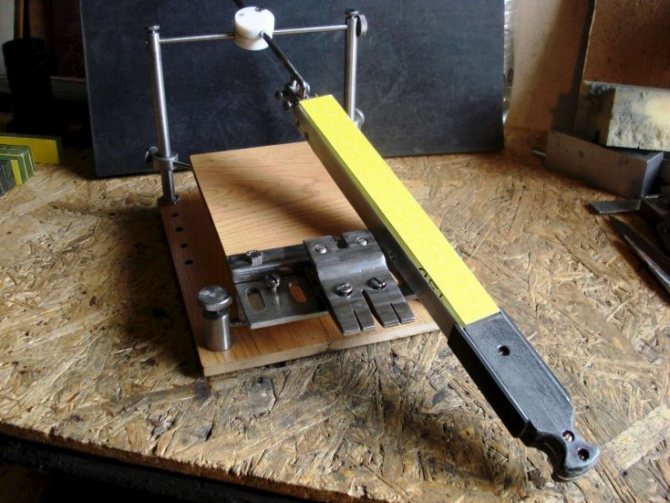

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;
• болт и гайка М5;
• пара гаек-барашков М8;
• оселок;
• стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

Точилка в сборе

Материалы и инструменты необходимые для устройства

Чтобы выполнить несложное и вполне добротное приспособление необходимо позаботиться о подготовке следующих заготовок и инструментов:

• фанеры или небольшого ламинированного листа ДСП;
• стальной шпильки диаметром 8 мм (резьба на ней должна быть нарезана по всей длине);
• текстолитового или эбонитового бруска (в качестве альтернативы можно заменить твердыми породами древесины – буком, дубом и т.д);
• алюминиевой пластины (с толщиной не менее 5 мм);
• крепежей – болтов, гаек (барашковых);
• неодимового магнита (его можно найти на старом компьютерном HDD).

Самостоятельное изготовление простой модели

Принцип действия устройства по проекту Лански сводится к тому, что обработка надежно зафиксированного лезвия производится под строго определенным углом с помощью сменных насадок точильного камня, обладающих разной зернистостью, в результате чего удается получить очень острую кромку режущего элемента. Готовое устройство стоит около 1500 тысяч российских рублей, но простота его изготовления и минимальный набор необходимых деталей вдохновляет народных умельцев на создание более бюджетных самодельных аналогов из имеющихся в наличие подручных средств.

Пошаговый мастер-класс

К выбору необходимых материалов стоит приступать после подготовки необходимых для изготовления самодельной точилки для ножей размеров и чертежей. Для максимального облегчения поставленной задачи рекомендуется использовать готовые проекты, которые можно найти практически на любом сетевом ресурсе. В качестве примера можно привести сборочный чертеж, по которому можно самостоятельно изготовить точильный станок типа Лански.

Для того чтобы собрать такую конструкцию, мастеру придется подготовить следующие материалы:

• Металлический прут, который можно использовать для изготовления шпилек с маркировкой М-6 нестандартной длины.
• Электрод любой марки, предназначенный для использования в электросварочных работах. Именно из этого элемента выполняются угловые направляющие после полной зачистки от флюса и заусенцев, которая проводится с помощью зернистого наждака.
• Углеродистая нержавеющая сталь со средней толщиной в 3-5 миллиметра, из которой легче всего изготавливаются зажимы со сквозными отверстиями Стоит отметить, что для выполнения таких отверстий понадобится машинное масло, избавиться от которого в дальнейшем поможет обработка концентрированным мыльным раствором.
• Металлические углы средних размеров (9 на 9 на 0,6 сантиметра).

Кроме того, понадобятся гайки и другие крепежные элементы, с рекомендуемой маркировкой которых можно ознакомиться на представленном чертеже. Что касается обработки элементов и их сборки в единую конструкцию, то эта процедура предполагает выполнение следующего алгоритма действий:

1. Нарезка уголков по заданным размерам болгаркой с алмазным диском и их последующая обработка напильником и наждачной бумагой.
2. Выполнение всех отверстий в горизонтальных и вертикальных полках, а также обработка скосов направляющей рейки.
3. Изготовление стойки из болта с гайкой соответствующего размера (именно эта деталь будет закрепляться в струбцине, тисках или любом другом инструменте, обеспечивающем надежную фиксацию всей конструкции в целом).
4. Финишная сборка станка, а также фиксация бруса и резака для проведения контрольного тестирования.

Правила заточки клинка

Существует несколько важных правил заточки ножей, которые необходимо соблюдать вне зависимости от того, каким именно образом будет осуществляться эта процедура. Имеются в виду такие тонкости и нюансы:

• Перпендикулярное размещение лезвия по направлению точильного камня при соблюдении угла, равному 1/2 части величины заточки (последнее условие не является обязательным для выполнения).
• Угол заточки должен варьироваться в диапазоне от 20 до 25 градусов.
• Старт обработки с начала лезвия, с наиболее тупой его части. При этом кромку можно закрасить в черный цвет, чтобы не выступать за ее пределы при обтачивании лезвия.

В процессе обточки на кромочной части клинка имеют свойство образовываться характерные поперечные борозды. Их положение относительно базовой линии режущей части должно быть перпендикулярным, ведь только тогда можно будет утверждать, что процедура обточки была проведена верно.

LM

Как сделать нож своими руками в домашних условиях

Не требует каких-либо особых навыков и пользование ручной точилкой для ножей типа Lansky-Metabo, поз. 1 на рис. Схема ее устройства дана на поз. 2, а порядок пользования – на поз. 3. Недостатком точилки Lansky-Metabo считается нестабильность угла заточки по длине лезвия: по нему ведут штангой с оселком. Вынос точки касания при этом непрерывно меняется, т.к. она описывает дугу окружности, а лезвие иной конфигурации. Соотв. «плавает» и угол. Поэтому точилку Lansky-Metabo используют преимущественно для заточки походных и охотничьих ножей со сравнительно коротким клинком.

Точилка для ножей типа Lansky-Metabo

Однако данный недостаток возможно обратить в достоинство, если клинок зажать в клеммах корневой частью А (у черенка) и слегка повернутым кончиком от себя, поз. 4. Тогда у корня клинка угол заточки будет наибольшим, что оптимально для обработки твердых материалов или использования ножа как колуна. Так ведь им и работают в подобных случаях, чтобы внешнее плечо рычага рука-клинок было покороче.

К середине лезвия Б угол заточки будет плавно уменьшаться и достигнет минимума на сгибе его образующей Б1, что удобно для тонкой работы. Затем к кончику В угол снова увеличится, что сделает кончик более стойким при сверлении, долбежке/ударе и пробое (протыкании).

Чертежи деталей оригинальной точилки Lansky-Metabo даны на рис. Цифры у окон под штангу (направляющую) соответствуют ПОЛНЫМ углам заточки.

Чертежи деталей точилки для ножей Lansky-Metabo

На след. рис. дан сборочный чертеж зажима, а далее – чертежи и размеры клемм Lansky-Metabo, изготовленных из уголка 90х90х6 мм. Автор разработки скрывается под псевдонимом Serjant. Это, безусловно, дело его скромности. Но, между прочим, на производстве технологические новшества, позволяющие для изготовления фасонных деталей использовать стандартные профили, ценятся иной раз подороже серьезных изобретений.

Сборочный чертеж зажима точилки для ножей Lansky-Metabo

Чертежи самодельных клемм для точилки Lansky-Metabo из уголка 90х90х6

Общий сборочный чертеж точилки для ножей Lansky-Metabo

Альтернативные способы заточки

Если ваш кухонный нож – простой и недорогой «работяга» и/или просто вникать в «культуру ножа» вам не хочется, то рекомендуем для заточки в домашних условиях использовать электрическую точилку, роликовую ножеточку или заточную систему. В чем же их плюсы и минусы?

• Электроточилка точит ножи отлично и быстро, но даже самые качественные модели снимают с лезвий слишком много материала, тем самым сокращая срок его службы. Еще один недостаток электроточилки – хороший прибор стоит более 200 $.
• Роликовая ножеточка – вариант недорогой и простой в использовании. С ее помощью можно быстро наточить кухонный нож, но, к сожалению, острота лезвия сохранится ненадолго и нож будет со временем портиться. Наибольшим доверием среди роликовых ножеточек пользуется инструмент от Fiskaris (на фото). Не путайте роликовую ножеточку с V-образной. Последняя – вариант для самых небережливых.

Заточные системы хороши тем, что позволяют более точно выставлять и выдерживать угол. Такие точилки бывают разные – с фиксацией клинка (производители DMT и Lanski) и с фиксацией самих камней под определенным углом (Spyderco Triangle Sharpmaker). Отдельно можно выделить заточную систему, в которой можно выбирать нужный угол и контролировать положение ножа – это система Edge Pro Apex Knife Sharpening System. У каждой системы есть свои плюсы и недостатки. Так, например, на точилках с фиксацией клинка неудобно точить широкие шеф-ножи, а на триангле от Spyderco ножи скорее правятся, чем точатся, да и угол можно выбрать только 30 или 40 градусов. Впрочем, для кухонных ножей как раз эти углы и нужны, а пользоваться трианглом очень просто. Подробный обзор и инструкцию по эксплуатации точилки от Spyderco можно увидеть в следующем видео.

Какие же минусы имеет Apex Edge Pro? Пожалуй, это лишь высокая цена – 245 $. Впрочем, для заточки кухонных ножей вы можете купить китайскую копию этой точилки (н-р, на Алиэкспресс).

Есть еще один хитрый способ наточить нож в домашних условиях – с помощью шершавой риски на дне керамической кружки или тарелки. Принцип действия все тот же – сохранение угла, плавные движения, выдерживание РК (режущей кромки) перпендикулярно направлению.

• Гид по выбору универсального ножа и “кухонной тройки”
• Гид по выбору хорошей универсальной сковороды
• Выбираем посуду для стеклокерамической плиты (стандартной и индукционной)
• Выбор кастрюли для универсального пользования: сравнение 7 видов, 6 советов и 1 видео
• Как очистить кастрюлю снаружи и внутри – 8 простых способов для сложных случаев
• Гид по выбору сушилки для посуды

Самостоятельная заточка лезвий

Затачивание ножа с помощью оселка

Заточка лезвия, произведённая точильным бруском, считается самой качественной, конечно при условии, если её производил опытный мастер. Чтобы наточить нож о точильный брусок сделайте следующее:

1. Расположите оселок с низким содержанием абразивных зёрен на неподвижной поверхности. Если брусок маленький, его можно зажать в тисках.

1. Держа нож под углом 20-25 градусов по отношению к поверхности бруска, начните движение ножа по оселку режущей кромкой вперед.

1. Перемещайте лезвие по бруску таким образом, чтобы во время движения оно касалось поверхности оселка, по всей своей длине.
2. Во время движения старайтесь сохранять один и тот же угол наклона лезвия.
3. Произведя 2-3 движения, переверните нож и повторите процесс заточки с другой стороны лезвия.
4. Таким образом, чередуя стороны, производите заточку ножа, пока по краю лезвия не появится кромка (заусенец).
5. Поменяйте оселок грубой заточки на брусок для шлифовки.
6. Произведите шлифовку лезвия ножа, пока кромка не исчезнет.
7. Проверьте остроту ножа, разрезав сложенную в несколько раз пеньковую верёвку, или попробуйте разрезать лист бумаги.

Затачивание охотничьего ножа на точилке «Lansky»

Охотничьи ножи изготавливаются из твёрдой стали, поэтому их первоначальная заточка требует точильные бруски с низким содержанием абразивных зёрен.

• Зажмите нож в тисках точилки.
• Установите на стержень точильный брусок, с низким содержанием абразивных зёрен.
• Выберите угол наклона бруска (для охотничьих ножей он обычно составляет от 20 до 30 градусов).
• Вставьте стержень в нужное отверстие.
• Смажьте оселок специальным маслом, входящим в набор точилки.
• Начните движение бруском вдоль лезвия ножа, от основания к кончику.
• Переверните точилку и повторите процесс, с другой стороны ножа.
• После образования кромки, смените брусок и произведите окончательную шлифовку.
• Поскольку охотничьи ножи в основном изготавливаются с двусторонним лезвием, то после завершения заточки с одной стороны, поменяйте положение ножа в тисках и начните процесс заточки с другой стороны.
• Закончив заточку, отполируйте лезвие ножа войлоком.

Как затачивать ножи в точилке «Lansky», смотрите в видеоролике:

Заточка ножниц

Заточку ножниц необходимо производить на специальном точильном станке. Заточка лезвий с помощью подручных (наждачной бумаги, края стакана и др.) может на время улучшить остроту ножниц, но ненадолго. Если у вас нет возможности наточить ножницы у профессионала, то можно попытаться сделать самостоятельную заточку об абразивный камень. При заточке нужно соблюдать несколько простых правил:

• Камень для заточки должен быть мелкозернистым.
• Заточка лезвия производится, по всей поверхности кромки одновременно.
• Угол наклона лезвия должен совпадать с заводской кромкой.
• Движение лезвия по камню должны делаться от винта к кончику.
• Точить ножницы нужно в разобранном виде.

Производя заточку ножниц, не спешите, терпение в этом деле будет вашим союзником.

Как быстро заточить ножницы, также можно посмотреть в ролике:

Затачивание лезвий рубанка и стамески

Заточка лезвия рубанка и стамески, практически не отличаются друг от друга. Поэтому описанный ниже процесс заточки применим к обоим инструментам:

• Установите стамеску на оселок под углом 30-40 градусов.
• Удерживая стамеску рукой, пальцами свободной руки прижмите фаску к оселку.
• Начните водить стамеской по точильному камню, пока на гладкой стороне стамески не образуется заусенец.
• Смените оселок на мелкозернистый и произведите окончательную шлифовку стамески.
• Проверьте остроту лезвия стамески, сняв стружку с угла бруска.

Помимо ручной заточки, стамеску можно заточить на станке с крутящимся абразивным диском:

1. Включите станок и дайте диску набрать полную скорость.
2. Держа стамеску двумя руками, прислоните её фаску к точильному диску.
3. Обязательно соблюдайте угол наклона стамески, иначе вы испортите лезвие инструмента.
4. Не давите на стамеску с большим усилием и не держите её слишком долго на диске, это приведёт к перегреву металла и разрушению лезвия.
5. Во время заточки, смачивайте лезвие водой.
6. Окончательную шлифовку лезвия стамески, лучше производить в ручную, с помощью мелкозернистого бруска или наждачной бумаги.

Не забывайте, что при заточке изделий на станке, образуется много искр и мелких частиц, которые могут попасть в глаза, поэтому обязательно работайте в защитных очках. А чтобы не повредить руки о крутящийся диск, одевайте перчатки.

Как наточить инструменты вы также можете узнать из видеоролика:

Устройство для заточки из монтажных уголков

Прототипом самодельного затачивающего устройства из монтажных уголков служит чертеж вышеупомянутой профессиональной точилки Лански.

Чертеж с размерами

Чертеж нижней клеммы

Чертеж верхней клеммы

Эскиз зажима

Точилка в сборе

Детали станка для заточки после обработки Приспособа для заточки ножей

Инструменты и материалы

Для изготовления такой приспособы нужны:

• пластины из металла 4х11см;
• уголки из алюминия;
• прутки из металла длиной 15см;
• болты и гайки;
• метчик для нарезки резьбы;
• точильный станок по металлу;
• тиски или струбцины;
• маленький напильник для тонких шлифовальных работ.
