Разбираемся в устройстве и принципе работы перфоратора

Электрическая Схема Дрели

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

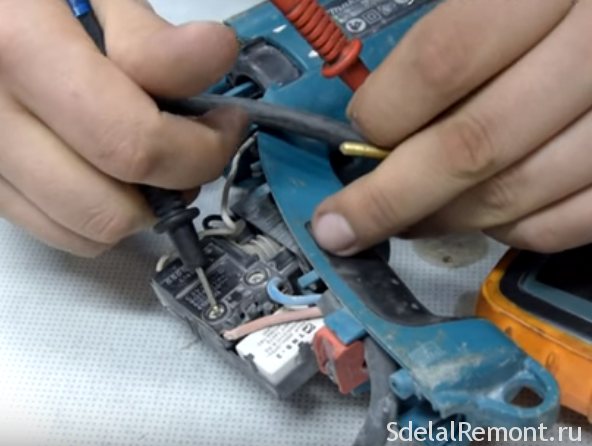

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

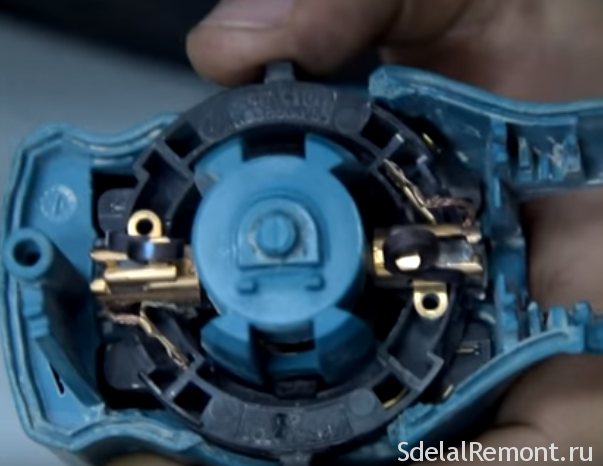

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Устройство перфоратора

Перфораторы бывают разных моделей и отличаются друг от друга в зависимости от:

• выполняемых функций;
• мощности;
• производителя.

Несмотря на это, каждое перфораторное устройство имеет в своей конструкции обязательную структуру, составленную из узлов и систем, которые служат для выполнения основного предназначения этого агрегата. В каждом таком устройстве обязательно должны быть:

• редуктор;
• электродвигатель с якорем и статором;
• патрон;
• механизм, производящий удар.

В процессе усовершенствования этого прибора появились дополнительные функции, которые значительно облегчают его применение.

Основные из них:

• система, подавляющая вибрации;
• механизм, фиксирующий данный инструмент в положении, удобном для оператора – Vario-Lock;
• ограничитель глубины проникновения в рабочую поверхность;
• очистка устройства от пыли;
• переключатель режимов работы.

На изображении подробно показано, как устроен перфоратор.

Что еще можно сделать из старой ручной дрели — быстровёртка

Выше описан процесс изготовления самоделки из старой дрели двухскоростного типа, которая имеет 4 шестерни. Однако есть и односкоростные устройства, которые также можно применить для изготовления самоделки. Из такого типа инструмента можно изготовить отвертку, работа которой выполняется одной рукой. Это очень удобно, когда вторая рука занята. Называется такое приспособление быстроверткой, а принцип его изготовления следующий:

Есть у этой самоделки один недостаток — это необходимость отсоединения биты от крепежного элемента, чтобы вернуть рукоятку в исходное положение. Пример такого изобретения показан на фото ниже.

Безопасность эксплуатации

Перфоратор – электромеханический инструмент, поэтому пользоваться им нужно, соблюдая меры безопасности.

1. Перед началом работы нужно убедиться в целостности электрического шнура. Поврежденная вилка или изоляция на шнуре могут привести к поражению электрическим током. Трещины на корпусе также могут послужить источником опасности.
2. Сменные насадки должны надежно крепиться, в противном случае во время работы они могут выскочить из патрона и нанести травму.
3. Сверлить материал нужно, не прикасаясь к вращающейся части инструмента: острые кромки легко повреждают руки и другие части тела.
4. Насадки при вращении сильно нагреваются, поэтому после окончания работы нельзя прикасаться к ним голыми руками во избежание ожогов.

Правильно работать электроинструментом — значит сохранить здоровье. Обязательно следуйте правилам безопасности и одевайте средства индивидуальной защиты: перчатки, маску или очки, специальную рабочую одежду.

Что надо знать перед проведением работ самодельным вибратором

Для дома вовсе не обязательно покупать заводской инструмент, стоимость которого составляет не менее 3-4 тысяч рублей. Намного рациональнее сделать насадку на перфоратор или дрель самостоятельно, воспользовавшись для этого подручными средствами. Однако после изготовления надо учитывать такие факторы:

Из материала видно, что сделать вибратор из дрели и перфоратора совсем не трудно, и для этого имеется много вариантов. Эти варианты помогут всем и каждому, кто задается вопросом, как можно сделать насадку для уплотнения бетона в домашних условиях. Если сравнить самодельное устройство, затраты на которое не превышают 50 рублей (за электричество при сварочных работах), с китайскими заводскими вибраторами по 3-4 тысячи рублей, то работают модели своими руками даже намного эффективней.

Источник

Принцип работы и режимы

В работе перфоратора выделяется три основных режима:

1. Удар с вращением — дает возможность просверлить твердую и толстую поверхность без особых усилий.
2. Удар без вращения — позволяет отбивать бетонные поверхности.
3. Вращение без удара — превращает перфоратор в дрель.

Важно! Если правильно выбрать режим, то инструмент можно использовать в процессе штробления под проводку. Результат получится далеко не идеальным, однако все дефекты скроет последующая обработка стен.

Принцип работы устройства прост:

• Через электромотор проходит ток, запуская остальные части механизма.
• Вал статора начинает вращение за счет его расположения на подшипниках. На его конце находится косозубая шестерня, которая понижает скорость и увеличивает момент.
• Вследствие вращения подшипника возникает ударная опция.

Это заставляет все детали внутри перфоратора перемещаться и взаимодействовать друг с другом, передавая энергию шестеренке, которая регулирует мощность и работу перфоратора.

Изготовление трещотки из старой ручной дрели

На этом спектр возможностей инструмента не заканчивается. Еще из старой и ненужной ручной дрели можно сделать удобный ключ трещотку. Причем применять его можно, как обычный ключ, то есть затяжку выполнять от руки, так и в паре с шуруповертом.

Для изготовления инструмента понадобятся две конусные шестерни и вал от дрели, а также стальные трубки, пластинки и сварочный аппарат. Процесс изготовления инструмента подробно показан в видео материале. В итоге получается универсальный ручной инструмент, который точно крепче современных ключей-трещоток.

Как видно, ручная дрель — это вполне интересный инструмент, из которого можно изготовить разные самоделки, расширив возможности, а также упростив свой труд. Если вы придумали, что еще можно сделать из ручной дрели, обязательно сообщите об этом, так как это поможет людям использовать устаревший инструмент для новых реализации новых действий.

Источник

Предохранительная муфта

В случае, когда заклинивает патрон перфоратора, срабатывают предохранительные муфты, которые установлены, чтобы снизить вероятность получения травмы при выполнении поставленной задачи. Дополнительной функцией этого механизма является защита мотора от перегрузок во время работы. Работа устройства основана на том, чтобы отсоединить патрон от приводного вала, чтобы не допустить его перегорания.

Чаще всего используются пружинно-кулачковые или фрикционные механизмы. Отличие заключается в том, что в первом случае работа инструмента основывается на принципе проскальзывания двух муфт относительно друг друга. Во втором — диски в нормальном положении прижаты друг к другу. Скольжение происходит только в том случае, если патрон прекращает функционирование.

Правила, которые необходимо соблюдать

Во время работы, перфоратор быстро нагревается. Чтобы надолго сохранить работоспособность инструмента, необходимо после 20-30 минут работы делать перерыв двух или более чем на десять минут.

При работе, при прокручивании вхолостую инструмент, нужно удалять крошки не пыль, очищать пробиваемое отверстие, чтобы облегчить работу инструменту. При бурении отверстий большого сечения, вначале забуриваются тонким сверлом, потом средним, делая отверстие в три приёма. Сквозные длинные проходы нужно сверлить сначала короткими насадками, постепенно заменяя их более длинными.

После работы необходимо в порядок привести пробойник не использованные насадки. Инструменты необходимы очищены от пыли, не сухими уложены в контейнер.

Как работает инструмент?

На рынке можно найти огромное количество перфораторов с разнообразной конструкцией. Но независимо от множества модификаций устройства, состоят все они приблизительно из одинаковых составляющих.

Электрический привод

В качестве двигателя в перфораторе предусмотрен электрический привод. Обычно используются приводы коллекторного типа. В лёгких моделях, которые покупают для работы в бытовых условиях, двигатель находится в горизонтальном положении. В средних и тяжёлых он закреплён вертикально.

Горизонтальное расположение

Устройства с горизонтальным приводом считаются более компактными и удобными при работе в труднодоступных местах.

Но есть у такой конструкции и свои недостатки.

Например, из-за особенностей расположения привод плохо охлаждается, к тому же на его силовой компонент действуют высокие нагрузки.

А вот устройства с вертикальным расположением привода охлаждаются намного лучше. К тому же их конструкция предполагает пониженный уровень ударной вибрации. Также благодаря вертикальному размещению позволяет придать поршню широкую амплитуду движения, что увеличивает и амплитуду бойка. Это достоинство объясняется тем, что при вертикальном расположении применяется кривошипно-шатунных механизм. А вот в устройствах с горизонтальным двигателем используется подшипник качения. Благодаря этому перфораторы с вертикальными двигателями имеют возможность работать намного дольше.

Конструкция ударного механизма

Ударный механизм позволяет перфоратору выполнять его основную функцию (сверление). В инструменте используется два основных типа:

• Электромеханический;
• Электропневматический.

Первый тип механизма используется в большинстве современных моделей инструмента. Его главное достоинство — высокая энергия удара при низкой мощности силовой конструкции. Электропневматический механизм бывает двух типов. В первом применяют подшипник качения (для лёгких моделей), а во втором — кривошипно-шатунный механизм для тяжёлых и средних моделей.

Схема ударного механизма

Среди элементов ударного механизма можно выделить подшипник качения, таран, поршень и боёк.

Во время начала работы сила удара от электрического мотора поступает на внутреннюю обойму подшипника.

Наружная обойма при этом начинает производить колебательные движения. Внутренний объём воздуха между тараном и поршнем находится попеременно в условиях высокого и низкого давления. В это время таран повторяет движения за поршнем и бьёт боёк, который, в свою очередь, ударяет по насадке в патроне.

Пневматический механизм работы позволяет устройству отключаться во время холостого хода. Это стало возможным благодаря смещению тарана вперёд, если отсутствует контакт поверхности и долота. Во время перемещения тарана открывается отверстие для соединения воздуха из поршневой камеры со внешней средой.

Кривошипно-шатунный механизм в перфораторах работает с высокой амплитудой, что позволяет значительно увеличить мощность удара (до 20 кДж). Сам механизм функционирует практически по той же схеме, что и предыдущий. Импульс кручения передаётся от червячного вала к шестерне, а затем кривошип отправляет его к ударному механизму.

Интересные факты о ручной дрели

Рассматриваемый инструмент с момента его изобретения, применялся активно для сверления деревянных и металлических конструкций, а для сверления бетона такой прибор не предназначен. Это связано с тем, что в устройстве отсутствует ударная функция, поэтому пробурить отверстие в бетоне таким инструментом практически нереально. Однако домашние умельцы находили выход из ситуации. Во время сверления бетона наносились периодические удары молотком по пятке, что позволяло продвигаться сверлу внутрь материала.

Основной недостаток инструмента знает каждый, кому хоть раз приходилось его использовать. Он заключается в необходимости прикладывания физических усилий. Если при сверлении дерева требовалось немного усилий, то при работе с металлом и бетоном, уходило как минимум несколько часов на достижение результатов.

Итак, если вы вспомнили конструкцию механизма ручной дрели, а также, что она собой представляет, тогда пора разобраться, что можно сделать из этого инструмента.

Как подключить электроинструмент без схемы

Иногда, при ремонте или восстановлении работоспособности электроинструмента возникает необходимость подключить устройство к сети при этом сохранив весь тот функционал каким, электроинструмент обладал изначально, но из корпуса только торчат провода, причём довольно много (в моём случае 6), а электрической схемы нигде не удается найти. Что делать? На самом деле, всё не так страшно и сложно.

Отличительный признак коллекторного электродвигателя коллекторный узел.

Вовсе не обязательно знать что и как было сделано изначально. Для того чтобы подключить электромотор инструмента нужно сделать следующее:

1. Найти питающую цепь.
2. При необходимости подключить конденсаторы.
3. Подключить коммутирующее устройство.

Методика нахождения проводов питания

В ручном электроинструменте любого предназначения, как правило, используется универсальный коллекторный электродвигатель (УКД). Универсальность эта весьма условна и означает только то что двигатель теоретически может работать от постоянного и от переменного тока. На практике при ремонте, эту особенность не применишь, важнее знать принципиальную схемы УКД. Взглянув на которую можно сделать важный практический вывод.

Один из пучка входящих в корпус двигателя проводов непременно должен быть подключён к одной из обмоток статора, а через неё к контактной площадке щётки.

Чтобы убедиться в этом нужно выкрутить или снять обе пробки щеткодержателей и вынуть щётки. Затем, коснувшись одним щупом мультиметра к контактной площадке одной из щёток, другим щупом последовательно прозвонить все проводники. Если искомый провод не будет найден, перейти к другой площадке. В конце концов, нужный проводник обязательно отыщется.

В этом случае удобно пользоваться мультиметром со звуковой прозвонкой. В зависимости от конструктивных особенностей исследуемого аппарата сопротивление в некоторых цепочках может оказаться очень небольшим и это может ввести в заблуждение.

Простой вибратор для уплотнения бетона на перфоратор и дрель

Часто в домашнем хозяйстве появляется потребность залить бетонную или железобетонную конструкцию. Для этого понадобится соорудить опалубку, в которую и будет заливаться жидкая бетонная смесь. Чтобы соорудить железобетонную конструкцию, используется не только раствор из смеси цемента и песка, но еще и металл с щебнем. Чтобы жидкий раствор плотно заполнил все пространство опалубки, понадобится специализированный инструмент — вибратор. Приобретать полноценный инструмент не выгодно, так как стоит он дорого, поэтому возникает потребность сделать вибратор своими руками перфоратор или дрель. Как это сделать, и что для этого понадобится, рассмотрим подробно.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Механические неисправности и их устранение

Чтобы найти ту по другому иную неисправность, до нужного узла необходимо добраться. Любая из последовательно снятых деталей внимательно осматривается на предмет наличия:

В основной массе модели разбирают на две половины, однако кто из перфораторов имеет особенности. Как правильно выполнить в кустарных условиях, посмотрите видео:

Признаком поломки бывает:

• отказ от выполнения функции;
• посторонние звуки внутри механизма не чрезмерный нагрев корпуса;
• не переключаются режимы;
• течёт смазка.

Кто из признаков вам больше понравятся следствием поломки любой из деталей, которые извлекают в последовательности, указанной на схеме. Собирают инструмент в обратном порядке. Запчасти для перфоратора следует приобретать согласно спецификации в инструкции по обслуживанию.

Основной причиной механических поломок зачастую становится недостаточное техническое обслуживание агрегата, работающего в тяжёлых условиях. Профилактические мероприятия не сложны, а срок жизни инструменту удлинят значительно. Правильно эксплуатации положено:

• каждые полгода обновлять смазку редуктора;
• через шесть месяцев проводить осмотр не очистку щеток, не прилегающей части коллектора;
• в конце дня работы чистить перфоратор пылесосом;
• не забывать наносить смазку на хвостовики долбёжной оснастки для уплотнения от пыли не предотвращения выработки гнезда.

Самоделки из перфоратора: вибратор для бетона и ямобур

Во время заливки бетонного раствора каждый его слой уплотняют. Делают это вручную с помощью пробивания укладываемой послойно смеси стержнями из разных материалов (металла, дерева). Производить все работы можно гораздо быстрее с помощью специальных приспособлений — вибраторов. Но заводская виброплита, приобретенная для домашнего использования, не всегда является экономически целесообразным вариантом, потому что стоит она дорого. Поработать ей несколько раз, а после оставить, чтобы просто лежала, не имеет никакого смысла. В таком случае можно сделать вибратор для бетона из перфоратора своими руками. Самоделка ускорит процесс трамбования и улучшит качество выполнения работы.
