Разбираемся в вопросе: что такое маятниковый ход электролобзика?

Устройство и принцип работы маятника у электролобзика

Подходит для работы с прямыми, врезными и угловыми пропилами. Может вырезать округлые отверстия. Его применяют для обработки широкого спектра материалов: древесина, металл, керамика.

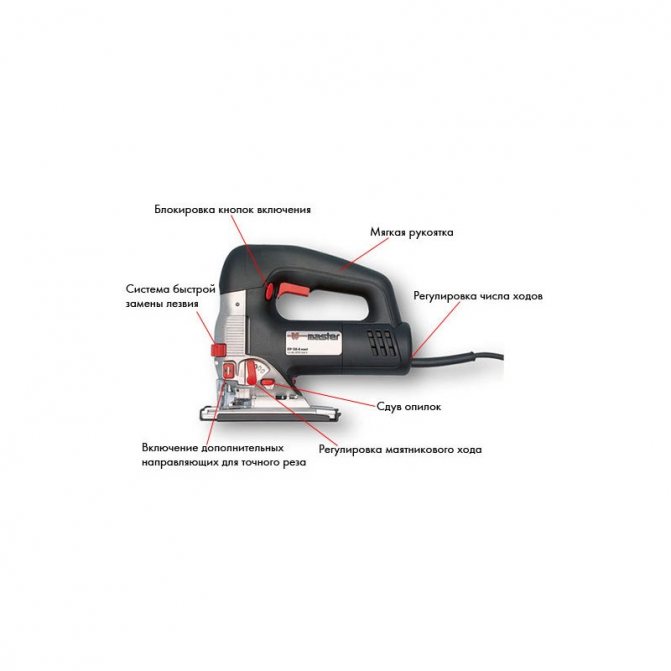

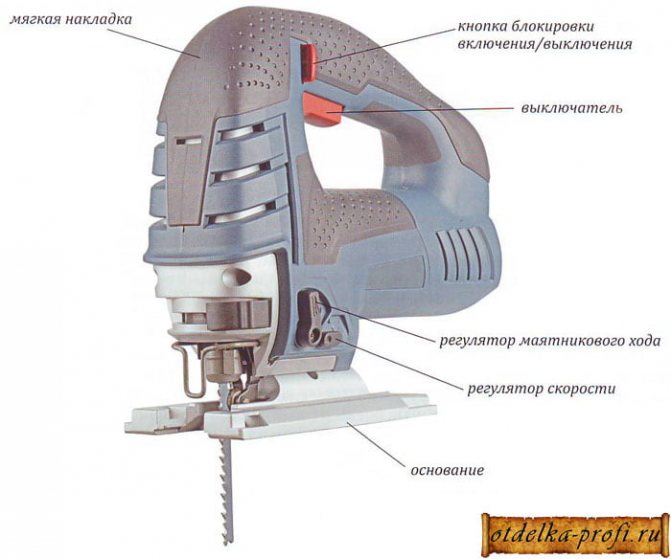

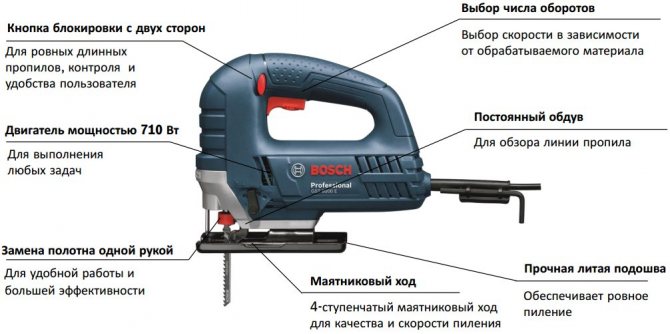

Основные элементы конструкции:

• корпус;
• двигатель;
• плата, отвечающая за регулировку частоты хода;
• редуктор;
• кнопка пуска;
• патрубок для отводки стружки;
• опорная платформа (подошва);
• настойка маятникового хода;
• опорный ролик пилки;
• система замена лезвия, шток.

Режущая поверхность инструмента двигается в поступательном движении за счет специальных направляющих. Пиление осуществляется только при движении вверх. Орбитальный лобзик имеет возможность менять амплитуду, что позволяет проводить движение по кривой.

Важно! Применение маятникового механизма увеличивает скорость появления линий реза, но снижает их качество и однородность края.

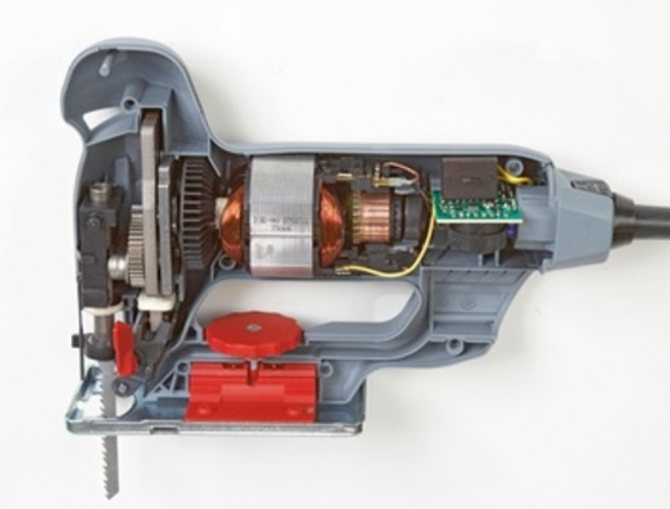

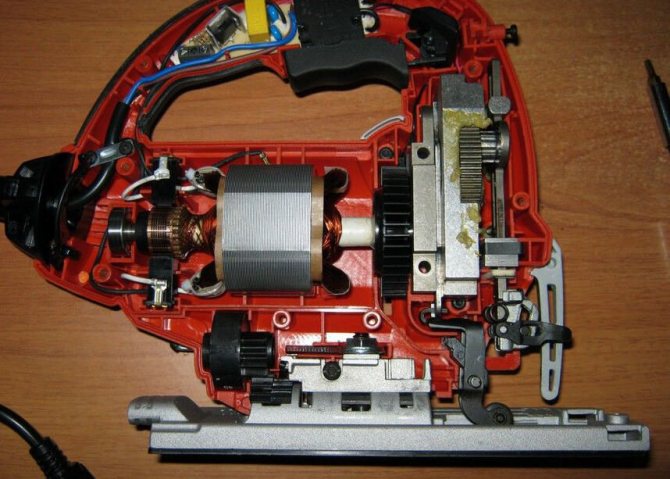

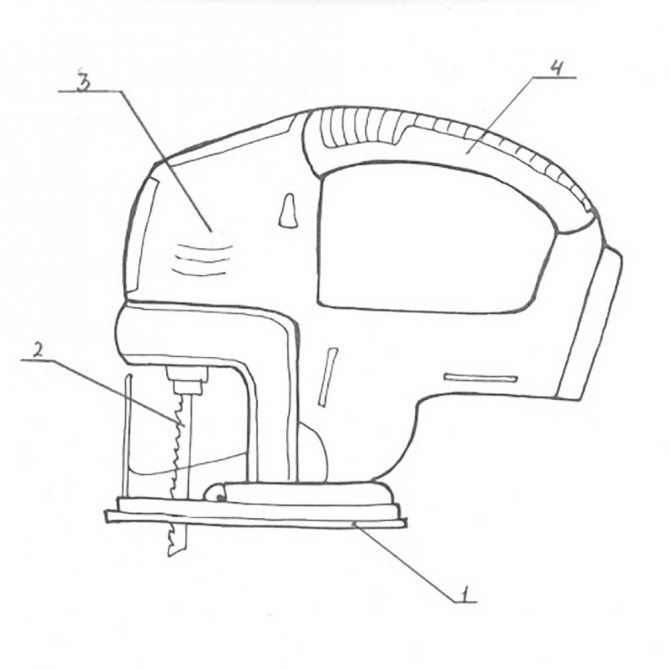

Устройство прибора

Лобзик с электрическим приводом предназначен для распила различных листовых материалов. В зависимости от назначения, электролобзики бывают:

• профессиональные;
• полупрофессиональные:
• бытовые.

Отличия заключаются в технических характеристиках и функциональных возможностях инструментов.

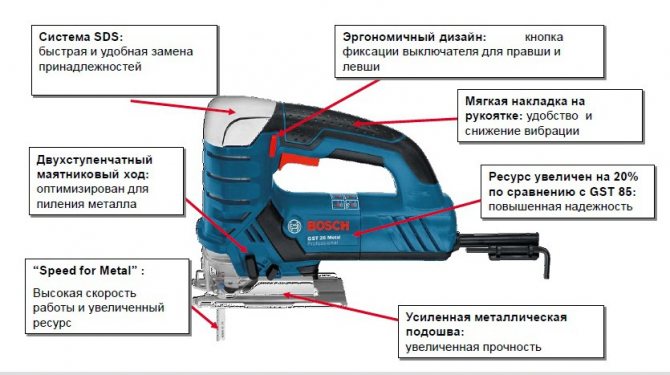

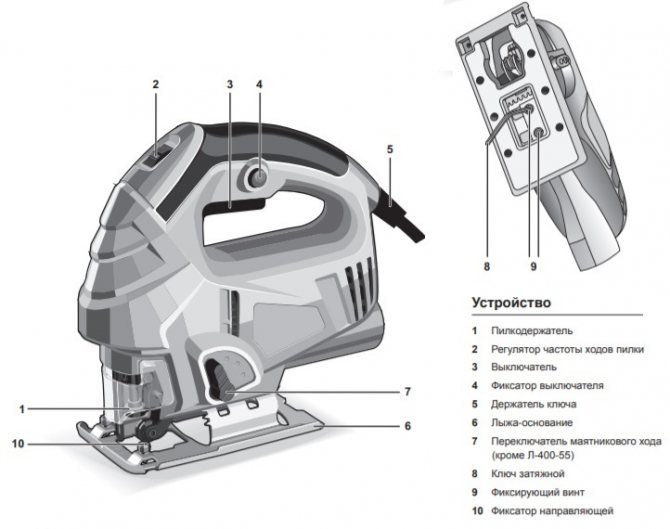

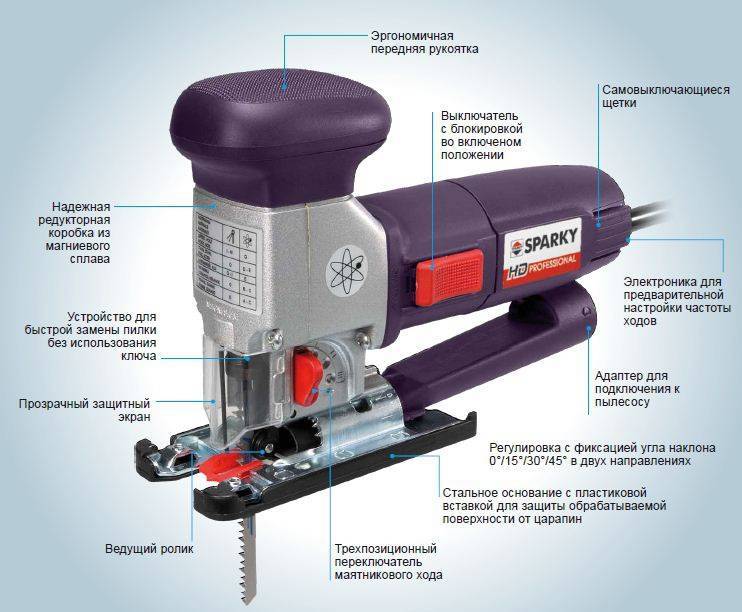

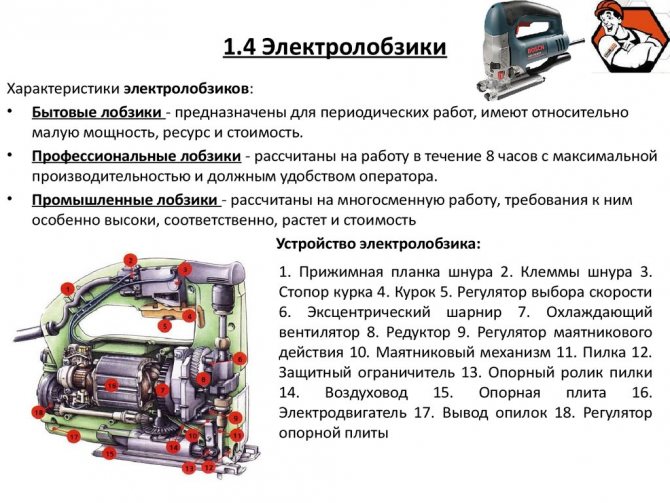

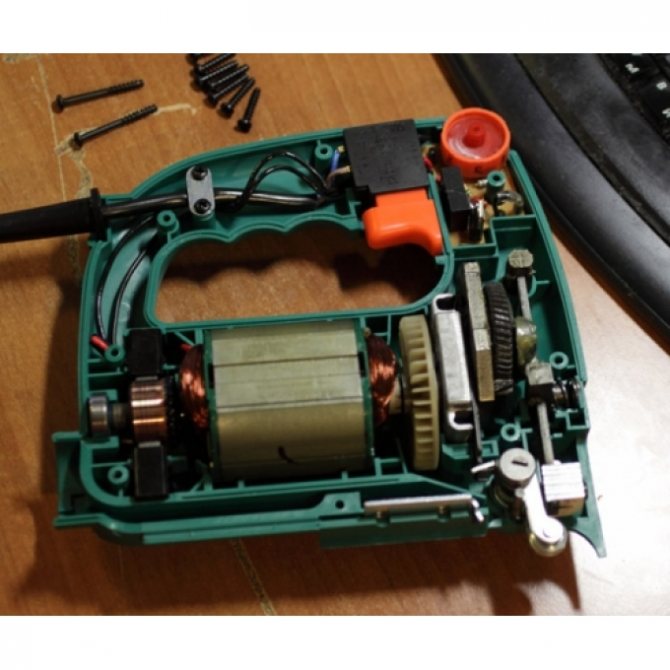

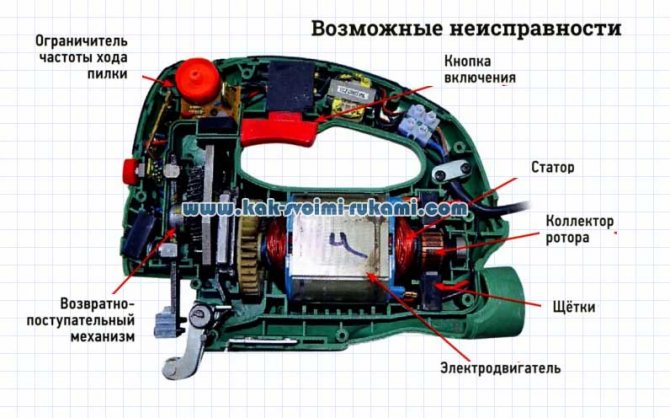

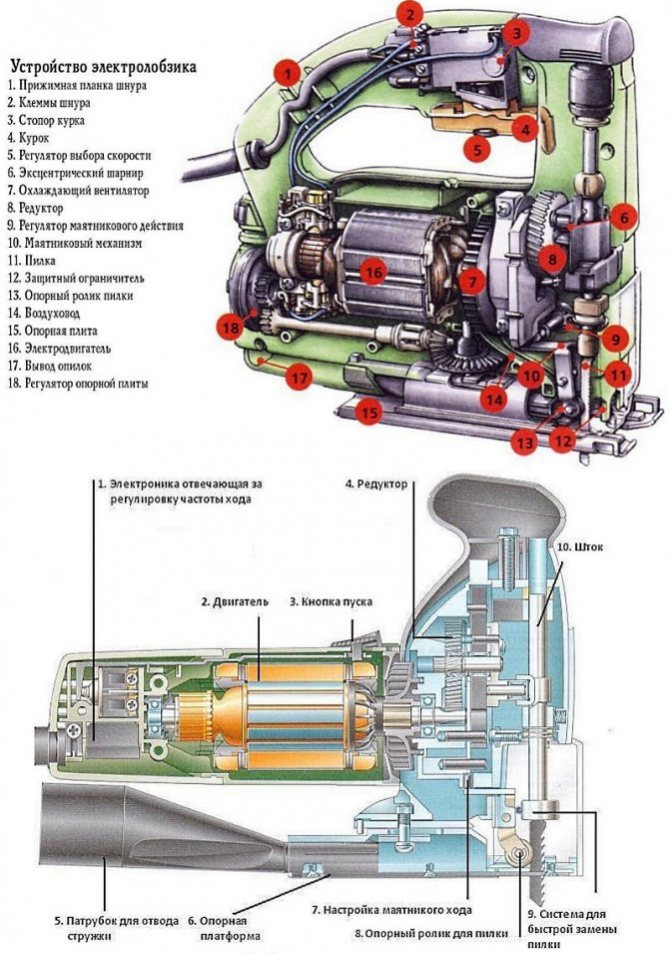

Устройство электролобзика

Прежде чем узнать, как пользоваться электролобзиком, нужно ознакомиться с его устройством. Инструмент состоит из:

1. Алюминиевого корпуса.
2. Электродвигателя. Мощный прибор сможет распилить более толстый и крепкий материал.
3. Крышки редуктора.
4. Кнопки регулирования маятникового хода. Маятниковый механизм позволяет сделать точный срез материалов с небольшой плотностью (мягкие породы деревьев, фанера, пенопласт).
5. Кожуха и скобы, которые обеспечивают безопасность работы.

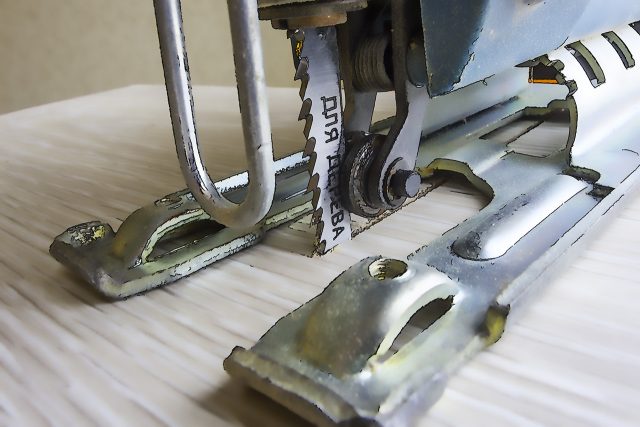

6. Опорного ролика для ведения пилки.
7. Регулятора сдува стружки.
8. Регулятора числа ходов пилки, от которого зависит скорость ее движения.
9. Регулятора наклона плиты. Он позволяет резать по дереву под углом 15, 30, 45 и 90 градусов.
10. Лазерной направляющей. Позволяет придерживаться начерченной линии для распила.
11. Быстрозажимного патрона, который выполняет функции пилы.
12. Аккумулятора, благодаря которому некоторое время можно пилить электролобзиком без подключения к сети.

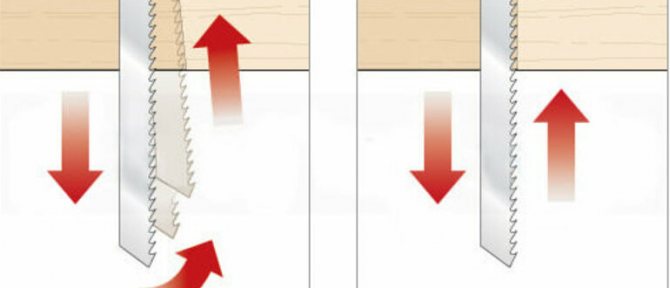

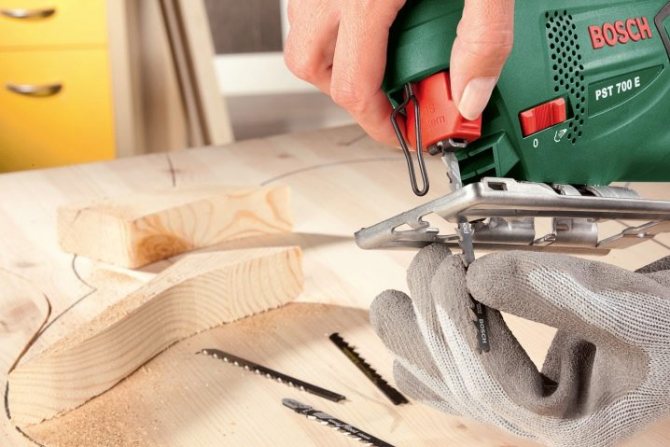

Что это такое и зачем нужен?

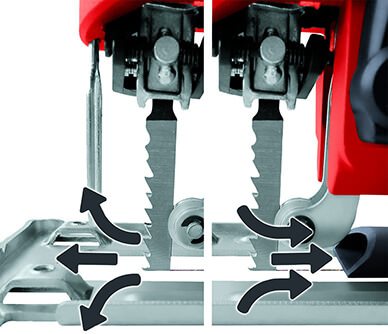

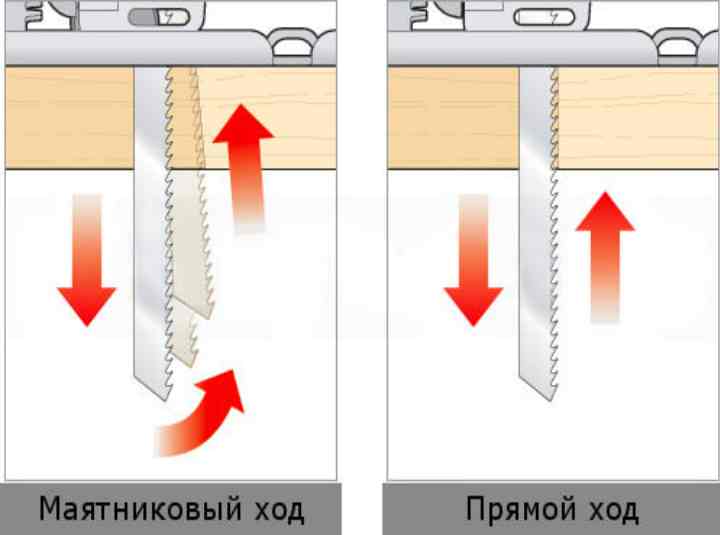

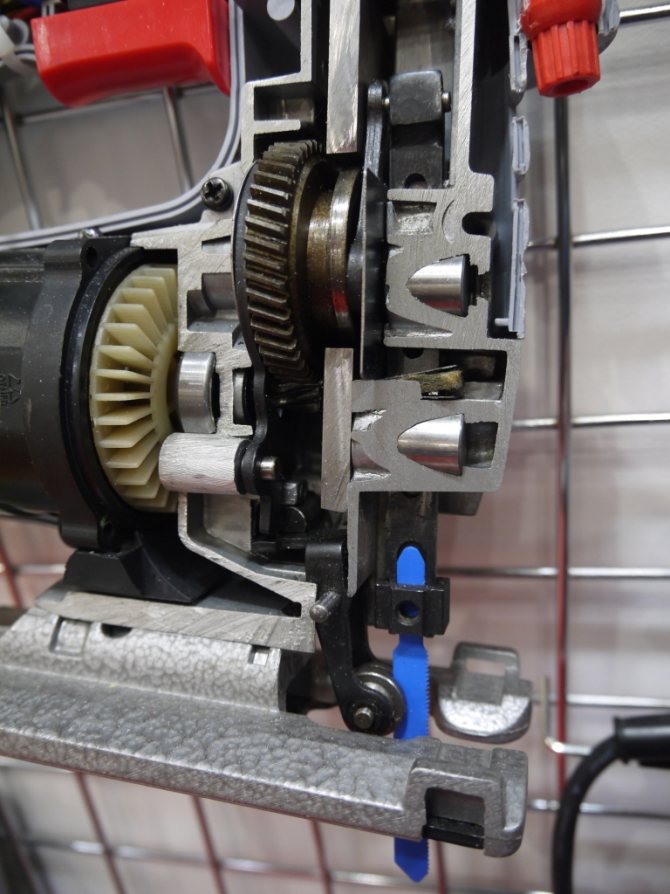

Режущее полотно производит колебательные движения под действием опорного ролика.

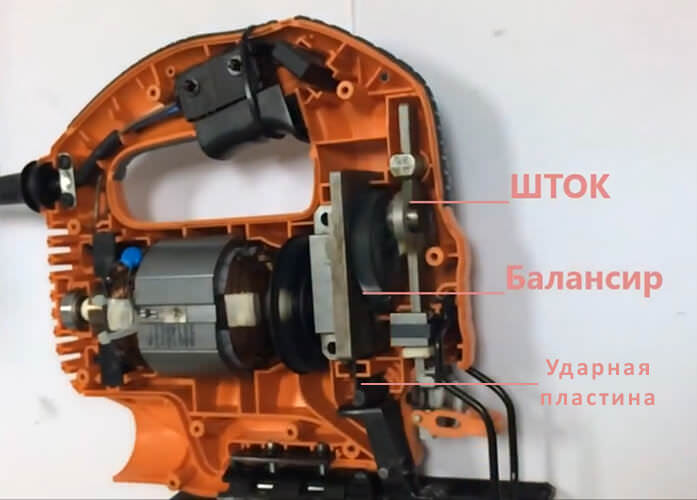

Основным источником выступает балансир, внизу которого находится тонкая пластинка из железа.

При вращении редактора запускаются колебания подкачки, что приводит к передаче импульса штоку. А это значит, что пилка может изменять ход своего движения, словно вгрызаясь в поверхность материала.

При выключенной функции лобзик делает стандартные движения, за счет чего достигается равномерность пиления. При запуске маятникового хода появляется возможность работать с более мягкими и габаритными материалами, проводить сложные разрезы.

Основные и дополнительные функции

Для облегчения работы многие модели лобзиковых станков оснащаются рядом дополнительных функций. Среди них можно выделить:

регулировка частоты оборотов. Наиболее распространенная функция, позволяющая установить необходимое количество возвратно-поступательных движений лобзикового полотна за минуту. Благодаря ее наличию можно получить довольно чистый рез, в зависимости от типа распиливаемой заготовки. Существует плавная и ступенчатая регулировка частоты движения пильного полотна;

наклон рабочего стола. Позволяет осуществлять распил материала под любым углом относительно горизонтальной плоскости. Профессиональные модели имеют возможность регулировки рабочего стола в нескольких плоскостях. Для большего удобства на механизм нанесена градуировка, позволяющая выбрать подходящий угол;

подсветка рабочей зоны. Позволяет точечно осветить место выполнения работ. Благодаря этому работу можно выполнить быстрее и более качественно. Кроме того, встроенная подсветка уменьшает усталость глаз при пилении;

пылеотвод. Вспомогательная функция, которая позволяет мгновенно убирать образовавшиеся во время пиления стружки и опилки, тем самым облегчая выполнение работы;

гравер. Наличие гибкого вала с гравером позволяет расширить функциональные возможности станка. С его помощью можно выполнять полировку, сверление или шлифовку заготовок. Единственным недостатком является система единого привода, которая не позволяет одновременно запускать пильное полотно и гравер.

Для чего нужна регулировка подкачки?

Именно маятниковый ход в электролобзике дает возможность изменять колебание и режим хода пилки. В большинстве современных моделей есть 1-4 уровня подкачки для разного типа работы, плотности материала. Распространенные режимы:

1. Маятниковый ход не запускается или работает на минимальной мощности. Подходит для осуществления ровных фигурных распилов. Применяется для твердых металлов, деревянных заготовок толщиной до 3 см.
2. Минимальная степень хода маятника. Режим оптимален для работы с деревом мягких пород, медью и алюминием.
3. Средние колебания рекомендуется для пиления пластика и дерева толщиной от 4 см.
4. Сильный или максимальный режим подкачки. Нужен для грубого распила деревянных поверхностей, работы с крупногабаритными изделиями.

Запуск маятника на лобзике усиливает износ пилки. При работе с объемными материалами, где не требуется аккуратного пила, режущая поверхность приходит в негодность в 2-3 раза быстрее.

Важно! Полотно для лобзика нужно подбирать с учетом материала заготовки. Пилки для металла, пластика и дерева отличаются размером зубьев, степенью заточки.

Как пользоваться маятниковым режимом лобзика

Чтобы маятниковый режим в электрическом лобзике оказался действительно полезным, необходимо понимать, как правильно им пользоваться. Большинство моделей инструмента оснащены регулировкой амплитуды колебательных движений. Оператор может настраивать подкачку под особенности предстоящих работ и конкретного материала.

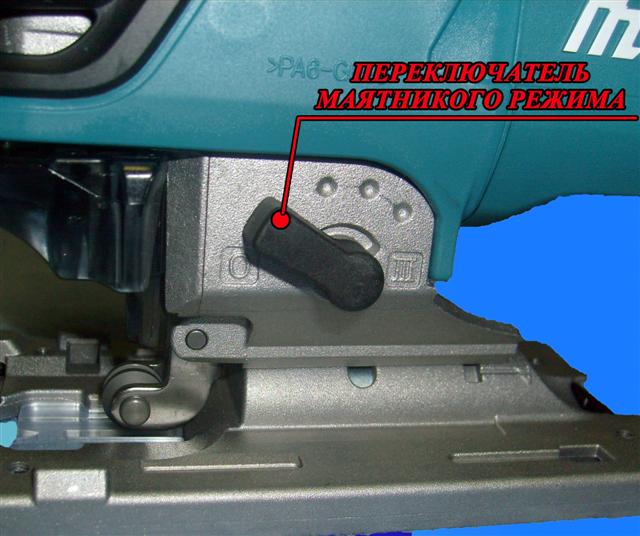

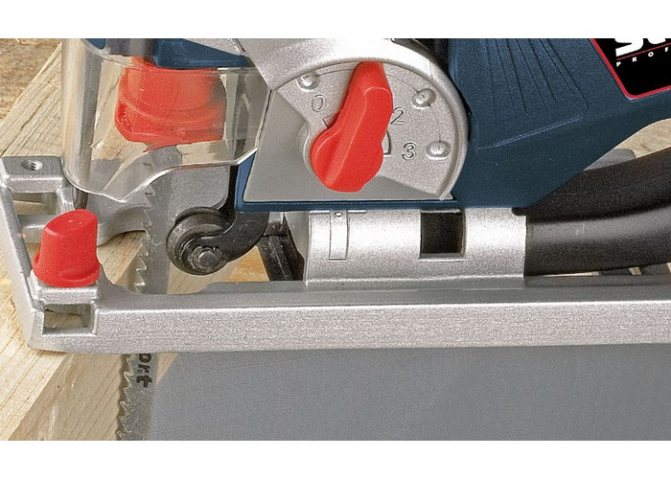

Регулировка маятникового хода электролобзика

При выборе ступени подкачки в электролобзике нужно учитывать плотность материала и режим пиления. Всего в инструменте предусмотрено четыре скорости:

1. Первая. Маятниковый ход неактивен или запущен на самой малой мощности. Такие настройки устанавливают для пиления металла и тонких деревянных заготовок, а также для фигурного реза.
2. Вторая. Полотно совершает небольшие колебательные движения. Обрабатывать на такой скорости нужно обычную древесину и достаточно мягкие цветные металлы.
3. Третья. Пилка движется по маятниковой амплитуде со средней скоростью. Режим подходит для разрезания фанерных тонких заготовок и пластика.
4. Четвертая. На максимальной скорости рекомендуется пилить древесину с толщиной от 5 см.

Если регулятор маятникового хода стоит на нулевой отметке, это означает, что функция полностью выключена. Пилка лобзика в таком случае будет двигаться только вверх и вниз.

Преимущества применения

Все больше производителей выпускают модели с функцией подкачки. Она увеличивает вариативность работы устройства. Плюсы таких лобзиков:

• очень высокая скорость хода полотна;
• возможность резать пластик, любые породы древесины, стальные листы и пенопласт;
• быстрое удаление опилок;
• меньший нагрев лезвия при пилении.

Из-за популярности маятникового хода такой инструмент практически не отличается ценой от простых электрических лобзиков. Рекомендуется как для профессиональных задач, так и бытовых целей.

Эксплуатация электролобзика

Перед работой подготовьте необходимую оснастку.

Настройка прибора

1. Возьмите кронштейн для замены полотна. Ослабьте болт крепления. Вставьте нужную пилку и затяните болт. Аналогично происходит замена пилки.
2. Если у вас есть функция быстрой замены пилки, то поверните рычаг соответствующего узла.
3. Настройте частоту хода. Чем твёрже материал, тем меньше частота. Дерево распиливают на максимальной скорости. Металл — в два раза ниже. Для пластика скорость в 2,5 раза меньше максимальной. Кафель обрабатывается на низкой скорости.
4. Установите маятниковый ход. Его используют для толстых деревянных заготовок. Существует три положения регулятора: 1 — толщина 30–40 мм; 2 — толщина 40–50 мм; 3 — более 50 мм.

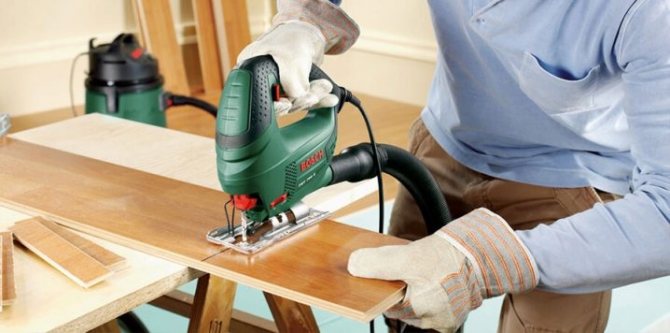

Работа электролобзиком

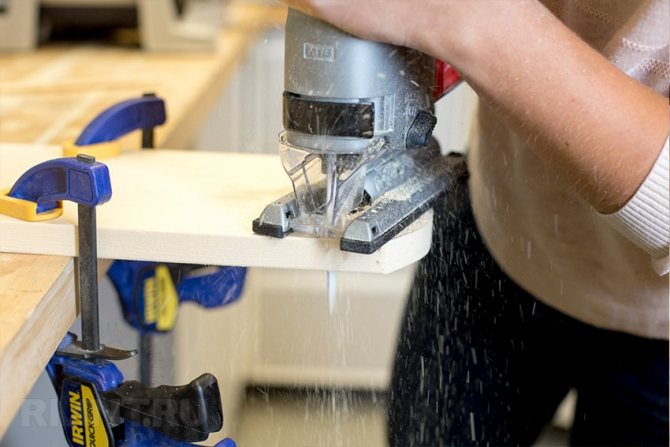

1. Закрепите деталь на верстаке.
2. Установите прибор режущей частью к детали. Включите. Не надавливая на полотно, ведите его по начерченной линии. Если вы будете прилагать чрезмерные усилия в процессе пиления, полотно может сломаться.
3. Затупившуюся оснастку меняйте сразу, чтобы не было сильной нагрузки на двигатель, и прибор не вышел из строя.
4. Для того чтобы сделать длинный рез параллельно кромке, используйте линейку и рейку. Отмерьте нужное расстояние. Расположите рейку вдоль линии реза, зафиксируйте на заготовке струбциной. Передвигайте инструмент параллельно рейки.
5. Для пиления под наклоном ослабьте крепление платформы. Установите угол нужной величины. Затяните крепление.
6. Для выпиливания ровной окружности соедините направляющую с центриком. Он входит в комплект инструмента. Закрепите его посередине. Ведите лобзик вокруг центрика.
7. При выпиливании узоров закрепите лобзик на столе. Тогда вам будет виден весь рисунок. Вы сможете двумя руками направлять деталь по нужной траектории.

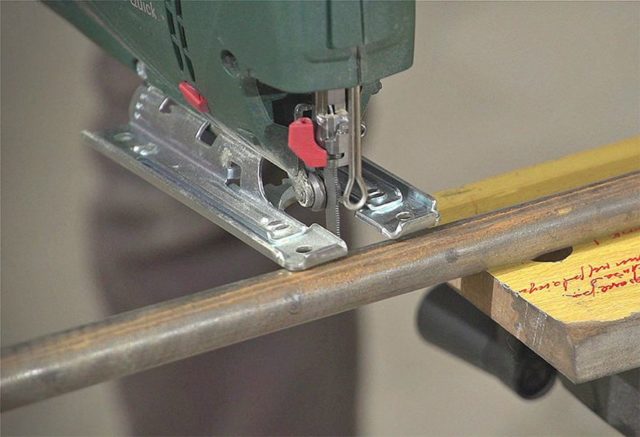

8. Для работы с тонким металлом подложите под него фанеру, чтобы заготовка не деформировалась.

Как закрепить электролобзик на столе

Если переделать обычный лобзик в настольный вариант, то его возможности расширятся.

1. Возьмите столешницу толщиной 12–15 мм. Просверлите в ней и в платформе лобзика четыре отверстия.
2. Установите столешницу на основание толщиной не менее 22 мм. Прикрутите лобзик.
3. Если у него есть патрубок для выдува опилок, можно подключить пылесос. Для этого проделайте круглое отверстие в задней части основания стола и проведите шланг от пылесоса.
4. Теперь можно пилить.

Как работать электролобзиком

1. Сделайте распилы вдоль и поперёк волокон. Если пилку уводит только вдоль, то замените её. Если дефект повторяется в обоих случаях, нужно отрегулировать направляющий узел.
2. У одних проблема решается настройкой ролика.
3. Для этого ослабьте его крепление и подвиньте вперёд или назад.
4. У других регулировкой направляющих сухарей. Они крепятся болтами. Ослабьте их и установите нужное положение.
5. Сделайте контрольные резы. При необходимости повторите регулировку.

Недостатки применения

Несмотря на большое количество преимуществ, есть и недостатки. Минусы моделей с подкачкой:

• появление сколов на краях линий, неровность спила;
• невозможность использования для фигурного выпиливания;
• маятниковый ход не работает с керамической плиткой и твердыми металлами.

Производители рекомендуют выбирать модель с учетом конкретных задач.

У всех устройств с подкачкой есть возможность отключения данной функции, что увеличивает вариативность применения инструмента.

Важно! При выборе модели следует обращать внимание на плавность переключения режима подкачки. Это позволяет избежать различных повреждений линии распила во время работы.

Классификация электрических лобзиков по питанию и применению

Несмотря на то, что сегодня грань между профессиональным и бытовым инструментом заметно терлась, на классификацию электролобзиков это не повлияло. Рассмотрим, на какие группы делится такое оборудование. Основными можно назвать:

• Профессиональные сетевые лобзики;
• Профессиональные аккумуляторные;
• Бытовые сетевые;
• Бытовое аккумуляторное оборудование;
• Промышленные аппараты.

Нужно понять, в чем разница между этими группами.

Большинство лобзиков позволяют выставить угол наклона пропила по градусам

Сетевые и аккумуляторные профессиональные электролобзики и их особенности

Сетевое оборудование мощнее аккумуляторного. Ведь если представить себе мощность аккумуляторной батареи, сравнимую с электросетью, то он будет тяжелым и громоздким. Возникает логичный вопрос: «А зачем тогда такой аккумулятор?». Единственным минусом сетевого оборудования считается его «привязанность» к розетке. Если нужно произвести работы на улице, то придется тянуть удлинитель, а это не всегда удобно.

Профессиональное оборудование отличается расширенным функционалом, настройками положения полотен (пилок), мощностью и выносливостью (возможностью работы в агрессивных средах и жестком ритме).

Если требуется установка мойки в кухню, лобзик – это то, что нужно

Бытовые электролобзики сетевого и аккумуляторного типа

Бытовое оборудование обладает меньшей мощностью. Но ее хватает для работы по дому. Исследованиями подтверждено, что подобное оборудование, мощностью 350 Вт способно распиливать доски, толщиной 70 мм. А бытовые лобзики, предлагаемые сегодня производителем, потребляют 600÷700 Вт. Делайте выводы.

Бытовой электролобзик, несмотря на достаточную мощность, подходит только для непродолжительной работы. Домашняя мастерская, где хозяин занимается обработкой древесины «для души» — это их стихия. Но если планируется масштабная стройка, бытовой электролобзик не подойдет. Тут нужен профессиональный прибор, способный работать 7÷8 часов в сутки.

Лазерный указатель реза на лобзике не даст уйти с отметки

Промышленные электролобзики: отличия от профессиональных

Промышленные аппараты стационарны. Они представляют собой станки. Древесина на них распиливается иначе, нежели промышленным электролобзиком – двигается не устройство, а материал.

Такие станки устанавливаются в цехах и редко двигаются с места. Используются они в мебельной промышленности и способны работать до 24 часов в сутки. Домашнему мастеру, независимо от занятости деревообработкой, такие агрегаты ни к чему – стоимость их значительна.

Промышленные лобзики имеют высокую стоимость

Обобщив изложенную информацию, ответим на вопрос, какой лучше купить лобзик для дома так: если не планируется строительства, а электролобзик нужен только периодически, подойдет вариант с бытовым инструментом. Для стройки или небольшого мебельного производства – профессиональным.

Советы по использованию

Маятниковый механизм более сложен в работе вне зависимости от плотности материала. Рекомендации по работе с таким инструментом:

1. Нельзя давить на лобзик во время пиления.
2. Устройство нужно крепко зафиксировать на поверхности.
3. Для точного распила заготовку требуется заготовку нужно держать ровно, двигать с постоянной скоростью.
4. Положить лист фанеры или ДСП под устройство для уменьшения вибрации при работе с тонкими заготовками.
5. Использовать машинное масло при пилении металла, оргстекла.

Перед началом эксплуатации внимательно прочитать инструкцию производителя, а также провести тестирование орбитального электролобзика. Чтобы избежать попадания стружки или опилок в глаза, следует надевать очки, работать только в защитных перчатках.

Выбор электролобзика

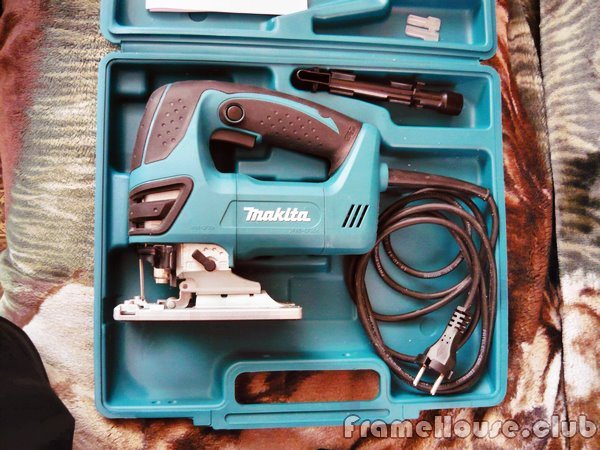

Лобзик MAKITA 4350FCT в коробке

Электрическая мощность. Чем мощнее инструмент, тем быстрее он распилит деталь. У разных моделей она варьируется и составляет от 300 до 700 ватт. Выбирайте мощность побольше, если вам предстоят работы с твёрдыми материалами и толстыми заготовками.

Эргономика. Большинство лобзиков имеют ручку в виде буквы D. Она удобна для работы одной рукой.

Некоторые модели профессионального инструмента имеют форму корпуса, приспособленную для работы двумя руками – левая рука на грибовидной рукояти сверху, правая держит инструмент за корпус. Удобный захват не утомляет руку при длительной работе и помогает во время пиления перемещать инструмент точно по намеченной линии.

Минус такой работы в том, что у вас не остаётся рук держать заготовку. Работать таким инструментом можно, только если деталь закреплена.

Профессиональный лобзик Festool Carvex 420

Изменяя число оборотов электродвигателя можно варьировать частоту хода пилки от 500 ходов в минуту до 3000 и более. Самые простые и дешёвые модели электролобзиков такой функции не имеют.

Профессиональный лобзик Festool

Профессиональные модели оснащаются также системой плавного пуска электродвигателя. После включения мотора обороты нарастают постепенно, без рывков. Инструмент не дёргается в руке, что способствует точности пиления.

Маятниковая подкачка полотна

Суть подкачки полотна в том, что пилка движется не только вверх-вниз, но одновременно слегка качается как маятник в продольной плоскости вперёд-назад. Амплитуда этого качания меняется с помощью переключателя на маятниковом механизме. У самых простых моделей такого режима нет.

При работе с металлами, керамикой, тонкими деревянными деталями подкачка полотна не используется. При резке толстых деревянных заготовок подкачка увеличивает скорость пиления в несколько раз.

Подошва электролобзика

Модели нижнего и среднего ценового диапазона оснащаются штампованными стальными подошвами. У них имеется один существенный недостаток – недостаточная жёсткость. В процессе эксплуатации такое основание деформируется и лобзик уже не так плотно прижимается к поверхности детали. Во время пиления инструмент «гуляет» – точность резки ухудшается.

Продвинутые модели имеют литую алюминиевую подошву. Вдобавок у неё может быть пластиковая накладка, которая предотвращает царапины на поверхности распиливаемой детали.

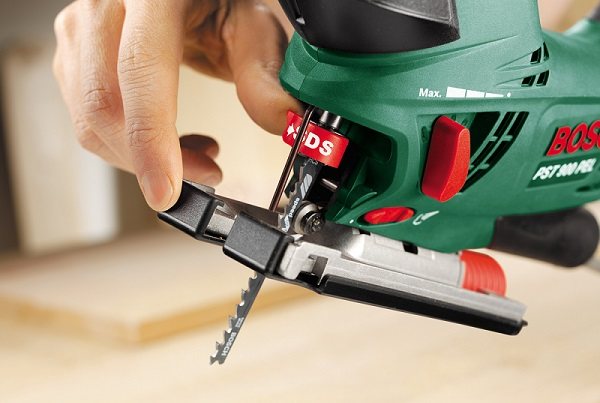

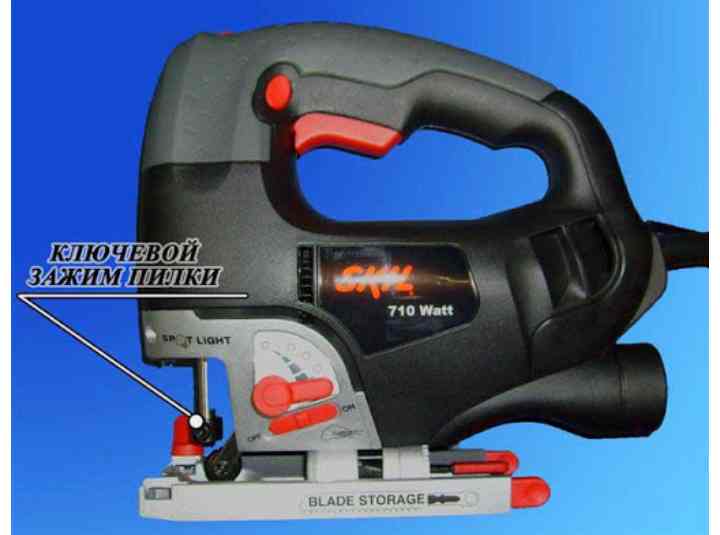

Полотно сменной пилки может закрепляться на конце шпинделя с помощью винтового зажима либо в быстрозажимном бесключевом устройстве.

Простой винтовой зажим подходит для закрепления оснастки с любой формой хвостовика. Под рукой должна быть отвёртка или шестигранник. Быстрозажимные механизмы не столь универсальны, зато не нуждаются в дополнительных инструментах.

Профессиональный лобзик Festool с функцией подключения пылесоса

К ним можно отнести возможность подключения пылесоса, подсветку рабочей зоны и лазерный указатель линии реза. Этими опциями оборудованы, как правило, профессиональные модели лобзиков и некоторые бытовые. Они облегчают работу мастера, но не являются остро необходимыми.

Мощность лобзика влияет на его производительность. Чем больше мощность, тем толще заготовки, с которыми он справится, и быстрее работа.

Регулировка оборотов электродвигателя и подкачка полотна совершенно необходимы, если вы будете работать не только с мягкой древесиной, но и с другими материалами.

Для разовой несложной работы сгодится любая модель лобзика. Но в общем случае для электролобзиков справедливо утверждение «дороже – лучше».

Мощность инструмента

Максимальная частота хода

Скорость пиления лобзика оценивается по такому параметру, как частота хода штока – чем чаще движется пильное полотно, тем быстрее осуществляется пропил. У наиболее востребованных моделей максимальная частота хода составляет 2700-3100 ходов/мин. Для резки материалов разной твердости предусмотрена регулировка частоты.

Глубина пропила

Из вспомогательных, но не менее важных функций электролобзиков, стоит обратить внимание на:

• маятниковый ход;
• угол наклона подошвы;
• плавность спуска;
• функцию поддержки оборотов при нагрузке;
• сдув стружки;
• подсветку;
• лазерный указатель.

Проведем обзор лобзиков каждого класса и составим рейтинг лучших, по отзывам пользователей, моделей.

Что лучше выбрать?

На рынке представлен широкий спектр моделей электрических лобзиков зарубежных и отечественных производителей. Они отличаются функционалом, ценой и дополнительными опциями. Также существуют лобзики без маятникового хода. Ниже вы найдете 5 лучших моделей для любых производственных задач.

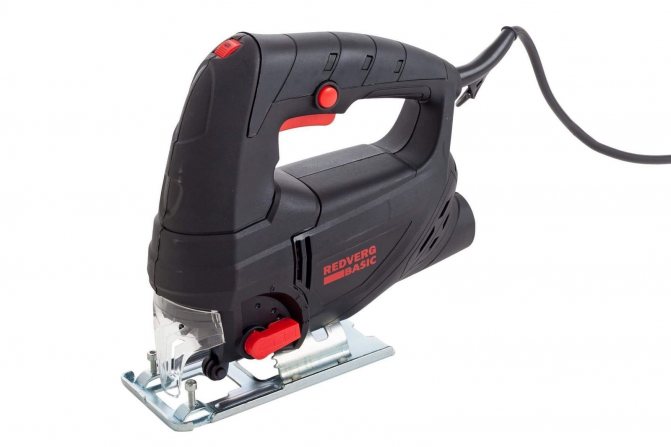

RedVerg Basic JS600

Бюджетный инструмент для прямых и фигурных пилений. Устройство крепкое, нет люфта на движущихся элементах. Имеется прорезиненная ручка, двигатель оснащен двойной обмоткой. Поставляется с режущим полотном, упором и ключом для настройки. Мощность – 600 Вт, частота хода до 3 тыс. движений в минуту. Можно использовать для дерева толщиной до 5 см.

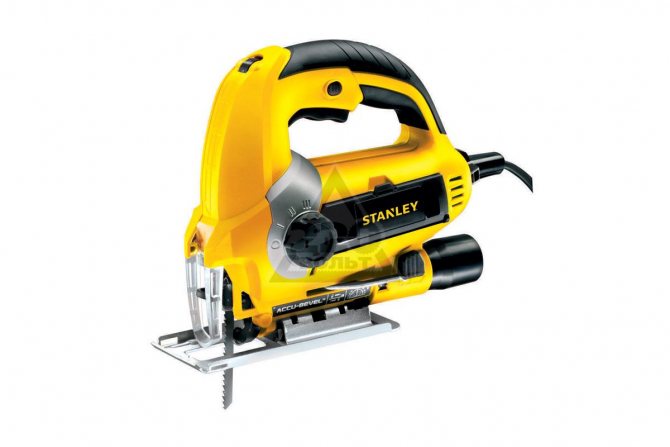

Stanley STSJ0600-B9

Надежный и функциональный лобзик профессионального сегмента. Работает с древесиной, металлом и другими распространенными материалами. Есть удобный отсек для хранения пило, защитный экран и ручка с резиновой прослойкой. Мощность – 600 Вт, максимальная толщина заготовок из дерева – 8,5 см.

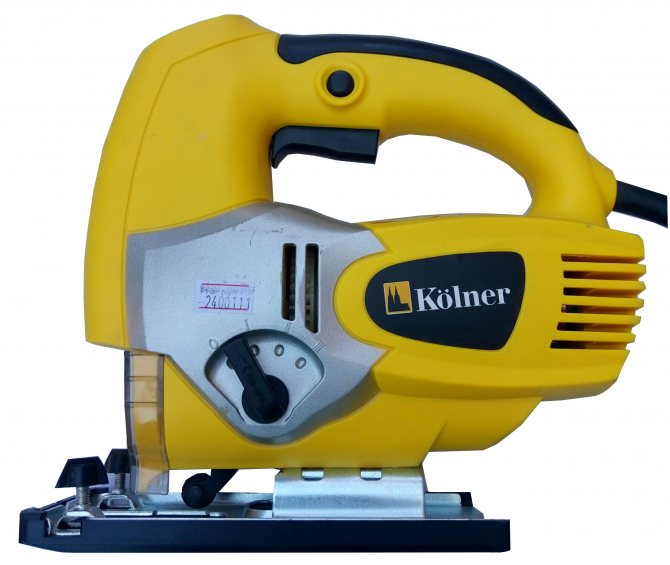

Kolner KJS 800VCL

Профессиональный лобзик с мощностью 500 Вт. Поставляется в богатой комплектации. Есть защитный экран, набор пилок и пластиковый кейс для хранения, перевозки. Дополнительные элементы – параллельный упор, адаптер для пылесоса. Имеется возможность регулировать режим работы, есть лазерная направляющая.

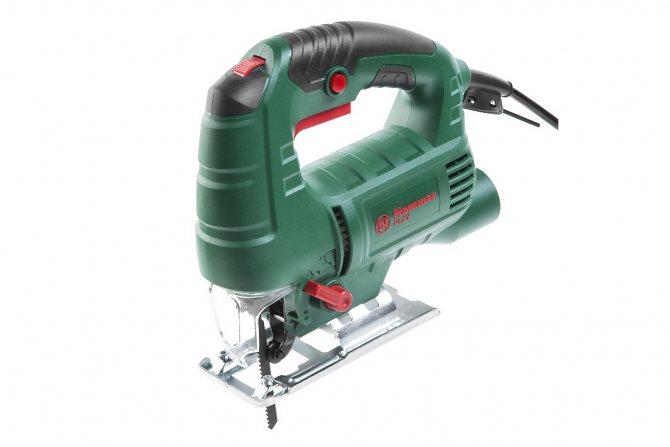

Hammer LZK650L

Недорогая модель бюджетного сегмента, оснащенная надежным двигателем мощностью 600 Вт. Лобзик имеет крепкую подошву из литой стали, плавный пуск и защитный экран. Хорошо переносит длительные нагрузки с переключением режимов. Достоинства – возможность подключения пылесоса, антивибрационная система и регулировки скорости подкачки.

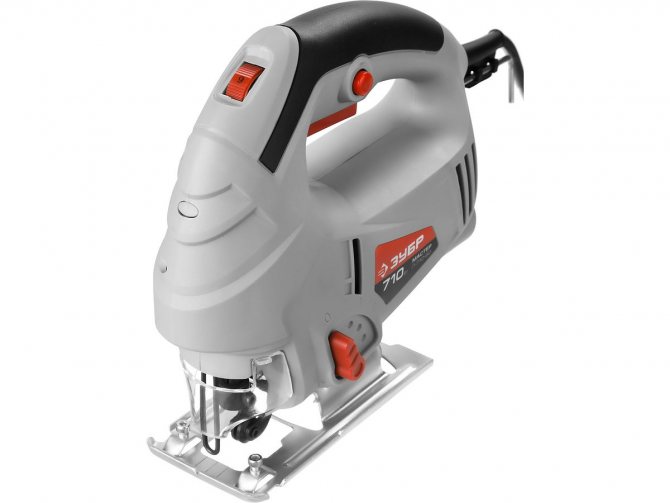

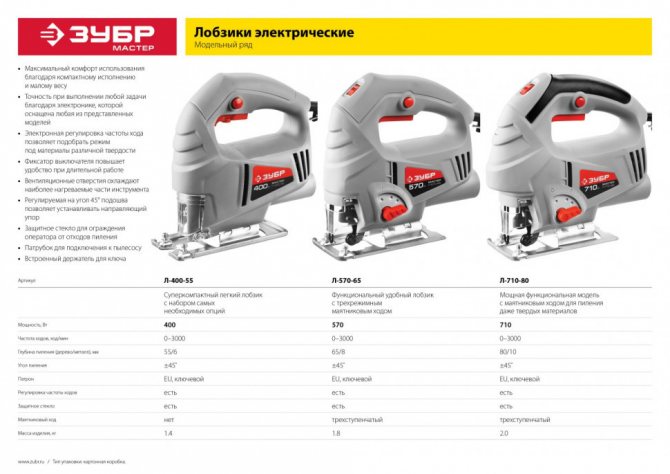

Зубр Л-710-80

Компактный электролобзик отечественного производства. Подходит для работы с тонкими материалами, может производить точный распил поверхности. Мощность двигателя – 750 Вт, допустимая максимальная толщина деревянной заготовки – 5 см. Есть режим подкачки, возможность подключения пылесоса и наклон подошвы. Поставляется с ключом для настройки и пилкой по дереву.

Важно! Современные модели лобзиков с маятниковым механизмом имеют фиксированную предельную скорость движения пилки – 3000 движений в минуту. Она зависит от выбранного режима, материала заготовки.

Электролобзик с подкачкой (орбитальный) – функциональный инструмент для пиления дерева, металла, пластика и комбинированных материалов. Благодаря маятниковому ходу усиливается скорость пиления, появляется возможность работы с крупными и мягкими изделиями. Достоинства такого прибора – управление режимом движения режущего полотна, высокая скорость и оперативное удаление стружек.

Рейтинг лучших электролобзиков с маятниковым механизмом

Лобзиков со встроенным маятником на рынке представлено довольно много. Популярным механизмом оборудованы даже недорогие модели, а на агрегаты из среднеценовой и профессиональной категории он устанавливается практически в обязательном порядке.

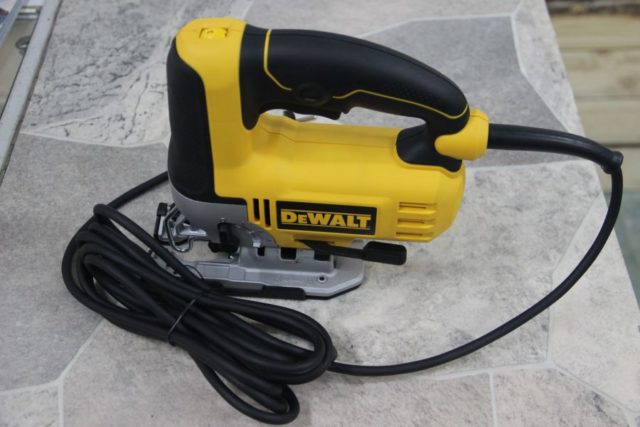

DeWalt DWE349

Бытовой электролобзик с тремя ступенями настройки маятника отличается низким уровнем вибрации при работе. Наклон подошвы агрегата можно регулировать без ключа. Инструмент поддерживает настройку скорости, предусмотрен сдув опилок, есть подсветка. Рукоять оснащена прорезиненными накладками, повышающими удобство хвата.

• фиксация кнопки пуска;
• есть регулировка наклона подошвы и амплитуды маятникового хода;
• издает мало шума.

Минусы

• нет плавного запуска;
• цена выше среднего.

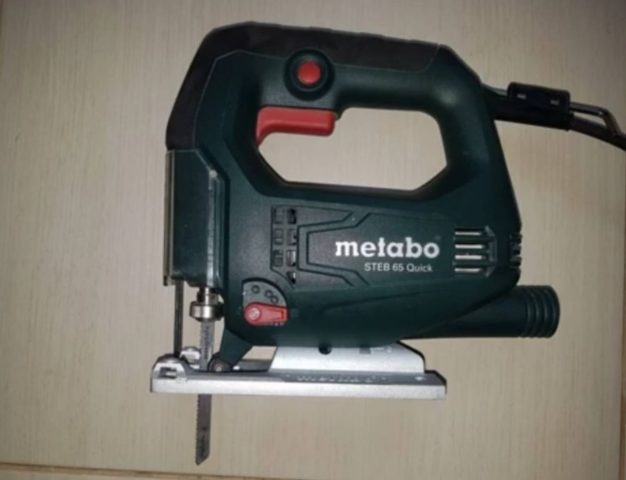

Metabo STEB 65 Quick

Электролобзик полупрофессионального уровня с мощностью 450 Вт предназначен для проведения несложных распилочных работ. Отличается малой массой и компактностью, для смены полотен предусмотрен быстрый зажим. Количество оборотов регулируется специальным колесиком, также в инструменте есть четырехступенчатый маятниковый ход.

Внимание! К электролобзику Metabo STEB можно подключать пылесос для устранения опилок прямо в процессе пиления.

• маятниковый ход с четырьмя ступенями настройки;
• длинный шнур 2,5 м;
• компактные габариты;
• есть сдув опилок.

Минусы

• нет подсветки;
• отсутствует лазер;
• сильно шумит при работе.

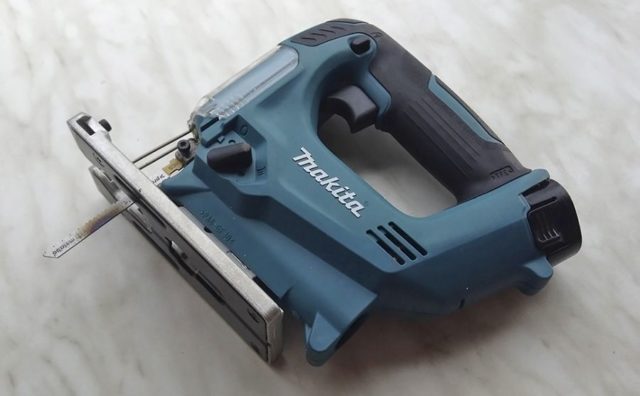

Makita JV100DWE

Аккумуляторный лобзик с трехступенчатым маятниковым ходом и наклоном подошвы подходит для выполнения простого и фигурного реза. Скорость распила контролируется силой нажатия на пусковую кнопку, есть блокировка от случайного старта. Предусмотрен защитный экран, задерживающий вылетающие опилки. Лобзик не рассчитан на высокие нагрузки, но остается очень комфортным в работе и к тому же издает слабый шум.

Плюсы

• есть регулировка маятника и настройка числа оборотов;
• не шумит;
• низкий уровень вибрации;
• вставки от скольжения на рукояти.

Минусы

• нет быстрого зажима для пилки;
• аккумулятор требует частой подзарядки.
