Ремонт электролобзика своими руками: типичные поломки и их устранение

Другие виды электрических поломок лобзиков и их устранение

Кроме вышеперечисленных дефектов, при эксплуатации электроинструмента могут возникнуть другие виды поломок, связанные с электрической частью:

Не пилит под нагрузкой. Проявляется поломка, когда при попытке распиливания материала, снижается производительность инструмента. Для устранения такого дефекта понадобится диагностика мотора. Другой причиной может быть плохой контакт в кнопке или значительный износ щеток. Графитовые щетки подлежат замене при износе более 40%-60%
Обороты плавают при работе — причиной может быть слабый контакт. Если в процессе функционирования инструмента слышен запах гари, то вследствие слабого контакта возникает оплавление изоляции проводов или корпуса кнопки. Для выявления поломки, понадобится разобрать инструмент и осмотреть его
Если при работе искрят щетки — требуется их замена. Недопустимо, когда наблюдается значительное искрение щеток, так как от этого снижается не только мощность инструмента, но еще и возникают следующие негативные последствия — увеличивается нагрузка, а значит, растет ток в обмотках статора и ротора, а также искрение способствует деформированию медных ламелей коллектора. Долго эксплуатировать инструмент с неисправными щетками нельзя, и следует их заменить как можно быстрее. Обнаружить искрение можно через вентиляционные отверстия или щели в корпусе инструмента

Чтобы на лобзике заменить щетки, понадобится разобрать его. На некоторых профессиональных моделях инструментов имеются специальные каналы для быстрой замены. Щетки крепятся в щеткодержателях. Крепление может быть двух типов — в виде защелки или винта. После вывинчивания или отщелкивания щетки, ее необходимо извлечь, отсоединить провод и в аналогичном порядке установить новый графитовый элемент.

Это интересно!
Для маломощных электродвигателей применяются графитовые щетки с малым содержанием меди в составе.

Неполадки в электрической части

Неполадки двигателя и компонентов электросистемы лобзика вызывают самые разные последствия. Есть перечень типовых неисправностей.

Искрят щетки

Графитовые щетки, передающие напряжение на ротор двигателя, подвержены износу. Это плановое явление. Поэтому при появлении искр в корпусе инструмента, неполной отдаче мощности, достаточно заменить пару щеток. Большинство электролобзиков оснащено узлами для их быстрой установки.

Графитовые щетки со временем изнашиваются и нуждаются в замене

Плавающие обороты

Если лобзик даже на холостом ходу не поддерживает стабильных оборотов, кратковременно прекращает работу при изменении положения корпуса, стоит исследовать все точки крепления проводов и их целостность. Особенно, если подобные неполадки в работе инструмента сопровождаются запахом гари. Для этого открывают корпус и внимательно осматривают проводку, обращая особое внимание на точки подключения двигателя и пусковой кнопки.

Для проверки проводов следует вскрыть корпус инструмента

Пила останавливается под нагрузкой

Причиной останова ротора двигателя под нагрузкой является частичное повреждение его обмоток. Чаще всего это межвитковое замыкание. В этом случае двигатель сильно греется. Ремонт при подобной неисправности достаточно сложен. Это может быть перемотка двигателя или полная замена мотора на новый с правильным его подключением. Определить межвитковые замыкания измерением сопротивления обмоток поможет мультиметр.

Определить межвитковое замыкание можно при помощи мультиметра

Наконец, нельзя не упомянуть неисправность, указанную во всех инструкциях по эксплуатации электролобзика: инструмент не включается. В этом случае рекомендуется проверить правильность напряжения в розетке и целостность питающего кабеля. И сделать ту же работу, что и при возникновении плавающих оборотов двигателя. Если принятые меры не помогают, понадобится помощь квалифицированного мастера.

Эксплуатация электролобзика

Перед работой подготовьте необходимую оснастку.

Возьмите кронштейн для замены полотна. Ослабьте болт крепления. Вставьте нужную пилку и затяните болт. Аналогично происходит замена пилки.

Замена пилки

Если у вас есть функция быстрой замены пилки, то поверните рычаг соответствующего узла.

Функция быстрой замены пилки

Настройте частоту хода. Чем твёрже материал, тем меньше частота. Дерево распиливают на максимальной скорости. Металл — в два раза ниже. Для пластика скорость в 2,5 раза меньше максимальной. Кафель обрабатывается на низкой скорости. Установите маятниковый ход. Его используют для толстых деревянных заготовок. Существует три положения регулятора: 1 — толщина 30–40 мм; 2 — толщина 40–50 мм; 3 — более 50 мм.

Переключатель подкачки

Закрепите деталь на верстаке. Установите прибор режущей частью к детали. Включите. Не надавливая на полотно, ведите его по начерченной линии. Если вы будете прилагать чрезмерные усилия в процессе пиления, полотно может сломаться. Затупившуюся оснастку меняйте сразу, чтобы не было сильной нагрузки на двигатель, и прибор не вышел из строя. Для того чтобы сделать длинный рез параллельно кромке, используйте линейку и рейку. Отмерьте нужное расстояние. Расположите рейку вдоль линии реза, зафиксируйте на заготовке струбциной. Передвигайте инструмент параллельно рейки. Для пиления под наклоном ослабьте крепление платформы. Установите угол нужной величины. Затяните крепление. Для выпиливания ровной окружности соедините направляющую с центриком. Он входит в комплект инструмента. Закрепите его посередине. Ведите лобзик вокруг центрика. При выпиливании узоров закрепите лобзик на столе. Тогда вам будет виден весь рисунок. Вы сможете двумя руками направлять деталь по нужной траектории. Для работы с тонким металлом подложите под него фанеру, чтобы заготовка не деформировалась.

Как закрепить электролобзик на столе

Если переделать обычный лобзик в настольный вариант, то его возможности расширятся.

Возьмите столешницу толщиной 12–15 мм. Просверлите в ней и в платформе лобзика четыре отверстия. Установите столешницу на основание толщиной не менее 22 мм. Прикрутите лобзик.

Прикрепление лобзика к столу

Если у него есть патрубок для выдува опилок, можно подключить пылесос. Для этого проделайте круглое отверстие в задней части основания стола и проведите шланг от пылесоса.

Подключение лобзика к пылесосу

Теперь можно пилить.

Готовый стол с лобзиком

Как работать электролобзиком

Сначала определите одну из двух причин, потом приступайте к её устранению.

Сделайте распилы вдоль и поперёк волокон. Если пилку уводит только вдоль, то замените её. Если дефект повторяется в обоих случаях, нужно отрегулировать направляющий узел. У одних проблема решается настройкой ролика.

Опорный ролик

Для этого ослабьте его крепление и подвиньте вперёд или назад.

Настройка ролика

У других регулировкой направляющих сухарей. Они крепятся болтами. Ослабьте их и установите нужное положение.

Направляющие сухари

Сделайте контрольные резы. При необходимости повторите регулировку.

Шаги ремонта

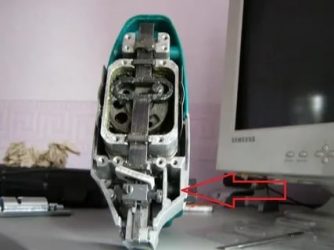

Разобрать инструмент несложно. Корпус разделяется на две половинки, открывая доступ ко всем частям механики. Первым делом нужно удалить загрязнения и заменить смазку, после чего можно приступать к ремонту.

Замена втулок штока

Отметим сразу, запасных частей в магазинах нет. Можно найти соответствующую деталь, приобретя на барахолке сломанный инструмент. Часто подходят детали от других приборов и механизмов. К примеру, лобзики с круглым выходом штока отремонтировать проще всего. Подбирается круглая втулка, при надобности увеличивается внутренний диаметр набиванием на конус. Данный ремонт позволяет ликвидировать биение и люфт штока, улучшить качество реза.

При необходимости изготавливаются и уникальные фиксирующие обоймы (зависит от модели лобзика). При установке их в корпус в качестве небольших подкладок можно использовать медную фольгу.

Замена штока

У недорогих моделей электролобзика шток представляет собой тонкую металлическую пластину сложной формы. При чрезмерной нагрузке он может просто лопнуть. Деталь заменяема, некоторые модели лобзиков совместимы с другими. Устройство нужно аккуратно разобрать, фиксируя процесс на фото, чтобы провести обратную сборку. Затем со снятой деталью пойти на рынок или в магазин. После чего установить деталь и наложить смазку.

Шток электролобзика

Замена щеток

К большинству моделей лобзиков, если речь не идет об откровенно бюджетных, в комплекте поставляется пара съемников. Для их замены достаточно открыть корпус: в задней части двигателя, на контактном блоке сразу видны нужные элементы. Ремонт элементарен: старые детали аккуратно извлекаются, контактные площадки очищаются от пыли, протираются спиртом. После этого достаточно установить новые щетки.

Замена пусковой кнопки с регулятором оборотов

Приобрести деталь для замены можно как в специализированных пунктах, так и в магазинах, занимающихся продажей запчастей для электронных устройств. Корпус лобзика открывается, соответствующая деталь освобождается от подводов проводов. Делать это зачастую нужно после откручивания винтов клеммников. Пользоваться паяльником современные модели не заставляют. После удаления старой, новую деталь ставят и подключают.

Разборку корпуса и демонтаж кнопки лучше делать перед походом в магазин, чтобы купить точно такую же деталь по посадочному месту.

Пусковая кнопка электролобзика

К достаточно редким поломкам относится выход из строя термопредохранителя двигателя. Деталь заменяется. Могут наблюдаться искрения, что говорит не только о сильной нагрузке, но и об износе щеток и отсутствии смазки. Поэтому периодическое обслуживание – залог надежной работы электролобзика.

Замена пилкодержателя

Рисунок 6 – Пилкодержатель

Существует несколько видов пилкодержателей.

Менять их несложно, гораздо труднее отыскать такой же элемент на замену.

Процедура простая и не требует разборки лобзика, достаточно выдвинуть шток в крайнее нижнее положение.

Колодочные и винтовые держатели крепятся на двух винтах, поэтому замена не представляет сложности.

Если использован быстрозажимный пилкодержатель, придется потратить время и усилия на поиски замены.

Иногда отыскать ремонтный комплект можно только у производителя инструмента. Специалисты рекомендуют приобретать весь шток в сборе, так как перебирать быстрозажимный пилкодержатель своими руками сложно и нецелесообразно.

Инструкция по замене пилы

Как заменить пилку в электролобзике? Универсального способа не существует – инструкция будет различаться в зависимости от типа крепления. Рассмотрим инструкцию для каждого вида.

Электролобзики с быстрозажимной системой:

Такой инструмент оснащен специальным рычагом, освобождающим пилку, поэтому снимать защитный кожух необязательно.
Потяните за рычаг, этим вы раскроете замок, подав шток вперед.
Вставьте хвостовик пилки в лобзик и отпустите рычаг.
При помощи регулировочного винта зафиксируйте ее в правильном положении.

Электролобзики с замочным креплением:

Откройте защитный панцирь инструмента.
Проверните рычаг на штоке для установки пилки.
Отпустив рычаг, придвиньте пилку к зажиму.

Электролобзики с винтовой системой:

Снимите защиту (кожух).
При помощи специального шестигранного ключа ослабьте винт.
Вставьте полотно в специальное отверстие зубьями вперед.
Затяните крепление.
Установите защиту.

Детально разберитесь с тем, как установить пилку правильно. Не следует зажимать ее слишком сильно, иначе срез получится неровным.

Неисправности держателя полотна

Многие современные электролобзики оснащены наворотами, которые и являются их слабыми сторонами. К примеру, некоторые модели часто требуют ремонта крепления пилки, из-за наличия таких функций, как:

Быстрый зажим, который делает все за владельца инструмента: достаточно отвести рычажок, поместить полотно и работать. Со временем конструкция разбалтывается, детали крепления приходят в негодность. К сожалению, большинство таких зажимов ремонту не подлежит, предусматривается их полная замена.
Облегченное винтовое крепление – настоящая проблема владельцев дешевого и среднеценового инструмента. Насадка на шток, выполненная из непрочных сплавов, обладает низкой прочностью, раскалывается, болты разбивают посадочные места. Ремонт заключается только в кустарном изготовлении соответствующего изделия из прочной стали, поскольку каждая линейка дешевого инструмента часто имеет свою конфигурацию держателя пилки.

https://youtube.com/watch?v=gjTvIKJsoAY

Если же лобзик имеет классическое винтовое крепление пилки, то провести ее ремонт не составит труда. Это прочная и проверенная временем конструкция, можно применять болты под крестовую отвертку или ключ. Блоки зажима – стандартные, найти замену крайне изношенной детали не составит труда. Существует проблема износа резьбы, однако в этом случае можно нарезать новую.

Ремонт электролобзика своими руками (самые частые поломки)

Общая эффективность работы целого механизма, зависит от каждой его отдельно взятой детали. В случае с современным электрическим лобзиком, с относительно сложной конструкцией, дела обстоят именно так. Каждый элемент этого устройства призван выполнять определенную функцию ради общего результата – выполнения контролируемого распила. При возникновении неполадок на одном из узлов механизма, работоспособность инструмента может снизиться, вплоть до нуля. Чтобы вернуть свой аппарат в строй, достаточно найти и устранить “слабое звено”. О том, как починить электролобзик своими руками, и уменьшить дальнейший износ его деталей, расскажем далее.

Замена пусковой кнопки

Когда инструмент перестает реагировать на команду подачи энергии, первым делом стоит проверить пусковую кнопку, прозвонив её мультиметром. Убедившись в неисправности элемента, отсоединяем его контакты и вынимаем его из корпуса. На данном этапе, есть 3 варианта развития события:

Кнопку можно попробовать разобрать и починить самостоятельно.
Соединить провода напрямую и запускать инструмент путем включения вилки в розетку.
Поискать подходящую кнопку в специализированных магазинах или рынках, и заменить.

В случае выбора последнего варианта, вся сложность будет в поиске, так как пусковой курок должен быть абсолютно идентичным стандартному. Возможно Вам повезет и необходимый элемент найдется в ближайшем магазине. Все зависит от места и модели инструмента. Процесс установки, полностью соответствует съему, только в обратном порядке. Соединяем провода с контактами и закручиваем корпус устройства.

Если Вы хотите произвести ремонт кнопки электролобзика самостоятельно, рекомендуем ознакомиться с нижеприведенным видеороликом, в котором данный процесс демонстрируется очень подробно.

Профилактика инструмента

Продолжительный срок службы и неизменная эффективность инструмента, зависят не только от особенностей его эксплуатации, но и от своевременного ухода за его механизмом. Регулярные профилактические мероприятия существенно снизят износ деталей, уменьшив вероятность серьезных поломок. Проведение подобной процедуры, потребует лишь отвертки, куска ветоши для отчистки и немного консистентной смазки. Весь процесс занимает не более часа и заключается в разборке электролобзика и аккуратной отчистке его деталей. Наиболее тщательно необходимо отчищать и смазывать узел редуктора и штока.

Проводить профилактику, следует по мере загрязнения инструмента, исходя из частоты его использования. Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время. Другие статьи про электролобзик Как пользоваться электрическим лобзиком Исчерпывающий и одновременно сжатый ликбез по работе с компактным инструментом для распила. В статье мы рассмотрим принцип работы электролобзика и расскажем о главных нюансах его использования в повседневной жизни. Почему лобзик пилит криво и как это исправить Точность распила играет одну из ключевых ролей при работе электролобзиком.

Как пользоваться данным инструментом, чтобы его не уводило в сторону и получать максимально ровную линию распила. Расскажем в статье.

Источник: https://instrumentoria.ru/47-remont-elektrolobzika-svoimi-rukami-video.html

Электролобзик Bosch: высокая цена и дорогостоящий ремонт

И конечно же, Bosch. Электроинструмент этого производителя отличается высоким качеством комплектующих, сборки и длительным сроком эксплуатации при условии бережного отношения. Есть у него и недостаток – цена. Причем дорого стоит как изделие в целом, так и запчасти.

Следует отметить, что инструмент компании Bosch практически не ломается, но есть некоторые нюансы, которые появляются в ходе длительной эксплуатации. Например, износ щеток электродвигателя, выход со строя регулятора оборотов или устройства крепления пильного полотна. Бывают аварии и посложнее, выход со строя штока или якоря, но это, скорее, от некорректного обращения.

Как и в случае с Метабо, электролобзики Bosch лучше ремонтировать в сервисных центрах. Там установят оригинальные запчасти и дадут гарантию на выполненный ремонт. Но это дорогое удовольствие.

Ознакомившись со статьей, пользователь получил теоретические знания об отказах в работе электролобзиков. Теперь в случае поломки он сможет определить причину и принять правильное решение, а может, даже выполнить мелкий ремонт.

Инструменты и материалы

Чтоб сделать электролобзик своими руками, будь то ленточный, настольный, ручной либо с ножным приводом, нам будет нужно:

брусок из древесной породы;
пластинки из металла вытянутой и прямоугольной формы;
пила с хвостовиком в форме буковкы U;
электромотор;
кнопка замыкания электроцепи;
форсунка газовой плиты;
спица от велика;
круг из пластика;
кусочек фанеры;
болты, гайки и шурупы.

Если гласить об инструментах, то нам будет нужно иметь под рукою:

ножовку для работы с металлом;
ратфиль треугольной формы;
пару плоскогубцев;
ножницы для резки металла;
карандаш;
шуруповерт или дрель, в комплекте с которой идут сверла.

Естественно, нам также понадобится схема и чертежи будущего устройства. И без их наличия работу ни в коем случае нельзя начинать.

Отметим, что в различных случаях список материалов и инструментов может несколько отличаться. Данный список можно взять в качестве ориентира, но в зависимости от собираемой модели он может дополняться.

Виды поломок электролобзиков и как их устранить

Избежать поломки лобзика можно, если эксплуатировать инструмент с соблюдением рекомендаций производителя. Для начала вспомним, что инструменты классифицируют на два типа — бытовые и профессиональные. Отличаются они по качеству, поэтому бытовыми лобзиками нельзя долго и часто работать, в отличие от профессиональных. Как выяснить, какого типа лобзик — бытовой или профессиональный? Для этого необходимо взять инструкцию или техническое описание, и прочитать рекомендации производителя. Если производитель рекомендует пользоваться инструментом 15-20 минут, которые чередуются 10-минутными паузами, то этот прибор бытового типа. Профессиональными инструментами можно работать до 2-3 часов непрерывно, не беспокоясь об их перегреве и поломке.

Ломаются одинаково часто лобзики бытового и профессионального типа, а их ремонт зависит от типа поломки. Условно поломки делятся на механические и электрические. К механическим поломкам относятся неисправности редуктора, штока, подшипников и патрона, а к электрическим — двигатель, кнопка, регулятор, сетевой кабель, щетки. Дальше детально выясним виды неисправностей, а также способы их быстрого и правильного устранения.

Как продлить срок службы инструмента

Чтобы рассматриваемый тип инструмента служил долго и не ломался, необходимо регулярно выполнять профилактические мероприятия. Они заключаются в том, что необходимо разобрать инструмент, проверить целостность и исправность всех деталей, очистить механизмы от старой смазки и заменить ее. Нельзя перегружать инструмент работой, для которой он не предназначен.

Ремонтные работы электролобзика следует начинать с поиска неисправности. В 99% случаев удачное выявление неисправности, позволяет исключить поломку быстро и эффективно. Для устранения поломок понадобятся запчасти, купить которые можно в любом магазине инструментов. Уделив пару часов времени, можно подготовить электроинструмент к новому сезону, и не переживать, что он сломается в неподходящий момент.

Диагностика электромотора

Рисунок 4 – Диагностика электролобзика

Для выявления неисправностей электродвигателя необходимо произвести ряд диагностических мероприятий.

Для этого придется разобрать двигатель и приготовить мультиметр.

Затем надо выполнить следующие действия:

осмотрите двигатель, может оторван провод, есть скол, обожженные или закопченные участки;
измерьте сопротивление обмотки якоря: на тестере устанавливают диапазон 200 Ом (или в режиме прозвонки);
проверьте качество изоляции, поочередно прикасаясь одним щупом к пластинам коллектора, а другим — к сердечнику. Если обнаружится КЗ, придется менять обмотку;
проверьте качество изоляции между пластинами коллектора, поочередно прикасаясь щупами к соседним пластинам. Первую отмечают маркером, чтобы не сбиться. Если наблюдается разница сопротивлений более 120 %, придется менять якорь;
возможно возникновение межвиткового замыкания, но его мультиметром не определить. Если появляется подозрение на межвитковое замыкание, следует просто заменить ротор.

Для проверки статора выполняют следующие действия:

проверьте пробой обмотки на корпус: прикоснитесь одним щупом к выводам, а другим — к стальному корпусу;
проверьте сопротивления обмотки. Поочередно измерьте сопротивление на всех выводах. Если обнаруживается заметная разница в показаниях, значит, обмотка дефектная и подлежит перемотке;
проверьте состояния стальных пластин сердечника. Они должны быть уложены плотно, если обнаруживается расслоение, статор подлежит замене.

Обслуживание ремонт переключателя электролобзика переменной скорости

Доступ к переключателю.

Ремонт выключателя производите с открытия корпуса ручки. Для этого необходимо отвинтить и осторожно разъедините его по шву. Возможно, сначала потребуется снять крышку двигателя. Затем снимите половину корпуса рукоятки.

Доступ к переключателю.

Обратите внимание на расположение проводов, шнура питания и других компонентов, при необходимости составьте схему для повторной сборки.

(стр117)Определите переключатель. Электронный переключатель, как показано на рисунке, не может быть протестирован, но может быть заменен, если вы подозреваете, что он неисправен.

Замена выключателя.

Извлеките выключатель из корпуса ручки. Промаркируйте его провода и соответствующие клеммы, затем отсоедините провода от выключателя. Используйте небольшую отвертку, чтобы освободить каждый провод от его нажимной клеммы или открутить его.

Замена выключателя электролобзика.

Замените переключатель точной копией и подключите к нему провода. Установите выключатель и привинтите его к половине секции корпуса ручки. Смонтируйте на место крышку двигателя, если вы ее сняли.

Диагностика электромотора или как выявить неисправность статора и ротора

Если возникают подозрения на неисправную работу электродвигателя, то выявить точную поломку можно при помощи проведения диагностических мероприятий. Для этого понадобится мультиметр, а также диагностируемый ротор и статор. Для начала выясним, как проверить на пригодность ротор (он же якорь):

Провести визуальный осмотр. Если имеются признаки нагара и деформаций, то высока вероятность того, что деталь сгорела. Осмотреть также необходимо коллекторный узел, на котором недопустимо присутствие нагара, сколов и перекосов. Перекос возникает в случае неравномерного износа щеток
Мультиметром измерить сопротивление обмотки якоря. Установить на приборе режим измерения сопротивления 200 Ом или прозвонки
Одним щупом следует поочередно прикасаться к коллекторным пластинам, а вторым к стальному сердечнику. Наличие сопротивления говорит о нарушении изоляции. Для устранения неисправности понадобится произвести замену обмотки ротора
Если пробой между обмоткой и корпусом исключается, тогда надо проверить ротор на наличие признаков нарушения изоляции. Для этого мультиметром в режиме измерения сопротивления следует произвести проверку качества изоляции между пластинами. Маркером ставится отметка от начала, и после этого проводится поочередная проверка сопротивления между пластинами
Величина сопротивления при этом должна быть примерно одинаковой. Отличие величины сопротивления более 10% от стандартного значения говорит о нарушении изоляции. Понадобится перемотать обмотку ротора или заменить деталь полностью
Межвитковое замыкание — еще причина поломки может заключаться в наличии межвиткового замыкания. Однако проверить наличие такого дефекта мультиметром невозможно. Для этого используется специальный прибор, которым необходимо вести по коллектору. Если межвитковое замыкание имеется, то прибор издаст соответствующий звук. Устранить дефект можно путем замены обмотки

Если установлено, что дефект с якорем, тогда его необходимо перемотать или заменить. Если же ротор исправен, тогда переходим к проверке исправности статора — неподвижного механизма, который также состоит из обмотки и стального сердечника из набора тонких пластин.

Алгоритм проверки исправности статора имеет следующий вид:

Проверяется отсутствие пробоя обмотки на корпус. Для этого одним щупом надо прикоснуться к выводу обмотки, а вторым к стальному сердечнику. Прибор не должен показывать величину сопротивления, в противном случае уместно наличие пробоя, и требуется произвести перемотку статора
Проверяется сопротивление в обмотках, прикасаясь поочередно к ее выводам. Величина сопротивления во всех обмотках должна быть примерно одинаковой величины, что говорит о ее исправности
Проверить целостность металлических пластин стального сердечника. Недопустимо наличие их расслоения, поэтому понадобится заменить отдельный узел

Не имеет значения, какой марки лобзик — Интерскол, Макита, Бош, Скилл, Метабо и другие. При покупке нового мотора надо учитывать его параметры и габариты. На двигателях имеется маркировка, по которой необходимо ориентироваться при покупке нового электродвигателя для лобзика.

Это интересно!
Отремонтировать электрический двигатель лобзика самостоятельно практически невозможно, так как для этого понадобится перемотать обмотку. Сделать это можно в сервисном центре, однако стоимость такой услуги практически идентична цене новой детали.

Если двигатель лобзика работает нестабильно — искрит и запах гари как ремонтировать

Распространенной является ситуация, когда лобзик работает нестабильно. Причиной нестабильной работы электромотора лобзика являются такие факторы:

Графитовые или угольные щетки стерты или изношены — посредством этих деталей происходит подача электрического тока на обмотку якорь, что заставляет его вращаться. Щетки контактируют с коллекторным узлом, представляющий собой набор медных ламелей или пластин. При износе щеток снижается контакт, поэтому инструмент при работе начинает искрить, появляется запах гари и даже не исключается оплавление корпуса. Устранить поломку можно путем замены щеток на новые
Неисправность коллектора — если медные пластины имеют признаки почернения, а также дефекты в виде задиров, сколов и неравномерного износа, то это также является причиной возникновения нестабильной работы двигателя. Признаки нагара на пластинах устраняются при помощи спирта, а для устранения сколов, задиров и перекоса, понадобится воспользоваться мелкозернистой наждачкой
Неисправность мотора — если сопротивление в одной из обмоток статора или ротора будет отличаться, то это приведет к нестабильному функционированию инструмента. Для устранения поломки понадобится провести диагностику электромотора, и выявить дефект. Для устранения неисправности понадобится перемотка электромотора или замена неисправной части — статора или ротора
Неисправность кнопки — если мотор инструмента работает со сбоями, то не исключается, что причиной этого является выключатель. Чтобы убедиться, что дело не в кнопке, следует напрямую подключить мотор, и проверить работоспособность инструмента. Если признаки неисправностей будут повторяться, значит, причина поломки не в выключателе

Поиск неисправности в электрической части может затянуться, что связано с трудностью проведения диагностических работ. Кроме того, одной из самых дорогостоящих деталей рассматриваемого инструмента является двигатель. Если из строя выходит двигатель, а также имеется значительный износ редуктора, то имеет смысл приобрести новый электроинструмент.

Разбираемся с конструкцией электрического лобзика и принципом его работы

Ремонт лобзика будет проще сделать, если знать, из чего состоит этот инструмент, и как он работает. Зная конструкцию и принцип функционирования, не возникнет никаких трудностей с ремонтными работами. Первоначально выясним главные составляющие рассматриваемого электроинструмента:

Корпус — обычно он представлен из ударопрочного пластика. Это основа прибора, внутри которой располагаются составные детали
Электромотор — это двигатель переменного тока коллекторного типа
Редукторный узел — передаточный механизм, посредством которого происходит превращение вращательной энергии в возвратно-поступательные движения
Шток или штифт со шпинделем для закрепления рабочих насадок. Шток представляет собой цилиндрический вал, который соединен с пластиной. Вал находится внутри неподвижной рамки, в которой происходит его перемещение

Все эти детали представляют собой электроинструмент, посредством которого можно распиливать листовые материалы из дерева, металла, пластика и даже бетона. Для этого применяются соответствующие виды пильных полотен, которые крепятся в патроне (шпинделе) электроинструмента. Лобзик применяется не только для прямого реза, но еще и для вырезания фигурных отверстий в листовом материале.

Принцип работы электрического лобзика заключается в трансформации электрической энергии в механическую силу. Схема работы рассматриваемого электроинструмента заключается в том, что на электродвигатель подается переменный ток, посредством которого начинает вращаться якорь. На валу якоря закреплена шестерня, посредством которой происходит передача вращательных движений на редуктор. Редуктор маятникового типа соединен со штоком, который движется вверх и вниз. При закреплении полотна в шпинделе инструмента, оно будет совершать аналогичные возвратно-поступательные движения, обеспечивая распиливание материала.

Для упрощения работы и расширения функционала инструмента, в конструкции лобзика устанавливается пусковая кнопка, регулятор оборотов и прочие дополнительные функции. При эксплуатации инструмента возникают его поломки, которые можно устранить двумя способами:

Отремонтировать путем очистки, смазывания или доработки
Замена — это наиболее распространенный способ ремонта, так как при поломке редуктора, штока или двигателя, они нуждаются в использовании новых деталей

В материале описаны все виды поломок электролобзиков, а также их способы самостоятельного ремонта. Чтобы отремонтировать лобзик, вовсе не обязательно для этого сдавать инструмент в мастерские и сервисные центры. Однако помните, что если гарантийный срок еще не закончился, то лучше не торопиться заниматься самостоятельным ремонтом, так как эта обязанность производителя или реализующей фирмы.

Это интересно!
Любой ремонт электроинструмента начинается с его разборки, но в материале описаны способы, как можно отремонтировать лобзик не разбирая его.

Особенности работы с электролобзиком

Электролобзик для выпиливания по фанере с виду — очень простой инструмент и произвести при помощи него ровный распил сможет практически каждый новичок. Однако если говорить о красивых фигурных узорах, то здесь необходимо не только обладать определенными навыками, но и правильно подбирать пилки.

Основные нюансы

Осуществляя выпиливание электролобзиком из фанеры своими руками, вы должны знать следующее:

Главное условие для получения ровного реза заключается в правильном выборе пилки для инструмента . Для того чтобы на лицевой стороне распил был без задиров, необходимо воспользоваться тонкой пилкой, зубья которой направлены вниз.
Обрабатываемая деталь нуждается в прочном закреплении , в противном случае ровного реза не получится

Несколько слов о пилках . Для электролобзиков выпускается большое количество пил, которые отличаются друг от друга, как толщиной, так и особенностями конструкции.В зависимости от этого различают:
Полотно с поднутрением. В данном случае зубья вовсе не имеют развода. Такие пилки позволяют делать очень тонкие и чистые пропилы. Естественно, скорость работы при этом падает. Если у такой пилки имеется небольшой развод, то работа будет идти несколько быстрее. Однако в данном случае основной упор делается не на скорость, а на качество пропила.
Волнообразный развод. Для того, чтобы очень маленькие и узкие пилки могли выполнять более широкие пропилы, режущая кромка полотна делается волнообразной. По большей части такие пилки используются при работе с металлом, однако часто применяются и при работе с фанерой для получения узкого и чистого пропила за довольно короткое время.

Выпиливание узоров электролобзиком

Для того, чтобы перенести рисунок на фанеру нужно проделать следующее:

Переводим узор на плотную бумагу.
Используя острый канцелярский нож или скальпель, вырезаем трафарет.
Прикладываем трафарет к поверхности материала, обводя его простым карандашом.
Теперь можно приступать к вырезанию узора.

В отличие от осуществления прямого пропила, выпиливание из фанеры электролобзиком имеет свои особенности.

Данная инструкция поможет вам разобраться во всех тонкостях осуществления работ:

Для врезания по кривой следует использовать пилку с узким полотном.
Для необходимо воспользоваться специальной насадкой — кругорезом. Кругорез фиксируется в центре окружности, после чего можно приступать к работе.

Если вам необходимо выбрать пазы в деревянной заготовке, то вместо пилки можно использовать рашпиль. Его также применяют для зачистки неровного пропила.
Для того, чтобы осуществить идеально точный и ровный рез, следует воспользоваться параллельным упором. Его нужно крепить к лобзику при помощи винтов. На «лыже» может быть установлена специальная направляющая линейка, благодаря которой распил идет параллельно прямой кромке. Перед началом работы вы должны убедиться, что линейка является прочно закрепленной и выровненной относительно полотна. В противном случае движение пилки будет неправильным, и она может сломаться, либо «обжечь» обрабатываемый материал.

Если вам нужно произвести прямой длинный рез, то можно использовать вспомогательную направляющую. При этом лобзик будет перемещаться вдоль прочно закрепленной планки.
При помощи данного инструмента можно осуществлять пропилы под наклоном до 45 градусов. Угол наклона выставляется по шкале.

Выпиливание отверстия. Очень часто, вырезая орнаменты, мастеру необходимо проделать отверстие в фанере.Для этого существует два варианта:
Второй вариант предусматривает использование технологии врезного или плунжерного пиления. Просверливать стартовое отверстие при этом не следует. Для этого необходимо поставить инструмент на передний край «лыжи», не касаясь при этом заготовки полотном.

В том случае, если вам необходимо обрезать доску большой толщины и длины пилки для этого не хватает — необходимо воспользоваться пилкой с заостренным концом. Сначала пропиливаем ей заготовку с одной стороны, затем поворачиваем её и пропиливаем с другой.
Для выпиливания фигурной детали вы можете закрепить инструмент снизу рабочего стола. В случае равномерной и плавной подачи заготовки вы сможете получить рез с чистыми, ровными краями.

Выбор профессионального или бытового прибора

Основное отличие профессиональных электролобзиков от бытовых — это высокая износоустойчивость и более интенсивная работа. Их можно эксплуатировать по 10 часов, меняя насадки и обрабатывая разный материал. При этом качество результата не снижается. Если только мастер не устанет и не начнёт делать ошибки. При использовании бытового инструмента необходимо через каждую треть часа делать перерыв не менее 10 минут. И работать не более 3–4 часов в день. Как правило, для бытового пользования электролобзиком этого хватает.

При выборе более мощного инструмента учтите, то с увеличением этой характеристики растёт и вес. Самый подходящий вариант для быта — это лобзики с мощностью от 500 до 650 Вт. Они позволяют достигать толщину пропила в древесине до 70 мм и в металле до 5 мм. Если вам нужны показатели в 160 мм по дереву и 35 мм по металлу, то берите более мощный электролобзик.

Как пользоваться: правила эксплуатации и техника безопасности

Если скорость разреза нужно увеличить, не нужно давить на ручку лобзика и «подгонять» его. Лучше отрегулировать режим вращения мотора и маятника. Немаловажное значение имеет и правильный подбор пилки.
Обрабатываемую деталь нужно надёжно закрепить на верстаке. Никогда не надо пилить, держа заготовку на весу в руках. Хороший крепёж даст хороший результат — точность среза, скорость и качество распиливаемых кромок.
Прямолинейные разрезы выполняются с использованием линейки, которая входит в комплект лобзика (линейный фиксатор).
Круглые отверстия и криволинейные линии на тонкой фанере или пластике лучше выпиливаются, когда лобзик закреплён лезвием вверх, а деталь подаётся к режущему инструменту. Ровные окружности можно делать при помощи кругореза.
Делать разрез на тонкой металлической поверхности гораздо удобнее, если под лист подкладывать фанеру. Это предотвратит деформацию краёв металла.
При заметном снижении скорости пиления, рекомендуется немедленно заменить пилку. Длительное использование затупившегося полотна вызовет перегрев двигателя со всеми вытекающими последствиями.
Если срез нужно сделать под углом, используется смещение опорной подошвы на нужное количество градусов.
При работе на морозе, желательно на 1–2 минуты запустить двигатель на холостом ходу. После этого можно работать в режиме нагрузок.
По мере возможности делать перерывы в работе. Каждые пол часа останавливаться на 5–10 минут.

Перечислим также основные правила техники безопасности.

Во время работы рекомендуется использовать рабочую одежду, в которой отсутствуют развевающиеся полы или свисающие рукава. Волосы должны быть убраны под головной убор. Положение тела — устойчивым.
Нельзя тормозить движение пилки руками или зажимом.
Недопустимо оставлять включённый и работающий инструмент без внимания.
Использовать инструмент только по назначению. Не стоит забивать гвозди ударами пилкой.
Обнаружив повреждения корпуса или другие функциональные поломки, нужно прекратить работу и устранить неполадку.
Включение и выключение сетевого шнура производится только при выключенном двигателе.
Не позволять несовершеннолетним детям играть с инструментом. Это опасно.

Как правильно пилить электролобзиком различные материалы

С практикой и опытом приходят знания. Но на первых порах начинающему пользователю пригодится информация о том, как и чем пилить разные детали.

Древесина, фанера и ламинат — это основные материалы, для резки которых предназначен лобзик. Если разрез черновой — использовать можно высокие обороты и колебания маятника. Это повысит скорость, но снизит качество и точность. Точные отрезки, в зависимости от плотности материала, пропиливают на средних оборотах, с выключенным маятником. Особенно это касается ламината, если происходит его точная подгонка. По шестибалльной шкале — 5,6.
Металлические детали, в том числе и трубы, режут на малых оборотах без включения маятника (или используют маятник на малом ходу). 1,2 скорость. Профнастил и листовое железо пилят на 1 скорости, следя за тем, чтобы края не заворачивались. Для алюминия и других цветных металлов скорость может подниматься до 3–4 уровня.
Пластик и оргстекло можно резать на высоких оборотах, но нужно следить за тем, чтобы материал не плавился. 4–6 по шестибалльной шкале.
Керамическую плитку, так же как и другие твёрдые виды каменной облицовки, обрабатывают на 4–5 скорости. Маятник устанавливают на начальных позициях.
Гипсокартон можно резать на высокой скорости и с максимальной раскачкой маятника. Естественное ограничение — уровень пыли. Если распил происходит в закрытом помещении, запылённость от раскроя может быть очень высокой. И поэтому обороты снижают.

Ламинат режется на высокой скорости с выключенным маятниковым механизмом

Электролобзик Метабо: идеальный по качеству, но сложный в ремонте

Одним из лучших электролобзиков, представленных на мировом рынке, являются модели немецкой компании Метабо. В нем хорошо все. Большая мощность, алюминиевый корпус, устройство маятникового хода. К тому же, инструмент напичкан электроникой, позволяющей настраивать лобзик на индивидуальные программы для каждого вида реза. А рез просто идеальный и по качеству, и по прямолинейности. Электроинструмент Метабо – это лучший электролобзик на сегодняшний день.

Но не вечный. Поломки случаются и здесь. Причины могут быть самые разные. Но как показала практика, слабым местом является механика. После значительных нагрузок, а в частности, пиления металла, она может выйти из строя.

Как правило, не выдерживает ось на кронштейне подшипника, рычаг и шток. Для восстановления инструмента все запчасти лучше приобрести оригинальные, а сборку выполнить в сервисном центре силами специалистов.

При самостоятельной сборке электролобзика Метабо нужно в обязательном порядке наносить на все трущиеся поверхности смазку Castrol LMX с добавлением пластичной смазки РиМЕТ в соотношении 3:1.

Устройство электролобзика – механическая часть

Механическая часть лобзика представлена четырьмя элементами:

Движущимся штоком;
Редуктором;
Вентилятором;
Крепежом режущей пилки.

Основным механическим узлом инструмента является редуктор. За счет редуктора обеспечивается необходимое движущее усилие. Если говорить «механическим» языком: основное предназначение редуктора – уменьшение оборотов двигателя для повышения величины крутящего момента. В большинстве современных электролобзиков используется шестеренчатый редуктор, имеющий одну передачу. Хотя встречаются и модели с несколькими передачами – например, с двумя.

Необходимо отметить, современный рынок предлагает модели лобзиков с маятниковым ходом (например, электролобзик Макита 4329), благодаря которому улучшается соприкосновение пилки с обрабатываемым материалом, а соответственно ускоряется процесс распиливания. Механическая часть таких инструментов гораздо сложнее той, которую рассматриваем мы.

Электролобзик Фиолент: основные причины отказа

Замена штока

В первом случае, чтобы избежать данной поломки, достаточно внимательно и аккуратно обращаться с инструментом. Но если все же это произошло, придется выполнить замену поврежденного штока. Для этого нужно:

Убрать крышку корпуса, открутив 4 винта.
Снять со штока шайбы прямоугольной формы и удерживающие направляющие.
Выкрутить 4 болта и демонтировать крышку механизма. Под ней находится маховик и непосредственно шток.
Открутить по 2 винта, снять нижний и верхний держатели штока. Последний с пружиной, поэтому нужно убирать его аккуратно.
Демонтировать разрушенный шток с направляющими шайбами.
Смазать маховик и эксцентрик специальной смазкой для редукторов.
На новый шток надеть направляющие шайбы и установить на место.
В нижней части штока закрепить держатель пильного полотна.
Установить верхний и нижний держатель, прикрутить крышку механизма и поставить шайбы и удерживающие направляющие.
Вставить режущий инструмент и провести тестирование лобзика на холостом ходу и под нагрузкой. Если проверка не выявила отклонений, установить крышку корпуса.

Смазка инструмента

Во втором случае все намного серьезнее. Казалось бы, что сложного в смазке? Но ввиду того, что инструмент постоянно работает в экстремальных условиях, попадания древесной пыли внутрь устройства не избежать, приходится проводить сервисные работы по интенсивности эксплуатации, но не реже одного раза в год.

Смазать нужно все сопрягаемые детали и узлы. Для этого нужно разобрать электролобзик. Но если в первом случае вы, к примеру, ограничились только демонтажем штока, то теперь разбираем инструмент полностью и перемазываем все трущиеся поверхности деталей.

Для смазки производитель предлагает Литол 24, но он в редукторе электролобзика работать не будет, ввиду своей густой консистенции, поэтому его, как правило, смазывают маслами. Можно соединить Литол 24 с графитосодержащей смазкой Феол 2У в соотношении 3:1.

Доработка конструкции

Однако следует учесть, что теперь текучесть смазочной смеси выше, и после некоторой наработки она начнет попадать в ротор двигателя. Причиной тому является левосторонняя передача. При вращении ротора смазочная смесь захватывается зубьями и как по шнеку подается к ротору. Маслоотбойник, установленный внутри корпуса электродвигателя, не выполняет своих функций. Теоретически он должен отбрасывать поступающую смесь, но на практике этого не происходит. Это свидетельство несовершенства конструкции, предложенной производителем.

Чтобы избежать этой проблемы, необходимо сделать некоторую доработку. А точнее, поставить маслоотбойник не внутри, а снаружи корпуса электродвигателя. При этом, чтобы улитка маслоотбойника работала и отбрасывала масло, ее переворачивают.

Еще один нюанс. Диаметр посадочного отверстия Ø 9 мм, а диаметр наружной части маслоотбойника Ø 9,2 мм – он идеально перекроет проход для смазочной смеси. Но при его установке нужно приложить определенное усилие и насадку в виде трубы подходящего размера.

Кроме этого, на задний подшипник якоря целесообразно установить пылезащитную шайбу. Она убережет его от древесной пыли и продлит срок службы.

После этого необходимо собрать смазанный лобзик и протестировать его на работоспособность. После наработки 10 часов нужно проверить инструмент на предмет попадания смазки в корпус электродвигателя. Если все сделано верно, то такая опция исключена.

Электролобзик Диолд: бюджетный вариант для домашнего хозяйства

Другим, не менее востребованным производителем отечественного электроинструмента, является смоленская компания Диолд. Электролобзики отличает низкая цена и довольно приличное качество. Для домашних работ это вполне подходящий бюджетный вариант.

Ремонт опорного ролика

В нем тоже есть моменты, которым стоит уделить внимание. Первое – это опорный ролик. Со временем, а это примерно год, он начинает терять круглую форму. Причина – материал ролика или технология его изготовления. Он обладает недостаточной твердостью.

Его ремонт заключается в замене. Все же лучше не изобретать велосипед, а приобрести оригинальный ролик от производителя или отнести инструмент в сервисный центр, особенно если он на гарантии.

Если такой вариант не подходит или невыполним, то можно реанимировать лобзик при помощи подручных средств. Для этого понадобится обычный болт М5 с гайкой. В данном случае болт будет служить осью, поэтому на нем нужно сточить резьбу, а гайка роликом, в ней по образующей необходимо прорезать паз по толщине пильного полотна.

Идеально это делать на токарном станке, но можно использовать и инструмент, который есть под рукой, например, дрель и диск угловой шлифмашинки. Диск нужно зажать в тиски, болт с гайкой – в дрель и нарезать паз. Вариант ремонта не идеальный, но имеет право на жизнь, так как проверен на практике.

Обслуживание пусковой кнопки

Еще один нюанс в использовании электролобзика Диолд – попадание древесной пыли в кнопку пуска. Происходит это по причине отсутствия герметичности, и пыль, попадая внутрь кнопки, препятствует прохождению тока. Решением проблемы будет периодическая, не реже одного раза в год, чистка контактов.

Поломка опорного ролика

Основным рабочим элементом электролобзика по право можно назвать пильное полотно – простым языком «пилку». Эта пилка прикреплена к опорному ролику. Соответственно во время работы именно этот механизм берет на себя основную нагрузку, а значит рискует сломаться. Ломается опорный ролик по следующим причинам:

низкое качество полотна (пилки);
слишком тупая пилка;
неправильно подобранное для конкретных работ пильное полотно;
перегрев.

Соответственно, избежать проблем можно:

используя качественную пилку;
меняя полотна по мере их затупления;
подбирая пилки в соответствии с видом выполняемых работ;
бережно относясь к инструменту, не прилагая чересчур большие усилия.

Облом зубьев на цанге лобзика

Цангой электролобзика называют специальное фиксирующее приспособление – пилкодержатель. Различают два разных вида крепления полотна: механическое и автоматическое. Наличие того или иного из них зависит от марки лобзика и имеет свои достоинства и недостатки. Однако, так или иначе, облом зубьев на цанге электролобзика может произойти исключительно из-за невнимательности того, кто им пользуется и начинает затягивать пилку раньше, чем нужно. При замене пилки очень важно соблюсти следующий порядок действий:

сначала до конца вставить пилку;
а лишь потом ее затягивать.

Сообщества › Кулибин Club › Блог › Инструменты. Ремонт зажима пилки лобзика «DWT».

Сегодня я хочу затронуть очень болезненную для “Кулибинцев” тему, а именно — ремонт электроинструмента.
Лично я давно перестал таскать его в мастерскую по той простой причине, что мне отказывались ремонтировать, ссылаясь на дороговизну ремонта, мол дешевле будет купить новый. Второй и немаловажный фактор — время ремонта, доходившее до пары недель. Окончательно меня отворотил от ремонтников последний случай, когда у меня взяли “болгарку” на диагностику, неделю она лежала, ожидая своей очереди, а потом мне была названа сумма чуть ли не в стоимость новой.

Забрал я её, разобрал и руководствуясь подсказками из интернета, выяснил, что сгорел только один якорь, но никак не в паре со статором. Перезвонив в Харьков, я заказал з/ч и уже через два дня “наслаждался” визгом болгарки.

Нетерпеливые читатели начинают ёрзать, особо нервные уже покинули статью, а зря, потому как я задаю простой вопрос: -Откуда берутся такие очереди на ремонт?

Да всё оттуда же — современный эл.инструмент, также как и современный автомобиль, представляет собой одноразовое изделие, срок службы которого лишь до окончания срока гарантии.

Отсюда следует облегчение конструкции, минимум меди в обмотках, некачественные комплектующие и прочая, прочая, прочая… Мне могут возразить насчёт профессионального инструмента, ну-ну, давненько Вы не заглядывали в мастерские, где валяются целые горы “профи”.

Вторая причина кроется в особенностях “мышления” конструкторов. Когда я вижу, что придумали эти “инженеры”, то всегда вспоминаю незабвенного Михал Михалыча с его “утечкой мозгов”.

Вообще-то данная “утечка” более актуальна для “постСовка”, потому как на “загнивающем” утекать то некуда, не в «солнечный» же Магадан.

Единственное, что там утекло, так это мозги разработчиков из головы в задницу. Иначе объяснить то, что они “творят”, другими словами тяжело, ибо практически каждый инструмент, сложностью чуть более, чем титановый лом, приходится подгонять под реальные “полевые” условия эксплуатации, либо переделывать, чтобы можно было работать, не боясь травмироваться.

В подтверждение своих слов предлагаю уважаемым “Кулибинцам” почитать, как я отремонтировал электролобзик “DWT”

Кто-то может возразить, что данный ремонт не по теме сообщества, с чем я категорически не согласен. Именно наличие всевозможного инструмента и отличает настоящего “Кулибинца” от “попрошайки”, то и дело прибегающего одолжить “на пять минут” инструмент. Эти “пять минут” могут затянуться очень надолго, кому не приходилось силой забирать СВОЙ инструмент у крохоборов спустя полгода?

А он ещё обижается: Да у тебя этих дрелек три штуки, взял бы другую и работал!

Кретин не понимает, что каждая дрель предназначена для определённой работы, не будете же Вы сверлить сверлом “двойкой” двуручной громадиной мощностью в пару тысяч ватт.

Я по доброте души своей вначался вёлся на слёзы “попрошаек”, но после того, как очередной “рукожЁпник спалил любимую “болгарку”, сделав при отдаче невинные глаза, сразу посылаю в пешее эротическое путешествие в направлении ближайшего иагазина.

Слава Богу, голодные года кончились, деньги у населения есть (особенно на “понты”), а иначе я не работал бы в режиме “non-stop”, а потому: ИДИ и КУПИ! Не дам!

И пусть на меня после этого смотрят косо, плевал я на их мнение. Как писал Михаил Александрович в “Поднятой целине”: — Отдай жену дяде, а сам иди к б…

Итак, Господа Присяжные Заседатели, попался в мои цепкие лапы вот этот вот лобзик.

Как оказалось, сломался зажим пилки. Это ж какой дебил придумал сделать его из “люминия”?

Сталь, сталь и ещё раз сталь! Инструментальная!

Вот она будет жить и не тужить.

По вполне понятным причинам, подобной марки стали у меня не было, я всё-таки таксист, а не потомственный кузнец, да я к полякам в Улан-Батор не поеду, наконец! Пришлось обойтись нищебродской Ст.3.

Почему электролобзик пилит криво

Изначально электролобзик предназначался для вырезания узоров и окружностей. Функция прямопиления существует не во всех моделях. Цена такого инструмента в разы больше.

Можно добиться прямого распила и с обычным электролобзиком. Для этого следует использовать линейку, которая должна идти в комплекте. Чтобы контролировать процесс пиления было легче, нужно понизить скорость.

Начинающие мастера нередко сталкиваются с проблемой: электролобзик при распиле уводит в сторону, а распил получается под углом. Чтобы справиться с этим, нужно детально изучить процесс правильного и ровного распила.

Существует несколько причин неровного пила:

пила затуплена;
используется слишком большой нажим;
в древесине есть косослой.

Одной из причин кривого распила может быть слишком толстый материал. Как правило, тонкое дерево пилится легче и проще. У лобзика может быть плохая механика – в этом случае его нужно менять. Проверить качество лобзика можно, поводив им из стороны в сторону. Если он болтается, значит, это дешевый инструмент для грубых работ. Чтобы получить приемлемый результат, следует пилить с запасом, а края оформлять ручным фрезером.

Как это работает

Принцип работы электролобзика достаточно прост. Задача его главного маятникового механизма заключается в преобразовании вращения вала электродвигателя в поступательно-возвратное движение штока, на котором закреплена пила. Устройство состоит из следующих важных компонентов.

Система управления электродвигателем. В самом простом случае состоит из комбинированной пусковой кнопки. У нее есть устройство фиксации и регулятор оборотов. Последний может быть реализован как встроенный или внешний.
Электродвигатель. Это основной компонент, преобразующий электрическую энергию в механическую.
Блок вентиляции. Обычно выполняется в виде лопастной втулки, установленной на валу мотора.
Червячный узел. Представляет собой втулку со спиральными выступами на валу электродвигателя и шестеренчатое колесо маятникового механизма.
Маятниковый механизм. Его конструкционное решение может быть как кардинально простым, так и с повышенным ресурсом в дорогом инструменте.
Шток, двигающийся вертикально, с устройством фиксации пилы на одном из концов.
Вспомогательные направляющие узлы. Это опорный ролик пилы, система маятникового движения, основание инструмента, позволяющее устанавливать наклон реза.

Типовое устройство электролобзика

Несмотря на кажущуюся сложность, все работает достаточно просто. При пуске двигатель начинает вращение. Втулка на его валу, часть червячного узла, передает усилие на шестерню маятникового механизма. Последний вращается с гораздо меньшей скоростью относительно двигателя. Но в таком же соотношении с большим моментом силы.

Маятник также достаточно прост для понимания. В общем случае, это соосные шестерня привода и пластина взаимодействия со штоком. В самой простой конфигурации у последней есть две ключевые точки. Это ось вращения и место крепления шатуна, отстоящее от нее по вертикали на половину показателя хода пилы инструмента.

Шток приводится в поступательно-возвратное движение следующим образом: вращаясь, пластина маятника перемещает вторую ключевую точку. Это происходит в двух направлениях, горизонтали и вертикали. С помощью шатуна, металлической пластины, усилие передается на шток. Последний может двигаться только по вертикали между горизонтальными ограничителями.

Резка ламината электролобзиком

Техническое обслуживание и профилактика лобзика

Как и всякое техническое устройство, электролобзик нуждается в профилактическом обслуживании. По истечении гарантийного срока нужно провести несколько несложных операций и срок годности инструмента снова продлится на год или два, в зависимости от интенсивности эксплуатации.

Заменить графитовые щётки на коллекторе электродвигателя.
Провести ревизию токопроводящих проводников, в том числе сетевого шнура. При обнаружении повреждений и износа — заменить.
Очистить внутреннюю полость инструмента от пыли, мусора и стружки.
Заменить смазку в механических узлах — подшипниках и редукторе.

Самостоятельной заточкой пилок сегодня редко кто занимается. Особенно, если полотно имеет трёхгранные зубья, имеющие повышенную проходимость и выброс стружки. В домашних условиях такой зуб заточить невозможно. Более того, такие попытки могут привести к тому, что лобзик начнёт бить, повысится уровень вибрации.

Как разобрать лобзик смотрите в приведённом ниже видео.
