Что такое лобзик по дереву?

Лобзик появился во время развития накладной резьбы из тонких пластин драгоценных сортов древесины, которая позже получила название интарсия. Лучковые пилы уже были известны человечеству, и по аналогии с ними был создан лобзик – пилка, натягиваемая в деревянную рамку. Пилки для лобзика являются пил по дереву, однако габариты их довольно быстро уменьшили, а количество зубцов увеличено.

Ручной лобзик – это весьма востребованное устройство. Невзирая на имеющиеся недостатки, которые связаны с низким уровнем продуктивности, а также невозможностью решать большое количество возлагаемых на него задач, к примеру, пиление толстой древесины, точный распил и подгонка краев, прямой рез, этот инструмент и сегодня очень популярен. Наверно главная причина популярности заключается в низкой стоимости. Сегодня примерно за 2-3 доллара можно приобрести неплохой ручной лобзик, а за 6-7 долларов — профессиональный инструмент.

Конструкция всех ручных лобзиков схожа. Главными составляющими частями являются:

деревянная рукоятка
зажим пилы
металлический корпус
пилка.

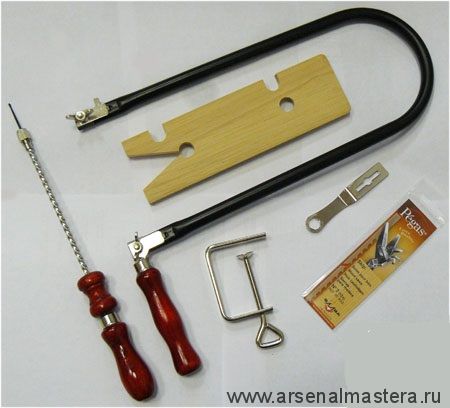

Несколько фото лобзика по дереву представлено ниже.

Есть два главных типа полотна, которые различаются своей формой и расположением зубцов:

полотно с прямым двойным зубом. При помощи такого полотна можно осуществить прямой рез в короткие сроки. Длина его достигает 130 мм, при этом рабочая длина — примерно 85 мм. Отлично справляется с пилением, как дерева, так и пластмассы
спиральный. Отличается закрученной формой и идеально подходит для создания разнообразных кругов и извилистых линий.

Виды, устройство, а также как выглядит

На сегодняшний день на рынке ручного инструмента представлено огромное количество лобзиков различных конструкций. Разобраться в таком многообразии неподготовленному человеку бывает не просто. Для этого мы составили подробную классификацию.

Ручной по дереву

Ручной лобзик – столярный инструмент. Предназначен для фигурного выпиливания небольших деталей, а также раскроя материала, при котором требуется соблюдение особой точности реза.

Конструктивно ручной лобзик состоит из следующих элементов:

рукоятка. Предназначена для удерживания инструмента в руке. Позволяет совершать возвратно-поступательные движения для распила материала, а также направлять лобзик по линии реза;
рамка. Основной конструктивный элемент, выполняющий функцию удержания и натяжения пильного полотна, а также придания жесткости конструкции;
зажимы. Необходимы для расклинивания и удержания пильного полотна;
пильное полотно. Основной рабочий орган лобзика. С его помощью происходит распил заготовки.

Рамка лобзика должна быть плоской и выполнена из стали или титана. Несмотря на увеличение веса, такая конструкция является более надежной.

Рукоятка должна быть удобной и обеспечивать надежную фиксацию инструмента в руке пользователя. Качественные ручки изготавливают из твердых сортов древесины.

Зажимы должны обеспечивать надежную и удобную фиксацию пильного полотна. Как правило, для этого используют гайки-барашки.

Практическое применение лобзика требует от оператора наличие особых навыков и умений. Поэтом перед фигурным выпиливанием лучше потренироваться на черновой заготовке.

Электрический

Электрический лобзик – ручной инструмент, использующийся для распила изделий из древесины, пластика и металла. Благодаря электромотору облегчает и ускоряет процесс столярных работ.

Для каких работ применяется

Электролобзик используется для чистового и чернового прямолинейного раскроя заготовок, а также выпиливания лекальных кривых. Используется в строительстве для ускорения и облегчения процесса пиления.

Как устроен электролобзик и его принцип работы

В основу его работы положено преобразование электрической энергии в механическую. Ротор двигателя, раскручиваясь под воздействием тока, приводит в движение редуктор. Он в свою очередь заставляет пильное полотно, расположенное перпендикулярно опорной поверхности лобзика, совершать частые возвратно-поступательные движения.

Его основными конструктивными элементами являются:

корпус. Изготовленный из пластика, он служит для защиты внутренних элементов инструмента от механических повреждений, а также для крепления внешних компонентов. Внутри располагаются электромотор и система привода пильного полотна;
рукоятка. С ее помощью происходит удержание инструмента и его направление вдоль линии реза;
опорная поверхность. Используется для контакта лобзика с поверхностью заготовки. Изготавливается из алюминия или другого металла;
пильное полотно. Основной рабочий элемент лобзика. Служит для распила материала.

Также на корпусе расположены вспомогательные элементы, такие как кнопка включения, защитный кожух, экстрактор опилок и регулятор глубины погружения пильного полотна.

В комплект поставки электролобзика может входить параллельный упор, антискольный вкладыш, а также световой и лазерный индикаторы.

Что такое маятниковый ход и зачем он нужен

Ручные электрические лобзики оснащаются множеством дополнительных функций, среди которых стоит выделить маятниковый ход пильного полотна.

Маятниковый ход – увеличение амплитуды колебаний пильного полотна относительно продольной оси электролобзика. Изменение положения пилки происходит за счет движения опорного ролика и включается отдельно.

Такая функция используется при работе с мягкими материалами, такими как фанера. Она позволяет увеличить производительность распила, а также уменьшить нагрев и износ зубьев пильного полотна.

Маятниковый ход не рекомендуется использовать при раскрое ЛДСП или мебельных щитов, так как это может привести к образованию сколов и выкрашиванию декоративного покрытия.

Также рекомендуем почитать интересную статью о том, как электролобзиком пилить ламинат.

Классы электрических лобзиков

Как и многие другие инструменты, в зависимости от назначения и технических характеристик можно разделить на следующие классы:

бытовые. Разрабатываются из расчета нечастого и непродолжительного использования. Применяются для раскроя древесины, различных изделий из нее, а также металла толщиной до 4 мм. Как правило, мощность их электромоторов не превышает 500 Вт;

профессиональные. Используются для распила древесины и изделий из нее толщиной до 130 мм, а также цветных металлов до 20 мм. Благодаря улучшенной системе вентиляции время непрерывной работы может достигать 3 часов. Мощность электродвигателей лобзиков такого класса варьируется в диапазоне 550 – 800 Вт;

промышленные. Изготавливаются в виде стационарных станков. Особенность работы заключается в том, что во время пиления двигается не инструмент, а заготовка. Они отличаются высокой производительностью и способны непрерывно работать в течении 24 часов. Мощность двигателей превышает 1500 Вт.

Посмотрев видео можно наглядно убедиться в отличиях бытового и профессионального электрического лобзика, а также увидеть подробный обзор на модель Festool PS300EQ и его практическое применение.

Механический

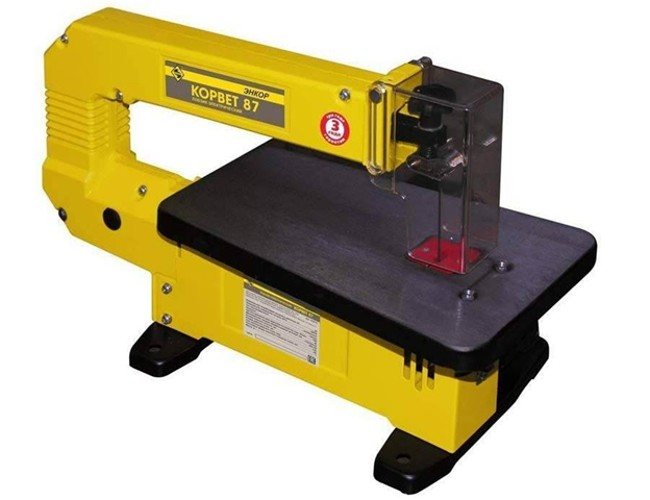

Механические электролобзики изготовлены в виде стационарного станка. Относятся к классу промышленного инструмента. Комплектуются мощными электромоторами и улучшенной системой охлаждения, которая повышает их производительность.

Механический электролобзик состоит из:

станины. Одновременно служит опорной поверхностью и рамой, на которой закрепляются электродвигатель и приводной редуктор;
рабочего стола. Предназначен для удержания и направления заготовки относительно пильного полотна;
пильного полотна. Являясь рабочим органом, служит для распила и фигурной резки заготовок.

Конструктивной особенностью является то, что для распила необходимо перемещать не сам инструмент, а заготовку, расположенную на рабочей поверхности. Благодаря этому увеличивается точность и производительность работ, а также снижается усталость оператора.

Стационарные модели имеют возможность точной регулировки угла пиления и мгновенной очистки рабочей поверхности.

Настольный

Настольный электролобзик является промежуточным звеном между профессиональным и промышленным. Он выполнен в виде станка, в котором для выпиливания необходимо перемещать заготовку по рабочему столу. Отличается более компактными габаритами и ограниченным функционалом.

Его конструктивные элементы и принцип работы идентичны стационарным станкам, которые используются в мебельной промышленности. Отсутствие люфтов пильного полотна во время работы позволяют добиться исключительной точности пропила.

Настольный электролобзик применяется для раскроя длинных тонких заготовок и сложного художественного выпиливания в домашних условиях.

Посмотрев видео можно увидеть комплектацию, особенности конструкции, а также практическое применение настольного электрического лобзика Корвет-88.

Ювелирный

Особым видом ручных инструментов является ювелирный лобзик. Его конструкция идентична обычному ручному лобзику. Отличительной чертой является более компактные размеры, рамка большей длины и особые пильные полотна, похожие на струны музыкального инструмента.

Еще одной конструктивной особенностью ювелирного лобзика является сборная рамка. С ее помощью можно быстро и эффективно регулировать силу натяжения пильного полотна.

Такой инструмент имеет узкую специализацию и применяется для точного выпиливания узоров в ювелирных украшениях.

Как совершить правильный выбор?

Чтобы сделать правильный выбор и приобрести ручной лобзик для дерева, вам нужно внимательно присмотреться к нескольким вещам. Первое, обратить внимание на форму инструмента. Например, прямоугольный лобзик подходит для одних целей, а остроконечный – для других.

Также немаловажным является вес инструмента. Работа ручным лобзиком – дело долгое и трепетное, рука быстро устает. По этой причине стоит выбирать легкие и удобные ручные лобзики, имеющие анатомические ручки (по форме руки). Примечательно, что легкие устройства выпускают зарубежные компании, а российские ставят на качество, а значит, они имеют солидный вес.

Лобзики имеют различную раму. Она может быть выполнена из алюминия, железа, стали и титана. Если вам нужен прочный инструмент, то не стоит покупать устройства алюминиевой рамой, потому что прочность алюминия довольно низкая. Стальной или титановой вариант, конечно более дорогой, однако вы получите высокопрочное изделие, да и в процессе распила пильное полотно не будет «скакать».

Обратите внимание и на зажимы лобзика. Они бывают разными:

барабанчики
гайки.

Барабанчики будут предпочтительнее, потому что они гарантируют более комфортную работу с инструментом. Вам не придется брать с собой набор гаечных ключей для реализации смены полотна. Вам нужно будет лишь открутить барабанчик и заменить полотно собственноручно, не пользуясь прочими инструментами.

Немаловажную роль играет и фирма-производитель. Не стоит приобретать китайские ручные лобзики – они не внушают доверия, а период их эксплуатации очень краток. Из производителей с мировым именем стоит выделить Stanley и Intertool, а также Mastertool и Topex. Такие фирмы выпускают не только лобзики, но и линейку прочих строительных и столярных инструментов.

Ручной лобзик идеально подходит для работы с тонкими досками, а также для создания небольших деревянных поделок. Однако для пиления заготовок, толщина которых достигает 40-50 мм, такое устройство не подойдет.

Работа лобзиком по дереву

Технология выполнения работ с ручным лобзиком не отличается сложностью, но довольно важными являются подготовительные работы, именно от них зависит качество конечного продукта. Первым делом закрепляем полотно в лобзике. Для этого нужно отвинтить зажимы, расположенные внизу и вверху. В эти зажимы нужно вставить пилку с зубчиками, повернутыми вниз от лобзика, и закрутить зажимы.

В качестве опоры подойдет специальный столик, свободно крепящийся струбциной сверху рабочего стола. Закрепить их нужно таким образом, чтобы паз и отверстие столика выступали над рабочей зоной. Выпиливаемую деталь нужно уложить над отверстием, а в само отверстие ввести пилу. В самом конце работы полученный предмет нужно обязательно обработать наждачной бумагой.

Мастера выделяют три главных типа работы с лобзиком:

распил по кривой. Лобзик нужно взять в одну руку, пилку поместить на кромку разметки. Двигать лобзик нужно вверх-вниз. В самом начале работы нужно немного надавить на инструмент, однако не перестараться иначе можно его сломать. При работе необходимо контролировать разметку и поворачивать устройство в нужные стороны
распил выреза. Если нужно сделать вырез внутри заготовки, нужно просверлить отверстие сечением 0,6 мм, вставить в него полотно и закрепить зажимами. После этого работа ведется обычным способом
создание прямых линий.

Как работает лобзик по дереву? Видео представлено ниже.

Какие правила защитят от травмирования

Механизм только на первый взгляд кажется безобидным и простым.

При любой работе нужно соблюдать элементарные правила по технике безопасности, чтобы не нанести травм. Работать предстоит

Правила по технике безопасности при работе лобзиком

с острой, металлической частью, которая ранит болезненно, а при случае достанет до кости. Нужно перед работой осмотреть лобзик, проконтролировать прочное и устойчивое закреплении ручки. Если во время творческих действий нарушится крепление, рукоять отпадет, но рука будет продолжать свое движение до соприкосновения с металлическим штырем. Что ничего хорошего не принесет.

Верстак, слесарный стол тоже должен быть оборудован всеми специальными приспособлениями для безопасной работы. Иногда даже падение с простого не устойчивого стула может нанести увечье, переломы костных тканей.

Мастер всегда старается поближе рассмотреть свое творение. Не следует так поступать во время рабочих процессов. Если слишком низко опустить голову, стружка попадет в глаза.

Когда человек привыкает к лобзику, преодолевает все трудные моменты, работа с ним становится настоящим увлечением, а поделки служат предметом гордости. Но хобби можно совместить с источником дохода. Ручной труд ценился во все времена намного больше чем механическая штамповка.
