ГОСТ 13942-86Кольца пружинные упорные плоские наружные эксцентрические и канавки для них. Конструкция и размеры

Стопорные кольца — детали незамкнутой конструкции, выполненные из нержавеющей и углеродистой стали и специальных сплавов. Они являются одним из основных способов крепления тел вращения в различных узлах. Кольца устанавливаются в канавку вала или корпуса. При этом выступающая часть обеспечивает надежное крепление смежных компонентов узла.

Маркировка стопорных колец осуществляется по условному диаметру, который, как правило, соответствует диаметру вала или отверстия, куда монтируется деталь. Изделия, которые устанавливаются на вал, измеряются по внутреннему диаметру, в отверстие — по наружному.

Преимущества спиральных стопорных колец

Стопорные кольца не имеют «ушек», с которыми гораздо тяжелее осуществлять сборку сопрягаемых узлов. Изделия выполнены из плоской прокатанной проволоки, поэтому поверхность детали не имеет заусенцев, а ее окружность для многовитковых моделей составляет 360 градусов.

Стопорные кольца легко устанавливаются и извлекаются из своих внутренних и наружных канавок при эксплуатационном техобслуживании оборудования при помощи стандартной отвертки или другого подручного инструмента

Изделия имеют однородную кристаллическую структуру металла, точно ориентированную вдоль проката ленты.

Стандартные изделия производятся из углеродистой и нержавеющей стали. Для особых изделий по ТЗ заказчиков доступны специальные сплавы с высокой температурной и химической стойкостью.

внешние ссылки

• Упорное кольцо[2]
• Спиральное кольцо — обеспечивает охват на 360 °[3]
• Кольцо[4] Согнутое E-кольцо — согнутое, чтобы принять конец игры[4]

Виды стопорных колец

1. Исходя из способа монтажа:
   наружные — детали устанавливаются на валу;
2. внутренние — эти стопорные кольца монтируются в отверстии.
3. Исходя из типа конструкции:
   а) одновитковые (легкие стопорные и тяжелые упорные кольца, в зависимости от сечения ленты): стопорные кольца:
4. VHM и VSM — малые нагрузки, метрические;
5. VH и VS — малые нагрузки, дюймовые. упорные кольца:
6. FH и FS — большие нагрузки, DIN, метрические;
7. FHE и FSE — большие нагрузки, дюймовые.
8. б) многовитковые (от двух витков для стандартных изделий до необходимого числа витков для заказных изделий):
   EH и ES — средние нагрузки, метрические;
9. DNH и DNS — большие нагрузки DIN, метрические;
10. WH и WS — средние нагрузки, дюймовые;
11. WHT и WST — средние и большие нагрузки, дюймовые;
12. WHM и WSM — большие нагрузки, дюймовые.
13. в) волновые стопорные кольца:
    WHW и WSW — дюймовые (фиксация с натягом).
14. По виду противокоррозийного покрытия:
    химическое оксидирование промасливанием;
15. цинкование;
16. кадмирование;
17. фосфатирование.

Подходящее покрытие выбирается в соответствии с типом рабочей среды.

Отдел продаж (Санкт-Петербург, Россия)

+7 и (Новосибирск)

Источник: www.smalley.ru

Для чего нужны стопорные кольца

Сегодня сложно представить нашу жизнь без такой просто детали как подшипник. Без них не обходится ни одно транспортное средство — начиная от детского велосипеда или скейта и заканчивая автомобилем. И в легковых авто и в самых мощных тягачах применяются подшипники. Помимо транспортных средств, применяются они в различных механизмах, где есть вращающиеся части. Одни части должны быть прочно закреплены, другие должны вращаться на своих осях.

Еще одна важная деталь, связанная с подшипниками — это стопорные кольца. Они предназначены для надежной фиксации. С их помощью крепятся подшипники, различные рычаги, валы и т.д. От надежности крепления зависит правильное функционирование механизмов, поэтому эта деталь должна быть изготовлена из качественных материалов, с соблюдением ГОСТа; а купить кольца стопорные наружные лучше всего в специализированном магазине.

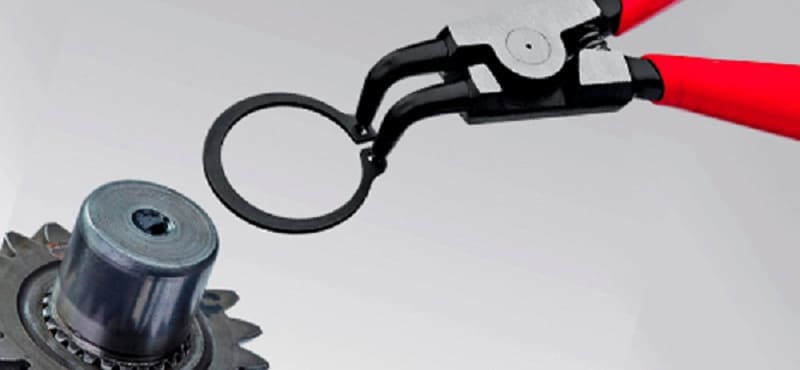

Наружные стопорные кольца применяются для фиксации деталей на валу. Если нужно закрепить какие-то детали внутри отверстия, то используют внутренние кольца. Изготавливаются и те и другие, чаще всего, из углеродистой стали. Также для производства используется нержавеющая сталь или бериллиевая медь. Для дополнительной защиты от коррозии на них наносятся специальные составы. При этом следует уточнить, в какой среде будет работать кольцо, т.к. от этого зависит, какой антикоррозийный состав будет предпочтительнее.

И внутренние и наружные кольца имеют вид незамкнутого круга. Устанавливаются они в специальные пазы, которые иногда называют канавками или проточками, при этом происходит прочная фиксация детали в нужном месте.

В зависимости от размера стопорных колец для их монтажа потребуется либо простая отвертка (если речь идет о маленьких кольцах), либо специальные щипцы.

Качественные, правильно установленные стопорные кольца обеспечивают долгий срок эксплуатации механизмов.

Источник: sovavto.org

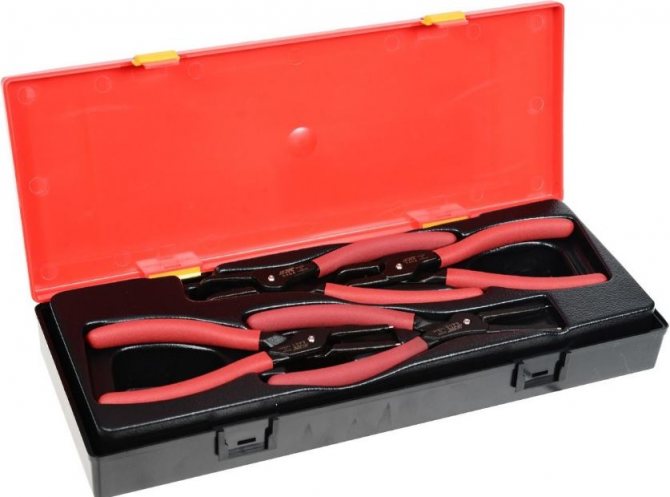

Съемники стопорных колец и их основные характеристики

Как и все инструменты, съемники имеют свои основные характеристики, о которых будет полезно узнать тем, кто планирует приобрести эти устройства.

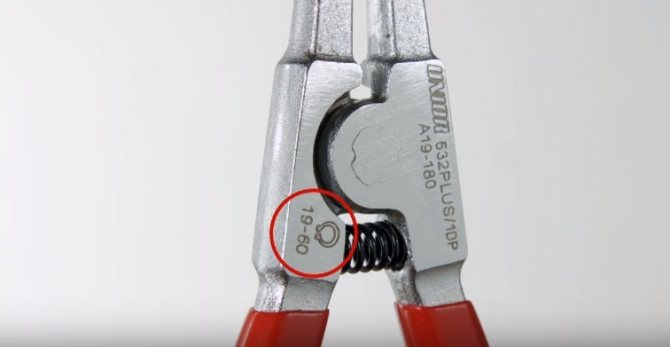

1. Размер губок — один из важнейших параметров, который определяет способность инструмента работать с креплениями, располагающимися в углублениях и труднодоступных местах. Чем длиннее губки инструмента, тем меньшее усилие требуется прикладывать для сжатия или разжимания стопорного кольца при его снятии или установке. Размеры указываются непосредственно на самом инструменте



2. Длина рукояток — чем больше размер ручек, тем удобнее пользоваться инструментом
3. Форма губок — различают съемники, выпускаемые с прямыми наконечниками, а также загнутыми под углом 90 градусов. Если прямые используются для доступа к отдаленно расположенным кольцам, то загнутые применяются при работе в труднодоступных местах
4. Диаметр или толщина губок — они должны быть соизмеримы с размерами отверстий на ушках деталей. Если инструмент не предназначен для демонтажа тонких или толстых разрезных шайб, то не следует пытаться им воспользоваться. Это может привести как к отламыванию одной из губок на съемнике, так и к повреждению ушек на стопорном кольце



   Читайте также:  Методы окончательной обработки зубчатых колес
5. Функция обратного отгиба губок — такой механизм применяется на съемниках внешнего типа, предназначающиеся для работы с наружными стопорными кольцами, функционирующие в режиме разжимания

Наиболее популярными вариантами съемников являются универсальные модели. Они позволяют не только применять губки разной длины и толщины путем их замены на инструменте, но еще и работать со стопорными кольцами разных видов (внутренние и внешние). К достоинствам универсальных съемников относится их стоимость, так как один инструмент стоит дешевле, чем целый набор. Большинство моделей оснащается механизмами ограничения усилия, что исключает вероятность повреждения тонких деталей.

При использовании универсальных съемников немаловажно применять наконечники из одинаковых пар. Их отличие по длине или диаметру приведет к негативным последствиям. Во время снятия или установки деталь может выскользнуть и попасть в человека или технику.

Это интересно!
Недостаток универсальных съемников в том, что для их изготовления используются не всегда качественные материалы. Если планируете приобрести универсальный инструмент, то нужно выбирать среди моделей известных марокTopTul, Jonneswayи другие.

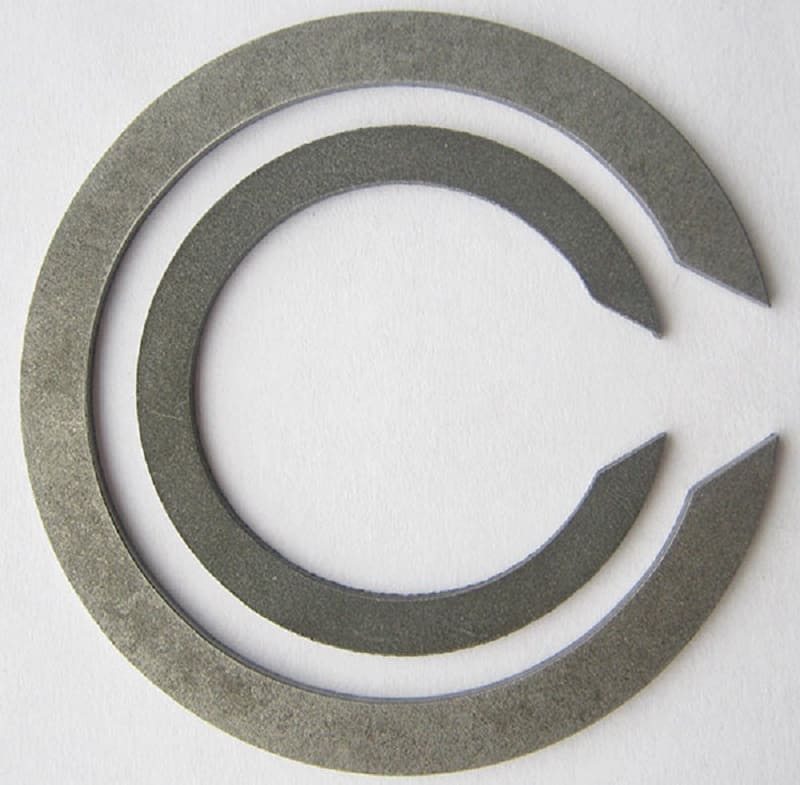

Стопорные кольца

Стопорное кольцо — замкнутое кольцо, изготовленное из углеродистой стали для фиксации деталей и узлов на валу или в отверстии. Стопорные кольца широко используются в механических узлах для закрепления подшипников, фиксации осей, рычагов и тяги. Монтируются стопорные кольца в пазы (канавки, проточки), таким образом, что выступающая часть работает как плечо, фиксируя деталь на монтажном месте.

Стопорные кольца по способу крепления делятся на внешние — для фиксации деталей на валу и внутренние — для монтажа механизмов в проеме. По форме кольца — на концентрические и эксцентрические. Размеры регламентируются по:

• ГОСТ 13942-86, DIN 471 — для фиксации на валу;
• ГОСТ 13943-86, DIN 472 — для фиксации в отверстии.

Отличие колец произведенных по ГОСТ-ом от DIN в толщине листа из которого они изготовлены, как правило, DIN-вские толще, здесь необходимо замерить толщину монтажной канавки.

Металл из которого производят стопорные кольца, чаще всего, углеродистая сталь, нержавеющие стали или бериллиевая медь. Вскрытие в данных колец прямоугольный есть они изготавливаются из ленты или из письма пружинной стали. Бывают кольца того же назначения из круглого или овального проволоки, согласно чертежа или стандарта по которому они изготавливаются. Отличаться кольца могут и антикоррозийные покрытием:

• химическое оксидирование промасливанием;
• цинк
• кадмирования
• фосфатирование

В зависимости от рабочей среды выбирают соответствующее покрытие.

Для фиксации в отверстии.

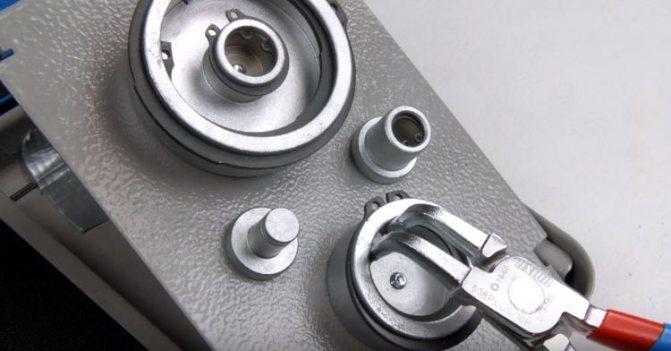

Стопорные кольца монтируются или снимаются с помощью специального инструмента — щипцов (съемника), это касается колец которые имеют монтажные отверстия ГОСТ 13942 или аналог DIN 471, ГОСТ 13943 или аналог DIN 472.

Для подбора стопорного кольца необходимо знать следующее (речь идет о стальных кольцах):

1. Какой сечение имеет кольцо: круглое или прямоугольное. Иными словами, изготовленное из проволоки или из ленты.
2. Куда кольцо монтируется: на вал или в отверстие. Кольца бывают внешними и внутренними, их различия в размерах и выполнении монтажных отверстий, откосов, «ушек». На вал используют ГОСТ 13942 и DIN 471. В отверстие используют ГОСТ 13943 и DIN 472.
3. Какой DIN Вам нужен? Если Вы знаете, что кольцо монтируется в отверстие, но не знаете какой из стандартов выбрать, для начала нужно визуально определить кольцо с «ушками» или без. ГОСТ 13942 (DIN 471) и 13943 (DIN 472) с «ушками». Отличие колец произведенных по ГОСТ-ом от DIN в толщине листа из которого они изготовлены, как правило, DIN-вские толще, здесь необходимо замерить толщину монтажной канавки.
4. Какой размер? Маркируются кольца в стандартах по условному диаметру, который, как правило, соответствует диаметру вала или отверстия, куда монтируется кольцо. Внешние стопорные кольца измеряют по внутреннему диаметру, а внутренние по внешнему. Реальный диаметр кольца немного больше или меньше, этот размер учитывает монтажную проточку (канавку).
5. Какая марка стали? В ГОСТах, по которым изготавливают кольца, предусмотрен ряд пружинных сталей. Самая распространенная марка высокоуглеродистой стали для изготовления такого рода изделий 65Г. Можно заказать также из стали 60С2А или из нержавеющей стали 40Х13.
6. Какое покрытие? Обычно для покрытием стопорных колец используется химическое оксидирование промасливанием. При необходимости можно заказать покрыты кадмием или цинком.

Как сделать съемник стопорных колец своими руками из плоскогубцев

Плоскогубцы или пассатижи — это специализированный вид инструмента, функционал которого можно расширить. К примеру, если во время разборки механизма возникает необходимость демонтажа разрезной шайбы, а под рукой нет специального инструмента, то можно изготовить щипцы из пассатижей.

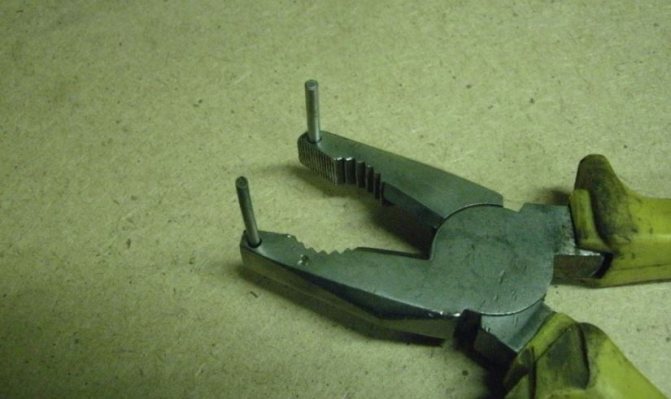

Способ изготовления достаточно простой, для чего понадобятся пассатижи, старые сверла, керн, дрель или сверлильный станок. После этого приступаем к изготовлению съемника для стопорных колец своими руками:

1. Для начала необходимо на боковой стороне при помощи керна сделать отметки, где будут сверлиться отверстия
2. Просверлить отверстия на обеих частях губок пассатижей. Глубина сверления составляет 50-60% от общей толщины губок
3. В полученные отверстия необходимо установить старые сверла от дрели, предварительно обточив хвостовую часть при необходимости до нужного диаметра. Обточить также необходимо рабочую часть сверла, сделав ее в виде конуса
4. После этого получаем готовый инструмент для снятия стопорных колец. Если нужно изготовить инструмент для извлечения деталей в отдаленных местах, то отверстия в губках пассатижей нужно просверлить с торцевой стороны

После использования инструмента, можно извлечь съемные штифты, и продолжить его эксплуатацию в качестве пассатижей.

Стопорное кольцо

Существует просто огромное количество различных вариантов исполнения крепежных материалов, которые характеризуются своими определенными свойствами. В различных условиях эксплуатации применяются стопорные кольца. Они устанавливаются в качестве промежуточного элемента, к примеру, отвечающих за передачу вращения от электрического двигателя к исполнительному органу. Рассмотрим все особенности применения стопорных колец, их разновидности и многие другие моменты подробнее.

Содержание

• 1 Типы
• 2 Стопорные кольца с коническим сечением 2.1 Осевая сборка 2.1.1 Перевернутые стопорные кольца
• 2.1.2 Стопорные кольца со скошенной кромкой
• 2.1.3 Изогнутые стопорные кольца

Стопорные кольца

Для обеспечения надежной фиксации самых различных элементов применяются стопорные кольца. Они представлены крепежом особой формы, который может применяться для повышения степени фиксации деталей относительно друг друга. Стопорные кольца наружные часто можно встретить при креплении подшипников качения, которые отвечают за снижение степени износа несущих валов и других элементов на момент эксплуатации. При рассмотрении уделяется внимание следующему:

1. Классификация проводится по области применения и конструктивным признакам, также есть таблица размеров, по которой упрощается выбор наиболее подходящей детали для конкретных условий эксплуатации.
2. При выборе уделяется внимание параметрам, которые отличаются в зависимости от эксплуатационных свойств. Если рассматривать описание распространенных изделий, то следует уделить внимание тому, что есть несколько различных параметров. Они также указываются в таблице.

Столь небольшое и недорогое изделие являются частью различных механизмов и устройств. За счет применения особой технологии производства и специальных материалов существенно повышаются эксплуатационные характеристики. При выборе учитывается следующее:

1. Условный диаметр отверстия. Часто рассматриваемая деталь фиксируется на валу, поэтому внутренний диаметр считается решающим качеством.
2. Уделяется внимание и тому, какой наружный диаметр. Он не должен быть намного больше крепежных элементов и выходить наружу. Кроме этого, наружный диаметр учитывается при выборе колец, которые устанавливаются внутри.
3. Толщина кольца определяется вычитанием из показателя наружного диаметра внутреннего. Он также стандартизирован в ГОСТ. Увеличение показателя толщины существенно повышает прочность.
4. Для обеспечения требуемой функциональности проводится создание канавки, которая характеризуется диаметром и шириной.

Не стоит забывать о том, что все размеры выдерживаются в определенном диапазоне с различной точностью. Многие параметры выбираются в соответствии со стандартами, которые указываются в ГОСТ.

Подбор канавок

При проектировании и подборе наиболее подходящего стопорного кольца уделяется внимание также канавке. Она должна обладать соответствующими характеристиками:

Канавки существенно повышают эффективность применения крепежных элементов. Как правило, они создают в соответствии со стандартизированными размерами, которые указываются в технической документации.

Рассматриваемое изделие можно встретить во многих специализированных магазинах. Следует выбрать исключительно те, которые производятся в соответствии с ГОСТ и другими стандартами. При выборе учитываются не только геометрические размеры, но и отсутствию серьезных дефектов. Для этого достаточно провести визуальный осмотр. Небольшие трещины и вмятины могут привести к снижению основных эксплуатационных характеристик.

Источник

Виды стопорных колец

Изготавливают различные разновидности стопорных колец, выбор проводится с учетом классификации и размеров. Наибольшее распространение получили следующие виды стопорных колец:

1. Внутренние. Эти стопорные кольца на территории России в соответствии с двумя стандартами: ГОСТ 13943 и ГОСТ 13941. С ушками встречаются намного чаще, так как он рассчитан на большую осевую нагрузку. Однако, более сложная форма повышает стоимость изделия. Предназначение заключается в исключении вероятности смещения внутренних деталей, надежность фиксации существенно повышается.
2. Наружные. Эти изделия также изготавливаются в двух вариантах исполнения. На производственной линии учитывается два стандарта: ГОСТ 13940 и ГОСТ 13942. Предназначение изделия заключается в фиксации различных деталей круглой формы, местоположение остается неизменным относительно оси. Для предотвращения вращения применяются многие другие крепежные элементы.

Данная классификация связана с тем, где именно фиксируется подобный элемент на момент эксплуатации. Примером можно назвать то, что внутренние устанавливаются в отверстии изделия, наружные на валах. В некоторых случаях изделие имеет специальную проточку, предназначенную для фиксации стопорного кольца.

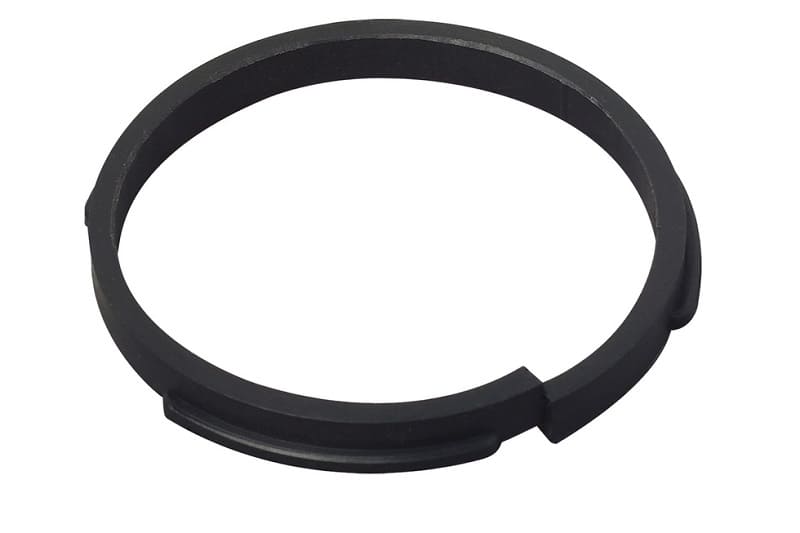

Также классификация проводится по конструктивным признакам. Применение технологии литья позволяет получить самые различные изделия. Для достижения определенных свойств дополнительно проводится механическая обработка, а также термическая и химическая обработка для повышения основных характеристик. Выделяют следующие варианты исполнения:

1. Пружинные упорные плоские эксцентрические внутреннего и наружного применения.
2. Упорные наружные и внутренние.
3. Стопорные кольца наружного и внутреннего применения со специальными лапками.
4. Варианты исполнения со специальными гнездами для крепления.
5. Кольца, изготавливаемые из проволоки с круглым сечением.

При изготовлении могут применяться самые различные материалы. Определенные свойства, которыми должно обладать деталь, устанавливаются в ГОСТ и DIN,

Самое большое распространение получило пружинное изделие, которое получается при применении специального сплава. Наружное и внутреннее ГОСТ 13943 могут иметь различный диаметр. Также часто применяется стопорное кольцо метизы и спиральное осевое наружное, все зависит от конкретных условий эксплуатации.

Монтаж стопорных колец

Как ранее было отмечено, кольцо стопорное изготавливается в соответствии с установленными стандартами в ГОСТ и DIN. Однако, неправильный монтаж может стать причиной существенного снижения срока эксплуатации. Деталь имеет специальные пазы, за счет которых упрощается процесс монтажа и эксплуатации. К особенностям монтажа отнесем следующее:

1. Важно правильно подобрать деталь требуемых размеров и характеристик.
2. При монтаже нельзя оказывать на кольцо большую нагрузку. Это связано с тем, что даже незначительный дефект может снизить эксплуатационные характеристики.

Именно тот момент, что с монтажом изделия не возникает трудностей определяет его широкое распространение. Установка, как и замена, достаточно проста, однако не стоит забывать о том, что подобное изделие выступает в качестве промежуточного элемента. Поэтому чтобы до него добраться в некоторых случаях приходится проводить разбор практически всего механизма. Плоское внутреннее кольцо часто устанавливается в специальной канавке, поэтому при извлечении могут возникнуть серьезные трудности.

Функции стопорных колец

Многие технологические карты и чертежи указывают на необходимость применения подобного изделия. Основными функциями можно назвать:

1. Существенно повышение надежности крепления.
2. Исключение вероятности смещения других элементов, к примеру подшипников на валу.
3. Фиксация ответственных деталей.

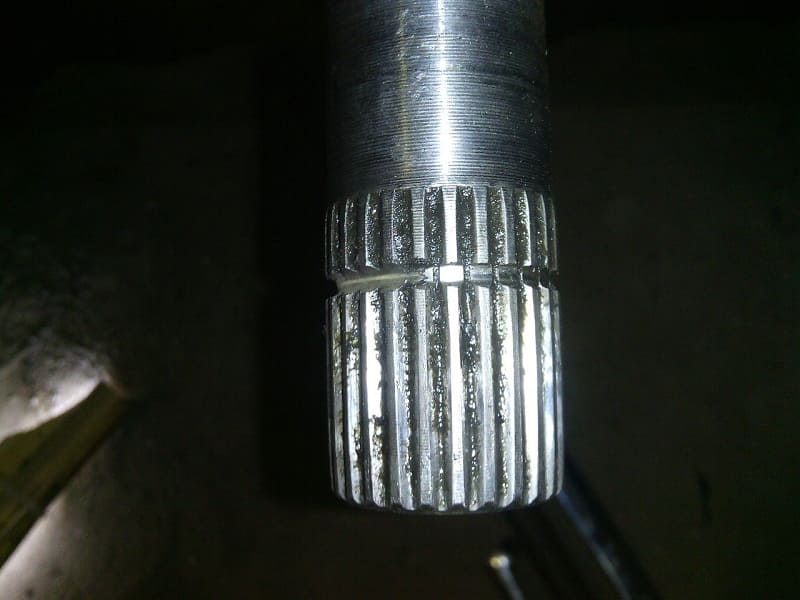

Часто надевается кольцо стопорное на вал, который обладает требующимися канавками. За счет этого фиксация отдельных элементов вдоль оси, к примеру, подшипников и шестерен существенно повышается. Именно поэтому подобное изделие получило весьма широкое распространение в сфере машиностроения.
