Таким образом, в зависимости от конкретной задачи вы можете выбрать одну из глубин установки: — Максимальная глубина анкеровки предназначена для максимальных нагрузок на химический анкер. — В результате уменьшения глубины анкеровки увеличивается рабочая длина, что дает возможность устанавливать деталь большей толщины. Благодаря меньшим глубинам анкеровки уменьшается необходимая минимальная толщина строительного основания для установки химического анкера.

Анкер шпилька распорный оцинкованный гост 28778-90 гост 24379.1-80 для установки в бетон.

Сферы применения

Основная задача фундаментных болтов – обеспечение надежного сцепления стен с основанием. Анкеры устанавливаются несколькими способами: забиванием в предварительно высверленное отверстие, и закладкой на этапе заливки фундамента. Второй метод считается более надежным, но требует внимательного подхода к монтажу, так как необходимо учесть не только расстояние между анкерами и глубину залегания, но и точность установки относительно вертикальной оси.

Кроме того, анкеры применяются для крепления станков к основаниям. Здесь главная задача — снятие нагрузки с бетона, которую создает вибрация станка. Такой крепеж имеет несколько иную конструкцию, а монтироваться может, также, на этапе заливки в виде закладной или в просверленные отверстия.

Также анкеры могут быть использованы при возведении пристроек, когда необходимо соединить новую стену со старой. В этом случае задача метиза не только надежно соединить конструкции, но и равномерно распределить нагрузку между ними.

Назначение крепежа.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Назначение фундаментных крепежей.

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Популярные марки изделий

• Стоимость изделий зависит и от размеров, и от качества стали, и от конструкции.
• Прямой фундаментный болт из углеродистой стали обойдется в 70 р. за кг. Такой же крепеж из нержавеющей стали стоит от 613 р. за кг.
• Болт с коническим концом стоит от 320 р. за кг. А только плоская анкерная плита для болта обойдется уже в 3202 р. за шт.
• Составной фундаментный болт стоит от 355 до 5750 р. за шт.

Фундаментный анкер – специальный вид крепежа, рассчитанный на фиксацию тяжелых конструкций к плотному материалу. Он незаменим при креплении оборудования, например, или строительных конструкций, но в других областях практически не применяется.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

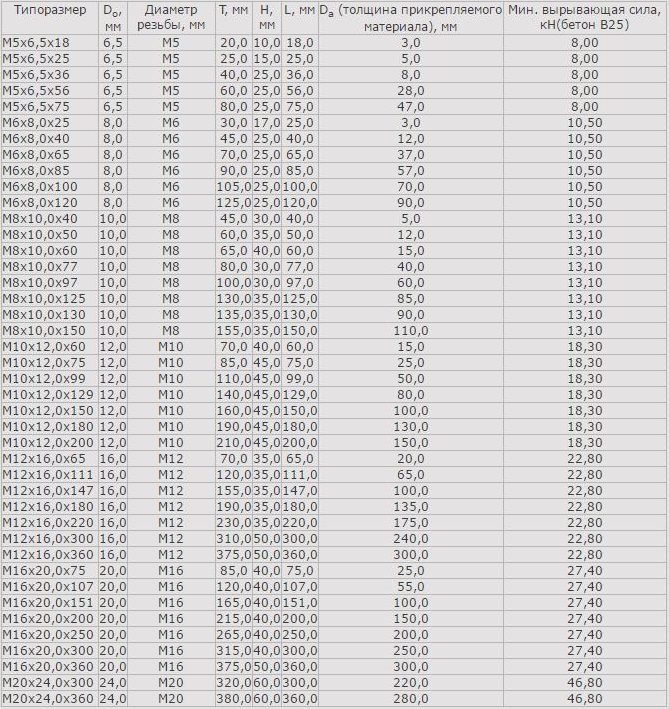

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

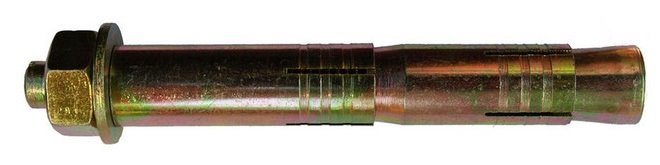

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.
