Микросхема lm358 характеристика назначение выводов аналоги

DESCRIPTION These circuits consist of two independent, high gain, internally frequency compensated which were designed specifically to operate from a single power supply over a wide range of voltages. The low power supply drain is independent of the magnitude of the power supply voltage. Application areas include transducer amplifiers, dc gain blocks and all the conventional op-amp circuits which now can be more easily implemented in single power supply systems. For example, these circuits can be directly supplied with the standard +5V which is used in logic systems and will easily provide the required interface electronics without requiring any additional power supply. Inthe linear mode the input common-mode voltage range includes ground and the output voltage can also swing to ground, even though operated from only a single power supply voltage.
■ INTERNALLY FREQUENCY COMPENSATED ■ LARGE DC VOLTAGE GAIN: 100dB ■ WIDE BANDWIDTH (unity gain): 1.1MHz (temperature compensated) ■ VERY LOW SUPPLY CURRENT/OP (500µA) ESSENTIALLY INDEPENDENT OF SUPPLY VOLTAGE ■ LOW INPUT BIAS CURRENT: 20nA (temperature compensated) ■ LOW INPUT OFFSET VOLTAGE: 2mV ■ LOW INPUT OFFSET CURRENT: 2nA ■ INPUT COMMON-MODE VOLTAGE RANGE INCLUDES GROUND ■ DIFFERENTIAL INPUT VOLTAGE RANGE EQUAL TO THE POWER SUPPLY VOLTAGE ■ LARGE OUTPUT VOLTAGE SWING 0V TO (Vcc – 1.5V)

От того, какая конкретно используется схема включения LM358, будет зависеть множество параметров устройства. На этом операционном усилителе можно реализовать множество конструкций, которые без проблем применяются в микроконтроллерной технике и даже в акустических системах.

Это не очень требовательный элемент – у него быстродействие не блещет, диапазон рабочих напряжений тоже небольшой, но зато он обладает главными качествами – простотой и дешевизной. Стоимость одного ОУ оптом – около 15 рублей. Поэтому неудачные эксперименты с ним не больно ударят по карману.

Особенности операционного усилителя

Микросхема LM358 получила широкое распространение среди радиолюбителей, так как у нее очень много преимуществ. Среди всех можно выделить такие:

1. Крайне низкая цена элемента.
2. При реализации устройств на микросхеме не требуется устанавливать дополнительные цепи для компенсации.
3. Может питаться как от однополярного источника, так и от двухполярного.
4. Питание может происходить от источника, напряжение которого 3. 32В. Это позволяет использовать практически любой блок питания.
5. На выходе сигнал нарастает со скоростью 0,6 В/мкс.
6. Максимальный потребляемый ток не превышает 0,7 мА.
7. Напряжение смещения на входе не более 0,2 мВ.

Это ключевые особенности, на которые нужно обращать внимание при выборе этой микросхемы. В том случае, если какой-то параметр не устраивает, лучше поискать аналоги или похожие операционные усилители.

Описание микросхемы LM358

Подтверждением высокой популярности микросхемы являются ее рабочие характеристики, позволяющие создавать много различных устройств. К основным показательным характеристикам компонента следует отнести нижеследующие.

Приемлемые рабочие параметры: в микросхеме предусмотрено одно и двухполюсное питание, широкий диапазон напряжений питания от 3 до 32 В, приемлемая скорость нарастания выходного сигнала, равная всего 0,6 В/мкс. Также микросхема потребляет всего 0,7 мА, а напряжение смещения составит всего 0,2мВ.

Цоколевка микросхемы

По datasheet LM358 можно увидеть, что в одном корпусе заключено сразу два операционных усилителя. Следовательно, имеется в каждом два входа и столько же выходов. Плюс еще две ножки предназначены для подачи питающего напряжения. Всего восемь выводов у микросхемы. Цоколевка LM358 следующая:

Читать также: Сверлильный станок 2а112 технические характеристики

2 – минусовой вход DA1.1.

3 – плюсовой вход DA1.1.

4 – «минус» питания.

5 – плюсовой вход DA1.2.

6 – минусовой вход DA1.2.

8 – «плюс» питания LM358.

В каких корпусах выпускаются микросхемы

Корпус может быть как DIP8 – обозначение LM358N, так и SO8 – LM358D. Первый предназначен для реализации объемного монтажа, второй – для поверхностного. От типа корпуса не зависят характеристики элемента – они всегда одинаковы. Но существует немало аналогов микросхемы, у которых параметры немного отличаются. Всегда есть плюсы и минусы. Обычно, если у элемента большой диапазон рабочих напряжений например, страдает какая-либо другая характеристика.

Существует еще металлокерамический корпус, но такие микросхемы используют в том случае, если эксплуатация устройства будет происходить в тяжелых условиях. В радиолюбительской практике удобнее всего использовать микросхемы в корпусах для поверхностного монтажа. Они очень хорошо паяются, что имеет важное значение при работе. Ведь намного удобнее оказывается работать с элементами, у которых ножки имеют большую длину.

Индикатор напряжения на двухцветном светодиоде

Еще одна популярная схема индикации, это схема с использованием двухцветного светодиода для отображения степени заряда батареи или же сигнализации о включении или выключении лампы в другом помещении. Это может быть очень удобно, например, если выключатель света в подвале расположен до лестницы ведущей вниз (кстати, не забудьте прочитать интересную статью о том как сделать подсветку лестницы светодиодной лентой). До того как спуститься туда, вы зажигаете свет, и индикатор загорается красным, в выключенном состоянии вы видите зеленое свечение на клавише. В этом случае вам не придется заходить в темную комнату и уже там нащупывать выключатель. Когда вы покинули подвал, вы по цвету светодиода знаете, горит свет в подвале или нет. Одновременно с этим, вы контролируете исправность лампочки, потому что в случае ее перегорания, красным светодиод светиться не будет. Вот схема индикатора напряжения на двухцветном светодиоде.

В заключении можно сказать, что это лишь основные возможные схемы использования светодиодов для индикации напряжения. Все они несложные, и в своей реализации под силу даже дилетанту. В них не использовалось никаких дорогостоящих интегральных микросхем и тому подобное. Рекомендуем обзавестись таким устройством всем любителям и профессионалам электрикам, чтобы никогда не подвергать свое здоровье опасности, приступая к ремонтным работам, не проверив наличие напряжения.

Какие есть аналоги?

Существует немало аналогов у микросхемы LM358. Схема включения у них точно такая же, но все равно лучше свериться с даташитом, чтобы не ошибиться. Среди полных аналогов микросхемы можно выделить такие:

Также можно выделить аналоги элемента LM358D – это UPC358G, KIA358F, TA75358CF, NE532D. Существует немало похожих микросхем, которые отличаются от 358-й незначительно. Например, LM258, LM158, LM2409 полностью аналогичные характеристики имеют, но вот диапазон рабочих температур немного отличается.

Аналоги LM358

Вместе с LM358 выпускается большое количество похожих операционных усилителей. Например LM158, LM258, LM2409 имеют аналогичные характеристики, но разный температурный диапазон работы.

Если диапазона 0..70 градусов не хватает, то стоит применить LM2409, однако следует учитывать что у неё диапазон питания уже:

Характеристики аналогов

По datasheet LM358 и ее аналогам можно узнать следующие характеристики:

1. LM158 – работает в диапазоне температур от -55 до +125 градусов. Напряжение питания может колебаться в интервале 3. 32В.
2. LM258 – диапазон рабочих температур -25. +85, питающего напряжения – 3. 32В.
3. LM358 – температура 0. +70, напряжение – 3. 32В.

В том случае, если недостаточно диапазона температур 0. +70, имеет смысл подыскать аналог операционному усилителю. Неплохо показывает себя LM2409, у него шире диапазон рабочих температур. Вот только для питания он немного меньше. Это существенно снижает возможность использования устройства в радиолюбительских конструкциях. Схема включения LM358 такая же, как и у большинства ее аналогов.

В том случае, если необходимо установить только один операционный усилитель, стоит обратить внимание на аналоги типа LMV321 или LM321. У них пять выводов, и внутри корпуса SOT23-5 заключен всего один ОУ. А вот в том случае, если необходимо большее количество операционников, можно использовать сдвоенные элементы – LM324, у которых корпус имеет 14 выводов. С помощью таких элементов можно сэкономить на пространстве и конденсаторах в цепи питания.

Таблица характеристик

Микросхемы различных производителей могут иметь разные параметры, но всё в пределах нормы. Единственное может сильно отличаться максимальная частота у одних она 0,7МГц, у других до 1,1МГц. Вариантов использования ИМС накопилось очень много, только в документации их около 20 штук. Радиолюбители расширили это количество более 70 схем.

Советуем к прочтению: Ремонт блоков питания для ПК своими руками: пошаговая распиновка, запуск БП от компьютера

Типовой функционал из datasheet на русском:

1. компараторы;
2. активные RC фильтры;
3. светодиодный драйвер;
4. суммирующий усилитель постоянного тока;
5. генератор импульсов и пульсаций;
6. низковольтный детектор пикового напряжения;
7. полосовой активный фильтр;
8. для усиливания с фотодиода ;
9. инвертирующий и не инвертирующий усилитель;
10. симметричный усилитель;
11. стабилизатор тока;
12. инвертирующий усилитель переменного тока;
13. дифференциальный усилитель постоянного тока;
14. мостовой усилитель тока.

Схема неинвертирующего усилителя

1. На плюсовой вход подается сигнал.
2. К выходу операционного усилителя подключается два постоянных резистора R2 и R1, соединенных последовательно.
3. Второй резистор соединен с общим проводом.
4. Точка соединения резисторов подключается к минусовому входу.

Чтобы вычислить коэффициент усиления, необходимо воспользоваться простой формулой: k=1+R2/R1.

Если имеются данные о значении сопротивлений, входного напряжения, то нетрудно посчитать выходное: U(out)=U(in)*(1+R2/R1). При использовании микросхемы LM358 и резисторов R1=10 кОм и R2=1 МОм, коэффициент усиления окажется равен 101.

Читать также: Почему в состав металлургических предприятий входят производства

Компаратор с гистерезисом и без гистерезиса

Исходные данные для расчета представлены в таблицах.

Таблица. Исходные данные для расчета компаратора

Таблица. Пороговые значения

Описание схемы

Компараторы используются, чтобы сравнить два входных сигнала и сформировать выходной сигнал в зависимости от того, какой из входных сигналов больше (рисунок 84). Шум или дребезг входных сигналов могут привести к множественным переключениям компаратора. Для борьбы с такими переключениями используется гистерезис, устанавливающий верхнюю и нижнюю границу переключения.

Рис. Схемы компараторов с гистерезисом (слева) и без гистерезиса (справа)

Рекомендуем обратить внимание:

• следует использовать компаратор с минимальным собственным током потребления;
• точность задания пороговых значений гистерезиса определяется точностью номиналов резисторов;
• задержка срабатывания определяется параметрами используемого компаратора.

Принцип работы

Для того, чтобы продемонстрировать, как работает быстродействующий компаратор с гистерезисом, нужно взять схему с двумя выходами.

Советуем к прочтению: Трехпозиционный переключатель: галетный, с нулевым положением, пакетные и с фиксацией

Схема включения, по которой можно понять принцип работы компаратора, показана выше. Используя аналоговый сигнал во + входе, именуемым «неинвертируемым», и выходе, который называется под названием «инвертируемый», устройство использует два аналогичных разнополярных сигнала. При этом если аналоговый вход больше, чем аналоговый выход, то выход будет «1», и это включит открытый коллектор транзистора Q8 на эквивалентной схеме LM339, которую нужно включить. Но, если вход находится на отрицательном уровне, то сигнал будет равняться «0», из-за чего, коллектор будет находиться в закрытом виде.

Практически всегда двухпороговый или фазовый компаратор (например, на транзисторах, без усилителя) воздействует на входы в логических цепях, соответственно, работает по уровню определенной сети питания. Это своеобразный элемент перехода между аналоговыми и цифровыми сигналами. Такой принцип действия позволяет не уточнять определенность или неопределенность выходов сигналов, т. к. компаратор всегда имеет некий захват петли гистерезиса (независимо от её уровня) или окончательный коэффициент усиления.

Порядок расчета компаратора с гистерезисом

• Выбираем значение резистора R1 = 100 кОм. Значения пороговых напряжений были определены в таблице исходных данных: VL = 2,3 В, VH = 2,7 В.
• Рассчитаем R2 по формуле 1:

• Рассчитаем R3 по формуле 2:

• Проверяем полученное значение гистерезиса, согласно формуле 3:

Порядок расчета компаратора без гистерезиса

1. Выбираем пороговое значение Vth = 2,5 В.
2. Выбираем значение резистора R4 = 100 кОм.
3. Рассчитываем R5 по формуле 4:

Моделирование схемы

Временные диаграммы работы схемы представлены на рисунках 1 и 2.

Рис. 1. Временные диаграммы работы схемы: шум присутствует только в начальный короткий интервал времени 0…120 мкс

Рис. 2. Увеличенная осциллограмма напряжений: интервал 40…110 мкс

Схема мощного неинвертирующего усилителя

Элементы, который применены в конструкции неинвертирующего усилителя, и их параметры:

1. В качестве микросхемы используется LM358.
2. Значение сопротивления R1=910 kOm.
3. R2=100 kOm.
4. R3=91 kOm.

Для усиления сигнала применяется полупроводниковый биполярный транзистор VT1.

По напряжению коэффициент усиления при условии использования таких элементов равен 10. Чтобы посчитать коэффициент усиления в общем случае, необходимо воспользоваться такой формулой: k=1+R1/R2. Для вычисления коэффициента по току всей схемы необходимо знать соответствующий параметр используемого транзистора.

Популярные схемы на lm358

Существуют различные устройства, собранные на LM358 N , выполняющие определенные функции. При этом это могут быть всевозможные усилители как УМЗЧ, так и в промежуточных цепях измерений различных сигналов, усилитель термопары LM358, сравнивающие схемы, аналого-цифровые преобразователи и прочее.

Неинвертирующий усилитель и источник опорного напряжения

Это самые популярные типы схем подключения, применяемые во многих устройствах для выполнения различных функций. В схеме неинвертирующего усилителя выходное напряжения будет равно произведению входного на пропорциональный коэффициент усиления, сформированный отношением двух сопротивлений, включенных в инвертирующую цепь.

Схема источника опорного напряжения пользуется высокой популярностью благодаря своим высоким практическим характеристикам и стабильности работы в различных режимах. Схема отлично удерживает необходимый уровень выходного напряжения. Она получила применение для построения надежных и высококачественных источников питания, аналоговых преобразователей сигналов, в устройствах измерения различных физических величин.

Генератор синусоидальных сигналов

Одной из самых качественных схем синусоидальных генераторов является устройство на мосте Вина. При корректном подборе компонентов генератор вырабатывает импульсы в широком диапазоне частот с высокой стабильностью. Также микросхема LM 358 часто используется для реализации генератора прямоугольных импульсов различной скважности и длительности. При этом сигнал является стабильным и высококачественным.

Усилитель

Основным применением микросхемы LM358 являются усилители и различная усилительная аппаратура. Что обеспечивается за счет особенностей включения, выбора прочих компонентов. Такая схема применяется, например, для реализации усилителя термопары.

• Как сделать стабилизатор тока для светодиодов?

Усилитель термопары на LM358

Очень часто в жизни радиолюбителя требуется осуществлять контроль температуры каких-либо устройств. Например, на жале паяльника. Обычным градусником это не сделаешь, тем более, когда необходимо изготовить автоматическую схему регулирования. Для этого можно использоваться ОУ LM 358. Эта микросхема имеется малый тепловой дрейф нуля, поэтому относится к высокоточным. Поэтому она активно используется многими разработчиками для изготовления паяльных станций, прочих в устройствах.

Схема позволяет измерять температуру в широком диапазоне от 0 до 1000 оС с достаточно высокой точностью до 0,02 оС. Термопара изготовлена из сплава на основе никеля: хромаля, алюмеля. Второй тип металла имеет более светлый цвет и меньше подвержен к намагничиванию, хромаль темнее, магнитится лучше. К особенностям схемы стоит отнести наличие кремниевого диода, который должен быть размещен как можно ближе к термопаре. Термоэлектрическая пара хромаль-алюмель при нагреве становится дополнительным источником ЭДС, что может внести существенные коррективы на основные измерения.

Простая схема регулятора тока

Схема включает кремниевый диод. Напряжения перехода с него используется как источник опорного сигнала, поступающий через ограничивающий резистор на неинвертирующий вход микросхемы. Для регулировки тока стабилизации схемы использован дополнительный резистор, подключенный к отрицательному выводу источника питания, к неивертирующему входу МС.

Схема состоит из нескольких компонентов:

• Резистора, подпирающего ОУ минусовым выводом и сопротивлением 0,8 Ом.
• Резистивного делителя напряжения, состоящего из 3 сопротивлений с диодом, выступающего источником опорного напряжения.

Резистор номиналом 82 кОм подключен к минусу источника и положительному входу МС. Опорное напряжение формируется делителем, состоящим из резистора 2,4 кОм и диода в прямом включении. После чего ток ограничивается резистором 380 кОм. ОУ управляет биполярным транзистором, эмиттер которого подключен непосредственно к инвертирующему входу МС, образовав отрицательную глубокую связь. Резистор R 1 выступает измерительным шунтом. Опорное напряжение формируется при помощи делителя, состоящего из диода VD 1 и резистора R 4.

В представленной схеме при условии использования резистора R 2 сопротивлением 82 кОм ток стабилизации в нагрузке составляет 74мА при входном напряжении 5В. А при увеличении входного напряжения до 15В ток увеличивается до 81мА. Таким образом, при изменении напряжения в 3 раза ток изменился не более, чем на 10%.

Зарядное устройство на LM 358

С использованием ОУ LM 358 часто изготавливают зарядные устройства с высокой стабилизацией и контролем выходного напряжения. Как пример, можно рассмотреть зарядное устройство для Li — ion с питанием от USB . Эта схема представляет собой автоматический регулятор тока. То есть, при повышении напряжения на аккумуляторе зарядный ток падает. А при полном заряде АКБ схема прекращает работать, полностью закрывая транзистор.

Рубрики Это интересно

• Как зарядить аккумулятор шуруповерта правильно
• Торцовочная пила с протяжкой по дереву: устройство, рейтинг
• Фуговальный станок по дереву для домашней мастерской
• Циркулярный станок по дереву: конструкция и разновидности
• Описание, характеристики и выбор электрического рубанка

Какие же характеристики LM358 принесли ему такую популярность:

• Как сделать стабилизатор тока для светодиодов?

• низкая стоимость;
• никаких дополнительных цепей компенсации;
• одно или двуполярное питание;
• широкий диапазон напряжений питания от 3 до 32 В;
• Максимальная скорость нарастания выходного сигнала: 0,6 В/мкс;
• Ток потребления: 0,7 мА;
• Низкое входное напряжение смещения: 0,2 мВ.

Схема преобразователя напряжение-ток

Схема приведена на рисунке и немного похожа на ту, которая была описана в конструкции неинвертирующего усилителя. Но здесь добавлен биполярный транзистор. На выходе сила тока оказывается прямо пропорциональна напряжению на входе операционного усилителя.

И в то же время сила тока обратно пропорциональна сопротивлению резистора R1. Если описать это формулами, то выглядит следующим образом:

При величине сопротивления R1=1 Om, на каждый 1V напряжения, прикладываемого ко входу, на выходе будет 1А тока. Схема включения LM358 в режиме преобразователя напряжения в ток используется радиолюбителями для конструирования зарядных устройств.

Принцип действия ОУ

Подаем на усилитель через входы, обозначенные здесь символом We (+) так называемый неинвертирующий вход и / или We (-) так называемый инвертирующий вход некоторый сигнал. У него может быть даже очень небольшое напряжение. Разница входного напряжения называется дифференциальным напряжением.

Этот усилитель является своего рода компаратором — он будет сравнивать оба сигнала друг с другом и вести себя по-разному в зависимости от того, какой сигнал будет сильнее:

We (+) > We (-) => Wy ~ Uпит — Uwo

Если подадим более высокое напряжение на неинвертирующий вход We (+), чем на инвертирующий вход We (-), выход будет близок к напряжению Uпит, подаваемому на усилитель, за вычетом падения напряжения на усилителе Uwo.

We (+) < We (-) => Wy ~ 0 В

Если подадим более низкое напряжение на вход неинвертирующего We (+), чем на вход инвертирующего We (-) контакта, выход будет близок к нулю.

We (+) = We (-) => Wy ~ 0 В

Если подадим один и тот же сигнал на оба входа (называемый в данном случае недифференциальным сигналом), выходное напряжение будет близко к нулю.

Операционный усилитель, с которым будем проводить тесты, имеет обозначение LM358 (это наверное самая распространённая микросхема ОУ). Согласно информации из документации, это двойной усилитель напряжения (то есть два усилителя в одном корпусе), поэтому он имеет восемь контактов:

Слева операционный усилитель LM358; Справа схема его контактов

Вывод 8 (напряжение питания) и вывод 4 (масса) являются общими для обоих усилителей. Остальные ножки раздельные:

1. первый усилитель состоит из ножек: 3 (We (+)), 2 (We (-)), 1 (выход).
2. второй усилитель состоит из ножек: 5 (We (+)), 6 (We (-)), 7 (выход)

Если присмотритесь, то заметите небольшое углубление на одной стороне корпуса. На схеме в примечании вместо углубления рядом с цифрой 1 есть черная точка. Это стандартный способ маркировки передней части микросхемы. Ножки всегда нумеруются последовательно, начиная с выемки (или точки) против часовой стрелки.

Операционный усилитель LM358 с маркировкой ключа

Проверим как это выглядит на практике — соберем макетную плату. Напряжение питания 6 В. Для желто-зеленого светодиода выбран резистор 220 Ом. Потенциометр P1 на 10 кОм.

Внимание! Перед подключением блока питания к схеме на плате убедитесь, что операционный усилитель подключен правильно, иначе можете его повредить.

Вариант 1. Резистор R1 и светодиод D1 (желтый) подключены между плюсом блока питания и выходом операционного усилителя; неинвертирующий вход We (+) (третий вывод усилителя) также подключен к плюсу питания.

Схема из источника питания B1, операционного усилителя LM358, резистора R1, потенциометра P1 и диода D1

Напряжение на входе We (+) (вывод 3) выше напряжения на входе We (-) (вывод 2), поэтому на выходе усилителя (вывод 1) получаем напряжение близкое к напряжению питания, минус падение напряжения на усилителе. Разность потенциалов между источником питания B1 и выходом операционного усилителя будет слишком низкой для питания светодиода, поэтому он останется выключенным.

Вариант 2. Резистор R1 и светодиод R1 (в моем случае желтый) подключены между «плюсом» блока питания и выходом операционного усилителя; неинвертирующий вход We (+) (третий вывод усилителя) подключен к земле.

Напряжение на входе We (+) (вывод 3) ниже напряжения на входе We (-) (вывод 2), поэтому выход усилителя (вывод 1) будет близок к 0 В. Разности потенциалов между источником питания B1 и выходом операционного усилителя будет достаточно для питания светодиода, поэтому он будет светиться.

Вариант 3. Резистор R1 и светодиод D1 (теперь зеленый) подключены между выходом операционного усилителя и землей; неинвертирующий вход We (+) (третий выходной контакт усилителя) подключен к «плюсу» источника питания.

Напряжение на входе We (+) (вывод 3) выше напряжения на входе We (-) (вывод 2), поэтому на выходе усилителя (вывод 1) получаем напряжение, близкое к напряжению питания минус падение напряжения на усилителе. Разности потенциалов между выходом операционного усилителя и землей будет достаточно для питания светодиода, поэтому он будет светиться.

Вариант 4. Резистор R1 и светодиод D1 (зеленый) подключены между выходом операционного усилителя и массой; неинвертирующий вход We (+) (третий вывод усилителя) подключен к земле.

Напряжение на входе We (+) (вывод 3) ниже напряжения на входе We (-) (вывод 2), поэтому выход усилителя (вывод 1) будет близок к 0 В. Никакая разность потенциалов между выходом операционного усилителя и землей не предотвратит включение светодиода, поэтому он останется выключенным.

Собраны результаты опытов в таблице ниже:

Результаты проведенного эксперимента — влияние подключения We (+) — третьей ножки усилителя и свечения светодиода

Верна ли приведенная выше схема для всех операционных усилителей? Нет. Возьмем, к примеру, еще один, очень похожий операционный усилитель LM393. Он может проводить электричество только от точки в цепи с более высоким потенциалом (аналогично линиям 1 и 2 в таблице). Он не проводит ток от выхода усилителя к точке в цепи с более низким потенциалом напряжения, например к земле (позиции 3 и 4 в таблице). Другими словами, если бы мы использовали усилитель LM393 для эксперимента который только что проводили, зеленый светодиод не светился бы независимо от входных сигналов. Почему это происходит? Здесь более подробно рассмотрим внутреннюю структуру обоих усилителей:

Схема внутреннего устройства операционных усилителей: а) LM358; б) LM393

Схема слева (a) показывает внутреннюю структуру усилителя LM358, а схема справа (b) — LM393. Обе схемы сложны, поэтому не будем вдаваться в подробности. Сосредоточимся только на транзисторах, размещенных перед выходом (помечены как OUT или OUTPUT). В LM358 прямо перед выходом есть два транзистора, которые проводят электричество в разных направлениях (пометили их красным кружком). LM393 имеет только один транзистор непосредственно перед выходом (также в красном кружке), который предотвращает прохождение тока от усилителя через выход к земле (или к части схемы с более низким потенциалом).

Операционный усилитель адаптирован для работы с внешней цепью отрицательной обратной связи. Дело в том, что часть выходного сигнала может подаваться обратно на вход или наоборот со входа на выход усилителя. Может быть несколько конфигураций с использованием операционного усилителя и усилителя обратной связи (например, суммирующий, вычитающий, интегрирующий и дифференцирующий усилитель), но тут рассмотрим только две из самых простых и наиболее популярных из них — неинвертирующий и инвертирующий.

Регулировка коэффициента усиления

В прошлой конструкции имеется один недостаток – нет возможности произвести регулировку коэффициента усиления. Причина – сложность реализации, ведь нужно использовать сразу два переменных резистора. Но если вдруг возникла необходимость проводить регулировку коэффициента, можно использовать схему конструкции на трех операционниках:

Здесь корректировка происходит при помощи переменного резистора R2. Обязательно нужно учесть, чтобы были выполнены такие равенства:

В этом случае k=(1+2*R1/R2).

Напряжение на выходе усилителя U(out)=(1+2*R1/R2)*(Uin1-Uin2).

LM358 схема включения: дифференциальный усилитель с регулируемым коэффициентом усиления

Стоит отметить, что предыдущая схема не позволяет подстраивать коэффициент усиления, так как требует одновременного изменения двух резисторов. Если необходимо иметь возможность регулировки коэффициента усиления в дифференциальном усилителе, то можно воспользоваться схемой на трех операционных усилителях. В данной схеме подстройка коэффициента усиления осуществляется за счет регулировки резистора R2. Для этой схемы нужно соблюсти условия равенства значений сопротивлений резисторов: R1 = R3 и R4 = R5 = R6 = R7. Тогда коэффициент усиления будет равен: (1+2*R1/R2). Uвых = (1+2*R1/R2)(Uвх1 – Uвх2).

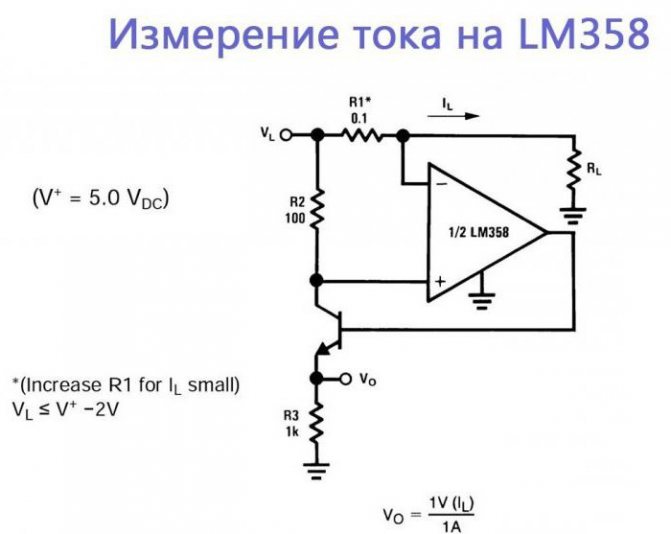

Схема монитора тока

Еще одна схема, которая позволяет проводить измерение значения тока в питающем проводе. Она состоит из шунтирующего сопротивления R1, операционного усилителя LM358, транзистора npn-типа и двух резисторов. Характеристики элементов:

• микросхема DA1 – LM358;
• сопротивление резистора R=0,1 Ом;
• значение сопротивления R2=100 Ом;
• R3=1 кОм.

Напряжение питания ОУ должно быть минимум на 2 В больше, нежели у нагрузки. Это обязательное условие функционирования схемы.

Список ранее опубликованных глав

1. Поваренная книга разработчика аналоговых схем: Операционные усилители
2. Инвертирующий усилитель
3. Неинвертирующий усилитель
4. Инвертирующий сумматор
5. Дифференциальный усилитель
6. Интегратор
7. Дифференциатор
8. Трансимпедансный усилитель
9. Однополярная схема измерения тока
10. Биполярная схема измерения тока
11. Однополярная схема измерения тока с широким рабочим диапазоном (3 декады)
12. ШИМ-генератор на ОУ
13. Инвертирующий усилитель переменного напряжения (активный фильтр высоких частот)
14. Неинвертирующий усилитель переменного напряжения (активный фильтр высоких частот)
15. Активный полосовой фильтр
16. Однополупериодный инвертирующий выпрямитель
17. Выпрямитель на ОУ
18. Низковольтный выпрямитель с однополярным питанием
19. Ограничитель скорости изменения напряжения
20. Схема формирования дифференциального сигнала
21. Схема инвертирующего усилителя со смещением инвертирующего входа
22. Схема неинвертирующего усилителя со смещением инвертирующего входа
23. Схема неинвертирующего усилителя со смещением неинвертирующего входа
24. Схема инвертирующего усилителя со смещением неинвертирующего входа

Перевел Вячеслав Гавриков по заказу АО КОМПЭЛ

•••

Схема преобразователя напряжения в частоту

Этот прибор потребуется в том случае, когда возникнет необходимость в подсчете периода или частоты какого-либо сигнала.

Схема применяется в качестве аналогово-цифрового конвертера. Параметры элементов, используемых в конструкции:

• DA1 – LM358;
• C1 – 0,047 мкФ;
• R1=R6=100 кОм;
• R2=50 кОм;
• R3=R4=R5=51 кОм;
• R6=100 кОм;
• R7=10 кОм.

Это все конструкции, которые могут быть построены с использованием операционного усилителя. Но область применения LM358 на этом не ограничивается, существует большое количество схем намного сложнее, позволяющих реализовать различные возможности.

Читать также: Латунь ржавеет или нет

Микросхема LM358 как написано в его DataSheet является универсальным решением, так как схема включения большинства популярных устройств весьма проста, в случаях отсутствия жестких требований к высокому быстродействию, рассеиваемой мощности и нестандартному питающему напряжению. Небольшая стоимость, отсутствие необходимости подключения дополнительных элементов частотной коррекции, возможность использования во всем диапазоне стандартных питающих напряжений (до +32В) и низкий потребляемый ток, делают его кандидатом номер один для электронных проектов с ОУ.

Назначение

Зачем нужен компаратор и как его использовать без усилителя? В большинстве случаев, этот прибор применяется в несложных компьютерных схемах, где нужно сравнивать сигналы входящего напряжения. Это может быть зарядное устройство для ноутбука или телефона, весы (определитель массы), датчик сетевого напряжения AVR, таймер (компоратор типа lm 358, микроконтроллер и т. д. Также его применяют различные интегральные микросхемы для контроля входных импульсов, обеспечивая связь между источником сигнала и его центром назначения.
Наиболее популярным примером является компаратор триггер (регулятор) Шиммера. Он работает в режиме многоканальности, соответственно, может сравнивать большое количество сигналов. В частности, данный триггер применяется для того, чтобы восстановить цифровой сигнал, который искажает связь в зависимости от уровня напряжения и расстояния источника питания.

Это аналог стандартного компаратора, просто с более расширенным функционалом, который обеспечивает измерение нескольких входящих сигналов.

Также есть компаратор шероховатости. Это устройство, которое помогает визуально определить состояние поверхности, которая уже подвергалась обработке. Применение этого приспособления обосновано необходимостью определять допуски обработанных ранее поверхностей.

LM358 цоколевка

LM358 состоит из двух ОУ, каждый имеет по 4 вывода, имеющих свое назначение. Всего получается 8 контактов. Производятся в нескольких видах корпусного исполнения, для объемного DIP и поверхностного монтажа на плату SO. Так же могут встречается в усовершенствованных корпусах SOIC, VSSOP, TSSOP.

Назначение контактов для всех видов корпусов совпадает: 2,3, 5,6, — входы, 1,7 – выходы, 4 – минус источника питания, 11 – плюс источника питания.

Технические характеристики

Ниже указаны предельные допустимые значения условий эксплуатации для диапазона рабочих температур окружающей среды TA от 0 до +70 °C, если не указано иное.

Основные электрические характеристики, при температуре окружающей среды TA = 25 °C.

Рекомендуемые условия эксплуатации в диапазоне рабочих температур окружающей среды, если не указано иное:

Подверженность устройства повреждению от электростатического разряда (ESD):

Также у данного устройства есть тепловые характеристики:

Аналоги микросхемы

Являясь средним по параметрам, операционный усилитель LM358 имеет аналоги по техническим характеристикам. Компонент без буквы может быть заменен на OP295, OPA2237, TA75358P, UPC358C, NE532, OP04, OP221, OP290. А для замены LM358D потребуется использовать KIA358F, NE532D, TA75358CF, UPC358G. Интегральная микросхема выпускается в серии с другими компонентами, которые имеют отличия лишь в температурном диапазоне, предназначенные для работы в суровых условиях.

Встречаются операционные усилители с максимальной температурой до 125 градусов и с минимальной до 55. Из-за чего сильно разнится и стоимость устройства в различных магазинах.

• Схема усилителя звука на одном транзисторе

К серии микросхем относятся LM138, LM258, LM458. Подбирая альтернативные аналоговые элементы для применения в устройствах важно учитывать рабочий температурный диапазон. Например, если LM358 с пределом от 0 до 70 градусов недостаточно, то можно использовать более приспособленные к суровым условиям LM2409. Также довольно часто для изготовления различных устройств требуется не 2 ячейки, а 1, тем более, если место в корпусе готового изделия ограничено. Одними из самых подходящих для использования при конструировании небольших устройств являются ОУ LM321, LMV321, у которых также есть аналоги AD8541, OP191, OPA337.

Схемы подключения

Ниже приведем несколько простых схем включения lm358 которые могут вам пригодится. Все они являются ознакомительными, так что обязательно проверяйте все перед внедрением в производственной сфере.

Схема в мощном неинвертирующим усилителе.

Преобразователь напряжения — ток.

Схема с дифференциальным усилителем.

Неинвертирующий усилитель средней мощности.

uc3842 — описание, принцип работы, схема включения

uc3842 является широтно-импульсным контроллером, который применяется в основном, в преобразователях постоянного напряжения. Очень часто uc3842 используют в блоках питания различной аппаратуры. Подобный элемент можно встретить в «начинке» современных телевизоров и компьютерных мониторов.

Микросхема uc3842 имеет восемь выводов, каждый из которых выполняет свое предназначение:

• на первый подается напряжение;
• второй нужен для создания обратной связи;
• в случае подачи на третий вывод напряжения более 1В, на выходе МС не будет никаких импульсов;
• четвертый — место подключение переменного резистора;
• пятый — общий;
• шестой служит для снятия ШИМ-импульсов;
• седьмой необходим для подключения питания от 16 до 34В, в нем срабатывает защита от перенапряжения;
• восьмой подключается специальное устройство, которое стабилизирует частоту импульсов.

Типовая схема включения микрочипа uc3842 представлена на рисунке 2.

Аналоги

Аналогами LM358 можно считать микросхемы в которых указываются идентичные характеристики. К таким относятся: LM158, LM258, LM2904, LM2409. Эти микросхемы незначительно отличаются от описываемой своими тепловыми параметрами и подойдут в качестве замены для большинства проектов.

Для ее замены можно использовать: GL 358, NE 532, OP 04, OP 221, OP 290, OP 295, OPA 2237, TA7 5358-P, UPC 358C, AN 6561, CA 358E, HA 17904. Отечественные аналоги lm358: КР 1401УД5, КР 1053УД2, КР 1040УД1.

Для замены также может подойти аналог по электрическим параметрам, но уже c четырьмя ОУ в одной микросхеме — LM324.

Маркировка

Префикс LM сначала использовался при маркировке общего назначения компанией National Semiconductor. Цифры “358” это ее серийный номер. В 2011 году эта компания была приобретена другим производителем электроники Texas Instruments. С этого года префикс “LM” является кодом производителя Texas Instruments, но несмотря на это, этот код используют и другие производители при маркировке своей продукции. Микросхемы LM358, LM358-N и LM358-P имеют одинаковые технические параметры. У большинства компаний-производителей символами “-N” , “-P” обозначаются пластиковые корпуса PDIP.

В технических описания встречается такие виды: LM358A, LM358B, LM358BA. Так указывается версии следующего поколения промышленного стандарта LM358. Устройства «B» могут быть доступны в более современных микрокорпусах TSOT и WSON.

Применение

Lm358 широко используется в:

• устройствах типа «мигающий маяк»;
• блоках питания и зарядных устройствах;
• схемах управления двигателем;
• материнских платах;
• сплит системах внутреннего и наружного применения;
• бытовой технике: посудомоечные, стиральные машины, холодильные установки;
• различных видах инверторов;
• источниках бесперебойного питания;
• контроллерах и др.

Возможности применения микросхемы производители обычно указывают в технических описаниях на свои устройства.
