Те, кому приходилось пользоваться сварочными устройствами в домашних условиях, наверняка слышали о таком чуде техники, как проволочный сварочный аппарат. Что же это такое, для чего нужен и чем хорош?

Проволочным называют полуавтоматический аппарат, в котором для работы используют не электроды, а металлическую проволоку и газ или флюс.

Особенность действия такого аппарата в том, что встроенный механизм в полуавтоматическом режиме подает в зону сварки присадочный материал – проволоку.

• Общая характеристика
• Технология процесса
• Плюсы и минусы
• Заключение

Принцип работы

В основу действия агрегата положен принцип создания электродуги. Тепловыделение направлено:

• на нагрев металлических заготовок;
• расплавление металла в месте соединения деталей;
• плавление металлической основы электрода.

Электрический ток подается через проволоку, образуя сварочную дугу между деталью и электродом. Электродуга обладает повышенным сопротивлением относительно металла проволоки. Отсюда, большая часть теплового потока вырабатывается именно в плазме дуги.

Применение гибкого тонкого электрода позволяет:

• снизить эффект разбрызгивания жидкого металла;
• увеличить размер сварочной ванны (глубину провара);
• выполнять соединения тонколистовых материалов (например, холоднокатаная сталь автомобильного листа);
• сваривать нержавеющие стали, цветные металлы (алюминий, медь).

AuroraPRO Overman 200

Еще один популярный сварочный аппарат от бренда Аврора в нашем рейтинге. Модель Overman 200 предназначена для MIG и MAG сварки в среде защитного газа. Также есть режим «NO GAS», можно варить порошковой проволокой. Сварщик может регулировать сварочный ток, напряжение, настраивать индуктивность, глубину провара и следить за формой валика.

Также данная модель отлично работает при пониженном напряжении от 140В и выше. Потребляет около 6 кВт. Если хотите подключить этот аппарат к генератору, то выбирайте генератор мощностью от 8 кВА. Overman 200 выдает честные 200 Ампер. Аппарат очень компактный и относительно легкий, весит не более 15 кг.

Отзыв от сварщика:

Аппарат очень хороший. Подходит и для дома, и для работы. Все заявленные характеристики полностью соответствуют действительности. КПД высокий, аппарат не перегревается, можно варить долго. Если оснаститься по полной программе, то можно качественно варить алюминий. Можно регулировать индуктивность и подогревать углекислоту. Качество сборки отличное.

Особенность процесса

Сварочный процесс сопровождается выделением большого количества тепловой энергии, вызывающей повышение температуры до нескольких тысяч градусов. В таких условиях усиленно протекают окислительные процессы, негативно влияющие на свойства соединяемых металлов. Для максимального снижения негативного эффекта применяют стыковку в облаке защитного газа.
В качестве защитной среды применяют:

• инертные газы (аргон, гелий);
• активные (углекислый газ);
• газовые смеси (аргон-гелий, аргон-CO2).

Конструкция

Сварочный аппарат с проволокой имеет техническое название — сварочный полуавтомат. Подразделяется:

• агрегат для работы под слоем флюса;
• сварочный прибор для работ в защитном газовом облаке;
• аппарат для порошковой проволоки.

Первый вид практически перестал применяться. Из двух других, распространен полуавтомат с применением газовой защитной компоненты. Современные модели сконструированы так, чтобы имелась возможность применять три вида сварки:

• MMA — ручная электродуговая сварка обмазанным штучным электродом.
• MIG/MAG — соединение заготовок с использованием аргона, гелия (смесей) или углекислого газа.
• Применение сварочной порошковой проволоки.

Последняя представляет собой полую трубчатую конструкцию. Внутри изделия находится защитный порошкообразный флюс.

Как варить

Сам процесс сварки выглядит следующим образом. Вставленная в сварочный аппарат проволока по небольшому рукаву переходит в держак, и затем образует электрическую дугу, которая непосредственно контактирует со свариваемыми металлическими заготовками.

Присадочный материал (флюс) горит и плавится под воздействием электродуги, выделяя углекислый газ. А он в свою очередь надёжно изолирует сварочную ванночку от кислорода в окружающей атмосфере и создаёт препятствия для излишнего плавления деталей.

В общем, полуавтоматическая сварка без газа имеет мало отличий от стандартного «дугового» процесса. Но всё же применение порошковой проволоки накладывает определённые ограничения. Флюсовая проволока достаточно хрупка, и сварщику придётся обращаться с держаком аппарата очень аккуратно.

Сам факт выделения углекислого газа делает этот способ неприемлемым для создания потолочных швов. Даже вертикальные швы будут даваться с некоторыми затруднениями. Зато с традиционными горизонтальными швами никаких непреодолимых сложностей возникнуть не должно.

Впрочем, в некоторых случаях тому, кто варит проволокой без газа, наверняка придётся повторно пройтись по каким-то участкам для того, чтобы флюс полностью удалился с поверхности.

Также существуют определённые ограничения по размерам сварных швов. Проволочный электрод диаметром до двух миллиметров физически не способен создать широкое и глубокое соединение.

Обычную проволоку использовать в таком сварочном процессе нет никакого смысла – без защитной среды газа расплавленный металл либо весь разлетится брызгами по сторонам (если сила тока окажется слишком большой), либо будет часто «залипать» (если сила тока будет недостаточной).

Устройство, принцип действия

В состав сварочной станции входит:

• Источник образования дуги (трансформатор, выпрямитель, инвертор). Кроме преобразователя напряжения, включает блок управления, механизм автоматической подачи гибкого электрода. Последний может быть выполнен в виде отдельного автономного устройства — данные агрегаты относятся к профессиональной серии.
• Шланг подачи защитного газа и проволоки. Заканчивается токопроводящим мундштуком-горелкой.
• Силовой электрокабель, подключаемый к рабочему столу или непосредственно к заготовке (зажим массы).
• Газовая система: баллон с газом, редуктор давления, шланг.

Оборудование выполняется переносным (бытовая серия) или транспортируемым (полу- и профессиональная серия), оснащенная двумя (четырьмя) колесами. Питание осуществляется от стационарной электросети 220V или 380V.

Агрегаты на 220V менее мощные, нежели на 380V, но с успехом используются для решения бытовых задач или применяются в малых слесарных мастерских (например, ремонтных автосервисах).

Принцип действия:

1. Порядок подготовки (включая газовую систему) и включение подробно описаны в инструкции к каждой модели.
2. Зажигание дуги осуществляется через вольфрамовый наконечник. После образования пламени, происходит необходимая регулировка параметров тока. Производится пуск газовой компоненты, включается подача проволоки.
3. Гибкий стержень выполняет роль плавящегося электрода, то есть является присадочной проволокой. Задача — создание сварного шва в виде наплавленного валика из металла.

Трансформаторные аппараты постоянного тока для сварки плавящимися электродами.

По конструкции похожи на предыдущие аппараты, но на выходе установлены диодный или тиристорный выпрямитель. Переменный ток выпрямляется, но при этом теряется часть мощности. Конструкция более сложная, тяжелая и дорогая. Но работа на постоянном токе более комфортная, дуга стабильнее. Кроме сваривания черных металлов возможна работа с нержавеющей сталью и цветными металлами, применяя соответствующие электроды. Постоянный ток обладает полярностью, поэтому необходимо это учитывать при выборе и подключении электродов. Так же существуют электроды для постоянного тока, есть универсальные. В последнее время многие производители отказываются от производства такого типа аппаратов хобби класса.

Но в профессиональной деятельности они широко применяются.

Характеристики для этих аппаратов совпадают с предыдущим типом.

На какие модели обратить внимание

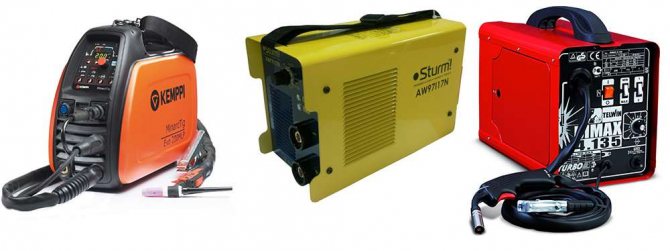

Модели представлены в двух видах:

• выпрямитель;
• инвертор.

Выпрямитель

Представляет собой силовой трансформатор и блок диодов, вырабатывающих однонаправленный пульсирующий ток. Снабжаются механизмом подачи проволоки. Работают в нескольких режимах:

• MIG/MAG — используется проволока сплошного сечения.
• Применяется активированная проволока — композитный материал из слоя защитного флюса, основного металла и легирующих добавок.
• Порошковый электрод — пустотелая трубчатая конструкция с флюсом внутри.
• Точечная контактная сварка (для профессиональных моделей).

Большинство выпускаемых моделей относится к полу- и профессиональному классу. Сварочники проволочные, применяемые в быту или малых мастерских, обладают:

• мощностью до 10 кВт;
• максимальным сварочным током до 250 А;
• напряжением холостого хода 15-45 В;
• массой 25-35 кг.

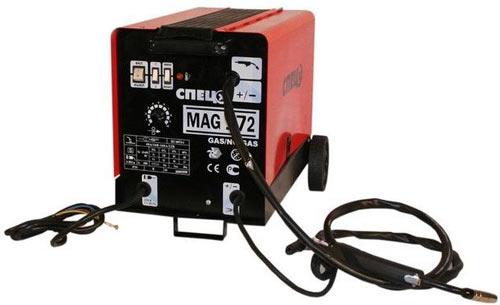

Модель СПЕЦ MAG-172. Полуавтомат, применяемый для сварки в режиме «с газом/без газа». Соединяет черную и нержавеющую сталь, цветные металлы (алюминий, медь) и сплавы на их основе.

Модель ЭНКОР-140 MIG 56731. Аппарат для работ с низкоуглеродистой или нержавеющей сталью. Применяется с инертным или активным газом. Возможно использование порошкового гибкого электрода.

Инвертор

Источник создания дуги — инвертор. Состоит из первичного и вторичного выпрямителей, высокочастотного трансформатора, блока управления. Настройки автоматизированы. Имеют малые габариты, обладая функциями:

• Ручная электродуговая сварка всеми электродами.
• Соединение деталей с использованием инертного или активного газа при автоматической подаче гибкого электрода.
• Применение порошкового электрода или активированной проволоки.
• Работа неплавящимся электродом с использованием газа или без него.

Производятся модели всех классов: бытовые, полу- и профессиональные. Удобны для начинающих сварщиков. Это объясняется:

• простотой пользования;
• стабильными характеристиками электродуги;
• устойчивость к изменениям параметров напряжения в стационарной электросети.

Плюсы и минусы полуавтомата (проволочного аппарата)

У полуавтомата есть множество преимуществ, из-за которых он так популярен среди любителей и профессионалов. Мы перечислим основные.

Самый главный плюс полуавтомата — это достойное качество сварных соединений. Аппарат настолько прост в применении, что с работой справится даже новичок или любитель. Швы получаются качественными потому, что дуга легко поджигается, горит стабильно на протяжении всего процесса сварки и сам металл защищается газом или флюсом.

Также отметим, что сварка полуавтоматом достаточно производительна, не смотря на то, что она немного сложнее РДС сварки. В процессе вам не нужно постоянно менять электроды и отвлекаться. Достаточно поставить катушку с проволокой в подающий механизм и можно варить. Именно поэтому полуавтомат можно встретить не только на даче или в гараже, но и в частной мастерской или на СТО.

Следующий плюс — универсальность. С помощью полуавтомата можно варить все типы металлов, в том числе те, которые вызывают трудности при ручной дуговой сварке. Тот же алюминий или нержавеющая сталь. Их не так просто сварить из-за окисной пленки, образующейся на поверхности металла. Но полуавтомат справляется с этой проблемой. Также можно варить очень толстые и очень тонкие детали, не беспокоясь о непроварах или прожогах.

Отметим, что даже бюджетный полуавтомат зачастую снабжается большим количеством настроек, так что вы сможете подстроить каждый параметр под себя. Можно экспериментировать с подачей проволоки или формой пламени горелки. И не смотря на множество регулировок, аппарат остается простым в применении и во многом интуитивно понятным. С ним справится любой.

Перейдем к минусам. Их немного, и на наш взгляд они не так существенны, но все же.

Первое, с чем вы столкнетесь — с необходимостью покупки множества комплектующих. Газовый баллон купи, проволоку купи, горелку купи, рукав для полуавтомата купи, редуктор на баллон купи… Сможете ли вы потратиться или вам проще купить электроды с покрытием и варить дальше своим инвертором или старым трансформатором? Задумайтесь.

Второе, на что вам нужно обратить внимание — это на трудности с перевозкой всего перечисленного выше комплекта. Сам полуавтомат может весить 15-20 кг, что не так уж много. А вот все комплектующие к нему + газовый баллон весят в разы больше. Проблема решается, если установить все на специальную тележку.

Рекомендации по выбору

Сварочный проволочный полуавтомат целесообразно выбирать, опираясь на факторы оценки:

• Напряжение электросети. Для бытовой серии предпочтительнее 220V.
• Мощность. Для домашних задач или малых мастерских достаточно 10 kWt.
• Максимальный ток до 200-250 A.
• ПВ на предельном режиме в пределах 10-20%. Для слесарных мастерских — до 40-60%.
• Сварка тонколистового материала (1-2 мм), например, автомобильного листа, в домашних условиях удобнее инвертором. Ежедневная работа — это сварочный выпрямитель или мощный сварочный полуавтомат инверторного типа.
• Покупка в автомастерскую или с прицелом на будущую расширенную эксплуатацию — агрегат с максимальным функционалом: работа в режимах MMA, MIG/MAG, TIG и точечное контактное соединение.

Проволочный агрегат с возможностью работы с газом или без газа сложнее обычного трансформатора или выпрямителя. Цена выше. Но расширенные возможности аппарата с лихвой окупаются при периодических подработках или применении в сфере малого бизнеса.

Приглашаем поделиться своим опытом в блоке «комментарии».

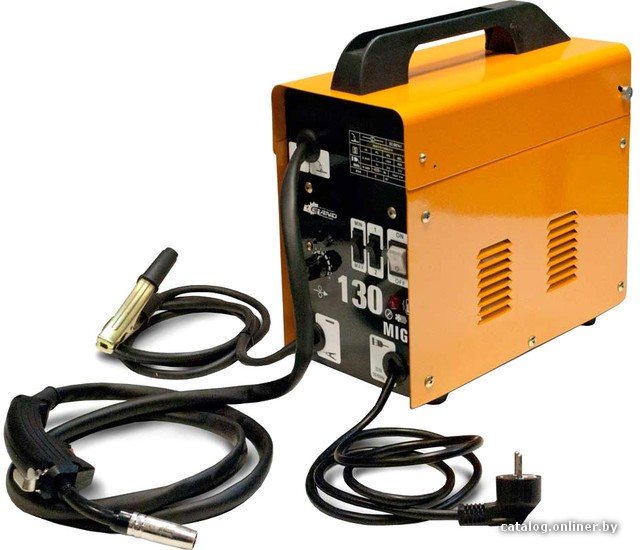

ELAND MIG-130

Рейтинг сварочных полуавтоматов будет неполным, если в него не добавить ультра бюджетную модель для тех, кто стеснен в средствах. ELAND MIG-130 — это стандартный бюджетный китайский полуавтомат, каких полно в любом специализированном магазине. Однако, эта модель вполне надежна и справляется со своей задачей.

Аппарату необходимы 220В для питания, так что для сварки в условиях пониженного напряжения он не подходит. По заверению производителя, максимальная сила тока — 130 Ампер, что похоже на правду. Без перерыва можно варить не дольше 5 минут. Весит аппарат чуть меньше 20 кг, будьте готовы к этому. В целом, ELAND MIG-130 — это неплохой вариант за свою цену. Он не блещет особыми характеристиками, но зато работает стабильно и стоит недорого. А что еще нужно новичку или дачнику?

Отзыв от сварщика:

Долго выбирал среди разных сварочных аппаратов. В итоге приобрел этот. Нужно было переварить арки у авто. В отзывах читал, что металл сильно разбрызгивается при сварке, но у меня все было нормально. Думаю, это зависит от качества проволоки и правильной настройки аппарата. Нержавейку варить вообще без вопросов. За такие деньги это достойный вариант для дома и выполнения мелких работ.
