Для чего используется виброплита: конструкция, характеристики, назначение. Основные производители

Слаженными и очень быстрыми кажутся действия машин на большой строительной площадке. Еще вчера огромный ковш вгрызался в землю, а сегодня уже есть первый уровень будущего здания. Это на масштабных стройках. Но даже если нужно поставить небольшой дачный домик, принципы те же: сначала необходима подготовка грунта, его трамбовка. Покупать дорогостоящие механизмы для временного использования – нецелесообразно. Виброплита своими руками – реальное и доступное решение.

Виброплита — это специальный агрегат, предназначенный для трамбовки грунтов, бетонных поверхностей, асфальтовых покрытий.

Что такое вибрационная плита

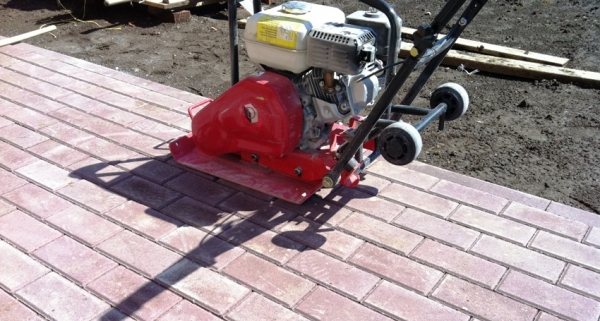

Виброплита – это специализированное ручное оборудование, которое используют для различных работ по трамбовке и уплотнению грунта или других сыпучих материалов. Благодаря своим габаритам, это оборудование очень удобно для работ на небольших площадях и в труднодоступных местах.

Задача виброплиты – сделать основание более устойчивым к разрушениям через увеличение плотности и устранение лишнего воздуха и влаги. Прочная поверхность не даст просесть фундаменту, тротуарной плитке, новому асфальтовому покрытию.

На вопрос: вибропилита, что это такое, самым распространённым будет ответ – рама с двигателем, ручка и блок управления, закреплённые на прямоугольном основании из чугана или прочного стального листа. Именно так выглядят большинство уплотняющих плит. Хотя их устройство гораздо сложнее.

Однако любую виброплиту можно легко перевозить с одного объекта на другой: лёгкие на автомобиле, средние и тяжёлые на лёгком коммерческом транспорте типа каблук или газель, либо на платформе эвакуатора.

Как правильно работать виброплитой

Работа виброплитой требует навыков, в том числе — технологии работы и техники безопасности. Чтобы уберечься от воздействия вибрации, оператору требуется наличие специальной одежды. Оператор должен находиться за виброплитой и не наклоняться над нею! Длительность работы виброплиты: 30-40 минут с перерывами в 10 минут.

Помните — подбирать технику для выполнения конкретных работ следует, основываясь на рекомендациях производителей:

1. перед работой следует проверить оборудование — как двигатель, так и элементы конструкции на наличие неисправностей;
2. пользователям виброплит с бензиновыми приводами или дизельными двигателями следует контролировать уровень масла и топлива, и в гидросистеме, и в двигателе;
3. нельзя пропускать участки общей площади уплотняемой поверхности;
4. уплотнения различных уровней многослойной подушки требуется делать отдельно;
5. оптимальное количество проходов трамбовочной площадки по уплотняемой поверхности — 4-6;
6. уровни перепадов высот площадки, на которой выполняют уплотнение, не может превышать 2 см.;
7. правильно трамбовать грунты или строительные материалы можно только учитывая их свойства;
8. чем выше частота хода вибрации, тем удобнее для уплотнения грунтов мелких фракций песка, мелкого гравия;
9. если устройство применяется для уплотнения сыпучих мелких фракций, следует увлажнять поверхностный слой материала.

Сферы применения

Главными преимуществами вибрационных плит являются их быстрая окупаемость в сравнении с более крупной техникой. Также, к преимуществам стоит отнести возможность работать в стесненных условиях и простота в эксплуатации.

Прежде чем перейти к описанию устройства, необходимо отметить, для чего используется виброплита. Основными сферами её деятельности являются:

подготовка грунта перед дорожными работами небольшого объема;
уплотнение асфальтобетонной смеси во время ямочного ремонта;
трамбование песчаного основания перед укладкой тротуарной плитки и самой плитки (через специальный коврик);
декоративные ландшафтные работы, например, уплотнение гравийных дорожек;
уплотнение насыпи во время прокладки трамвайных и железнодорожных путей;
уплотнения различных сыпучих материалов и грунта перед заливкой фундамента или прокладки траншей для установки труб и коммуникаций.

Реверсная и прямая трамбовка

Виброплиты различаются по тому, куда и как они направляются в процессе работы.

Вибрационная трамбовка имеет два хода:

прямой;
реверсный.

Плиты с прямым ходом могут двигаться только в одном направлении, то есть практически играют роль обычного катка.

Если утрамбовать грунт не удалось с первого раза, необходимо планомерное повторение работ, что значительно увеличивает временные затраты.

Реверсная виброплита может двигаться в любых направлениях, что увеличивает эффективность вибротрамбовки и снижает затраты времени. Реверсивный метод используется и для тяжелых плит весом свыше 100 кг.

Развернуть такую плиту для повторной трамбовки довольно сложно, особенно если рабочая поверхность имеет ограниченные размеры.

Основные свойства и принцип работы

Принцип работы виброплиты довольно прост. Она воздействует на поверхность частыми колебаниями, из-за которых мелкие частицы материала осыпаются в свободные пустоты и тем самым уплотняются.

Жёстко установленный вибрационный элемент установлен под двигателем на плите основания. При запуске крутящий момент по ремню передаётся на возбудитель, а он передаёт вибрацию на стальную плиту. Дальше виброплита всем весом воздействует на рыхлое основание, увеличивая его плотность.

Принцип работы виброплит

Для выбора виброплиты важно понимать принцип ее работы. Виброплиты трамбуют грунт, песок, используя принцип вибрации для уплотнения покрытия. Для создания вибрации важна производительность агрегата, связанная с мощностью двигателя, который посредством передачи усилия на эксцентрик вибратора создает вибрацию основания (подошвы) виброплиты. На этих принципах работают и поступательные, и реверсивные виброплиты, и универсальные трамбовки.

Эффективность уплотнения зависит от площади и размера трамбовочной плиты (подошвы), на которую устанавливается вибратор, большую важность имеет мощность привода, а также эффективность передачи вибрационных усилий, которую осуществляет механизм с эксцентриком вибратора. От этого устройства зависит, будет ли агрегат обладать прямым или реверсивным ходом. Такие механизмы отличаются принципом вибрационных воздействий поступательные двигаются исключительно вперед, реверсивные виброплиты производят движение и вперед, и назад, за счет чего и уменьшается скорость обработки грунта или песка, например, в узких траншеях.

Устройство виброплиты: основные узлы и способы соединения

Вибрационные плиты состоят из четырёх основных элементов.

Рабочий орган – это плоская плита из прочной стали или чугуна. Именно плита оказывает механическое воздействие на поверхность, которая подвергается уплотнению.
Возбудитель – устройство, передающее вибрацию на плиту, создавая колебания рабочего органа. Он представляет собой цилиндр с дебалансным валом или валами. Конструкция закреплена на плите с помощью болтов и хомутов. Если установлен один вал (одновальная модель), то машина передвигается только вперед. Если модель двухвальная, то движение может происходить в обе стороны. Во втором случае виброплиты называют реверсивными.
Моторная рама, которая крепится к плите на амортизаторы. На раму устанавливается бензиновый, дизельный или электрический двигатель. На валу двигателя есть центробежная муфта, которая запускается при определенной частоте оборотов. Далее от муфты по ремню передается вращение на вал вибровозбудителя.
Рукоять инструмента. С её помощью задаётся направление движения.

Помимо основных элементов, существуют и дополнительные опции. Среди них:

бак для воды;
колеса для перемещения плиты до рабочего участка;
амортизирующие коврики для работы на тротуарной плитке;
специальные накладки для снижения отдачи при работе.

Важно!
Для дорожного строительства обязательно наличие бака для воды, чтобы избежать налипания асфальта на поверхность плиту.

Преимущества самостоятельно собранной виброплиты

Быстрая сборка. При желании можно изготовить виброплиту за пять часов. В работу включается переделка виброузла.
Безопасность работы. Хозяин сам изолирует вибрации, что позволяет ему быть уверенным в должном качестве плиты.
Простота эксплуатации. Устройство совершает утрамбовку самостоятельно, требуется всего лишь определить направление движения.
Возможность установить бесперебойное питание. С помощью вентилятора, снятого с ненужного сервера, плита оснащается источником непрерывной энергии.

Классификация вибрационных плит

Можно подумать, что виброплита – это такой инструмент, для управления которым нужны специальные навыки. Однако это не так. Использовать её на своём садовом или коттеджном участке может любой. Главное – ознакомиться с правилом эксплуатации и правильно выбрать нужную модель.

Важным моментом является то, что виброплита – это может быть инструмент или оборудование, в зависимости от использования. Самоходная ручная представляет собой инструмент, а вот работающая в паре с другой техникой – уже оборудование.

Именно поэтому, стоит обратиться на классификацию виброплит. Они подразделяются на оборудование, управляемое идущим позади оператором и навесное оборудование для гидравлической техники или в качестве прицепного для буксировке позади транспортных стредств – трактора или грузовика/тягоча.

Кроме того, существует классификация по трём основным типам, в зависимости от:

управления
движения
запуска

По типу управления

Основная часть данного вибрационного оборудования на ручном управлении. Такие виброплиты требуют непосредственного присутствия оператора, который будет задавать направление движения.

Там, где сложно развернуться оператору или есть риск травмы во время работ, используют виброплиты на дистанционном управлении. Они стоят дороже, поскольку оснащены дополнительной электроникой, но более безопасны. К тому же или удобно работать в траншеях, визуально оценивая качество работы сверху.

Есть модели, которые не передвигаются самостоятельно, а ими управляют с помощью техники. Такие виброплиты являются навесным или прицепным оборудованием и работают в сцеплении с другим транспортным средством. Они могут крепиться к трактору, экскаватору или грузовому автомобилю. Ещё они могут переставляться с места на место подъемной техникой.

По типу движения

Виброплиты – это самоходный инструмент или навесное оборудование для экскаваторов, трактора или грузового автомобиля. Самоходные модели бывают переднего хода или реверсивные.

Плиты переднего хода может перемещаться только в одном направлении. Чтобы уплотнять второй ряд или ещё раз пройти поп уплотнённому участку их необходимо развернуть. Это не всегда удобно в ограниченном пространстве, например, при работах в траншеях.

Поэтому там используют реверсивные модели, для чего виброплита должна быть оснащена двумя валами на вибраторе. Такое устройство может двигаться вперёд и назад, что делает его более удобным. Однако такие модели имеют большие размеры виброплиты и более высокую цену.

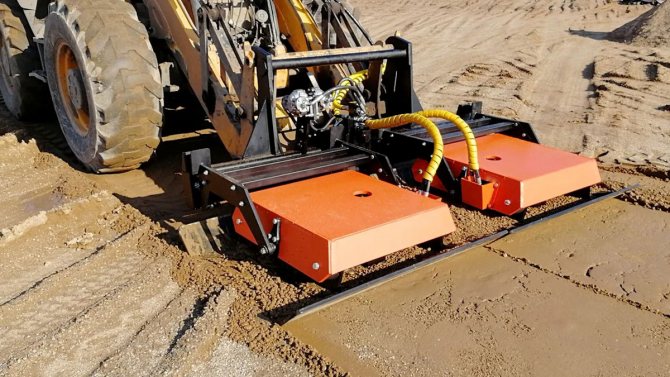

Навесное оборудование для специальной техники имеет гидравлический привод – виброплита запитана от основной машины и не способна перемещаться самостоятельно.

Такие виброплиты оснащены большой трамбующей подошвой и достаточно тяжелые (вес может достигать 1 тонны). Назначением такой техники является работа на крупных строительных промышленных объектах, на склонах.

Тип запуска

Ручной запуск считается самым простым и недорогим. Обычно так запускают модели малой и средней мощности. Пуск осуществляется механическим стартером – нужно дернуть трос, который провернёт коленвал и запустит двигатель.

Электрический стартер установлен на устройствах с более мощным двигателем. Он действует подобно ключу зажигания в автомобиле. Есть модификации с дистанционным запуском с пульта управления.

Навесные модели запускаются от гидравлического оборудования основной машины.

Двигатель виброплиты: чему отдать предпочтение?

Как уже говорилось выше, двигатель может потреблять бензин, дизель, электричество. Принцип работы виброплиты от вида двигателя не меняется, но вот спектр работ напрямую от него зависит.

Наиболее популярными бензиновыми двигателями являются Honda, Robin, Wacker. Данные двигатели 4-хкратные, поэтому «кормить» их необходимо чистым бензином АИ-92. Маркировка масла — SAE 10 W 30 либо SAE 10 W 40. Из дизельных популярны Hatz, Lombardini, Kipor.

Не так часто, но все же некоторые производители предлагают электровиброплиты. Они хорошо подойдут для работы в зданиях, где доступ свежего воздуха ограничен, именно этот вид не выделяет выхлопных газов. Существенным минусом является, конечно, привязка машины к розетке.

Самыми тяжелыми являются дизельные виброплиты. Их масса может достигать тонны. Например, дизельная виброплита Wacker DPU 130, по уверениям производителя, способна заменить каток весом 7 тонн. Данный экземпляр обладает двухсекционной плитой основания и развивает центробежную силу 130 кН. Комментарии о производительности, наверно, лишние, но такие виброплиты и самые дорогостоящие. Бензиновая виброплита, в свою очередь, весит максимум полтонны, низший предел — 50 кг.

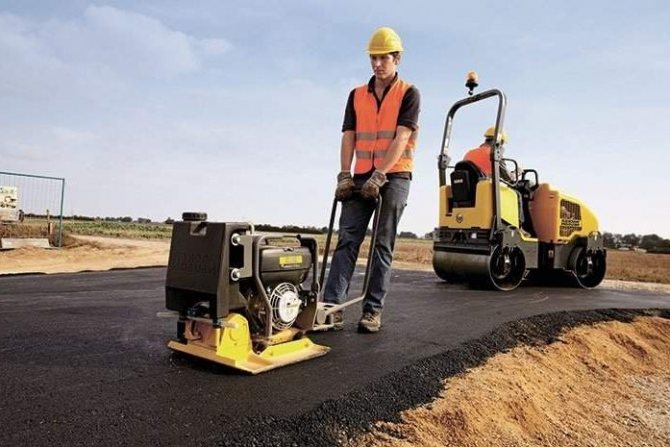

Источник фото: atlascopco.comЧаще виброплиты оснащаются бензиновыми и дизельными двигателями

Четыре критерия выбора виброплиты

Перед тем, как окончательно выбрать виброплиту для уплотнения грунта, важно обратить внимание на соотношение веса рабочего органа и мощности двигателя. Немаловажной является и цена.

К примеру, для уплотнения грунта под укладку труб в траншеи можно использовать небольшой каток. Однако реверсивная виброплита будет дешевле и эффективней. Добавьте сюда разницу в трудозатратах по доставке и эксплуатационные расходы, и станет понятно, почему тенденция последнего времени ведет к использованию более компактного оборудования.

То же можно сказать и о благоустройстве территории, а также об уплотнении асфальта на тротуарах или, скажем, тротуарной плитки.

Помимо стоимости при выборе модели виброплиты, учитывают следующие характеристики:

вес оборудования;
тип двигателя;
вибросила;
габариты основания.

Вес виброплиты

Вес является одним из наиболее важных параметров. Этот критерий важен на этапе планирования работ. Для благоустройства частной территории, укладки дорожек подойдут небольшие модели весом от 50 до 100 кг. Этак категория плит является самой востребованной на российском рынке. При этом, стоит учитывать, что глубина обработки грунта у них в пределах 12-15 см.

Важно!
Для укладки тротуарной плитки в комплекте должен быть амортизирующий коврик, чтобы избежать трещин на декоративном материале.

Во время прокладки труб или ремонте дорожного полотна используют технику весом до 250 кг. Её вибросилы хватает на глубину уплотнения до 25 см.

Но это далеко не максимальный вес. Производители предлагают вибрационные плиты массой до 700 кг. Но это уже дорогостоящее оборудования для особых условий.

Тип двигателя

Вибрационная плита оснащается тремя типами двигателей: бензиновым, дизельным и электрическим.

Самым распространённым является бензиновый силовой агрегат. Такие модели отличаются простотой управления и обслуживания. Именно они используются в малоэтажном строительстве, благоустройстве и дорожных работах средних масштабов. Популярность им придаёт экономичность при эксплуатации и автономность.

Однако такие модели достаточно шумные. К тому же, применение ДВС не позволяет снизить массу оборудования и сам требует обслуживания.

Дизельные устройства являются самыми мощными и тяжелыми. Большинство моделей оснащены дистанционным управлением. Тяговитость дизеля повышает эффективность работы виброплит.

К недостаткам относят ещё больший шум, чем от бензинового двигателя и нестабильную работу при низких температурах.

Электрификация автомобилей и оборудования, в т.ч. строительного привела к появлению электрических моделей виброплит. Они компактные, малошумные, экологически безопасные, поскольку не выделяют вредных выбрасов. Однако заряда батареи хватает до 45 минут работы, а подзарядка занимает от 1 часа.

Основное, для чего нужна такая виброплита – это уплотнение грунта и материалов в частном секторе, коттеджных посёлках, а также ямочный ремонт дорог. В общем там, где нет большого объёма работ и заряда одного аккумулятора будет достаточно для выполнения одного цикла операций.

Мощность вибрационного усилия

Чем выше этот критерий, тем более плотные материалы способна утрамбовать виброплита. Для укладки декоративных дорожек подойдут модели мощностью до 12 кН. Больше использовать не рекомендуется, поскольку они просто повредят или зароют в песок тротуарную плитку.

А для крупных объёмов, работ по щебню и там, где необходимо уплотнять глубокий слой грунта используют машины вибросилой от 16 кН.

Габариты основания

Чем больше подошва, тем быстрее будут продвигаться работы, поэтому для крупных объектов нужно большое основание. При этом для уплотнения гравия на приусадебном участке вполне хватит компактной модели.

При работах по прокладке коммуникаций стоит помнить, что основание виброплиты должно поместиться в ширину траншеи и, желательно, быть кратной этой величине, чтобы уплотнять грунт равномерно.

Также, плитой с большим основанием сложнее работать в стеснённых условиях: вокруг столбов, возле стен, на поворотах и в углах.

Характеристики виброплит

1. Вес виброплит

В зависимости от размера и толщины трамбовочной плиты из чугуна или стали, зависят и составляющие общего веса оборудования. Малый вес подошвы виброплиты начинается от 50 до 70 кг. Их можно применять для уплотнения грунта до 15 см. глубиной и укладки плитки. Среднетяжелые плиты, весом от 90 до 140-200 кг., можно использовать для уплотнения грунта перед укладкой асфальта или иного дорожного покрытия и при самой укладке при толщине грунта не более 25 см. Вес тяжелых устройств обычно превышает 150 кг. и может достигать 500 кг.

2. Глубина уплотнения

Агрегаты, основанные на тяжелых плитах, применяются для укладки дорожного покрытия, глубина трамбовки составляет до 60 см. Для виброплит малого и среднего веса при укладке тротуарной плитки используется специальное покрытие в виде резиновых ковриков, не позволяющих разрушать плитки виброплитой. Важной характеристикой являются размеры подошвы (плиты) агрегата. Габариты подошвы виброплиты — от 35 см. до 52,5 см. по ширине и от 52,1 см. до 76 см. по длине трамбовочной площадки.

3. Срок полезного использования

Сроки полезного использования виброплиты составляют от 3 до 5 лет. Это означает, что ваша виброплита прослужит, при качественном уходе, гораздо дольше.

Виброплита своими руками: советы по эксплуатации

Созданная своими руками вибротрамбовка станет предметом самоуважения и обеспечит бесперебойную работу, если придерживаться определенных правил эксплуатации:

перед включением агрегата проверить прочность креплений и наличие повреждений, выявленные недостатки устранить до использования;
после включения дать двигателю прогреться 2-3 минуты;
использовать виброплиту только на сыпучих поверхностях;
своевременно осуществлять замену воздушных фильтров и масла в бензиновых моделях (каждые 100 часов работы);
не допускать перегрева двигателя;
содержать устройство в чистоте и проводить профилактическое техобслуживание;

Не желательно перегружать двигатель самодельной виброплиты утрамбовывая чересчур сильно или двигаясь слишком быстро

если используется полиуретановый коврик, он должен очищаться после каждого применения.

Полезный совет! При необходимости уплотнения нескольких слоев каждый пласт следует утрамбовывать отдельно. Это обеспечит качество и продлит долговечность работы механизма.

Чтобы уменьшить вибрацию при работе, требуется сделать на ручку петли из толстой веревки и держаться за них. В таком случае воздействие на кисти и верхние конечности значительно уменьшается. Если нужно поливать поверхность, следует прикрепить бак с водой и шланг, из которого вода будет подаваться и последовательно орошать необходимые участки. Нужно следить за тем, чтобы влага не попадала на двигатель.

Если после одного прохождения поверхность уплотнилась недостаточно, рекомендуется повторить действие до достижения желаемого результата. Чаще всего нужно делать трамбовку одного участка прохождением 5-6 раз.

Для безопасного использования виброплиты нужно проследить чтобы все гайки и болты были надежно затянуты

Появление виброплит ускорило процесс уплотнения поверхностей в сотни раз. Разнообразие модификаций позволяет подобрать необходимый механизм для качественной и комфортной работы. Возможность изготовления самодельной виброплиты сделала доступным использование агрегата людьми с различными материальными возможностями.

Дополнительные элементы

Дополнительными элементами являются:

рукоятка (водило), использующаяся для направления виброплиты во время работы;
тележка, на которую устанавливают устройство при перемещении с одного места на другое;
натяжной механизм, который обеспечивает плотность контакта приводного ремня со шкивами двигателя и вибрационного механизма.

Рукоятка представляет собой длинную скобу П-образной формы, изготовленную из трубки. Ее крепление к плите производится через шарнирное соединение, частично компенсирующее вибрацию и защищающую работника от ее воздействия.

Тележка является отдельным элементом, хотя существуют варианты конструкции с жестким креплением. Ее подводят под плиту, наклонив установку за рукоятку на себя, опирают на тележку и перевозят в нужное место. При жестком креплении ножки с колесами устанавливаются на основании в перевернутом положении. При необходимости перемещения виброплиты установку переворачивают и везут в другое место.

Натяжной механизм обеспечивает плотный контакт приводного ремня и шкивов

Важно, чтобы ролик имел ручей, соответствующий ручью шкивов. Это поможет продлить срок службы ремня

Если ролик виброплиты установлен с внешней стороны, размер ручья должен соответствовать тыльной стороне ремня. Для натяжки используется регулировочный винт, позволяющий ослабить ремень для замены или натянуть до рабочего состояния.

Что требуется для создания виброплиты?

Двигатель, создающий вибрацию – наиболее дорогостоящая составляющая устройства. В продаже вы встретите следующие модели площадочных стандартных вибраторов — ИВ-98, ИВ-99. Средняя цена на рынке такого устройства – 7000 рублей. Что касается питания, то предпочтение отдавайте 220 В, так как 380 не в каждом поселке есть. Для бензиновых вариантов следует приобретать соответственно бензиновый двигатель.
Лист 8-ми мм металла для рабочей плиты. Приобретите готовый отрез, или же возьмите кусок от старого станка, например. Но помните, что минимальный вес плиты – 60 кг.
Крепление в виде пары швеллеров для двигателя, а также подходящие по размеру болты.
Отрезы металлической трубы.
Колесики и любой мягкий, поглощающий вибрацию материал для изоляции ручки-держателя виброплиты.

Ну и конечно необходима болгарка, сварка и прочий слесарный инструмент.

Как сделать виброплиту своими руками: необходимые запчасти и последовательность сборки

Конечно, можно купить виброплиту электрическую 220 В, а можно сделать ничем не уступающий механизм своими руками. Преимуществ у такого варианта достаточно:

значительная экономия средств (не менее 50%);
уверенность в качестве сборки;
создание механизма с желаемыми характеристиками;
моральное удовлетворение.

Виброплита электрическая 220 В своими руками чертежей не требует, так как конструкция сложностью не характеризуется и тратить время на расчеты в бумажном виде нецелесообразно. В качестве двигателя, как вариант, можно использовать площадочный вибратор для виброплиты ИВ-98Е, работающий от сети 220 В. Если выбирается бензиновый вариант, то подойдет трехтактный двигатель с одним цилиндром, желательно модели Хонда.

Основанием для площадки может послужить листовой металл толщиной 8 мм и размером 45х80 мм. Понадобятся также 2 швеллера, 2 эластичные подушки для закрепления ручки, болты М10 для электродвигателя или М12 для бензинового, 2 пластиковых колеса, отрезок трубы, полая труба длиной 1,2 м.

Схема с размерами виброплиты электрической

Последовательность сборки виброплиты с электродвигателем своими руками:

с электромотора снимается крышка, чтобы была возможность регулировать силу вибрации;
на листе металла делаются два надреза на расстоянии 10 см от края, глубиной 5 см. Края по надрезам загибаются с помощью молотка. Это необходимо, чтобы плита не зарывалась в грунт;
с помощью швеллеров к плите крепится вибратор. Края не должны выступать за рабочую поверхность. Способ крепления – сварка;
болтами М10 к металлу присоединяется вибратор. Отверстия на швеллерах просверливаются на том же расстоянии, что и крепежные отверстия мотора;
из трубы делается ручка и через подушки крепится к основанию. Подушки гасят вибрацию;
затем приваривается отрезок трубы, к нему присоединяются колеса – для транспортировки.

Полезный совет! Самодельную виброплиту следует апробировать на небольшом участке мягкой сыпучей поверхности, дав минимальную нагрузку. Это сведет к нулю риск травмирования в случае нарушений в работе механизма.

Собранная своими руками электрическая виброплита – надежный механизм, который не уступит фабричным по сроку эксплуатации. Несущественным недостатком можно считать только невысокую эстетичность самодельного устройства. Хотя при желании и этот недостаток несложно устранить, выкрасив детали в яркие цвета.

Виброплита своими руками – вполне посильная задача при наличии всех необходимых комплектующих

Устройство виброплиты в деталях. Маленькие тайны большой работы
