О существовании таких инструментов, как ручные дрели, многие молодые мастера даже и не догадываются. Впервые увидев этот инструмент, возникает вопрос, зачем он нужен, если уже давно все пользуются электрическими. Ручной инструмент пользовался огромной популярностью еще со времен Советского Союза. С приходом электрического инструмента, ручные устройства были забыты, но не исчезли вовсе. Наверняка у каждого мастера в возрасте старше 40 лет имеется в арсенале рассматриваемое устройство, которое периодически может приносить пользу.
Как происходила эволюция коловорота
История возникновения первой конструкции коловорота уходит своим корнями в Древний Египет. Инструмент, схожий по строению с современным, существовал еще в XV веке. Самые первые его модели создавались разными мастерами с небольшими отличительными признаками друг от друга.
Показавшие на практике свою неэффективность и неудобство в использовании образцы не нашли своего широкого применения, а доказавший практическую значимость, дошел до настоящего времени.
Для более удобного и легкого использования инструмента, он видоизменялся и эволюционировал, проходя 3 крупные стадии своего совершенствования:
- коловорот;
- механическая дрель (ручная);
- электродрель.
Внешне современный ручной коловорот представлен согнутой в виде скобы металлической рукоятью с патроном, предназначенным для крепежа и надежной фиксации сверла. Внутренняя полость патрона имеет квадратное, прямоугольное или в форме конуса сечение. Возможность замены сверла и удобность его крепления обеспечивает длительность использования. Более простая конструкция не имела патрона. Режущий элемент помещался в металлическую выемку у основания инструмента и зажимался при помощи болта, вкручиваемого через боковое гнездо.
Самая упрощенная модель не содержала сверла и выполняла одноразовую роль. Отверстия при ее использовании получались за счет острого заточенного конца, на один край которого наносилась резьба. Применение инструмента требовало затрат большой мускульной силы и терпения. Это стало толчком для усовершенствования конструкции с целью облегчения ее использования. Инструмент оснащался дополнительными деталями.
Правила техники безопасности[ | ]
| Статья содержит инструкцию (руководство). Статьи Википедии или их разделы не должны выглядеть как инструкции, консультации (юридические или медицинские) или указания, или содержать пошаговые инструкции (в стиле «как сделать»), включая пошаговые обучающие руководства, схемы прохождения, инструкции по эксплуатации, пособия по прохождению компьютерных игр и рецепты. Подробнее см. ВП:НЕИНСТРУКЦИЯ . |
| Список примеров в этом разделе не основывается на авторитетных источниках, посвящённых непосредственно предмету статьи или её раздела. Добавьте ссылки на источники, предметом рассмотрения которых является тема настоящей статьи (или раздела) в целом, а не отдельные элементы списка. В противном случае раздел может быть удалён. |
При подготовке к работе следует:
- убедиться в отсутствии посторонних включений в заготовке или скрытой проводки и арматуры в стене, потолке;
- надёжно закрепить заготовку и ни в коем случае не держать её в руках в ходе работы;
- удостовериться, что оснастка дрели надёжно закреплена в патроне;
- не забыть снять с патрона ключ зажима сверла.
Во время использования необходимо:
- при работе с твёрдыми поверхностями и вязкими материалами держать дрель двумя руками, особенно при работе с мощными моделями;
- не перегружать дрель сильным нажимом, дабы не допустить заклинивания;
- быть особенно осторожным при использовании дополнительных насадок;
- запрещается пользоваться переключателем реверса при работающем двигателе;
- при сверлении потолка в обязательном порядке использовать защитные очки;
- запрещается специально выпускать дрель из рук при работающем двигателе и нажатой кнопке фиксатора выключателя.
- запрещается тормозить вращающийся патрон и зажатый в нем инструмент руками, особенно в перчатках, так как ткань может намотать на вращающиеся части и вызвать травмы, по этой же причине следует держать подальше от вращающихся частей элементы одежды и любые ткани, до полной остановки шпинделя
После завершения работы рекомендуется:
- не выпускать дрель из рук до полной остановки двигателя;
- некоторое время не прикасаться к оснастке даже после полной остановки шпинделя — возможны ожоги.
Составные части
- грибок. Нажимная рукоять;
- подшипник. Обеспечивает неподвижность грибка при вращении;
- коленчатый вал;
- ручка коленчатого вала. Предназначена для удобного захвата рукояти рукой при совершении вращательных движений;
- трещотка. Предусматривает возможность работы в местах с ограничением способности совершения полного оборота коленчатого вала;
- патрон;
- кулачки патрона.
Необходимость увеличения скорости сверления обусловило создание механической дрели. Усиление оборотов сверла в полученной модели достигается за счет оснащения инструмента корпусом с шестеренками.
Ручная дрель может быть как односкоростная, так и двухскоростная. Последняя конструкция имеет две скорости, переключаемые путем перемещения ручки с одного вала на другой. Расположение ручки на верхнем вале обеспечивает сверление при максимальной скорости.
Вершиной усовершенствования конструкции стало дополнение инструмента электродвигателем. Заменяя механические движения рук по вращению коленчатого вала, он при этом увеличивает количество производимых оборотов. Патрон с расположенным в нем режущим элементом приводится в движение электрическим двигателем. Электродрель может работать автономно – при помощи аккумуляторных батареек. Ее внешняя форма часто представляет собой пистолет.
При длительной работе с пистолетом-дрелью руки очень быстро устают. Лучше остановить свой выбор на модели электродрели с отцентрированной ручкой.
Электрическая дрель, кроме осуществления сверлильных работ, может включать в себя выполнение дополнительных функций, выступать в роли шуруповерта, миксера, размешивания растворов. Многофункциональность инструмента приветствуется в домашнем применении.
Пневматическая дрель[ | ]
Дрели пневматические — это промышленные инструменты, которые используются для сверления в условиях заводского производства в разных сферах промышленности (на линиях конвейера). Их разделяют по мощности, исполнению, наличию реверса и максимально возможному диаметру сверления. Есть следующие виды:
- Прямые — выполняются так, что ось двигателя и ось патрона совпадают. В основном, их форма схожа с пистолетом;
- Торцевые — внешне напоминают отвёртку;
- Угловые — ось вращения патрона размещается под углом к корпусу.
Минимальная скорость шпинделя равна 250 оборотов в минуту, а наибольшая в турбинных аппаратах доходит до 22000 оборотов в минуту.
Пневматическая дрель работает от стационарного или передвижного источника сжатого воздуха — пневматического компрессора. В большинстве случаев при работе с пневмодрелью требуется защита органов слуха.

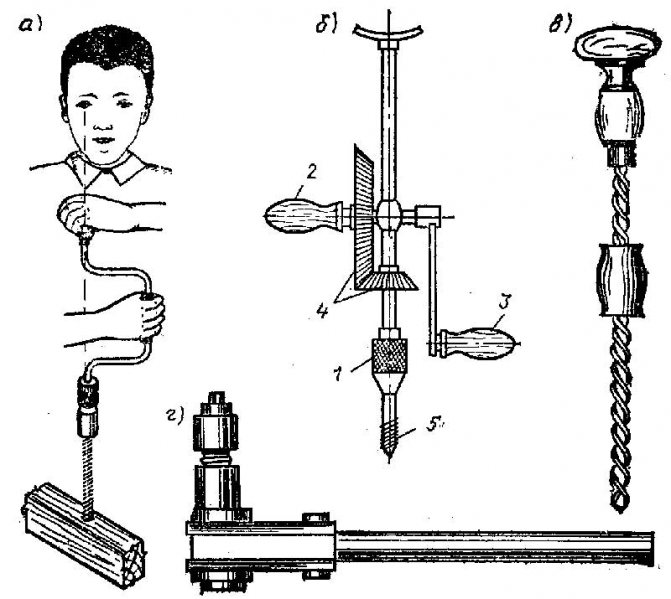

Устройство и принцип действия
В названии инструмента сочетание древнеславянских слов – коло и врат, что означает вращать по кругу. В этом заключается принцип его работы – круговое вращение рукояти вокруг своей оси. Цель применения инструмента – удобство в использовании сверла, необходимого для создания ровных отверстий.
Обычный коловорот
Технология использования коловорота проста. К отмеченному для создания отверстия месту приставляется заостренный стержень. Надавливанием на нажимную головку инструмент фиксируется на точке сверления.
Вращая коленчатый вал вокруг своей оси, и постоянно надавливая на головку, режущий элемент углубляется внутрь обрабатываемой поверхности. Увеличение частоты вращения вала приводит к усилению скорости бурения. В процессе сверления важна точность направления сверла, не позволяющая уходить образуемому каналу в сторону.
Для получения сквозного отверстия в поверхности с большой толщиной сверление производится с двух сторон. Предварительно отмечаются точки входа и выхода режущего инструмента. При сверлении с одной стороны, ослабляется надавливание на инструмент в конце работы. Это делается во избежание расслоения краев отверстия, когда конец режущего элемента выходит наружу. Для ровного края создаваемого отверстия под высверливаемую деталь подкладывается доска. Один круг, который совершает ручка вала вокруг своей оси, носит название размаха. Диаметр размаха определяет и размер самого инструмента. Применяются инструменты с разными размахами: от 14,7 см до 30 см, наиболее часто востребованы с диаметром размаха 25 см.
С трещеткой
В том случае, когда имеющийся размах не разрешает сделать полный оборот, применяется коловорот с трещоткой. Устанавливается трещотка перед патроном. Ее задача – предотвращение совершения острием обратного движения при возвращении назад рукояти.
Сам принцип действия инструмента с трещоткой заключается в неоднократном совершении рукояткой вала оборотов на максимально возможную величину и возвращении ее назад снова и снова, чтобы снова совершать оборот. Для обеспечения реверсного хода на трещотке расположено кольцо, с помощью которого переключается направление движения.
Механическая дрель
В механической дрели вращение острия обеспечивается при помощи специального механизма – зубчатой передачи. Она состоит из двух зубчатых колес, зацепленных между собой. Диаметр колес и количество имеющихся у них зубьев может быть как одинаковым, так и различаться.
С помощью зубчатой передачи вращение ручки механической дрели передается патрону. Помимо широкого применения в строительных работах, он применяется и в других отраслях, в том числе в области медицины.

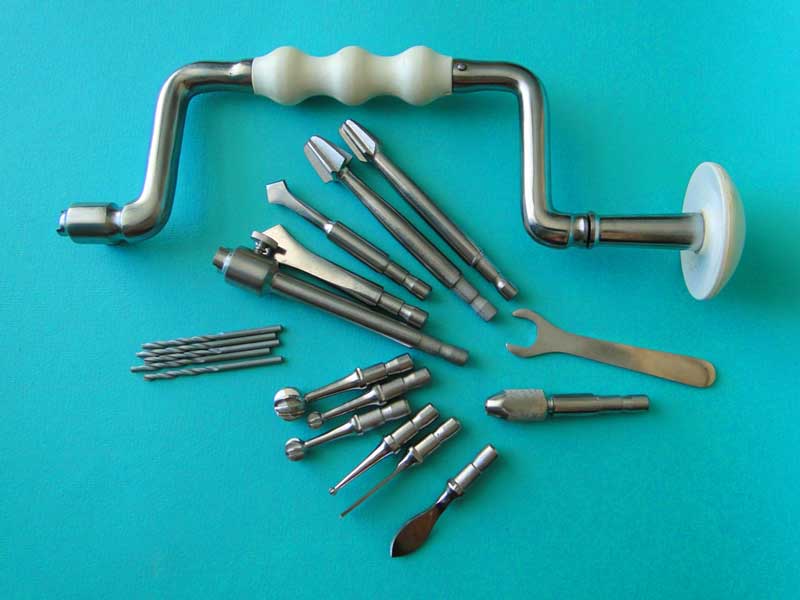

Хирургический
Важно его применение в хирургии, при сверлении и фрезеровании костей в ходе проведения хирургических операций, в особенности для трепанации черепа. В комплект с набором фрез входят сам коловорот, цанговый патрон, фрезы конические и шаровые, сверла копьевидные и перовые.
Хирургический коловорот и его составляющие части изготавливаются из нержавеющей стали, кроме ручки и головки — они изготавливаются из полипропилена. Коловороты бывают с несменяемыми головками или со сменными патронами. Сам патрон, применяемый для крепления хвостовика режущего элемента, может быть двухкулачковым или трехкулачковым. Иногда в качестве зажима устанавливается цанга. Разнообразие креплений позволяет фиксировать хвостовики цилиндрической формы квадратного, шестигранного, круглого сечения. Конус Морзе применяется при необходимости использования конусообразных хвостовиков.
При выборе инструмента с цангой следует обращать внимание на ее размер. Для различных по диаметру хвостовиков сверл требуются разные цанги.
Как правильно пользоваться дрелью
Добрый день! Подскажите, пожалуйста, как пользоваться дрелью правильно? Раньше не было опыта с подобными инструментами, не хочу, чтобы подарок лежал без дела. Есть ли техника безопасности при такой работе? Еще интересует, как ее держать правильно, чтобы сверло не соскальзывало со стены.
Эксперт отвечает:
Здравствуйте! В том, как пользоваться дрелью, ничего особенно сложного нет. Этому можно научиться за сравнительно короткий срок. Это нужная в хозяйстве вещь, и пригождается она, как правило, достаточно часто.
Не во все стены можно забить гвоздь при помощи молотка, в этом случае и можно воспользоваться дрелью, так как она предназначена для сверления отверстий в самых твердых поверхностях.
В первую очередь в инструкции к дрели нужно проверить, поддерживает ли она подходящее напряжение и можно ли с ней работать прямо от сети или нужен переходник. Затем дрель рекомендуется внимательно осмотреть на предмет видимых повреждений и начинать работу только в случае их отсутствия. Включать инструмент в сеть можно только при условии, что мотор выключен, а кнопка пуска не нажата. Начинать работу сразу при включении в сеть чревато короткими замыканиями и опасно.
При этом включать рабочий режим также необходимо вовремя, а именно до контакта с рабочей поверхностью, иначе велика опасность повреждения сверла и рабочей поверхности. В процессе сверления нужно обезопасить себя от ударов током, для этого нужно убрать все контакты с заземленными предметами. Таковыми являются холодильники и прочие включенные в сеть приборы, радиаторы отопления, металлические трубы и кухонные плиты.
Дрель нужно беречь от влаги, нельзя работать ею под водой или под дождем, в излишне влажных помещениях. При работах зимой перед включением инструмента нужно дождаться, чтобы его температура сравнялась с комнатной. Если температура при начале работы увеличится слишком резко, внутри инструмента может образоваться конденсат, что иногда приводит к замыканиям.
С помощью дрели можно повесить картину или прикрепить полки и шкафчики, карниз для штор. Вбить дюбель в кирпичную стену или в некоторые виды бетонных без дрели невозможно. Отверстия в бетонных стенах проделываются с помощью дрели наиболее часто и сверлить их для достижения результата нужно на максимальных оборотах. Глубину отверстия выбирают больше требуемой примерно на 5 мм, этот запас нужен для случая, когда не удается полностью удалить из полученного отверстия строительную пыль.
Для устранения этой пыли существует специальный инструмент – пылеотсос. Но если его под рукой не оказывается, можно воспользоваться резиновой грушей. К советам по технике безопасности можно отнести рекомендацию не дуть в отверстие, чтобы удалить пыль и бетонную крошку. Даже при наличии очков и респиратора это может нанести вред здоровью.
Основная техника безопасности при работе: необходимо перед началом сверления убедиться в том, что внутри стены не проходят электропровода или трубы.
Даже при наличии подробного плана коммуникаций проводить проверку специальным оборудованием необходимо, так как любой план может не соответствовать действительности, а ошибка иногда стоит жизни.
Скольжение сверла часто происходит на гладких материалах наподобие керамики или стены, в несколько слоев покрытой масляной краской. В этом случае рекомендуется наклеивать на место, которое нужно просверлить, тонкий тканевый пластырь или липкую ленту. В процессе работ с керамикой, пластмассой или оргстеклом инструмент необходимо включать на малые обороты, так как в противном случае не избежать трещин или плавления и деформации материала. Может сверло соскальзывать и при работе с металлом, это особенно опасно, так как оно может сломаться. В этом случае рекомендуют применять стойки-направляющие, самодельные или фирменные, которые очень облегчают еще и точность работ.
www.ap7.ru
Преимущества и недостатки
Каждая модель коловорота имеет свои преимущества и недостатки. Зная их, для реализации определенных целей можно выбрать наиболее подходящий в каждом конкретном случае инструмент.
| Преимущества | Недостатки | |
| Коловорот | Простота конструкции. Высокая точность выполнения работ. Возможность легкой смены простого хода на реверсный. Независимость от электроэнергии, аккумуляторов. Надежность, долговечность в использовании. | Затраты мускульной силы. Медленность осуществления работ. |
| Ручная дрель | Быстрота скорости сверления. Наличие двух скоростей. Длительный срок службы. Полный контроль над процессом сверления, возможность остановки в любое время. Независимость от источников электроэнергии | |
| Электрическая дрель | Сверхбыстрота. Легкость в использовании. Многофункциональность инструмента, возможность совмещения выполняемых работ. | Зависимость от работы аккумулятора. Легкость поломки тонкого сверла. Сложность своевременной остановки при необходимости. Неточность результата при осуществлении мелких работ из-за высокой скорости. |
Все виды рассматриваемого инструмента очень острые и создают опасность при их неправильном использовании. Не должно возникать вопросов, почему дрель и коловорот нельзя класть к себе на верстак, а необходимо хранить в специально отведенном для них безопасном месте.
Дрель и порядок работы с ней
Порядок сверления
Чтобы произвести сверление, действуйте в следующем порядке:
- Возьмите дрель в вашу рабочую руку.
- Указательный палец положите на курок. В принципе, это напоминает манипуляции с пистолетом.
- Обхватите корпус дрели другой рукой. Или ее можно просто положить сверху инструмента.
- Нажав на курок, потихоньку давите на инструмент, чтобы сверло могло войти в обрабатываемый материал.
Если вы работаете с древесиной, изредка вытаскивайте сверло, чтобы очистить его от стружки.
Как создать пилотное отверстие
При сверлении большого отверстия основа может не выдержать. То есть может треснуть или расколоться. Чтобы этого не произошло, сначала нужно тонким сверлом высверлить пилотное отверстие. Причем его глубина должна соответствовать конечному результату. Затем можно вставить сверло нужного размера и сверлить, пользуясь пилотным отверстием как направляющей.
Направляющие отверстия для саморезов
Твердые материалы требуют особого подхода. Если вам нужно ввернуть в них шуруп, следует предварительно сделать там направляющее отверстие. Для этого надо взять сверло меньшего чем саморез размера и высверлить отверстие в нужном направлении.
Чтобы не ошибиться с размером сверла, надо приложить к нему ввинчиваемый шуруп. Сверло должно быть слегка длиннее самореза. Однако резьба метиза должна выходить за контур сверла.
Читайте Как вкрутить любой саморез
Таким образом, в хозяйстве без дрели обойтись довольно трудно. Потому что это незаменимый инструмент для реализации множества проектов. Он позволяет справиться с работой любой сложности. Причем без привлечения специалистов.
В принципе, поначалу новый инструмент может внушать опасения. Однако освоить его несложно. Более того, маловероятно, что из-за дрели вы травмируетесь или что-то сломаете. Просто проявляйте осторожность, набирайтесь опыта, чтобы в результате получить настоящее удовольствие от работы.
Где применяется
Осуществление работ коловорота по дереву, пластмассовым поверхностям, металлу – основное назначение инструмента. Он высверливает отверстия необходимого диаметра и глубины с точностью до миллиметра.
Дополнительно его можно использовать как шуруповерт, для этого в патрон вставляется соответствующая бита. Для использования коловорота в качестве отвертки он дополнительно оснащается жалом.
С помощью коловорота в зависимости от применяемой насадки выполняются следующие виды работ:
- ввинчивание и вывинчивание гаек, шурупов, винтов;
- в качестве ледоруба для обеспечения зимней рыбалки;
- нарезание внутренней резьбы с помощью метчика;
- выполнение наружной резьбы при помощи плашки на деталях небольшого диаметра;
- зенкование (создание отверстий под потайной болт);
- зенкерование (расширение отверстий в деталях);
- сверление поверхностей;
- притирка клапанов к посадочным местам в головках двигателя автомашины;
- в нейрохирургии при трепанации черепа.
Режимы работы
Большинство современных моделей электродрелей предназначены для двух основных режимов работы. Причем первый режим (сверление) считается штатным, а второй режим (ударное сверление) является вспомогательным. В штатном режиме такая дрель способна выполнять как слесарные, так и плотницкие работы. А режим ударного сверления используют в случае необходимости просверлить отверстие в бетонной или каменной поверхности. Это основные способы, как использовать дрель по прямому назначению.
Механизм, осуществляющий удар при ударном сверлении, составляют два храповика. Расположены они соосно. При переходе в режим ударного сверления эти элементы осуществляют взаимодействие, направленное на создание поступательного движения рабочего вала. Для такого режима используют специальные сверла с победитовыми наконечниками. Удар механизма срабатывает при усилии, приложенном к дрели. Оно должно составлять от 10 до 15 килограмм. Вот, как пользоваться дрелью при включенном ударе.
Чем отличается от ручной дрели
По выполняемым видам работ коловорот не имеет отличий от ручной дрели. Им доступны одинаковые функции. Основное, чем отличаются дрели от коловоротов – их внешний вид и внутренняя конструкция.
В механической дрели имеются шестереночная передача, расположенная на передаточном вале. Имеются две рукояти, используемые для вращения шестерни и для дополнительного поддержания равновесия инструмента. Это существенно отличает ее от простой конструкции обычного коловорота.
Второй отличительный признак моделей заключается в наличии скоростей: у обычного коловорота всего одна скорость, которая зависит от силы мускульной работы. Дрель располагает одной или двумя скоростными передачами, переключаемыми при необходимости от одной скорости до другой.
Своими руками
Часто возникает момент, когда требуется проделать ровное отверстие на какой-нибудь поверхности, а под руками нет необходимого инструмента. Изготовить самый простой коловорот своими руками не составит труда. Зная принцип его работы, на создание конструкции потребуется не более получаса.
Для изготовления выбирается металлический прут диаметром чуть меньшим, чем размер требуемого получаемого отверстия. Один конец прута расплющивается в предварительно раскаленном докрасна виде и затачивается. Для удобства использования и придания внешнего сходства с коловоротом, полученный инструмент сгибается в виде скобы. На верхний конец надевается ручка от напильника.
Созданный своими руками инструмент следует нагреть и остудить в масле или в обычной подсоленной воде. Это закалит его и защитит от быстрого затупления. В результате коловорот прослужит долго.
Сверла для коловорота
Современная конструкция коловорота включает в себя возможность замены режущего элемента. Каждое сверло коловорота состоит из обязательных составляющих частей:
- режущего элемента;
- стержня;
- хвостовика.
В зависимости от конструкции и формы режущего элемента сверла, они подразделяются на разные виды.
Центровые сверла
Используются при высверливании глухих отверстий в торцевой поверхности детали. Режущий элемент центрового сверла представляет собой плоскую лопатку с шилообразным острием по центру. По радиусу располагается боковой дугообразный резец. В процессе получения отверстия режущий элемент центрируется при помощи острия, а древесина обрезается по окружности боковым резцом.
Винтовое сверло
Имеет стержень в форме винта, заканчивающегося на конце двумя острыми резцами, именуемыми дорожниками. Ввинчивается в поверхность посредством конусообразного винтового жала (заглубителя), а боковые резцы подрезают обрабатываемую поверхность.
Сверла с переменным диаметром
Размер высверливаемого отверстия регулируется в пределах, установленных конструкцией. Распространено использование двух видов ножей: с размером, составляющим от 12 до 38 мм. и от 22 до 75 мм. в диаметре.
Сверла для зенковки
Стержень имеет форму конуса с продольными канавками, направленными к центру. При его помощи рассверливается верхняя часть уже имеющихся отверстий, подготавливая их под головки болтов и шурупов.
Отвертка
Насадка – отвертка, вставляемая в патрон коловорота вместо сверла, облегчает процесс закручивания и откручивания крупных шурупов, в том числе старых без риска их повреждения.
Кирпич
Для сверления материалов такого класса дрель подходит намного лучше из-за меньшей твердости обрабатываемой поверхности. При работе также используют сверла с победитовыми наконечниками, а на глаза надевают защитные очки. Инструмент переводят в ударный режим и выставляют на средние обороты.
Сверление производят с применением нагрузки на сверло. При этом действовать можно более уверенно. Поверхность кирпича значительно мягче, чем у бетона, поэтому сверление происходит с меньшими усилиями. Дрель, работающая в ударном режиме, способна легко справиться с такой задачей.
Установка сверла в коловорот
Безопасность и точность работ коловорота обеспечит использование только качественных сверл, не имеющих трещин и сколов.
Помимо внешнего дефекта сверла, отрицательно скажется на результате работы и неправильное его закрепление в патрон, что приведет к получению иного размера образованного отверстия. Для правильной установки заменяемого сверла в коловорот кольцевой переключатель трещотки ставится в среднее (нейтральное) положение. Одновременно удерживая патрон, рукоять поворачивается по направлению часовой стрелки. Режущий элемент устанавливается в расширенные кулачки, после чего зажимается ими при вращении рукояти в обратном направлении.
Как вытащить сверло из патрона?
Перед извлечением сверла убедитесь, что дрель отключена от розетки, исключите случайное нажатие на кнопку пуска аккумуляторного инструмента. Вытаскивать сверло следует только после полной остановки вращения патрона.
Если дрель оснащена быстрозажимным патроном, действия по извлечению сверла следующие:
- Снять палец с пусковой кнопки.
- Дождаться полной остановки вращения патрона.
- Взять патрон за основание одной рукой. Другой рукой провернуть его против часовой стрелки.
- Когда кулачки патрона разойдутся на достаточное расстояние, извлечь сверло.
- Аккуратно положить сверло на стол, следя, чтобы оно не укатилось.
Если дрель оборудована патроном с ключом, следуют сделать следующее:
- Выключить дрель, дождаться остановки патрона.
- Вставить ключ в отверстие патрона.
- Повернуть ключ против часовой стрелки так, чтобы он сдвинул патрон.
- Открутить патрон рукой, чтобы губки освободили сверло.
- Извлечь сверло из патрона.
- Поместить ключ в отверстие на проводе, чтобы не потерялся.
Заточка сверл
Затупленные или неправильно заточенные сверла создадут рваную неровную поверхность краев отверстия. Поэтому так важно следить за своевременной заточкой сверл инструмента.
Сверла коловорота
Для затачивания винтовых, центровых или сверл с переменным диаметром применяется трехгранный надфиль. Им заостряется только внутренняя сторона сверла. Режущие боковые кромки сверла заостряются при упоре ходового винта в твердую поверхность
Спиральные сверла
Сверла со спиральным стержнем затачиваются при помощи специальных электрических машин, в которые они вставляются кончиком вперед и аккуратно заостряются со всех сторон. Существуют и специально созданные шаблоны, в которые острие помещается под нужным углом и заточка происходит при перемещении шаблона по наждачной бумаге.
