Циркулярная пила. Понятие

Циркулярная пила – это специальный электрический инструмент, позволяющий быстро и ровно распиливать деревянные изделия, фанеру, ламинат и разные доски.

Есть бытовые и профессиональные модели. Первые могут функционировать с паузами. Их двигатель нуждается в перерывах 15-20 минут. Они не выдерживают значительной нагрузки.

У вторых более мощные двигатели. Они могут работать интенсивно очень долгое время. Поэтому их обычно задействуют на производствах.

Для использования в личном хозяйстве применяют бытовые модификации. А держать профессиональные версии невыгодно.

Уровень работ и их виды обуславливаются станиной этого инструмента.

Об элементах станины

Приспособления для циркулярной пилы различны. Основной является станина. Если мощность пилы незначительная (не более 1,2 кВт), такую станину несложно соорудить самостоятельно. На ее длину влияет длина материала, идущего на распил.

Для привода сгодится электрическая дрель «Бош», ее параметр — 0,85 кВт. Она монтируется под плитой особым кронштейном.

Точность и ровность среза лучше, когда заготовка целиком опирается на поверхность стола. А если стол будет обладать слишком большими параметрами, он заполнит всю рабочую зону. Здесь нужно среднее значение. Высота подбирается по своему росту, чтобы было удобнее работать.

Делаем стол

Когда нужно собрать приспособления для циркулярной пилы своими руками, первым делом создается станина. Она состоит из основы и столешницы.

На конструкцию второго элемента влияет структура крепежа рабочего диска.

Процесс создания ключевого приспособления для циркулярной пилы проходит в несколько стадий. Они изложены далее:

1. Из фанерного листа создается заготовка функционального стола (столешницы). Работа идет по выбранным параметрам. На листе карандашом по линейке ставятся разметки. Лист распиливается лобзиком. Кромки обрабатываются фрезером. Созданная заготовка шлифуется.
2. На нижней плоскости столешницы обозначаются метки для пилы. Переворачивается сделанная заготовка. На предполагаемый участок ставится пила, в которой отсутствует диск. Обозначаются параметры подошвы.
3. С помощью фрезера в этом материале создается проем 8-10 мм по обозначениям посадочного участка.

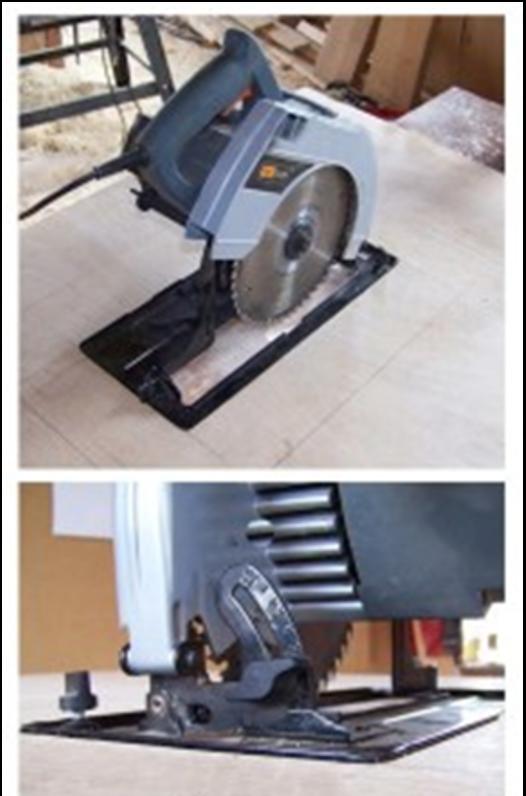

4. Примерка пилы. При надобности параметры корректируются. Затем обозначают участки ее крепежей и прорезь для ее диска. Если материал будет распиливаться под различными углами, это нужно учесть при обозначении прорези. Она получит сечение в форме трапеции. Вершина устремится вниз.
5. Карандашом обозначаются ребра жесткости. К ним позже присоединятся ножки.
6. Работа над ребрами жесткости. Для их создания применяются доски 5 х 10 см. Они размещаются по периметру на дистанции 7-10 см от крайней стороны стола. Доска прикладывается к столешнице. Обводится с двух сторон. По линейке размечается ее основная линия. На ней отмечаются позиции саморезов. Они таковы: 5 см — от крайней стороны каждого из имеющихся ребер. При этом соблюдается дистанция 15-20 см по целой длине ребра. Просверливаются сквозные дырки по созданной разметке.
7. Устраиваются продольные ребра жесткости. Для этого размечаются и распиливаются доски. Они приклеиваются к столешнице. Поджимаются струбцинами.
8. Делается разметка боковых ребер жесткости. Доски распиливаются и приклеиваются, как в п. 7.
9. Струбцины удерживаются. Конструкция протягивается с использованием саморезов по созданным отверстиям, которые предварительно просверливаются снаружи. Так шляпки саморезов целиком утопятся в столешнице.
10. Ребра жесткости стягиваются друг с другом двумя саморезами на 5 см. Стягивание идет со всех сторон. Струбцины устраняются. Получается столешница.



Как изготовить шаблон для направляющей своими руками?

Когда понадобится произвести длинные распилы с помощью подобной пилы, надо будет потратить достаточно большое количество времени на то, чтобы выполнить все замеры, необходимые для того, чтобы установить направляющую по отношению к линии разметки в точном соответствии с шириной основания конструкции.

Для того чтобы упростить данную процедуру, нужно выпилить шаблон из ДВП, который равен по ширине расстоянию от крайней части основания инструмента до внутреннего края диска пилы. Далее обрезается шаблон по длине основания инструмента. Для того чтобы использовать шаблон, надо совместить его край с меткой пропила в изделии, а к другой стороне приставить прямую направляющую и закрепить ее струбциной.

Далее надо повторить данную процедуру на второй метке пропила с другого края заготовки, распил которой производится. Такие шаблоны можно изготовить для циркулярной пилы или электрического лобзика.

Создание ножек

Сборка полноценного приспособления для циркулярной пилы не ограничивается указанными стадиями.

Для ножек потребуется доска 5 х 10 см. Их высота 1-1,2 м.

Доска срезается по продольному вектору. При этом соблюдается незначительный угол с одной стороны.

Ножки примеряются к столешнице. При монтаже они должны находиться немного враспор.

Крепятся они снаружи ребер жесткости. Метод крепления – болтовой. Чтобы усилить их устойчивость, понадобятся стяжки. Для них нужен брусок 5 х 5 см.

Ручная пила помещается в созданный ранее паз с нижней зоны столешницы. Подошва фиксируется болтами. Диск ставится в прорезь.

Стол покрывается лаком в 3-4 слоя. Это мера против влаги.

Вопрос торцевания

Приспособление для циркулярной пилы для торцевания особо полезно, когда нужны качественные поперечные распилы.

Такое устройство можно сделать самостоятельно по предложенной технологии:

1. Собирается основание. К верхней зоне фанеры с параметрами 1,8 х 30 х 122 см приклеиваются две параллельные планки 2,5 х 5 см. Они притягиваются шурупами.
2. К ним крепятся уголки (их материал – алюминий). Метод крепежа – шурупы с потайной головкой. Угол крепежа – 90 градусов. Крепление происходит параллельно на расстоянии, идентичном ширине основы пилы.
3. Инструмент настраивается так, чтобы подпилить планки на маленькую глубину в основании.
4. Устройство фиксируется струбцинами. Под уголки помещается заготовка. Делается пропил.

Если пила плохо идет, этот участок можно промазать парафином, но тонким слоем.

Как сделать приспособление своими руками

Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.

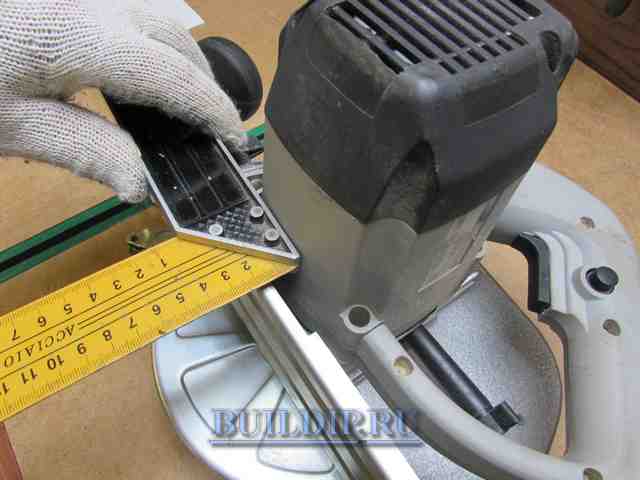

Снятие нужных размеров циркулярной пилы.

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.

Заготовки для сборки приспособления для поперечного реза дисковой пилой.

Замерьте расстояние от режущего диска до края подошвы.

Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.

Прикрутите с обратной стороны упорный брусок и зафиксируйте приспособление на верстаке.

Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.

Начертите на бумаге шаблон кулачка эксцентрикового зажима.

Чертеж эксцентрикового зажима.

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.

Выпилите заготовку электролобзиком.

Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».

Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.

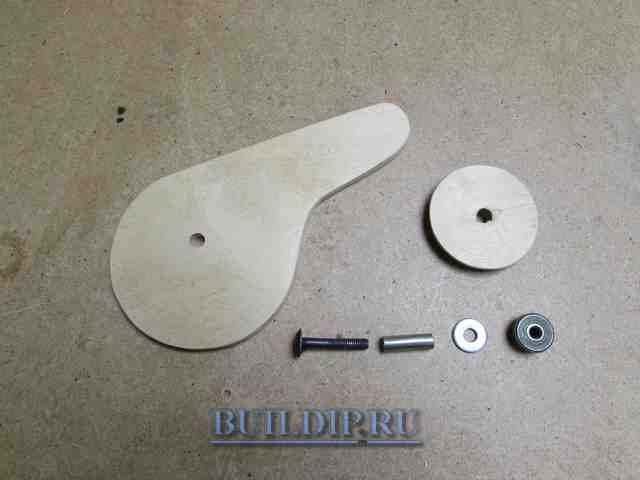

Готовый эксцентрик из фанеры.

Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.

Схема сверления отверстий.

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.

Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.

Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.

Пример использования приспособления для поперечного реза ручной циркулярной пилой доски меньшей ширины.

При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.

Вопрос по длинным распилам

Создание приспособления для ручной циркулярной пилы, которое поможет делать длинные распилы, актуально для многих домашних мастеров. Оно замечательно упрощает работу.

Его сделать просто. Берется ДВП. Из этого материала выпиливается образец. Он идентичен расстоянию от крайней стороны основы инструмента до крайней части диска изнутри.

При резке нужно полагаться на длину основы инструмента.

Совмещается край образца с обозначением пропила на рабочей заготовке. Ко второй стороне прикладывается прямая деталь. Это направляющая. Она фиксируется струбциной.

На второй разметке эта операция дублируется, но с противоположной стороны заготовочного изделия.

Для создания шаблона оптимально применять фрезер или лобзик.

Как сделать самодельные приспособления для циркулярной пилы?

Материалы и инструменты, которые понадобятся:

1. Текстолит или фанера.
2. Шурупы с потайными головками.
3. Опорные бруски.
4. Струбцины.
5. Двухсторонний скотч.
6. Оргалит.
7. Силиконовый спрей.
8. Алюминиевые уголки.
9. Парафин.
10. ДВП.

Изготовление направляющей

Фанерный лист, который имеет ровные по длине заводские грани, может быть использован для изготовления направляющей шины. Для этого надо от листа отрезать полоску шириной, равной максимально возможной ширине циркулярной пилы. К получившемуся значению нужно добавить 20 см. Длина данного листа должна быть немного больше максимальной длины материала.

Прежде всего нужно отступить 6-7 см от заводской кромки на подготовленном куске фанеры и отрезать полосу. Эта полоска будет линейкой, вдоль которой будет перемещаться станина пилы подобного типа. Часть отрезанного листа фанеры, которая осталась, послужит основанием, на котором будет закрепляться линейка. Вдоль линейки перемещается пила в процессе резки.

Важно позаботиться о том, чтобы высота линейки равнялась толщине станины пилы.

Далее понадобится установить линейку на основание. Она закрепляется на расстоянии 10 см от края. Расстояние может быть и меньше, однако оно должно быть достаточным для использования струбцин.

Заводская грань обязательно должна направляться в сторону, где будет производиться резка. Направляющая приклеивается к основанию и дополнительно крепится шурупами.

В конце нужно удалить лишнюю часть основания. Это можно сделать с помощью использования циркулярной пилы. Изготовленная грань на основании будет такой же ровной по длине, как и грань фанерного листа на линейке.

С подобной направляющей очень просто работать. Основание с линейкой закрепляется на заготовке, к примеру, на ДСП. Закреплять можно с помощью использования нескольких вариантов. В первом способе отрезаемая часть листа будет располагаться со стороны диска пилы, во втором способе – под основанием, на котором закрепляется направляющая линейка.

По длине листа делается 2 метки со стороны, которая соответствует указанным способам резки, на расстоянии, где располагается рез. Расстояние между метками должно быть максимальным. При этом важно учитывать толщину диска.По двум меткам устанавливается основание линейки и закрепляется струбцинами. Глубина губок струбцины должна обеспечивать их монтаж так, чтобы в конце реза пила могла свободно выйти за пределы листа.

Если направляющая линейка имеет большую длину, то поперечный рез делать не слишком удобно. Потому целесообразно изготовить конструкцию, которая будет иметь меньшую длину. К примеру, для корпусных шкафов, которые имеют ширину 60 см, понадобится изготовить направляющую длиной 1 м.

Подобные приспособления подойдут исключительно для работы с материалами, имеющими большую ширину и длину. Разрезать доску на ровные брусья данной конструкции невозможно.

Конструкции для циркулярной пилы, которые помогут сделать точный распил

Если диск пилы подобного типа будет оставлять на краях распила рваные волокна и сколы, то можно попробовать изготовить конструкцию для получения нулевого зазора. Понадобится вырезать кусок твердого оргалита, который имеет толщину 6 мм. Далее нужно отвести диск, поднять защитный кожух и приклеить к основанию отрезанный кусок. Сделать это можно с помощью использования двухстороннего скотча. Далее включается пила и диск медленно погружается в твердый оргалит, чтобы была возможность получить пропил с нулевым зазором.

На полученном основании надо будет пилить с маленькой подачей.

Можно сделать и специальный шаблон. Если изготовить шаблон, то можно будет производить точные распилы в любом месте. Конструкция, предназначается для досок шириной 15 см, но нетрудно подогнать приспособление под любые размеры или углы.

https://youtu.be/7sWCaSTCox8

Конструкция изготавливается с маленьким припуском, после чего прижимается пила к упору и удаляется край основания до конечной длины. Удаленный край конструкции определяет линию, по которой пила подобного типа будет производить пропил. На доску метка ставится в том месте, где нужно ее отпилить. Далее нужно прижать нижний упор изделия к кромке материала и выровнять край основания по метке распила. Проводя инструмент через конструкцию, можно будет нарезать доски с высокой точностью.

Решение вопроса со сколами

Если в работе от диска получаются сколы, не обойтись без следующего приспособления для ручной циркулярной пилы, своими руками собранного.

Технология:

1. Вырезается элемент оргалита. Его плотность 6 мм. При резке нужно ориентироваться на ширину основы инструмента.
2. Диск отводится. Поднимается оборонительный кожух. К основанию двусторонним скотчем присоединяется результат п. 1. После этого пила запускается. Диск плавно помещается в оргалит. Получается нулевой зазор в работе.

Пилить следует с незначительной отдачей на созданном основании.

Подробная инструкция для изготовления

Чтобы сделать шину для циркулярки самому, необходимо заранее ознакомиться с основными правилами ее изготовления.

Из фанеры

1. Отключить дисковую пилу от источника электроэнергии.
2. Измерить расстояние от диска пилы до паза, который находится на опорной платформе.
3. Обрезать фанерную полоску таким образом, чтобы ее ширина была на миллиметр меньше расстояния, полученного в прошлом пункте.
4. Закрепить полосу к широкому фанерному отрезку.
5. Вторую полосу прикрепить параллельно к основанию инструмента.

Важно! Прежде чем самостоятельно делать направляющую, необходимо создать чертеж с точными расчетами.

Шина из алюминиевого профиля

Некоторым людям хочется сделать более прочную и качественную конструкцию. Для этого они используют алюминиевый профиль. Единственное серьезное отличие таких изделий от фанерных заключается в том, что в направляющий зазор устанавливается П-образный профиль из алюминия. С его помощью удается в разы повысить жесткость всей конструкции. Благодаря этому увеличивается и точность среза.

При создании алюминиевых шин в качестве ограничителей часто используется толстая фанера. Однако вместо нее лучше установить несколько пластин из фторопласта. Этот материал более эффективен, так как у него низкий коэффициент трения.

Другие разновидности

Если рельсовое стусло будет использоваться в циркулярной пиле, прикреплять его надо при помощи металлических шпилек или болтов. Устанавливать конструкцию надо повыше, чтобы она не соприкасалась с рабочей поверхностью.

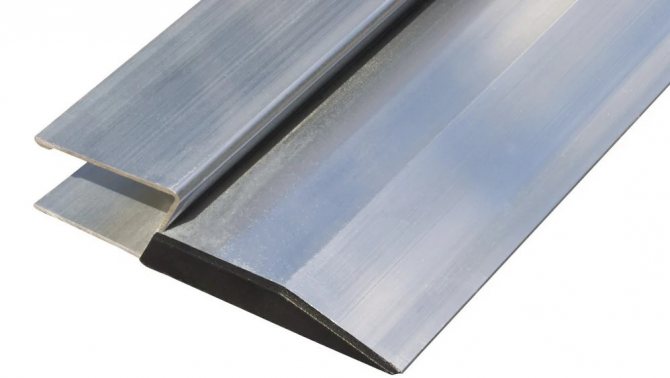

Дополнительная информация! Некоторые в качестве направляющей шины используют линейку из строительного правила. Однако такая конструкция не очень удобна, так как ее надо настраивать перед каждым использованием.

Шипорезное устройство

Шипорезное приспособление для циркулярной пилы увеличивает КПД и точность производства шипо-пазовых соединений. Они участвуют в сборке различной столярной продукции: мебели, дверей, рам, каркасов и т. д.

Благодаря такому устройству:

1. Заготовки располагаются без перекосов.
2. Операции повторяются скрупулезно.
3. Итоговый результат имеет высокое качество.

Такое устройство можно приобрести или сделать своими усилиями. Специалисты рекомендуют первый вариант. Это полноценная гарантия достижения превосходного результата.

Часто покупают такие модели: Felisatti FTJ и Festool VS 600 GE.

Это надежная и проверенная техника.

Полезные советы

• Необходимо использовать специальные шаблоны-заготовки. С их помощью удастся быстро делать одинаковые детали.
• Перед началом работы надо заранее все отрегулировать и настроить. Только на правильно настроенном инструменте удастся качественно резать древесину.
• Не стоит работать за циркулярной пилой слишком долго. Инструмент надо периодически отключать, чтобы он не перегревался.
• Нужно надежно прикрепить шину. Нельзя, чтобы она скользила по рабочей поверхности. В качестве креплений можно использовать болты или шурупы.
• Если во время распиливания циркулярка начала резко сбрасывать обороты, ее надо отключить. Такое часто случается, когда инструмент долгое время беспрерывно работает и начинает перегреваться.

Важно! Если понадобилось выпиливать ровный срез, надо обязательно использовать направляющию. Без нее сделать это довольно сложно.

Циркулярная пила — незаменимый инструмент, который позволяет быстро нарезать изделия из дерева. Люди, которые хотят выполнять работу качественно, должны пользоваться специальными направляющими. Такие конструкции можно приобрести или сделать самостоятельно.

Вопрос затачивания

Циркулярную пилу нужно затачивать, когда появляются такие симптомы:

1. С ней становится тяжелее работать.
2. От нее на материале остаются черные следы.
3. Возникает противный запах и дым.

В идеале ее затачивать необходимо на профессиональном станке. Если его нет, понадобится приспособление для заточки циркулярных пил.

Необходимый набор для работы:

1. Тиски.
2. Напильник с плоской функциональной стороной.
3. Брус.

Работать следует в перчатках.

Этапы заточки:

1. Жесткая фиксация диска. Он вынимается из пилы и крепится в тисках. При этом применяются деревянные плашки. Можно его оставить в пиле, но между его зубцами воткнуть брусок. Брусок упирается в какую-нибудь поверхность.
2. Начальный зубчик маркируется.
3. Напильником обрабатывается задняя часть зуба. Им нужно провести несколько раз по ней. Усилие при этом небольшое. Каждый зубчик затачивается по очереди. Движения при этом равномерны, количество проведений напильником одно и то же.
4. Обрабатываются передние части зубов. Принцип тот же.

Острия зубов должны быть перпендикулярны поверхности диска.

Затем все зубья осматриваются на наличие дефектов. Кромки не должны блестеть. Если это так, они плавно подтачиваются напильником.

После этого диск проверяется в деле. Он помещается в пилу. Она включается. Используется пробный брусок. Если пил легкий, ровный и тихий, значит заточка качественная.

В ином случае нужно проверить высоту зубцов. Для их выравнивания надо поднести маркер к рабочей кромке. Потом диск должен пройти весь оборот в другую сторону от вращения. На всех зубцах остается отметка. По ней можно выравнивать их высоту. Самые высокие зубья аккуратно обрабатываются напильником.
