Распространенным инструментом является ударная отвертка. Важно понимать, в чем преимущество изделия и отличие от обычной конструкции, почему профессионалы выбирают ударно-поворотное устройство и как правильно подобрать качественную модель, чтобы пользоваться ею долгие годы.

Что такое ударная отвертка?

Этот инструмент, приспособленный для определенного вида работ. Силовая отвертка ‒ это общетехническое механическое устройство, которое правильно называть ударно-поворотной отверткой. Ее используют как на производствах, так и в домашних условиях для проведения бытовых ремонтных работ. Ассортимент и функциональность подобных инструментов регулярно расширяется.

Устройство ударной отвертки

Простой по конструкции агрегат состоит из немногочисленных деталей. Описывая, как выглядит ударная отвертка в собранном и разобранном виде, отметим, что основная часть создана из высокопрочной стали. Ручка может иметь резиновую накладку для того, чтобы устройство не скользило в руке. Внутренняя часть состоит из шайбы, шплинта ‒ управляющего механизмом, оси для замены рычага, пружины и двух стальных шариков. Конец рукоятки имеет плоскую форму, на съемном отрезке инструмента устанавливается жало. Современные виды отверток оснащены реверсом. В комплектах имеются длинные или простые 25 мм биты от 2 до 6 шт.

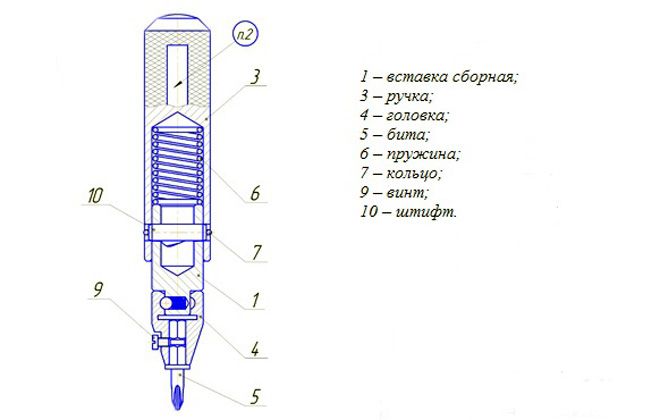

устройство ударной отвертки

Принцип работы ударной отвертки

Простой механический инструмент удобен при использовании. Нужно выяснить, как работает ударная отвертка, в чем заключается механизм действия. Применение агрегата не требует специальных знаний и умений. Воспользоваться устройством может каждый. Инструмент устанавливают под прямым углом жалом в резьбу винта или болта. Аккуратным, точным движением, наносят удар молотком по внешнему основанию отвертки. При ударе резьба на гайке прокручивается на 1-2 мм в сторону своей оси. Наносят несколько ударно-поворотных движений, чтобы открутить прикипевшее крепление.

Стержень

Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано”CR-V” или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.

Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.

Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.

Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.

Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.

Для чего нужна ударная отвертка?

Каждый технический инструмент имеет свое функциональное предназначение. Ударная поворотная отвертка используется для откручивания крепежных устройств. Усовершенствованные модели с установленным реверсом, не только отворачивают винты, но и закручивают саморезы. Ручной механизм применяется в слесарных работах, автомобильной промышленности. Ударно-поворотная конструкция успешно используется в домашних условиях при ремонтных работах санитарно-технического оборудования. Ударная стальная отвертка эффективна при разборе моторных двигателей.

Как выбрать ударную отвертку?

Строительные рынки, гипермаркеты предлагают огромный выбор инструментов разнообразного профиля. Не знаете, какую ударную отвертку выбрать для ежедневного профессионального использования, тогда перед покупкой необходимо ознакомиться с предложенными вариантами и брендами изготовителями. Рекомендации по выбору:

  1. Определитесь, для каких целей нужна отвертка. Для ежедневного применения приобретайте инструмент с мощной рукояткой в резиновом кожухе.
  2. Модели с реверсом выполняют две функции: монтаж и демонтаж крепления.
  3. Для профессиональной деятельности подходит комплект с большим количеством разных насадок.

Биты для ударной отвертки

В комплекте с инструментом, в зависимости от модели и бренда изготовителя предлагается от 2 до 20 бит разного формата. Ударно поворотная отвертка оснащена в комплекте двумя разновидностями насадок: крестовой и плоской. Состав, из которого изготовлена насадка, имеет большое значение при работе. Биты из никеля и хрома обладают повышенной прочностью и продолжительным сроком эксплуатации. Насадки, созданные из некачественного сырья, при применении деформируются и ломаются. Стоимость ручного инструмента зависит от материала, количества бит, производителя.

Как выкрутить прикипевший крепеж

Если отвертка не помогла, используйте такие методы выкручивания крепежа:

  1. Нагрейте болт при помощи паяльника. Хорошо, если в наличии есть промышленный фен. Подойдут и паяльная лампа, газовая конфорка. Когда изделие как следует разогреется, постарайтесь его выкрутить. На форумах можно встретить советы народных умельцев поэкспериментировать с резким перепадом температур. Действительно, в определенных случаях результат получается ожидаемый. Но иногда винт ведет в сторону и приходится его буквально выламывать.
  2. Около головки болта, по окружности соорудите самодельный бортик из воска или пластилина. В полученную чашу выложите кусочек цинка, залейте серную кислоту. В гальваническом компоненте кислота уничтожит с устаревшего болта ржавчину. Кроме этого, на поверхности цинка восстановится железо. Не переживайте – гайку и болт кислота не разъест. Подождите всего сутки, и крепеж удастся спокойно демонтировать.

*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Одним из самых популярных инструментов является отвертка. Она становится незаменимым помощником для электриков, компьютерщиков, автослесарей и домашних мастеров. Но в каждой сфере требуется модель с особыми параметрами. Сегодня производители предлагают потенциальным покупателям разные наборы. Они отличаются количеством предметов, размерами инструмента, типом рабочей части и ценой. Правильно сделать выбор помогут рекомендации экспертов.

Рейтинг ударных отверток

Профессионалу необходимо иметь в арсенале качественный, крепкий инструмент. Перед приобретением, чтобы выбрать подходящую для работы модель, надо ознакомиться с характеристиками предложенного товара. Обзор популярных фирм изготовителей ударной реверсивной отвертки:

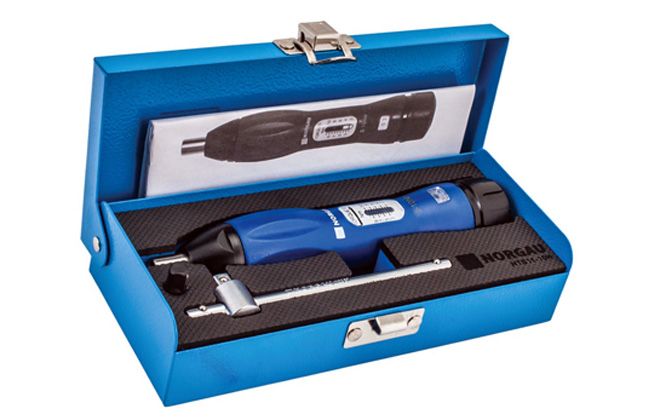

  1. NORGAU ‒ изготовлена из хромомолибденовой стали, крепкая, имеет продолжительный срок эксплуатации и два вида бит: шлиц и шестигранник.

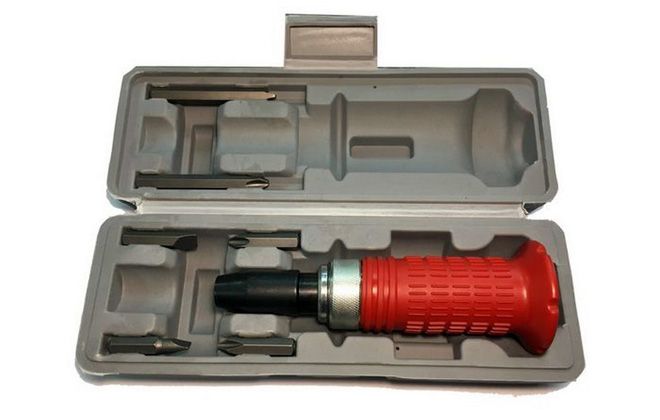

  2. FIT
    ‒ реверсивная отвертка с прямым и крестовым видом шлица сделана из высокоуглеродистой стали с резиновой рукояткой, имеет 6 видов бит.

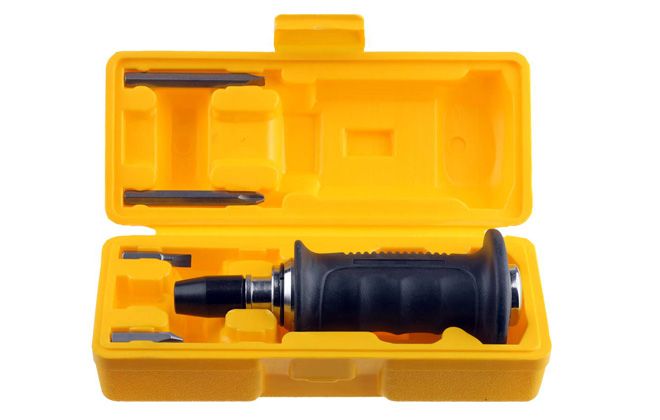

  3. Stayer
    ‒ отвертка от немецкого производителя имеет закаленные ударные биты двух видов.

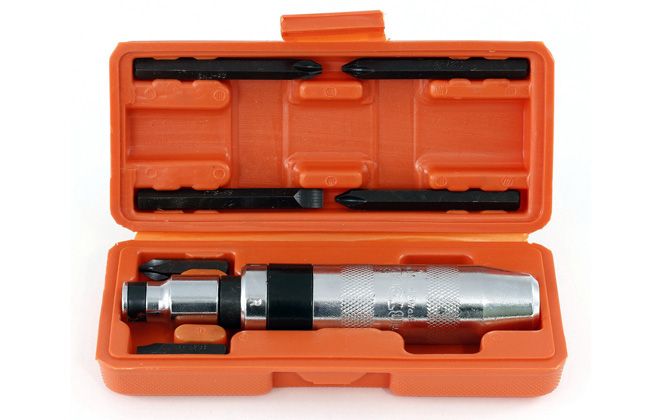

  4. VIRA
    ‒ изделие из хромованадиевой стали с крепкой резиновой прослойкой на ручке, в комплекте 6 насадок.

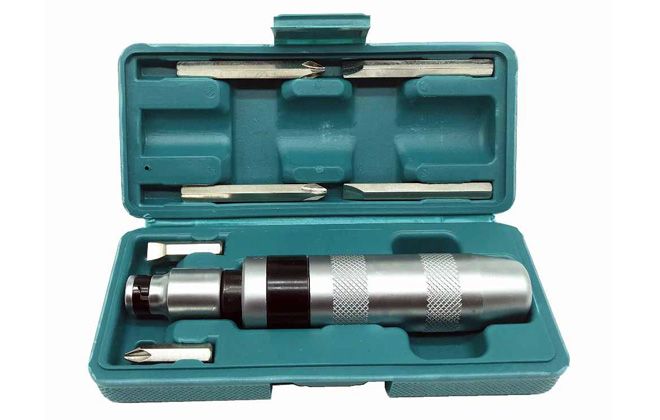

  5. TOREX
    ‒ страна изготовитель Польша, оснащена отвертка магнитным наконечником, используется в быту.
  6. Ударная отвертка Jonnesway
    ‒ сделана из высокопрочной стали, оснащена граненой насадкой для поворота рожковым ключом, имеет удобную резиновую ручку, изготовитель гарантирует длительный срок использования.

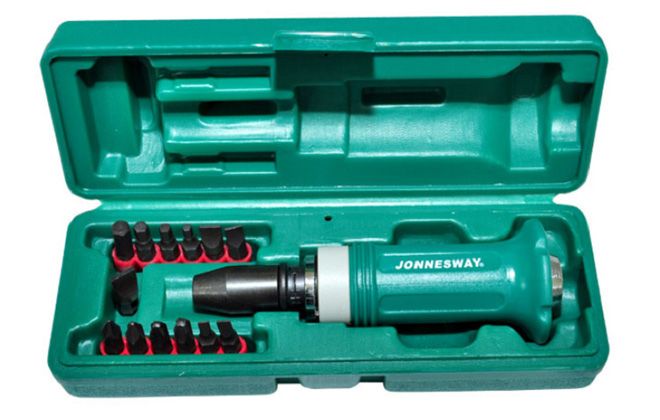

  7. ударная отвертка Jnonnesway копия

Отличительная черта

Данная модель отличается от обыкновенного ручного устройства только усиленным корпусом, который изготовлен из металла с примесью хромованадиевого сплава и своей толщиной. Он в несколько раз больше, чем традиционный инструмент. Благодаря переключению вращающего момента, продукт получил название реверсивный.

Читать также: Подъемник опрокидыватель своими руками

В комплектацию отвертки входит от 2 до 4 бит. Они имеют крестовой и плоский наконечник. Насадки устанавливаются по тому же принципу, который используют при работе с простыми отвертками.

Самой главной отличительной чертой является жало:

  • оно полностью проходит длину, начиная от шлицов и до конца рукоятки;
  • изготовлено из цельного куска метала;
  • выполнено из стали высокого качества.

При производстве жала недопустимо использование стыков и сварочных соединений. Данная деталь отвертки имеет форму шестигранника, а на пятке ручки устройства может находиться квадрат или шестигранная фигура под ключ.

При выборе насадок в первую очередь нужно обратить внимание, из какого метала они выполнены. Самыми прочными считаются сплавы:. К ручному инструменту производитель прикладывает русскоязычную инструкцию

К ручному инструменту производитель прикладывает русскоязычную инструкцию.

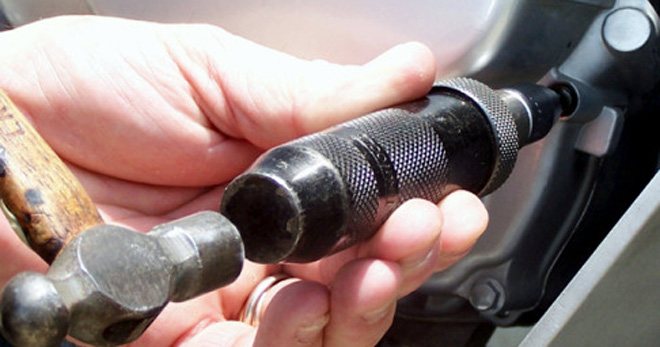

Как пользоваться ударной отверткой?

При любых ремонтных и технических видах работ необходимо соблюдать технику безопасности. Есть рекомендации, как правильно пользоваться ударной отверткой при отворачивании винта. Чтобы приобретенный инструмент прослужил долгое время надо ознакомиться с инструкцией по эксплуатации и выполнять все советы.

  1. Приготовьте инструменты: ударную отвертку, набор бит, молоток.
  2. Выполняйте работу в перчатках, для профилактики травм и загрязнения.
  3. Новую отвертку проверьте на наличие смазки, при сухом механизме ‒ смажьте смазкой МС1000.
  4. Вставьте нужный размер биты в соединительную часть.
  5. Шляпку винта очистите от пыли и грязи.
  6. Поставьте жало отвертки в резьбу винта перпендикулярно, под прямым углом.
  7. Не очень сильным ударом молотка нанесите точечный удар по пятке отвертки.
  8. Повторите несколько раз, чтобы обойма продвигалась вдоль своей оси.
  9. При свободном движении самореза, откручивайте винт отверткой.

Основные правила работы с инструментом, что нужно знать

Несмотря на то что корпус изготовлен из прочного хромванадиевого сплава работая с ударной отверткой нужно, знать несколько правил:

  • Ударная отвертка принцип работы, которой основан на одновременном вращении и ударе необходимо плотно вставлять, в головку винта, в противном случае шлиц просто свернется, и дальнейшее извлечение винта будет весьма проблематичным.
  • Для достижения наилучшего результата необходимо «подготовить» извлекаемый винт – смочить его автомобильной тормозной жидкостью, или керосином, эти жидкости проникают глубоко внутрь соединения и дают возможность с меньшими усилиями извлечь винт.
  • При работе с ударной отверткой не нужно прикладывать чрезмерные усилия, достаточно иметь стандартный молоток в 300 или 500 грамм.
  • Наносить удары нужно легко, но жестко, без наклона молотка и тыльника отвертки в сторону, удар должен быть жестким.
  • После каждого удара рекомендуется проверять наличие хода винта, как правило, достаточно одного-двух ударов, чтобы винт поддался.
  • Во время работы отвертку необходимо плотно удерживать в руке, ни в коем случае не допускать ее поворота или изменения угла.

Применение ударной отвертки

И поскольку при работе с ударной отверткой, впрочем, как и при работе с любым инструментом нужно соблюдать правила техники безопасности, все работы рекомендуется проводить в защитных перчатках.

Они скорее всего, не спасут от удара молотком в случае промаха по отвертке, но вот удерживать инструмент будет однозначно удобнее.

Таким образом, использование такого особенного инструмента как ударная отвертка позволяет существенно сократить время и силы при извлечении трудно разъединяемых винтовых соединений.

По сути это очень удобный и необходимый инструмент в арсенале мастерской.

Как пользоваться ударной отверткой, можно посмотреть на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Приветствую Вас!В этом видео я расскажу и покажу на практике, как пользоваться ударной отверткой. То есть, ее применение на практике, для того чтобы аккуратно открутить закисшие болты и при этом сохранить их состояние.Как правило, такой инструмент нам нужен для выкручивания болтов с шляпкой: под крестик ( плюс ), под плоскую отвертку ( минус ), под звездочки и шестигранники

За счет того, что такие болты следует откручивать осторожно — дабы не повредить ( слизать ) грани, а то в противном случае. Придется достаточно помучится, чтобы выкрутить такой болт

И для этих целей, идеально подходит — ударная отвертка

Так как, она лояльно выкручивает и срывает в движение болты. Но обо всем об этом — Вы уведите в самом видео!

И для этих целей, идеально подходит — ударная отвертка. Так как, она лояльно выкручивает и срывает в движение болты. Но обо всем об этом — Вы уведите в самом видео!

Ссылка на это видео:

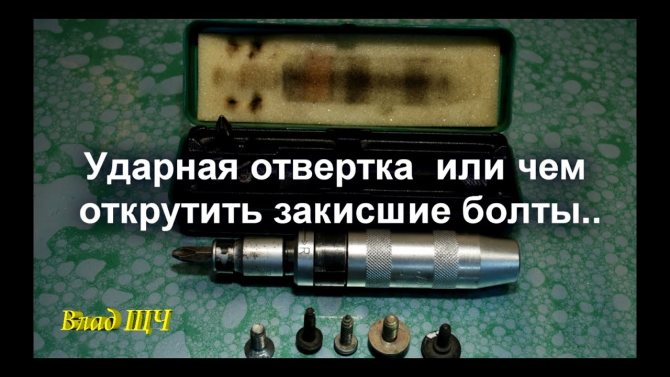

Ударная отвертка как пользоваться или чем открутить закисшие болты

В процессе проведения слесарных работ каждый человек может столкнуться с проблемой в виде заржавевших крепежей. Их можно попробовать выкрутить с помощью обычной отвертки, но не всегда это может получиться. Существует вероятность сорвать шлицы или, что хуже всего, испортить жало инструмента.

Наиболее сложная работа представляет собой демонтаж стальных болтов из металлических оснований. Ржавчина является прочным соединителем между этими двумя элементами, из-за чего разделить их крайне сложно. Но при наличии ударной отвертки данная проблема превращается в небольшую помеху, справиться с которой сможет любой человек.

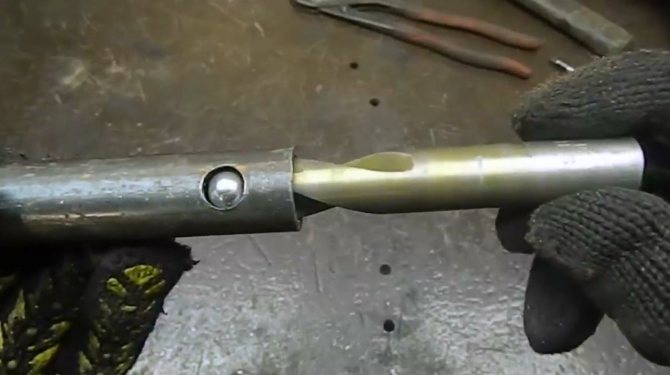

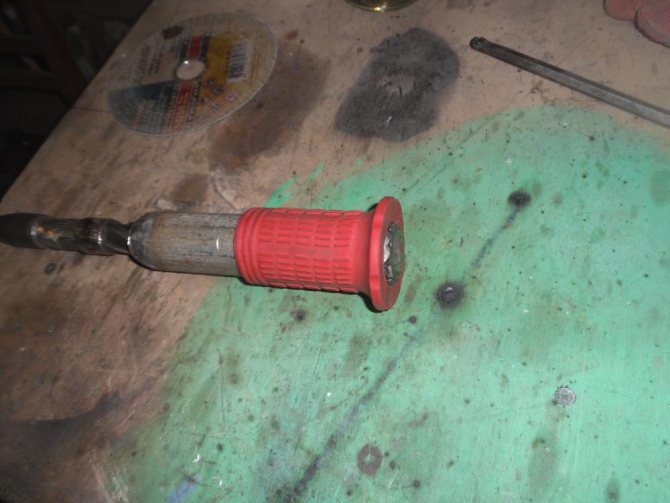

Ударная отвертка своими руками

Многие умельцы используют отслужившие свой срок службы бытовые приборы для изготовления нужных предметов и средств. Ударная отвертка из стартера своими руками ‒ алгоритм изготовления пошагово:

  1. Нужное для работы оборудование: углошлифовальная машинка (УШМ), слесарные тиски, токарный станок, проходной резец, сварка, сверлильное устройство со сверлом диаметром 5 мм, метчик с резьбой М6, керн, винт М6, расточный резец, старый стартер от машины, вороток с четырехгранником, трубка из металла равная по диаметру бендикса, 2 пружины, железные шарики, шайба из металла, молоток, скотч, флакон краски молотковой, перчатки, очки.
  2. Зажмите в тиски якорь.
  3. Выдавите шток.
  4. Наденьте защитные очки.
  5. Отпилите от бендикса часть со шлицами УШМ с отрезным диском.
  6. Отрежьте УШМ четырехгранник от воротка.
  7. На токарном станке с расточным резцом сделайте на круглой болванке из металла ступеньку для установки шлицы от бендикса.
  8. Для закрепления штока зажмите основную часть в тисках.
  9. Сверлильным станком сделайте отверстие, диаметром 5 мм под винт.
  10. Зажмите деталь в тиски.
  11. Проверьте вкручивание винта.
  12. Затяните шток в тиски.
  13. УШМ сделайте средний паз.
  14. Установите шлицевую часть в основание.
  15. Зажмите в тисках.
  16. Сваркой приварите детали вместе.
  17. Постучите шов молотком, для удаления шлака.
  18. Зажмите деталь в трехкулачный патрон токарного станка.
  19. Удалите следы сварки проходным резцом.
  20. Зажмите шток с надетым четырехгранником в тисках.
  21. Приварите детали.
  22. Удалите неровности шва.
  23. Приварите толстую шайбу, впритык к шлицам.
  24. Проточите на станке.
  25. Соберите все детали.
  26. Малярным скотчем обклейте четырехгранник и шлицевую часть.
  27. Молотковой краской покрасьте.
  28. После высыхания, установите шарик с пружиной для фиксации насадок.

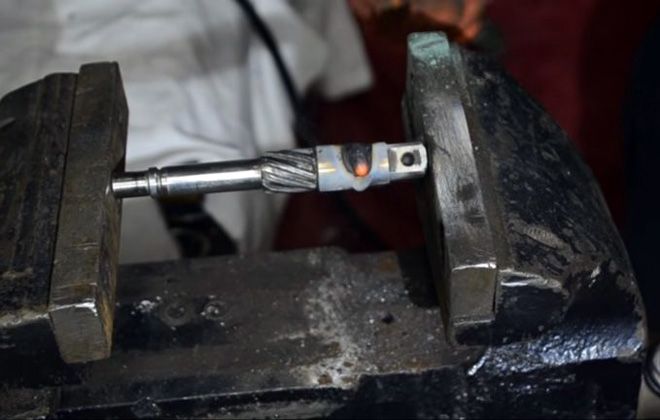

ударная отвертка своими руками

Как разобрать ударную отвертку?

Простое устройство не представляет трудностей при сборе и разборе. Отвертка ударная плоская легко раскладывается на детали и хранится в разобранном виде в специальном футляре с набором насадок. Алгоритм разбора ударно-поворотной отвертки:

  • поворотным движением вытащите биту из рукоятки;
  • подденьте кольцо отверткой или ножом и аккуратно снимите;
  • на рукоятке остается подвижное устройство в виде V-образного паза;
  • внутри подвижного устройства находится пружина и шарики, которые легко вынимаются.

Чем заменить ударную отвертку?

Существует ли аналог, позволяющий заменить инструмент? Ударная крестовая отвертка считается универсальным устройством для откручивания и закручивания застарелого крепления. Конструкция устройства удобная для работы, не требует больших усилий, компактна, имеет небольшой вес, доступна по стоимости. Заменить отвертку можно электрическим гайковертом, но данный инструмент не всем доступен по стоимости и нужен для работы только профессионалу. Ударная плоская отвертка не может быть заменена шуруповертом, так как функциональные свойства и принцип действия у инструментов разный.
