Назначение и применение центраторов для сварки труб

Без надежной фиксации труб при стыковке невозможно получить надежное соединение даже, если сварочные работы проводятся рабочим высокого класса. На ручную установку и фиксацию в нужном положении уходит больше времени, чем на наложение шва. Поэтому при монтаже трубопроводов применяют центратор для сварки, который упрощает и сокращает сроки проведения работ.

Особенности и назначение

При вибрации и смещении незакрепленных труб во время соединения шов получается рыхлым, поэтому может треснуть даже при минимальной нагрузке. Поэтому применение центраторов для сварки труб, по которым перекачиваются агрессивные или опасные для здоровья людей вещества является обязательным. Работа с ними возможна при температуре от -45 до +45˚C. Точность совпадения осей при сборке труб под сварку уменьшает коэффициент сопротивления. Поэтому снижается мощность перекачивающих агрегатов.

Центраторы в зависимости от конструктивных особенностей применяют для стыковки диаметров от 25 до 2000 мм. Основой конструкции является тело, дополненное подставкой или крюком и набором зажимных элементов. Их количество можно менять в зависимости от диаметра соединяемых частей. Оборудование крепится на трубопровод с одной или обеих сторон стыка и стягивается натяжным механизмом, плотно соединяя торцы.

Как выбрать агрегат?

Подбор центратора для сваривания трубопровода является одной из самых трудных задач, чтобы правильно обустроить водопровод, канализацию либо другую коммунальную коммуникацию. Данная конструкция дает возможность ровно соединить одну трубу с другой под правильным углом наклона, благодаря чему шов будет надежным и долговечным.

Существует две основные особенности в этом выборе:

1. Необходимо определить сечение труб. Важно правильно выбирать размер труб с большим диаметром, поскольку он должен быть одинаковым с сечением другой трубы для сваривания. Под работу с малым диаметром понадобится открытое оборудование, для большого – лучше выбирать закрытый агрегат. Последний способ более трудный в управлении, однако надежно фиксирует элементы.
2. При выборе между цепным, звеньевым либо эксцентричным оборудованием, необходимо руководствоваться своими финансами и планируемым объемом эксплуатации. Первый вариант достаточно дешевый, многофункциональный, но не надежный. Второй – золотая середина рассматриваемых агрегатов. Самые дорогие и качественные – это эксцентричные устройства. Их особенность заключается в том, что они облегченные снаружи, что позволяет быстрее и качественнее справляться с поставленной задачей.

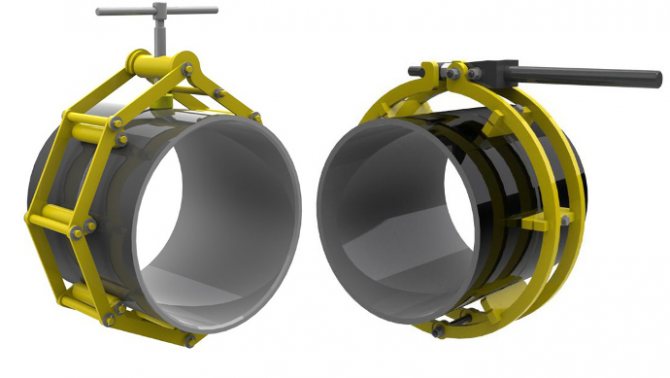

Наружные центраторы для сварки труб

Их маркировка состоит из букв ЦН и числа, обозначающего максимально допустимый диаметр в мм. К распространенным типам относятся:

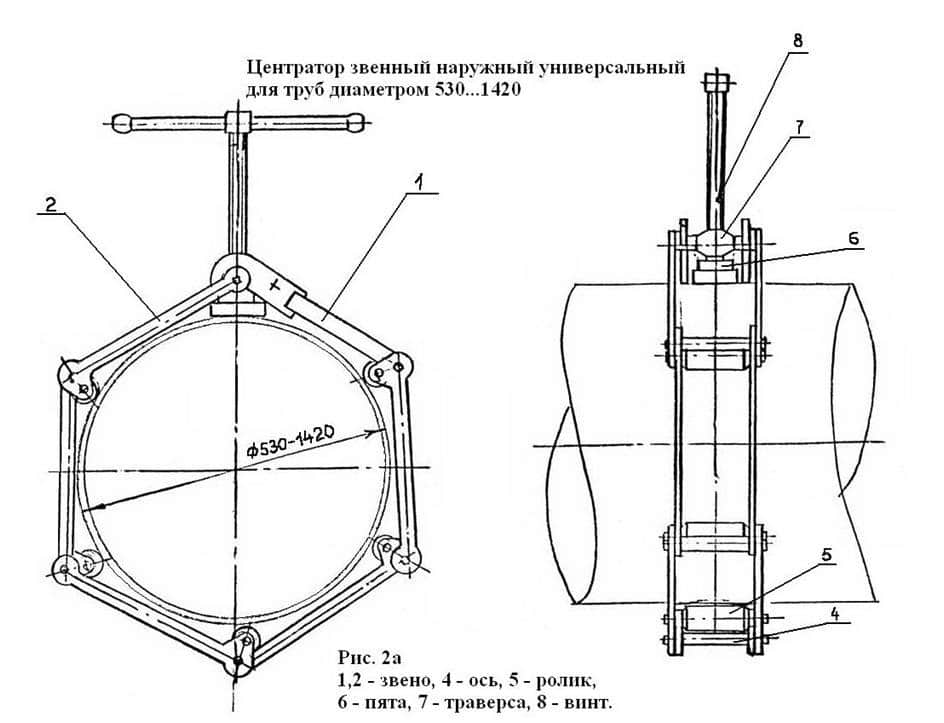

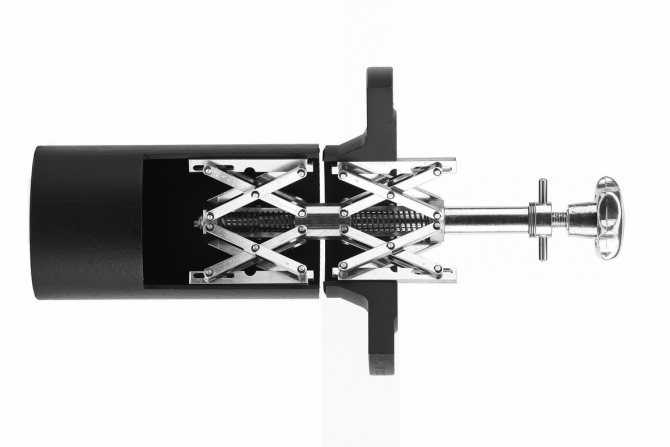

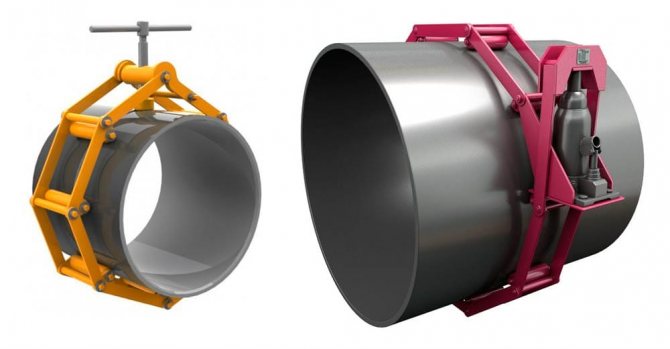

1. Многозвенные центраторы справляются с диаметром до 2 м. Собраны из элементов, соединенных шарнирами. Звенья стягиваются вручную натяжным винтом или гидроцилиндром.Внутренние центраторы чаще используются для стыковки труб больших диаметров

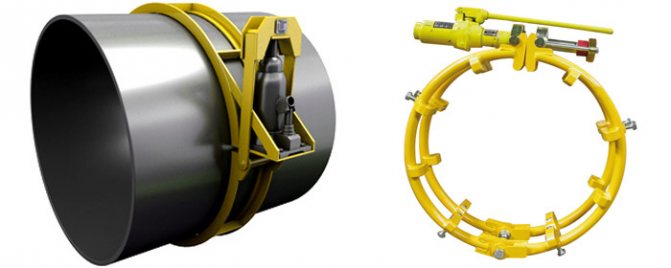

2. Арочные разновидности состоят из двух клемм с откидными элементами, которые во время работы накладываются друг на друга, а затем стягиваются ручным или гидравлическим механизмом. Рассчитаны для работы с трубами диаметром до 0,9 м. Они более долговечны, чем предыдущий вариант, так как нет шарниров, пальцы которых быстро изнашиваются. Число арок выбирается в зависимости от диаметра труб.

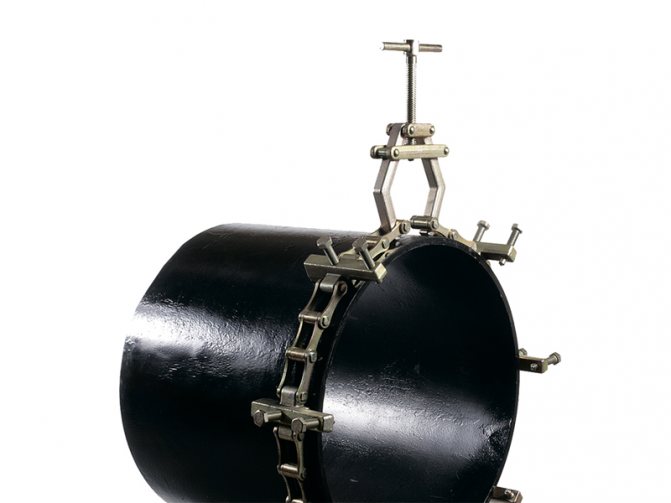

3. Цепные разновидности быстро приводятся в рабочее положение, поэтому применяются для прокладки новых и ремонта аварийных трубопроводов диаметром до 1,4 м. Однако натягивать цепь можно только вручную.

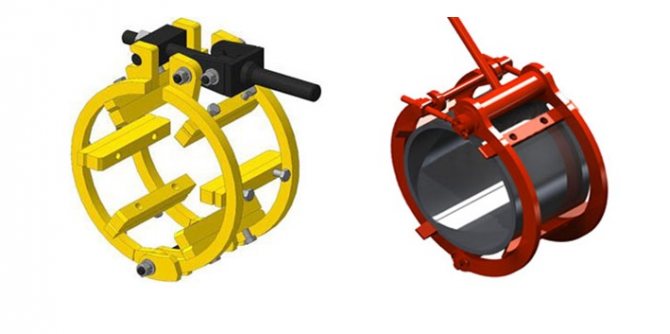

4. Эксцентриковые устройства похожи на арочные, но клеммы стягиваются эксцентриковым зажимом. При работе, от работника требуется высокое мастерство, так как неправильно зафиксированный эксцентрик может отсоединиться во время сварки. К недостаткам относится быстрый износ, из-за чего ослабляется усилие прижима. Сфера применения ограничена диаметрами 0,4 — 0,5 м.

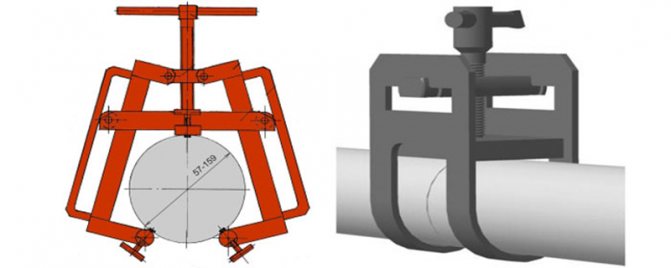

5. Центраторами струбцинного типа стыкуются трубопроводы бытового назначения с небольшим диаметром. Из достоинств отмечается компактность, прижим ручной рычажным механизмом. Форма струбцин бывает прямоугольной или дугообразной.



6. Пружинные типы незаменимы для стыковки обсадных труб под землей, когда бурят скважины. Бытовой вариант применяется для прокладки металлических, полимерных трубопроводов и с ППУ.



Виды центраторов

Существует два способа деления трубных центраторов на подвиды. Их подразделяют исходя из области фиксации и способа закрепления.

По области фиксации направляющий механизм для труб ППУ или металлических может быть внутренний и наружный.

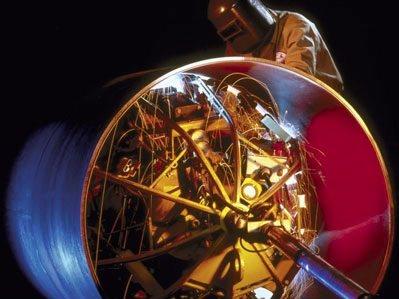

1. Внутренние устройства устанавливают внутри соединяемых отрезков для фиксации в правильном положении труб ППУ или из любых других материалов. Данное оборудование используют, как правило, на трубопроводах большого диаметра. Оно имеет достаточно сложную конструкцию и предусматривает наличие гидравлических насосов, двигателя и фиксирующих механизмов.
2. Наружный центратор обхватывает сварной стык снаружи. Он представляет собой довольно массивный зажим универсальной конструкции. Он более прост и удобен в применении.

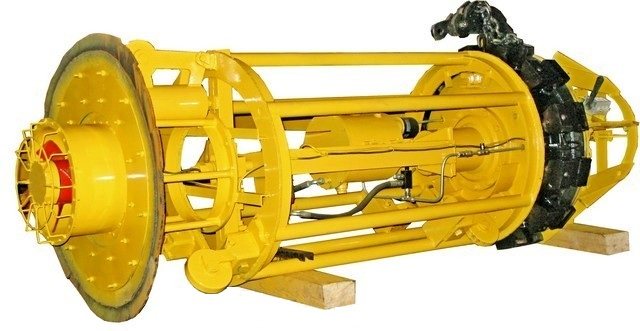

Центратор внутренний

Если внутренние механизмы могут работать только за счет гидравлических насосов, то наружные можно подразделить еще на несколько категорий по способу крепления на стыках труб ППУ или любых других изделий большого и малого диаметра.

• цепные. Вокруг стыка с помощью специальных натяжных закрепляется цепь, которая и фиксирует отрезки для сварки;
• звеньевые. Данное устройство состоит из набора звеньев, которые могут передвигаться и регулироваться, исходя из диаметра трубы;
• эксцентриковые. Такие центраторы состоят из двух металлических дуг, которые стягиваются перемычкой.

Кроме основных, наиболее часто используемых направляющих, существует еще несколько менее популярных устройств:

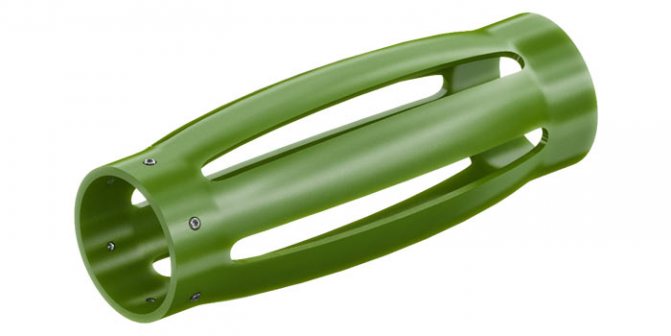

• наружный центратор пружинный обсадной. Используется, как правило, при вертикальном бурении, для соединения труб скважины ППУ. Такое оборудование имеет вид разрезанной по периметру металлической трубы с выпуклостью в местах разрезов. Именно эта выпуклость придает оборудованию пружинный эффект;
• мобильные бытовые устройства для соединения труб ППУ малого диаметра.

Установка агрегата

Установка внешних центраторов несколько отличается от внутренних. Она выполняется более просто и быстро.

Процесс сварки металлических труб с помощью внутреннего центратора

Порядок монтажа внутреннего устройства:

1. Зачищаем соединяемые стыки.
2. Фиксируем агрегат в одном из элементов.
3. Фиксируем пружинный центратор возле края одного из отрезков.
4. Устанавливаем второй элемент вплотную к первому.
5. Запускаем двигатель. Гидравлические насосы сжимают отрезки, выравнивая по уровню за счет внутреннего диаметра.
6. Проверяем правильность соединения.
7. Варим стык.

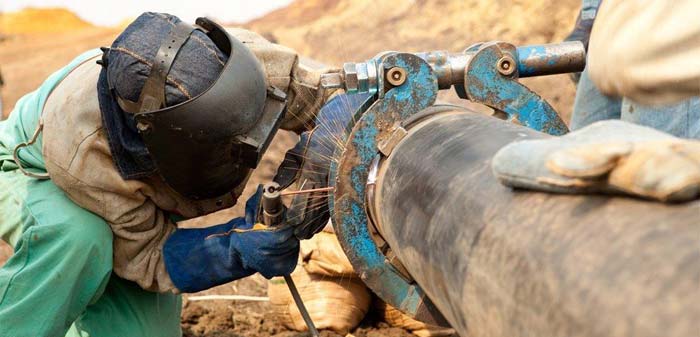

Порядок монтажа наружного устройства:

1. Подготавливаем стыки.
2. Устанавливаем агрегат.
3. Выравниваем отрезки по уровню.
4. Поджимаем болты центратора.
5. Проверяем правильность соединения.
6. Зажимаем натяжные до упора.
7. Приступаем к сварным работам.

Как выбрать центратор?

Выбор центратора для сварки труб, пожалуй, одна из главных задач при обустройстве водопровода, канализации или теплопровода.

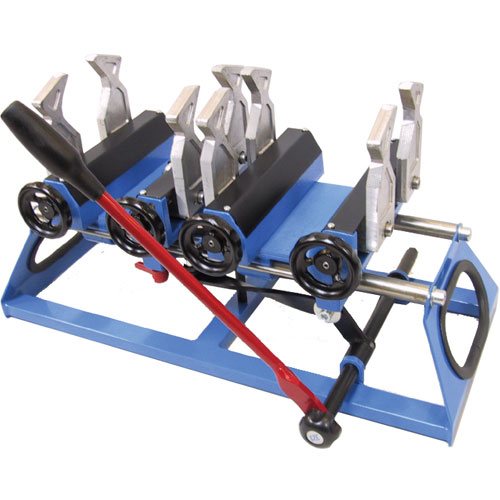

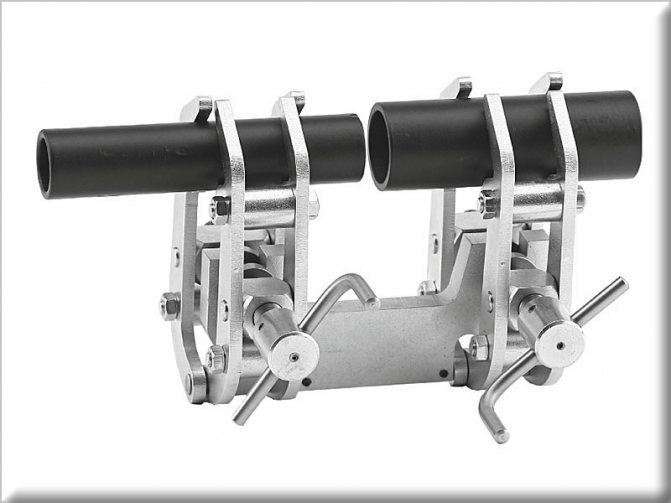

Центратор для сварки полипропиленовых труб

Именно это оборудование позволит герметично соединить трубы и выдержать правильный угол уклона, что является залогом надежности и долговечности любого трубопровода. Нюансы таковы:

1. Определитесь, с трубами какого сечения вам придется иметь дело. Для работы с элементами малого диаметра (до 500 мм) вполне подойдет открытый агрегат. Для соединения изделий от 500 мм лучше использовать закрытое устройство. Оно более сложно в управлении, но обеспечивает более надежную фиксацию.
2. Чтобы выбрать между цепными, звеньевыми и эксцентричными моделями – определитесь с объемом работы и толщиной своего кошелька. Цепные модели – самые дешевые, наиболее функциональные, но наименее надежные. Средними по всем параметрам являются звеньевые устройства. Наиболее дорогие, но наиболее надежные – эксцентричные центраторы. Однако для бытовых трубопроводов выбрасывать 150-200 долларов на вспомогательное оборудование – как минимум не рационально.

Внутренние центраторы для сварки труб

Гидравлический привод этого оборудования обеспечивает внутреннее центрование труб и устраняет прогибы. Они могут появиться под действием собственного веса или от подвижек почвы. Регулировка скорости движения и усилия прижатия зажимов осуществляется с помощью двигателя постоянного тока, установленного на гидроприводе. На трубопроводах с диаметром до 0,3 м возможно применение ручного привода.

При стыковке внутренним центратором его вставляют внутрь трубы, а вторую с помощью грузоподъемного механизма надвигают. Гидроприводом производится прижатие торцов, стык проваривается. Для предотвращения сильного нагрева труб во время наложения шва используется вентилятор. Оборудование извлекается специальной штангой, затем вставляется в следующий стык. Перемещения производятся до окончания монтажа трубопровода.

Основные разновидности центраторов

Все механизмы, которые сегодня представлены в продаже, можно разделить на две категории. Это внутренние центраторы и наружные.

Внутренний центратор для труб, имеет обозначение «ЦВ». Представляет собой гидравлическую установку. Оборудование такого типа распирает края соединяемых труб изнутри, сдвигая среды друг к другу. Преимуществом является возможность использования инструмента для изделий разных диаметров.

Выбор подходящего центратора

Чтобы не ошибиться с выбором, нужно учитывать рекомендации специалистов:

1. Для работы с трубами ППУ большого размера внутренние центраторы вне конкуренции.
2. При диаметре труб превышающем 0,8 м стыковку рекомендуется производить жесткими арочными или многозвенными устройствами наружной установки. При меньших размерах достаточное усилие прижима обеспечат эксцентриковые варианты.
3. Если давление перекачиваемого вещества превышает 5 атм, выбирается центратор с гидравлическим зажимом.
4. При повышенных требованиях к качеству сварного соединения (например, эллипсности) выбирается цепной центратор.
5. По универсальности первое место занимают приспособления цепного типа.

Приобретение центратора необходимо, если приходится часто заниматься прокладкой или ремонтом трубопроводов. Высокая стоимость дополнительного оборудования многократно окупится за счет снижения расходов на ремонт и увеличения срока службы коммуникаций водо и теплоснабжения. Особенно если они проложены под землей.

Из чего состоит и как работает устройство

По своей сути центратор представляет собой устройство соединяющее в идеально ровном положении свариваемые стыки двух труб. Конструкция позволяет использовать его для работы с трубами различного размера. Он легко и быстро монтируется, весит относительно немного.

Центратор наружный для труб любого типа состоит из соединяющего устройства (пластин, струбцин или цепи) и стягивающей части (винтовой ворот, болтовое соединение, гидравлический привод).

Для соединения двух труб следуют простому алгоритму:

1. Зачищают их стыки с помощью угловой шлифмашины, очищают от ржавчины и других загрязнителей соответствующими химическими веществами (нейтрализатор ржавчины, ацетон, уайт-спирит и тому подобное)
2. Одевают центратор на одну из труб, но не затягивают его крепления.
3. Подводят вторую в стык к первой.
4. Передвигают центрирующее устройство на вторую и затягивают с равномерным усилием крепежные элементы
5. Проводится визуальная проверка правильности положения трубопровода и надежности центрирующего устройства.
6. Накладываются швы с помощью газовой или электрической сварки.

По мере наложения шва центрирующее устройство нужно осторожно ослаблять и проворачивать — освобождая рабочую площадь для сварки. Во время этой процедуры нужно быть особо осторожными, так как легко деформировать недоделанный сварочный шов
