Об автомобильных винтовых домкратах: устройство, особенности

В наличии у каждого автолюбителя, как начинающего, так и более опытного, обязательно должен быть набор с необходимыми инструментами, главным из которых является домкрат винтовой. Данная конструкция позволяет менять колесо или поднимать транспортное средство для того, чтобы провести техническое обслуживание. На сегодняшний день существует множество подъемников, но наибольшую популярность приобрел механический винтовой домкрат.

Благодаря небольшим габаритам и простой конструкции перевозить подъемный механизм можно даже в самых маленьких автомобилях. Что касается стоимости готового домкрата, то она вполне доступна, но изготовить такое устройство можно собственноручно в домашних условиях.

Особенности конструкции автомобильного домкрата

Среди множества подъемников для легковых автомобилей выделяется домкрат стоечный винтовой, поскольку именно он является наиболее компактным и устойчивым. К основным преимуществам данного механизма относят следующее:

• для подъема транспортного средства используется вертикальная плоскость, за счет чего автомобиль не шатается в разные стороны;
• если соблюдать максимально допустимые нагрузки, конструкция прослужит на протяжении длительного периода времени без поломок;
• повышенный уровень устойчивости;
• компактность и ремонтопригодность.

Автомобильный винтовой домкрат имеет несложную конструкцию, с помощью которой можно поднимать большие грузы на определенную высоту. Принцип работы заключается в том, что крутящий момент преобразовывается в поступательные движения. Основная конструкция включает в себя редуктор, гайку и винт.

Обратите внимание!

К использованию ромбовидного механизма с одной свободной гайкой необходимо подходить со всей ответственностью и осторожностью, а также следить за уровнем смазки и ее количеством. В случае, если периодичность использования и максимальные нагрузки будут превышаться, механизм быстро придет в непригодность.

Повышенная безопасность в процессе эксплуатации гидравлического винтового домкрата достигается за счет функции самоторможения. Редуктор передает на опорную гайку крутящий момент, после чего осуществляется подъем транспортного средства на высоту.

Специалисты создали более модифицированный винтовой домкрат с использованием подъемных роликов, которые приделали к гайкам и винтам. Модернизация необходима для того, чтобы снизить коэффициент трения для более легкого поднятия и улучшить показатели срока эксплуатации.

Разновидности

Энциклопедия по машиностроению XXLСульфатация пластин аккумулятораПОИСК

Прежде чем говорить о рейтинге и называть имена лучших моделей, нужно разобраться, какие домкраты бывают, чем друг от друга отличаются, а также какими сильными и слабыми сторонами характеризуются. Затем уже рассмотрим топ лучших домкратов, что позволит вам определиться с окончательным выбором. Если отталкиваться от типа привода, эти устройства делятся на несколько категорий.

1. Механические. Приводятся в движение за счёт физических усилий человека, потому не каждый автомобиль имеется возможность поднять самостоятельно. Их используют в основном для легковых машин, вес которых не превышает 1,2 – 1,5 тонны. Морально устарели, поскольку им на смену пришли более совершенные и современные решения.
2. Гидравлические. Основаны на принципе гидравлики, сообщающихся сосудов и несжимаемой жидкости. Очень эффективные, простые и удобные в эксплуатации устройства. Но имеют более жёсткие требования в плане транспортировки, поскольку их нельзя перевозить в горизонтальном положении.
3. Пневматические. Работают за счёт сжатого воздуха. Для их применения требуется наличие компрессора. Переносные модели не очень производительные, а также всё равно не обходятся без компрессора. Некоторые устройства подключаются к выхлопной системе машины, за счёт чего надуваются и поднимают машину.
4. Электрические. Работают от бытовой или автомобильной сети. В экстремальных условиях не всегда могут выручить, поскольку требуют обязательного наличия источника питания. Но при стационарном использовании хорошо себя проявляют.

Среди всех этих видов наиболее привлекательными, с точки зрения эксплуатационных характеристик и удобства применения, выступают механические и гидравлические модели. А вот пневматика слишком зависима от дополнительных факторов, из-за чего их предпочитают использовать в стационарных, а не походных условиях для машин.

Также устройства различают по типу конструкции. Самыми устаревшими из них являются вертикальные винтовые модели. Ими раньше комплектовали советские и отечественные автомобили. Для их применения на машине обязательно должны присутствовать специальные пазы. Энергозатратные в плане эксплуатации, поскольку приходится прикладывать много усилий. Они постепенно отошли на второй план, сейчас используются всё реже и реже.

Потому в основном автовладельцы отдают предпочтение таким конструкциям:

1. Бутылочные. Это гидравлические устройства, которые отлично подходят для внедорожных машин, больших грузовиков и тяжёлых транспортных средств. Также легко справляются с более компактными и маловесными автомобилями.
2. Реечные. Для них обязательно требуется прочная фиксация на твёрдой поверхности. Основным преимуществом является способность поднять машину на высоту около 150 сантиметров. Ни один из конкурентов на такое не способен.
3. Подкатные. Подобные конструкции основаны на гидравлическом механизме. Чаще всего применяются для работы с легковыми автомобилями на СТО или в гаражных условиях. В качестве походного домкрата не самые удобные.
4. Ромбические или винтовые. Самые распространённые устройства среди владельцев легковых машин. Основным элементом конструкции является винт. При его повороте ромбическая основа разжимается или стягивается, поднимая и опуская машину. Удобные в эксплуатации, простые в обслуживании и компактные приспособления.

Такое разнообразие конструкций и появление на рынке новых компаний привело к тому, что теперь автовладельцу бывает крайне сложно определиться с выбором. Чтобы упросить эту задачу, мы подобрали лучшие домкраты разных конструкций. Это облегчит процесс выбора и позволит присмотреться к наиболее оптимальным и подходящим под ваши критерии инструментам. Но окончательное решение всё равно предстоит принимать вам.

На какие характеристики винтового домкрата обратить внимание

При выборе подъемного механизма стоит задаться вопросом, возможно ли обойтись ручным домкратом или лучше приобрести электропривод. Если отдавать предпочтение ручным устройствам, то для них не нужны предварительные расчеты. Если планируется использовать электромеханический подъемник, необходимо предварительно провести замер массы автомобиля, для которого приобретается домкрат.

Расчет нужен для того, чтобы определить мощность конструкции, при этом следует учитывать начальную высоту, рабочий ход и максимальный уровень высоты подъема. Перед использованием гидравлических конструкций нужно рассчитать мощность двигателя и усилия, которые будут производиться на рукоятку.

При покупке домкрата следует брать во внимание такие основные характеристики:

• Грузоподъемность — обязательно подбирать в соответствии с тем, какая марка машины, а если домкрат будет использоваться в качестве универсального устройства, рекомендуется отдать предпочтение более мощным моделям.
• Высота подъема — чем она будет больше, тем лучше.

Поскольку дно автомобиля оснащено специальными желобками и ячейками, следует покупать соответствующий тип конструкции.

Популярный тип подъемных устройств — это механический винтовой домкрат, который удобен в использовании, а также отличается небольшой стоимостью. На сегодняшний день домкрат для бруса винтовой регулируемый идет в комплекте к каждому современному автомобилю, но для проведения той или иной строительной работы иногда необходимо подбирать устройство отдельно.

Вам это будет интересно Гидравлические домкраты на 2 тонны

Покупая механизм, нужно тщательно изучить всю техническую документацию машины, особенно ту, что касается снаряженного веса. Что касается запаса мощности, то он необходим, но лишняя перестраховка не нужна, поскольку у грузоподъемных устройств повышенные габариты и масса.

Лучшие фирмы

Энциклопедия по машиностроению XXLПОИСК
AE&T. Это одна из российских компаний, которая специализируются на изготовлении автомобильных аксессуаров. Основан бренд Automotive Equipment & Tools в 2005 году. Сегодня его продукцию можно приобрести практически во всех регионах России. К качеству товара этой компании придраться практически невозможно, поскольку отзывы покупателей только хорошие.

AIRLINE. Под данным брендом выпускается огромное количество различной продукции, предназначенной для автомобилистов: наборы инструментов, багажные системы и, конечно же, домкраты грузоподъемностью от 1 до 16 тонн. Вся продукция AIRLINE окрашена в фирменный оранжевый цвет.

Forsage. Под этой торговой маркой выпускаются в основном гидравлические домкраты. Их корпус окрашен в сине-серый цвет. Выпускается данная продукция в Китае, но это никаким образом не отражается на ее качестве. Изделия могут исправно служить покупателям на протяжении многих лет.

Как выбрать качественный инструмент: сравнение производителей и моделей

При покупке качественного винтового домкрата на 5 тонн следует помнить, что он может быть либо рычажно-винтовым, либо ромбическим. Рычажно-винтовой домкрат чаще всего можно увидеть в багажнике тех российских автомобилистов, которые ездят на отечественных авто. Данные механизмы отличаются меньшей продольной устойчивостью и усадкой, нежели ромбические подъемники.

Домкрат рычажно-винтовой

Ромбический домкрат представляет собой конструкцию из четырех рычагов, которые соединены между собой с помощью шарниров, крепящихся к платформе и основанию.

Внешне форма механизма напоминает ромб, отчего он и получил свое название. Как только винт начинает вращаться, углы между рычагами меняются, после чего происходит подъем или спуск транспортного средства. Помимо основных характеристик, перечисленных выше, при покупке домкрата нужно брать во внимание следующее:

• цвет устройства;
• бренд;
• габариты.

На сегодняшний день в магазинах с товарами для автомобилей есть спиральные подъемники таких цветов, как серебристый, красный, желтый и черный.

Важно!

Краска не является очень стойкой, и через определенный промежуток времени она облупится.

Автомобильный рынок пестрит различными производителями, которые предлагают разные модели винтовых домкратов, отличающихся между собой показателями грузоподъемности, габаритами и стоимостью. К популярным брендам относятся «Зубр», Skyway и Airline, но опытные автомобилисты не рекомендуют смотреть исключительно на популярность производителя. Такая позиция объясняется тем, что бывают ситуации, когда водитель переплачивает за домкрат, аналог которого можно купить от малоизвестной компании, но по более низкой цене.

Обратите внимание!

Любой телескопический винтовой подъемный механизм — это компактное устройство, поэтому разница между параллельными шарнирами ромбических домкратов в сложенном виде не превышает 10-15 см.

Рейтинг наиболее популярных и качественных винтовых домкратов:

• «Зубр 43040-1» — способен поднять груз весом 1 т на высоту 383 мм. Идеальный вариант для компактных легковых автомобилей.
• STVOL SDR2370 — более мощный механизм, способный поднять груз весом 2 тонны, однако при этом высота подъема меньше, чем у предыдущей модели — 370 мм. Отличный вариант для машин малого тоннажа.

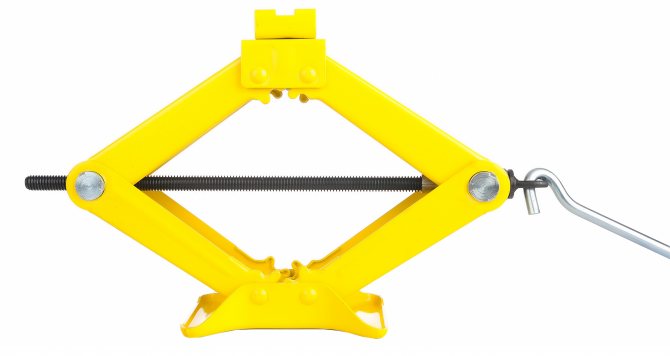

• Inforce T10202 — еще одна модель с грузоподъемностью 2 тонны, однако у данного устройства больше высота подъема — 395 мм.

Вам это будет интересно О выборе динамометрических ключей: какой лучше

Принцип работы устройства

Винтовой механический домкрат — это несложный мощный механизм, принцип работы которого заключается в том, чтобы превращать крутящий момент в поступательные перемещения. Данная конструкция состоит из трех элементов:

• червячного редуктора;
• гайки;
• пары винтов.

Вертящий момент подается на гайку червячным редуктором, за счет чего он преобразуется в поступательные движения, с помощью которых груз поднимается и опускается. У модернизированных винтовых домкратов с шариково-винтовой передачей (ШВП) конструкция состоит не из пары, а из тройки — винт, ролик или шарик, гайка.

За счет добавленных элементов КПД механизма повышается, что способствует снижению фрикционного сопротивления.

Благодаря этому скорость подъема транспортного средства увеличивается, как и продолжительность службы конструкции. Но если сравнивать стоимость усовершенствованного подъемника с обыкновенным винтовым устройством, то она несколько выше.

После изобретения обычного винтового механического домкрата специалисты приняли решение изобрести механизм с шариково-винтовой передачей. С течением времени появилась острая необходимость поднимать очень массивные предметы, в результате чего были изобретены механические устройства, у которых есть электрический привод. С помощью таких синхронно работающих устройств и их симметричной трансмиссии появилась возможность поднимать грузы с внушительной массой.

Обратите внимание!

С помощью двухвинтовых домкратов можно поднимать на достаточную высоту автомобили, масса которых составляет 3 тонны. Что касается максимальной грузоподъемности винтовых подъемников, то она достигает 16 т, но такие приспособления используются только на станциях технического обслуживания.

Винтовые конструкции обычно оснащены ручным приводом, однако существует немало моделей, у которых электропривод, способствующий облегчению выполнения работ по поднятию груза. Электрические подъемники управляются с помощью пульта, который регулирует скорость подъема и высоту.
