О пневматических домкратах: как сделать из пневмоподушки своими руками

У каждого второго человека в мире есть автомобиль, который используют для того, чтобы путешествовать, ездить по магазинам или добираться на работу. Но иногда случаются такие неприятные ситуации, когда транспортное средство может заглохнуть на безлюдной дороге или у него может лопнуть колесо.

Поскольку предотвращение таких ситуаций практически невозможно, нужно позаботиться о том, чтобы исправить поломку своими силами. Для устранения пробоя покрышки в машине у каждого автомобилиста должно быть запасное колесо и пневматический домкрат.

Особенности конструкции пневматического домкрата

Пневматический надувной домкрат представлен удобной и легкой конструкцией, с помощью которой можно заменить колесо или провести ремонтные работы транспортного средства. Конструкция устройства состоит из следующих деталей:

• опорный винт;
• рукоятка;
• воздухопровод;
• основа механизма выполнена из прочного полимерного материала.

С помощью домкрата с пневмоприводом на СТО и автомастерских поднимают авто, у которых минимальный дорожный просвет, для того чтобы провести ремонтные работы. Также часто данную конструкцию используют для проведения аварийных работ и чтобы выехать из заснеженного бездорожья, песка или болотистого грунта.

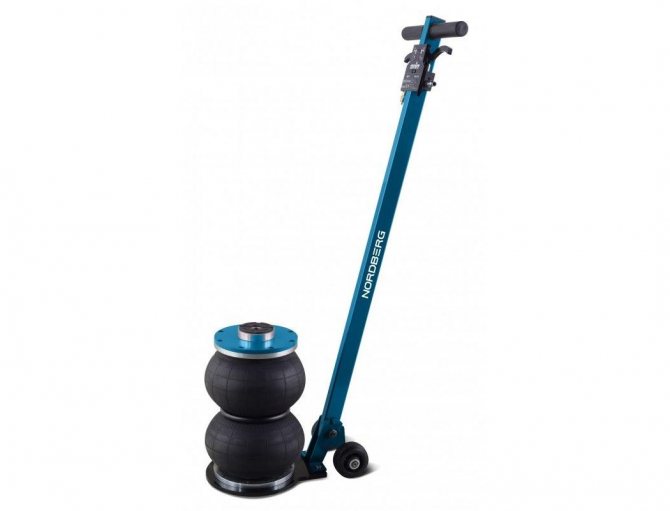

Многие опытные автомобилисты рекомендуют отдавать предпочтение подкатным пневматическим домкратам, которые представлены подушкой на устойчивой платформе. Чтобы такой подъемник с легкостью можно было передвигать, к нему приделаны маленькие колесики. Пневматическая установка осуществляет подачу воздуха, за счет чего машина будет постепенно подниматься.

Обратите внимание!

При необходимости подъема транспортного средства, у которого малый клиренс (дорожный просвет, составляющий менее 30 см), производителем предусмотрена уникальная схема, благодаря которой сжатие подушки происходит в принудительном порядке.

НАДУВНОЙ ДОМКРАТ

Этот вид подъёмников для автомобилей относится к пневматическому устройству. Надувной вариант устанавливается под днище машины и поднимает её за счёт увеличения объёма резиновой подушки. Максимальный подъём достигается буквально за минуту работы.

УСТРОЙСТВО, ПРИНЦИП РАБОТЫ И КОМПЛЕКТАЦИЯ НАДУВНОГО ДОМКРАТА

Подъёмник работает за счёт увеличения объёма конструкции, которая представляет собой подушку из резины. Она наполняется газом или воздухом за счёт одного из источников — внешнего (компрессора) или выхлопных газов машины.

Элементы и комплектация надувного домкрата:

• сама подушка подъёмника, которую делают из прорезиненного эластичного материала;
• шланг для соединения источника газа или воздуха с ёмкостью устройства;
• 2 коврика для установки сверху и снизу подушки — они защищают от разрыва и смещения;
• переходник на случай, если домкрат будет приводиться в действие компрессором;
• чехол для хранения и переноски устройства.

Основные характеристики пневматического домкрата, на которые стоит обратить внимание при выборе

Существует ряд определенных характеристик, на которые нужно обращать внимание при покупке домкрата воздушной подушки. К ним принято относить грузоподъемность, артикул, высоту подхвата, длину шланга, наличие шипов и устойчивость конструкции. Грузоподъемность автомобильного пневмодомкрата обязательно должна в несколько раз превышать массу транспортного средства. Для легковых автомобилей желательно отдавать предпочтение гидравлической конструкции, грузоподъемность которой составляет не менее 2 тонн.

Самой важной характеристикой при выборе подъемного механизма является высота подхвата.

Если автомобиль отличается незначительным дорожным просветом, сильно застрял в снегу или в канализационном люке, то с помощью небольших показателей данного параметра можно без труда приподнять машину. Опытные автомобилисты советуют покупать устройства, высота подхвата которых достигает 100 мм.

Вам это будет интересно О автомобильных компрессорах для подкачки шин

Кроме основных характеристик, на которые следует обращать внимание в процессе покупки пневмоподушки, есть несколько параметров, которые практически не имеют никакого значения:

• рабочий ход;
• манометр;
• наличие ковриков в комплекте;
• цвет механизма.

Что касается высоты подъема, то у большинства моделей подъемников данный параметр достигает 500 мм, и для подъема транспортного средства с целью замены пробитого колеса этой величины вполне хватает.

Конструкция, которая предназначается не только для того, чтобы поднимать машины, но и проводить такелажные работы, отличается большой высотой подъема, достигающей 700 мм.

Как осилить подъем – выбираем привод

В выборе важно учесть, на каком приводе работает устройство, речь идет о том, за счет какой силы происходит подъем.

1. Пневматические домкраты поднимаются за счет силы сжатого воздуха. Кстати, для этого не обязательно (хотя желательно) возить с собой компрессор – выхлопная труба может прекрасно его заменить! Наполняясь воздухом, камера расширяется и поднимает груз либо машину. Что удобно – вы при этом не прилагаете никаких усилий! К тому же, если есть компрессор, накачать домкрат можно за считаные секунды!
2. Механические домкраты – вот здесь-то и понадобятся ваши сильные руки! Подъем происходит при закручивании рукоятки или иных движениях. Как правило, такие устройства стоят недорого и достаточно компактны.
3. Гидравлические устройства поднимаются по тому же принципу, что и механические, но при воздействии на рукоятку потребуется гораздо меньше усилий. Свою роль играет рабочая жидкость, которая создает давление, необходимое для выталкивания плунжера с грузом. Такие устройства стоят дороже предыдущего варианта, но при этом пригодны для длительной эксплуатации.
4. Механические домкраты с электрическим приводом отличаются от обычных механических тем, что всю работу за вас выполнит электричество. Это в том случае, если есть возможность включиться в сеть! А если нет, то “крутите, Шура, крутите!”. Кстати, крутить придется дольше, чем в обычном механическом – так уж они устроены.

Как выбрать качественный инструмент: сравнение производителей и моделей

Главное преимущество чертежа любой модели надувного подъемника заключено в том, что с его помощью можно осуществить подъем даже того транспортного средства, у которого минимальный дорожный просвет. При использовании такого инструмента не нужно прилагать особых усилий, поскольку надувается он исключительно выхлопными газами.

К популярным моделям подкатных домкратов относится «СОРОКИН 3.693», который комплектуется разветвителем. За счет этого инструмент можно эксплуатировать даже для ремонта транспортных средств с двумя выхлопными трубами. К достоинствам данной конструкции относится высота подхвата, составляющая 50 мм, грузоподъемность 3 т, а также высота подъема, которая достигает 640 мм. Недостаток надувного домкрата «СОРОКИН» – высокая стоимость и плохое качество резинового коврика.

Обратите внимание!

Судя по отзывам потребителей, подъемник марки «СОРОКИН» является довольно неплохим изделием, но использовать его можно только для ремонта легковых машин. Максимальная нагрузка снижает высоту подъема. Это способствует тому, что колеса внедорожника могут так и не приподняться.

Еще одной популярной маркой пневматических домкратов является инструмент Trommelberg C107707, в комплекте с которым идет клапан перегрузки и клапан накачки. У данных устройств высокая надежность, а также хорошая выносливость, которая позволяет вынести давление до 8 бар. Автолюбители отдают предпочтение марке Trommelberg благодаря приличной грузоподъемности механизмов, которая равняется 2 т, а также устойчивости к повреждениям случайного характера.

Достоинства и недостатки

Достоинства надувного домкрата:

Не нужны физические усилия, что бы поднять транспортное средство. Подъемник можно положить под любую машину, даже если до машины минимальное расстояние. Домкрат можно использовать где угодно, главное, что бы температура была не ниже 10 градусов. В сложенном состоянии не занимает много места и весит всего лишь 2 кг. Легкость и простота использования. Невысокая стоимость делает домкрат доступным многим водителям.

Недостатки устройства:

Надувной домкрат неустойчив по сравнению с другими видами устройств. Малая грузоподъемность, которая не превышает 4 тонн. Может повредиться или расплавится. Если подъемник накачивается выхлопными газами, то он обладает неприятным запахом. Несмотря на недостатки домкрат современное устройство, которое облегчит жизнь водителю. Станет не заменимым помощником, когда автомобиль застрянет в грязи или в поездке по пересеченной местности.

Принцип работы устройства

Принцип работы воздушного подъемника заключается в своеобразной надувной подушке, которую устанавливают под корпусом транспортного средства. Конструкцию в сдутом состоянии устанавливают под машиной перед тем, как приступать к шиномонтажу, а размещать его необходимо со стороны того колеса, которое нуждается в замене.

Вам это будет интересно Выбор лучших подкатных домкратов для легковых автомобилей

Шланги, идущие к пневматическому инструменту, герметично присоединены к выхлопной трубе, а отработанные газы наполняют камеру устройства, объемы которой постепенно увеличиваются, за счет чего корпус машины поднимается.

Важно!

Чтобы наполнить камеру механизма, можно использовать не только выхлопные газы, но и компрессор или баллон сжатого воздуха. Данный прибор можно использовать даже девушкам, поскольку в процессе его использования не нужно прилагать особых усилий.

После того как воздушный мешок заполнился до нужного объема, подача воздушного потока в него заканчивается. Для достижения рабочего состояния камеры подъемника необходимо 2-3 минуты, а высоту подъема автомобиля можно регулировать с помощью объема цилиндра, который был заполнен воздухом.

Преимущества устройства

Каждый человек с осторожностью относится к различным новшествам и усовершенствованным устройствам. Поэтому для того чтобы автомобилист решился сменить свой привычный механический домкрат на пневматическое приспособление, у него должны быть довольно убедительные причины. У современных моделей этих устройств они имеются в достаточном количестве. Главные достоинства этих приспособлений заключаются в следующем:

• Для того чтобы использовать такой домкрат, нет необходимости в наличии ровной площадки. За счет обтекаемости это устройство легко заполняет неровности рельефа и дает возможность применять пневмодомкрат в абсолютно любых полевых условиях. Его можно использовать на сыпучих поверхностях, в колее, на болотистой местности;
• Правильно подобрав мощность пневмодомкрата, автовладелец получает возможность поднять корпус автомобиля в считаные минуты на высоту более 0,5 м. Величину подъема с помощью этого приспособления можно легко отрегулировать посредством объема камеры домкрата, заполненной воздухом;
• Каждый автомобилист прекрасно знает о том, что при использовании механического домкрата, когда возникает необходимость в подъеме автомобиля, приходится прикладывать серьезные физические усилия, поэтому легкость использования пневматического приспособления в полной мере оценят женщины, которым будет обеспечен комфорт при выполнении шиномонтажа с использованием такого удобного приспособления;
• Только необходимостью замены пробитого колеса сфера использования этого устройства не ограничивается. Его можно использовать для решения такой задачи, как вытаскивание автомобиля из глубокой грязи. Механический домкрат в таких ситуациях является бесполезным приспособлением, поскольку для этого устройства необходима твёрдая опора;
• Пневматическое устройство можно легко надуть и быстро спустить. Для его хранения в багажнике не требуется много места.
• Одним из ключевых достоинств этого устройства является то, что модели, выпускаемые известными производителями, отличаются высокой надежностью. Это позволяет автомобилисту быть уверенным в том, что в дороге при пробитии колеса или же попадании в сильную грязь можно будет воспользоваться пневмодомкратом и он не подведет. Разнообразие пневматических устройств позволяет подобрать приспособление по своим финансовым возможностям. Стоимость этого автомобильного прибора зависит во многом от качества материалов, использованных производителем, мощности устройства, а также объема камеры и бренда производителя. В автомобильных магазинах сегодня можно обнаружить устройства, ценник на которые варьируется от 2000 до 20000 р.

Как сделать пневмодомкрат своими руками

В целях экономии средств пневмогидравлический домкрат от выхлопной трубы можно изготовить в домашних условиях из пневмоподушки. Для этого необходимо предварительно подготовить инструменты и материалы:

• пневмоподушка для домкрата от грузового автомобиля, в которую будет накачиваться воздух;
• болт нужного размера, подходящий под отверстие подушки (через него будет осуществляться подача воздуха), а также колесный болт от «Жигулей»;
• шарик, предотвращающий утечку воздуха из конструкции, дрель и камерный штуцер.

В выбранной подушке должно быть отверстие для того, чтобы в него можно было вставить болт. В болте предварительно следует создать отверстие для установки камерного штуцера, а роль клапана будет исполняться колесным болтом. После чего все детали нужно соединить между собой с учетом того, что самодельный пневмодомкрат автомобильный можно накачивать только специальным насосом.

Перед тем как приступать к ремонтным работам с помощью самодельного подкатного устройства, под кузов автомобиля нужно положить деревянный брусок.

Некоторые автомобилисты приделывают к инструменту небольшую тележку, которая значительно упрощает его эксплуатацию.
