Ручные тиски своими руками для мелких деталей

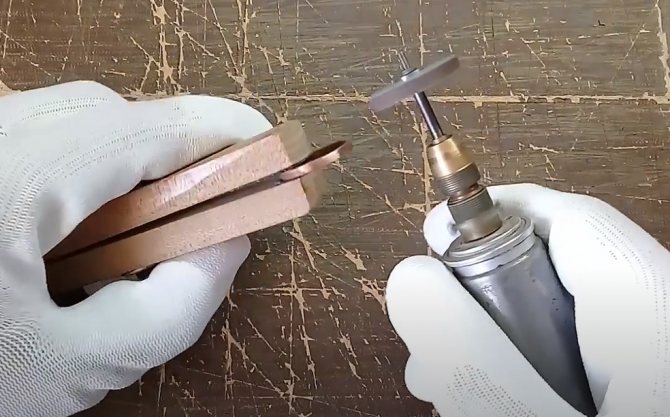

При обработке мелких деталей при помощи гравёра, бормашинки или даже напильника, удерживать деталь просто пальцами зачастую очень неудобно и можно даже испортить работу. Для таких работ применяют ручные тиски, которые надёжно удерживают деталь при обработке.

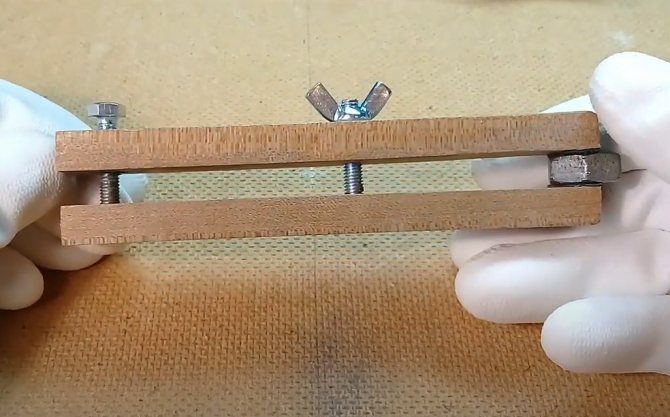

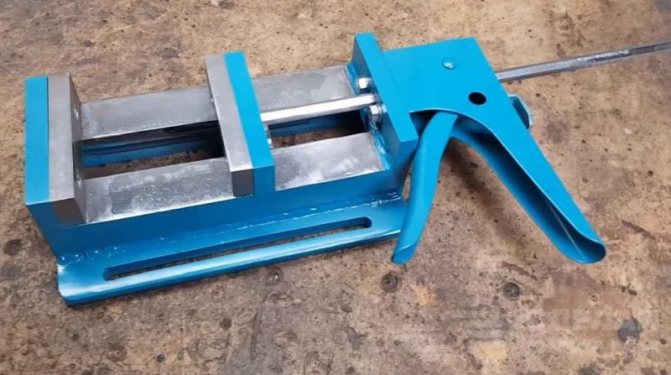

Автор канала LabaKraba сделал такие, полезные в поделочном быту, тиски своими руками из старой сломанной вешалки. Он постарался сделать их на профессиональном уровне и считает, что они лучше, чем покупные. У тиком есть плавная регулировка усилия винтами, на губках предусмотрены мягкие накладки, чтобы не повреждать тонкие детали.
Видео процесса изготовления ручных тисков:
Изготовление столярных тисков: пошаговый процесс с фото
Сборка ходового винта
Сам винт с полной резьбой проще всего купить в готовом виде. От его диаметра во многом зависят нагрузочные способности тисков и их прижимное усилие. Учитывая тот факт, что данные тиски не рассчитан на серьезные нагрузки, был выбран относительно небольшой вариант направляющей, с диаметром 12 мм.

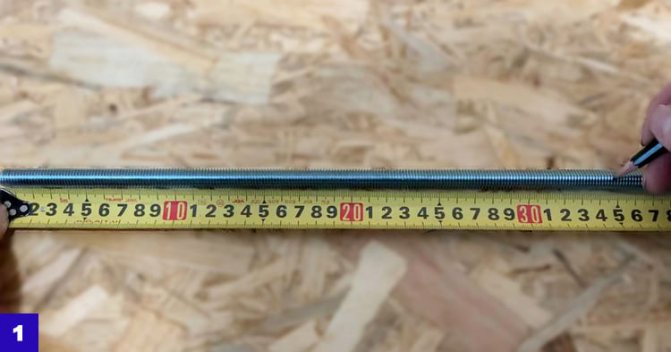

- Необходимая длина винта – 350 мм. Таким образом, подрезаем исходную деталь до указанных размеров.

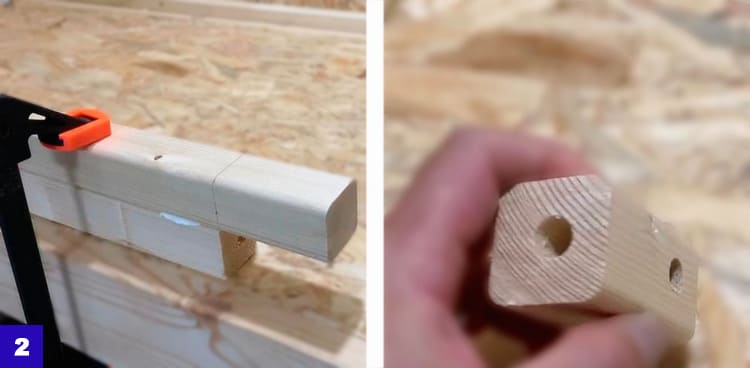

- Переходим к изготовлению ручки. Из бруса 40х40 мм делаем заготовку, длиной 70 мм. Размечаем центр на торце и сверлим через него несквозное продольное отверстие (Ø12 мм), в которое будет вставляться основной винт. После этого делаем сквозное отверстие под вороток. В результате должна получиться деталь, как на фото.

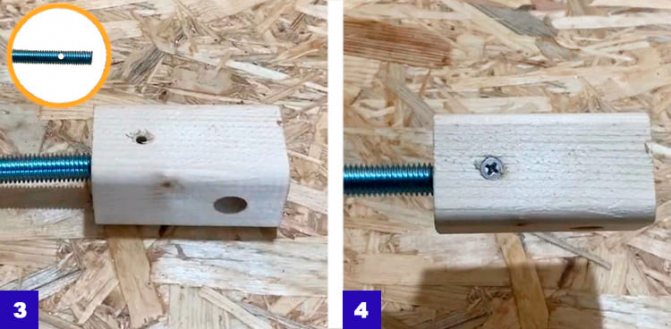

- Теперь наша задача – зафиксировать металлический стержень в ручке. Для этого до упора вставляем винт в деталь и засверливаемся 3-миллиметровым сверлом, так чтобы в стальном стержне осталось сквозное отверстие.
- Точно сопоставив оба отверстия, фиксируем стержень в ручке. Это можно сделать при помощи самореза (топорный вариант) или предварительно нарезав в детали резьбу и закрутив винт.
Ходовой винт надежно зафиксирован в деревянной ручке. При этом сам узел – разборной, чем мы еще воспользуемся в дальнейшем.
Изготовление прижимной губки и направляющих
Переходим к прижимной части. В ней нет ничего сложного – это прямоугольная деталь со следующими размерами:
- длина – 350 мм;
- высота – 100 мм;
- толщина – 40 мм.

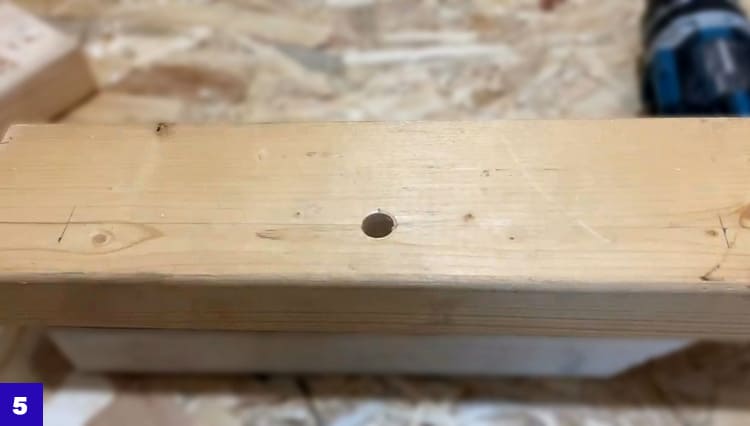

- Отступив от нижнего края 25 мм, по центру заготовки делаем сквозное отверстие Ø13 мм под ходовой винт. Здесь важна перпендикулярность, поэтому, чтобы избежать перекоса, держите дрель строго под прямым углом к детали или используйте кондуктор.Теперь переходим к отверстиям под оставшиеся две направляющие. Они должны точно совпадать с отверстиями на царге верстака, в противном случае тиски не будут свободно ходить. Чтобы добиться идеальной соосности, сначала делают отверстия в царге и уже через них намечают места засверливания на прижимной губке.

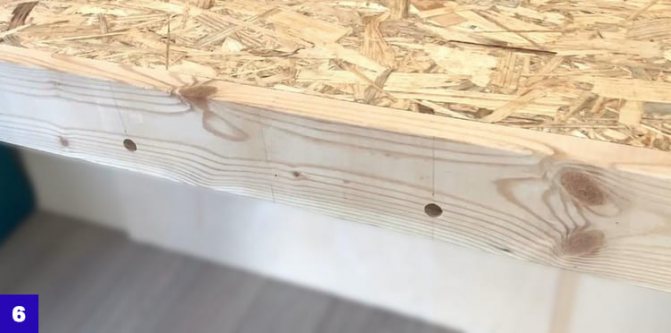

- Ориентируясь размеры в чертеже, наносим разметку и аккуратно просверливаем отверстия в царге Ø13 мм. Здесь также важна перпендикулярность, поэтому лучше сверлиться через направляющую.

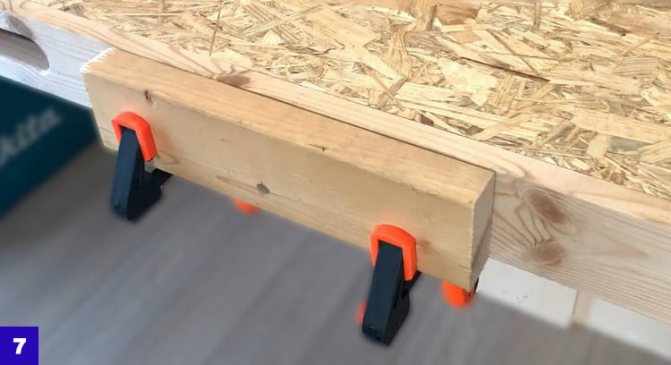

- Устанавливаем губку в таком положении, как показано на фото, чтобы верхняя кромка была заподлицо с крышкой верстака. Через центральное отверстие просверливаем царгу – теперь резьбовой винт можно пропустить через две детали.

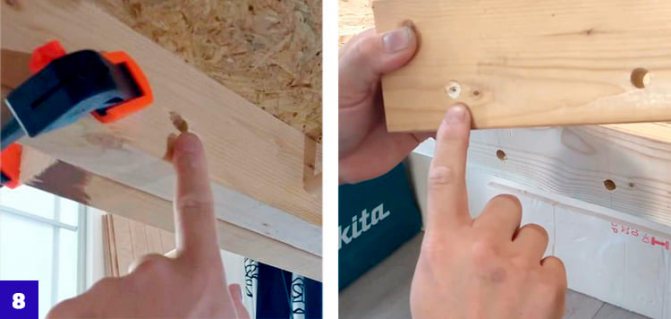

- С тыльной стороны царги через уже имеющиеся отверстия делаем два несквозных засверливания Ø12 мм в прижимной губке. Теперь у нас максимально точно размечены места под отверстия, в которые будут вклеены две направляющие штанги.
Установка резьбового фланца

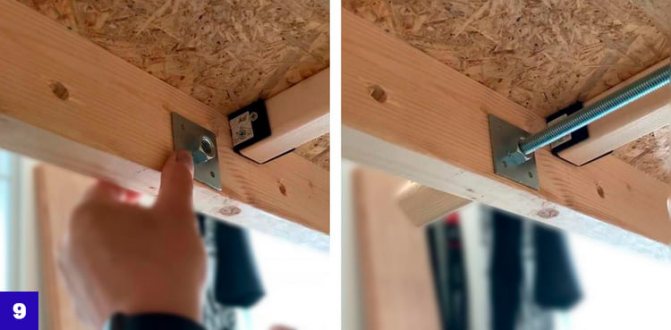

- С обратной стороны царги прикручиваем резьбовой фланец (в нашем случае это просто гайка, приваренная к квадратному основанию). Чтобы обеспечить максимально точную соосность резьбы и отверстия, накручиваем деталь на винт и в таком положении фиксируем фланец саморезами.
Установка стопорной гайки

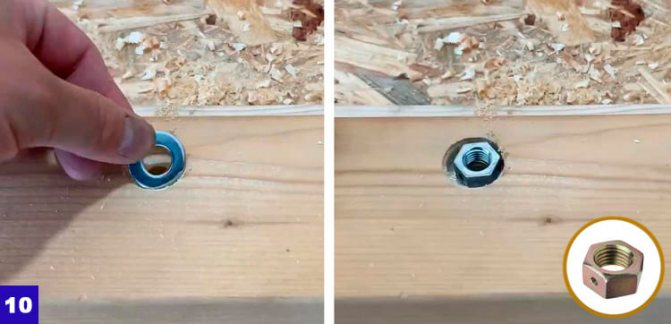

Вернемся к прижимной губке. На ней уже есть сквозное отверстие под ходовой винт и два (несквозных) посадочных места под штанги. Теперь нужно сделать стопорную гайку, которая будет фиксировать губку на винте и не давать ей смещаться вперед.
- Для этого на внутренней стороне раззенковываем центральное отверстие под диаметр шайбы и стопорной гайки. Теперь крепежный узел будет скрыт заподлицо с рабочей плоскостью губки.
Чтобы гайка не раскручивалась от постоянных вращений винта, в ней нужно сделать стопорный штифт. Для этого заранее просверливаем под него боковое отверстие Ø 3 мм или подбираем гайку с уже готовым радиальным отверстием.

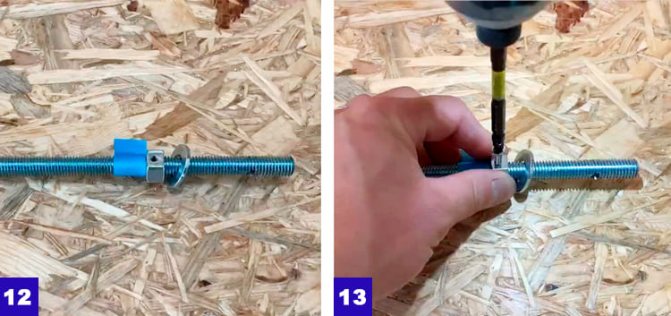

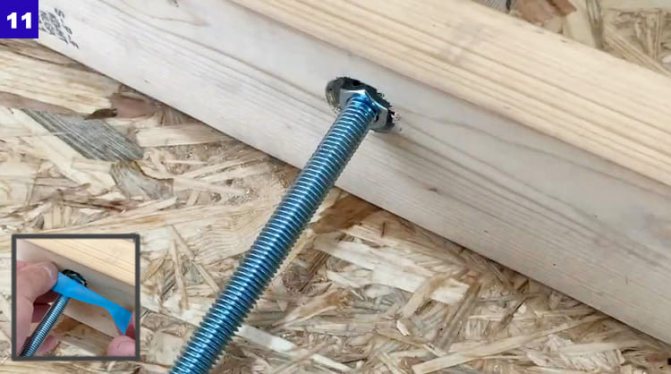

- Собираем конструкцию. Изолентой отмечаем, где заканчивается граница гайки в затянутом положении.
- Теперь нужно достать металлический штифт не нарушив цельности нашего маркера из изоленты. Для этого разбираем стержень с обратной стороны, через деревянную ручку.
- Дальше наша задача – застопорить гайку на ходовом винте. Для этого через уже имеющееся отверстие в гайке просверливаем стержень и вкручиваем винт. Шляпку подрезаем ножовкой.
Теперь наша гайка по-настоящему стопорная – можно собирать конструкцию обратно. Ручка вместе с ходовым винтом должны свободно вращаться в прижимной губке.
Делаем две направляющие
- В исходном варианте самодельных тисков в качестве направляющих используют две круглые палочки, длиной 350 мм.
Это самое простое решение, которого будет вполне достаточно для тисков любительского уровня. В конструкциях, рассчитанных на небольшие нагрузки, штанги выполняют больше стабилизирующие функции, препятствуя вращению губки вокруг своей оси. Если мы говорим о полноформатных столярных тисках с серьезными нагрузками, в них лучше предусмотреть металлические направляющие. С ними больше мороки в плане установки, но и нагрузочная способность тисков сразу возрастает в разы.

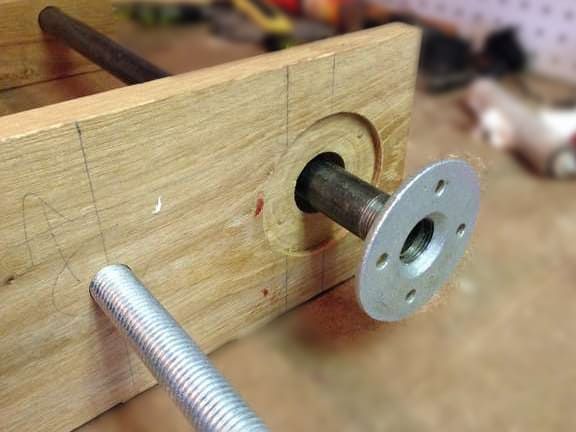

Вариант установки металлических направляющих с использованием резьбовых фланцев

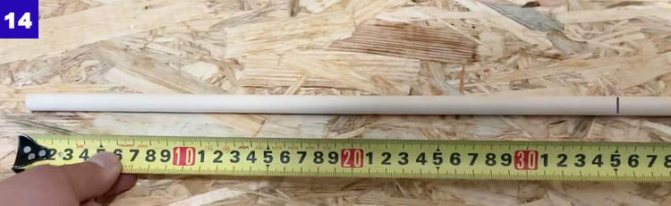

Вернемся к нашей конструкции. Подготавливаем две деревянные направляющие длиной 350 мм под диаметр посадочных отверстий (Ø12 мм).
Как самому сделать идеально ровные круглые палочки, используя один из трех способов, можно почитать в этом материале.

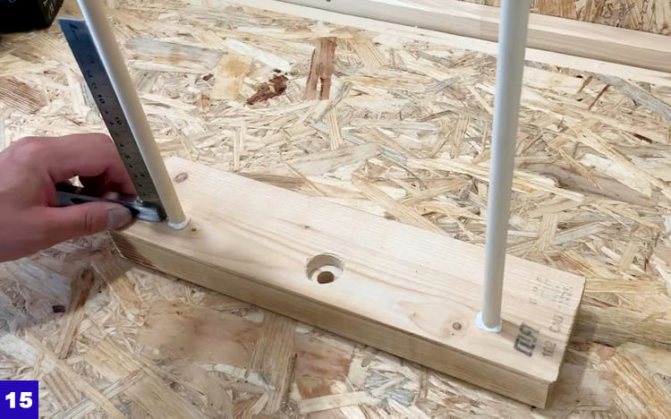

- Вклеиваем деревянные направляющие в посадочные отверстия, следя за тем, чтобы штанги были строго перпендикулярны (это лучше проконтролировать при помощи угольника).
- Завершаем процесс шлифовкой, и при желании наносим отделку (масло или воск) на видимые поверхности деревянных элементов.

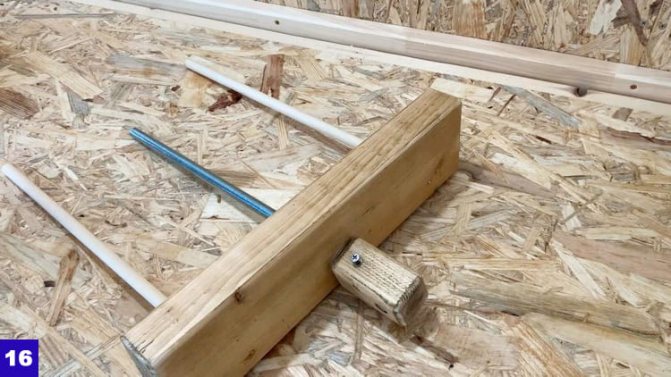

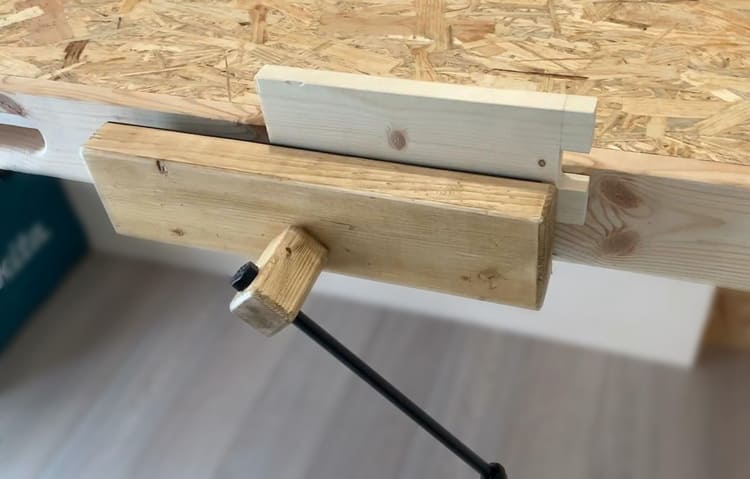

Теперь осталось только установить вороток, вставить прижимную конструкцию в посадочные отверстия – и приступать к работе.
Это одни из самых простых и универсальных тисков для домашней мастерской, которые можно изготовить самостоятельно. Сама конструкция при этом максимально адаптивна: ее можно сделать в полноформатном варианте, как в исходном чертеже, или уменьшить до нужных размеров, если вам нужны маленькие тиски.

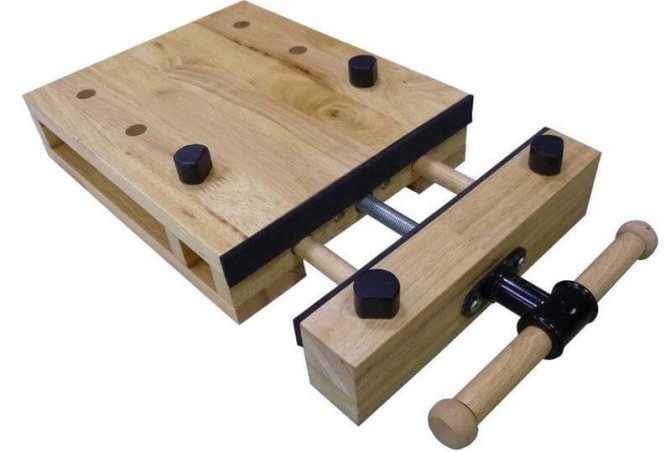

Как сделать деревянные тиски, встроенные в верстак

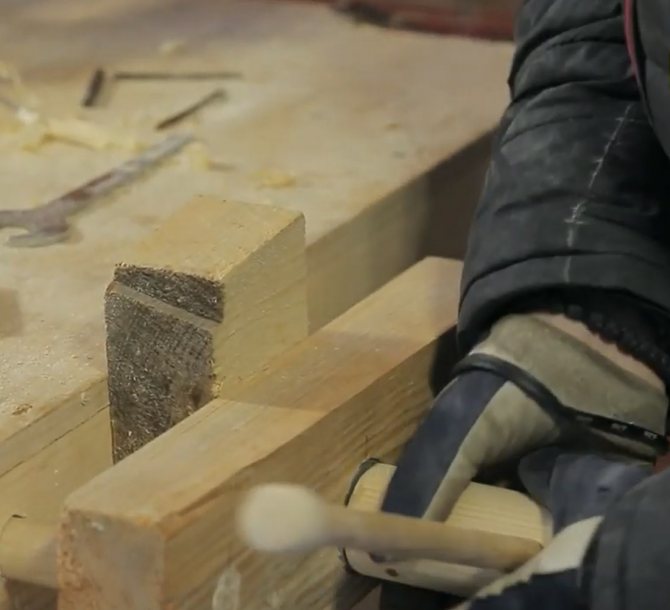

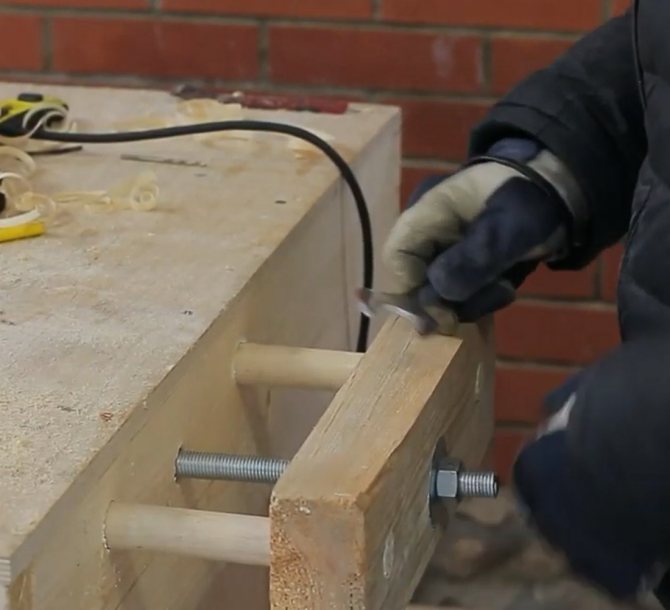

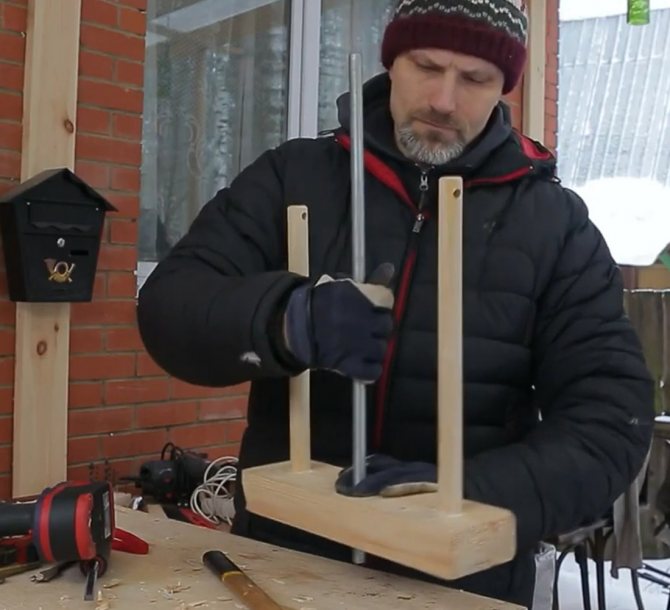

На своём канале Александр Солдатенко демонстрирует процесс изготовления тисков своими руками для ранее изготовленного верстака. Тиски он делает с максимальным применением дерева. Из стальных элементов — только шпилька и гайки.
Видео процесса изготовления деревянных тисков:

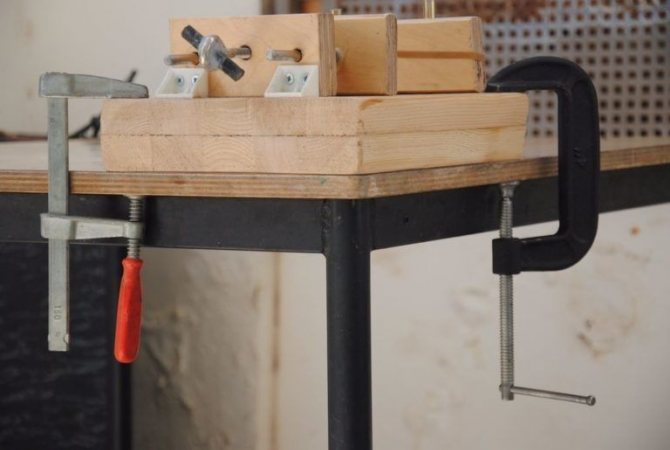

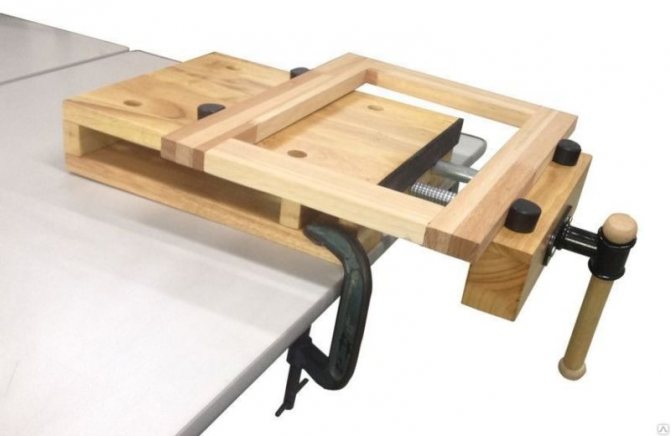

Мини-тиски Моксона
Для уже готовых рабочих столов очень удобно сделать мини-тиски Моксона. Для начала понадобятся следующие материалы и инструменты:
- Заготовки из дерева;
- Винты, гайки и шайба;
- Кожа для тисков;
- Настольная пила и фрезер;
- Наждачная бумага;
- Долото и клей.

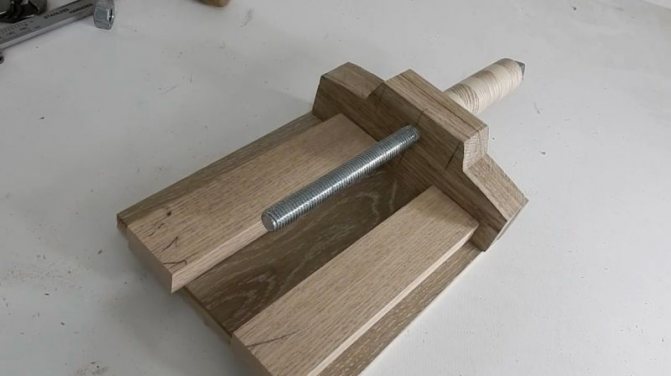

После того как заготовка была обрезана, необходимо отшлифовать края с помощью наждачной бумаги. Закругляем края колес сверлом и все той же наждачной бумагой. Чтобы изготовить винты, необходимо приобрести длинный резьбовой стержень и разрезать на две части металлические заготовки.
После этого необходимо вставить гайки в отверстия. Наклеиваете кожу на зажимы и убираете все лишнее. Защита поверхности обеспечивается тунговым маслом. Оно, в отличие от других средств для пропитки древесины, полимизируется внутри и снаружи дерева с быстрым проникновением в нижние слои. После того как масло высохнет, останется соединить все получившиеся части вместе — и тиски будут готовы к использованию.

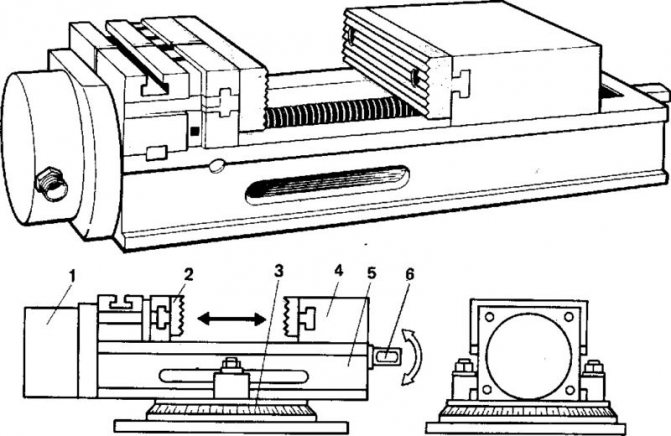

Тиски своими руками из различных материалов

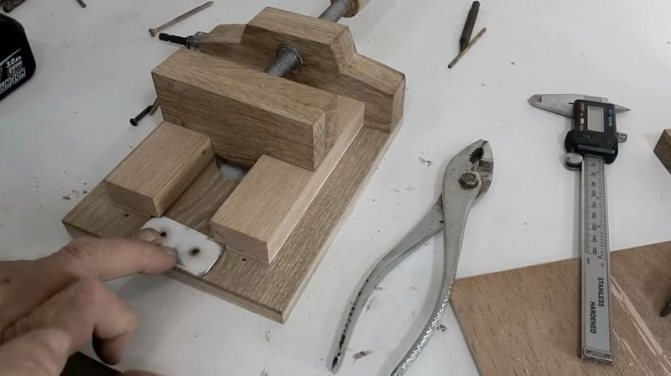

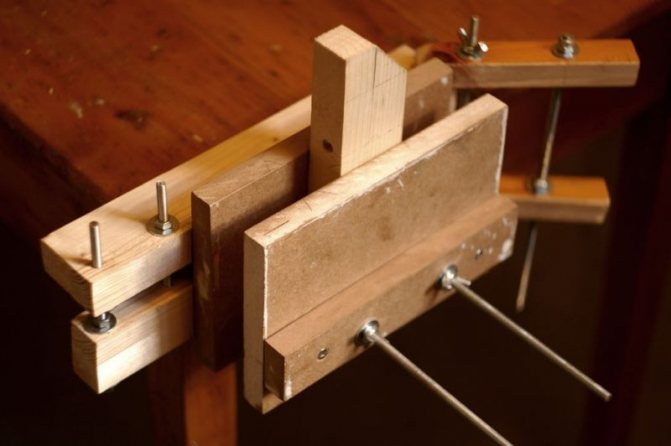

Деревянные
Процесс изготовления:

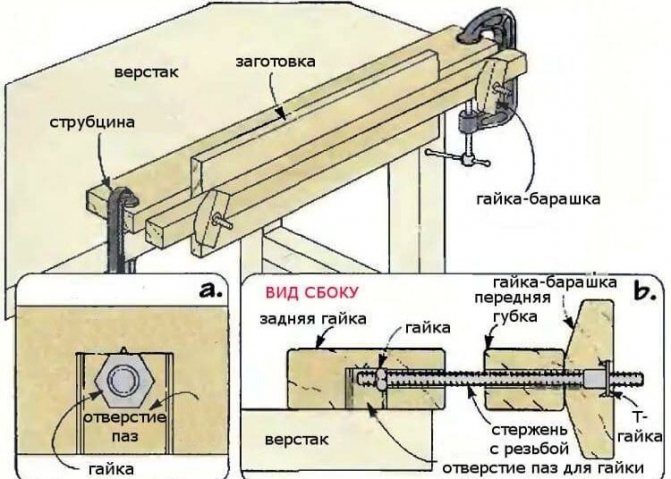

- На двух концах фанеры, отсчитываем 10 сантиметров. Находим центр и отмечаем.
- Закрепим брус с фанерой струбциной. Сверлим насквозь проёмы (подбираемое сверло должно быть на два миллиметра толще подобранных шпилек).
- Сверлим под саморезы 2 отверстия с каждой стороны, а также 2 посередине. Снимаем фаску в отверстиях 12 мм сверлом (прячем шляпки).
- Проделаем отверстия в верстаке, с трафаретом в виде отверстий в фанере. С другой стороны стола, забиваем гайки М10.
- Возьмём не крупный отрезок фанеры, отметим центры для будущих рукояток. Отмечаем две большие шайбы, а после, рисуем ещё два, но на два сантиметра в диаметре меньше.
- Сверлим в центрах отмеченных шайб коронкой с центровкой, после, зашкуриваем неровности.
- В шайбах поменьше увеличиваем центральное отверстие до 12 мм. А в шайбах побольше, снимаем фаску отверстий сверлом Форстнера на 22, для сокрытия гаек.
- Забивные устанавливаем в шайбы поменьше. Закручиваем шпильки на одном уровне со шляпкой гайки.
- Скрепите полученные заготовки струбциной к любой поверхности. По границе резьбы в шляпках забивных, сделайте проёмы вглубь на один сантиметр, диаметром в один миллиметр. Затем, засуньте кусочки проволоки в отверстия.
- Дальше склейте небольшие шайбы с большими, плотно скрепив струбцинами. Проделайте два отверстия с каждой стороны шпильки сверлом на 3 мм (1 см вглубь). Установите шпильки в брусок и закрутите их к основе, закреплённой на верстаке.

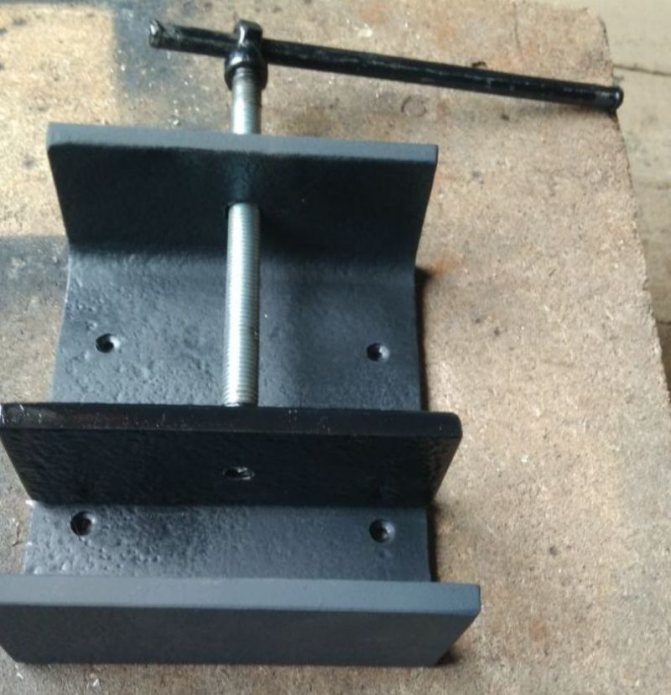

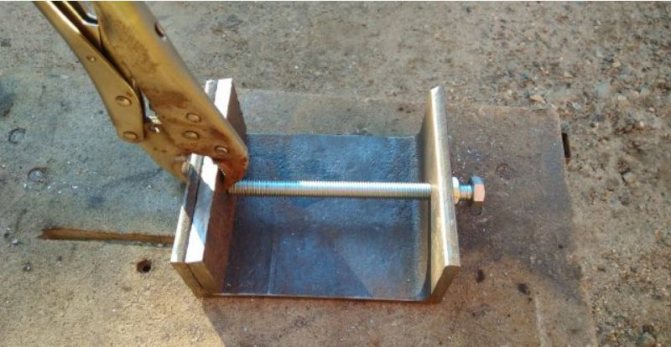

Из швеллера

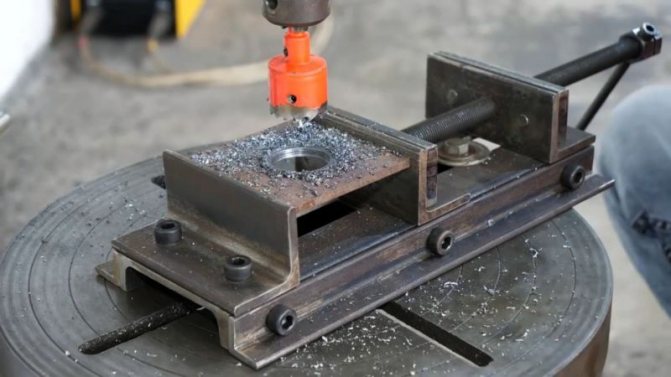

За основу тисков возьмём швеллер:

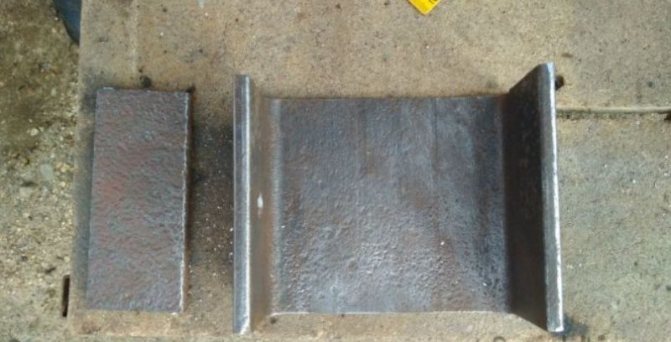

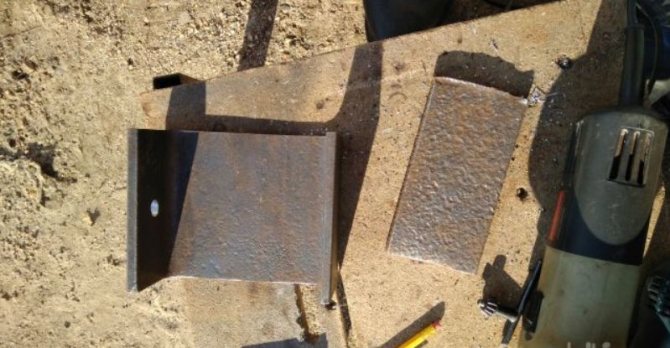

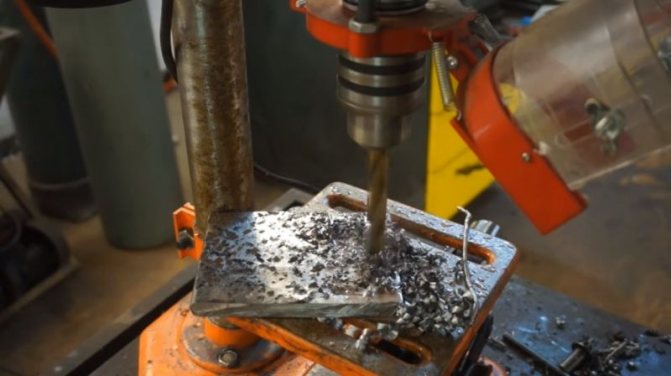

- Срезаем его боковые стенки, т.к. слишком высокие. С двух сторон на одинаковом расстоянии отмечаем центр и сверлим коронкой по металлу.
- Затем болгаркой делаем параллельные широкие вырезы с расстоянием равным ширине отверстия.

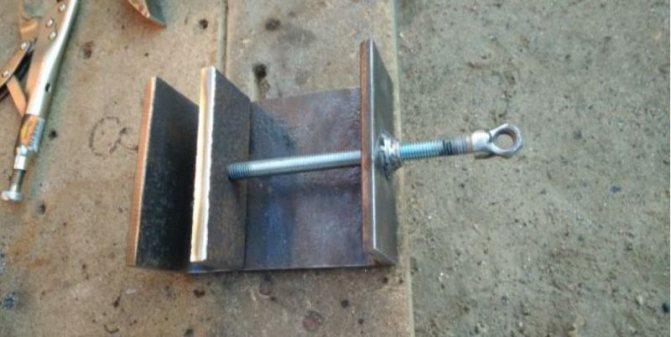

- На полки швеллера примеряем уголки равные его длине и проделываем 3 отверстия для крепления. В них нарезаем резьбу. Прикручиваем уголки болтами.
- На передней и задней части швеллера устанавливаются уголки. Один уголок будет выступать в качестве упора для винта, а второй – неподвижная губка.
- Упор для винта усиливаем отрезанной полоской полки. Соединив уголок и полку, сверлим отверстие под винт и нарезам резьбу.
- Подвижная губка выполняется, как и упор для винта. Ограничитель выполнен из 2 полос металла с отверстиями под болты. Одна из них – направляющая подвижной губки, а вторая – массивный ограничитель, удерживающий конструкцию снизу основания.

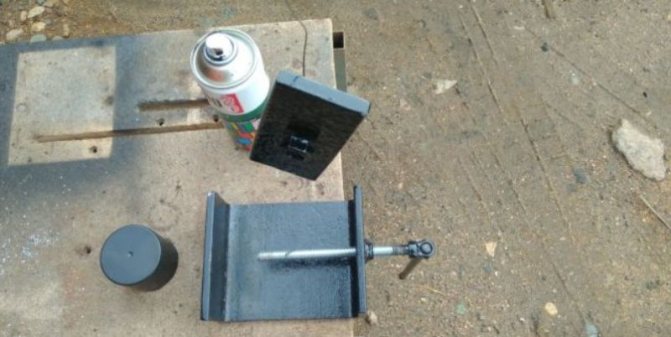

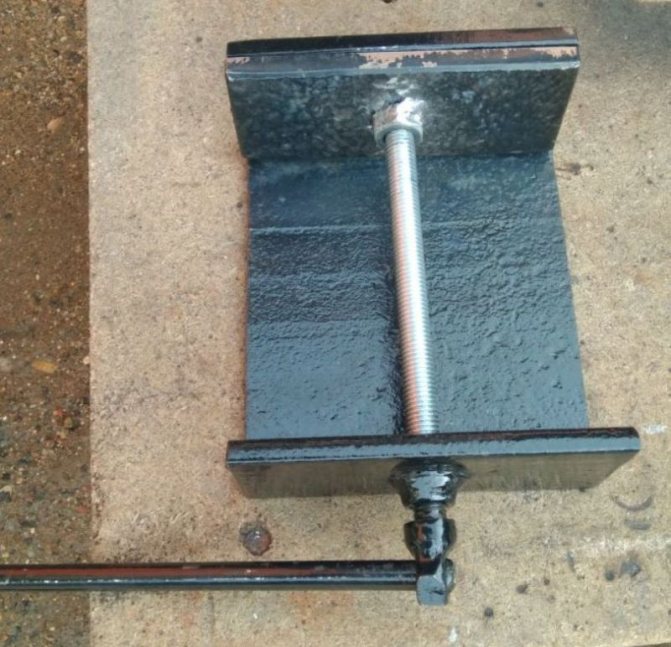

- Винт тисков в этой конструкции – шпилька с резьбой из стали. На одном конце делается проточка для стопора, а на втором – накручивается гайка, которая просверливается вместе со шпилькой. Туда вставляется ручка.
Благодаря ещё одной полоске из полки швеллера, вытачивается стопор под проточку на шпильке, в котором проделываются два проёма под болты. Шпильку закручивают на упор, а после, сцепляют со стопором, который соединяют с подвижной губкой.

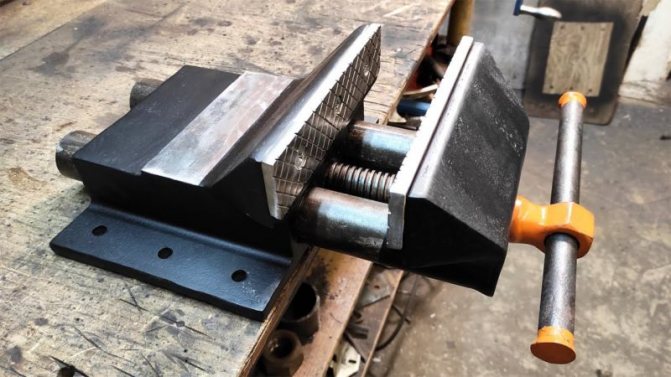

Из металла

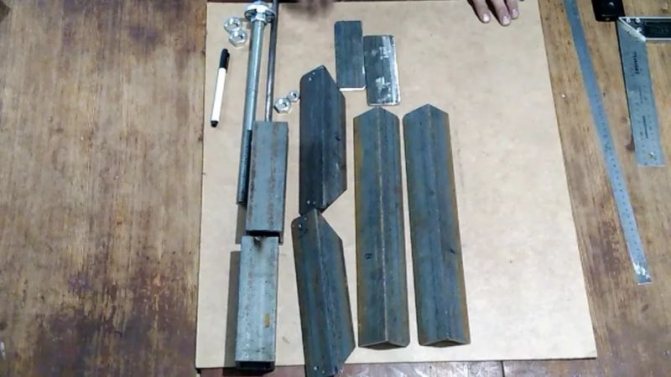

При создании прижимных губок задействуют отрезки плоского напильника. Их приваривают на обрезки профильной трубы такого же размера:

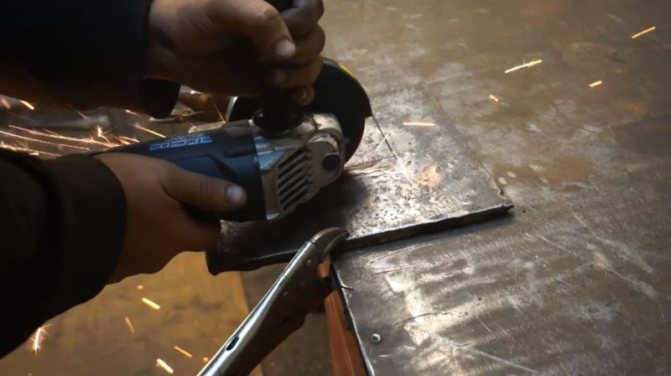

- На куске листовой стали рисуется прямоугольник, который впоследствии вырезается – так изготавливается подошва. Её ширина равна длине губ, а длинна – на 10 см больше желаемой ширины зажима.

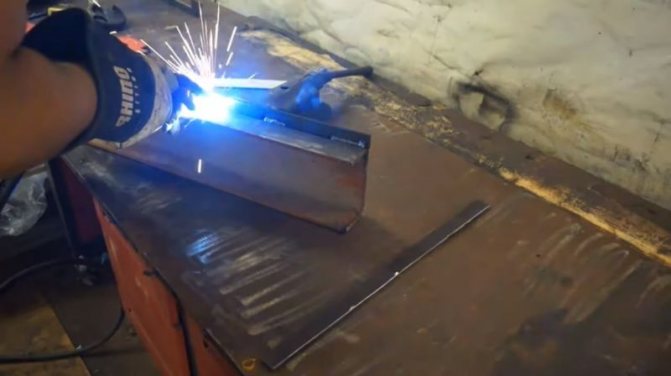

- Одну из губ выставляют на край подошвы, а затем сваривают их. После, в центре основания выполняется осевой вырез, ширина которого равна 11 мм. Он начинается от приваренной губки, а заканчивается в 10 см от расположенного напротив края.
- В нижней части незадействованной губы проделывается отверстие по центру (сквозь одну стенку). После чего, под основанием, в 11 мм канал устанавливается шайба и болт, который внедряется в отверстие губки. Необходимо аккуратно наживить шайбу с гайкой на болт внутри профиля, слегка накрутив.
- У противоположного края от неподвижной губки, приваривается удлинённая гайка напротив выреза. Под неё необходимо подставить что-то, чтобы поднять её центр на половину ширины профиля. На гайку накручивается продолговатая шпилька, противоположно которой, по центру движущейся губы создаётся отверстие 12 мм. Она вставляется в него, после чего, внутри профиля накручивается 2 гайки.
- Как только губки тисков будут стянуты, можно отсечь излишек шпильки. На её край накручивается, а затем сваривается забивная гайка.
- Ну а дальше, торцевой частью свариваются гайки М12. В них вставляются остатки шпильки. На них накручиваются забивные гайки.
Для придания прочности конструкции, на её подошву у длинных сторон необходимо приварить отрезки профильной трубы.
Наконец, можно прикрутить инструмент к рабочему столу.

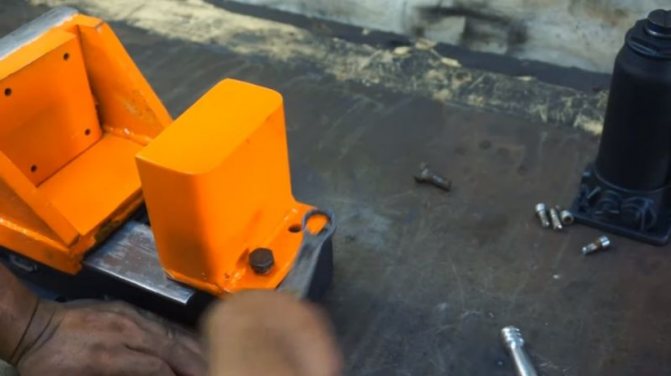

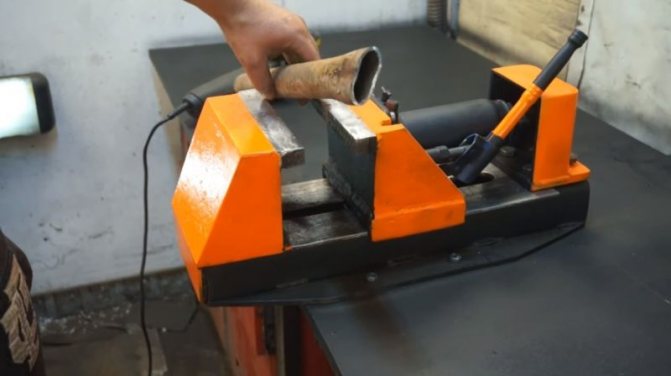

Из домкрата
В качестве механизма зажимания был взят домкрат:

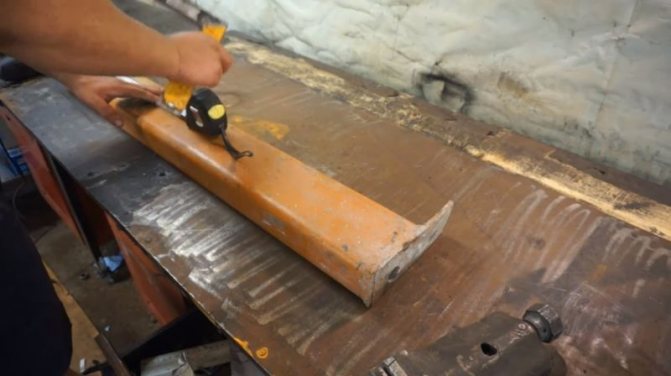

- Основой тисков станет швеллер, от которого необходимо отрезать подходящую по длине заготовку. На нём начертим и создадим с помощью инструментов паз.
- От листа толстого металла необходимо отрезать кусок, на котором будут просверлены отверстия для крепежа. Приварим его к торцу швеллера.

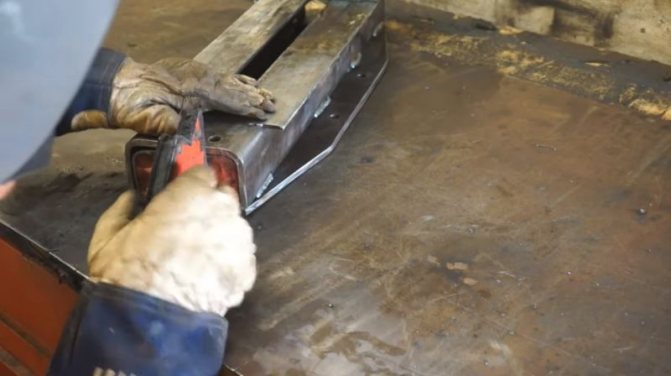

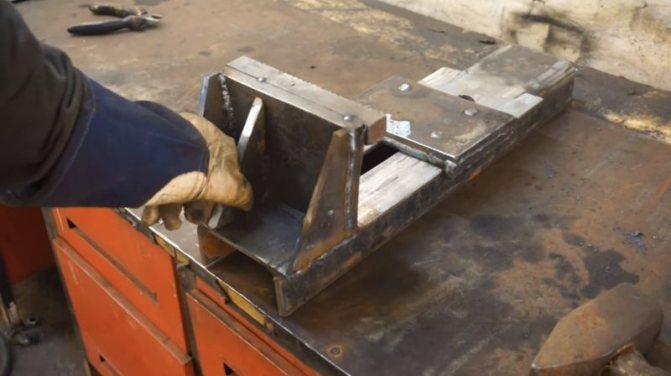

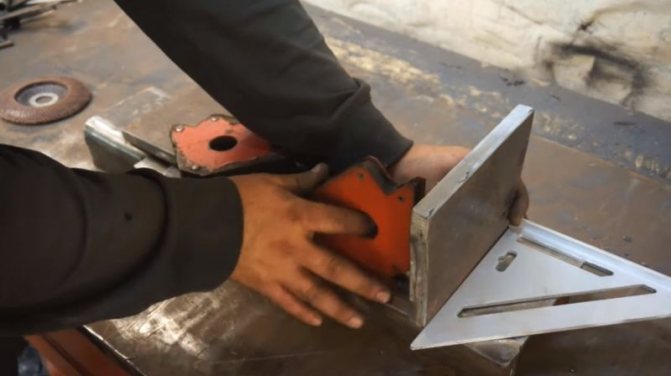

- Кусочек уголка приварим к раме, чтобы домкрат смог опираться на него. Свариваем недвижимую губу, сделанную из части швеллера.

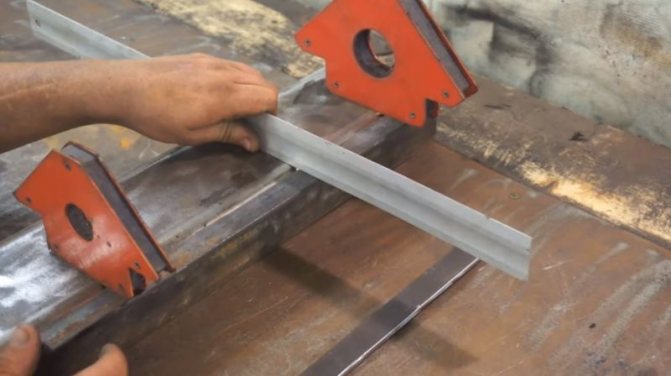

- Надеваем втулки и варим две направляющие между недвижимой губкой тисков и уголком для опоры. Втулки свариваем с полосой из металла, к которой вскоре будет приварена подвижная губка.
- К движущейся площадке прикрепляем пару пружин, которые будут возвращать подвижную губку, а после монтируем домкрат.
- Изготавливаем для губок накладки из дерева или металла. Устанавливаем рычаг, приводящий в действие домкрат. А две стороны рамы свариваем с уголками для фиксации тисков к столу.
Подведём итоги, в этой статье мы узнали о назначении тисков, их видов и даже как изготовить их своими руками. Для их создания не обязательно иметь сварочный аппарат, но всё же желательно конструировать их в мастерской или гараже (иначе дома будет полный кавардак). Надеюсь, вам понравилась статья.
