Существует большое разнообразие приспособлений, увеличивающих функциональность фрезерного станка. Из них выделяют:
Конструкция параллельного упора для фрезерного стола самая простая из всех типов удерживающих систем. Сделать её своими руками не составит труда, если предварительно разобраться в принципе её работы.
Для нормального движения фрезы с помощью направляющей заготовки, в ней предварительно проделывается контрольный паз и замеряется расстояние от края до нулевой отметки. Упор в итоге легко передвигать по штанге, выставляя любое приемлемое расстояние, но важно помнить, что при работе с двумя штангами их нужно фиксировать одновременно.
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Вот теперь можно, не торопясь, фрезернуть вот такую чудо-джолану с имплантированной табуреткой по центру корпуса и кантом из марихуаны, размешанной в эпоксидке. Если же вы хотите что-то уточнить, обращайтесь ко мне!
Приспособления для фрезера по дереву: изготовление своими руками, инструкция и сборка
Копировальные кольца — круглая пластина с выступающим бортиком, скользящим по базовой поверхности вдоль шаблона. Такое приспособление обеспечивает точный путь движения фрезы. В основном этот элемент устанавливают к подошве верстака. При этом существует несколько методов его крепления:
Применение шаблона тоже позволяет добиться более эффективного и точного выполнения работ. Его прикрепляют прямо на заготовку двусторонним скотчем, а потом обе части приспособления прижимают к станку струбцинами. Причем опытные фрезеровщики советуют проверять, насколько крепко прижато кольцо к краю шаблона.
Вдобавок с таким приспособлением можно обрабатывать не всю кромку, а только лишь углы. Следовательно, процедура обработки материала по шаблону — прекрасный вариант вырезания пазов для изделия.
Приспособление для фрезерного станка по дереву: список вспомогательных устройств, как собрать своими руками
Когда вылет пилы кончается (или она допиливает до угла, тут все зависит от конструкции пилы), нужно перейти на лобзик с большим вылетом.
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Пошаговые мастер-классы с фото и описанием, технологии, лайфхаки – все, что нужно для рукоделия настоящему мастеру или просто умельцу. Если же вы хотите что-то уточнить, обращайтесь ко мне!

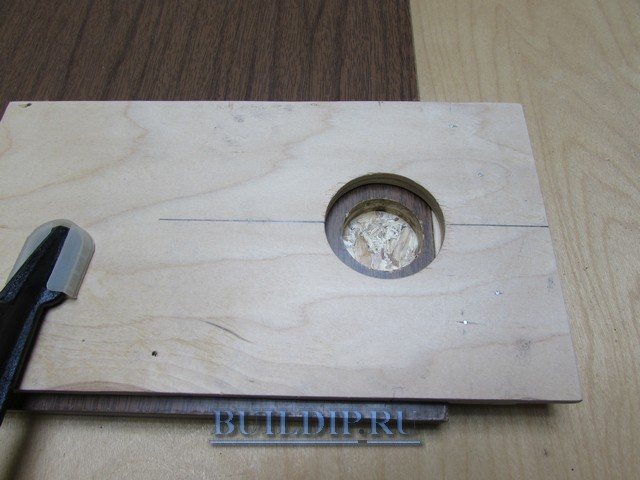

Как вырезать отверстие ручным фрезером
Поместите шаблон по разметке и закрепите струбциной. Установите фрезерную машину в рабочую зону, сдвиньте «голову» инструмента вниз до контакта фрезы с поверхностью и зажмите рычаг фиксатора.
Вращением колесика опустите ограничитель глубины до упора в нижнюю ступеньку позиционной опоры.
Отсчитайте по шкале нужную глубину фрезерования и затяните барашковый стопор.
Освободите фиксатор и поднимите корпус инструмента. Поворотом револьверной опоры установите глубину первого прохода.
Запустите ручной фрезер, после набора оборотов нажмите на корпус до упора и зафиксируйте положение. Вырежьте материал проводя инструмент плавно по обрабатываемой плоскости сначала по окружности, а затем в центре. Завершив проход, снимите шкуркой поднявшийся бортик, если на поверхности лежит ДВП.
Освободите корпус фрезера и установите следующую глубину обработки.
Повторяйте операции до полной выборки отверстия. При отсутствии системы отвода опилок используйте пылесос для очистки рабочей зоны, исключая дефекты фрезеровки.
Как сделать фрезером отверстия под мебельные петли
Накладные петли располагаются на определенном расстоянии от кромки панели. Для выборки ручным фрезером глухого отверстия под чашечку удобнее использовать приспособление (шаблон) с упорной планкой, облегчающей позиционирование на мебельной плите.
Чертеж шаблона для врезки мебельной петли.
Шаблон рассчитан на врезку стандартной петли с чашечкой диаметром 35 мм. Для изделий с другими установочными размерами следует рассчитать диаметр отверстия и определить положение упора соответственно расстоянию от середины петли до края панели.
Вырежьте части приспособления из фанеры и закрепите планку с помощью клея и мелких гвоздиков.
Для выборки отверстия закрепите шаблон на мебельном щите, уперев нижнюю планку в торец. Выставьте на инструменте глубину фрезерования в 11,5 мм и вырежьте углубление за несколько проходов.
Подобным способом несложно рассчитать и подготовить шаблоны для других отверстий. Минимальный размер вырезаемого по рассмотренной технологии углубления ограничен калибром копирующего кольца, а максимальный – размером подошвы фрезера.
Сделать приспособления для фрезера своими руками, или приобрести готовые?
Постараемся ответить на этот вопрос в нашей статье. Для тех, кто самостоятельно изготавливает деревянные изделия, фрезер (особенно ручной) является незаменимым помощником.
Сам по себе электроинструмент, даже укомплектованный отличным набором фрез, совершенно бесполезен без дополнительных приспособлений. Удержать руками работающий фрезер в пределах заданной траектории невозможно.
Вращающаяся фреза будет перемещаться хаотично, реагируя на вибрации инструмента и структуру обрабатываемого материала. Даже обладатель стальных мускулов и соколиного глаза не сможет работать этим инструментом без применения направляющих и фиксирующих устройств.
Так выглядит фрезер по дереву
Элементарные приспособления, как правило, входят в комплект электроинструмента, но с их помощью можно выполнять лишь простые задачи. Более сложные направляющие и шаблоны приходится приобретать за дополнительные деньги, при этом многие из них можно изготовить своими руками.
Главное – иметь представление о том, как это устройство выглядит и работает. Нет необходимости искать готовые чертежи и сложные технические расчеты. Любой мастер сам лучше знает, как изготовить то или иное приспособление. Эффективность и удобство работы при этом будет выше, не говоря о сэкономленных средствах.
Механические помощники для ручного фрезера
Самое распространенное приспособление, которое входит в базовый комплект.
Фрезы для врезки петель
Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.
Фреза для врезки дверных петель
При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.
Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.
Набор фрез для переплета
Набор фрез специально для определенного типа работ
Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.
Переплет выполненный набором фрез
Именно при использовании всех фрез из набора, можно получить соединение без щелей. Для повышения универсальности применения выпускаются наборные фрезы.
Универсальная наборная фреза
На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.
Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.
А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.
Источник: https://obinstrumente.ru/elektroinstrument/frezer/prisposobleniya-dlya-frezera-svoimi-rukami.html
Работа ручным фрезером по дереву: фото, видео
- Профильная — для создания фигурной конфигурации краев изделия.
- Конусная — применяется для удаления фаски поз под углом 45 градусов Цельсия.
- Дисковая или фальцевая фреза рассчитана для создания паз в кромке.
- Галтейная — предназначена для вырезания округлых пазов на кромке фигурного изделия.
- Кромочная — используется для формирования шипов, выемок.
Получение фигурной и криволинейной кромки
Если нужна не ровная, а скругленная или любая другая форма кромки, надо смотреть по состоянию имеющегося края. Если заготовка более-менее ровная, берете необходимую кромочную фрезу, устанавливаете ее и обрабатываете поверхность, как рассказано выше. Если поверхность слишком кривая, ее сначала доводят до нормального состояния, а потом фрезеруют.
Это необходимо, так как ролик подшипника прокатывается по поверхности и если есть огрехи, они будут скопированы. Потому действуйте последовательно — сначала ровняйте, затем — придавайте кривизну.
Если нудна вообще криволинейная поверхность — вырезается шаблон. Рисунок наносится на фанеру толщиной 8-12 мм, сначала его можно выпилить электролобзиком, потому край довести до идеального состояния фрезером.
В этом случае тоже придется работать фрезером, но пока без шаблона. Когда поверхность будет идеальной, шаблон фиксируют к заготовке и дальше уже описанная выше работа ручным фрезером по дереву. Только один момент: если снимать в некоторых местах понадобится большое количество материала, лучше это сделать лобзиком, например. Иначе фреза быстр затупится.
