Мини-снегоход своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно собрать снегоход с двигателем от мотоблока. Предоставлены пошаговые фото сборки и видео с обкатки мини-снегохода. Каждый заядлый рыбак и охотник прекрасно знает, что зимой по рыхлому снегу передвигаться на лыжах не очень то удобно, а когда необходимо преодолеть расстояние в несколько десятков километров до заимки, зимовья, охотничей избушки, или до водоёма, то здесь вообще «труба)) Для преодоления больших расстояний необходим снегоход, но цены на заводские машины не по карману простому человеку, опять же ремонт и запчасти обойдутся в копеечку. Так что делаем сами, своими руками))

Для постройки снегохода автор использовал двигатель от мотоблока «Lifan» мощностью 9 л/с, данный вид двигателя сегодня очень популярен среди самодельщиков, куда только их не ставят) трактора, вездеходы, лодки итд. ДВС расположен в задней части машины прямо над гусеницей, кстати она сделана из половины БУРАНовской гусеницы разрезанной пополам.

Снегоход шустро бегает по рыхлому снегу везя двух человек и полозья с поклажей, что в очередной раз доказывает что дело Кулибина живет и развивается)

Материалы

ДВС «Lifan» 9 л/с
проф-труба «квадрат»
гусеница «Буран»
цепь
звезда
болты, гайки и тд

Инструменты

сварочный инвертор
УШМ
дрель
набор гаечных ключей

Сборка снегохода своими руками.

Данный снегоход очень компактный и при этом быстро собирается и разбирается, буквально за 5 минут. Так же легко помещается в разобранном виде в багажное отделение легкового автомобиля.

Гусеница сделана из БУРАНовской гусеницы разрезанной пополам, дополнительно установлены алюминиевые траки сделанные из профиля.

Вот такой снегоход)

Источник: www.samodelkindrug.ru

Изготовление гусениц из покрышек

Этот вариант сооружения резиновых гусениц имеет ряд преимуществ. Материала можно найти предостаточно. При острой необходимости не составит сложности провести ремонтные работы в очень короткое время. Чтобы смастерить резиновые гусеницы, следует выбирать шины от грузового транспорта. К тому же и протектор должен быть идентичным по рисунку с остальными покрышками — это существенно упростит дальнейшую работу.

Процесс изготовления:

Изначально берется покрышка. Делается поперечный разрез, чтобы получилась полоса. Из нее вырезаются борта — должна образоваться своего рода беговая дорожка. Процедура требует большого терпения, ведь вырезка лишних частей покрышки довольно трудоемкая. Из инструментов используется большой нож с хорошим острым лезвием.
Резина легко поддается резке, если нож вымочить в теплой мыльной воде. Нужно периодически выполнять смачивание. Чтобы добиться большей простоты в работе, следует применить электрический лобзик с полотном мелкого зуба. Лезвие также время от времени промачивается в мыльной жидкости.
При высокой твердости покрышки рекомендуется с внутренней стороны извлечь пару слоев резины — это очень тяжело, поэтому проще отыскать шину с мягкой структурой. В случае неудовлетворения рисунка протектора допускается новая нарезка грунтозацепов по своему усмотрению.

Резиновая гусеница, сделанная своими руками, имеет огромный плюс — это замкнутый контур. При таком достоинстве надежность и прочность значительно повышаются. Единственное, чему надо уделить внимание, это закреплению отдельных элементов покрышки при создании трака на снегоход. Зачастую некоторые варианты покрышек не подходят по ширине. В таком случае следует отыскать материал под конкретные параметры или стягивать мелким тросом отдельные куски.

Снегоход Рыбак 2-МР

Рыбак 2МР – разборный двухместный миниснегоход типа мототрансформер, предназначен для передвижения по рыхлому и глубокому снегу. Техника комплектуется четырехтактным ДВС, автоматическим сцеплением, багажником, передним отбойником-уплотнителем и усиленным прицепным устройством, что позволяет использовать снегоход, как мотособаку (мотобуксировщик) в условиях сложной проходимости. Отзывы владельцев мини снегохода характеризуют Рыбак 2 МР, как снегомобиль для любителей зимней рыбалки и охоты из-за небольшого давления на снег и экономичности.

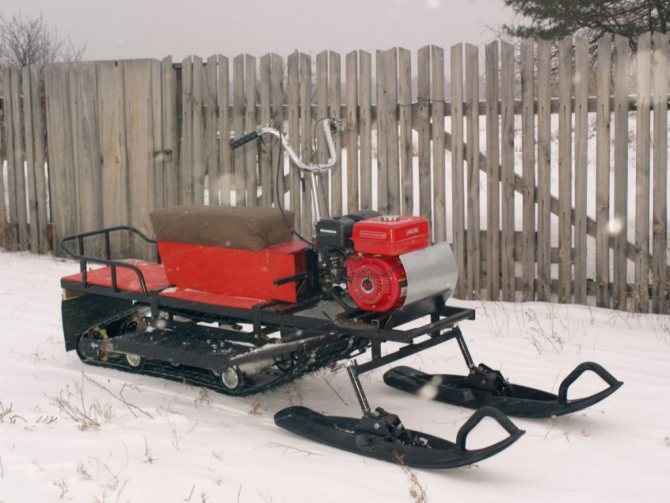

Лучшие самоделки — снегоход из мотоблока

При изготовлении самодельного снегохода для него используют гусеницы от других снегоходных машин, или же самодельные, собранные из подручных материалов. После выбора гусеницы, необходимо определиться, какой тип подвески использовать. Нужно выбрать из двух основных видов: подвеска на катках и склизовая подвеска.

У каждой из них есть как преимущества, так и недостатки. После этого важно определиться, какая у снегохода будет компоновка. Обычно на снегоход устанавливают спереди две рулевые лыжи и сзади гусеничный блок.

Технические характеристики

Габариты снегохода

В собранном состоянии (длина/ширина/высота), мм – 1965/675/840;
Гусеничный отсек в транспортном положении (длина/ширина/высота), мм – 1030/675/400;
Моторный отсек в транспортном положении (длина/ширина/высота), мм – 480/675/520;
Масса, кг – 86.

Ходовая часть

Пластиковые лижи, шт. – 2;
Гусеница шириной 582 мм, шт. – 1.

Мощность двигателя, кВт (л. с.) – 4,8 (6,5);
Рабочий объем, дм 3 – 1,96;
Расход топлива, л/ч – 1,65;
Объем топливного бака, л – 3,6;
Тип топлива – бензин АИ-92;
Объем масла в картере, л – 0,6;
Объем масла в редукторе, л – 0,5.

Другие характеристики

Максимальная полезная нагрузка, кг – 120;
Максимальная скорость, км/ч – 18;
Выбег со скорости 20 км/ч, м – 3;
Цена на официальном сайте, рублей – 72300.

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

из транспортерной ленты;
из покрышек грузовика;
из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

Мини снегоходы для зимней рыбалки

Мини-снегоход – это, пожалуй, наиболее подходящий вид транспорта для зимней рыбалки, особенно в регионах, где выпадает много снега. Достоинство его заключается еще и в том, что для его управления не нужно проходить специальное обучение: все настолько просто. К тому же, цены на мини-снегоходы не являются «кусачими», а транспорт является весьма функциональным. Если обзавестись подобным транспортным средством, то на нем можно преодолевать большие расстояния, независимо от количества выпавшего снега.

Подобные модели очень просто разбираются и собираются, поэтому их легко можно транспортировать в багажнике автомобиля. Что еще очень важно, такой вид транспорта не требует регистрации соответствующих органов.

Нюансы сборки

Гусеничные самодельные снегоходы собираются следующим образом:

На раме устанавливается фиксирующий вал с принимающей звездой.
Далее ставится двигатель с передающей звездой и бензиновым баком. Звезды двигателя и вала соединяются друг с другом цепью.
Монтируется передняя и задняя колесная ось для гусениц. Как правило, передняя ось фиксируется неподвижным креплением или сваркой, а задняя — при помощи подвижного крепления.
Собирается передняя подвеска с направляющей лыжей и рулевой колонкой.
Устанавливается сиденье, тормоза и отдельные элементы кузова.

Для натяжки гусеницы используется подвижное крепление задней оси. После монтажа основных узлов и агрегатов осуществляется установка тормозов. Как правило, применяются дисковые тормоза, которые останавливают вал гусеницы при выжимании ручки.

При сборке нужно особое внимание уделять крепежу. Все болты должны крепко затягиваться. Заранее подготовленные крепления должны быть качественно приварены к раме, чтобы во время езды ни один узел не отвалился от техники.

Подробно изучив информацию о том, как сделать снегоход, можно переходить непосредственно к созданию и сборке транспортного средства. Нужно понимать, что самодельный вариант будет уступать по качеству среднебюджетным магазинным моделям. Главными преимуществами самоделки являются крайне низкая стоимость и возможность задавать собственные параметры для изделия.

Характеристики мини снегоходов

Подобные конструкции регулярно усовершенствуются, что приводит к появлению все более новых и более комфортных разработок, с упрощенными схемами управления.

Размеры и вес

Мини-снегоходы характеризуются не большими габаритами и весом. Это очень важно, поскольку с таким устройством легко обращаться. Например, один человек в состоянии погрузить этот аппарат в багажник автомобиля и вытащить его оттуда. В случае, если он провалится в какое-то углубление, то его так же можно легко вытащить одному человеку.

Особенности конструкции

Конструкция мини-снегохода состоит из нескольких завершенных модулей, которые легко собираются и разбираются. Благодаря этому, реально упрощается процесс транспортировки этого транспортного средства.

Подобный подход в создании таких аппаратов позволяет экономить на ремонтах и техобслуживании, за счет качества исполнения и продуманности решения.

Отпадает так же проблема в хранении транспортного средства. Благодаря специальным зажимным механизмам изделие можно разобрать за несколько минут. В разобранном виде мини-снегоход практически не занимает места и для его хранения не требуется специального помещения.

Реальная скорость передвижения

Такое изделие способно развивать скорость до 30-35 км/час, чего вполне достаточно для передвижения по снегу или льду. Небольшая скорость позволяет чувствовать себя уверенно и безопасно в любых условиях.

Дополнительные достоинства

Под сидением предусмотрен объемный багажник, куда рыбак сможет положить большинство своих рыболовных принадлежностей.
В конструкции мини-снегохода применяется центробежное сцепление с приводом, что реально упрощает его эксплуатацию.
Мини-снегоход оборудован прочными лыжами из металла. Они устойчивые и надежные, хотя их легко можно сменить в случае поломки.

Основные плюсы и минусы мини-снегоходов

К положительным качествам мини-снегоходов следует отнести:

Небольшие габариты и вес способствуют легкому процессу транспортировки изделия в любую точку, независимо от того, разобран аппарат или нет.
В связи с тем, что он легко разбирается, процесс хранения не отнимает много средств и не отбирает много полезной площади, даже в условиях обычной квартиры.
Собрать агрегат реально за несколько минут без использования специальных инструментов.
Даже вдвоем на мини-снегоходе можно передвигаться со скоростью до 20 км/час.
Под сидением достаточно места для транспортировки рыболовного снаряжения. Кроме этого, имеются дополнительные карманчики для хранения мелких деталей.

В некоторых моделях присутствуют дополнительные функции, такие как подогрев руля или обеспечение питанием потребителей на напряжение 12 вольт.

Кроме достоинств, подобные устройства имеют ряд недостатков, о которых следует всегда помнить, чтобы они о себе не напомнили в самый не подходящий момент.

Например:

В конструкции мини — снегохода не слишком вместительный топливный бак. В связи с этим, придется брать с собой дополнительную канистру с топливом.
Хотя техника и рассчитана на перемещение вдвоем, но следует быть готовым к не очень комфортному процессу. Особенно это актуально при перемещениях на дальние расстояния. Если эти расстояния маленькие, то этот вопрос не является принципиальным. В любом случае, плохо ехать – лучше, чем хорошо идти, тем более в условиях, когда глубокий снег.
Ноги не имеют существенной защиты, поэтому передвигаться следует весьма осторожно и внимательно, особенно в условиях зарослей.

Преимущества и особенности самодельного снегохода

Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Разборные конструкции снегоходов

Большинство рыболовов отдают предпочтение разборным снегоходам и считают, что они намного удобнее и практичнее. На самом деле, если это не мини-снегоход, подобные конструкции отличаются лишь не значительными особенностями. К примеру:

Габарит и вес транспортного средства значительно больше, поэтому даже в разобранном виде его части, вряд ли поместятся в багажнике автомобиля. Поэтому, процесс транспортировки несколько проблематичный.
Скорость перемещения достигает 70-ти км/час, благодаря более мощному двигателю.
Собрать подобную конструкцию гораздо сложнее, тем более одному, так как элементы конструкции обладают значительным весом.
Большие габариты позволяют без проблем перемещаться на транспортном средстве нескольким рыбакам.
Грузоподъемность этих конструкций намного больше, чем мини-снегоходов.

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция — самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные, мотоциклетные или сделать самостоятельно.

Известные модели и бренды

Существует несколько разработок как отечественных, так и зарубежных, которые пользуются широкой популярностью. Ведь мини-снегоходы востребованы не только на отечественном рынке, но и в странах Европы. К самым востребованным моделям можно отнести:

Отечественные рыболовы неплохо отзываются об отечественных разработках типа «Бурлак» и «Разгуляй». Эти модели имеют малый вес и габариты, а в разобранном виде они могут храниться в условиях обычной квартиры. Собирается транспортное средство за короткий промежуток времени. Несмотря на наличие двух рыболовов со снаряжением, может развивать скорость до 20-ти км/час.

Мини-снегоходы «Вьюга» отличаются наличием всех необходимых данных для передвижения по снегу. Способ управления устройством достаточно простой, что доступно даже новичку. Благодаря наличию удобных и мощных лыж, снегоход без проблем может перемещаться по глубокому снегу или по бездорожью.

Модель «Хаски» характеризуется достаточно малыми габаритами, поэтому может поместиться даже на балконе, естественно в разобранном виде. Собирается или разбирается изделие в течение 2-3 минут.

Конструкция «Турист» обладает очень простой системой управления. Поэтому, освоить управление этой моделью в состоянии даже подросток. Разработка легкая и компактная, а также экономичная в плане топлива. Заводится этот агрегат в любых условиях и на любом морозе. Достаточно удачная конструкция, пользующаяся широким спросом.

Выбирая для себя одну из конструкций снегоходов, следует обращать внимание на надежность, качество сборки и безопасность. Как это сделать? Да очень просто! Следует всегда останавливать свой выбор на известных моделях, которые уже имеют своего покупателя и массу положительных отзывов.

Очень важно, чтобы модель мало расходовала топлива. В наше время экономия выходит на первое место.

Ремонтопригодность, доступность и взаимозаменяемость

Поскольку гусеница снегохода испытывает большие нагрузки и постоянно контактирует с разными поверхностями, разрыв трака не исключён. Но сделать ремонт в походе почти невозможно, а возить запаску ? накладно. Поэтому нужно следить за ней, учитывая, что пробег нового изделия равен 3?5 тыс. км. К этим советам стоит прислушаться ? ведь они исходят от специалистов канадской компании Camoplast, гусеницами которых оснащены 80% снегоходов, производимых в мире.

Но российские владельцы снежных машин научились ремонтировать эти детали своими руками, особенно если они ?обуты? в импортные изделия, которое в 6?10 раз дороже местных. Сделать ремонт хода своими руками можно наклеиванием заплаты из резинокорда на место повреждения вулканизацией. Так чинится как отслаивание резины от корда, так и надрывы.

Для ремонта мелких дефектов своими руками подойдут кордовые заплаты, для крупных повреждений ? куски транспортерной ленты и особые клеи. Также можно склеить изделие своими руками, укороченное после вырезания фрагмента. Иногда наклеенный слой укрепляется заклёпками.

Эти изделия для снегоходов сегодня не в дефиците. Но отечественная продукция не отличается высоким качеством, хотя стоит в разы дешевле высококачественного импорта. О полной взаимозаменяемости таких деталей пока речи нет (см. таблицу ниже), хотя производители стремятся к этому.

Таблица характеристик движителей для некоторых машин

Какие цены и где купить?

Стоимость мини-снегохода зависит от его функциональности, его основных характеристик и фирмы производителя. Приобрести подобное транспортное средство можно за 60-150 тыс. рублей.

Приобрести мини-снегоход можно в специализированном магазине, где продается различная техника или в магазине, где продаются рыболовные принадлежности. Идеальный вариант – это заказать в Интернете. Во-первых, это может обойтись несколько дешевле, а во-вторых, здесь имеется более широкий выбор, что позволяет выбрать именно ту модель, которая больше подходит. Хотя и здесь имеются «подводные камни». В интернете имеется реальная возможность обзавестись подделкой.

Мини-снегоход может оказаться незаменимым транспортным средством для рыболовов, особенно в условиях снежных зим. Кроме этого, подобные изделия собираются и разбираются за считанные минуты, а габариты позволяют хранить технику в условиях недостатка полезной площади.

Источник: fishingday.org

Как собрать снегоход

Имея на руках все необходимые запчасти и чертежи, можно приступать к сбору снегохода. В целом работа по изготовлению машины займет несколько недель, поэтому начинать ее стоит задолго до первого выезда на охоту. Первый этап — планирование и поиск подходящих запчастей. Сложные узлы лучше заказать у профессионального токаря, если у Вас нет нужного оборудования или опыта работы; Сварка рамы — это может сделать даже любитель, главное взять прочный материал; Соберите гусеничный блок; Раму нужно соединить с гусеничным блоком и двигателем; Далее собирается рулевая колонка, подсоединяются органы управления; Кузов, рама и лыжи, если они изготовлены из дерева, нужно покрыть эмалью Итоговый результат должен пройти испытания на безопасной территории с близкими к максимальным грузами. Успешно завершив этот этап, можно ехать на охоту.

Очень облегчит сборку, если у Вас будет донорское транспортное средство, с которого можно снять большую часть узлов для будущего снегохода. На эту роль больше всего подходит старый снегоход, мотоцикл (в этом случае можно даже не переделывать раму), мотоблок, мотобуксировщик или даже бензопила (правда, снегоход получится очень маломощный).

Мини снегоходы своими руками для зимней рыбалки

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него 2. Самодельный наждак из двигателя стиральной машинки 3. Самодельный генератор из двигателя от стиральной машины 4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат 5. Гончарный круг из стиральной машины 6. Токарный станок из стиральной машины автомат 7. Дровокол с двигателем от стиральной машины 8. Самодельная бетономешалка

Делаем снегоход своими руками — проще не бывает!

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой. Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части. При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

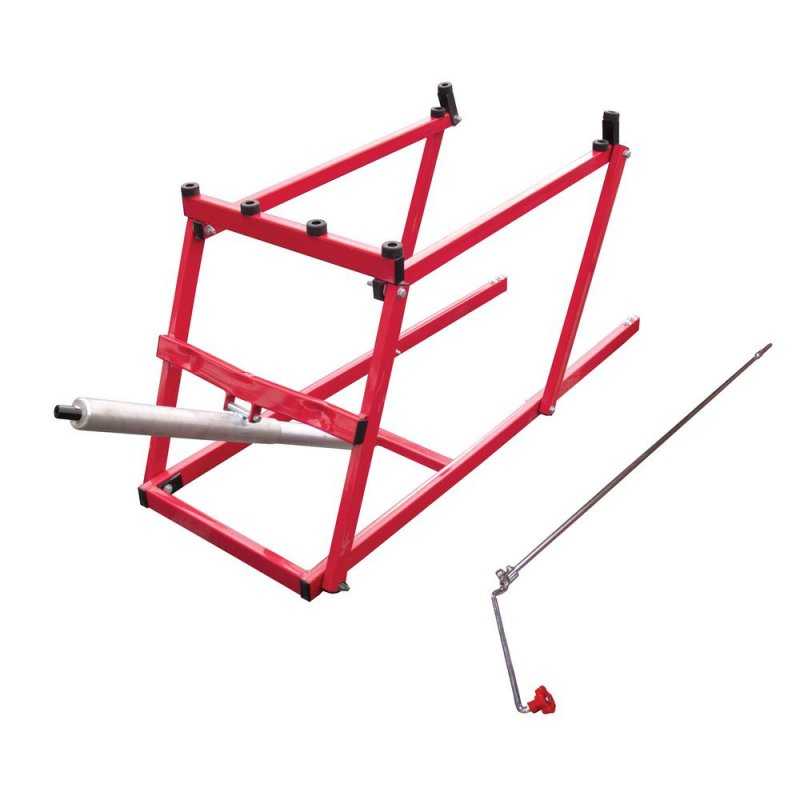

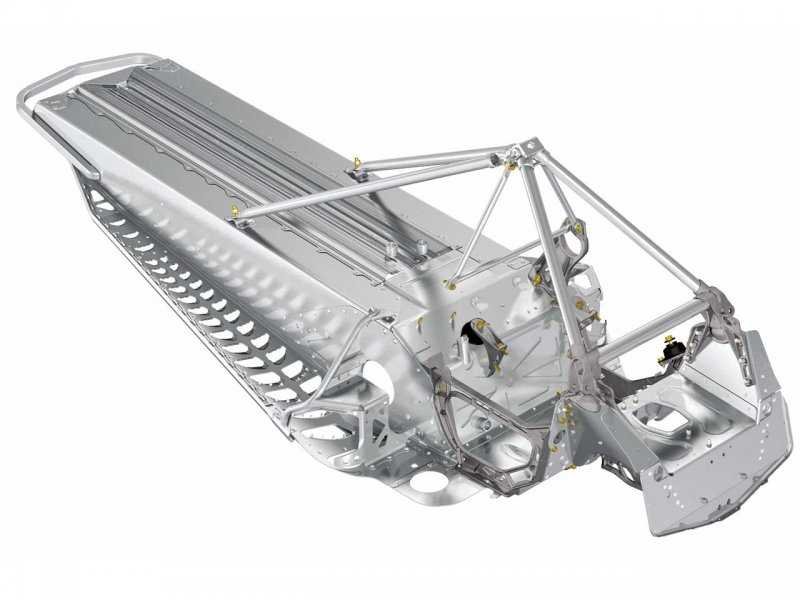

Металлическая рама

Конечно, металлическая конструкция не так практична, как деревянная. Материал очень дорогостоящий и тяжелый, а создание снегохода будет более сложным.

Кроме того, недостаток металла в его холодной поверхности, которую необходимо чем-либо накрывать для передвижения в нем. Но есть и одно большое преимущество такого варианта — долговечность готовой конструкции.

Для создания металлической рамы снегохода потребуются некоторые материалы и инструменты. Из инструментов это сварка и электроды, молоток, болгарка, плоскогубцы, набор ключей и крепежи для системы.

Что касается материала, то здесь потребуется подготовить Трубы из металла, уголок металлический, сталь в листах и швеллер.

Обязательно перед постройкой рамы здесь сделать чертеж с точным указанием размеров. Это поможет максимально точно подобрать количество и вид материала.

При помощи болгарки нарезаются трубы и свариваются в раму. Из уголка будут сделаны крепления для всех частей снегохода. Можно сделать их из швеллера.

Только после этого все обшивается листовым металлом. Для того, чтобы сделать снегоход из мотоблока, необходимо предусмотреть место для размещения мотора.
