Снегоход из бензопилы своими руками; инструкция как сделать из различных бензопил

Что можно сделать из бензопилы

Самоделки из бензопилы относятся к очень широкому классу устройств. Это и ручной инструмент с мотоприводом, такой, как:

• болгарка;
• мотобур;
• культиватор;
• снегоуборщик;
• стационарные станки и устройства: лесопилка;
• электрогенератор;
• мотонасос;

И это наверняка еще не все возможные самоделки из бензопилы.

Почему из Дружбы

Основные достоинства бензопилы Дружба: простота конструкции, надежность и низкая стоимость. Она была разработана в 1953 г. и выпускалась до начала 2000 гг. За все время производства пилы ее конструкция оставалась неизменной, но некоторые узлы были модифицированы.

В зависимости от установленного карбюратора и системы зажигания, двигатель МП-1, которым комплектовалась Дружба, развивает от 2 до 4 л.с.

Технические характеристики бензопилы Урал выше, чем у пилы Дружба. Она обладает более мощным двигателем (5 л.с.), имеет меньший вес (11,6 кг) и высокую продуктивность. Но из-за высокого расхода топлива и системы автоматической смазки цепи при изготовлении самодельных устройств такая пила применяется реже, чем Дружба.

Изготовление самоделки из бензопилы импортного производства обойдется дороже. Для эксплуатации такого устройства потребуется качественное масло и топливо. А в случае возникновения неисправности будет необходим специализированный и дорогостоящий ремонт.

Принцип переделки

Принцип переделки весьма прост и объединяет весь спектр самодельных устройств и агрегатов. Бензопила используется в качестве привода. Уникальные качества мотора бензопилы, способного работать при очень больших углах наклона, разве что не вверх ногами, позволяет использовать этот универсальный привод во многих конструкциях. В случае применения бензопилы в качестве привода ручного мотоинструмента — самоделки сохраняется большинство детали исходной бензопилы, а меняется лишь рабочий орган.

Мотоблок из бензопилы

Если же на основе бензопилы своими руками делают стационарный станок или транспортное средство — переделка становится более глубокой. В конструкцию добавляется редуктор, вариатор или ременная передача, топливный бак заменяют на более емкий для обеспечения продолжительной работы без дозаправки.

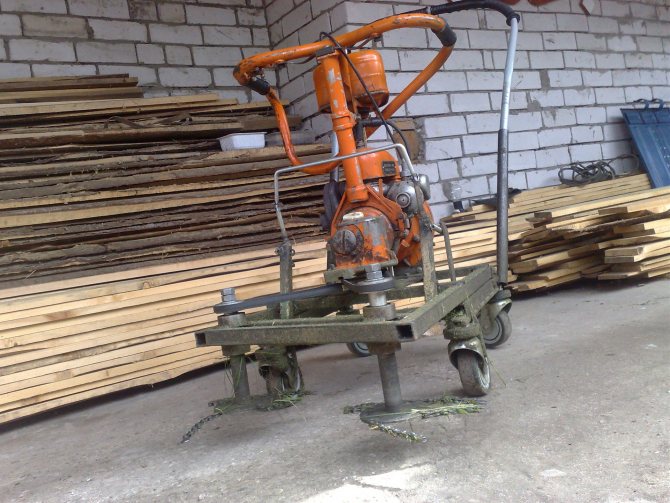

Мотокультиватор

С его помощью можно обрабатывать небольшие участки. Изготовление мотокультиватора состоит из таких действий.

1. Из бензопилы извлекается двигатель, бензобак, редуктор.
2. Сваривается рама из металлических уголков с сечением 32х32 мм.
3. К верхним поперечным уголкам крепится мотор. Под ним монтируется и закрепляется топливный бак.
4. Опоры промежуточного вала скрепляются продольными уголками на передней стойке рамы.
5. Из металлической поперечной перекладины длиной 30 см монтируется орган управления.
6. На нижнюю поперечину рамы прикрепляются колеса. Их можно взять из старого автомобиля.

Работая с таким самодельным мотокультиватором, нужно делать перерывы. От продолжительной агрегат может перегреться и выйти из строя.

Если в хозяйстве есть старая бензопила, не нужно спешить выбрасывать ее. Она пригодится для многих полезных поделок, которые можно сделать своими руками. Имея фантазию и минимум познаний в технике, можно придумывать настоящие шедевры, полезные в домашнем хозяйстве.

Транспорт

На базе двигателя от бензопилы можно изготовить много транспортных средств-самоделок. При этом важно помнить, что транспорт — это средство повышенной опасности и автор и владелец самоделки несет полную ответственность за ее безопасность.

Снегоход

Конструктивно снегоход — одна из самых сложных самоделок. Потребуется изготовить следующие узлы:

• Несущая рама.
• Корпус.
• Гусеница.
• Передняя лыжа.
• Руль с органами управления — рукоятками газа и сцепления.
• Подвеска.
• Трансмиссия.

Несущую раму сваривают из квадратного стального профиля 20*20 или 20*30, нужно предусмотреть качающийся рычаг для амортизирующей задней подвески и установку вилки руля мотоциклетного типа — для передней. Есть варианты с двумя лыжами — тут конструкция передней подвески буде сложнее — руль будет поворачивать не ось лыжи, а тянуть рычаги для управления рулевой трапецией. Такой вариант сложнее в изготовлении, но гарантирует лучшую управляемость и остойчивость. Для снегохода подойдет сцепление центробежного типа с подклиновым ремнем и цепью. Чтобы повысить тяговое усилие, на рабочий вал гусеницы устанавливают шестеренку, по диаметру превосходящую приводную шестерню на валу бензопилы. Для гусеницы можно взять готовые чертежи от легкого снегохода с двигателем такой же мощности, как и у бензопилы.

Чтобы самоделка могла уверенно везти одного-двух человек, мощность двигателя должна быть не менее пяти лошадиных сил.

Аэросани

Аэросани намного проще по конструкции, чем снегоход, по принципу своей работы они напоминают движущийся по земле маленький винтомоторный самолет. Грузоподъемность, проходимость и остойчивость получится заметно ниже, чем у снегохода с равной мощностью двигателя. Преимущество будет в простоте конструкции, большей надежности и большей скорости на открытых пространствах. Винт толкающего типа устанавливается в защитном кожухе их ячеистой сетки за спиной водителя и толкает аппарат вперед. Управляется аппарат за счет поворота лыжи, рычага газа и снежного тормоза.

Самодельные аэросани

Чтобы как следует разогнать аэросани — самоделку или проехать не только по гладкому льду замерзшей речки, а по полям и небольшим сугробам, потребуется двигатель от бензопилы мощностью не менее 10 лошадиных сил.

Мопед

Летнее транспортное средство-самоделка с мотором от бензопилы вряд ли составит конкуренцию промышленным образцам. Домашние мастера чаще собирают его в качестве испытания своих сил или как рассматривают как тренировку перед более серьезными конструкциями. Кроме бензопилы, потребуется старый велосипед, или, по крайней мере, основные узлы от него, включая подшипники. Раму умельцы сваривают сами из труб или квадратного профиля. Выглядит она страшновато, зато отличается надежностью. Привод осуществляется на заднюю ось велосипедной цепью.

Наиболее продвинутые домашние мастера берут за основу горный велосипед с качественными тормозами и амортизированной подвеской. К бензопиле добавляют редуктор с передаточным числом 1:15- 1:20 и вариатор. На такой самоделке уже можно путешествовать достаточно комфортно со скоростью до 30 км/ч.

Карт-самоделка на базе бензопилы

Что еще можно сделать из пилы Урал или Дружба? Например, карт — максимально упрощенную модель автомобиля, разработанную специально для кольцевых гонок. Он лишен корпуса, амортизаторов, иногда даже тормозов — все сделано для максимального облегчения конструкции увеличения скорости. Рама карта-самоделки варится из профиля или стальных труб. Колеса для самоделок часто берут от промышленных тележек для перевозки небольших грузов. Привод осуществляется на заднюю ось велосипедной цепью, рулевую трапецию берут от микролитражки. Для сборки карта понадобятся навыки слесарных и сварочных работ среднего уровня. За основу лучше взять готовые чертежи и придерживаться их основных параметров — хоть карт и считают «детским» видом спорта, скорости развиваются вполне взрослые, и покалечиться можно серьезно.

По похожей схеме на базе мотора бензопилы умельцы собирают и старшего брата карта — багги. Этот экипаж имеет усиленную подвеску с большими ходами и предназначен для гонок по пресеченной местности. Центр тяжести самоделки расположен низко для улучшения остойчивости, сиденья водителя и пассажира сверху защищает мощная дуга безопасности. Также весьма похожим будет процесс изготовления детского квадроцикла.

Самокат-самоделка с мотором от бензопилы

Несмотря на то, что выглядит это устройство как детская игрушка, он может стать серьезным подспорьем почтальону или курьеру. Пусть у самоката максимальная скорость и небольшая, 10-15 км/ч, зато он обладает отличной маневренностью и ни с чем не сравнимой экономичностью. Если рабочий день состоит из множества коротких поездок от точки к точке — лучшего варианта и не пожелать.

Самокат своими руками

Практически вся конструкция бензопилы сохраняется, снять нужно только шину и пильную цепь, заменив ее на велосипедную, передающую момент на заднее колесо самоката-самоделки.

Лодочный мотор

Лодочные моторы-самоделки впервые появились в Юго-Восточной Азии после второй мировой войны. Бедные рыбаки и крестьяне сами строили свои деревянные лодки, купить же фабричный лодочный мотор им было не по карману. Бензопилы же были вполне доступны по цене. Не мудрствуя лукаво, на вал пилы надевали бамбуковую палку, крепили ее деревянным же шплинтом и, оперев на козлы с двумя штырями-уключинами, опускали в воду с кормы под небольшим углом. На нижнем конце трубы крепили вырезанный из дерева же винт так, чтобы он находился под водой. Для всей конструкции требовались лишь стволы бамбука и веревки, собиралась она за пару часов. По мере износа бамбуковый вал и перекладину козел меняли на новые. Управляли такой лодкой, просто поворачивая шест за двигатель в нужную сторону. Простейший вариант лодочного мотора — самоделки будет повторять индокитайскую конструкцию, с тем отличием, что вместо шеста берется стальная труба, винт от старого лодочного мотора, а козлы сварены из уголка и снабжены упорно-опорным подшипником на поворотной опоре.

Лодочный мотор из бензопилы

Более продвинутый вариант использует вертикальное расположение гребного вала и герметичный редуктор, изменяющий направление вращения на 90 ⁰. Под двигателем размещают подшипник с устройством подъема гребного вала и рукоятку управления, на которую выводят регулятор газа. Винт также подбирается от лодочного мотора. Этот вариант повторяет кинематическую схему лодочного мотора фабричного производства. Он способен обеспечить поход небольшой лодки со скромной скоростью на приличное расстояние с завидной экономичностью. Важно, однако, помнить, что не все пилы предназначены для продолжительной непрерывной работы, поэтому нужно следить за тепловым режимом мотора и периодически давать ему остыть.

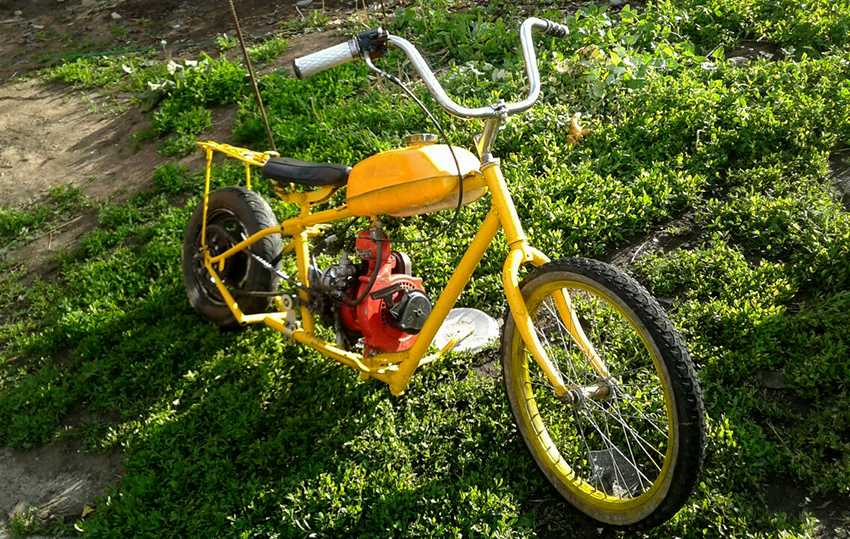

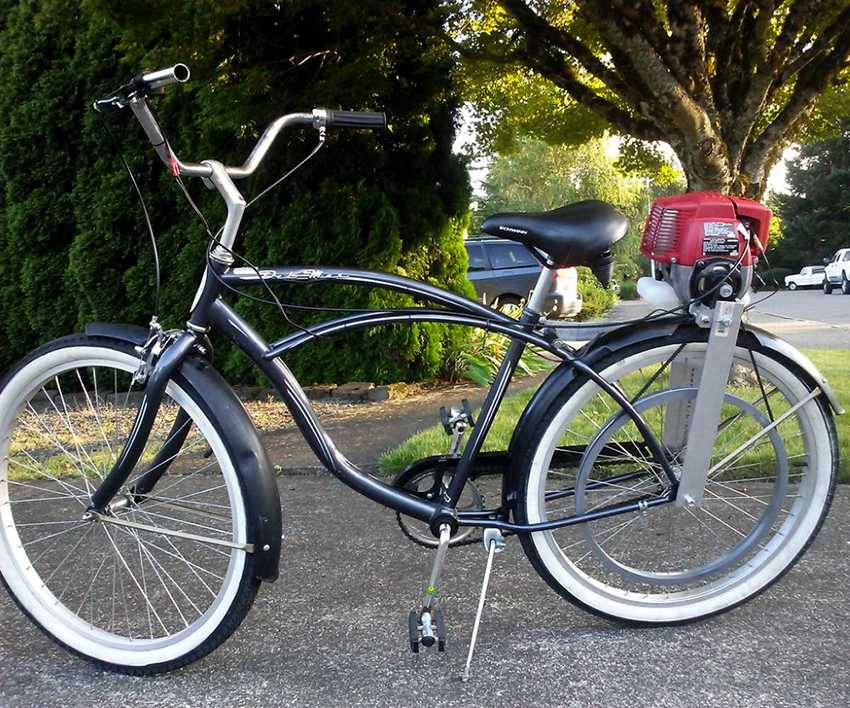

Как сделать мопед из бензопилы или велосипед с мотором

Самодельный мопед из бензопилы вряд ли сравнится с промышленным вариантом прибора, но в качестве своеобразной взрослой игрушки он вполне сгодится. По большому счету приспособление представляет собой не мопед, а велосипед с двигателем от бензопилы. Это связано с тем, что чаще всего применяется именно старая рама от этого транспортного средства.

На заметку! Более продвинутые умельцы берут не готовую раму от старого велосипеда, а самостоятельно изготавливают для этой цели сварную конструкцию из металлических труб или квадратного профиля. А вот основные узлы, включая подшипники, предпочитают использовать заводские.

Перед тем как поставить двигатель от бензопилы на велосипед, следует позаботиться о наличии деталей, таких как:

• рама;
• двигатель с бензобаком;
• редуктор с передаточным соотношением 18:1;
• амортизаторы;
• тормоза.

Любой двигатель на велосипед от бензопилы должен дополняться редуктором, чтобы была возможность регулировать вращение колес. Иногда вместо редуктора применяются зубчатые пары, соединенные между собой цепью от велосипеда. Если за основу брать горный вариант велосипеда, то здесь в большей степени подойдет редуктор с передаточным числом 1:15 или 1:20, дополненный вариатором. Главное преимущество горного велосипеда с мотором от бензопилы состоит в том, что в отличие от обычного устройства его получится разогнать до 30 км/ч.

Другим простым в исполнении транспортным средством считается карт из бензопилы, напоминающий упрощенную модель автомобиля, которая применяется в основном для кольцевых гонок. Прибор лишен цельного корпуса, в нем нет амортизаторов. Минимальное количество деталей позволяет облегчить конструкцию и обеспечить ему большую скорость передвижения.

Рама чаще всего варится самостоятельно из металлопрофиля, а в качестве донора колес используются старые тележки. В качестве привода на заднюю ось применяют велосипедную цепь, а также понадобится рулевая трапеция. Чтобы собрать корпус, потребуется использование сварочного аппарата. Некоторые считают карт, выполненный своими руками, детским автомобилем с бензиновым двигателем, но нужно учитывать, что транспортное средство способно развивать приличную скорость.

Бензопила для летательного аппарата

Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире — самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.

С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету — самоделке.

Самостоятельное изготовление мотоблока из бензопилы Урал

Порядок сборки мотоблока с двигателем от Урала ничем не отличается от инструкции, представленной выше. Различия могут возникнуть из-за особенностей выбранного чертежа, но в основном они незначительны

После сборки обязательно протестируйте оборудование, делая это с максимальной осторожностью. Не забывайте устанавливать утяжелитель в передней части мотоблока, надежно фиксируя его на корпусе

Если деталь закрепить ненадежно, во время работы мотокультиватор начнет вибрировать, что приведет к повреждению двигателя.

Желательно собирать конструкцию под присмотром опытного специалиста, хорошо разбирающегося в технике. Собирать самодельную технику впервые, без опыта в данной сфере, чревато непредсказуемыми последствиями. В лучшем случае вы просто угробите пилу, а в худшем – пострадает ваше здоровье. Помните, что соблюдение техники безопасности и внимательность при выполнении всех этапов сборки – залог стабильной работы устройства. По возможности приобретите нормальный мотоблок, а самодельный аппарат используйте в крайних случаях.

Снегоуборщик

Если в предыдущей конструкции заменить вал с лемехами или спицами бороны на шнековый механизм, добавить кожух, заборное устройство и трубу для выброса снега—из культиватора получится вполне приличный снегоуборщик. Многие домашние мастера так и проектируют свою самоделку со сменным навесным оборудованием для разных сезонов. Мотор от пилы Штиль мощностью в 3-5 л.с. вполне справится и с обработкой огорода весной и осенью, и с уборкой рыхлого снега на дачном участке зимой. Самый ответственный узел – это шнековый механизм.

Самодельный снегоуборщик

Если вы не профессиональный конструктор, то лучше скачать из сети готовые чертежи. Лопасти шнека делают из толстой резины, например, из транспортерной ленты. Заборное устройство выполняют из оцинкованной стали. Для трубы снегоотброса подойдет пластмассовая труба для канализации.

Мотобур

Мотобур из бензопилы в строительный сезон отлично справится с копкой ям под столбы или с завинчиванием винтовых свай, а зимой порадует любителей подледного лова. Для конструкции мотобура -самоделки потребуется понижающий обороты редуктор, поскольку бурить и завинчивать сваи следует со скоростью 30-60 оборотов в минуту. Шнек лучше взять от готового мотобура из хорошей стали. Шнек для ручного бура или самоделка из простой конструкционной стали при активном использовании долго не протянет.

Что еще можно сделать

Вариантов возможных самоделок много. Все зависит от фантазии и навыков умельца. Помимо описанного, из бензопилы можно сделать:

• генератор, который обеспечит электроэнергией дачу вдалеке от коммуникаций, комфортный отдых на природе;
• болгарку, способную резать металл, камень, бетон, полировать поверхности;
• лебедку, облегчающую жизнь автомобилистов, любящих ездить по бездорожью;
• культиватор для обработки огорода, уборки урожая.

В перечне мотобур для устройства отверстий в грунте под столбы, посадку деревьев. Его зимняя разновидность — ледобур для зимней рыбалки.

Устройство болгарки из бензопилы

В репортажах о работе спасателей все видели, как строительные конструкции разрушенных домов или покореженный автомобиль после аварии разрезают высекающим красивые искры ручным аппаратом. Облегченную версию профессионального устройства может сделать любой домашний мастер. Весом и габаритами оно будет значительно превосходить всем известную электрическую угловую шлифмашину, или болгарку. Однако самоделка независима от электропитания, а мощность двигателя позволяет использовать режущие круги диаметром и в 30 см. Такое мобильное устройство позволит резать и зачищать металлоконструкции перед сваркой или покраской, обрабатывать поверхность дерева и камня, и даже резать бетонные блоки вместе с арматурой. Для устройства потребуется сварить небольшую раму, на которой будут закреплены двигатель и подшипник рабочего вала. Крутящий момент передается на шкив рабочего вала коротким ремнем, а на другом конце вала надо закрепить оправку для точильных кругов или зажимное устройство достаточного диаметра от старой болгарки.

Важно помнить, что при работе с болгаркой-самоделкой необходимо пользоваться средствами индивидуальной защиты: очками или прозрачным щитком, плотной спецодеждой и прочной обувью и защитными перчатками.

Лебедка

Лебедка-самоделка будет отличным подспорьем в строительстве и подъеме грузов на высоту, перетаскивании спиленного дерева, спасении засевшей в луже машины, вытаскивании из воды катера. Тяга такой самодельной лебедки зависит от мощности двигателя и от передаточного числа редуктора, и может достигать полутора тонн. Для конкретных применений агрегат снабжают дополнительными комплектующими: блоками, полиспастами, гаками, стропальными ремнями и анкерами для прикрепления к земле или к дереву. Для изготовления лебедки из бензопилы своими руками потребуется сварить прочную раму, на которой следует разместить двигатель, редуктор и барабан со стопором. На раме предусматривают отверстия и проушины для различных способов крепления устройства к земле, деревянному или бетонному фундаменту или к стволу дерева. Барабан можно взять от старой лебедки, а можно изготовить самостоятельно по чертежам.

Бензолебедка

Следует соблюдать правила безопасности при проведении подъемно-такелажных работ:

• Тросы, гаки и строповочные принадлежности должны быть прочными и периодически испытываться на разрыв десятикратным усилием.
• Стопор должен надежно фиксировать барабан и исключать самопроизвольное разматывание троса под нагрузкой.
• При подъеме тяжестей лебедка должна быть закреплена на постоянном или временном фундаменте, вес которого должен в пятикратно превосходить максимальный вес поднимаемого груза.
• Категорически запрещается стоять под грузом и в зоне его возможного разлета при падении, а также сбоку от натянутого троса при горизонтальном перемещении предметов.

Электростанция

Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор — самоделка на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках. Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.

Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.

Какие еще можно выполнить самоделки из бензопилы

Мотор от бензопилы можно использовать для самостоятельного передвижения практически любого транспортного средства. Так, оснастить приводом можно детский или взрослый самокат, который сможет разгоняться до скорости 10-15 км/ч. Главные преимущества использования самоката – высокая маневренность и отсутствие необходимости большого пространства для хранения. Тем более что для изготовления не придется разбирать бензопилу на детали. Нужно будет снять только шину и пильную цепь, которая заменяется велосипедной и служит деталью, передающей крутящий момент на заднее колесо.

Помимо изготовления транспортных средств, используя некоторые детали пилы, можно создать и небольшую мобильную электростанцию, которая достигает мощности 5 кВт. Чтобы создать генератор, от бензопилы потребуются мотор, стальная рама, электрораспределительная коробка с подключенными розетками, а также редуктор, с помощью которого крутящий момент будет поступать на вал генератора.

У ковалей пользуются популярностью некоторые самоделки из цепи от бензопилы, например, некоторые создают цельнокованые ножи. Для этого цепь делится на куски, из которых потом и сваривают основания клинков путем накаливания их до 850 °C. Прессование расплавленной цепи происходит до тех пор, пока не пропадут пустоты между звеньями.

Для создания самоделок из бензопилы требуется знать основы простой механики, потому как нужно правильно соединить между собой все элементы. Не следует приобретать для изобретения дорогостоящий инструмент, для этого подойдут и бюджетные модели бензопил. При покупке необходимо учесть, что пила обязана легко разбираться, а детали для нее должны быть доступны в продаже. Для изготовления приспособлений лучше брать уже готовые чертежи, особенно если ранее не было опыта создания самодельных приборов.
