Как сделать простой металлоискатель своими руками — пошаговая инструкция

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Элементы конструкции

При выборе материала для штанги необходимо руководствоваться такими параметрами как вес, прочность, мобильность сборки (разборки).

Для этого элемента вполне пригодятся: бамбуковая удочка, пластиковая водопроводная труба (четверть дюйма), черенок швабры.

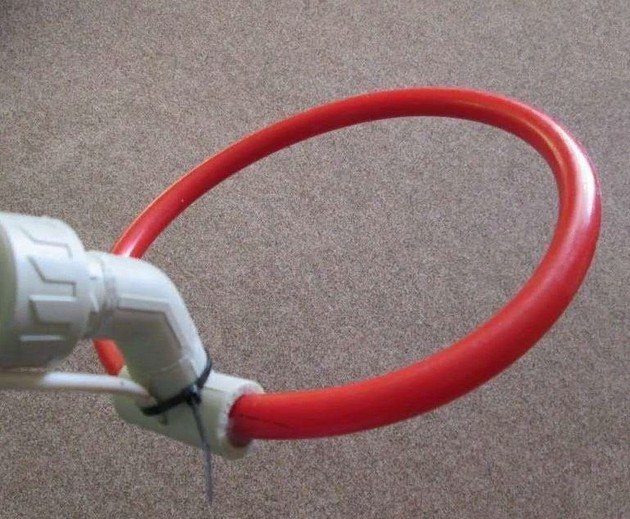

Крепить катушку на штанге необходимо при помощи пластмассовых крепежных элементов. Для крепления категорические запрещается применять металлические детали.

Коробка с элементной базой крепится на штанге в 1м. от катушки. Для лучшей слышимости в коробке делается несколько отверстий.

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

• учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
• для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

• R1 предназначен для настройки частоты генератора и достижения того самого баланса;
• R2 грубо настраивает чувствительность;
• с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Искатель «бабочка» готов к работе.

САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ

Предлагаю для повторения лично собранный недавно и успешно заработавший простой металлоискатель. Этот металлоискатель работает по принципу «передача-прием». В качестве передатчика использован мультивибратор, а в качестве приемника — усилитель звуковой частоты. Принципиальная схема была опубликована в журнале Радио.
Схема передатчика МД

Схема приёмника МД

Схема приёмника МД — второй вариант

Параметры металлоискателя

— рабочая частота — около 2 кГц; — глубина обнаружения монеты диаметром 25 мм — 9 см; — железной закаточной крышки от банки — 25 см; — алюминиевого листа размерами 200×300 мм — 45 см; — канализационного люка — 60 см.

Подключенные к нему поисковые катушки должны быть абсолютно одинакавые по размеру и намотачным даным. Их необходимо расположить так, чтобы в отсутствие посторонних металлических предметов связь между ними практически отсутствовала, примеры катушек приведены на рисунке.

Катушки металлоискателя имеют размер 200х100 мм и содержат около 80 витков проводом 0.6-0.8мм. Для проверки работы передатчика вместо катушки L1 подключают наушники и убеждаются в том, что при включении питания в них слышен звук. Затем, подключив на место катушку, контролируют ток, потребляемый передатчиком — 5…8 мА.

Форум по МД для начинающих

Форум по обсуждению материала САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ
SMD ПРЕДОХРАНИТЕЛИ
Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.

В КАКОМ НАПРАВЛЕНИИ ТЕЧЕТ ТОК
В каком направлении течет ток — от плюса к минусу или наоборот? Занимательная теория сути электричества.РАДИОУПРАВЛЯЕМЫЙ ТРАКТОР ИЗ ОБЫЧНОГО
Переделываем игрушку обычный трактор в радиоуправляемый — фотографии процесса и получившийся результат.MINILED И MICROLED ДИСПЛЕИ
Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.



2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.



Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Комплектующие элементы сборки электронной схемы металлоискателя Пират на К561la7

1. Конденсаторы часто используют бывшие в употреблении, но нужно обязательно проверять их ёмкость. Хорошо подходят керамические элементы. Для изготовления схемы потребуются детали: 100 мкФ – 1шт.; 1000 пФ – 3 шт.; 22 пФ – 2 шт.; 300 пФ – 1 шт.
2. Бывшие в употреблении постоянные резисторы также применяют, извлекая их из старых схем. Они много лет сохраняют свои качественные характеристики. 22 Ом – 1 шт.; 1 кОм – 1 шт.; 4,7 кОм – 1 шт.; 10 кОМ – 1 шт.; 470 кОм – 1 шт.
3. Переменные резисторы лучше купить в электротехническом супермаркете или на радиорынке: 1,5 кОм – 1 шт., 20 кОм – 1 шт.
4. Микросхема К561la7 заключена в защитном корпусе формата DIP. Ножки нумеруют от выемки на корпусе микросхемы, начиная отсчёт против часовой стрелки.
5. Транзистор КТ-315 можно заменить на КТ3102, ВС546, или на схожие по характеристикам низкочастотные аналогичные элементы. Смотря на лицевую часть транзистора, различают выводы, справа налево – эмиттер, коллектор и база.
6. Диод можно выбрать из таких радиодеталей как: кд522Б, кд105, кд106.Перед пайкой диод нужно прозвонить для того, чтобы точно отличить анод от катода.
7. В качестве сигнализатора можно использовать наушники mp 3 плеера либо что-то подобное.
8. Питание – батарейка типа крона 9 в. и контактная группа.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

• наибольшее соответствие технологии поиска для новичков;
• возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
• удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков.

• энергичное потребление заряда аккумуляторов питания;
• отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
• ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.

Простые детекторы металла из готовых электроприборов

• Металлоискатель из радиоприемника можно сделать, добавив к нему простой ВЧ передатчик:



• Самодельный металлоискатель из сотового телефона — это не более, чем миф. Модернизация его электросхемы в домашних условиях не реализуема, а заставить штатный мобильник работать детектором металл технически невозможно.
• Металлоискатель из магнита, собственно, и делать не нужно. Вы просто подносите мощный неодимовый магнит к месту, где есть металлический предмет, и физически чувствуете силу притяжения. Разумеется, это работает только с металлами, имеющими ферромагнитные свойства (железо, сталь).

Металлоискатель на трансформаторе с Ш-образными пластинами

Закрепите трансформатор на конце штанги. Загерметизируйте его от попадания воды. Включите и приблизьте к земле. Поскольку магнитопровод не замкнут, то при приближении к металлу будут меняться параметры нашей схемы, а в наушниках измениться тональность сигнала.
