Самодельные металлоискатели, или как сделать металлоискатель своими руками

Многие любители поиска сокровищ, и просто люди пытающиеся сэкономить, задаются вопросом как сделать металлоискатель своими руками. Мы же сразу отметим, что из подручных средств можно сделать любительское устройство металлодетектора по своим характеристикам намного уступающее профессиональным приборам. Хоть что бы как то наблизится по уровню поиска к ним, нужно как минимум хорошо знать радиотехнику, разбираться в схемотехнике и затратить намного больше времени и средств чем предлагается нами в этой статье. Мы же приводим инструкцию о том, как сделать самый простой металлоискатель в домашних условиях своими руками. По этому, не стоит ожидать от него чего то большего чем выявление небольших металлических объектов на (или) неглубоко в земле. Самодельный металлоискатель также годится как прибор для развлечения с детьми, обнаружения гаек, гвоздей, монеток. Для более серьезных целей следует купить металлоискатель профессионального типа. Прежде чем переходить хоть к каким-то действиям, что бы сделать металлоискатель своими руками нужно понимать, что же он собою являет и по каких принципах работает.

Подавляющее большинство металлоискателей независимо от типа имеют схожую конструкцию. По этому, предложенные нами методы создания металлоискателя своими руками отличаются только отчасти. Профессиональный металлоискатель состоит из нескольких частей: ручки которая приспособлена для комфортного ношения и детектирования, самого детектора – зачастую им служит котушка и коробки управления в которую входит аккумулятор, микродинамик, плата или микропроцессор.

Принцип работы металлоискателя

Металлоискатели любой сложности для обнаружения металла работают на эффекте смены магнитного поля испускаемого котушкой детектором. Магнитное поле поисковой котушки направляется в землю, и при проведении котушкой над металлическим объектом меняет свою тональность. Эти перемены улавливаются второй котушкой которая сообщает также про находку через тональный сигнализатор. Таким образом, в непосредственной близости с металлическим объектом из за эффекта магнитного притяжения меняется тональность поля которую мы и регистрируем. Также, становится очевидным тот факт что чем больше поисковая котушка тем мощнее будет прибор. Но, для обнаружения мелких объектов предпочтительно иметь одновременно мощную но маленькую котушку, такое сочетание практически невозможно сделать в металлоискателе своими руками. Как видим для создания металлоискателя нужно в первую очередь сделать поисковую головку – детектор, который и будет улавливать сигнал. Мы предлагаем две простые но работающие инструкции для создания самого простого металлоискателя своими руками из подручных средств.

Металлоискатель и его устройство

Профессиональный металлоискатель Garrett AT Pro для поиска военных трофеев и монет

Такая модель стоит более 32 000 рублей, и, конечно, непрофессионалам такой прибор будет не по карману. Поэтому предлагаем изучить устройство металлодетектора, чтобы собрать вариацию такого устройство самому. Итак, самый простейший металлоискатель состоит из следующих элементов.

Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая.

Металлоискатель работает так: магнитные силовые линии первичного поля (А) красного цвета проходят через металлический объект (Б) и создают в нём вторичное поле (зелёные линии). Это вторичное поле улавливает приёмник, и детектор посылает звуковой сигнал оператору. По принципу работы излучателей электронные устройства такого типа могут быть разделены на:

1. Простые, работающие по принципу «приём-передача».
2. Индукционные.
3. Импульсные.
4. Генераторные.

Самые дешёвые устройства относятся к первому типу.

В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. А вот приборы с импульсной индукцией отличаются тем, что генерирует ток передатчика, который включается на какое-то время и затем резко отключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживают, анализируя затухание импульса, наведённого в катушке приёмника. Этот цикл повторяется непрерывно, может быть сотни тысяч раз в секунду.

Типовый металлоискатель с двумя генераторами

На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип действия основан на биениях частот эталонного и поискового генераторов.

Рис. 10. Схема металоискателя с двумя генераторами.

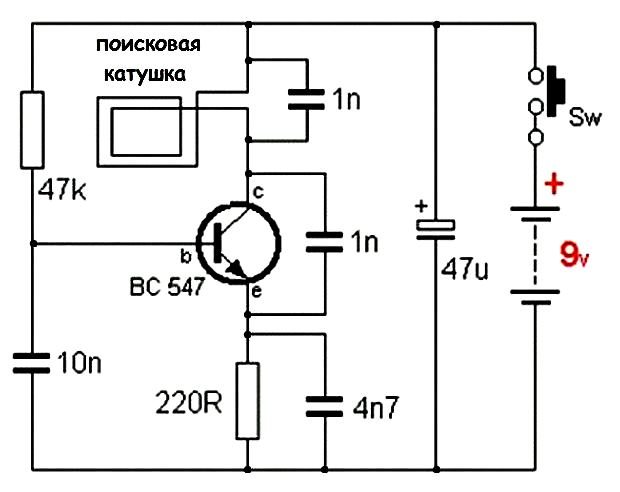

Рис. 11. Принципиальная схема блока-генератора для металлоискателя.

Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.

Начальные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, C3 (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.

Принцип действия металлоискателя

Металлоискатель (далее по тексту МИ), называемый также металлодетектором, представляет собой электронный прибор, формирующий направленное электромагнитное поле (первичный сигнал) и улавливающий его изменения при контакте поля с металлическими предметами. В процессе распространения электромагнитных волн в неоднородной физической среде они взаимодействуют с металлами, создавая на их поверхности вихревые токи, генерирующие собственные электромагнитные поля. Приемная аппаратура МИ фиксирует эти поля (вторичный сигнал) и информирует поисковика об обнаруженной находке звуковым или визуальным способом.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

• Устройства динамического типа. Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
• Приборы импульсного типа. Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

• Электронные приборы, с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
• Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

• Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Принцип работы металлоискателя

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Схема металлоискателя

Приборы этого класса обладают следующими достоинства:

• простота конструкции;
• большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

• металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
• технологические сложности при производстве изделия.

Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Конструкция металлоискателя

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.

Разновидности МИ по назначению

Сетевой фильтр своими руками

В соответствии с целевым предназначением, МИ подразделяют на следующие типы:

1. Грунтовые модели, предназначенные для изысканий под землей в верхних слоях почвы. Приборы этой категории наиболее распространены среди поисков металлов и кладоискателей, способных собрать металлоискатель своими руками в домашних условиях. Простейшая самоделка обладает низкой точностью и не всегда различает металлы разного вида. Профессиональные приборы могут выявить небольшие золотые крупинки, проигнорировав прочие металлы.
2. Глубинные модели, рассчитанные на обнаружение целей на глубине до 6 метров. Однако «увидеть» они могут только крупные предметы площадью свыше 400 кв. см. Глубинные приборы востребованы инженерными службами в качестве трассоискателей, геологами – как специализированные георадары для поисков самородного золота и т.п.
3. Подводные устройства металлопоиска, работающие под водой. К ним предъявляются повышенные требования к герметичности поисковой системы. Условия работы подводного МИ в морской и пресной воде значительно различаются. У подводных детекторов используется только звуковая индикация.

Советуем к прочтению: Реле регулятора напряжения генератора своими руками: схема
Обратите внимание! Подводные МИ можно применять на поверхности в режиме обычного грунтового металлоискателя. Поисковикам необходимо только подогнать длину штанги и положение упора, чтобы было удобнее пользоваться прибором.

1. Специальные металлодетекторы:

• охранные устройства для обнаружения металлоизделий в багаже, в одежде либо на теле человека при досмотре;
• промышленные металлодетекторы в составе конвейерных линий, сигнализирующие о наличии металлов в продукции;
• армейские приборы, обобщенно называемые миноискателями;
• детекторы, настроенные исключительно на золотые предметы.

Идея №1 – Диски в ход!

Наверняка Вы уже встречали либо слышали, что самый простой металлоискатель можно самому сделать с помощью CD и DVD диска, как показано на фото. Схема довольно простая и не требует никакого профессионального инструмента либо навыков.

Все что Вам нужно подготовить это:

• диски (лучше использовать двухсторонние, т.к. в этом случае получится сделать прибор более чувствительным);
• наушники;
• калькулятор (можно самый дешевый и простой);
• батарейка «Крона»;
• изолента;
• клей.

Пошаговая инструкция по сборке металлоискателя из дисков и калькулятора выглядит следующим образом:

• Срезаем штекер наушников и зачищаем изоляцию на двух проводах (оголяем жилы на 5-10 мм).
• Каждый зачищенный провод разделяем на 2 одинаковых части (в итоге должно получиться четыре части)
• К каждому из дисков прикрепляем по одному контакту из разных групп (если носитель односторонний, крепление нужно осуществить к пишущей стороне). Фиксируем провода клеем.
• Закрепляем провода на поверхности носителя с помощью изоленты.
• Оставшиеся два провода соединяем с плюсом и минусом батарейки, после чего тщательно изолируем оголенные контакты с помощью изоленты.
• Берем калькулятор, включаем его и изолентой крепим к диску (который CD).
• Поверх калькулятора укладываем DVD диск и соединяем оба носителя изолентой.
• На поверхности DVD крепим батарейку, используя изоленту.
• Тестируем самодельный металлоискатель, сделанный из подручных средств.

Можно также сделать небольшую рукоятку, чтобы было удобно пользоваться прибором. Чаще всего такой вариант самодельного металлоискателя используется для поиска объектов в небольшом радиусе (к примеру, для того чтобы найти профиль при монтаже электропроводки под гипсокартоном). Для поиска монет и цветных металлов такая самоделка, конечно же, не подойдет, но все же для дома может пригодиться.

Видео инструкция по сборке металлоискателя из дисков.

[custom_ads_shortcode3]

Какие виды металлоискателей можно сделать своими руками

Можно приобрести детектор в специализированном магазине или сделать металлоискатель своими руками в домашних условиях. Существуют схемы, которые по силам даже начинающему радиолюбителю. К устройствам, которые можно собрать самостоятельно, можно причислить:

• «бабочку»;
• прибор без микросхем (ИМС);
• модель «Пират»;
• «Терминатор 3» и пр.

На просторах интернета ходит информация, что якобы можно собрать своими руками металлоискатель из телефона. Запомните два слова – это фикция. Существуют какие-то приложения, благодаря которым можно включить планшет или смартфон в схему детектора, но вот полноценное устройство для поиска металлов и их распознавания сделать невозможно.

Основные параметры

По своим свойствам металлоискатели делят на основные 3 группы: глубинные, подводные, грунтовые. По названию сразу понятно в чем их особенности. Хотя нередко, создают гибриды, например у грунтовых — водонепроницаемую катушку с корпусом. Естественно, такие будут стоить на порядок выше. Чтобы сделать металлодетектор самому, нужно четко представлять, для каких целей он будет использоваться, исходя из этого есть общие параметры прибора:

• Глубина действия под землей, у каждого прибора есть своя «проникающая способность». Конечно это также зависит от плотности, рода грунта, наличия в ней камней, но это уже второстепенное.
• Диаметр зоны поиска, вы должны сразу для себя определить, какой диапазон будет оптимален, и от этого отталкиваться, выбирая, или собирая металлоискатель.
• Чувствительность прибором металла. Здесь и возникает вопрос, с какой целью будет использоваться аппарат: для кладоискателей, мелочь будет только мешать, а вот для охотников за потерянными украшениями на пляже, важно не упускать ничего, даже самую мелочь.
• Избирательность металла. Есть приборы которые реагируют только на определенные драгоценные сплавы.
• Мощность и энергосбережение, стандартная характеристика любого беспроводного устройства.
• У совсем новых моделей, есть такая особенность как «дискриминантность», позволяющая выводить на табло устройства примерную глубину, расположение, сплав металла.

Простейший самодельный металлоискатель

Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.

К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.

Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.

Посмотрите товары для изобретателей. Ссылка на магазин.

И так, для сборки простого металлоискателя нам необходимо:

~ два транзистора КТ315 или аналогичные; ~ два конденсатора 1000 пф; ~ два конденсатора 10000 пф; ~ два резистора 100 кОм.

Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.

Схема сборки простейшая!

Электроника для самоделок вкитайском магазине.

Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.

Картонная плата металлоискателя

Ее обратная сторона

Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.

Катушки металлоискателя

Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать – менять расстояние между катушками. Или настроить с помощью феррита.

Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться – земля очищаться. Ну и металл будет повторно использоваться.

Как сделать несложный металлоискатель для поиска на пляже

В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.

Для сборки металлоискателя вам потребуется:

• микросхема таймера NE555N, в корпусе DIP;
• резистор 47 кОм;
• два конденсатора 2.2 мкФ, 16 В;
• кусочек контактной макетной платы;
• батарейка на 9 вольт, переключатель, колодка для батареи;
• электромеханический звукоизлучатель;
• 100 метров медного провода диметром 0.2 миллиметра;
• немного плотного картона и клей.

Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.

Идея металлоискателя взята из книги «499 схем на таймере NE555». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

Металлоискатель своими руками: пошаговая инструкция

С подготовительной частью покончено. Теперь приступайте к основной части. Чтобы сделать металлоискатель, первым делом займитесь штангой:

1. Кусок прочного пластика обрежьте. На основании должны поместиться схема и катушки. Учтите, что между катушками расстояние должно быть от 10 см.
2. Приклейте (используйте жидкие гвозди) подставку к штанге.

Если в наличии готовая основа, то прикрепите к ней подставку, на которой будет размещена микросхема металлоискателя.

Для создания катушек поступите так:

1. Возьмите круглое основание (можно из доски) диаметром 20–25 см.
2. Сделайте 30 витков изолированной проволоки. При намотке первого и последнего витка оставьте два вывода длиной по 4 см.
3. Снимите катушку с основания.
4. Обмотайте ее изолентой, не затрагивая выводы.

Советуем к прочтению: NE555 схема: универсальные практические проекты

Другая катушка металлоискателя выполняется аналогичным способом.

Приступайте к сборке деталей:

1. Разместите элементы на плате по указанной на картинке схеме.
2. Выполните пайку к дорожкам на текстолите.
3. Для защиты закройте схему в пластиковую коробку.

Основные составляющие прибора готовы. Теперь осталось собрать простой металлоискатель. Сделаете это так:

1. К самодельной плате припаяйте выводы от катушек, а также два провода от батареек или аккумулятора. Пример схемы показан на фото выше.
2. Теперь зафиксируйте катушки и плату на подставке при помощи клея. Сверху детали покройте масляным лаком.
3. Закрепите наушники. Для этого проделайте в штанге сверху и снизу отверстия.
4. Проденьте шнур через отверстие, его конец припаяйте к плате. Длину провода нарастите с помощью паяльника и изоленты.

Осталось отрегулировать и проверить металлоискатель:

1. Наденьте наушники.
2. Подносите кусочки алюминия поочередно к каждой катушке.
3. Дождитесь максимальной тишины и закрепите алюминий клеем.

Металлодетектор готов к поиску сокровищ. Для его изготовления понадобились такие составляющие: штанга, подставка под микросхему, катушки, наушники, аккумулятор, схема металлоискателя. Если у вас хороший слух, то различите отклонения в звуковых волнах, которые указывают на разновидность металла.

Схемы самодельных МИ

Металлопоисковая аппаратура заводского изготовления представлена на рынке достаточно дорогими электронными системами профессионального уровня, поэтому энтузиасты постоянно обмениваются информацией, как сделать самодельный металлоискатель у себя дома с минимальными финансовыми затратами. Пошаговая инструкция по сборке и отладке устройства позволяет создать вполне работоспособный металлодетектор из доступных радиодеталей. Металлоискатели, в том числе и миноискатель своими руками, схема которого идентична с разработками для типовых МИ, выполняются на транзисторах и микросхемах. В комплектацию схем для самоделок входят также:

• конденсаторы различных типов: керамические, пленочные, электролитические;
• резисторы;
• резонаторы;
• контроллеры.

Дополнительная информация. Довольно часто в схемах любительской аппаратуры для металлопоиска используется микросхема NE 555, представляющая собой универсальный таймер, генерирующий одиночные и повторяющиеся импульсы стабильных временных характеристик.

Достойным конкурентом металлодетектору на микросхемах является металлоискатель на транзисторах, в котором генерирование сигналов происходит с использованием транзисторов КТ-361 и КТ-315 или аналогичных радиодеталей, производимых еще с советских времен.

Идея №1 – Диски в ход!

Наверняка Вы уже встречали либо слышали, что самый простой металлоискатель можно самому сделать с помощью CD и DVD диска, как показано на фото. Схема довольно простая и не требует никакого профессионального инструмента либо навыков.

Все что Вам нужно подготовить это:

• диски (лучше использовать двухсторонние, т.к. в этом случае получится сделать прибор более чувствительным);
• наушники;
• калькулятор (можно самый дешевый и простой);
• батарейка «Крона»;
• изолента;
• клей.

Пошаговая инструкция по сборке металлоискателя из дисков и калькулятора выглядит следующим образом:

1. Срезаем штекер наушников и зачищаем изоляцию на двух проводах (оголяем жилы на 5-10 мм).
2. Каждый зачищенный провод разделяем на 2 одинаковых части (в итоге должно получиться четыре части)
3. К каждому из дисков прикрепляем по одному контакту из разных групп (если носитель односторонний, крепление нужно осуществить к пишущей стороне). Фиксируем провода клеем.
4. Закрепляем провода на поверхности носителя с помощью изоленты.
5. Оставшиеся два провода соединяем с плюсом и минусом батарейки, после чего тщательно изолируем оголенные контакты с помощью изоленты.
6. Берем калькулятор, включаем его и изолентой крепим к диску (который CD).
7. Поверх калькулятора укладываем DVD диск и соединяем оба носителя изолентой.
8. На поверхности DVD крепим батарейку, используя изоленту.
9. Тестируем самодельный металлоискатель, сделанный из подручных средств.

Можно также сделать небольшую рукоятку, чтобы было удобно пользоваться прибором. Чаще всего такой вариант самодельного металлоискателя используется для поиска объектов в небольшом радиусе (к примеру, для того чтобы найти профиль при монтаже электропроводки под гипсокартоном). Для поиска монет и цветных металлов такая самоделка, конечно же, не подойдет, но все же для дома может пригодиться.

Видео инструкция по сборке металлоискателя из дисков

[custom_ads_shortcode1]

Простые детекторы металла из готовых электроприборов

• Металлоискатель из радиоприемника можно сделать, добавив к нему простой ВЧ передатчик:



• Самодельный металлоискатель из сотового телефона — это не более, чем миф. Модернизация его электросхемы в домашних условиях не реализуема, а заставить штатный мобильник работать детектором металл технически невозможно.
• Металлоискатель из магнита, собственно, и делать не нужно. Вы просто подносите мощный неодимовый магнит к месту, где есть металлический предмет, и физически чувствуете силу притяжения. Разумеется, это работает только с металлами, имеющими ферромагнитные свойства (железо, сталь).

Самодельный подводный металлоискатель

Процесс изготовления, сборки и наладки металлодетектора, предназначенного для металлодетекции под водой, идентичен работам по созданию обычного МИ. Однако необходимо указать на два существенных отличия, сопровождающих изготовление подводного МИ:

• вся аппаратура должна размещаться в герметичном корпусе, не допускающем соприкосновения деталей с влагой;
• для сообщения из-под воды о найденной находке желательно применять специальные световые индикаторы.

Этапы изготовления своими руками подводного МИ:

1. Выбор схемы для работы в речной и морской воде.
2. Изготовление печатной платы.
3. Подсоединение источника питания.
4. Размещение готовой платы с источником питания в герметичной емкости. Мастера рекомендуют в качестве корпуса применить тубу от герметика. Светодиодные лампочки-индикаторы выводятся на внешнюю поверхность тубы. Каждый стык дополнительно герметизируется силиконовым герметиком.
5. Изготовление штанги из тонкостенной нержавеющей трубы или обычной пластиковой водопроводной трубы. Довольно часто используют корпус удочки.

Важно! Штанга не должна быть излишне легкой, чтобы не всплывать, но и очень тяжелой, чтобы не уйти ко дну.

1. Закрепление собранного блока с печатной платой на штанге.
2. Намотка поисковой катушки. Корпус катушки – стандартная полипропиленовая труба. Намотанный провод заливается герметиком.
3. Пайка выводов катушки к многожильному проводу.
4. Визуальная оценка герметичности изделия. Любые щели и стыки, «не внушающие доверия» на предмет герметичности, заливаются/замазываются герметиком.
5. Проверка герметичности в воде.

Особенности глубинных МИ

В работе глубинных МИ используется RF-технология, эффективная в высокочастотном диапазоне. Передающая и приемная катушки взаимно перпендикулярны, могут работать на нескольких частотах одновременно. К мелким мишеням глубинные приборы нечувствительны, их объекты – крупные предметы, расположенные на местности с перепадами уровней грунта.

Советуем к прочтению: Витая пара: что это, схема обжима

Если обратиться к многочисленным форумам любителей металлопоиска, которыми пестрят страницы Интернета, то обращает на себя внимание высокий уровень изготовления и наладки самодельных конструкций, о которых там рассказывается. Изготовленные своими руками металлодетекторы не уступают поисковой аппаратуре заводского исполнения, хотя обходятся во много раз дешевле. На рис. ниже показан самодельный «глубинник», рамка которого выполнена из прочных полимерных трубок.

Металлоискатель на принципе срыва частоты генерации

Металлоискатель может работать и на принципе срыва частоты генерации. Схема такого устройства изображена на рис.12. При выполнении определенных условий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 минимален.

Если резонансная частота LC-контура заметно изменится, то генерация сорвется, а показания прибора значительно возрастут. Параллельно измерительному прибору рекомендуется подключить конденсатор емкостью 1 …100 нФ.

Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.

Проверка и настройка металлоискателя

После того, как все составные части металлоискателя соединены, можно приступать к его проверке и настройке. Чувствительность прибора настраивается путем вращения ручек потенциометров. Нужно добиться того, чтобы в динамике слышалось легкое потрескивание. Это абсолютно нормально, так как устранить все электромагнитные помехи практически невозможно.

Затем приступают к тесту на реальных металлических предметах. Хорошо настроенный металлоискатель должен обнаружить металлическую пластинку диаметром 25 мм (что соответствует монете номиналом 5 рублей) с расстояния около 30 см.

Опробовав устройство на монетах, можно протестировать расстояние, с которого действует детектор на более крупных или более мелких кусках металла. Это позволит подготовиться к работе в реальных «полевых» условиях.

Металлодетектор из радиоприемника и калькулятора

Как и было обещано в начале статьи, расскажем, как сделать металлоискатель, используя для этого радиоприемник и калькулятор. Сразу отметим, что такое устройство точно не подойдет для поиска металлов даже под мелким слоем земли. Но его можно попробовать использовать в качестве детектора скрытой проводки в стенах. Для такого прибора понадобятся:

1. Пустая коробка от CD-дисков.
2. Радиоприемник, способный работать в АМ-диапазоне.
3. Калькулятор.
4. Двухсторонний скотч.

Для изготовления металлодетектора нужно проделать следующие операции:

• наклеить на внутренние стороны створок коробки из-под компакт-дисков двухсторонний скотч;
• прикрепить к одной створке радиоприемник;
• ко второй створке крепится калькулятор.

Все, металлоискатель готов. Осталось его настроить. Для этого оба устройства нужно включить, и перевести радиоприемник на работу при максимальной частоте. Затем изменяя взаимный наклон калькулятора и приемника, необходимо добиться того, чтобы из динамика радио доносился лишь несильный шумовой фон от излучаемых калькулятором электромагнитных волн. Это положение нужно зафиксировать, и можно приступать к испытаниям прибора, поднося его к металлическим предметам и фиксируя изменение звука.

Идея №2 – Используем радиоприемник

Еще один вариант простого, но не менее функционального металлоискателя можно собрать, используя следующие подручные средства:

Подробное описание того, как быстро, просто и легко сделать металлоискатель из радио:

Как Вы видите, изготовить самоделку можно не дольше, чем за 5 минут. Такой вариант подойдет для чайников в электрике, т.к. тут можно обойтись без чертежей и никакие микросхемы подсоединять не нужно.

Можно дополнительно сделать ручку, чтобы облегчить процесс пользования. С помощью такой самоделки можно проверить стену перед установкой розетки, а то вдруг при штроблении Вы попадете в старую проводку!

Наглядный урок по созданию хорошего металлодетектора из радиоприемника Вот, собственно, и есть те способы, которые наиболее разумно использовать, чтобы сделать металлоискатель в домашних условиях своими руками. Что касается паяния более сложной модели, по типу бабочки либо терминатора, тут уже дело Ваше. С одной стороны можно сэкономить не менее 5000 рублей (стоимость бюджетной модели устройства), но с другой стороны отзывы многих любителей самоделок говорят о том, что редко такие устройства работают, так как хотелось бы.

Видео инструкция по сборке металлоискателя из дисков

Наглядный урок по созданию металлодетектора из радиоприемника15.12.2016

ГлавнаяРазноеМеталлоискатель своими руками из телефона из радиоприемника Подробности Создано: 25 сентября 2022 Данный металлоискатель является разработкой AlexGyver. Мне он понравился тем, что имеет простоту сборки,и обходиться дешево в сборке. Все компоненты для него являются из легкодоступных. И хоть сезон скоро кончится, все же поделюсь схемой со своими читателями. Приступаем.

Подробнее… Подробности Создано: 19 сентября 2022 В интернете есть схема металлоискателя clone-pi,но это требует подключение дисплея,а еще где то нужно еще и взять. В данной статье рассмотрим схему металлоискателя клон-пи своими руками с индикацией на светодиодах. Основным достоинством «Клон ПИ В» являются: его уменьшенное энергопотребление до 120 мА при максимальной громкости и при полном срабатывании всей шкалы светодиодов.

None Подробнее. . .

Подробности Создано: 14 июня 2022 Данный металлоискатель обладает очень важной функцией, в нем есть селективность металлов. И еще одно,что его отличает от многих-он прост в сборке своими руками.

Малыш FM определяет тип метала, Цветной или черный, о чем сообщает характерным звуком. То есть на черный метал он пищит одним звуком, а на цветной другим.

Подробнее… Подробности Создано: 14 июня 2022 В этой статье разберем как грамотно намотать и сделать катушку для металлоискатя своими руками.

Катушка в нем должна мотаться с определенной точностью, но как же это сделать простому человеку, который ничего в этом не понимает?? На помощь нам величайшие умы создали интересную программу ( Coil32 ) у кого нет программы, качаем в конце статьи.

Подробнее… Подробности Создано: 09 июня 2022 Металлоискатель пират на микроконтроллере своими руками В интернете,и на нашем сайте схема металлоискателя Пират получило широкое распространение, и тут выложу схему данного металлоискателя на микроконтроллере PIC12F683.Смотрим далее Подробнее… Подробности Создано: 10 октября 2013 Металлоискатель своими руками

Не смотря на то что сезон поиска металлов подходит к концу, так как и погода, у кого учеба и работа препятствует этому. Но не смотря на это, люди продолжают интересоваться сборкой металлоискателя своими руками.

В этой статье я хотел бы выложить схему металлоискателя который получил название Терминатор-3. Он оправдал себя как частой сборкой радиолюбителями, так и хорошими характеристиками поиска о чем говорится дальше в продолжении. Конструкция данного металлоискателя разработанная Ятоганом (Ятоган, форум MD4U) и Радиогубителем (Radiogubitel, форум MD4U), имеет схемотехнику схожую с приборами знаменитой фирмы Tesoro, но гораздо более проста в настройке. Толчком к распространению этой разработки послужили печатные платы (с доработками и усовершенствованиями) еще одного самодельщика – A2111105 (форум MD4U,форум Паяльник). Подробнее… Подробности Создано: 18 мая 2013 Схема металлоискателя pirat своими руками За окном совсем уже жара, и на обзор пишу еще одну схему металлоискателя. Как известно, пределов нет для поиска металлов как черных, так и цветных.

Фотографии и сборка принадлежит Тимофееву Алексею. Он собрал данный металлоискатель своими руками, так же данное устройство именнуется как pirat .

Смотрим подробности.

Подробнее… Подробности Создано: 12 апреля 2013 схема металлоискателя Уже немало есть схем металлоискателей на сайте, но как известно хорошего много небывает. Все больше и больше, даже начинающие люди, имеют большое желание собрать своими руками металлоискатель для поиска предметов на глубине, ктото монеты, кто гильзы и все что осталось в земле с течением истории.

И так же, как сделать металлоискатель.Смотрим и читаем. Репостим кому не трудно.

Подробнее… Подробности Создано: 21 марта 2013 Металлоискатель схема своими рукамиДобрый вечер дорогие читатели. Настает время таяние снега, а с ним и новые приключения для некоторых. Поиск металлов, стариных монет, драгоценностей, цветных металлов как под снегом так и в земле. И поэтому, да, это будет еще одна схема металлоискателя которую может собрать каждый.Так же просмотреть все имеющиеся схемы металлоискателей можно набрав в поиске сайта-металлоискатель. Которые иногда так тяжело найти даже в интернете. Смотрим подробности кому интересно. Подробнее… radiostroi.ru В настоящее время существует множество металлоискателей на микросхемах. Но данная схема металлодетектора не содержит никаких микросхем, а только простые недорогие детали, которые можно легко найти. Ниже смотрите схему самодельного металлоискателя: Предельное расстояние обнаружения по воздуху: 5-ти копеечной монеты – 10-15 см закаточной крышки – 30 см Конструкция самодельного металлоискателя представлена на рисунке.

Принцип работы металлоискателя основан на свойстве синхронизировать свои частоты. При попадании под одну из катушек металла, происходит срыв синхронизации этих частот и в наушниках появляется звук. Большинство деталей взаимствованы из отслужившей свой срок литературы. Провод для катушек взят провод диаметром 0.5 мм. В качестве штанги использовал лыжную палку. Катушка состоит из 30 витков с отводом от 10. Диаметр поисковой катушки металлоискателя 20 см.

Схема собирается навесным монтажом и вместе с катушками крепится на основание с помощью лака. В качестве питания МД использовал батарейку от телефона. Включение и выключение металлоискателя происходит с помощью разъема для наушников. Когда наушники вставлены – металлоискатель работает. Фото как подключать наушники показано на рисунке.

Для настройки металлоискателя во время поиска используется пластиковая гайка и винт с кусочком феррита или алюминия (можно взять каркас от катушки индуктивности). Резьбу смазываем густой смазкой, чтобы вращение было плавным и не сбивалось от вибраций. Узел подстройки приклеивается рядом с катушкой. Настройка производится вдали от металлических предметов. Подсоединяем наушники – сразу пищит.

Если не пищит – ошибка в схеме. Или, что бывает редко, генераторы синхронизировались. Берем листок алюминия или консервную банку побольше. Подносим к катушкам поочередно. Над одной писк еще выше, над другой замолкает. На той катушке, где замолкает, отгибаем вовнутрь последний виток, пока не замолчит. На любую катушку сверху клеим трубочку с ферритом. Перед началом работы подключаем наушники, тем самым включаем металлоискатель. Подстраиваем частоту на грань срыва синхронизации. Желательно, чтобы в наушниках были слышны щелчки, это максимальная чувствительность. При поиске, по изменению звука в наушниках, определяем наличие металлического предмета в грунте. Удачного вам копа!

Форум по металлоискателям Обсудить статью ПРОСТОЙ САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬradioskot.ruСвой металлоискатель я сделал из набора на микросхеме К561ЛА7. Схема простая и доступная для повторения начинающими радиолюбителями. Металлоискатель различает цветной от чёрного металла. Далее я подробно, с фото опишу изготовление данного металлоискателя.

Схема металлоискателя

Расположение деталей на печатной плате (из набора www.mastervintik.ru)

На рисунке выше монтажная схема с элементами схеме до подбора параметров элементов для изготовленной мной катушки.

Параметры поисковой катушки

Катушка: 90 витков, диаметр катушки 230 мм, диаметр провода 0,45 мм.

Настройка металлоискателя

Вместо конденсаторов по 1Н поставил по 430 пикофарад. Для регулировки частоты соединил последовательно два переменных резистора: для грубой подстройки поставил 5 кОм, для точной 1 кОм (оба без выключателя). Последовательно с ними (по схеме) заменил постоянный резистор 18 кОм на 10 кОм.

Выключатель питания отдельный.

Больше никаких изменений в параметрах исходной схемы не делал.

Поисковый генератор даёт около 90 кГц, перестраиваемый генератор — до 120 кГц, т.е. находится в диапазоне работы поискового. Металлоискатель реагирует на чёрные металлы понижением тона звука, а на цветные металлы – повышением тона.

На очень мелкие по размеру металлические предметы, например, золотые кольца реагирует с расстояния около 1-3 см. Чем больше по площади предмет — тем больше расстояние, с которого реагирует датчик.

Реагирует прибор и на скрытую электропроводку. При прикасании к ручкам регулировки частоты менялся звук. Чтобы его убрать я соединил их корпусы с «минусом» платы.

На фото ниже представлены элементы разборного (для удобства транспортировки) металлоискателя. В качестве штанги использовалось старое удилище для спиннинга. Вместо катушки спиннинга на её место крепится съёмно блок управления.

Владимир Стрельцын, г Новороссийск

[custom_ads_shortcode1]

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

• наибольшее соответствие технологии поиска для новичков;
• возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
• удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков.

Вот какие особенности модели «Пират» отмечают пользователи:

• энергичное потребление заряда аккумуляторов питания;
• отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
• ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.
