Трубогиб – это приспособление механического или гидравлического принципа действия для изгибания труб, уголков, прутьев и прочих металлических изделий. Есть возможность сделать своими руками трубогиб для профильной трубы, позволяющий изгибать большинство разновидностей профиля.

Выделяют несколько основных разновидностей трубогибов – улитковый, ручной роликовый и домкратный. Гидравлические и модели на электроприводе самостоятельно сделать сложнее, поэтому рассмотрим механические модели.

Необходимые инструменты

Для сборки трубогиба необходимы как минимум следующие инструменты:

• сварочный инвертор;
• УШМ;
• токарный станок (или покупка готовых деталей);
• тиски;
• молоток;
• пилка по металлу;
• наждачная бумага;
• линейка;
• дрель.

Но, самое важное — чертежи трубогиба. Механизм необходимо изготавливать строго по чертежу. Можно взять готовый чертеж из данного материала или найти другой и адаптировать его под нужные размеры.

Но, без чертежа сделать трубогиб невозможно, поскольку нужны точные расчеты для обеспечения работы механических частей.

Как сделать ролики для трубогиба

Часто возникают трудности с изготовлением самодельных трубогибов, и главная проблема — как сделать ролики. Для изготовления роликов на трубогибочный станок понадобится воспользоваться следующими деталями:

• Подшипники — это идеальный вариант, так как они имеют внутреннюю и наружную обойму, посредством чего деталь можно закрепить на основании. Подшипники применяются для изготовления вальцевого трубогибочного станка
• Ролики, например, ролик натяжителя от автомобиля. Круглые ролики применяются для изготовления станков с прижимным механизмом. В качестве обкаточного инструмента применяется ролик натяжителя от авто
• Ступицы от автомобиля — хороший вариант для изготовления подвижных роликов. Ниже представлен пример изготовления станка для сгибания труб из ступиц автомобиля

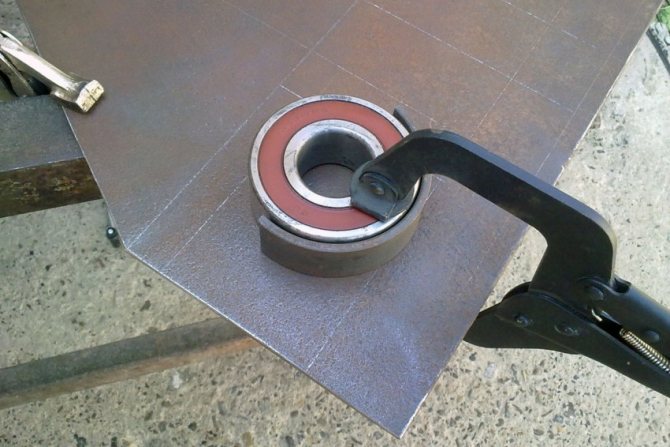

Для изготовления роликов на вальцевой станок, необходимо воспользоваться подшипниками соответствующего диаметра, а также стальной трубкой. Принцип изготовления имеет следующий вид:

1. Два подшипника соединяются между собой посредством стальной трубки, диаметр которой равен или меньше внутреннего отверстия детали
2. Стальная трубка приваривается к внутренней обойме подшипников, в результате чего получается готовый ролик
3. К основанию станка наружная обойма подшипника прихватывается сварочным швом

Получаются надежные ролики на трубогиб, посредством которых происходит перемещение трубы при ее деформировании.

Материалы для улиткового трубогиба

При изготовления такого трубогиба своими руками размеры деталей необходимо подбирать под индивидуальные потребности, поскольку данная модель не обладает конкретным рабочим диаметром. Это является и преимуществом, поскольку позволяет применять подручные материалы.

Для сборки конструкции необходимы:

• метровый швеллер;
• листовая сталь;
• 3 вала;
• 2 звезды;
• стальная цепь;
• 6 подшипников;
• двухметровая труба диаметром 12,7 мм для производства воротков;
• винт для прижима;
• втулка, имеющая внутреннюю резьбу.

Трубогиб арбалетный пошаговая инструкция по конструированию

Арбалетный трубогиб получил такое название потому, что напоминает форму ручного арбалета. Стоимость арбалетных устройствх составляет около 10 тысяч рублей. Чтобы сэкономить на покупке такого агрегата, рекомендуется изготовить его самостоятельно.

На фото представлено два варианта арбалетных устройств для гибки труб. Первый вариант — это заводская конструкция, а второй представляет собой самодельный станок. Разница между этими двумя станками существенная, так как заводской вариант изготовлен из стали размером не более 2 мм, в то время как для самодельного использовался металл толщиной 3-4 мм. Это значит, что самодельный агрегат сделан не просто, чтобы он был, а для повседневного использования.

Чувствуя разницу, каждый мастер пожелает обзавестись арбалетным трубогибом, сделав его самостоятельно. Недостатком такого варианта трубогиба является тот факт, что он позволяет получить изгиб профтрубы только в одной точке. Это связано с тем, что устройство оснащено неподвижным башмаком. Применяется такой вариант для круглых труб, когда нужно получить определённый радиус изгиба в одном месте.

Для конструирования такового устройства нужен швеллер и домкрат гидравлический. Для домкрата изготавливается специальная полочка, в которой он устанавливается. В верхней рабочей части между двумя швеллерами монтируются два ролика из стальной трубы. Расстояние между роликами и пятаком домкрата должно быть одинаковым, чтобы иметь возможность получать ровные и аккуратные изгибы.

Ручной трубогиб на роликовом механизме

Сделать своими руками ручной трубогиб на роликах несколько проще, поскольку здесь меньше механических элементов. Приспособление позволяет изгибать трубы в определенных местах.

Устройство должно иметь длинный рычаг, поскольку для изгибания изделий требуется непосредственное ручное усилие.

Виды методов

Трубогиб для металлопластиковых труб – элементарный станок, работающий на одной механике. Станок незаменим для трубопровода, в том числе и толстостенного и металлопластикового. В нем можно работать с разными видами металла (сталь, алюминий, медь, цинк и их сплавы). Для большей производительности, участки сгиба можно предварительно довести до красна, чтобы отпустить металл, снять внутренние напряжения и сделать его более мягким.

Холодный метод

Распространен в гаражном мастерстве. Если нет паяльной лампы и горелки – им можно пользоваться. Из недостатков – требуется больше усилий. Холодный металл тверже, может треснуть. Поэтому подходит только для сырой стали и мягких цветных металлов. Безопаснее, в сравнении с горячим прокатом, так как не приходится работать с высокими температурами.

Горячий метод

Требует горелку и паяльную лампу. Нагрев снимает напряжение с металла и поэтому он становится более податливым, но это актуально только для тонкостенного трубопроката. Толстостенные трубки невозможно прогреть более чем на 300 градусов в условиях гаража.

Материалы для изготовления роликового трубогиба

Для сборки механизма необходимы:

• 2 стальных ролика 10 см и 6 см диаметром. Внутренний радиус – 12,7 мм, толщина – 35 мм;
• 1,5-дюймовая толстостенная (от 3 мм) стальная труба для сооружения рычага (длина от 1,5 м);
• 4 стальные полосы 15х6 см толщиной около 5 мм. Механизм крепления приспособления в тисках. Также используются для сооружения ручек и рычажных опор;
• стальная полоса шириной 6 см и толщиной 3 мм;
• 2 болта – 60 мм 17,78 мм и 40 мм 12,7 мм. Для фиксации роликов;
• стальная пластина 30х30 см (толщина от 3 мм);

Устройство и принцип работы трубогиба с электроприводом

Основная нагрузка при работе трубогиба с электроприводом приходится на мощный двигатель. Именно он передает на изгибаемый элемент вращательную нагрузку. На ротор надеваются различные насадки, форма которых зависит от ожидаемого результата.

Кроме того, строение трубогиба включает такие детали:

• корпус;
• зажимные устройства;
• крепления;
• контрольную панель.

Если это более дешевый вариант для обычных пользователей, в нем, как правило, присутствуют кнопки для настройки и контрольную панель. На промышленных станках данного типа устанавливают дисплеи, с помощь которых производится настройка.

Основные функции зажимов заключаются в:

• надежной фиксации обрабатываемой детали;
• защите работника от возможных травм.

Крепежи также служат для удерживания сгибаемого элемента в нужном для работы положении.

Изготовление ручного трубогиба на роликовом механизме

Как сделать трубогиб своими руками в домашних условиях – пошаговая инструкция:

Сделайте 2 отверстия диаметром 12,7 мм и 17,78 мм с интервалом в 80 см (или другим, исходя из вашего чертежа). В станине выполнение отверстие на 19,05 мм. В него вмонтируйте соответствующий болт и зафиксируйте сваркой.

Из пластинок 15х6 см, болта 12,7 мм, малого ролика и полоски стали 35х60 см сварите П-образную деталь. Предварительно смонтируйте ролик посредством болта в ранее подготовленные отверстия. Болт приварите к пластинкам. В итоге вы получите изделие, напоминающее рогатину.

•

• Зачем нужна охранная сигнализация, какие функции она выполняет
• Как выбрать зимнюю спецодежду, и не ошибиться — рекомендации от профи

К основе собранной детали приварите трубку, выполняющую функцию ручки. Планку трубной опоры приварите к основе всего изделия. Между планкой и главным болтом должно быть расстояние равное радиусу основного ролика (который имеет больший размер по вашему чертежу) с добавлением 12,7 мм.

В нижней части основания приварите полоску 15х6 см, посредством которой конструкция закрепляется в тисках. В деталь-рогатину смонтируйте основной ролик. Последний наденьте на основной болт и зафиксируйте гайкой. Зафиксируйте устройство в тисках и протестируйте в действии.

Конструкция профилегиба

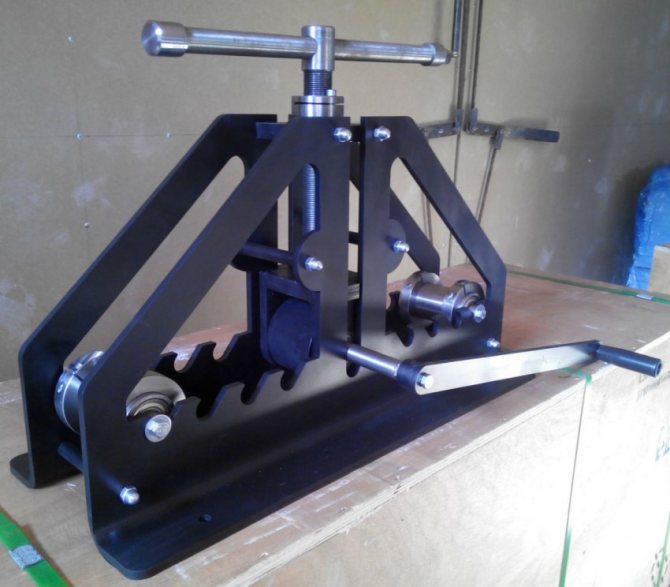

Станок для гибки профильной трубы конструктивно отличается от обычного. Это связано во-первых, с большей устойчивостью профиля к изгибающим нагрузкам, а во-вторых, с тем, что радиус изгиба требуется обычно большой. Потому в конструкции присутствуют три ролика. Два из них установлены стационарно, один остается подвижным. При помощи подвижного ролика и изменяется радиус кривизны. Вообще трубогиб для профильной трубы есть двух видов: со средним подвижным роликом и с крайним (правый или левый — по желанию).

Устройство трубогиба со средним подвижным роликом

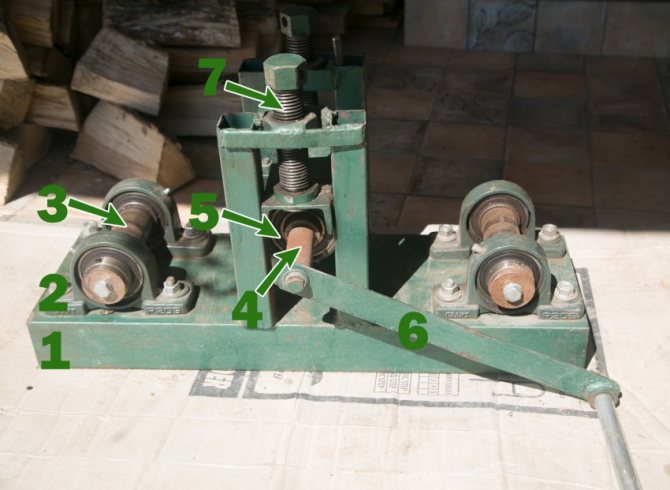

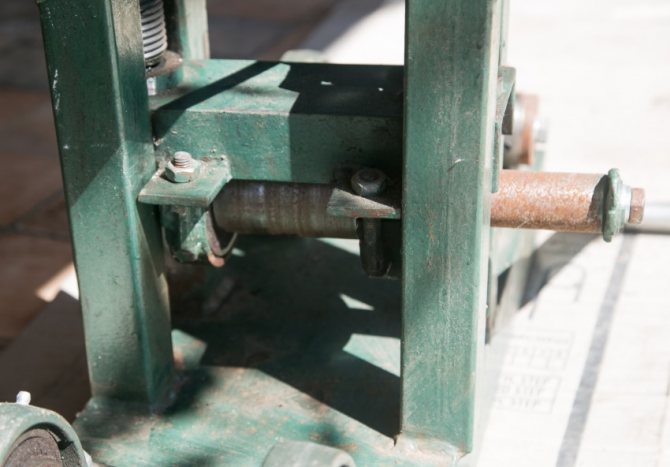

Два крайних ролика крепятся на корпусе неподвижно. Они приподняты над плоскостью основания. Для среднего ролика варится специальная П-образная станина. В середине ее перемычки устанавливается длинный прижимной винт большого диаметра. К нижнему концу этого винта крепится третий валик (можно приварить). Вращая этот винт валик опускается и поднимается, изменяя радиус изгиба профильной трубы.

Конструкция трубогиба для профильной трубы с подвижным средним роликом

К одному из неподвижных роликов приваривается тучка, при помощи которой труба прокатывается через станок. Чтобы для прокатки можно было прилагать меньшие усилия, два неподвижных валика соединяются при помощи цепи. Для эффективной передачи крутящего момента к валикам приваривают звездочки (можно от велосипеда), к ним подбирают цепь. Такой простейший механизм делает гибку профильной трубы намного проще.

С крайним подвижным валиком

В данной конструкции подвижным делают правый или левый ролик. Он двигается вместе с частью основания. Эта часть соединяется с остальной станиной при помощи мощных металлических петель.

Чертеж гибочного станка для профильной трубы с подъемной платформой

Изменять высоту можно при помощи домкрата, как показано на чертеже. Высота платформы в этом случае выбирается в зависимости от высоты домкрата. Радиус изгиба изменяется подъемом подвижной части стола.

Трубогиб для профильной трубы с подъемной площадкой

В отличие от предыдущей конструкции этот трубогиб для профильной трубы приводится в движение от центрального валика — к нему приваривают ручку. Для уменьшения требуемого усилия можно также приварить звездочку к двум неподвижным валикам и передавать крутящий момент при помощи цепи.

Домкратный трубогиб

Простое и удобное приспособление для изгибания профильных труб. Для изготовления нужны такие материалы:

• домкрат;
• 4 уголка длиной 40 см с равными полками по 50 мм;
• 2 ролика с пазами как под ремни. В центре должны быть сквозные отверстия. При их отсутствии просверлите, размерив середину;
• оснастка для домкрата в форме полукруга с углублением внутри;
• 2 швеллера длиной 60 см и шириной 10 см;
• станина;
• 2 крепежных болта.

Как согнуть профильную трубу без станка

Получить дугу из профильной трубы без профилегиба можно двумя способами — используя сварку и шаблон. Начнем со сварки.

Получить дугу при помощи сварки

Профильную трубу надрезают болгаркой с одной стороны. Делают их через 15-30 см в зависимости от требуемого радиуса, сечения и толщины стенки. Надрезы не должны задевать одну сторону — ту, которая будет снаружи.

Подготовленную таким образом запчасть изгибают, придавая нужный изгиб. Для надежности края дуги можно зафиксировать, приварив к ним прут. Затем сваркой проходят по всем надрезам, заваривая их. И последний этап — шлифовка мест сварки и обработка антикоррозионными составами.

При помощи шаблона

Тонкостенные профилированные трубы можно гнуть вручную, используя шаблоны. Если нужна какая-то особая форма, ее можно вырезать из куска толстой фанеры или ДСП, закрепить на столе при помощи струбцин. На верстаке, где будем гнуть трубы, делают штук 8-10 отверстий. Шаблон располагают возле этих отверстий.

Процесс получения дуги из профильной трубы с использованием шаблона

На одном конце трубы отверстия повторяют, с их помощью труба крепится к верстаку. Теперь свободный конец трубы начинают плавно тянуть, формируя изгиб, повторяющий форму. Тянуть надо плавно, без рывков.

Шаблон можно сделать и на земле. В землю забиваются трубы-колышки (глубина не менее полуметра). Они формируют требуемую дугу. Для упора забиваются два дополнительных кола, которые находятся в стороне от дуги. Расстояние, на которое надо отступить в сторону, чуть больше чем ширина трубы.

Вставив трубу, ее тянут в сторону дуги. Усилия нужны большие, работа тяжелая. Получится может только с тонкостенной цельнотянутой трубой. У шовной слишком большое сопротивление в области шва. Его вручную преодолеть очень трудно.

Сооружение домкратного трубогиба

Сварите уголки вертикально на стание. В швеллерах выполните отверстия под установку роликов.

На уголки приварите швеллеры (2 уголка – 1 швеллер). Расположите швеллеры платформами друг к другу. Интервал между деталями должен соответствовать длине роликов. Смонтируйте ролики в подготовленные отверстия и зафиксируйте болтами.

• Как выбрать кондиционер для дома и в квартиру
• Прикормка своими руками — состав, особенности применения и способы хранения (115 фото и видео)
• Откатные ворота своими руками — как построить простые и автоматические ворота. Схемы, чертежи и обзор лучших идей (90 фото)

Смонтируйте на домкрат оснастку в форме полукруга и разместите его в центральной части основания между швеллерными конструкциями.

Далее укладывайте трубу в нижней части роликов и посредством домкрата прижимайте ее. По мере прижимания труба будет изгибаться в необходимом положении.

Порядок гибки профильной трубы на самодельных станках

За один раз получить требуемый радиус изгиба у вас вряд ли получится — слишком большое усилие требуется для этого. Вручную его создать нереально. Получают требуемый изгиб за несколько проходов:

• Сначала выставляют ролики так, чтобы получить небольшой изгиб, прокатывают трубу в одну сторону, затем вынимают из валков, разворачивают и вставляют другой стороной. Разворачивать необходимо, чтобы получить ровно изогнутую трубу.
• С тем же положении роликов протягивают ее несколько раз, до тех пор, пока кривизна уже не добавляется.
• Если требуемый радиус изгиба не достигнут, изменяют положение ролика и снова повторяют действия.

Сложность гибки заключается в том, что нет никакой шкалы и трудно без опыта получить задуманный радиус изгиба. Рано или поздно вы его получите, но испортить при этом можно много материала.
