Как известно, мощность любого атмосферного двигателя сильно зависит от рабочего объема, а также является в достаточной степени ограниченной физическим рабочим объемом ДВС. Если просто, а наружный воздух благодаря разрежению, которое возникает в результате движения поршней в цилиндрах.
При этом от количества поступающего воздуха напрямую зависит и количество топлива, которое можно в дальнейшем эффективно сжечь. Другими словами, чтобы сделать атмосферный двигатель мощнее, необходимо увеличивать рабочий объем цилиндров, наращивать количество цилиндров или комбинировать то и другое.
Еще одним действенным способом является подача воздуха в двигатель под давлением. В этом случае объем цилиндра и количество «горшков» можно не менять, при этом воздух нагнетается принудительно, что автоматически позволяет подать больше горючего и далее сжечь такой заряд топливно-воздушной смеси с максимальной отдачей.
Среди нагнетателей воздуха следует выделить турбонаддув и механический компрессор. Каждое из решений имеет как свои плюсы, так и минусы, при этом установить механический нагнетатель воздуха своими руками на практике вполне может оказаться несколько проще, чем грамотно выполнить работы по установке турбонаддува. Далее мы поговорим о том, можно ли поставить компрессор на двигатель своими руками и что нужно учитывать в рамках такой инсталляции.
Принцип работы и устройство компрессора
Главным рабочим узлом устройства служит нагнетатель воздуха. Планируя изготовить компрессор, надо учесть различия в работе в зависимости от предназначения устройства.
Если при подкачке автомобильных шин равномерность подачи воздуха особой роли не играет, то для эффективной работы краскопульта это является обязательным условием.
Обеспечить равномерность нагнетания воздуха поможет накопительный резервуар, который именуется ресивером.
Краскопульт из компрессора от холодильника
Из старого холодильника домашним мастерам удаётся собирать качественные компрессоры для краскопульта. Профессиональное оборудование для покраски автомобилей стоит больших денег, ведь запрос на такие устройства является высоким. Если воспользоваться этим методом, то можно при минимальных финансовых затратах получить рабочее устройство.
Компрессор является главным узлом такой системы, поэтому его необходимо аккуратно извлечь из холодильника. Для такой работы достаточно использовать кусачки и отвёртку.
Самодельный краскопульт работает от бытовой электросети, в которой происходят значительные колебания напряжения, поэтому чтобы поддерживать давление во время покраски автомобиля на определённом уровне, компрессор следует оборудовать ресивером. Для этой цели применяется огнетушитель или газовый баллон. При выборе ёмкости следует обратить внимание на её состояние. Если металл сильно проржавел, то накачивать воздух под значительным давлением в такой резервуар небезопасно.
Подготовительный этап при изготовлении компрессора
На этапе планирования сборки самодельного компрессора необходимо решить, что будет выступать в роли нагнетателя воздуха. Применить для этой цели разумно применить узлы от старой бытовой техники или двигателей внутреннего сгорания.
Для различных работ в помещениях ограниченной площади наиболее приемлемым вариантом послужит устройство на 220 В, собранное самостоятельно. Преимущество подобных электрических компрессоров заключается в низком уровне шума.
Подобный компрессор своими руками для покраски или нанесения аэрографии предпочитают работники частных автомобильных мастерских, выполняющих кузовные работы.
Разновидности
Планируя установку нагнетателя своими руками, стоит сразу определиться с видом устройства. Есть самодельный вариант, но также осуществляется продажа готовых к установке систем.
Второй вариант более предпочтительный.
Механический нагнетатель приводной, имеет во многом одинаковую конструкцию и принцип работы. Но сам привод может быть разным. Как и цена всего узла.
Привод бывает:
- прямым (от коленвала напрямую);
- ременным (зубчатый, плоский или клиновый ремень);
- с зубчатой передачей;
- цепным;
- электрическим.
Что же касается самих нагнетателей, то тут можно выделить несколько разновидностей.
Кулачковый
. Самый старый вариант, который можно встретить на авто с огромным пробегом. Есть и современные аналоги. Наиболее известным считается Roots. Он же воздуходувка в народе. Дорогие, но по производительности себя не оправдывают. Потому спрос низкий.
Винтовой
. Устройство напоминает предыдущий вариант. Отличается компактными размерами и солидными показателями производительности. Но и цена превышает кулачковые аналоги. В основном винтовые узлы применяются на дорогостоящих спортивных автомобилях.
Центробежный
. Самый популярный и распространенный вариант в настоящее время. Внешне напоминает турбокомпрессор. Сравнительно недорогие, легкие и компактные. Без проблем устанавливаются на авто, могут использовать разные способы монтажа.
Из чего сделать ресивер
Простейший ресивер для компрессора, предназначенного для небольших объемов работ, несложно смастерить из бескамерного колеса для машины. При этом следует учесть, что колесо после модернизации по первоначальному назначению применять уже не получится.
Если смастерить компрессор требуется для больших объемов работ, то в качестве емкости рекомендуется использовать баллон для газа или огнетушитель любого типа.
Обратите внимание!
- Индукционный нагреватель своими руками ♨️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
- Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото
Для чего нужен ресивер в компрессоре
Ресивером называют емкость для хранения жидкостей или газов при работе компрессора. Устройство выполняет следующие задачи:
Устройство компрессора — схема
- Накапливает рабочую смесь при работе компрессора.
- Отдает сжатый воздух одному или нескольким потребителям.
- Регулирует напор рабочей смеси при выходе из компрессора.
- Накапливает и удаляет образующийся конденсат.
- Способствует уменьшению вибрации, уровня шума и нагрузки при работе компрессора.
Ресивер для компрессора выполняют из материала с высокой прочностью. Для хранения жидких и газообразных веществ под нагрузкой до 2,0 атмосфер используют емкости из высокопрочного пластика и резины.
Для хранения веществ под нагрузкой свыше 2,0 атмосфер используются металлические емкости. В качестве материала для них используется сталь с добавлением специальных добавок. Эти добавки повышают прочность, антикоррозийную и термическую стойкость стали.
Манометр и другие детали
Изготовление мощного домашнего компрессора потребует аварийного клапана, чтобы в случае необходимости снизить давление в ресивере, и стандартного манометра.
Опытные специалисты советуют снабдить аварийным клапаном даже простейший компрессор, сделанный из автомобильного колеса, для личной безопасности.
Однокамерное и двухкамерное устройство ресивера
Ресивер для компрессора состоит из двух основных элементов:
- емкости (баллона);
- редуктора.
Редуктор предназначен для регулирования давления при выходе рабочей смеси из сосуда.
Различают два вида редукторов:
- однокамерные;
- двухкамерные.
Однокамерные редукторы
Схема однокамерного редуктора
Подобные редукторы имеют одну камеру с низким давлением. Газ из баллона сначала попадает в камеру высокого давления. Между камерами имеется запорный клапан. Под действием высокой нагрузки клапан находится в закрытом положении. Открытие клапана производят с помощью специального винта на редукторе.
Газ из отсека с высокой нагрузкой попадает в камеру низкого давления. Рабочая смесь поступает потребителям.
Для контроля давления в обоих камерах имеются манометры. Для регулирования нагрузки служит предохранительный клапан. При повышении нагрузки сверх установленной нормы клапан автоматически открывается, и газ поступает наружу.
Простота устройства позволяет использовать однокамерные редукторы для производства штатных компрессоров.
Устройство обратного клапана компрессора
Двухкамерные редукторы
В ресиверах с такими редукторами есть две камеры низкого давления. Они расположены последовательно, друг за другом. Процесс понижения рабочей нагрузки происходит более плавно и точно.
Двухкамерные редукторы способны работать при низких температурах. Отличаются сложностью конструкции. Используются в промышленных установках с большой мощностью компрессоров.
Устройство двухкамерного редуктора
Простой компрессор своими руками
Инструкция, как сделать компрессор самой простой конструкции, предполагает применение старого колеса на диске.
Для создания примитивного приспособления потребуется штуцер для подачи воздуха и автоматический клапан. В качестве штуцера подойдет ниппель или золотник, которые несложно найти в магазине запчастей.
В диске колеса для монтажа этих деталей потребуется просверлить дополнительно два отверстия. В них монтируют детали, колесо собирают.
К штуцеру прикрепляют насос для подачи воздуха, ко второму шланг для отвода воздуха на аэрограф или краскопульт.
Обратите внимание!
- Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры
Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
- Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Самодельные устройства удобно применять для различных домашних работ небольших объемов. Смастерить их получится из агрегатов и узлов бытовой техники или автомобилей.
Для успешного решения подобной задачи рекомендуется изучить подробные инструкции. Для более детального понимания процесса полезно смотреть видео по теме.
Минусы электрического варианта
Многие мои читатели думают – что сделать такую систему очень просто, нужно взять какой-нибудь кулер и вставить его в патрубок забора воздуха и вот оно счастье! Такие «чудо-кулеры» продаются, как правило в китайских интернет магазинах, про такие типы поговорим ниже.
Однако ребята тут не все так просто. В нормальном (на холостых) режиме, атмосферный двигатель 1,6 литра потребляет примерно 300 – 400 литров воздуха за час работы. А на больших оборотах скажем в 4000 – 5000 умножаем эту цифру на 4 – 5, то есть 1200 – 1600 литров. Просто представите этот объем! Если вычислить минутное потребление 300/60 = 5 литров в минуту, или 20 при больших оборотах.

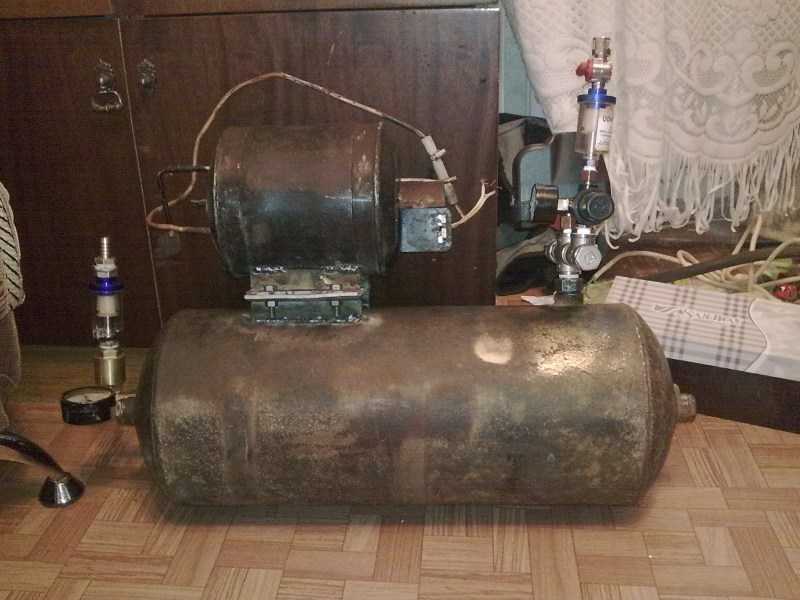

Компрессор из частей холодильника
Смастерить домашний компрессор из холодильника своими руками вполне посильная задача даже для не очень опытных механиков.
Для работы надо приготовить:
- компрессор от ненужного холодильника (с реле);
- аварийный автоматический клапан;
- манометр, редуктор;
- емкость-ресивер (газовый баллон);
- фильтры автомобильные (для бензинового и дизельного двигателя).
Оптимальным для сборки устройства вариантом послужит мотор-компрессор от советского холодильника. Подобный компрессор рекомендуется оснастить опорной рамой из металлической профильной трубы.
Обратите внимание!
Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками
Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях
Кроме того, для сборки устройства необходимо приобрести:
- выключатель (тумблер);
- армированный шланг;
- водопроводную разводку (тройники, трубки, хомуты).
Что в итоге
Сразу отметим, что установка нагнетателя воздуха вполне возможна своими руками, особенно если речь идет об использовании готового набора под конкретный двигатель. Также с учетом вышесказанного становится понятно, что хотя увеличение мощности двигателя при помощи механического компрессора вполне можно реализовать, при этом ошибочно полагать, что достаточно будет только поставить компрессор, после чего двигатель сразу станет намного мощнее.
На самом деле, для получения ярко выраженного эффекта силовой агрегат нужно дорабатывать, причем во многих случаях достаточно серьезно (производится расточка блока для увеличения рабочего объема, затем также увеличивается ход поршня путем замены коленвала, самих поршней и шатунов, меняются клапана, распредвалы и т.д.).
Единственное, если давление наддува не выше 0.5 бара, штатную систему питания на многих авто можно не модернизировать. Также двигатель в этом случае может и вовсе не нуждаться в глубоком тюнинге. Ресурс «неподготовленного» мотора, само собой, после установки механического компрессора сократится, однако если давление наддува не будет высоким, такой двигатель вполне может нормально проработать достаточно долгий срок.
Выбор механического нагнетателя или турбокомпрессора. Конструкция, основные преимущества и недостатки решений, установка на атмосферный тюнинговый мотор.
Увеличение мощности атмосферного и турбированного двигателя. Глубокий или поверхностный тюнинг ДВС. Модификация впускной и выпускной системы. Прошивка ЭБУ.
Возможность установки турбокомпрессора на двигатель с карбюратором. Основные преимущества и недостатки турбонаддува на карбюраторном авто.
Особенности установки ГБО на мотор с турбонаддувом. Какое газобалонное оборудование лучше ставить на двигатели с турбиной. Советы и рекомендации.
Как увеличить мощность двигателя на “классических” моделях ВАЗ. Тюнинг двигателя увеличение рабочего объема, впуск, выпуск, ГБЦ. На что обратить внимание.
Форсирование двигателя. Плюсы и минусы доработки мотора без турбины. Главные способы форсирования: тюнинг ГБЦ, коленвал, степень сжатия, впуск и выпуск.
Порядок работы
- Холодильный мотор снабжен тремя выходами. Требуется пометить для себя входное и выходное отверстие. Запаянный выход применяется для замены масла в двигателе. Его необходимо срезать, слить масло, залить новое (синтетику или полу-синтетику) и запаять.
- С баллона требуется демонтировать выпускной клапан, снять крышку. Баллон очищают от следов коррозии и загрязнений снаружи и внутри, монтируют на место крышку. В крышку помещают переходник и крестовину.
- Верхний патрубок предназначен для манометра и тройника. Еще один патрубок применяют для установки предохранительного клапана.
- Затем следует изготовить раму для устройства.
- На раму-основу закрепляют мотор и баллон-ресивер.
- К вводной трубке следует присоединить топливные фильтры.
- Проводку мастерят при использовании реле давления, тумблера и реле пуска. Установить пусковое реле важно сразу в правильном положении согласно метке.
- Трубку, через которую будет подаваться воздух, необходимо присоединить к ресиверу.
- Затем требуется установить манометр и шланг с запирающейся розеткой.
Сделать компрессор из холодильника своими руками экономически выгодно и несложно. Устройство не издает много шума при работе и вполне мобильно. При необходимости регулярного перемещения раму нетрудно оснастить колесиками.

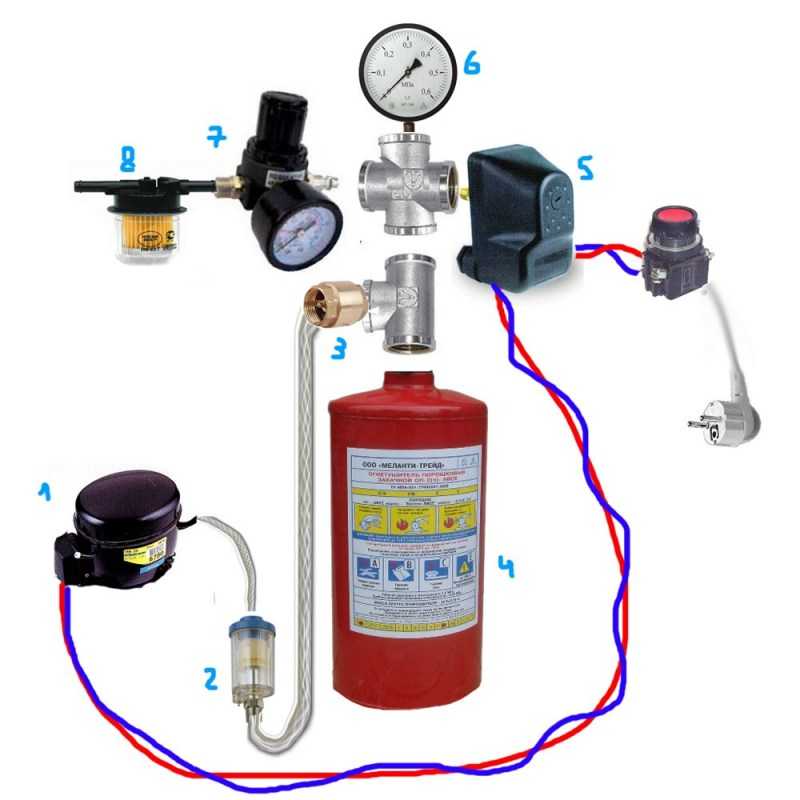

Создание компрессора с ресивером
Такой самодельный компрессор для покраски автомобиля сложнее, чем рассмотренный выше. Его считают полупрофессиональным. Следовательно, для того, чтобы сделать данный прибор аэрографа для авто своими руками, потребуется больший ассортимент инструментов и исходных материалов:
- манометр;
- реле давления;
- редуктор с масловлагоотделителем;
- крестовина и переходники;
- ниппель;
- муфта;
- фильтр масловлагоотделитель;
- трубка;
- ресивер;
- хомуты от автомобиля;
- мебельные колеса;
- штуцер, гайки, шайбы, шурупы и шпильки;
- тумблер;
- автомобильное масло;
- топливный фильтр и маслобензостойкий шланг;
- вилка и шнур;
- компрессор от холодильника;
- фанерные панели (ДСП);
- «Эпоксилин»;
- краска;
- герметик, лента фум;
- преобразователь ржавчины.
Добыть такое большое количество приспособлений по отдельности, естественно, сложно. Поэтому желательно найти старый холодильник — он послужит источником некоторых деталей для компрессора. Так, можно использовать цилиндр со встроенным реле. Однако предварительно нужно сделать косметический ремонт, то есть очистить от загрязнений, а также ржавчины, присутствующей на многих элементах старых холодильников.
Желательно обработать цилиндр преобразователем ржавчины во избежание последующего окисления данной детали.
К тому же нужно учитывать, что за время эксплуатации холодильника, возможно, компрессор утратил герметизацию, что привело к изменению условий его функционирования. Поэтому следует заменить исходное масло аналогом для автомобиля, так как последнее переносит значительно более жесткие условия работы.
Подойдет синтетическое моторное масло для автомобилей. Для замены масла предназначена запаянная в большинстве случаев трубка на боку устройства. Сначала нужно надпилить ее напильником, а затем отломить. При этом нужно принять меры предосторожности, чтобы фрагменты материала не попали внутрь трубки. Масло для авто заливают шприцем в предварительно рассчитанном объеме. После этого трубку заглушают винтиком соответствующего диаметра с резиновой прокладкой для обеспечения герметичности.
В качестве ресивера можно использовать, например, корпус от огнетушителя ОП-1 объемом 10 л, предварительно отпилив от него ручку. В связи с тем, что компрессор холодильника характеризуется обильным испарением масла, на входе в ресивер следует установить фильтр масловлагоотделитель, который не допустит попадания в краску посторонних жидкостей, например, воды или масла.
Далее нужно высверлить отверстие для переходника и закрепить его. Наиболее просто сделать это путем холодной сварки с применением «Эпоксилина». Предварительно необходимо произвести ремонт дна ресивера, а именно очистить от всех загрязнений и ржавчины для эффективного взаимодействия «Эпоксилина» с рабочей поверхностью и во избежание загрязнения краски в процессе последующей эксплуатации. Очистку осуществляют путем шлифования наждачной бумагой круговыми движениями дна огнетушителя до достижения металлического блеска. После этого переходник фиксируют с лицевой стороны гайкой и оставляют на некоторое время (точные сроки указаны в инструкции) на высыхание «Эпоксилина».
Основание для компрессора для покраски автомобиля можно создать из трех деревянных досок либо фанеры размером 30 х 30. Для повышения мобильности устройства можно оснастить основание мебельными колесами.
Чтобы закрепить устройство, в основании нужно высверлить отверстия под него и шпильки. Последние фиксируют гайками и шайбами.
На впускное отверстие следует надеть автомобильный фильтр с бумажной сердцевиной, так как это позволит избежать попадания внутрь него загрязнений.
Для повышения удобства эксплуатации следует оснастить компрессор для покраски автомобиля реле давления (например, РДМ5 или РМ5), которое будет отключать его по достижении максимального значения давления и включать при падении данной величины до минимума. Максимальное и минимальное значения давления можно настроить самостоятельно пружинами реле. Реле имеет 2 контакта, предназначенные для подключения к сети. Один из них нужно использовать по назначению, а другой — подключить к компрессору.
К тому же желательно оснастить компрессор тумблером общего отключения, который позволит обесточивать всю установку сразу. Его устанавливают на разрыв между сетью и реле давления.
Далее можно покрасить ресивер и начать окончательную сборку. На фильтр-масловлагоотделитель нужно навинтить гайку со штуцером. На последний надевают один из концов армированного, маслостойкого шланга. Второй конец надевают на трубку компрессора. Соединения следует зажать хомутами, а резьбовые соединения уплотнить фум-лентой. Фильтр нужно прикрутить ко дну ресивера и обработать силиконовое соединение герметиком. Далее прикручивают чугунную крышку с предварительно обработанной герметиком резьбой, подложив под нее резиновую прокладку. На крышку прикручивают трубку с резьбой в четверть дюйма, а на нее — крестовину. Для плотной фиксации ресивера на основании его следует прижать фанерной крышкой с предварительно проделанным отверстием под него.
Слева от крестовины прикручивают реле, справа — редуктор с фильтром, сверху — манометр. В завершении работ присоединяют провода к реле.
Последним шагом подготовки прибора для покраски авто к работе является его настройка и испытание. Такой компрессор для покраски автомобиля значительно сложнее настроить своими руками, чем рассмотренный выше, однако красить и делать ремонт с ним проще. Более того, данный прибор аэрографа может быть использован не только для покраски, но и для других целей, то есть является универсальным.

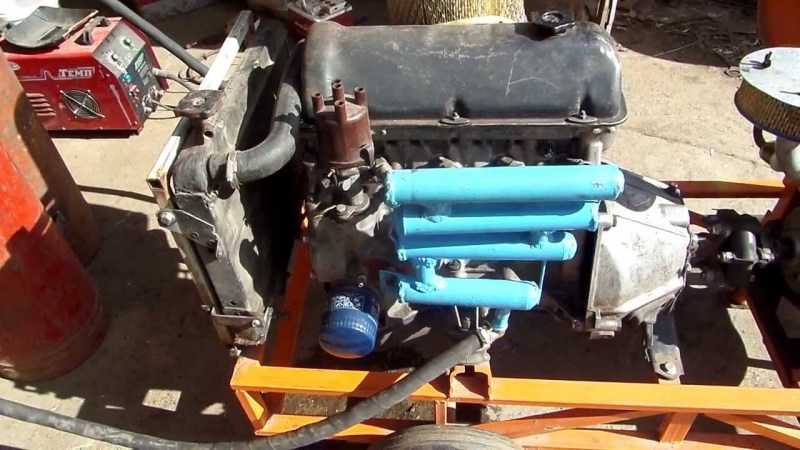

Воздушный компрессор из автомобильных деталей
Для работы пневматического инструмента умельцы мастерят воздушный компрессор своими руками. Устройства такого типа изготавливают на базе двигателя и компрессора от грузовика ЗИЛ. Надо учесть, что подобный агрегат издает много шума при работе.
Сборку выполняют согласно схеме монтажа, двигатель размещают отдельно. Подобное устройство в обязательно порядке оснащают аварийным клапаном для снижения давления. Подробно монтаж этого компрессора можно изучить по видео-урокам.
Установка механического комперссора на двигатель: тонкости и нюансы
Начнем с того, что главной задачей является подбор механического нагнетателя, который будет соответствовать ряду требований (вес, габариты, производительность, режимы работы, особенности смазки, исполнение привода и т.д.).
Для этих целей можно приобрести компрессор от какого-либо автомобиля или же заказать готовый тюнинг-комплект для форсирования двигателя. Также отмечены случаи, когда нагнетатель изготавливался самостоятельно, однако такие самодельные решения достаточно редки, особенно на территории СНГ.
На практике зачастую устанавливают тюнинг-комплекты (турбо-Кит наборы), реже используют детали б/у, которые снимаются с других компрессорных автомобилей. Плюсом готового комплекта является то, что такой набор рассчитан для установки на конкретную модель автомобиля. Это значит, что вместе с компрессором поставляются крепежи, ремни, привод, воздуховоды, прилагается инструкция и т.д.
Единственным минусом можно считать относительно высокую цену проверенных предложений на рынке, тогда как более доступные по цене наборы могут иметь сомнительное качество и быстро выйти из строя.
Параллельно следует учитывать, что также необходимо доработать штатную систему охлаждения и топливоподачи с учетом изменившейся производительности силового агрегата. Если просто, форсирование двигателя при помощи компрессора предполагает то, что топлива за единицу времени нужно подавать больше. Для этого может понадобиться менять бензонасос, ставить боле производительные форсунки и т.д.
Также не следует забывать о том, что большая мощность достигается за счет сжигания большего количества топлива. Закономерно, что выделение тепла в этом случае также сильно увеличивается, а мотор потребует более интенсивного охлаждения.

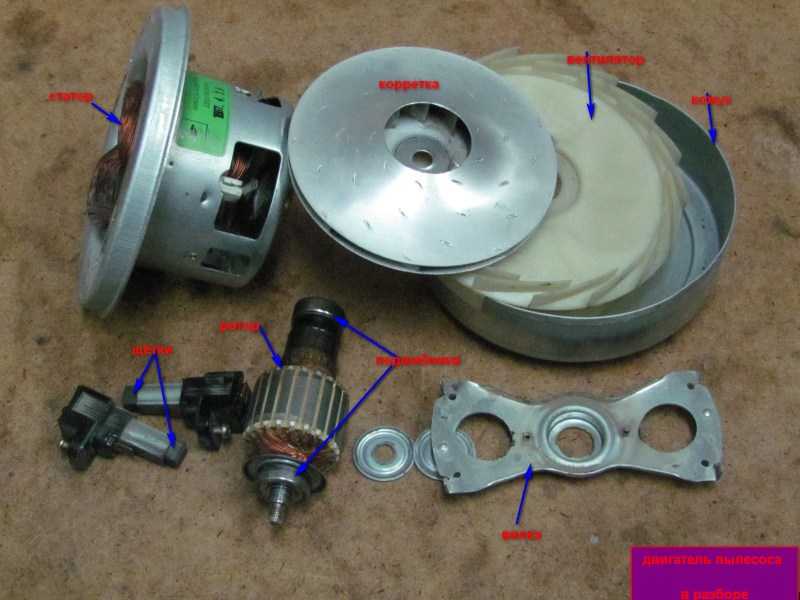

Компрессор из пылесоса
Изготовление компрессионного устройства на основе старого пылесоса является спорным вопросом. Сложно считать подобное приспособление полноценным компрессором. Проще назвать его пульверизатором для покраски незначительных во всех смыслах этого слова поверхностей: стен в подвале или плодовых деревьев в саду.
К пылесосам советского производства для этих целей даже прикладывали крышки с отверстием для распыления краски.
Устройство и схема реле
Реле компрессора делятся на два типа: нормально разомкнутые и нормально замкнутые. Первые включают компрессор при превышении давления воздуха, а вторые — при понижении давления ниже определенного уровня.
В качестве исполнительного элемента реле давления выступают пружины, чья сила сжатия меняется через специальный винт. Обычно силу сжатия пружин устанавливают на отметке до 6 атмосфер, что указано в инструкции пользователя. Так как жесткость и гибкость элементов пружинного типа зависят от температуры окружающей среды, то все конструкции прессостатов для компрессора рассчитывают на работу в диапазоне от -5 до +80 градусов.
Два обязательных подузла такого реле: разгрузочный клапан и выключатель механического типа. Первый подключается к воздухопроводящей магистрали, расположенной между ресивером и компрессором. С его помощью ведется управление электродвигателем. При отключении компрессорного привода такой клапан сбросит 2 атмосферы сжатого воздуха в окружающую среду, разгружая от избытка усилия подвижные элементы компрессора. Данное усилие нужно развить при повторном включении компрессора. За счет этого предотвращается перегруз двигателя по предельному крутящему моменту. При запуске разгруженного двигателя клапан запирается без излишней нагрузки на привод.
Особенности прессостата
У механического выключателя имеется функция «stand by». За счет нее предотвращается случайный пуск двигателя. При нажатии кнопки привод включается, и компрессор работает автоматически. В момент отключения двигатель компрессора не начнет работу даже при наличии незначительного количества атмосфер в пневмосети напорного типа.
Повышение безопасности работ обеспечивается за счет оснащения промышленных конструкций реле давления предохранителем в виде клапана. Он очень полезен при неожиданной остановке двигателя, неисправности поршня или другой аварийной ситуации.
Иногда корпус прессостата имеет внутри тепловое реле для проверки силы тока в первичной сети. Если этот параметр начинает расти, то для предотвращения перегрева и следующего за ним пробоя в обмотках такое реле отключит двигатель.

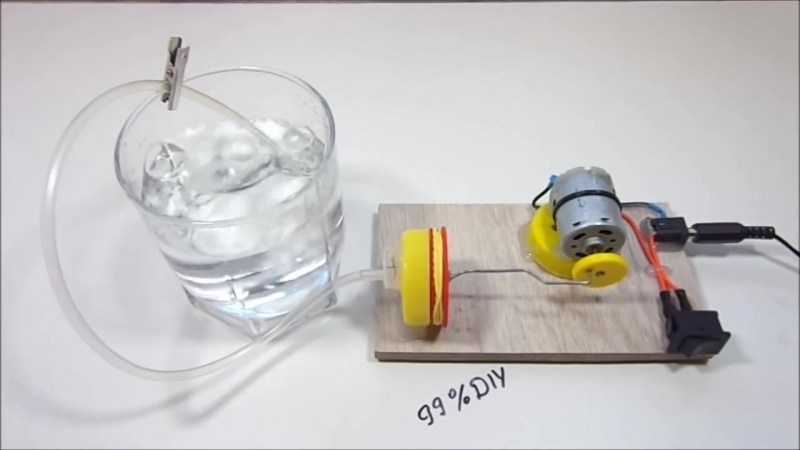

Аквариумный компрессор
В плане стоимости необходимых деталей самодельный компрессор для аквариума практически не уступает готовому устройству. Поэтому всегда стоит вопрос о целесообразности подобной работы.
Цена готовых аквариумных компрессоров невысока, поэтому умельцы редко мастерят их самостоятельно.

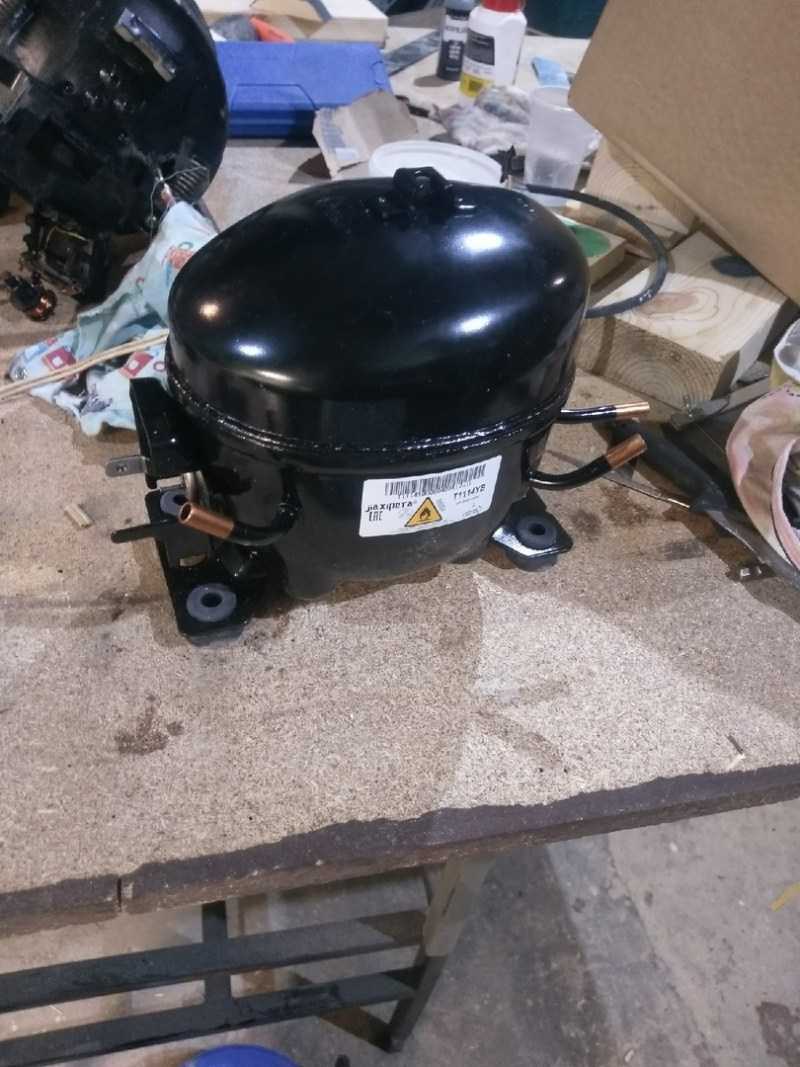

Что можно сделать из старого компрессора от холодильника
Компрессор в холодильнике используется для перемещения парообразного хладагента по тонким трубкам, поэтому эта деталь используется в самодельных установках, в которых осуществляется сжатие газов. Компрессор нельзя использовать в качестве водяного насоса, но любой инертный газ можно успешно транспортировать или сжимать с его помощью.
Эти свойства используются домашними мастерами для изготовления следующих изделий:
- Компрессор для подкачки шин.
- Компрессорный краскопульт.
Каждый самодельный прибор, использование которого осуществляется в домашних условиях, изготавливается при минимальных затратах времени и денег. Такие компрессоры практически не будут отличаться от заводских изделий.
Компрессор для покраски автомобиля
Чаще всего своими руками мастерят устройства для покраски кузовных деталей автомобилей.
Залогом успеха в изготовлении надежного и удобного компрессора для окраски будет приобретение прочного ресивера. Мотор от бытового холодильника не подходит для устройства такого назначения. Оптимальным вариантом послужит автомобильный компрессор и электрический двигатель на 220 В.
Важной деталью поршневого компрессора является специальный фильтр для отвода конденсата. Размещают его перед шлангом, подающим воздух на краскопульт. Рекомендуется выбрать фильтр в достаточно прочном корпусе, способном выдержать высокое давление.
Вместо шлангов для надежности и качества работы устройства разумнее подобрать медные трубки и армированный шланг.
Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками. Только реальная правда
Если немного забежать вперед по теме – то получается, что сейчас все турбированные двигатели используют механические компрессоры воздуха, у такого подхода есть много плюсов и много минусов. Но недавно многие компании стали задумываться над электро турбинами, которые не будут использовать отработанные газы авто, а также не будут иметь механических подключений и приводов, а нагнетать воздух будет электродвигатель, который будет «питаться» от бортовой системы …
Задумка неплохая! Ведь можно избежать многих минусов механических систем, особенно турбин которые работают от отработанных газов, такие как:
2) Охлаждение турбины
3) Смазка моторным маслом
5) НУ и конечно же ресурс
Если подвести черту, можно понять что механические системы, далеки от идеала. Конечнокомпрессоры которые работают от приводов, будут надежнее. Однако и у них есть минусы, это тот же привод который использует для работы обычный ремень, который со временем изнашивается.
В общем, подумали разработчики и поняли, что механику можно заменить на электрику! Или нельзя?
Компрессор для генератора дыма
Смастерить компрессор для дымогенератора коптильни несложно своими руками. Секрет успеха кроется в грамотном расчете мощности устройства.
Потребуются следующие детали:
- вентиляторный блок (монтируют из осевого вентилятора от компьютера);
- тара из пластика емкостью 10 литров;
- тройники для водопроводных труб;
- трубка или прочный шланг;
- резистор переменного сопротивления.
Порядок работы.
- Вентилятор монтируют в прорези пластиковой емкости и надежно закрепляют.
- Выходной шланг помещают в горлышке емкости. Соединение должно быть герметичным в обязательном порядке.
- Для регулировки оборотов в схему питания вентилятора включают резистор переменного сопротивления.
Основным назначение этого приспособления является постоянная подача воздуха с небольшим давлением.
Пару слов о китайских электро турбинах
Буквально 2 года назад, «автоинтернет» просто взорвался от электрических турбин из Китая. Предлагалась небольшая «штуковина», которая устанавливалась в разрыв шланга воздухозабора, которая якобы нагнетала воздух с давлением в двигатель, обещанное увеличение мощности аж до – 15%! Сам двигатель представлял из себя непонятный кулер, ни потребление электричества, ни обороты, ни прокачиваемый воздух – показателей не было. Если разобрать его даже визуально, то становится понятно – что это кулер на подобии продвинутых компьютерных, ну что он может увеличить? НИЧЕГО! Так что просто не покупаем – это РАЗВОД.
Сейчас конечно на тех же китайских сайтах начинают появляться другие электро турбины, многие сделаны даже в форме улитки – аля механический компрессор. Но опять же нет ни показателей давления, ни потребления, ни перекачки воздуха. Думайте, прежде чем покупать. Смотрим познавательный ролик.
Применение компрессора в качестве мойки
Несложное дополнительное приспособление позволит смастерить мойку из компрессора своими руками.
- Для этого необходимо приобретение продувного пистолета и кое-каких элементов для сантехники.
- Принцип работы моющего пистолета основан на том, что он снабжен дополнительным входом для нагнетания воздуха.
- Через кран и быстросъемное соединение вода поступает в насадку-пистолет, упирается в тройник и проходит через сопло. Поступающий в пистолет воздух создает дополнительное давление, делая мощнее струю воды.
Такое приспособление несложно применить и для продувки деталей.
Принцип строения
Нужно отметить, что сейчас некоторые немецкие производители имеют в строении своих моторов такие нагнетатели. И ставятся они как вы поняли, в системе забора воздуха. Первыми применили такие нагнетатели компании Mercedes, BMW и AUDI.
Принцип здесь прост – ставится мощный «вентилятор», который создает давление примерно от 0,5 атмосферы (а возможно и более). Запитан от электро системы автомобиля, он нагнетает в двигатель дополнительный кислород необходимый для увеличения мощности. С настройками подачи топлива, можно добиться существенного прироста – около 20 – 30 %.
Электро турбину стоит настраивать и на определенные обороты, например на холостых она должна работать медленнее, а на высоких оборотах соответственно быстрее. Получается чуть ли не идеальная система! Но в чем же подвох, где минусы? И знаете, они есть.
Проверка самодельного компрессора
До начала применения самодельного приспособления в деле, его требуется проверить.
В первую очередь необходимо осмотреть все соединения на предмет их надежности и герметичности, а трубки и шланги проверить на наличие трещин.
При работе с компрессором за уровнем давления требуется следить при помощи манометра.
Давление воздуха несложно отрегулировать при помощи регулирующего винта.
Пользуясь самодельным компрессором, его периодически необходимо осматривать на предмет износа шлангов и ослабления крепежных элементов.
Достоинством самодельного устройства кроме его низкой себестоимости является и простота конструкции. Это позволяет владельцу произвести ремонт компрессора своими руками.
Дополнительные конструктивные идеи, как и из чего смастерить компрессор, несложно почерпнуть из фото самодельного компрессора.
Наддув двигателя механический: что нужно знать
Начнем с того, что установка любого типа нагнетателя (механический или турбонаддув) возможна как на инжекторном, так и на карбюраторном двигателе. В обоих случаях предполагается ряд доработок силового агрегата, однако установить турбину на двигатель несколько сложнее и дороже по сравнению с компрессором.
Становится понятно, что механический нагнетатель является более доступным способом повышения мощности двигателя, такое решение проще установить на мотор, причем работы можно выполнить даже самостоятельно. При этом общий принцип действия нагнетателя достаточно прост.
Рекомендуем также прочитать статью о том, как установить турбонаддув на карбюраторный двигатель. Из этой статьи вы узнаете об особенностях установки турбонаддува на двигатель с карбюратором, а также что нужно учитывать при такой установке.
Устройство фактически можно сравнить с навесным оборудованием (генератор, насос ГУР или компрессор кондиционера), то есть агрегат приводится от двигателя. В результате работы механического компрессора воздух сжимается и поступает в цилиндры под давлением.
Это позволяет лучше продувать (вентилировать) цилиндры от остатков отработавших газов, в значительной степени улучшается наполнение цилиндра, количество воздуха в камере сгорания повышается, что делает возможным сжечь больше топлива и увеличить мощность двигателя.
Работа компрессора дает такой же результат, как и турбонаддув. Главным отличием является только то, что турбонагнетатель использует для вращения турбинного колеса энергию выхлопных газов, в то время как механический компрессор связан с коленвалом двигателя посредством ременной передачи. Естественно, такой тип привода несколько отнимает мощность у ДВС, однако плюсом является простота конструкции.
Также компрессор имеет прямую зависимость от оборотов мотора. Чем сильнее раскручен двигатель, тем больше воздуха подается в камеры сгорания и, соответственно, увеличивается мощность. При этом нет ярко выраженного эффекта турбоямы (турболаг), который встречается на моторах с турбонаддувом. Турбояма проявляется в виде провала на низких оборотах, когда энергии выхлопа еще недостаточно для раскручивания турбины и создания необходимого давления для эффективной подачи воздуха в цилиндры.
Если говорить об установке механического компрессора на атмосферный карбюраторный или инжекторный двигатель, нужно понимать, что двигатель все равно нужно подготовить (учитывается изменение степени сжатия, осуществляются доработки «по железу», меняется прошивка ЭБУ на инжекторных моторах и т.д.).
Другими словами, все работы выполняются комплексно, что в дальнейшем позволяет форсированному силовому агрегату успешно и стабильно работать без значительного сокращения его моторесурса. Теперь давайте рассмотрим некоторые особенности такой установки.
