Фрезерная машинка приобретается для множества столярных работ. Но, иногда область ее применения значительно увеличивается, и появляется надобность в реконструкции рабочего места. Фрезерный стол для ручного фрезера своими руками – это отличная возможность сэкономить денежные средства и создать для себя качественную рабочую поверхность. Столярные работы сейчас очень востребованы, да и в повседневной жизни этот инструмент довольно полезен. А более удобные условия труда сделают его просто незаменимым.

Небольшой фрезерный стол (чертежи, комплектующие)

Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.

Малогабаритный стол для ручного фрезера

Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.

Боковины будут смонтированы согласно прилагаемой схеме. Вот так выглядит стол в разрезе.
Вид на стол сверху. Здесь показаны основные размеры. Крышка стола изготавливается из двух слоев.
Последовательность изготовления. Выполнение разметки перед началом выпиливания окна. Работы выполняются в нижнем слое.
Последовательность изготовления верхнего слоя.

Оба слоя склеиваются. Установка направляющих планок. Они нужны, чтобы фрезером выполнить выпиливание окна.
Фрезерование относительно направляющих планок.
Конструкция параллельного упора, размещаемого на столе.

Косынка торцевая. Их устанавливают по концам упора.
В средней части для дополнительного усиления устанавливаются еще две дополнительные косынки. Монтируется парубок для отсоса пыли. К нему будет соединяться шланг от пылесоса.

Держатель для щитка. Сам щиток изготавливается из оргстекла.

В процессе фрезерование нужно осуществлять жесткое прижатие деталей к столу и упору. Для этой цели используют гребенки. Попутно показано устройство и стопорного блока.

Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.

Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер

Наименование деталиОбозначения на чертежахРазмеры в чистовом исполнении, окончательныеХарактеристики полуфабрикатов
Толщина, ммШирина, ммДлина, ммВид материала для изготовленияКоличество деталей
Детали стола
Панель АА19522622Фанера березовая1
Панель Б (облицовка)B3522622Твердый ДВП1
Накладки продольные кромочныеC1940660Массив клена2
Накладки боковые кромочныеD1940560Массив клена2
НожкиE19292521Фанера березовая2
СтяжкиF1976521Массив клена4
Планка сетевого шнураG1951420Массив клена1
Упор для стола
Стенка упора вертикальнаяH19152661Массив клена1
Основание горизонтальноеI1976661Массив клена1
Косынки для патрубка пылеудалителяJ196479Массив клена2
Пластины торцевыеK19121191Массив клена2
Дополнительные приспособления
ДержательL19127127Массив клена1
ЩитокM670127Оргстекло1
Прижим-гребенкаN1945203Массив клена2
Стопорный блокO194576Массив клена2

Как сделать фрезерный стол своими руками?

Многие мастера приспосабливают в качестве стола под фрезер обычный верстак. Однако, на практике доказано, что лучше иметь отдельную специализированную конструкцию. Объясняется просто:

  • при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
  • для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.

Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру. Фиксация осуществляется с помощью отверстий. Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте.

При работе используются различные фрезы

Способы фрезерования с использованием разных типов фасонных фрез

На основании исследования известных конструкций сформулированы ряд основных требований к фрезерному столу.

  1. Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
  2. Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
  3. Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
  4. Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
  5. Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.

Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.

Чтобы максимально использовать возможности станка нужно минимизировать толщину опорной пластины. Тогда вылет фрезы будет максимальным. Н практике могут применяться длинные пальцевые фрезы для глубокого фрезерования. Прочность обеспечат только довольно жесткие материалы.

Монтаж устройства для вертикального перемещения

Движение ручного фрезера вверх и вниз производится с помощью устройства, получившего название лифта. Здесь применяют самые разные механизмы для движения и фиксации заданного положения.

Возможный вариант лифта оказан в видеоролике.

Назначение деревообрабатывающих станков

Такие агрегаты по дереву имеют разное назначение. Их могут использовать как для одной операции, так и для нескольких. Такие станки в основном изготавливают на заводе, однако, многие делают их своими руками. Большинство устройств являются многофункциональными, они способствуют экономии места в мастерской. После небольших манипуляций со станиной агрегата его с лёгкостью можно перепрофилировать для выполнения разнообразных операций.

Профессиональный станок является дорогим удовольствием, поэтому зачастую многие умельцы приступают к его изготовлению своими руками. Используется оно потом чаще всего в небольших мебельных мастерских.

Какими бы профессиональными ни были станки по дереву, но они способны объединить в себе только определённое количество приёмов обработки. Объясняется это тем, что в одних устройствах заготовка является неподвижной, а в других она осуществляет вращательно-поступательные движения.

Самодельный фрезерный станок изготавливают с помощью дрели. На стальной профиль закрепляют шпиндель электрической дрели, в которую зажимают заготовку. С противоположной стороны устанавливают бобину или вращающийся зажим. Обработку осуществляют специальными резцами, которые следует удерживать при помощи рук. Такой способ обеспечивает изготовление простых деталей круглой формы.

Применение фрезерных станков по дереву

Среди разнообразия фрезерных станков немногие используются для деревообработки. Изготавливая мебель, обязательно применяют фрезеровку. Станок по дереву предусмотрен для выполнения следующих операций:

  • снятие четверти;
  • сверление;
  • выемка пазов;
  • создание глубины и углублений заданной формы.

К примеру, для установки мебельной фурнитуры требуется углубление точной формы и глубины

Поэтому фрезерование позволяет достичь необходимых параметров очень легко и быстро, а это очень важно при производственных мощностях

Наиболее удобным и поэтому довольно распространённым считается плоскошлифовальный фрезерный станок. Он легко изготавливается своими руками. Самодельное устройство по дереву позволяет существенно сэкономить финансы при организации домашней мастерской.

Конструкция фрезерного станка

Такое устройство по дереву осуществляет обработку детали при помощи фрезера, совершающего вращательные движения. Заготовку или жёстко закрепляют, или подают на фрезер с необходимой траекторией. Фрезер представляет собой стальной режущий инструмент цилиндрической формы, очень похожий на сверло. Однако в отличие от него, у фрезера режущие кромки имеет все тело. Благодаря этому можно удалять дерево одновременно в нескольких плоскостях. Управлять фрезером можно в автоматическом, ручном и полуавтоматическом режиме.

Фрезерный станок состоит из следующих деталей:

  1. Столешница.
  2. Параллельный упор.
  3. Пылесос, который используется для удаления стружки.
  4. Станина.
  5. Шпиндель.
  6. Подающая салазка.

Вариант изготовления компактного стола с ящиками

Довольно интересная конструкция, которую несложно повторить для собственной мастерской.

Реальный вид станка для фрезеровки заготовок

Конструктивная проработка в трехмерном отображении с помощью инженерных программ

Каркас из отдельных деталей. Их изготавливают из хвойных пород древесины.

Организация пропилов при стыковке деталей каркаса в верхней части. Показаны основные размеры.
Организация пропилов при стыковке деталей каркаса в нижней части.
Для установки направляющих для выдвижных ящиков потребуется склеивать эти детали из двух заготовок.

Сборка каркаса стола и монтаж облицовочных боковых панелей.

Столешница состоит из двух пластин. Их обрамляют боковыми ребрами. Требуется делать стыковку на ус.
Упор изготавливается из нескольких деталей.
Конструкция выдвижного большого ящика.
Конструкция выдвижного малого ящика.
Порядок установки элементов лицевой части ящика.

Боковые стенки, центральная стенка и дно станка.

Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.

Таблица 2: Комплектующие детали для изготовления стола под фрезер

Позиция на чертежахНаименованиеРазмеры в чистовом исполнении, окончательныеКоличествоМатериал
Толщина, ммШирина, ммДлина, мм
Каркас
1Передние и задние горизонтальные рамы50407804Массив сосны
2Стойки50508604Массив сосны
3Горизонтальные боковые рамы50405504Массив сосны
4Передняя и задняя горизонталь50207502Массив сосны
5Обрамление для боковых окон, вертикальное50503804Массив сосны
6Обрамление для боковых окон, горизонтальное50203602Массив сосны
Панели
7Боковые панели67405182Березовая фанера
8Окна боковой панели66003932Березовая фанера
9Окно нижнее66004001Березовая фанера
Большие выдвижные ящики
10Боковая сторона ящика161405508Массив сосны
11Передняя и задняя боковина ящика291403488Массив сосны
12Фасад ящика71683484Массив ясеня
13Дно61385704Березовая фанера
Малые выдвижные ящики
14Боковая сторона ящика161005508Массив сосны
15Передняя и задняя боковина ящика291001388Массив сосны
16Фасад ящика71081384Массив ясеня
17Дно65703484Березовая фанера
Столешница
18Верхний слой187009201Березовая фанера
19Планки отделки передней и задней части10389402Массив ясеня
20Планки отделки боковых частей10387202Массив ясеня
Упор
21Стенка упора181507501Березовая фанера
22Основание упора181506401Березовая фанера
23Передняя планка упора10903802Массив ясеня
24Упор верхней грани104205501Массив ясеня

Сначала изготовьте корпус

1. Выпилите боковые стенки А. Затем выпилите полки В, перегородки С, верхние панели D и ящичные опоры Е с припуском 6 мм по длине.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

2. Выпилите в боковых стенках А и перегородках С пазы и фальцы для полок В и верхних панелей I) (рис. 1 и 1а).

Выпилите также в верхней полке В пазы для перегородок С.

З.На обеих боковых стенках А выпилите фальцы вдоль задней кромки с внутренней стороны для нижней и верхних задних стенок F, G (рис. 1а).

4. Разметьте линии пазов для ящичных опор Е на боковых стенках А (рис. 1а). Настройте пазовый диск в соответствии с толщиной ящичных опор и сделайте пазы в боковых стенках и перегородках С.

5. Учитывая возможную разницу в толщине фанеры, опилите перегородки С, верхние панели D и ящичные опоры Е до окончательной длины. Затем выпилите по указанным размерам цокольную доску Н и отшлифуйте все фанерные детали наждачной бумагой № 180.

6. Положите одну из боковых стенок А на верстак пазами вверх. Приклейте на место верхнюю панель D, две ящичные опоры Е и верхнюю полку В. Затем добавьте перегородку С и зафиксируйте сборку струбцинами (фото А).

7. Когда клей высохнет, приклейте нижнюю полку В и цокольную доску Н. Временно установи те на место, не приклеивая, вторую боковую стенку А для выравнивания деталей (фото В).

8. Зафиксируйте струбцинами монтажные угольники для поддержки второй перегородки С. Приклейте перегородку на место, вставив её в паз верхней полки В. Затем добавьте ящичные опоры Е, верхнюю панель D и, наконец, вторую боковую стенку А (фото С).

9. Уточнив размеры, выпилите нижнюю и верхние задние стенки F, G и отложите их в сторону. Просверлите в верхних панелях D 4-миллиметровые отверстия для крепления крышки.

Конструктивное исполнение фрезерного стола

Настольный станок для фрезерования древесины показан ниже.

Конструктивная проработка изделия в программах трехмерного моделирования.
Общий вид готового столика

Вид сзади. Из специального ящика, установлено на упоре выходит шланг, соединяемый с пылесосом. Так производится отвод пыли, образующейся при фрезеровании заготовок.

Вид спереди.

В настоящий момент пальцевая фреза поднята максимально высоко. Окно раздвинуто.
Створки сдвинуты. Сама фреза опущена вниз.
Ручной фрезер, устанавливаемый в пространство под столешницей.

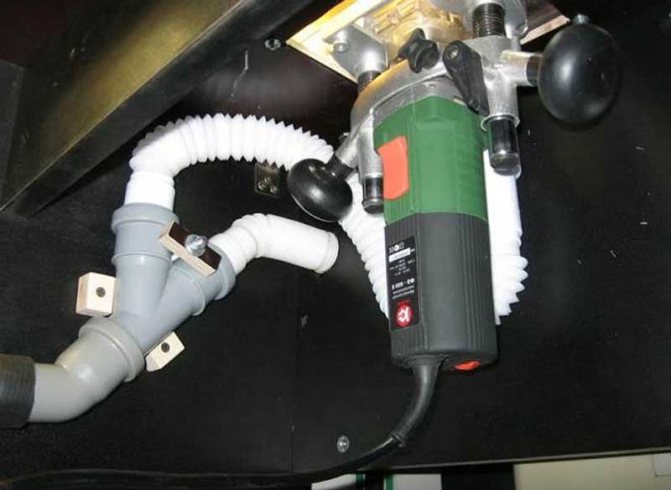

Конструктивное выполнение соединений для отвода пыли (аспирационная система).

Особенности крепления инструмента. Видны трубопровода для отвода стружки.

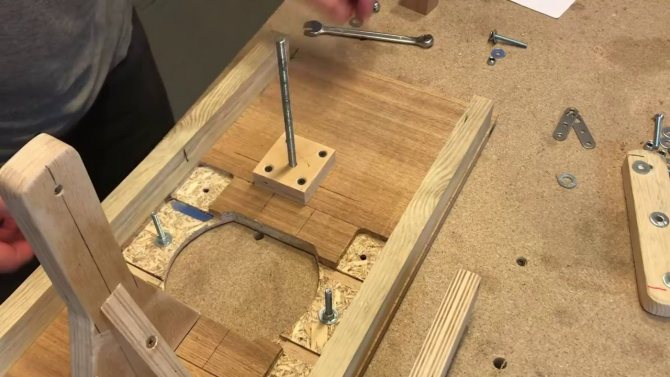

Установка длинного винта. С его помощью регулируется положение фрез на рабочей поверхности.
Вращая гайку на винте, производится перемещение фрезера вверх или вниз. Используется торцевой ключ.

С помощью мерительного инструмента выставляется вертикальный вылет фрезы за пределы стола.

Регулирование положения фрезы от упора.
Рабочий стол. Фрезер не установлен. Видно только оргстекло, к которому выполняется крепление фрезера.

Качество выполнения работы. Между стеклом и столешницей нет зазоров.

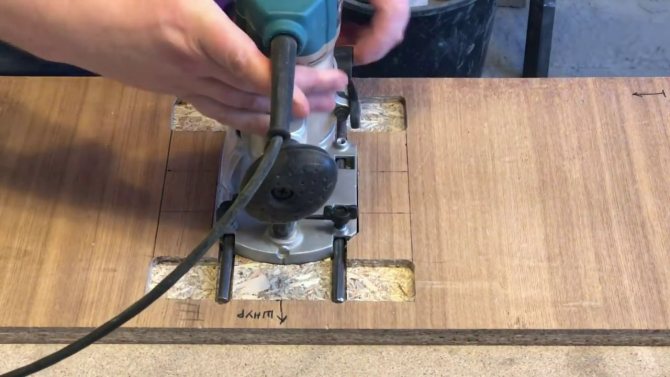

Перед установкой в стол фрезер прикручивается к опорной площадке из оргстекла.

Монтаж

Фрезерная пластина закрепляется на выбранном рабочем столе (верстаке):

  1. В столешнице выпиливают прямоугольное отверстие. Его размеры на 50–60 мм по длине и ширине меньше размеров монтажной плиты.
  2. По кромкам в крышке стола выбирают углубления по размерам и на толщину плиты.
  3. Переносом с фрезерной пластины размечают крепежные отверстия и просверливают. Устанавливают пластину на стол.
  4. Потайные винты снизу столешницы закрепляют гайками.
  5. Снизу к пластине прикрепляют фрезер.

При отсутствии фрезера к базовой плите крепят пластину-заглушку и используют стол как верстак. Ручной фрезер не всегда удобен в эксплуатации. Для его использования в стационарном фрезерном столе применяют монтажные плиты промышленного или самодельного изготовления. Материал изготовления выбирают в зависимости от условий и целей.

Вариант изготовления стола для фрезера

Довольно интересное исполнение конструкции стола. Здесь предложили использовать автомобильный домкрат для подъема и опускания инструмента.

Если вынуть столешницу из короба тумбы, то можно увидеть подобное исполнение.

Автомобильный домкрат позволяет развивать усилие в несколько тонн. Он упирается в специальный короб, где располагается сам фрезер.

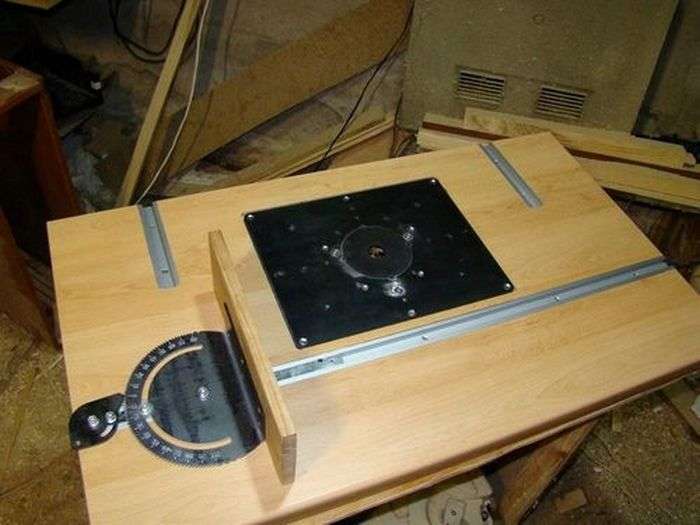

Вот так выглядит столешница сверху. Имеются упор. На поверхности изготовлен паз, со вклеенным в него направляющим швеллером из алюминия.
В паз может устанавливаться каретка. С ее помощью деталь на обработку может подаваться под любым углом.
Параллельный упор фиксируется в нужном положении с помощью барашковых гаек. В горизонтальной плоскости имеются пазы, по которым смещается упорное приспособление по рабочей поверхности стола.

Короб для подключения пылесоса. Можно применять не только промышленный, но и бытовой пылесос.
Сам фрезер крепится к столешнице с помощью стальной опорной пластины.
Особенности крепления инструмента к пластине можно увидеть на представленной фотографии.

Вращая ручку домкрата, мастер перемещает фрезер в вертикальном направлении.

Подробное видео о самодельном столе.

Плюсы и минусы самоделки в сравнении с заводским исполнением

Как и каждый агрегат, самодельный станок имеет свои преимущества и недостатки. Основным из них является стоимость, которая в сравнении с заводским исполнением ниже в несколько раз. Кроме того, к достоинствам самодельного станка можно отнести:

  • различные варианты изготовления. Каждый из мастеров может подобрать необходимый чертеж и сделать такой станок, который будет полностью удовлетворять его требованиям;
  • экономия электроэнергии. Самодельные станки, как правило, комплектуются небольшими электромоторами малой мощности, что позволяет значительно снизить расход электроэнергии.

К недостаткам можно отнести более низкую, в сравнении заводскими, точность настройки глубины фрезерования.

Пошаговое изготовление фрезерного стола на базе циркулярного станка

Имеется циркулярный станок промышленного производства. Решено провести его модернизацию для возможной установки фрезерного оборудования. При этом базовая конструкция не претерпевает никаким изменениям. Изготовляемая часть является достаточно простой и съемной, при необходимости ее можно убрать без каких-либо проблем. Фактически будет изготавливаться съемная столешница.

Краткое описание устройства

У станка присутствует выдвижное крыло. Оно предназначено для распиловки широкоформатных листов. Между основной частью и выдвижной имеется окно, которое можно использовать для размещения в нем дополнительного технологического оборудования.

Выдвинув крыло на максимальный вылет можно установить столешницу с фрезером. Показан вариант установки.
После монтажа столешницы выдвижное крыло поджимается ближе к основной части станка. Зазоры все устраняются. В этом положении можно зафиксировать дополнительный инструмент.
Если посмотреть сбоку, то видно, где расположился ручной фрезер.
Чтобы поднимать и опускать инструмент, используется шуруповерт. У него устанавливается торцевая головка на 13 мм. Она вращает головку болта М8. Задавая вращение в нужную сторону, можно выбрать направление движение фрезы (вверх или вниз).

Технология изготовления съемной столешницы

В качестве столешницы используется ламинированный лист ДСП. Его толщина составляет 19 мм. Размер составляет 360·540 мм. Он соответствует размеру образующегося окна на станке. Сориентировавшись по сторонам, определяется центр. Вал фрезера нужно расположить в центре. Приставляется опорной площадкой в выбранном месте и выполняется обводка площадки.

На листе ДСП образуется контур. Нужно произвести точное вырезание окна по данному контуру.
Чтобы плотно без зазоров установить опорную площадку, нужно просверлить отверстия точно по краям разметки. Отверстия нужны во всех крайних точках.
Лобзиком производится выпиливание окна по прорисованному контуру. При наличии неровностей с помощью абразивной бумаги и напильника дорабатываются стенки.
Для установки фрезера нужны два стальных прутка Ø 8 мм. Используются строительные скобы. Понадобится только отпилить их с помощью отрезного диска УШМ на длину 255 мм.

У фрезера имеются отверстия, куда можно установить прутки. Чтобы легче их устанавливать, имеющиеся неровности на поверхности штырей снимаются наждачной бумагой.
Установив инструмент точно над окном, определяют места, где прутки будут располагаться при монтаже. Но для них нужно вырезать специальные пазы. Их фрезеруют. Необходима подготовка для фрезерования.
С помощью струбцин пистолетного типа крепятся направляющие планки. Относительно них будет производиться фрезерование пазов под штыри. Задается также глубина относительно поверхности так, чтобы на лицевой части стола опорная площадка фрезера выходила точно вровень со столешницей.

Выполнив фрезерование с одной стороны, приступают к подобной операции и для второго прутка. Здесь также устанавливают направляющие планки и фиксируют их в нужном положении.
Сверху прутки нужно прижимать с помощью прижимных планок. Поэтому потребуется подготовить паз, куда будут устанавливаться и эти деревянные элементы. Сначала их выпиливают и примеряют по месту. Потом размечают и фрезеруют паз нужных размеров.

После установки по месту прутки будут надежно и плотно прижаты в своих пазах.

Видно, что углубление под планки производилось на меньшую глубину. Конструктивно так и предусмотрено изначально.

Устанавливается фрезер на свое место. Он четко позиционируется относительно используемой столешницы. После фиксации будет стоять в заданном месте без возможности перемещений в каком-либо направлении.
Так как изготовление ведется в экспериментальном режиме, то каждый этап проверяется путем предварительной сборки элементов конструкции. В данный момент проверяется, как деревянные планки будут прижимать прутки и фиксировать инструмент по месту.
Для фиксации будут использованы болты М8. У них потайная головка. Чтобы упростить монтаж, будут применяться барашковые гайки. Они закручиваются без использования ключа. Попутно подобное решение позволяет при затягивании регулировать плоскостность подошвы фрезера на лицевой стороне.
Прижав с помощью прижимов детали по месту с обратной стороны, выполняется сверление отверстий. Специальная разметка не выполнялась, поэтому, для облегчения сборки сопрягающиеся фрагменты отмечаются маркерами разного цвета. Зенкером производится зенкерование отверстий на рабочей поверхности стола под конические головки винтов.

С внутренней стороны прижимных планок отверстия рассверлены под Ø 15 мм. Здесь будут спрятаны гайки М8. Дополнительно с помощью круглого напильника протачивается вспомогательный паз. Он позволит плотнее прижимать прутки.
Болты вставлены на место. Гайки закручены. Они спрячутся в подготовленных отверстиях. Процесс сборки и разборки не потребует много времени. Болты будут постоянно находиться в данном положении.
Теперь все элементы легко устанавливаются на свои места. Дополнительная подгонка не нужна.
Столешницу можно примерить на столе. Поэтому ее сначала укладывают рабочей поверхностью вниз. Нужно будет перевернуть, чтобы увидеть, как она расположится на станке.
Переворот происходит легко. Столешница устанавливается на свое место.
Она встала вровень с основным столом циркулярного станка. Если утопить фрезы, то дополнительная часть не будет мешать выполнению работ по распиловке деталей. Важно! Изготовленное приспособление ничуть не ухудшило свойства основного станка, на котором предусмотрен монтаж.

Вырезание окон и фрезерование вспомогательного пространства внутри столешницы заметно ее ослабили. Поэтому потребуется усиление. Для повышение прочности изготавливаемой приставки решено использовать дополнительные бруски. Их в нужный размер выпиливают на распиловочном станке.
Выпилив продольные и поперечные бруски, их прикручивают к столешнице. Предварительно смазывают клеем, а потом фиксируют саморезами. Все отверстия предварительно сверлятся сверлом Ø 3 мм, а затем зенкуются под головку самореза Ø 8 мм. Используются оцинкованные саморезы по дереву.
Поставив столешницу на станок, можно видеть, что параллельный упор не сможет перемещаться по своим направляющим. Требуется доработка конструкции самой столешницы.
Отмечается поверхность, которую необходимо удалить. Выполнить подобное удаление можно с помощью фрезера или с двух проходов на циркулярной пиле.

Завершив подготовку, столешницу снова ставят на место. Чтобы легче работать на данном этапе, с нее сняты фрезер и вспомогательные приспособления.
После удаления излишков параллельный упор может перемещаться по всему столу. Его решено использовать в качестве фиксатора для фрезерования. Придется только несколько доработать вспомогательные элементы.

Изготовление лифта для фрезерной столешницы

Необходимо изготовить несколько вспомогательных элементов, которые помогут двигать фрезер вверх и вниз. Показан вид изготавливаемого лифта.
Перевернув его, можно рассмотреть особенности устройства. Видны опоры и рычаги. Нужно разобраться, что и как тут будет работать.
Стрелкой показана неподвижная стойка. На нее приходится основная нагрузка от инструмента. Поэтому к ней особые требования. Она должна быть достаточно прочной. Ей придется противодействовать весу фрезера, а также возвратных пружин, которые установлены на данном инструменте.

Эта стрелка указывает на ось. Относительно нее может вращаться рычаг. На этом рычаге «висит» сам фрезер.
Конструкция рычага имеет особенность. Тут присутствует радиальная выпуклость. Она опирается на ту часть фрезера, где нет вентиляционных отверстий. Дополнительно имеет утолщение в пластмассовом корпусе, поэтому давление не будет нарушать целостность конструкции инструмента.

В показанном бруске располагается гайка. Если вращать винт, то брусок будет перемещаться. Между рычагом и бруском размещается скоба. На ее концах установлены стальные петли. Они позволяют подогнать размеры всех деталей лифта.
Еще один важный элемент. В нем расположена головка болта. Она опирается на подшипник. Поэтому ее можно вращать в любую сторону, не прилагая больших усилий.
Из фанеры толщиной 20 мм будет выпиливаться основная опорная стойка.
Чтобы стойка при работе не смещалась ни в каком направлении, ее усиливают дополнительными косынками. В результате получается изделие, напоминающее ракету. Остается только собрать подобное устройство.

«Ракета» будет устанавливаться с одной стороны от имеющегося окна.

Для изготовления скобы используется фанера толщиной 20 и 10 мм. Наружные пластины из десятимиллиметровой фанеры прикручиваются к рычагу. Предварительно плоскости стыка промазываются клеем ПВА.

С обратной стороны от окна будет установлен корпус подшипника.
Перед сборкой поверхности опоры «ракеты» промазывают клеем.
Опорные ножки прикручиваются длинным саморезом (75 мм).
С обратной стороны столешницы сверлятся отверстия под дополнительный крепеж. Такое усиление оправдано, сопротивление пружин фрезера достигает до 200 Н (20 кГ).
Вворачиваются еще 4 самореза, длина которых составляет 60 мм. Внимание! При установке саморезов с лицевой стороны обязательно выполняется зенкование отверстий.
Брусок сверлится насквозь. Используется сверло Ø 10 мм.
Здесь потребуется установить забивную гайку. Чтобы острые кромки не повредили сам брусок засверливают отверстия Ø 2,5 мм на глубину 1,5 мм.
Гайка запрессовывается на место. Для этого брусок с гайкой помещают между губками тисков и сдавливают до окончательной посадки гайки на место.
Деталь получает нужный вид. Гайка прочно зафиксирована на бруске. Прочность достаточная для нормальной работоспособности этого элемента конструкции лифта.
Для установки головки болта нужно просверлить отверстие диаметром 20 мм. Здесь в дальнейшем будет использоваться торцевая головка, поэтому подготавливается отверстие с некоторым запасом. Глубина сверления составляет 16 мм (ДСП толщиной 19 мм). Важно! Снизу установлена фанера толщиной 20 мм. Поэтому прочность конструкции нарушена не будет.

После сверления глухого отверстия сверлится сквозное. Его диаметр составляет 8,5 мм. Здесь будут установлены подшипник и болт.
Между головкой болта и подшипником ставится гайка. Используется закрытый подшипник, в который не сможет попадать стружка и пыть.

Перевернув столешницу, виден длинный болт (180 мм). Его нужно зафиксировать так, чтобы он мог вращаться.
Устанавливается шайба, а потом закручивается гайка с фторопластовой вставкой. Установленный фторопласт не позволит ей раскручиваться. Плотно не ставится, остается зазор около 0,5 мм. Он позволит болту вращаться и передавать усилия в любом направлении.
Между концом болта и рычагом остается промежуток, который следует заполнить. Нужна скоба и накладные петли.

Обычных петель не хватает, потребуется установить дополнительные планки.
Подбирается длина этих планок.
В брусок вворачивают саморезы. На них будут надеваться петли.
После надевания петля самостоятельно сняться с головки самореза не сможет. В петлях имеющийся паз уже отверстия, на который надевается шляпка от метиза.

Остается собрать всю конструкцию лифта. Все конструктивные элементы, о которых говорилось ранее, изготовлены.

Установив столешницу в окне станка, можно проверить работоспособность конструкции лифта. Используется шуруповерт, в который устанавливается торцевая головка на 13. Запуская вращения в том или другом направлении, добиваются движение фрезы вверх или вниз. Используя мерительный инструмент, можно выставлять глубину фрезерования пазов на деталях.

Электроника в работе

Циркулярный и фрезерный стол сделать своими руками довольно просто, но не стоит забывать о том, что данный инструмент работает от электрического тока. Так как кнопки пуска и остановки будут находиться в неудобном для мастера месте, нужно позаботиться об их применении. Можно сделать выход и установить кнопки запуска и остановки механизма в удобном месте, но для этого нужны знания в электронике.

Есть альтернативный вариант, который является менее безопасным для фрезера и циркулярки. Кнопка пуска зажимается, и он находится в постоянно включенном состоянии, останавливаясь только кабелем, при отключении от сети.

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
