Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

Общая конструкция самоката с электроприводом

Чтобы понять, как собрать самокат самостоятельно, надо понимать его конструкцию. Конструкция состоит из следующих частей:

• Рама;
• Колеса;
• Электродвигатель;
• Контроллер;
• Аккумуляторная батарея;
• Тормоза;
• Органы управления.

Осуществляем соединение

При соединении всей аппаратуры нужно проследить, чтобы провода нигде не были зажаты и не тёрлись об металл.

Вот он — наш красавец!

Заключение

Вот собственно и всё! Наш самодельный электросамокат сделанный из обычного самоката — готов к эксплуатации! Конечно, мастер соорудивший данное средство передвижения, как говорится, в теме, но, это ещё не означает, что у вас не получится точно также, а может быть, даже ещё лучше!? Перед началом процесса, тщательно взвесьте все «за» и «против», и только потом беритесь за работу. Естественно, будет очень хорошо, если вам будет помогать сведущий в таких мероприятиях человек.

Так что, смело пробуйте свои варианты исполнения — получалось у других, получится и у вас! Не переживайте!
Поделится в:

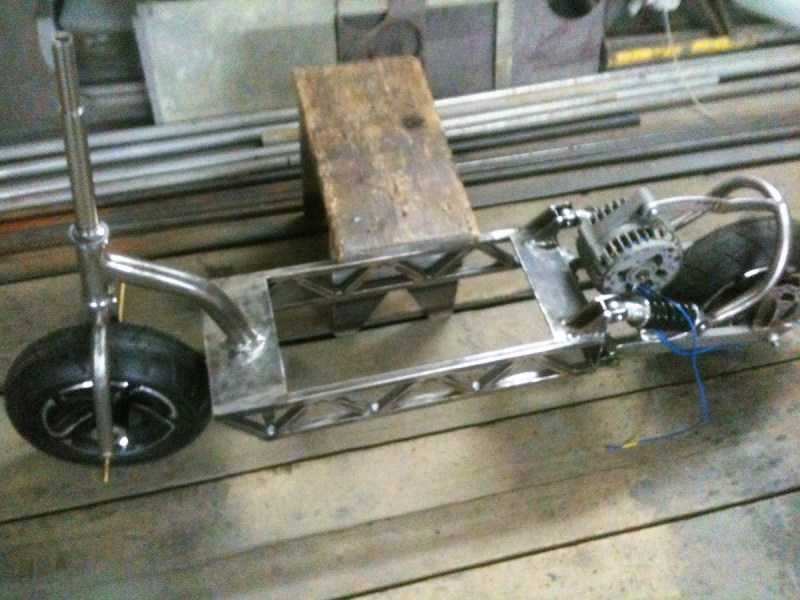

Рама (база)

Самый простой вариант – это взять раму от заводского самоката. Недостатком такого варианта может являться дополнительная нагрузка на раму. Ведь к весу человека прибавится вес дополнительного оборудования. Несомненным плюсом этого является относительная простота.

Второй вариант – это изготовление, что называется, с нуля. Достоинство этого способа в том, что аппарат будет учитывать все индивидуальные пожелания и характеристики.

Для самостоятельного изготовления рамы подойдет труба квадратного сечения с толщиной стенки 2-2,5 мм. Правда здесь понадобятся дополнительные умения для проектирования и расчета базы, навыки работы с материалами и инструментами.

Занимаемся монтажом контроллера и рукояти акселератора

В принципе, с рукояткой газа, всё, итак, понятно, а вот контроллер нужно извлечь из алюминиевого корпуса и загерметизировать хозлентой. Для обсуждаемого аппарата, владельцем был приобретён контроллер Infineon 6 FET, но для его удачного внедрения, понадобилось подпиливать текстолит, только так он смог адекватно разместиться на своём законном месте.

Также имеет место контроллер бюджетного класса Bafang 500W. Он исполнен в маленьком корпусе, имеющем три скорости и возможность рекуперации, а потребляет он из электронакопителя 14 A. Однако главным его преимуществом является то, что изделие влазит в нашу деку, хоть и без корпуса — тут нет надобности его допиливать.

С боковой части деки проделывается отверстие, а в радиаторе контролера имеются отверстия, посредством которых есть возможность зафиксировать устройство с помощью этого самого отверстия.

Нишу с проводами и контроллером требуется закрыть крышкой. Для изготовления крышки сгодится листовой пластик, в нашем экземпляре, она была изготовлена из ноутбука, а конкретно, из крышки его матрицы.

Что касается ручки газа, то в наше время проблем с этим нет — приобретаем самую подходящую модификацию и преспокойно мостим оборудование на его законное место.

Колеса

Колеса делятся по размерам на микро, мини, миди и макси. Первые имеют размер меньше 20 см., вторые – 20 см., третьи – от 25 до 30 см., четвертые – более 30 см.

Обратите внимание!

•

  Читайте также:

  Индукционный нагреватель своими руками ♨️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

•

  Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Выбор колес, которые будут установлены на самокате, зависит от условий его эксплуатации. Если ездить по ровным дорогам, то подойдут колеса размера микро. Электросамокат с ними будет легким и компактным.

Если дороги среднего качества, с небольшими трещинами и неровностями или вымощена плиткой, то лучше подойдет вариант мини. В случае, если передвигаться предполагается по плохому асфальту или грунтовым дорогам, то необходимо устанавливать колеса размера миди или даже макси. Так же подойдут надувные колеса.

Внедряем электробатарею и автомат

АКБ была обвёрнута скотчем для обеспечения лучшей защиты от влаги. Также имеет смысл прикрепить её к деке с помощью двухстороннего скотча либо клея «Момент». Между декой и электроаккумулятором требуется установить прокладку из какого-то плотного материала — так будет лучше! Наш профэссор остановился на пластиковой папке для бумаг!

Автомат — это выключатель электрического самоката, поэтому без него — никак! В нашем случае он был приклеен к электронакопителю, однако лично вы, можете приспособить данное устройство куда угодно.

Двигатель

В качестве двигателя можно использовать мотор-колесо. Его можно приобрести отдельно или взять от сломанного гироскутера. Также в качестве движителя подойдет двигатель от аккумуляторной электродрели. Некоторые умельцы используют в качестве двигателя шуруповерт или автомобильный двигатель охлаждения радиатора.

Мощность двигателя подбирается в зависимости от условий, в которых предполагается ездить. Для детей лучше брать маломощные двигатели. Для езды со скоростью до 30 км/час подойдет двигатель мощностью до 300 Ватт.

Для быстрой езды можно использовать моторы мощностью 350-400 Ватт. Такой двигатель позволит развить скорость до 40-50 км/час. Тут важно учитывать вопросы безопасности.

Общая схема самодельного самоката

Самодельный самокат прост в изготовлении, а его стоимость — минимальна.

Все самокаты имеют 2 основных детали — подножка и рулевая колонка. Изготовление начинают с подножки. Отрезают кусок доски длиной 80-90 см. В задней части вырезают паз для заднего колеса. Глубина выреза должна быть на 2 см больше суммы радиуса колеса и толщины оси. Если используются шарикоподшипники, то осью для них является деревянный стержень.

Ось, которая должна находиться на плоскости доски, обращенной к земле, прикрепляется шурупами. Колесо от детского велосипеда прикрепляется к деревянной бобышке с помощью гаек. Бобышка крепится шурупами снизу к подножке. На передней части подножки срезаются углы под 45°. Сверху прикрепляется брусок, ширина которого равна ширине подножки. Передние углы бруска также срезают под 45°.

Теперь, чтобы получить деревянный самокат, из оконного шпингалета извлекают железную проволоку и выгибают скобу в форме буквы П. Она должна свободно вращаться в шпингалете. Нарезают на концах скобы резьбу под гайки, вставляют ее в выемку шпингалета и закрепляют его вертикально на деревянном бруске подножки шурупами.

Таким же образом изготавливают рулевую колонку. Отличие в том, что на конце, противоположном колесу, приколачивается поперечная деревянная планка, которая служит рулем.

В доске рулевой колонки в месте соединения с подножкой сверлят 2 отверстия для крепления скобы узла поворота. На концы наворачивают по гайке и вдевают шайбы. Стержни вставляют в отверстия рулевой колонки. При помощи гаек и контрагаек закрепляют конструкцию.

Чертежи, сделанные заранее, облегчат изготовление.

Аккумуляторная батарея

От аккумулятора (АКБ) зависит расстояние, которое проедет самокат. Существуют несколько типов батарей: свинцово-кислотные, литий-полимерные, литий-ионные, литий-железофосфатные. Первые известны по использованию в мотоциклах и автомобилях. Имеют большой вес и мало, по сравнению с другими типами, количество циклов заряда-разряда.

Обратите внимание!

• Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
• Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

•

  Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

Полимерные и ионные — наиболее подходящие по соотношению веса, технических характеристик и цены. У литий-полимерных батарей количество разрядов-зарядов до 800, у литий-ионных – до 1000 циклов. Оба типа мало весят и зависят от температуры окружающей среды. В холодную погоду разряд происходит быстрее. К тому же есть опасность возгорания или взрыва при перезаряде.

Литий-железофосфатный аккумулятор не боится механических повреждений, устойчив к низким температурам, не боится перезаряда и имеет до 2000 циклов заряда-разряда. Но он тяжелее и дороже полимерных и ионных аккумуляторов.

Блок аккумулятора можно купить готовый, можно собрать самостоятельно, например, на базе аккумуляторов типа 18650. Какой использовать – зависит от личных предпочтений и имеющихся ресурсов.

Установка батареи производится по-разному. Можно установить внизу в площадку, называемую дека. Этот вариант предпочтительнее, так как не поднимает центр тяжести. Но в этом случае требуется сделать дополнительную защиту от ударов и механических повреждений.

Еще одним местом установки АКБ является рулевая стойка. Там делается либо навесной контейнер, либо выполняется монтаж в стойке, если она сделана из нескольких труб.

Обратите внимание!

•

  Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

•

  Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

• Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Как бы ни монтировалась батарея, ее необходимо защитить от попадания влаги. Гидроизоляция электросамоката, сделанного своими руками, проводится с помощью изоленты, герметиков, изготовления влагозащитных кожухов.

Способы изготовления

В открытом доступе есть множество различных схем и инструкций по изготовлению любой модели электросамоката. В некоторых случаях самодельный электросамокат может на 80% состоять из обычного. Также можно взять запчасти от старого велосипеда. Такие модели наиболее просты в сборке и не требуют сложных сварочных работ.

Вы можете получить комфортное транспортное средство даже без электрогенератора, если у вас есть простой электродвигатель от дрели. Емкости аккумулятора шуруповерта вполне достаточно для 1,5-часовой поездки. Более сложная модернизация предполагает создание готовой каркасной конструкции из металлических уголков и стальных листов, сваренных между собой с помощью горячей сварки. Как правило, рулевая система и привод колес происходят от старых велосипедов или самокатов.

Для облегчения езды, улучшения проходимости и основных характеристик можно установить колеса большого диаметра, а они требуют дополнительного комплекта амортизаторов.

Из набора с алиэкспресс

Начнем с монтажного комплекта. Комплект доставляется транспортной компанией к вашей двери.

Все пришло в тяжелой картонной коробке. Однако защита содержимого могла бы быть и лучше: только мотор-колесо имело пенопластовую вставку, остальная часть набора была завернута в фольгу, наполненную воздухом.

Главное в наборе — это привод, мотор-колесо. Помните, я взял не самую мощную 500-ваттную версию, под мой аккумулятор 36V 17Ah. Более популярны версии с электродвигателем на 48 В, они более мощные, в этом размере даже до 1 кВт. Резиновый город «слик» размером 10×2,5″ (25 см), резиновые трубки входят в комплект.

Рама также была предоставлена транспортной компанией. Упаковка здесь довольно обширная. Хорошо, что внутри были четыре большие пенопластовые вставки для защиты при транспортировке.

Рама поставляется с небольшим набором инструментов и разъемом для крышки.

Рама (колесная база 88 см) весит 10 кг, основная часть — дека изготовлена из стали, остальное — из алюминиевого сплава. Палуба изготовлена из 2,5 мм алюминия и имеет размеры 50×19 см, крепится с помощью 8 винтов. Красные полосы наклеены «наждачной бумагой», чтобы обувь не скользила.

Хорошие крылья из жесткого пластика устанавливаются сразу, но руль (грипсы) придется покупать отдельно. Под стойкой находится руль с сиденьем.

Рама оснащена подсветкой. На заднем крыле расположен красный стоп-сигнал, питающийся от аккумулятора. Передняя комбинированная фара с указателем поворота, работает от 12v, свет тусклый. Я его не ставил, я использую велосипедные фары, у меня их много.

Также по бокам была божественная RGB подсветка, в виде двух лент, я их сразу убрал.

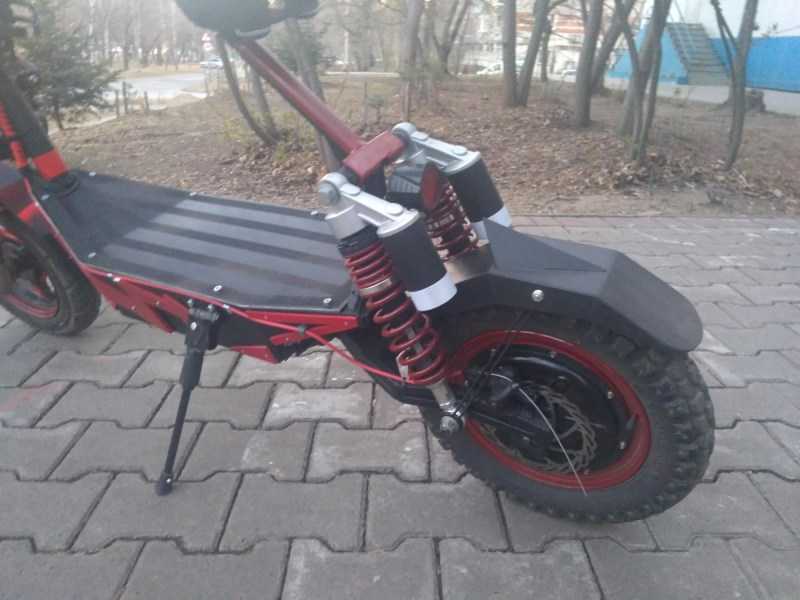

Подвеска на раме выглядит лучше, чем работает. Спереди — тривиальные одинарные пружины без амортизаторов. Задний стальной маятник нелепо установлен ниже плоскости деки, что съедает добрых 8 см дорожного просвета! В целом, хотя амортизаторы регулируются и работают тонко или что-то в этом роде.

Но рулевое колесо удобное. Ширина в развернутом виде составляет 60 см. Регулировка высоты составляет 30 см.

Отдельно стоит сказать о китайской сварке. Конечно, рама бюджетная, но, по правде говоря, студенты нашей школы сварки сделают это лучше. Швы неаккуратные, в некоторых местах не видно брызг от сварных швов.

Стенки палубы и тяги от сварки, пришлось использовать подручные средства и пневматический клин, чтобы вставить батарею типа по ширине (пара батарей 18650 + запас на контакты и стенки = 140мм) и палуба получилась шириной 138-139мм. Полные размеры палубы (DxWxG): 475x139x70 мм.

Рама складывается довольно просто, двумя рычагами: основным и блокирующим. Потяните за упор, штифт выходит из паза, и главный рычаг складывает раму, в обратном направлении. Механизм складывания можно отрегулировать на отсутствие люфта, затянув эксцентриковую гайку на главном рычаге.

Отдельное спасибо за установленную подставку для ног — она удобна.

Кадр оставил двойственное впечатление.

Сборка не должна была занять много времени и требовала специального инструмента. Так и случилось. Основное рабочее время было потрачено на установку и регулировку механических тормозов. Да, мне пришлось калибровать все нити шпателем, но это не утомило меня.

На фотографии ниже вы можете видеть, что кнопка питания и порт зарядки расположены, а также кабели, уходящие в лицевую часть деки.

Экран пускового устройства цветной и достаточно четкий. Имеется управление фарами и круиз-контроль. Имеется документация с кодами ошибок и настройками.

Отображает:

• Напряжение батареи
• Пробег
• Всего километров
• Выбранное оборудование (1-3)
• Коды ошибок
• Текущая скорость
• Время

• Ограничение скорости
• Ток, проходящий через регулятор
• Минимальное напряжение разряда
• Выбираемое напряжение батареи 24/36/48 В
• и т.д.
• Яркость подсветки экрана
• Диаметр колеса
• Режим сна
• Круиз-контроль

Внутри палуба достаточно просторна для установки большой (20+ Ач) батареи.

Переделка из обычного самоката и велосипеда

Технически самым простым способом создания электрического самоката своими руками будет переоборудование устройства ножного типа или старого велосипеда. Чтобы изготовить продукт самостоятельно, необходимо:

1. Выберите раму от обычного механического самоката. Важно учитывать ширину колесной базы и размер аккумуляторного отсека, который вы собираетесь использовать. Здесь подойдет рама от любой классической модели.
2. Подвеска и рулевое управление могут быть взяты от старого горного велосипеда. Усилие пружины в 250-300 кг/см более чем достаточно для комфортной езды. В качестве тормозных колодок также могут использоваться велосипедные или дисковые тормоза. Здесь нет необходимости изобретать что-то новое. Просто отремонтируйте старые или новые тормоза на колесах.
3. Для ремонта заранее выбранных колес сделайте самодельную ось из резьбовых шпилек и гаек нужного размера. Производители электрических самокатов редко заботятся об унификации компонентов, поэтому ваш выбор здесь может быть ограничен.
4. Чтобы обеспечить плавную работу даже при подъеме на холмы, подготовьте небольшую коробку передач. Это уменьшит число оборотов на выходе, увеличивая тяговую мощность двигателя.
5. Установите натяжитель цепи. Это необходимо для обеспечения плавной передачи крутящего момента от трансмиссии к колесу через цепь. В то же время, на любой кочке без натяжителя последний компонент может просто слететь.
6. Установите руль. Здесь снова пригодятся старые велосипеды, например, горные (с них можно снять некоторые детали).
7. Подключите электронные «штуки», выполните окончательную установку. Контроллер электродвигателя с набором предохранителей лучше разместить ближе к рулю, чтобы было больше места для установки аккумулятора. Его схемы можно найти в Интернете, но лучше купить новый элемент. Электрический самокат может быть оснащен двигателем типа CIM. В качестве аккумуляторов можно использовать готовые Li-On блоки стандартной емкости. Для базовой сборки мощностью 600 Вт достаточно 6 штук.
8. Установите батарейный блок. Его можно установить из толстостенной фанеры на рулевую рейку, что освобождает место внизу. Допускается также монтаж коробки снизу. Главная цель здесь — как можно быстрее извлечь батареи, если это необходимо.

Также можно собрать другую модель электросамоката на основе готового электрического колеса, заказанного в Китае. По сути, это уже полноценный электродвигатель, который не требует подключения редуктора и цепной передачи. Его можно установить на стандартное колесо велосипеда или скутера.

Рама изделия может быть собрана на основе детского велосипеда, но с измененной нижней частью. Основание сварено из металлических труб, поэтому от руля до заднего ведущего колеса идет плавный изгиб. Стоит оставить углубление для установки батареи. Руль — это старый велосипедный руль. Задняя и передняя вилки могут быть изготовлены из одних и тех же уголков. Они привариваются к раме «донора», и в них делаются отверстия для установки колес.

Дисковые тормоза нового электросамоката можно снять с горного велосипеда. Рекомендуется накрыть коробку листом влагостойкой фанеры. Батарейный блок может быть составлен из однотипных Li-On аккумуляторов типа 18650. Емкости 25 Ач при рабочем токе 48 В будет вполне достаточно.

Контроллер

Контроллер – это, можно сказать, мозг двигателя. От него зависит, как будет ехать самокат, его разгон на старте. Подбирается соответственно параметрам двигателя. Если двигатель потребляет 36 В, то и контроллер должен быть 36 В.

Мощность подбирается с учетом запаса на стартовую нагрузку и форсированное движение. Как правило, берется запас в 2-2,5 раза по току. То есть, если двигатель имеет мощность 300 Ватт, то его номинальный ток равен 8,3 А (300ВТ/36В). Значит контроллер должен выдерживать до 21А.

Делаем крышку

Элемент был изготовлен из алюминиевого профиля с использованием ножниц по металлу. А вот для удаления лишних внутренних рёбер крышки, нам понадобятся пассатижи: как бы зажимаем край ребра и начинаем вращать инструмент — обрабатываемое ребро должно непринуждённо накручиваться на плоскогубцы. Будет просто великолепно, если изнутри вы проклеите изделие плёнкой, а в нашем случае, в ход пошла папка для бумаг.

Управление

Управление самокатом состоит выключателя питания, ручек газа и тормоза. Газ лучше делать в виде крючка, потому что это более безопасно. В случае непредвиденной ситуации такая ручка инстинктивно отпускается.

Ручку тормоза необходимо комплектовать выключателем, который будет выключать двигатель при нажатии.

Теперь рассмотрим несколько инструкций, как сделать электросамокат с применением разных двигателей.

Заменяем заднюю вилку на более широкую, внедряем туда моторизированное колесо

В процессе сборки, можно нарваться на некоторые недоразумения, которые разрешаются посредством сверла, напильника и проставок, приобретённых в соответствующем магазине.

С колесом от гироскутера

Довольно сделать самокат с помощью сломанного гироскутера. Такой аппарат будет смотреться достаточно эстетично. К тому же будет иметь хорошие технические характеристики.

Схема изготовления электросамоката из гироскутера следующая:

• Взять одно мотор-колесо от гироскутера;
• Если используем раму от готового самоката, то сделать вилку для крепления заднего колеса под колесо от гироскутера. Если раму делаем сами, то сразу учитываем крепление;
• Установить контроллер двигателя;
• Установить аккумуляторную батарею;
• Установить ручку газа и кнопку включения.

После установки всех деталей и элементов, проверяем работоспособность и пользуемся в свое удовольствие.

Вспоминаем свои навыки

Наконец, после долгих тягостных раздумий, вы пришли к выводу, что приобретение дорогостоящей вещи — не ваше! Каков дальнейший ход событий в данном случае? Первое — проверьте свои навыки: вы должны уметь хорошо пользоваться паяльником и орудовать шуруповёртом, то есть, делать аккуратненькие дырочки в металле с помощью этого приспособления.

Итак, если вы обожаете конструировать и не видите никаких препятствий для реализации своих задумок, следуйте приведённым ниже советам и у вас всё получится безо всяких сомнений.

С использованием шуруповерта

Один из простых вариантов – сделать электросамокат своими руками из шуруповерта. Таким способом вряд ли получится сделать мощный и скоростной самокат. Но это бесспорно самый доступный и дешевый вариант. Для этого понадобятся:

• Шуруповерт;
• Обычный самокат;
• Велосипедная цепь;
• Велосипедная звездочка;
• Провода.

Последовательность действий такая:

1. На заднее ведущее колесо с помощью жестко крепится велосипедная звездочка.
2. Из металла изготавливается маленькая ведущая звездочка, которая зажимается в шуруповерт.
3. Из квадратных труб или уголков делается держатель шуруповерта.
4. Держатель с помощью болтов или заклепок крепится к раме. Крепление держателя нужно делать таким способом, чтобы была возможность регулировать натяжение цепи.
5. Велосипедная цепь вымеряется и обрезается по размеру.
6. На ручку крепится кнопка управления.

Данный вариант хорош тем, что для зарядки не нужно весь аппарат располагать рядом с розеткой.

Аккумулятор просто вынимается из шуруповерта и ставится в штатное зарядное устройство. Так же отсутствует риск возгорания и взрыва аккумулятора от перезаряда.

Сборка электрического самоката собственными руками должна развиваться по следующему сценарию:

1. На место задней вилки должна стать расширенная деталь и туда ещё нужно внедрить МК.

2. Следующим шагом является сборка корпуса, а использовать для этого мы будем алюминиевый профиль.

3. Далее организовываем крепления для крышки, на которой будем стоять при езде.

4. Делаем крышку.

5. Приспосабливаем контроллер и рукоять акселератора.

6. Ставим электронакопитель и автомат.

7. Соединяем все компоненты.

Далее будет представлено детальное описание и изображения, которые дадут возможность «изобретателю» разобраться во всём процессе ускоренными темпами. Хозяин описываемого устройства, эксплуатирует своё творение уже три года и за этот период, его замучили люфты рамы и по этой причине, Кулибин принял решение сделать самокат не складывающимся, усилив структуру более толстыми болтами в тех местах, где давал о себе знать люфт.

Кроме того, на самоделке за три года было поменяно несколько корпусов и электроаккумуляторов поэтому, приходилось подгонять все дела под уже проделанные до этого отверстия. Вам же совет: выгнете сперва боковые рёбра, прикиньте, что где будет и только потом, начинайте просверливать нужные отверстия — так у вас с большей вероятностью всё получится ровненько!

Рекомендации

Изготовление электросамоката своими руками – процесс не очень сложный, творческий и интересный. В сети интернет вы можете посмотреть видео, как и из чего можно реализовать свою задумку.

В результате можно сделать аппарат необычного дизайна с выдающимися техническими характеристиками. На этом пути возможны ошибки и неудачи. Стоит отметить, что не всегда самодельный вариант может оказаться дешевле заводского.

Все зависит от того, какие материалы и детали использовать. Однако ремонт электросамоката, сделанного своими руками, будет делать точно проще, ведь вам будут известны все детали и узлы.

И вы сами несете ответственность за их надежность. Ведь если самостоятельно ремонтировать самокат, купленный в магазине, то это может лишить заводской гарантии.

При изготовлении электросамоката важно учитывать такие моменты, как прочность рамы, мощность двигателя. Его номинальное напряжение и ток. Правильно подбирать контроллер и аккумуляторную батарею, основываясь на параметрах двигателя.

Необходимо делать защиту блока аккумуляторов от повреждений. Так же стоит позаботиться о влагозащите всех электрических элементов и соединений, чтобы избежать замыкания. Стоит воздерживаться от использования электросамоката в дождливую погоду.

Что вы хотите от своего средства передвижения?

Первым делом определяемся, что именно нам нужно? Громоздкий девайс оборудованный надувными колёсами, предлагающий своему обладателю высокий показатель мощности, имеющий возможность преодолевать не малые расстояния, наматывая при этом асфальт на колёса? Или же легковесная складная конструкция, которую без особого напряга можно таскать одной рукой и использовать для поездок на работу, да и для других мест, типа фитнес-клуба, в обход душного и иногда не часто ходящего общественного транспорта?

Вот пример со складывающейся конструкцией. Для воплощения задуманного в жизнь, нам понадобится складной самокат с задним амортизатором. В изделии нужно будет поменять заднюю вилку на более широкую и вдобавок, приспособить туда МК. Естественно, понадобится приобрести контроллер, а также аккумуляторную батарею, внедрить всё это богатство в нашу самодельную самоходку и ясное дело, правильно подключить.

Выбираем самокат для наших преобразований. Долго возиться не придётся, так как выбор крайне скуден. Ранее, вездесущие китайцы разработали раму самоката оборудованную двух подвесочной системой и на её базе, производители начали собирать разнообразные модификации самокатов и именно эта «телега» нам понадобится.

Чем более дорогостоящая структура, тем, по идее, должно быть лучше её качество. Складная рама с механизмом подвески не может порадовать юзера надёжностью в принципе, однако у нас и выбора-то особо нет.

Электрифицированный самокат «порадует» своего владельца теми же самыми недоразумениями, что и обыкновенный агрегат, поэтому к этим неприятностям нужно готовиться заблаговременно. У электросамоката будут точно также расшатываться, поскрипывать и шуметь подвижные составляющие конструкции.

Чем большее количество движущихся деталей у вашего аппарата — тем тщательней за ними нужно следить. Данное правило, одинаково распространяется как на купленные складные самокаты, так и на созданные кустарным способом. Зачем тогда мы отдаём предпочтение гаджету с подвеской? А затем, что в первую очередь, нужно подвергать замене, заднюю вилку и колесо.

Фото электросамокатов своими руками

Необходимые инструменты и чертежи

Чтобы сделать деревянный самокат, потребуются следующие инструменты:

• верстак или козлы для пилки;
• фиксированный угольник для столярных работ;
• электрическая дрель;
• 2 разводных гаечных ключа;
• сантиметровая лента;
• крестовая отвертка;
• карандаш;
• острая пила;
• молоток.

Чтобы сделать транспортное средство из дерева, понадобятся:

• обработанная сосновая древесина для продольных брусьев;
• ручки;
• стойки ручки;
• соединительная шейка;
• фанера для деки-подножки;
• болты.

Прежде всего, следует сделать чертеж. В соответствии с размерами отпиливают куски дерева и аккуратно отмечают места центров высверливаемых отверстий, которые должны быть 2 разных диаметров:

• под болты осевые и те, к которым крепятся продольные брусья к соединительной шейке, — 1,3 см;
• все остальные — 0,6 см.

Теперь следует разложить детали согласно чертежу на полу. Для сбора ручки самоката нужно прикрепить 2 угловые скобы болтами к верхней части рулевой стойки. Потом болтом крепят на место ручку.

Передние колеса собирают, используя в качестве оси болт толщиной 1,3 см. С каждой стороны колес помещают по шайбе. Теперь нужно проверить, не перетянута ли собранная ось. После этого закручивают 2 гайки друг напротив друга, что обеспечит отсутствие вибрации при постоянном движении. 2 болта с кольцами помещаются в соответствующие отверстия рулевой стойки.

Рамки платформы прикрепляют 2 продольных бруска к соединительной шейке. Оставшиеся 2 болта с кольцами помещают в соответствующие отверстия в соединительной шейке. Деку прикрепляют к 2 продольным брусьям болтами с квадратными подголовками.

Следующий шаг — присоединение рулевого управления и установка соединительной шейки, к которой для укрепления конструкции прикрепляется шурупами угловая скоба.

Задние колеса собираются тем же путем, что и передние.

Осталось прикрепить тормоз, и самодельное средство передвижения готово. Немного усовершенствовав конструкцию, можно получить складной самокат.

Меры предосторожности

При самостоятельной сборке литиевой батареи для электросамоката важно соблюдать аккуратность и осторожность:

• нельзя нагревать, деформировать, прокалывать элементы питания, ронять и сдавливать их;
• необходимо избегать неправильной полярности, перезаряда, короткого замыкания;
• при сильном нагреве АКБ или зарядного устройства следует прекратить их использование;
• допустимо использовать для сборки батареи только ячейки проверенного качества, без признаков повреждений.

При недостаточном объеме знаний и опыта лучше купить готовую АКБ для электросамоката или поручить ее сборку опытным мастерам. В таком случае вы получите батарею гарантированно высокого качества, без риска случайных огрехов при ее сборке и проблем при эксплуатации, к тому же, сэкономите свои силы и время.

Источник

Разбираем болгарку и дрель

Дрель понадобиться разобрать практически полностью, оставив лишь редуктор с мотором. С болгарки снимается только корпус. Нужны ось мотора с ротором и редуктор с коническими шестернями.

Бендикс соединяют с посадочным местом диска, обращая внимание, чтобы его шлицы врезались в резьбу оси болгарки. Если ось будет чересчур большой толщины, понадобится шлифовка оси болгаркой. После этого подшипники насаживают на ось и приваривают их сваркой. Проследите, чтобы колесо вращалось с осью.

Конструкция крепится на основании вытяжных заклепок и винтов.

Как видите, немного умения, времени и творческого подхода – и можно собрать электросамокат своими руками. Надеемся, статья будет полезна всем желающим попробовать свои силы в создании оригинальных конструкций электротранспорта.

Подготовительные работы

Чтобы собрать аккумулятор для самоката своими руками, приготовьте:

• элементы питания Li-Ion или LiFePO4 – в количестве, соответствующем вашей схеме сборки;
• BMS плату – для их защиты от перезаряда, критического разряда, короткого замыкания и других опасных состояний;
• противопожарные пакеты;
• разъемы, соединительные провода;
• текстолит для электроизоляции;
• термоусадочную трубку большого диаметра;
• паяльник или аппарат для точечной сварки;
• зарядное устройство;
• амперметр.

Можно собрать батарею, полностью идентичную старому образцу, или отличающуюся от него, например, чтобы получить увеличенную емкость. Главное, чтобы новая АКБ имела аналогичные размеры и то же напряжение. Совместимость по напряжению важна для корректной работы всех электрокомпонентов. Совпадение размеров особенно важно для аккумуляторных батарей, которые располагаются в деке или рулевой стойке электросамоката. Если же АКБ находится на багажнике, в сумке или кейсе на руле, ее форму и размеры допустимо изменить.

Алгоритм сборки

Собирается аккумуляторная батарея так:

• проверяется схема;
• замеряется напряжение и внутреннее сопротивление ячеек – оно должно быть одинаковым;
• ячейки соединяются параллельно в соответствии со схемой (для набора емкости) – попарно помещаются в противопожарные пакеты с соблюдением полярности;
• к элементам питания присоединяются силовые и балансирные провода;
• для набора нужного напряжения пакеты соединяются между собой последовательно;
• разъемы при помощи удлинителей выводятся наружу;
• обеспечивается последовательное соединение балансирных проводов;
• ячейки плотно стягиваются между собой, помещаются в термоусадочную трубку большого диаметра и упаковываются;
• при необходимости – собранная батарея укладывается в кейс или бокс с предварительно просверленными отверстиями для вывода проводов;
• присоединяется BMS плата;
• вытягиваются провода;
• вверху присоединяется штекер для подзарядки АКБ;
• отверстия основательно герметизируются;
• кабель АКБ подсоединяется к контроллеру;
• батарея устаaнавливается на раме, багажнике, в деке или другом месте самоката.

Как сделать самокат из фанеры?

Можно сделать самокат из фанеры. Для этого понадобятся такие материалы:

• фанера толщиной 10 мм;
• мебельный щит толщиной 28 мм;
• передняя вилка от велосипеда (колесо 20 дюймов);
• заднее колесо (12 дюймов).

В качестве крепежа можно использовать саморезы и мебельные уголки. Кроме того, все детали следует проклеить клеем ПВА. Клиренс нужно проектировать побольше. В конце изделие необходимо обработать лаком, тогда деревянный самокат прослужит долго.

Аккумулятор.

Основные характеристики аккумулятора, которые указываются в каталогах – это его номинальное напряжения и емкость, чем больше эти параметры, тем лучше. Оба эти параметра влияют на самый важный параметр батареи – запас энергии (мощности). От этого параметра будет зависеть, сколько Вы сможете проехать без подзарядки.

Запас энергии (мощности) измеряется в ватт часах (Втч или Wh). Для мощного мотора значение запаса энергии должно быть не менее 450 Втч. Для среднего – 250-300 Втч. Для слабого – 180-200 Втч. Это усредненные значения заводских модификаций. Никто не запрещает запитывать средний по мощности двигатель от емкого аккумулятора с запасом энергии 500 или даже 600 Втч, в результате дальность поездок увеличится до 50-70 км. В этом и заключается прелесть самостоятельной сборки.

Напряжение батареи выбирается в зависимости от напряжения двигателя, оно может быть 24В, 36В, 48В или 60В. Наиболее популярны аккумуляторы напряжением 36В, именно ими обычно комплектуются модификации с двигателями средней мощности, модели послабее оснащаются обычно батареями на 24 вольта, а мощные на 48 или 60 вольт.

Емкость измеряется в ампер-часах (Ач или Ah). Обычно она варьируется в пределах 7-10 Ач, чем мощнее двигатель, тем емкость больше.

Для мощного электросамоката (500 Вт) желательна емкость батареи не менее 10 Ач, при напряжении 48 В. Запас энергии в этом случае будет равен 10х48=480 Втч.

Для двигателя 350 Вт, хорошо подойдет емкость 9 Ач, при напряжении 36 В. Запас энергии в этом случае будет равен 9х36=324 Втч. При большем напряжении емкость может быть и меньше, главное чтобы полученное от произведения значение в ватт часах было не меньше 300 Втч.

Для моделей послабее (около 250 Вт), подойдут батареи емкостью около 8 Ач, при напряжении 24В. Запас энергии в этом случае будет равен 8х24=192 Втч. Хотите увеличить автономность работы – ставьте аккумулятор средней или даже большой емкости.

Также важен тип аккумулятора и производитель. Они бывают следующих типов:

• Литий-полимерные (LiPo) — малый вес, высокие токи заряда и разряда, выдерживают 500-800 циклов заряда, пожароопасность в случае перезаряда.
• Литий-ионные (LiIon) – малый вес, 500-1000 циклов заряда, зависимость от окружающей температуры, пожароопасность в случае перезаряда.
• Литий-железофосфатные (LiFePo4) – высокие токи заряда и разряда, 1500-2000 циклов, тяжелее на 20% и дороже ионок и полимерок. Не пожароопасны, стойки к механическим деформациям. Не теряют емкость при минусовых температурах.
• Свинцово–кислотные – намного больший вес, малые токи заряда-разряда, всего 300-400 циклов заряда.

Казалось бы, лучший вариант — литий-железофосфатные, худший – свинцово-кислотные. Но, из-за меньшего веса и стоимости, многим больше подходит литий полимер или литий-ион. Возить постоянно лишние 20% веса из-за большего срока эксплуатации не все захотят. Перегрев LiPo и LiIon, а иногда и взрыв (и как следствие пожар) может произойти только в случае перезаряда, который возможен только при поломке защитной электронной схемы внутри акб и зарядного устройства. Это очень редкие случаи. В общем, плюсы и минусы известны, Ваше дело выбрать более подходящий вариант.

Электросамокат из шуруповёрта.

В интернете много всякого интересного видео, и просматривая в очередной раз ролики на ютубе, я наткнулся на обзор электросамоката RAZOR. Мне стало интересно на сколько этот вид транспорта популярен. Побродив по интернету, оказалось, что это весьма распространённая вещь. Позже отдыхая на Азовском море в городе Ейск, я воочию увидел промышленный китайский электросамокат с широкими колесами с тормозными дисками. Видимо те, у которых большие аккумуляторы и заряда хватает на 40км. Меня поразила мощная рама. Эдакий маленький мопед ))))). Цена самокатов подкупает. От 12000 за самокат с мощностью электромотора 350Вт. Но на этом я не остановился и нашёл несколько статей самодельных электросамокатов. Идея самодельного электросамоката из шуруповёрта мне очень понравилась и я решил создать свой собственный самокат из фанеры. А шуруповёрт применил какой то австрийский. Это была аккумуляторная дрель– шуруповёрт с ударом и 24В аккумулятором. Мне она досталась даром. Было конечно страшно вначале, меня посещали сомнения, хватит ли мощности двигателей, что бы везти мои 78кг живого веса ))), но их оказалось на столько много, что я не могу удержать самокат даже упираясь в асфальт, колёса начинают буксовать.

Начал я изготовление этого чуда с оценки размеров самоката на глаз, расставляя детские игрушки дочурки на полу. Затем определился с размерами колёс будущего самоката. На сколько я помню 140мм в диаметре. Сбегал в магазин «Всё для сада и огорода» и купил 2 колеса за 180 рублей каждое. Затем склеил несколько листов формата А4 для разметки деталей в реальном масштабе. На нём я разложил колёса, начертил основание и изобразил весь самокат в профиль, в натуральную величину. Потом с неё я переносил изображения отдельных деталей на другие листы и наклеивал их на фанеру. И прям по ним вырезал детали.

Ещё в моей конструкции присутствует брус 40х50. Он служит для усиления площадки на которой стоит человек. Так как самокат изготовлен из слоёной фанеры толщиной 8мм, а площадка весьма длинная и вес на нее приходится приличный. Да к тому же она лежит плашмя, то без усиления она сломается даже под младенцем. Она и по сей день немного прогибается по краям. В планах это устранить, но на момент написания статьи, это только планы. Брус испытывался на прочность варварским способом. Отрезал мне нужную длину, одним краем положил на порог ванной комнаты, а другой на пол. Получилось 2 точки опоры по бокам. Середина полностью висела в воздухе. Брал свою маленькую дочку и мы вместе с ней прыгали как могли на середине бруса. Он не только выдержал, но даже и не захрустел.

Руль изготовлен из трубки предположительно титанового происхождения, так как такой прочностью алюминий и дюраль не обладают. С торца рукоятки под правую руку расположен переменный резистор отвечающий за скорость самоката.

Сзади к резистору подпаяна маленькая плата с микросхемой к561ла7. Это у меня самопальный шим на ней реализован и находится всё это прям в руле. А вот силовой транзистор я применил IGBT на 60А, так как полевики IRFZ44Z в количестве 3 штук у меня вышли из строя сразу )))). Вы наверное подумаете, что я забыл параллельно мотору поставить диод от обратных бросков тока, но вы ошибётесь, если так подумаете. Я могу только догадываться, что транзисторы вышибло из–за прямых бросков напряжения, так как эти полевики всего на 40 вольт рассчитаны. Током их пробить сложно, я их запараллелил. А вот IGBT стоял у меня хорошо, он ведь на 600В рассчитан. Но однажды погазовав на песке его пробило. Я сначала был в недоумении, как же это случилось? Неужели он не выдержал по току? Но всё оказалось банальней. У меня двигатель ничем не защищен, а защитный диод припаян к его выводам. И тут я заметил, что эта гадина отвалилась одной ножкой от двигла. Решил не только переместить его на плату (для большей надёжности, что бы больше не отваливался), но и управление переделать на кнопочное. Ведь как показала практика, крутить газ во время движения не удобно, это ведь не мотоцикл. Хотя может я просто неудобную газульку сделал. Зато кнопочное оригинальней и функциональней, прикручу к ней динамическое торможение. А в перспективе и бортовой компьютер сотворить. Ведь МК уже будет стоять на готове. Да да, именно ему будет поручено управлять IGBT транзистором опираясь на сигналы с кнопок. А ещё закрывать транзистор перед тем как включить реле динамического торможения. Хочу реле применить автомобильное, у них достаточно высокий ток коммутации и они доступные.

Вообще я занимаюсь программированием только PIC микроконтроллеров, но давно хотел попробовать свои силы в AVR. Вот и пришла в голову мысль применить AT90S1200 валяющийся у меня без дела. Тем более это уже старинный предмет. Но на момент написания статьи, это только планы. Пока опишу всё что сейчас есть.

Аккумуляторы я купил один в один с источником бесперебойного питания на 7А/Ч и 12В. Две штуки мне обошлись в 1400р. Аккумуляторы эти гелевые. В своё время я много начитался про них перед покупкой. Главным критерием выбора было то, что их можно без опасения вредных паров заряжать дома. Мой самодельный зарядник для автомобильного аккумулятора оказался кстати, ведь он ещё и автоматический, а гелевые аккумы страх как не любят перезаряда. Заряжаю я их током 500мА. С полностью заряженным аккумуляторами я ни разу не катался. Но предположительно их хватит на 40 минут интенсивной езды. По километражу тоже конкретного ничего не скажу, но он явно меньше чем хотелось бы ))). Километров 10 это предел. Жаль у меня смартфон умер, хоть по GPS проверить как быстро он едет.

Определяемся с размером колес

Перед тем, как самостоятельно сделать электросамокат, нужно определиться с особенностями его конструкции. Большое значение имеют размеры и тип колес (они могут быть литые или надувные), наличие подвески, размеры дропаутов для монтажа мотор-колеса и месторасположение аккумуляторной батареи. Оптимальный диаметр колес зависит от качества дорог, по которым вы собираетесь ездить. Вариант «микро» подходит только для проката по плитке и хорошему асфальту. «Мини» – позволяет преодолевать небольшие преграды на пути. «Миди» позволяет уверенно кататься на скорости 40 км/ч и выше, не боясь небольших выбоин. «Макси» отлично подходит для любителей езды по пересеченной местности и проблемным дорогам. Подвеска частично сглаживает удары. Но есть правило – колесо способно преодолеть препятствие, не превышающее 1/2 своего диаметра.
