В недалеком прошлом скорость сжигания топлива, в твердотопливных отопительных агрегатах, можно было осуществлять только вручную. Для этой цели существовала дверца поддувала, открытием или закрытием которой, увеличивался или уменьшался приток воздуха к топке.

Сегодня для этой цели успешно применяется автоматическое устройство, получившее название регулятор тяги для твердотопливного котла. Чтобы установить необходимый температурный режим. При его использовании, достаточно определить требуемую температуру теплоносителя. Представленные характеристики помогут продемонстрировать возможности полезного изобретения для дома.

• 1 Зачем нужны регуляторы тяги
• 2 Принцип работы
• 3 Виды регуляторов, и какие лучше
• 4 Как поставить и настроить регулятор

Зачем нужны регуляторы

В отличие от любой дровяной печи водогрейный твердотопливный котел оснащен водяной рубашкой и не может разогреваться до слишком высокой температуры, иначе вода в ней попросту закипит. В подобных случаях образующийся пар резко повышает давление в системе, отчего происходит взрыв. То есть, твердотопливный котел, чья мощность регулируется вручную дверцей зольника, представляет собой источник повышенной опасности.

Примечание. Худо-бедно котел без всякой автоматики может работать совместно с буферной емкостью – теплоаккумулятором, чей объем правильно рассчитан. Туда пойдет лишнее тепло в том случае, если вы вовремя не прикрыли дверцу и не ограничили поступление воздуха в топку.

Автоматический регулятор тяги дымохода, который можно своими руками установить на любой твердотопливный котел, будет заниматься подачей воздуха вместо вас и гораздо лучше вас. Он вовремя среагирует на повышение температуры воды в котловой рубашке и прикроет подачу воздуха в камеру, если дрова сильно разгорелись. Хотя по инерции температура будет повышаться еще какое-то время, но в целом процесс нагрева приостановится. Помимо обеспечения безопасности, механический регулятор тяги котла помогает решать такие вопросы:

1. Не дает превысить установленную пользователем температуру теплоносителя. Не всегда котел нужно разгонять до 80…90 °С, весной или осенью для обогрева вполне хватит 50…60 °С.
2. Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.

Принцип работы

Регулировка тяги осуществляется изменением степени разрежения газов в трубе. С этой целью, между дымоходной трубой от топки и входом в дымоход, встраивается стабилизатор. Он может работать в ручном или автоматическом режиме.

Регулятор тяги дымохода представляет собой заслонку (клапан), встроенную в отдельный корпус. При усилении тяги, клапан приоткрывается и запускает порцию воздуха из помещения. Поток газов охлаждается, подъёмная сила от термической составляющей уменьшается, скорость выброса падает. И, наоборот, с закрытием клапана, приток холодного воздуха уменьшается, сила выхода увеличивается.

Примечание! То есть, при закрытом клапане обеспечивается максимальный выход продуктов сгорания. Полностью открытая заслонка – минимальный поток газов.

Стабилизатор тяги целесообразно устанавливать на твёрдотопливных котлах, работающих:

• на каменном угле;
• дровах;
• пеллетах;
• торфяных или угольных брикетах и т.п.

Это обусловлено наличием времени, при котором котёл выходит на плановую мощность и, соответственно, устойчивый режим работы. То есть, печь должна растопиться.

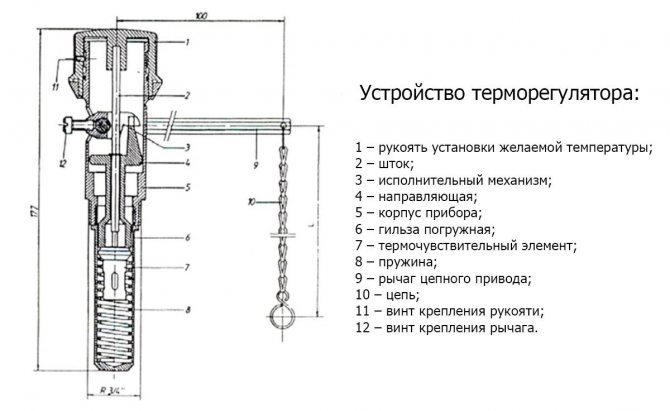

Конструкция и принцип действия

Схема устройства достаточно проста. Основные конструктивные элементы — это:

• рукоять регулировки температуры;
• шток и направляющая;
• исполнительный механизм;
• погружная гильза;
• термочувствительный элемент;
• пружина;
• приводной рычаг;
• крепежные винты рукоятки и рычага;
• цепочка.

Главный компонент — датчик, реагирующий на колебания температуры. Он взаимодействует с пружиной, которая при нагреве или охлаждении активирует рабочую часть (гильзу и шток).

Та, в свою очередь, посредством механического привода связана с заслонкой топливного отсека. Регулятор тяги для твердотопливных котлов при определенных условиях открывает и закрывает дверцу, поддерживая заданную температуру.

Принцип работы устройства банален, но все же эффективен. Когда заслонка приоткрывается, в топку попадает больше воздуха. За счет этого горение топлива происходит более интенсивно, выделяется больше тепла, эффективнее прогревается помещение. Когда заслонка закрывается, топливо слабее снабжается кислородом и едва тлеет.

Если коротко описать работу регулятора тяги, опираясь на конструктивные особенности, получится следующая схема:

• при уменьшении тепловой нагрузки термостатический датчик реагирует на колебания;
• датчик усиливает натяжение пружины;
• пружина поднимает рычаг;
• заслонка открывается;
• горение усиливается.

Чтобы снизить интенсивность процесса, действия выполняют в обратном порядке.

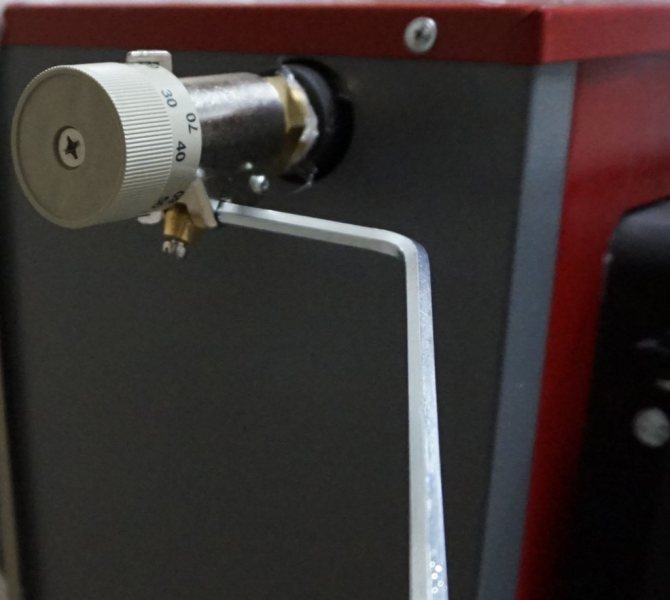

На корпусе регулятора имеется рукоятка с температурной шкалой. Таким образом выставляется требуемое минимальное значение. Температура по необходимости будет повышаться, но никогда не упадет ниже установленного уровня.

Самостоятельная сборка стабилизатора

Для изготовления стабилизатора потребуется:

• сварочный аргонный полуавтоматический аппарат;
• баллона газа аргон;
• шлифовальные диски;
• нержавейка AISI 304 или 321 толщиной 8-10 мм;
• стальной прут диаметром 8-10 мм для оси, винты, гайки и шайбы.

Стык трубы скрепить при помощи сварки таким образом, чтобы внутренний диаметр составлял 115 мм. Сварные швы необходимо тщательно зачистить снаружи и внутри, и сделать для клапана вырез, составляющий 15% от сечения дымоходной трубы.

В районе заслонки устанавливается фиксатор, а поворотная ось, которая оснащена поворотной рукояткой клапана, выступает из трубы на 120-150 мм. От верхнего и нижнего края на расстоянии 25-30 мм прокатать бортики для соединения с соседними трубами.

Установку стабилизатора лучше всего выполнять в разрыв дымоотводящей трубы. Для фиксации устройства вверху и внизу применяются хомуты шириной 50-60 мм.

Предлагаем к просмотру видео самодельного стабилизатора тяги.

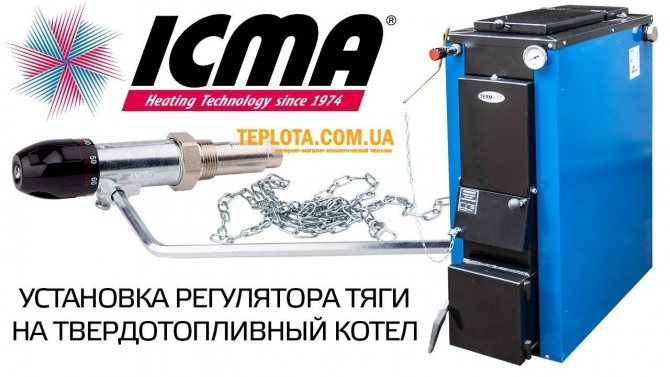

Как поставить и настроить регулятор

Для установки терморегулятора тяги необходимо освободить рубашку котла от теплоносителя, для этой цели, как правило, в обвязке агрегата предусматривают специальные краны, отсекающие контур с тэном. В противном случае придется спускать весь объем системы.

Следующим делом из гильзы на котле извлекается заглушка, а на ее место устанавливают подготовленный прибор. После этого система снова заполняется водой. Для настройки регулятора тяги необходимо запустить котел на тепло, и выполнить ряд последовательных действий.

1. Открыть заслонку для полной подачи воздуха к топке. При этом цепочку пока подсоединять не следует.
2. На рукоятке, осуществляющей регулировку, необходимо ослабить фиксирующий винт.
3. Выбрать положение соответствующее требуемой температуре, к примеру, 70о.
4. Отмечая нагревание при помощи термометра, подсоединить цепочку к заслонке при достижении теплоносителем температуры в 70о. Заслонка, в этом положении, должна оставлять открытым отверстие всего на 2 мм.
5. В завершении фиксирующий винт снова затягивают.

После того как конструкция собрана, регулятор тяги проверяют в разных режимах работы от максимального до минимального. Следует выдерживать паузы на разницу между достижением заданной температуры и моментом срабатывания рычага, ведь дрова не газ и затухают плавно. По этой причине не стоит спешить снова настроить прибор, не выдержав паузу. После прохождения всех проверок монтаж регулятора тяги считают выполненным.

Рекомендуем: Что такое газгольдер и для чего он нужен в загородном доме?

Неоднородное и сложное понятие, включающее в себя несколько факторов, является сила тяги. Этот параметр должен находиться на высшем уровне для того, чтобы аппарат работал стабильно. На то, как генерируется энергия, и горит топливо оказывает влияние нормативное отклонение показателей силы тяги. Чаще всего хозяева твердотопливных котлов сталкиваются с такой проблемой, если наблюдаются нарушения в монтажных работах. Предусмотрительные люди вместе с оборудованием приобретают регулятор тяги для того, чтобы не сталкиваться с такой проблемой.

Доставка в регионы

Оправка товара в регионы происходит при 100% предоплате.

Осуществляется транспортными компаниям, до ближайшего к нам терминала ТК.

Цена до места получения груза рассчитывается по внутренним тарифам транспортной компании и оплачивается отдельно при получении.

Условия доставки

Привозим товар до подъезда жилого дома или входа в коммерческое здание. Разгрузка осуществляется силами заказчика. Дату и время доставки менеджер согласует с Вами по телефону. Не забывайте проверять внешний вид и комплектность товара в присутствии экспедитора.

ВНИМАНИЕ: Большая часть предлагаемой нами продукции имеет большую массу, поэтому просим Вас своевременно позаботиться о разгрузке. Не забывайте проверять внешний вид и комплектность товара в присутствии экспедитора!

Не забывайте проверять внешний вид и комплектность товара в присутствии экспедитора!

Если у Вас остались вопросы по условиям, обращайтесь к менеджеру по телефонам:

+7

или

Функции тягового регулятора

Основная задача станет понятна, если взглянуть на название устройства. Если не регулировать температуру теплоносителя (водяной рубашки), он попросту закипит. Без автоматического регулятора придется либо постоянно доливать жидкость, либо вручную контролировать поток поступающего в топку воздуха.

Тяговый регулятор в значительной степени облегчает жизнь собственников частного дома. Кроме контролирующей, он выполняет еще две полезные функции:

• установка и поддержание максимально допустимой температуры воды без ее закипания (до 90° С; особенно это актуально осенью или ранней весной);
• экономия топлива (при закрытии заслонки снижается интенсивность (скорость) горения дров (правда, за счет снижения КПД котла)).

Установка регулятора тяги на твердотопливный котел предполагает определенные затраты. В целях экономии некоторые используют в аналогичных целях предохранительный клапан. Почему-то его считают аналогом регулятора.

Решение не самое рациональное, поскольку уже через 3-4 срабатывания (отключение котла при риске перегрева и повторная активация при чрезмерном охлаждении) аксессуар начинает протекать.

Принципиальные схемы подсоединения

Все способы включения термостата в систему отопления делятся на три варианта подсоединения:

1. Непосредственно к котлу.
2. К циркуляционному насосу.
3. На трубу, подающую теплоноситель в радиатор.

Первые две схемы исключают ухудшение пропускной способности трубопровода отопления. В него никаких дополнительных запоров не помещается, гидравлическое сопротивление всей системы не изменяется. Термостат здесь управляет работой только насоса или котла, с водой он “не соприкасается”.

При установке терморегулятора на батарею или общую трубу с несколькими радиаторами гидравлическое сопротивление, наоборот, повышается. Даже в полностью открытом состоянии клапан термостата немного замедляет движение теплоносителя.

В идеале проект обвязки котла необходимо производить сразу с учетом всех терморегулирующих и иных устройств.

Если система водяного отопления в доме сделана по однотрубной схеме, то от третьего варианта лучше сразу отказаться. При срабатывании термодатчика клапан перекроет сразу всю ветку радиаторов в нескольких комнатах, и тогда о комфорте в дальних от котла помещениях можно сразу забыть.

Подключать термостат на вход радиатора следует через байпас. Так он при срабатывании перенаправит поток теплоносителя в обход батареи. При этом вода будет возвращаться неостывшей обратно в котел. Последний перестанет ее нагревать, снижая тем самым потребление газового топлива или электроэнергии.

Термодатчик необходимо монтировать:

• в месте, куда не попадают прямые солнечные лучи;
• подальше от мостиков холода, сквозняков и поднимающихся потоков тепла от радиаторов;
• так, чтобы он не оказался закрытым декоративными экранами или шторами;
• на высоте от пола в пределах 1,2–1,5 метра.

При неправильной установке сенсора термостат станет выдавать ложные сигналы. Это может привести к перегреву не только воздуха в комнате, но и теплоносителя в системе. А во втором случае недолго и до проблем с котлом.

Как работает регулятор тяги

Главная деталь регулятора воздуха – механический термоэлемент, помещенный в цилиндрический корпус. Через рычаг и цепочку он регулирует подъем воздушной заслонки на дверце зольника.

Устройство представляет собой герметичную колбу, наполненную термочувствительной жидкостью, сильно расширяющейся при нагревании. Колба стоит внутри корпуса, который вкручивается в гильзу водяной рубашки котла и контактирует с теплоносителем. Как устроен терморегулятор с цепным приводом, показано на схеме:

Принцип работы автоматического регулятора тяги основан на управлении потоком воздуха, идущего в топливник под воздействием тяги дымохода. Алгоритм выглядит так:

1. При горении твердого топлива и нагреве теплоносителя жидкость внутри элемента расширяется и воздействует на исполнительный механизм и рычаг, преодолевая силу упругости пружины.
2. Рычаг ослабляет цепочку, заслонка начинает закрываться и уменьшать проходное сечение. В топку поступает меньше воздуха, процесс горения замедляется.
3. Температура воды в котловом баке снижается, жидкость сжимается и возвратная пружина заставляет рычаг снова открыть заслонку посредством цепочки.
4. Цикл повторяется, пока дрова в топливнике не прогорят полностью, тогда пружина открывает дверцу максимально широко.

Справка. Помимо механических регуляторов, не зависящих от электричества, существует автоматика для твердотопливных котлов с контроллером и вентилятором–нагнетателем (или дымососом). Последний подает воздух в топку по команде электронного блока, ориентирующегося на сигналы датчика температуры. Подобные комплекты автоматики ставятся на все пиролизные и пеллетные котлы.

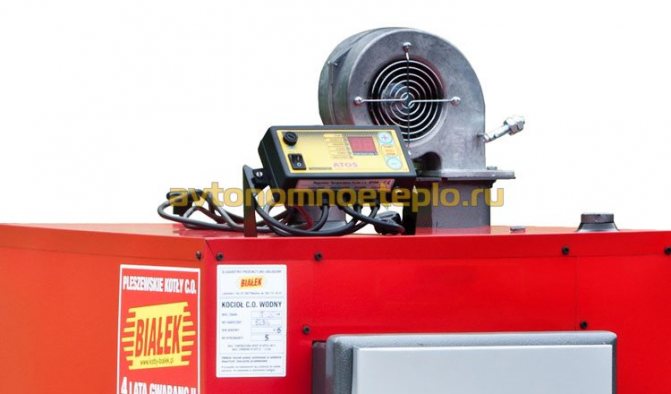

Электронные регуляторы для ТТ котлов

Электронный терморегулятор для твердотопливного котла, работает по принципу механического, но, с определенными отличиями:

• Микропроцессорная автоматика для твердотопливных котлов подключается к выносным терморегуляторам, расположенным в отапливаемых помещениях.
• Заслонка открывается посредством электропривода.
• Автоматика одновременно подключается к приборам для улучшения тяги. При падении температуры, открывается заслонка зольника и включается нагнетающий вентилятор, способствующий быстрому нагреву теплоносителя.

Микропроцессорный регулятор поддержания заданной температуры в твердотопливном котле, быстро срабатывает при поступлении сигнала о перегреве теплоносителя. Погрешность в настройках не более 1°С.

Как работает электронная автоматика

Автоматика подключается к выносным датчикам съема температурных показателей в помещениях. В отличие от механического контроллера, считываются не показатели нагрева теплоносителя, а интенсивность прогрева воздуха в комнатах.

Принцип работы электронного регулятора тяги заключается в следующем:

• Комнатные температурные датчики передают сигнал на блок автоматики котла.
• Микропроцессор считывает получаемые сигналы и передает команды электроприводу.
• Электропривод соединен с цепочкой, подключенной к заслонке.
• Двигатель натягивает привод, открывая и закрывая заслонку на необходимое расстояние.
• Дополнительно, блок автоматики для водогрейного твердотопливного котла, подключен к вентиляторам, нагнетающим воздух, циркуляционному насосу (установлен в некоторых моделях) и системе автоматической подачи топлива.

Автоматика котла подключается к программируемому термостату. Современные модели устройств, являются погодозавимыми, что позволяет учитывать не только внутренний микроклимат в помещении, но и температуру окружающей среды. Автоматика управления подключается к вентилятору твердотопливного котла, что позволяет быстрее разжигать топливо и точнее регулировать его работу.

Регулировка автоматического регулятора тяги не требуется. В отличие от механического аналога, автоматика подстраивается под работу котла.

Послесловие

Безопасная эксплуатация и эффективность работы печей и котлов находится в большой зависимости от наличия или соответствующей тяги в дымоходе. В случае даже незначительных проблем с системой дымоудаления, необходимо осмотреть дымоход на проходимость и начать нормализовать тягу. Наличие угарного газа в помещении очень опасно для жизни человека. Выполнение ремонтных работ и установка стабилизатора вполне возможна своими силами.

Источники

• https://zen.yandex.ru/media/id/5b02bffd8c8be3dd3cd115f1/5e39392e5b4a3e23cf825f88
• https://pechiexpert.ru/stabilizator-tyagi-dymohoda-01/
• https://livelyday.ru/teplodom1.ru/kotly/2229-reguljator-tjagi-dlja-kotla-zachem-nuzhen-kak-primenjaetsja.html
• https://www.teplodar.ru/help/articles/detail/regulyator-tyagi-dlya-tverdotoplivnykh-kotlov/
• https://www.tproekt.com/nuzen-li-siber-ogranicitel-tagi-na-dymohode-kotla/
• https://kaminguru.com/kotel/kak-ustanovit-reguljator-tjagi.html
• https://ZnatokTepla.ru/kotly/tverdotoplivnie/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-ustrojstvo-i-montazh.html
• https://feflues.ru/blog/problemy-dymokhoda/kak-ustranit-obratnuyu-tyagu-v-dymokhode-prichiny-vozniknoveniya-v-pechi-i-chto-delat-chtoby-izbezha/
• https://domsdelat.ru/otoplenie/obratnaya-tyaga-v-dymohode-i-chto-takoe-stabilizator-tyagi-dymoxoda-prichiny-i-ustranenie.html
• https://vseotrube.ru/ventilyatsiya-i-dymohod/stabilizator-tyagi
• https://otoplenie-guide.ru/oborudovanie/pech/stabilizator-tyagi-dlya-dimohoda

Преимущества и недостатки регуляторов тяги

Эти устройства имеют как достоинства, так и недостатки.

Рекомендуем: Почему падает давление в котле отопления: частые причины неисправностей и варианты их решения

Среди преимуществ значатся:

1. Низкая цена на устройства. Их стоимость зависит от компании-производителя и модели.
2. Механический регулятор тяги для твердотопливных котлов – тягорегулятор функционирует автономно, вне зависимости от электроэнергии.
3. Топливо на него доступное.
4. Работает долго и качественно.

Недостатки также имеются:

1. Топлива хватает на непродолжительное время.
2. Загружают его самостоятельно.
3. Нужна дополнительная площадь, чтобы хранить топливо.

Если планируется приобретение агрегата на твердом топливе, то после его подключения к отопительной системе непременно станет вопрос, как настроить регулятор тяги для твердотопливных котлов правильно, поскольку это влияет на КПД и расход топлива. Лучше это доверить специалисту.

Краткие выводы

О необходимости регуляторов тяги для твердотопливных котлов можно сделать вывод: лучше такая примитивная автоматика, чем ее полное отсутствие. Да, механические регуляторы не могут похвастать высокой точностью, но они избавят вас от ручного управления «на глазок» и позволят экономить дрова с углем. Устройства имеют неоспоримое преимущество перед контроллерами и вентиляторами – энергонезависимость.

В недалеком прошлом скорость сжигания топлива, в твердотопливных отопительных агрегатах, можно было осуществлять только вручную. Для этой цели существовала дверца поддувала, открытием или закрытием которой, увеличивался или уменьшался приток воздуха к топке.

Сегодня для этой цели успешно применяется автоматическое устройство, получившее название регулятор тяги для твердотопливного котла. Чтобы установить необходимый температурный режим. При его использовании, достаточно определить требуемую температуру теплоносителя. Представленные характеристики помогут продемонстрировать возможности полезного изобретения для дома.

Советы по выбору прибора

В специализированных магазинах есть огромный выбор твердотопливных котлов. И, как ни странно, даже сегодня можно найти модели без автоматики. Большинство таких «древних» устройств оборудованы только гильзой, вмонтированной внутрь теплообменника. Установка регулятора тяги на твердотопливный котёл такого типа обязательна. Это предотвратит повышение температуры до критической и сделает конструкцию более безопасной.

В связи с этим необходимо обращать внимание на наличие в конструкции гильзы и заслонки, поднимающейся вверх.

При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:

• мощность термостата должна соответствовать весу створки для её успешного поднятия;
• возможность регулирования температуры лучше выбирать в диапазоне от +60 до +90°С;
• угла поворота рычага должно хватать на полное открытие и закрытие створки;
• резьба в котле должна соответствовать резьбе регулятора тяги, чтобы свободно скрепить две части вместе.

При выборе регулятора следует также обратить внимание на положение, в котором он может работать, так как гильза может быть расположена сбоку или сверху. Есть модели, которые могут работать в любом положении.

Обзор производителей

В продаже возможно найти терморегуляторы для котла отопления на любой вкус. Есть модели бюджетные и подороже. А чтобы правильно выбрать его, нужно учесть следующее.

• Интервал регулировки температуры должен быть 60-90°С.
• Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.
• Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.
• Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.

Расположение гильзы регулятора тяги на корпусе котла отопления может быть вверху, сбоку либо спереди. Для вертикального варианта нужно устройство, которое способно функционировать в вертикальном положении, а для остальных – в горизонтальном положении. Конечно, есть и такие регуляторы, которым не важно положение и работают они на две шкалы регулировки.

В настоящее время автоматические регуляторы тяги для твердотопливных котлов производят несколько отечественных и зарубежных компаний. В России чаще всего приобретают устройства итальянской , украинской марки «Air Auto», американской «Watts», польской «Tech».

Сразу стоит сказать, что цены на регуляторы тяги для твёрдотопливных котлов различаются. И на это в большинстве влияет местоположение производителя и тип действия (электронные терморегуляторы всегда дороже в несколько раз).

К примеру, украинская марка «Air Auto» по стоимости в среднем 7 000 рублей, а аналогичная польская «Tech» — 10 000 рублей.

Предлагаем рассмотреть некоторые марки популярных производителей регуляторов в таблице.

ПроизводительСтранаХарактеристика

Рекомендуем: Предохранительный клапан для водонагревателя: зачем нужен, как ставить

Таким образом, регулятор тяги позволяет повысить удобство эксплуатации твердотопливного котла.

Описание силы тяги

Данный параметр зависит от множества факторов, среди них:

• погодные условия;
• сечение дымохода;
• температура газов.

Всё это может повлиять на работу прибора, поэтому конкретные условия необходимо рассматривать индивидуально. Еще один параметр, который может ускользнуть от внимания потребителей, но оказывает большое влияние на силу тяги, это тип оборудования. При использовании газового устройства сила тяги может изменяться незначительно, конечное значение является стабильным. Это обусловлено тем, что дымовые газы обладают почти одинаковой температурой.

Назначение стабилизатора

Конструкция дымоотводящей системы во многом зависит от вида отопительного устройства, вместе с которым предполагается ее задействование. Ощутимое влияние на эффективность оказывают природные изменения температур, обусловленные погодой или временем года. Существенные температурные перепады в холодное время года могут вызвать в дымоходе образование высокой тяги воздуха, что станет причиной снижения эффективности всей системы и повышенного расхода топлива. Стабилизатор тяги позволяет регулировать создаваемое давление до оптимальной величины, повышая тем самым эффективность отопительного устройства.

Также на тягу в дымоотводящей системе воздействует и атмосферное давление воздуха, которое может быть обусловлено местоположением дома, погодными условиями, временем года и суток. Так, например, разница в атмосферном давлении в марте в пасмурную погоду и сентябре в ясный день может составлять до 90 Па.

На представленном видео показан принцип действия и работа тягового стабилизатора в дымоходе.

Технические параметры

Выбирая терморегулятор для котла, нужно знать несколько технических параметров, которыми характеризуются эти средства автоматизации:

• Диапазон температур воды, в которых может работать термоэлемент.
• Рабочий ход рычага цепного привода в мм, его надо сопоставить с перемещением дверцы зольника от полного закрытия до максимального открытия. Рабочего хода привода регулятора должно хватать для полного распахивания заслонки, иначе котел может не набирать свою тепловую мощность.
• Максимальный вес дверцы, с которым сможет работать регулятор. Если воздушная заслонка вашего теплогенератора весит больше, чем может тянуть цепной привод, то такое изделие вам не подойдет, следует искать модель с большим усилием на подъем. Также стоит проверить, входит ли в подъемное усилие вес самого привода или его надо посчитать отдельно.
• Максимальная температура теплоносителя.
• Диаметр (в дюймах) резьбового присоединения посадочного места.

Представленный в качестве примера регулятор тяги для котла RT 10 сконструирован таким образом, чтобы замену или ремонт исполнительного механизма можно было производить без опорожнения водяной рубашки отопительной установки. Это реализовано за счет съемной погружной гильзы. В изделиях других производителей такой опции может и не быть, тогда для замены придется сливать воду из всей системы отопления и котельного бака.

Правила монтажа

Стандартная резьба гильзы и регулятора обычно составляет 3/4 дюйма. Аксессуар вкручивается не сразу — сначала на резьбу наносят средства для герметизации. Часто используется лента ФУМ (фторопластовый уплотнительный материал для герметизации трубопроводов). Также для установки понадобятся регулируемый гаечный ключ и обычная крестовая отвертка.

Перед началом работ из водяного контура сливается жидкость (теплоноситель). Затем перекрываются отсечные краны, удаляется заглушка из гильзы котла. На наружную резьбу тягового регулятора наносится ФУМ-лента.

Устройство закручивается по часовой стрелке достаточно плотно, но без чрезмерных усилий. На этом монтаж регулятора закончен. Осталось подготовить его к работе и правильно запустить.

Инструкция по настройке

Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:

• Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
• Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
• Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
• Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.

После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев. Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

Цены: итоговая таблица
