Регулятор Мощности на Симисторе Ку208г Своими Руками

Симисторами называют полупроводниковый прибор, на котором присутствуют 5 р-н переходов. Важнейшее его качество, это способность пропускать сигнал, как в прямом, так и обратном направлениях.

Их применяют только в небольших электроприборах из-за того, что они крайне чувствительны к электромагнитным волнам, выделяют много тепла и неспособны работать на высоких частотах переменного тока. Их не используют в крупных промышленных агрегатах.

Прибор прост в изготовлении, не требует больших денежных затрат и обладает долгим сроком эксплуатации. Его можно легко применять в сферах и приборах, где описанные выше недостатки не играют большой роли.

Многие не знают, для чего нужны симисторные регуляторы мощности. Но они присутствуют в большинстве домашних бытовых приборах, таких как: фен, пылесос, электроинструменты и нагревательные приборы.

Регулятор мощности позволяет пропускать электрический сигнал, с частотой заданной пользователем.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Симисторный регулятор мощности сделать самому своими руками Сфера его применения огромна от всем известных энергосберегающих приборов, например, для паяльников, и до регулирования температуры в индукционных печах. Спрашивайте, я на связи!

Устройство и схемы простых регуляторов

Простейшая схема, которая может работать под любой нагрузкой. Комплектующие простейшие электронные компоненты, а управление осуществляется по фазово-импульсному принципу.

По R2 и R3 протекает ток, который накапливает заряд на конденсаторе С1. После того, как на заряд достигнет значения 32 В, откроется динистор VD3 и конденсатор С1 начнет разряжаться через R4 и VD3. Энергия пойдет на симистор VD4, он откроется и даст току протекать через нагрузку.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Регулировка мощности происходит при помощи симистора VD3 и нагрузки R2. Значения воздействия симистора постоянное и изменяться не может, регулировка мощности осуществляется путем изменения сопротивления нагрузки R2.

Элементы VD1, VD2, R1 являются не обязательными в данной схеме, но они позволяют обеспечивать плавность и точность изменения выходной мощности.

Для того, чтобы правильно рассчитать симисторный регулятор мощности нужно отталкиваться от используемой нагрузки, симистор подбирается по соотношению 1А=200 Вт.

Плавный пуск электроинструмента в переноске

Сделай сам
Некоторый электроинструмент в силу своих функциональных особенностей не имеет встроенного регулятора оборотов. В этой статье мы доработаем удлинитель таким образом, чтобы подключенный к ней электроинструмент запускался плавно.

Для чего он нужен

Если инструмент не оснащен регулятором оборотов, значит он ему не нужен. Угловая шлифмашина, к примеру, всегда используется при полных оборотах, иначе она становится опасной. Для чего такому электроинструменту плавный пуск? Причин немало, ведь резкий старт двигателя той же шлифмашины или электрофуганка вызывает:

выгорание щеток и ламелей ротора;
токовый удар в электросети;
попытка инструмента вырваться из рук, что небезопасно;
сильный пусковой удар шестеренок редуктора друг о друга, вызывающий их быстрый износ.

При плавном же пуске ни токового, ни механического удара не произойдет. Двигатель электроинструмента плавно запустится и выйдет на максимальные обороты.

Выбираем схему

Существует множество схем плавного пуска, постараемся подобрать что-нибудь подходящее и наиболее доступное для нас.

На дискретных элементах

Регулятор, схема которого представлена ниже, собран на симметричном тиристоре (симисторе) КУ208Г и позволяет осуществлять плавный пуск электроинструмента мощностью до 2 кВт.

Сразу после подачи напряжения на схему (тумблер SA1) Конденсатор С1 разряжен, симистор VS1 закрыт и двигатель М не вращается. Далее конденсатор постепенно заряжается через диод VD1 и резистор R2, симистор начинает открываться, но с большой задержкой от начала полуволны сетевого напряжения. На мотор поступает небольшое начальное напряжение, и он запускается на минимальных оборотах.

По мере зарядки конденсатора задержка открывания симистора уменьшается, напряжение на моторе увеличивается, а значит, увеличиваются и обороты. Как только конденсатор зарядится полностью, симметричный тиристор будет открываться в начале каждой полуволны, подавая на двигатель полное сетевое напряжение, и последний выйдет на полные обороты.

Время плавного включения можно регулировать, подбирая емкость конденсатора С1. При указанных номиналах (500 мкФ) инструмент выйдет на рабочий режим примерно через 2-3 сек после включения.

Важно! При мощности электроинструмента более 500 Вт симметричный тиристор необходимо установить на радиатор.

На микросхеме и симисторе

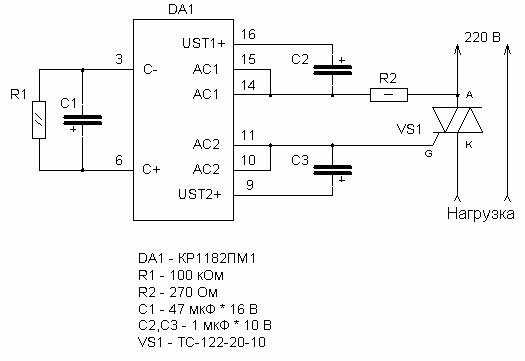

Эта схема собрана на отечественной универсальной микросхеме КР1182ПМ1. С ее помощью можно построить как устройство плавного пуска, так и регулятор напряжения. На схеме, приведенной ниже, микросхема включена в режиме плавного пуска.

Поскольку микросхема имеет относительно малую выходную мощность – до 150 Вт, – то оснащена мощным выходным ключом, в роли которого выступает симметричный тиристор ТС122-20-10, выдерживающий ток до 20 А. Время выхода двигателя на рабочий режим зависит от емкости конденсатора С1. Такая схема сможет работать без радиатора при мощности нагрузки до 1 кВт.

Полезно! При необходимости симистор ТС122-20-10 можно заменить на КУ208Г, но мощность устройства при такой замене упадет вдвое.

Интегральный регулятор

Схема на дискретных элементах достаточно проста и не содержит дефицитных элементов, но она слишком громоздка и ее придется поместить в отдельный корпус, особенно если электроинструмент мощный и потребуется радиатор. В этом плане намного удобнее использовать готовые интегральные блоки плавного пуска. Самый удобный для нас вариант – KRRQD20A.

Компактный интегральный блок плавного пуска (БПП) рассчитан на ток до 20 А и способен коммутировать мощность до 4 кВт. Модуль имеет 2 вывода и включается в разрыв одного из питающих проводов двигателя инструмента. Если оснастить им удлинитель (многие почему то называют его переноской), то электроинструмент, подключенный через него, будет плавно запускаться при нажатии на кнопку включения.

На фото хорошо видно, что модуль предназначен для установки на радиатор, но если мощность электроинструмента не превышает 1 кВт, то радиатор не потребуется.

Важно! Существуют похожие модули с теми же функциями, но имеющие три вывода. Для наших целей они не подходят, поскольку включаются не просто в разрыв питающего провода, а подают напряжение на мотор по отдельной линии.

Схема подключения нанесена прямо на корпусе прибора и очевидно, что его можно использовать, только установив после выключателя в сам электроинструмент. Тоже неплохой вариант, но, во-первых, удлинитель более универсальное решение (можно подключать любой инструмент или даже лампу), а, во-вторых, разбирая инструмент, мы лишаемся гарантийного обслуживания.

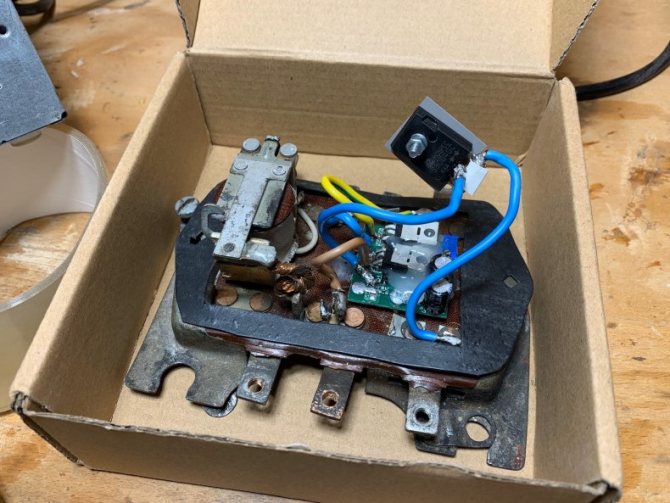

Приступаем к сборке регулятора

Сначала нужно продумать расстановку деталей так, чтобы ставить как можно меньше перемычек и меньше паять, затем очень внимательно проверяем соответствие со схемой, а потом все соединения запаиваем.

Убедившись, что ошибок нет и поместив изделие в пластиковый корпус, можно опробовать, подключив к сети.

Будьте очень внимательны при испытании. Все детали схемы находятся под прямым напряжением сети 220 вольт и прикосновение к ним, является очень опасным.

Если сборка вами проведена правильно, то всё должно заработать сразу. Устройство в регулировке и наладке не нуждается.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Регулятор мощности на симисторе: схема, изготовление своими руками В тот момент времени когда симистор закрыт, осуществляется заряд конденсатора С1 через подключенную нагрузку и резисторы R1 и R2. Спрашивайте, я на связи!

Назначение

Вольтодобавочные трансформаторы (линейные регуляторы) применяются для регулирования напряжения в отдельных линиях или в группе линий. Их применяют, например, для улучшения работы сетей, в которых используются трансформаторы без регулирования под нагрузкой. Линейные регуляторы позволяют создать в сети дополнительную ЭДС, которая складывается с вектором напряжения сети и изменяет его. На рис. 1 показано схематическое изображение вольтодобавочного трансформатора (линейного регулятора).

Рисунок 1 – Схемное изображение линейного регулятора

Установка вольтодобавочного трансформатора позволяет выравнивать напряжение в электросети; устранять несимметрию напряжения на определенном участке цепи; снижать опасные последствия отгорания нулевого проводника

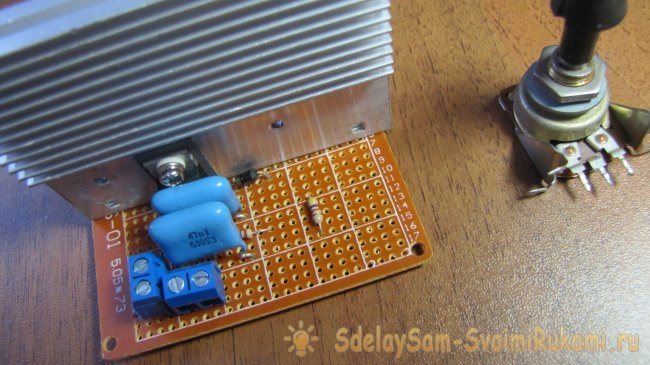

Симисторный регулятор мощности до трёх киловатт своими руками

R1 – резистор примерно 20 Ком, мощностью 0,25вт;
R2 – потенциометр примерно 500 Ком, можно от 300 Ком до 1 Мом, но лучше 470 Ком;
R3 — резистор примерно 3 Ком, 0, 25 Вт;
R4- резистор 200-300 Ом, 0, 5 Вт;
C1 и C2 – конденсаторы 0, 05 МкФ, 400 В;
C3 – 0, 1 МкФ, 400 В;
DB3 – динистор, есть в каждой энергосберегающей лампе;
BT139-600, регулирует ток 18 А или BT138-800, регулирует ток 12 А – симисторы, но можно взять и любые другие, в зависимости от того, какую нагрузку нужно регулировать. Динистор ещё называют диак, симистор – триак.
Радиатор охлаждения выбирается от величины планируемой мощности регулирования, но чем больше, тем лучше. Без радиатора можно регулировать не более 300 ватт.
Клеммные колодки можно поставить любые;
Макетную плату применять по вашему желанию, лишь бы всё вошло.
Ну и без прибора, как без рук. А вот припой применять лучше наш. Он хоть и дороже, но намного лучше. Хорошего припоя Китайского не видел.

Как работает устройство

Ток, который протекает через динистор, ограничивается постоянным резистором. Именно с его помощью происходит корректировка длины импульса. С помощью предохранителя происходит защита цепи от КЗ. Нужно отметить тот факт, что динистор в каждой полуволне открывается на один и тот же угол.

Поэтому выпрямление протекающего тока не происходит, можно подключить даже индуктивную нагрузку к выходу. Поэтому использоваться может симисторный регулятор мощности и для трансформатора. Для того чтобы подобрать симисторы, нужно учесть, что для нагрузки в 200 Вт необходимо, чтобы ток был равен 1 А.

Динистор типа DB3.
Симисторы типа ВТ136-600, ТС106-10-4 и аналогичные с номиналом по току до 12 А.
Полупроводниковые диоды германиевые – 1N4007.
Электролитический конденсатор на напряжение более 250 В, емкость 0,47 мкФ.
Переменный резистор 100 кОм, постоянные – от 270 Ом до 1,6 кОм (подбираются опытным путем).

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Регулятор мощности. Схема и описание регуляторов мощности на симисторах и тиристорах Существует огромной количество классических тиристорных и симисторных схем регуляторов, но этот регулятор выполнен на современной элементной базе и кроме того являлся фазовым, т. Спрашивайте, я на связи!

Симисторный регулятор мощности: описание принципа работы и сборки устройства

Осуществите разводку дорожек на плате и подготовьте площадки, на которых нужно установить элементы. Заранее предусмотрите места для монтажа симистора и радиатора.
Установите все элементы на плате и припаяйте их. В том случае, если у вас нет возможности сделать печатную плату, допускается использование навесного монтажа. Провода, которыми соединяются все элементы, должны быть как можно короче.
Обратите внимание на то, соблюдена ли полярность при подключении симистора и диодов. Если отсутствует маркировка, прозвоните элементы мультиметром.
Проверьте схему, используя мультиметр в режиме измерения сопротивления.
Закрепите на радиаторе симистор, желательно использовать термопасту для лучшего контакта поверхностей.
Всю схему можно установить в пластиковом корпусе.
Установите в крайнее левое положение ручку переменного резистора и включите прибор.
Измерьте значение напряжения на выходе устройства. Если вращать ручку резистора, напряжение должно плавно увеличиваться.

Особенности схемы регулятора

Для того чтобы собрать симисторный регулятор мощности для электродвигателя, вам достаточно придерживаться такой последовательности:

Сначала нужно определить характеристики прибора, который будет подключаться к регулятору. К характеристикам можно отнести: число фаз (либо 3, либо 1), необходимость в точной корректировке мощности, напряжение и ток.
Теперь нужно выбрать конкретный тип устройства – цифровой или аналоговый. После этого можно осуществить выбор компонентов по мощности нагрузки. В принципе, для моделирования можно использовать специально программное обеспечение.
Рассчитайте тепловыделение. Для этого умножьте два параметра – номинальный ток (в Амперах) и падение напряжения на симисторе (в Вольтах). Все эти данные можно найти среди характеристик элемента. В итоге вы получите мощность рассеяния, выраженную в Ваттах. Исходя из этого значения, нужно выбрать радиатор и кулер (при необходимости).
Закупите все необходимые элементы или подготовьте их, если они у вас имеются.

Теперь можно приступить непосредственно к сборке устройства.

Технические характеристики

Имея свойство пропускать переменный ток в обоих направлениях, КУ208Г может работать в сетях со стандартными 220В для включения/выключения мощной нагрузки. При этом, он рассчитан на значительно большее напряжение (до 400В), даже если будет закрыт. Рассмотрим его максимально допустимые значения этого популярного симметричного тиристора, впервые изготовленного ещё во времена советской промышленности.

Предельные эксплуатационные параметры

Основными максимальными эксплуатационными параметрами для тиристора КУ208Г (при Т окр.= -60 оС … +70оС, если не указано другого) являются:

напряжение на силовых электродах: в закрытом состоянии (UЗСмакс.) до 400В; в открытом (UОСмакс.) до 2В;
ток в открытом состоянии (IОС): постоянный до 5А; переменный до 10А; перегрузочный до 30А (при f=50Гц);
прямой импульсный ток управления(IУ) от 500мА до 1А (при tИ<50мкс);
мощность рассеивания (PУ) до 10 Вт;
рабочая температура (Токр.) от -60 оС до + 85оС;
частота (f) до 400 Гц;
статический потенциал до 2000 В.

Полярность подключения

Серия КУ208 при подключении в прямом направлении, т.е. при положительном напряжении на аноде «А2» относительно катода «А1», открывается импульсами подаваемыми на управляющий электрод (УЭ) с любой полярностью. Если вывод «А2» подключен к минусу, то управление возможно только отрицательным потенциалом на УЭ.
