Виды зарядных устройств

Популярность шуруповёрта вызвана тем, что он упрощает процесс закручивания или выкручивания различного крепёжного элемента. Характеризуясь мобильностью и небольшими размерами, он незаменим при сборке мебельных конструкций, разборке техники, кровельных и других строительных работах. Своей мобильностью инструмент обязан входящим в его конструкцию аккумуляторным батареям.

Достоинство применения аккумуляторов в возможности их неоднократного использования. Аккумуляторы, отдавая накопленную энергию устройству, периодически сами нуждаются в подзарядке. Для восстановления величины их ёмкости и служат зарядные устройства.

Зарядка аккумулятора шуруповёрта происходит двумя способами: встроенным или внешним зарядным прибором. Встроенное ЗУ позволяет заряжать батарею, не извлекая её из шуруповёрта. Схема восстановления ёмкости расположена непосредственно вместе с аккумулятором. В то время как выносное подразумевает их извлечение и установку в отдельное приспособление для заряда. Различают ЗУ по типу восстанавливаемых батарей. Применяемые аккумуляторы бывают:

• никель-кадмиевые (NiCd);
• никель-металл-гидридные (NiMH);
• литий-ионные (LiIon).

Конечная стоимость шуруповёрта не в последнюю очередь зависит от типа используемых батарей и возможностей зарядного устройства. ЗУ выпускаются на 12 вольт, 14,4 вольта и 18 вольт. Кроме этого, ЗУ разделяются по возможностям и могут иметь:

• индикацию;
• быструю зарядку;
• разный тип защиты.

Наиболее используемые ЗУ используют в работе медленный заряд, обусловленный малым током. Они не содержат в своей конструкции индикацию работы и не отключаются автоматически. Это более справедливо к встроенным приборам восстановления ёмкости. ЗУ, построенные на импульсных схемах, обеспечивают возможность ускоренного заряда. Они автоматически отключаются по достижению требуемой величины напряжения или в случае возникновения аварийной ситуации.

Типы применяемых батарей

Никель-кадмиевые аккумуляторы не испытывают проблем при заряде в ускоренном режиме. Такие батарейки обладают высокой нагрузочной способностью, невысокой ценой и спокойно переносят работы при минусовой температуре. К недостаткам относят: эффект памяти, токсичность, большую скорость саморазряда. Поэтому перед тем, как заряжать такого типа аккумулятор, его необходимо полностью разрядить. Батарея имеет высокую степень саморазряда и быстро разряжается, даже если её не используют. В настоящее время практически не выпускаются из-за своей токсичности. Из всех типов обладают наименьшей ёмкостью.

Никель-металл-гидридные по всем параметрам превосходят NiCd. У них меньше величина саморазряда, меньше выражен эффект памяти. При одинаковых размерах они имеют большую ёмкость. В их составе нет токсичного материала, кадмия. В ценовой категории этот тип занимает среднее положение, поэтому наиболее распространённый тип ёмкостных элементов в шуруповёрте именно он.

Литий-ионные характеризуются высокой ёмкостью и низким значением саморазряда. Эти аккумуляторы плохо переносят перегрев и глубокий разряд. В первом случае они способны взорваться, а во втором уже не смогут восстановить свою ёмкость. Они также способны работать при отрицательных температурах и не имеют эффекта памяти. Использование ЗУ с микроконтроллером позволило защитить батарею от перезаряда, тем самым сделав этот тип наиболее привлекателен к применению. По цене они дороже, чем первые два типа.

Кроме этого, основной характеристикой аккумуляторных батарей, является их ёмкость. Чем выше этот показатель — тем дольше работает шуруповёрт. Единица измерения ёмкости — миллиампер в час (мА/ч). Конструкция батареи заключается в последовательном соединении элементов питания и помещение их в общий корпус. Для Li-Ion напряжение на одном элементе составляет 3,3 вольта, для NiCd и NiMH — 1,2 вольта.

Виды батарей

Аккумуляторы неодинаковы по типам и режимы заряда у них могут быть разными. Никель-кадмиевые (Ni-Cd) батареи являются очень хорошим источником энергии, способны отдавать большую мощность. Однако, по экологическим причинам их производство прекращено и они будут встречаться все реже и реже. Сейчас всюду их вытеснили литий-ионные аккумуляторы.

Сернокислотные (Pb) свинцовые гелевые аккумуляторы имеют неплохие характеристики, но утяжеляют инструмент и поэтому не пользуются особой популярностью, несмотря на относительную дешевизну. Поскольку они гелевые (раствор серной кислоты загущается силикатом натрия), то никаких пробок в них нет, электролит из них не вытекает и ими можно пользоваться в любом положении. (Кстати, и никель-кадмиевые аккумуляторы для шуруповертов тоже относятся к классу гелевых.)

Литий-ионные аккумуляторы (Li-ion) являются сейчас наиболее перспективными и продвигаемыми в технике и на рынке. Их особенностью является полная герметичность ячейки. Они имеют весьма высокую удельную мощность, безопасны в обращении (благодаря встроенному контроллеру заряда!), выгодно утилизируются, являются наиболее экологически чистыми, имеют малый вес. В шуруповертах в настоящее время применяются очень часто.

Принцип работы ЗУ

При выходе из строя ЗУ есть смысл сначала попробовать его восстановить. Для проведения ремонта желательно иметь схему прибора заряда и мультиметр. Схемотехника многих приборов заряда построена на микросхеме HCF4060BE. Её схема включения формирует выдержку интервала времени заряда. Она включает в себя цепь кварцевого генератора и 14-разрядный двоичный счётчик, благодаря чему на ней легко реализовывается таймер.

Принцип работы схемы зарядника проще разобрать на реальном примере. Вот как выглядит она в шуруповёрте Интерскол:

Такая схема предназначена для заряда 14,4-вольтовых аккумуляторов. Она имеет светодиодную индикацию, показывающую подключение в сеть, горит светодиод LED2, и процесс заряда, горит LED1. В качестве счётчика используется микросхема U1 HCF4060BE или её аналоги: TC4060, CD4060. Выпрямитель собран на силовых диодах VD1-VD4 типа 1N5408. Транзистор PNP типа Q1 работает в ключевом режиме, к его выводам подключены управляющие контакты реле S3-12A. Работой ключа управляет контроллер U1.

При включении ЗУ переменное напряжение сети 220 вольт через предохранитель поступает на понижающий трансформатор, на выходе которого её значение составляет 18 вольт. Далее, проходя через диодный мост, выпрямляется и попадает на сглаживающий конденсатор C1 ёмкостью 330 мкФ. Величина напряжения на нём равна 24 вольта. Во время подсоединения батареи контактная группа реле находится в разомкнутом положении. Микросхема U1 запитывается через стабилитрон VD6 постоянным сигналом равным 12 вольт.

Когда кнопка «Пуск» SK1 нажата, на 16-й вывод контроллера U1 поступает стабилизированный сигнал через резистор R6. Ключ Q1 открывается и через него поступает ток на выводы реле. Контакты прибора S3-12A замыкаются и начинается процесс зарядки. Диод VD8, включённый параллельно транзистору, защищает его от скачка напряжения, вызванного отключением реле.

Используемая кнопка SK1 работает без фиксации. При её отпускании всё питание поступает через цепочку VD7, VD6 и ограничительное сопротивление R6. И также питание подаётся на светодиод LED1 через резистор R1. Светодиод загорается, сигнализируя, что начат процесс заряда. Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. Его контактная группа разрывается и ток заряда пропадает. Светодиод LED1 гаснет.

Этот прибор заряда оборудован схемой защиты от перегрева. Реализуется такая защита с помощью датчика температуры — термопара SA1. Если во время процесса температура достигнет значения более 45 градусов Цельсия, то термопара сработает, микросхема получит сигнал и цепь заряда разорвётся. После окончания процесса напряжение на клеммах батареи достигает 16,8 вольт.

Такой способ зарядки не считается интеллектуальным, ЗУ не может определить, в каком состоянии находится батарея. Из-за чего продолжительность работы шуруповёрта от аккумулятора будет уменьшаться в связи с развитием у него эффекта памяти. То есть ёмкость аккумулятора каждый раз после заряда снижается.

Зарядка шуруповёрта без зарядного

Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.

А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.

Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.

Часто можно встретить вредные советы, что зарядить аккумулятор можно, используя диодный мост и лампу накаливания на 100 Вт. Так делать категорически нельзя, потому что отсутствует гальваническая развязка и, кроме смертельного поражения электрическим током, существует большая вероятность взрыва батареи.

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

• Мультиметр.
• Отвёртка.
• Очиститель электрических контактов.
• Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

Последовательность операций:

1.

2. Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
3. Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
4. Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
5. Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
6. Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
7. Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
8. Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
9. Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
10. Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Схема, устройство, ремонт

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием.

Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта .

Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства.

Печатная плата зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о которой уже говорил здесь.

Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Диодный мост состоит из 4 диодов VD1-VD4 типа 1N5408. Каждый из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.

Основа схемы управления – микросхема HCF4060BE, которая является 14-разрядным счётчиком с элементами для задающего генератора. Она управляет биполярным транзистором структуры p-n-p S9012. Транзистор нагружен на электромагнитное реле S3-12A. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда – около 60 минут.

При включении зарядника в сеть и подключении аккумулятора контакты реле JDQK1 разомкнуты.

Микросхема HCF4060BE запитывается от стабилитрона VD6 – 1N4742A (12V). Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт.

Если взглянуть на схему, то не трудно заметить, что до нажатия кнопки «Пуск» микросхема U1 HCF4060BE обесточена – отключена от источника питания. При нажатии кнопки «Пуск» напряжение питания от выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Далее пониженное и стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, а также открывается транзистор S9012, которым она управляет.

Шуруповерт зарядка. Ремонт зарядного устройства шуруповерта Интерскол eighteen В. Своими руками.

Ремонт зарядного

устройства для
шуруповерта Интерскол
eighteen В.
Шуруповерт зарядка
. Не заряжается аккумулятор.

При нажатии кнопки «Пуск» реле замыкает свои контакты, и начинается процесс заряда батареи. Загорается красный светодиод. Через час, реле своими контактами рвет цепь шуроповерта. Загорается зеленый светодиод, а красный тухнет.

Термоконтакт отслеживает температуру батареи и разрывает цепь заряда, если температура выше 45°. Если такое случается раньше чем схема таймера отработает, это говорит об присутствии «».

Принципиальная схема

Предназначение электроинструментов в первую очередь в том, чтобы сделать наш повседневный труд менее утомительным и рутинным. В домашнем быту незаменимым помощником в ремонте или разборке (сборке) мебели и прочих предметов домашнего обихода является шуруповёрт. Автономное питание шуруповёрта делает его более мобильным и удобным в использовании. Зарядное устройство является источником питания для любого аккумуляторного электроинструмента, в том числе и шуруповёрта. Для примера познакомимся с устройством и принципиальной схемой.

Модификации на 12В

На 12 В зарядное устройство для аккумуляторов шуруповерта (схема показана ниже) представляет собой набор транзисторов емкостью до 4.4 пФ. В данном случае проводимость в цепи обеспечивается на уровне 9 мк. Для того чтобы тактовая частота резко не повышалась, применяются конденсоры. Резисторы у моделей используются в основном полевые.

Если говорить про зарядки на тетродах, то там дополнительно имеется фазовый резистор. С электромагнитными колебаниями он справляется хорошо. Отрицательное сопротивление зарядками на 12 В выдерживается в 30 Ом. Используются они чаще всего для аккумуляторных батарей на 10 мАч. На сегодняшний день они активной применяются в моделях торговой марки «Макита».

Конструкция аккумуляторного устройства для шуруповёрта

«Банки» аккумулятора заключены в корпус, который имеет четыре контакта, включая два силовых плюс и минус для разряда/заряда. Верхний управляющий контакт включён через термистор (термодатчик), который защищает аккумулятор от перегрева во время зарядки. При сильном нагреве он ограничивает или отключает ток заряда. Сервисный контакт включается через резистор на 9 кОм, который выравнивает заряд всех элементов сложных зарядных станций, но они используются обычно для промышленных приборов.

Переделка Makita DC1414 в зарядное для автомобильных аккумуляторов

В предыдущей статье я рассказывал о переделке зарядного устройства от шуруповерта Dexter в зарядное для автомобильных аккумуляторов.

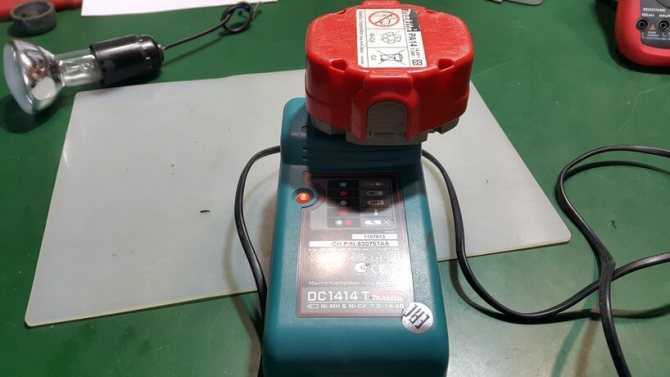

В сегодняшней статье я расскажу о переделке зарядного Makita DC1414. Зарядка Makita заряжает АКБ до 14,4В током до 2,65А. Разобрал зарядку, снял панель куда аккумулятор вставлялся, он был припаян к плате четырех пиновым разъемом. Добравшись до платы начал в яндекспоиске искать схему этой зарядки, но не нашел ничего подобного. Тогда основываясь на свой опыт начал колдовать над платой.

Удалось найти схему распиновки контактов на аккумуляторной батарее шурика MAKITA. Выяснилось что 4 пина на плате: 1. + зарядки 2. термопрерыватель 3. — зарядного 4. терморезистор 18к. Распиновку начинал от угла платы. Подключаю все как положено, с 2 пина кидаю перемычку на минус, а между 4 пином и минусом ставлю постоянный резистор на 20к.

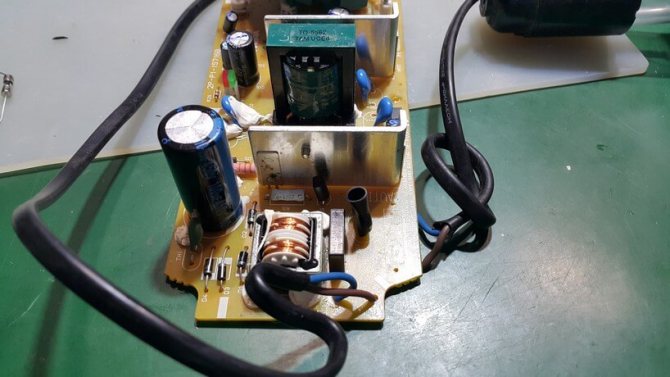

Плата Makita. Обман включенного аккумулятора

Включаю плату к сети 220В. Загорелся индикатор красным цветом, что сигнализирует о заряде аккумулятора. К плюсу и минусу подключаю клеммы мультиметра, на выходе 27В. Начал искать почему такое высокое напряжение. Рассмотрев обвязку вокруг оптопары, выяснил что ограничение напряжения задается через стабилитрон, работающий в режиме пробоя. В родной схеме стабилитрон стоит на 24В, заменив его на пару из 9,1В и 5,1В на выходе установилось 14,56В, что вполне допустимо для зарядки автомобильных аккумуляторов.

На выходе Makita 14,55В

Казалось бы на этом все, переделка закончилась. Отснял уже видео и выложил на ютуб его, что бы ребята могли повторить за мной.

Но случилось следующее, испытывая зарядку нагрузил ее на лампу 12В 100Вт и через 5 минут блок ущел в защиту. На выходе напряжение 1В

Начал разбираться как устроенна защита, немного доработал ее и прорисовал следующую схему.

На инвертирующий вход с помощью делителя на резисторах выставил напряжение 0,25В, а от процессора дорожку перерезал. Когда падение на шунте 2*0,2Ом доходит до этого порога, на выходе Оу появится постоянное напряжение и через диод напряжение пойдет на оптопару. Схема работает в режиме ограничения тока.

Ну на этом схема окончательно переделана и зарядка заработала как положено. Аккумуляторы отлично заряжаются

Что бы не пропустить последние обновления в мастерской, подписывайтесь на обновления в Вконтакте или Одноклассниках, так же можно подписаться на обновления по электронной почте в колонке справа

Не хочется вникать в рутины радиоэлектроники? Рекомендую обратить внимание на предложения наших китайских друзей. За вполне приемлемую цену можно приобрести довольно таки качественные зарядные устройства

Простенькое зарядное устройство с светодиодным индикатором зарядки, зеленый батарея заряжается, красный батарея заряжена.

Есть защита от короткого замыкания, есть защита от переполюсовки. Отлично подойдет для зарядки Мото АКБ емкостью до 20Ач, АКБ 9Ач зарядит за 7 часов, 20Ач — за 16 часов. Цена на это зарядное всего 403 рубля,доставка бесплатна

Стандартные и индивидуальные характеристики зарядного устройства

1. Зарядные устройства марки «Интерскол» используют трансиверы с повышенной проводимостью. Их максимальная токовая нагрузка доходит до 6 А, а в новых моделях и выше. В стандартном зарядном устройстве шуруповёрта «Интерскол» используется двухканальная микросхема, конденсаторы на 3 пФ, импульсные транзисторы и тетроды открытого типа. Проводимость тока достигает 6 мкА, при средней энергоёмкости аккумулятора 12 мАч.
2. Довольно часто российский использует схему зарядки аккумулятора с транзисторами типа IRLML 2230. В этом случае в зарядных устройствах на 18 В применяют микросхему трёхканального типа и конденсаторы с ёмкостью 2 пФ, которые хорошо переносят сетевые нагрузки. Показатель проводимости при этом достигает 4 мкА. При выборе шуруповёрта нужно учитывать его мощность, которая влияет на его срок эксплуатации. Чем выше показатель мощности, тем дольше проработает инструмент.

Стандартная схема зарядного устройства для шуруповёртов на 18 вольт

Практически все шуруповёрты работают от аккумуляторов. Средняя ёмкость аккумулятора — 12 мАч. А для того, чтобы он всегда находился в рабочем состоянии, нужна постоянная подзарядка. Для этого необходимо зарядное устройство, характерное для каждого типа аккумуляторов. Однако они сильно различаются по своим характеристикам.

В настоящее время выпускают модели на 12–18 В. Также стоит отметить, что производители используют разные компоненты для зарядных устройств различных моделей. Чтобы разобраться с этим, вы должны ознакомиться со стандартной схемой этих зарядных устройств.

Элементы блока питания

Аккумулятор является самой дорогостоящей частью шуруповёрта и составляет примерно 70% от всей стоимости инструмента. При выходе его из строя придётся тратиться на приобретение практически нового шуруповёрта. Но если есть определённые навыки и знания вы можете самостоятельно исправить поломку. Для этого нужны определённые знания об особенностях и строении аккумулятора или зарядного устройства.

Все элементы шуруповёрта, как правило, имеют стандартные характеристики и размеры. Их основным отличием является величина энергоёмкости, которая измеряется в А/ч (ампер/час). Ёмкость указывают на каждом элементе блока питания (их называют «банками»).

«Банки» бывают: литий — ионные, никель — кадмиевые и никель — металл — гидридные. Напряжение первого вида — 3,6 В, другие имеют напряжение — 1,2 В.

Неисправность аккумулятора определяется мультиметром. Он определит, какая из «банок» вышла из строя.

Текст видео

Простой способ переделки зарядного устройства Makita DC1414T — 2 часть видео. В первой части, переупаковка на Li-Ion батареи шуруповерта Makita 6280D. Стабилитроны на напряжение стабилизации 15 В: КС515А, Д815Е, 1N4744A, BZG04-15, Прошу к просмотру!

Контроллер заряда 2 шт. лот 3S/4S 12,6 В 16,8 В 15A BMS https://got.by/1dk67a

Набор стабилитронов 140 шт. от 3,3V до 30V по 10 шт. https://got.by/3juapx

4 шт. лот аккумуляторы высокотоковые INR18650-25R #18650, емкость 2500 мАч 20A https://got.by/3fewzz

6 шт. лот, аккумуляторы высокотоковые INR18650-25R 18650 2500 мАч 20A https://got.by/3e0k4u

Мини IR термометр DT8220 ЖК дисплей, от -50 ℃ до 220 ℃, Точность: ± 2% https://got.by/356jo0

Цифровой мультиметр RICHMETERS RM109 True-RMS https://got.by/2av4vl

Токовые клещи mini UNI-T UT210e True RMS https://got.by/2av4tu

VariCore V40 зарядное устройство 18650 https://got.by/3jtxrg

Зарядное устройство Liitokala lii500 3.7 В/1.2 В AA/AAA 18650/26650/16340/14500/10440/18500 https://got.by/3jtw9e

Opus BT-C3100 V2.2 зарядное устройство с тестированием: ёмкость, внутреннее сопротивление https://got.by/3h9a0i

Индикаторы уровня заряда батареи https://got.by/345itj

Зарядное устройство для Li-Ion батарей 4S 16,8V 2,5A https://got.by/1kv6re

Зарядное устройство для Li-Ion батарей 5S 21V 1,2A https://got.by/1s4xxs

Электронная нагрузка Atorch 200 В 20A 150 Вт, тестер ёмкости батарей 12V, 24V, 48V https://got.by/2lau96

Провода в силиконовой изоляции — чёрный 5 м, красный 5 м https://got.by/2lau3j

Набор прецизионных отверток 53in1 JAKEMY JM-8127 https://got.by/3fewxn

Паяльная станция KIT набор HAKKO T12 https://got.by/276grr Жала для паяльников Hakko T12 — BC2 K BL B2 https://got.by/276f6e

Портативный паяльник Mini TS80 https://got.by/3a7k82

Жаропрочная полиамидная клейкая лента 20 мм х 30 м https://got.by/1kw8hz

Оловоотсос, удаление припоя https://got.by/3ff089

Припой 60х40%, 100 г, диаметр: 0,5/0,6/0,8/1/1,2/1,5/2,0 мм, флюс 2.0% https://got.by/3fewc9

Припой 60х40%, флюс 2%, вес 100 г, температура плавления 190°C https://got.by/3a7kvl

Оплётка для снятия припоя, длина 1,5 м, ширина 1,5 мм, 2 мм, 3,5 мм https://got.by/3aws5z

Лупа 3-я рука с подсветкой https://got.by/1c8tq2

Паяльная паста XG-Z40 Sn63/Pb37 25-45 um https://got.by/252ou1

Флюс для пайки NC-559-ASM-UV + Иглы https://got.by/252p97

Глобальная версия фитнес браслет Xiaomi Mi Band 3 https://got.by/3g9my1

Звук в видео BOYA BY-M1 Петличный конденсаторный микрофон https://got.by/0oxwi. Тест
https://youtu.be/2iwywTj9slQ

Теплоизолирующий коврик для пайки до 500°С https://got.by/3ff2yn

Освещение в студии:

Прожектор 12 В

, в нём светодиодная линейка 10 шт. 50 см DC12V 36 сверх яркий светодиод SMD7020 5 Вт https://got.by/285x7g

Светодиодная лента 5 м 300 LED 12V SMD5730 https://got.by/2av4az

Если ссылка на товар не рабочая, пожалуйста сообщите мне в комментариях.

Источник: www.youtube.com

Ремонт аккумулятора своими руками

Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.

Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером. Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя. Такие элементы необходимо заменить.

С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В. Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья. Ремонт (восстановление или замену) можно произвести двумя способами.

1. Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
2. Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

1. Аккумуляторная батарея.
2. Регулятор оборотов.
3. Кнопка включения.
4. Электродвигатель.
5. Редуктор.
6. Патрон.

Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем. Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда – нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Важно! Ток, который требуется шуруповерту для работы, зависит от нагрузки. На холостом ходу ток минимален и значительно увеличивается при пуске или при затягивании шурупа.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

• светодиодный драйвер;
• электронный трансформатор для питания галогенных ламп низкого напряжения;
• зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Не рекомендуется рассматривать варианты использования родного комплектного зарядного устройства или блоков питания для ноутбуков. Такие БП не в состоянии выдать ток, требуемый для нормальной работы инструмента.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром.

Замена необходимых элементов цепи

Для ремонта аккумулятора для шуруповёрта потребуется запасная аккумуляторная батарея, из которой, можно позаимствовать нужные детали или покупка новых элементов цепи. Новые «банки» должны соответствовать необходимым параметрам. Для их замены потребуется паяльник, олово, канифоль или флюс.

1. Распаяйте соединения неисправных деталей и установите на их место новые. Не допускайте при этом их перегрева, который может привести к порче аккумулятора. Для этого постарайтесь выполнить быструю пайку без промедлений. В процессе пайки можете охлаждать её прикосновением руки, при отключённом напряжении.
2. Выполняйте соединения родными пластинами (можно медными), иначе перегрев проводов может привести в работу необходимый термистор, который контролирует нагрев и отключает систему зарядки. При подключении не забывайте соблюдать полярность. Минус предыдущего элемента при последовательном соединении присоединяется к плюсу следующего.
3. Выровняйте потенциал элементов цепи. Он различается практически на всех «банках». Для этого поставьте аккумулятор заряжаться на всю ночь, а потом на сутки оставьте для остывания. После чего, измерьте напряжение элементов. Показатели должны быть очень близки к номиналу.
4. Вставьте аккумуляторную батарею в шуруповёрт и дайте на него максимальную нагрузку до полной разрядки. Сделайте два полных разрядных цикла. Результат даст полное представление об эффективности ремонтных работ.

Универсальный зарядник своими руками

Чтобы зарядить аккумуляторное устройство, можно сделать самодельную зарядку, питающуюся от USB-источника. Необходимые компоненты для этого: розетка, USB-зарядка, 10 амперный предохранитель, необходимые разъёмы, краска, изолента и скотч. Для этого нужно:

1. Разобрать шуруповёрт на детали и отрезать верхний корпус от ручки ножом.
2. Сделать отверстие для предохранителя сбоку от ручки. Соединить провод с предохранителем и вмонтировать в ручку агрегата.
3. Зафиксировать предохранитель клеем или термопистолетом. Корпус обмотать скотчем и присоединить конструкцию к разъёму батареи. Провода монтируются вверху шуруповёрта. Инструмент собирается и обматывается изолентой. После чего корпус отшлифовывается, покрывается краской и полученное устройство заряжается.

Как видите, этот процесс не займёт много времени и не будет слишком разорителен для вашего семейного бюджета.
