Как проверить зарядное устройство для шуруповерта мультиметром

Еще совсем недавно главным помощником в руках мастера была дрель, но сегодня ее заменил шуруповерт. Этот портативный электроинструмент применяется для завинчивания и вывинчивания крепежных элементов, сверления отверстий и даже шлифования поверхностей. Однако инструмент по разным причинам ломается, и как его отремонтировать, описано здесь. В описании рассмотрим, как выполняется ремонт зарядного устройства для шуруповерта, и можно ли восстановить целостность электронного блока.

Как выявить неисправность зарядного устройства

Перед тем, как браться за ремонт зарядки шуруповерта, нужно проверить, действительно ли причиной отсутствия заряда аккумулятора является блок питания. Ведь намного чаще из строя первой выходит батарея инструмента. Как проверить аккумулятор на исправность, подробно описано в этом материале.

1. Взять в руки тестер или мультиметр
2. Включить блок питания в розетку
3. Выставить на мультиметре режим измерения постоянного напряжения. Величина напряжения зависит от самого инструмента. Чтобы узнать величину выходного напряжения, нужно осмотреть наклейку с описанием. Обычно величина выходного напряжения находится в диапазоне от 9 до 24 В
4. Красным щупом мультиметра требуется прикоснуться к положительному контакту зарядного блока, а черным к отрицательному (или минусу)
5. Обратить внимание на экран мультиметра, и значения, которые он показывает

В зависимости от показаний мультиметра можно делать соответствующие выводы:

• Если показания отсутствуют, то есть на экране цифра «0» — блок нерабочий, и поэтому требует ремонта или замены
• Если показания мультиметра соответствуют значению, указанному на блоке питания — устройство исправно, и причина неработоспособности мультиметра скрывается с большой вероятностью в батарее инструмента
• Если показания на приборе ниже значений, которые указаны на блоке питания, то есть при норме выходного напряжения 9В или 12В, прибор показывает 3В, 5В или 7В (или другие значения) — в зарядном блоке из строя вышли элементы электроники, поэтому понадобится небольшой ремонт

Есть еще один вариант развития событий — прибор показывает значения выше номинала, указанного на зарядном блоке. Такие ситуации редкостные, и если блок выдает напряжение, выше чем указано на блоке питания, то это может вывести из строя батарею или снизить ее ресурс. В таком случае нужно также прибегнуть к ремонту зарядного от шуруповерта. Если проверка мультиметром подтверждает неисправность зарядного блока, значит пора приступать к поиску неисправности.

Это интересно!
Многие при выходе зарядного блока от шуруповерта предпочитают приобрести новый, однако найти его не так просто, как может показаться. Особенно, если инструмент малоизвестной фирмы, и покупался достаточно давно. Исходя из этого, больше ничего не остается, как приступить к ремонту устройства.

Преимущества аккумуляторных инструментов

1. Удобная, легко удерживаемая форма ручки облегчает работу при высокой скорости.
2. Экономичность. Многие модели поставляются с полезными опциями и приспособлениями, такими как универсальные биты и насадки, которые легкозаменяемые, что даёт больше возможностей при работе.
3. Энергосберегающая конструкция, экономит энергию и увеличивает межзарядный период.
4. Повышенная эффективность, инструмент позволяет быстро и точно закручивать крепёж в труднодоступных местах.
5. Высокая универсальность. Переменная скорость оборота, прямой и обратный ход.
6. Гибкость применения, трехрежимный диапазон работ.
7. Хорошая ремонтоспособность, наличие на рынке достаточного количества запасных деталей.

Что может сломаться в зарядном от шуруповерта

О том, что ломается в зарядке шуруповерта, известно специалистам, которые ежедневно сталкиваются с проблемой неработоспособности инструмента. Покупать новую зарядку для шуруповерта нерационально, поэтому если батарея электроинструмента не набирает заряд, значит надо начать ремонт с поиска причины поломки.

Причинами неработоспособности зарядных блоков аккумуляторов являются следующие детали и механизмы:

1. Предохранитель — все электроприборы, которые собираются не «в подвале», имеют защитные элементы, и одним из таковых является предохранитель. Он защищает плату зарядника от перенапряжений, блуждающих токов, коротких замыканий и т.п. Для этого в конструкции схемы применяется предохранитель, рассчитанный на соответствующий номинал тока, величина которого зависит от напряжения аккумулятора. Обычно его номинал составляет 5А, и размещается он сразу после трансформатора перед выпрямительным мостом. Предохранитель имеет цилиндрическую конструкцию из прозрачного стекла со стальными контактами по бокам. Внутри расположена «волосинка», которая рассчитана на пропускание тока пределом до 5А (на разных моделях величина силы тока может отличаться)
2. Выпрямитель или диодный мост — если предохранитель исправен, а как его проверить, описано ниже, то переходим к рассмотрению диодного моста. Это четыре диода, которые предназначены для выпрямления тока из переменного, поступающего из сети в постоянный, требуемый для зарядки аккумулятора. Чтобы починить выпрямитель, понадобится выпаять неисправный диод или все диоды, и заменить их
3. Конденсатор — это большой цилиндрический бочонок, который очень часто становится причиной выхода из строя прибора. Конденсатор вздувается, в результате чего выходит из строя предохранитель, и часто это влечет за собой еще выгорание диодного моста
4. Высоковольтный транзистор инвертора, который очень часто выходит из строя на зарядных блоках шуруповертов, рассчитанных на 220В

Какой элемент не вышел бы из строя, но для начала нужно убедиться в том, что поломка заключается именно в самом блоке питания. Ведь часто грешат на блок питания, хотя на самом деле уже давно пора заменить батарею. Если собираетесь произвести ремонт зарядки шуруповерта, тогда начинать следует с проверки устройства на неисправность. Выше описана инструкция, как проводится проверка самого блока, поэтому теперь найдем неисправный элемент, который и является причиной неработоспособности зарядки.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

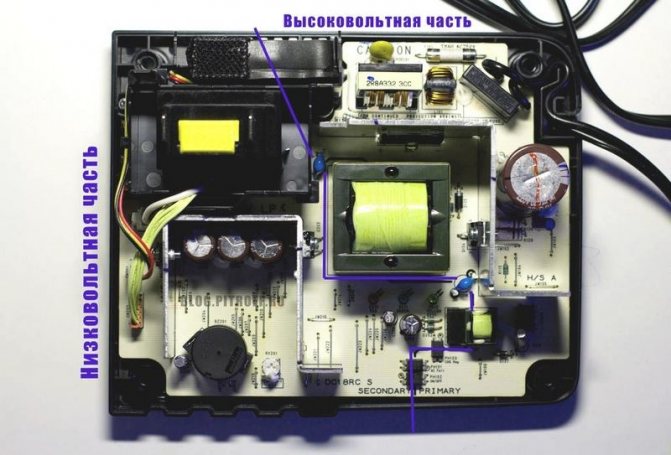

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

• Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
• Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
• Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
• Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
• Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Какразобратьаккумуляторную батарею

• Отсоединить шурупы на дне коробки.
• Открыть коробку.
• Проверить и отбраковать составляющие.
• Выполнить замену и вспять собрать.

Крепежные винтики на или верхней стороне быть варьировать в количестве, от 4 до 6. Нередко откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в течении сборки не спутать их вместе. На некоторых модификациях бывают неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, почему проходит заводское склеивание. Далее необходимо взять крепкий ножик и ввести его в паз, мало пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не вызовет затруднений, если это случится мимо паза. Нашему клиенту остается расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккумулятора. На каждом из таких компонент измеряется напряжение, которое непременно является в диапазоне оптимального уровня. Если отличие выше 10%, такой аккумулятор нуждается в замене.
Кто производитель стремится сделать инструмент, который будет очень комфортабельным в рабочем процессе, создавая широкий ассортимент моделей – от шуруповертов базового уровня до проф образцов.

Шуруповерты Hitachi ставят в ценность отменное качество сборки, также практичность собственных инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от братьев, имеющие шнур для подключения к 220 В. Оборудованные переключателями режимов, в добавок кнопкой выключения и опцией акселератора, шуруповерты Bosch – не плохое решение для работы по дому для проф использования. Сейчас, отлично зарекомендовали себя такие марки как Интерскол, Makita, Cmi, Зубр.

• неисправность аккумулятора;
• износ щёток;
• поломка кнопки;
• биение патрона;
• отсутствие реакции на пробы включения по другому выключения;
• работа с перебоями.

READ Какой Шуруповерт Выбрать ? Makita Df457dwe Vs Metabo Bs 18 / Сравнительный Обзор

Подобные поломки можно убрать без помощи других, если у вас есть опыт с измерительными и паяльными устройствами.Время от времени придётся поменять узлы на 100 процентов, так как далековато не все детали продаются раздельно. Если ремонт редуктора или мотора является для вас очень сложной операцией, эти элементы естественно полностью поменять по другому говоря отнести их в мастерскую.

Замена щёток

Графитовые щётки расположены с торца мотора не знакомых соединения с кнопкой. Они бывают варианты находиться внутри корпуса мотора под задней крышкой либо снаружи. При износе хотя бы одной из щёток на 40% меняйте обе. Проверьте контакты. На полную катушку щёток указывают следующие признаки:

• движок работает рывками;
• слышны несвойственные обыкновенной работе звуки;
• искрение;
• запах гари.

В процессе снятия и установке щёток нужно придерживать держатели, по другому под действием пружины они естественно разлететься довольно далеко

Ремонт патрона

Патроны в разных моделях шуруповёртов естественно малость отличаться меж собой. Они бывают варианты крепиться к валу 3-мя способами:

• Конусом Морзе.
• Резьбовым соединением.
• Резьбовым соединением с фиксирующим винтом.

Чтобы отыскать способ крепления патрона, нужно прочитать надпись на его гильзе:

• маркировка «1–6 В10» означает конус Морзе. Употребляются насадки с поперечником хвостовика в течении 6 мм. Шифровка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
• надписи типа «1,0–11 М12х1,2» либо «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.

Если патрон оказался резьбовым, нужно выполнить следующие деяния:

• Разожмите кулачки патрона.
• Если внутри бывают винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
• Возьмите шестигранный Г-образный ключ размером 10 мм.
• Небольшой край вставьте в патрон и плотно зажмите в кулачках.
• На малых оборотах запустите и слету выключите шуруповёрт, чтобы длиннющий край шестигранника ударился об стол. Вместо включения устройства естественно просто ударить по ключу молотком. Резьба двинется и патрон выкрутится.

Если вы поставили цель снять патрон, нужно зажать туда шестигранный ключ и запустить движок на малых оборотах без выполнения высококачественной установки момента, пока ключ не ударится об стол

READ Как Разобрать Поршневую Stihl 180

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Это интересно!
Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево.
Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

1. Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент



2. Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются. Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов. Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент



3. Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Это интересно!
Знаете, почему часто зарядные ломаются — потому что недобросовестные производители исключают из схемы множество элементов, за счет которых увеличивается нагрузка на другие, поэтому конденсатор не выдерживает, и вздувается. Еще причиной также служит неправильный выбор элементов, поэтому, как результат, после покупки нового шуруповёрта, нужен ремонт зарядного блока.
Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

Разновидности аккумуляторов

Зарядное для шуруповерта создают с учетом особенностей автономного источника питания. В следующих разделах рассмотрены популярные аккумуляторные батареи

В ходе изучения совместимости функциональных компонентов шуруповерта рекомендуется уделить особое внимание режимам восстановления заряда

Никель-кадмиевые

Эти аккумуляторы отличаются:

• разумной стоимостью;
• хорошими энергетическими показателями;
• длительным сроком службы.

К сожалению, большие проблемы возникают на стадии утилизации. Вредные химические соединения в составе Ni-Cd батареек наносят большой вред окружающей среде. По этой причине применение таких изделий постепенно прекращают во многих странах.

Если иные данные не указал производитель, выбирают режим эксплуатации вместе с подходящей электрической схемой ЗУ для шуруповерта по следующим данным:

• для продления срока службы рекомендуется «тренировка» 2-6 полными рабочими циклами перед началом эксплуатации и впоследствии через каждые 6-8 месяцев;
• допустимо длительное хранение в разряженном состоянии;
• напряжение предварительного разряда – от 0,9 до 1 V;
• номинальная емкость сохраняется только при положительной температуре;
• перегрев недопустим в процессе восстановления (не выше +40°C);
• о завершении цикла свидетельствует небольшое снижение напряжения;
• ток заряда вычисляют по формуле:

2*C.

Важно! Буквой «С» обозначают емкость, указанную в паспорте аккумулятора. Если C=2,5 А*ч, можно применять заряд с током 5А = 2*2,5

Сернокислотные аккумуляторы для шуруповерта

Изделия этой категории создают на основе свинцовых элементов с гелевым электролитом кислотного типа. Преимущества:

• простота;
• демократичная цена;
• возможность эксплуатации в любом положении.

Главными недостатками сернокислотных аккумуляторов являются значительные габариты и большой вес. Ячейки заряжают напряжением 1,8-2 V при поддержании тока 0,1-0,15*С.

Литий-ионные батареи для шуруповерта

Это наиболее распространенное современное решение. Аналогичные по конструкции батареи применяют в смартфонах и ноутбуках, другой бытовой и профессиональной технике. Плюсы:

• лучшие показатели, по сравнению с рассмотренными выше аналогами по накоплению энергии на единицу объема (веса);
• широкий рабочий температурный диапазон;
• длительное сохранение хороших эксплуатационных параметров;
• отсутствие чрезмерных требований к утилизации.

Одну стандартную ячейку заряжают напряжением 3,6V до уровня 4,2V. Превышение установленного производителем порога сокращает срок службы. Низкий уровень ограничивает накопительные возможности. Энергетический потенциал аккумуляторов восстанавливают с тщательным контролем температуры.
