Как проверить емкость аккумулятора 18650 мультиметром

Существуют разные АКБ, поэтому и подход к измерению параметров индивидуален. 18650 — это обозначение самого востребованного Li-Ion аккумулятора, габариты которого немного больше стандартной пальчиковой батарейки (18×65 мм). Все что относится к АКБ 18650, применимо и к иным литий-ионным батареям!

Типовой размер этих аккумуляторов часто используется в небольших фонариках, лазерах, разной электронике. Из компонентов 18650 собраны АКБ ноутбуков, некоторых шуруповёртов и даже электрических автомобилей. Удивительно, насколько этот аккумулятор полезный и мощный. Далеко не каждый специалист умеет правильно определять емкость аккумуляторной батареи 18650. Поэтому в интернете так много статей на тему проверки емкостных характеристик.

Проверка емкости аккумулятора 18650

Емкость считается одной из самых основных характеристик для любого перезаряжаемого элемента питания. И АКБ 18650 не считается исключением. Многие изготовители выделяют номинальную емкость на корпусном покрытии батареи, при этом в основном эта хар-ка завышается.

Для того чтобы проверить емкость аккумулятора 18650 применяются как специальные измерительные девайсы, так и простые самодельные устройства. Итак, подробнее о проверке работоспособности АКБ:

• Можно определить примерную реальную емкость, просто заряжая АКБ известным током. Чаще всего ток заряда указывается в хар-ках зарядника. Если для полноценной подзарядки батареи током 100мА требуется 34 часа, то перемножив эти два значения, можно прийти к выводу, что емкость такого аккумулятора соответствует 3400 mAh. Не забывайте, что полученные данные являются неточными, ведь все упирается в алгоритм работы ЗУ.
• Существует еще более быстрый и точный метод изменения емкости у АКБ 18650, требующий денежных затрат. Для выполнения манипуляции, нужно будет приобрести интеллектуальную зарядку. Такие ЗУ не только отобразят реальное напряжение емкость батареи, но и во многом упростят обслуживание аккумулятора.
• Третий способ определения емкости самый интересный. Чем меньше ток разряда, тем точнее показатели. Понадобится полностью заряженная батарея, часы, амперметр и, к примеру, фонарик. Наверняка АКБ 18650 была приобретена для его использования. Амперметр вам не нужен, если у вас есть спецификация с данными, сколько тока потребляет фонарик в определенном режиме яркости. Включите осветительный прибор и настройте минимальную яркость, амперметром измерьте ток и засеките время. Например, гаджет просветил 20 часов, поглощая ток 100 ма. 20 х 100 = 2000 мач. Увы, емкость аккумулятора оставляет желать лучшего, 2000 мач это немного.

Также необходимо выделить, что только известные организации, такие как Панасоник, Самсунг, Элджи указывают точную емкость АКБ. И то эти хар-ки при измерении могут отличаться от официально заявленных изготовителем на + — 50 mAh. А может и больше, если батарея окажется б/у или бракованной. Увы, такие аккумуляторы иногда реализуют на рынке, зато по низким расценкам.

А теперь разберем второй способ определения емкостных характеристик. Проверка 18650 через iMax B6. В первую очередь необходимо найти умную зарядку iMax B6. Главное ее преимущество, это универсальность и измерение емкостных характеристик у АКБ.

Измерение емкости аккумуляторов 18650 — процесс не быстрый. Сначала заряд до 100%, затем разряд в 0 с замером отданных ампер часов, потом необходимо ввести аккумулятор в режим хранения. О том как заряжать аккумулятор 18650 и каким током, читайте здесь.

Следующим шагом станет сборка балансировочной зарядки BMS на основе того же iMax B6, который позволяет заряжать сразу до шести АКБ, контролируя заряд каждой одновременно. Успех, но частичный. Проверять емкость аккумуляторных батарей, вам придется поштучно, потому что при проверке нескольких аккумуляторов сразу, можно получить лишь усредненные показатели. Однако этих данных будет достаточно для того чтобы понять, все ли в порядке с АКБ.

Важно! Измерения значений разных параметров с применением многофункционального измерителя выполняются, начиная с самого высокого диапазона. Это требуется для того, чтобы не сжечь внутренности девайса и не получить электрическую травму. В общем, никогда не стоит забывать о технике безопасности, так как ток может очень навредить любому человеку.

Виды батареек

Портативные элементы питания различаются как по принципу работы, так и по внешнему виду. Основные типы батареек:

• Пальчиковые (обозначение размера АА);
• Мизинчиковые (размер ААА);
• Большие цилиндрические (размером D);
• Средние цилиндрические (обозначаются С);
• Тип Крона (форма — параллелепипед);
• Плоские (форма — уплощенный параллелепипед).

Все цилиндрические типы накопителей заряда имеют рабочее напряжение от 1,2 до 1,6 вольт. Напряжение элементов типа Крона равно 9 В, а плоских 4,5 В. Работоспособность элемента зависит от нагрузки, к которой он подключен.

В маломощных приборах уменьшение вольтажа батарейки долго не сказывается на работоспособности, а в мощных, типа фотоаппаратов или электродвигателей, даже небольшое проседание напряжения вызовет отказ оборудования.

По типу внутреннего наполнения элементы питания также различаются. Выделяют такие виды:

• «Солевые», «сухие» — угольно-цинковые. Этот тип батареек наиболее дешевый, но быстрее всего разряжается и плохо работает в холодных условиях и с мощными нагрузками;
• HeavyDuty — хлоридно-цинковые, похожи на предыдущий тип, имеют чуть большую емкость;
• «Алкалиновые», щелочные — лучше работают при низких температурах и держат заряд при большом токе, но быстро разряжаются;
• С применением ртути — высокоемкие, их трудно быстро разрядить, однако из-за опасности ртути они вышли из употребления;
• С использованием серебра — медленно разряжаются и хорошо работают с мощной нагрузкой, но дорогие;
• Литиевые — имеют наивысшую ёмкость и наименьшую массу среди подобных. Долгий срок годности. Высокая цена.

Также все батареи делятся на два типа: первичные, то есть гальванические элементы и вторичные, то есть перезарядные или аккумуляторные. Первые обычно дешевле, но после использования их необходимо утилизировать. Вторые часто имеют меньшую емкость, более дороги, но могут быть перезаряжены зарядным устройством.

Что понадобится для проверки

Для проверки можно взять обычный и недорогой мультиметр. Устройство сочетает в себе амперметр, вольтметр и омметр, является универсальным. Также мастера иногда узнают емкость с помощью iMax и тестеров, ведь этими девайсами несложно пользоваться.

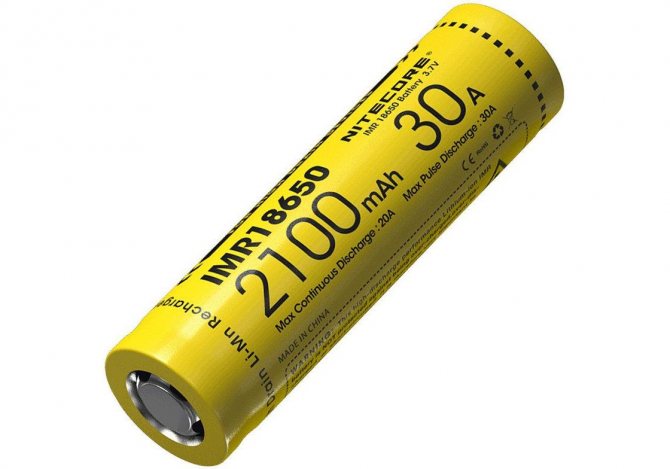

Какие параметры можно проверить при помощи мультиметра

С помощью данного девайса можно измерить емкость аккумулятора 18650, объем, напряжение между ее полюсами, внутреннего типа сопротивление, ток утечки. Конечно, многие считают, что мультиметр можно заменить тестером, но это не всегда так, каждый случай индивидуален.

Где купить АКБ с надежными гарантиями

Чтобы не заморачиваться, не проводить тесты и быть точно уверенным, что все рабочие характеристики, указанные в маркировке, соответствуют действительности, покупайте аккумуляторы 18650 у проверенных поставщиков. Компания Virtustec является не только магазином, но и мастерской по сборке, обслуживанию и ремонту аккумуляторов для любой электрической техники. Покупая АКБ у нас, вы получаете гарантии качества и не нуждаетесь в проверке рабочих показателей устройства. Кроме того, мы обеспечим вас русскоязычными инструкциями и проконсультируем по вопросам эксплуатации и ухода.

Как измерить напряжение

Многие люди используют аккумуляторные батареи, но напрочь забывают про такой параметр, как напряжение, что в итоге приводит к печальным последствиям, а точнее к поломке. Измерение напряжения посредством мультиметра выполняется следующим способом:

1. Измерительный девайс переводится в режим напряжения до 20 В;
2. Наконечники щупов крепятся к выводам питания;
3. Через пару секунд, напряжение аккумулятора можно посмотреть на экране, если этого не произошло, попробуйте повторить первые два шага снова.

Справка! Если на дисплее возле цифровых символов появился знак « — » то это значит, что при подключении зажимных деталей или щупов произошла «переполюсовка». Это не опасно, но для нормального функционирования измерителя, лучше не допускать таких ошибок. Не торопитесь при измерении напряжения, это и так недолгая процедура.

Механический мод для электронки

Литий-ионные аккумуляторы для вейпа разделяются на виды, в зависимости от материала катода:

1. Литий-кобальтовые LiCoO2.
2. Литий-марганцевые LiMnO2, LiMn2O4.
3. Литий-никелевые Li(NiCoMn)O2, Li(NiCoAl)O2.
4. Литий-железо-фосфатные LiFePO4.

• Литий-кобальтовые акб 18650 получили наибольшее распространение в бытовой электронике из-за невысокой цены. Обычно эти элементы маркируются как литий-ионные Li-Ion без конкретизации химического состава катода. До настоящего времени они были ограниченно применимы для вейпа из-за небольшого тока отдачи. Сейчас же разработаны ICR аккумуляторы, способные отдавать высокий ток, при этом сохраняя главное достоинство литий-кобальтовых акб — высокую ёмкость. Ярким примером может служить акб «шоколадка» — ICR 18650 LG HG2.
• Литий-марганцевые элементы уже дают заметно большой ток отдачи, чем литий-кобальтовые, но меньшую ёмкость. Эти элементы уже можно отнести к высокотоковым аккумуляторам 18650 для вейпа или шуруповертов.
• Литий-никель-марганцевые акб 18650 тоже считаются высокотоковыми. Их ёмкость даже выше, чем у литий-марганцевых.
• Литий-железо-фосфатные LiFePO4 аккумуляторы имеют меньшую ёмкость, но обладают множеством преимуществ: работа при низких температурах,
• высокое число циклов заряд-разряд (более 2000)
• достаточно стабильное напряжение во время разряда.
• высокая безопасность использования.

Все, указанные выше виды аккумуляторов 18650 для вейпа с разными типам катодов, изготавливаются по литий-ионной технологии.

Как измерить ёмкость

Измерить аккумуляторную батарейку мультиметром намного проще, чем другие. Однако далеко не каждый может это сделать с первого раза, возможно из-за страха неудачи. Для придания смелости и созданы различные схемы и рекомендации, которые свободны распространяются во всемирной паутине. Как проверить емкость аккумулятора 18650 мультиметром:

• аккумулятор требуется полностью наполнить энергией, затем подключить к нему нагрузку;
• После необходимо засечь время;
• В этот же момент к полюсам требуется подсоединить зажимные детали мультиметра, переключая его в измерительный диапазон до 20 Ватт. Эта манипуляция нужна для того, чтобы проследить за уровнем спада разности потенциалов.
• Фактического типа значение емкости находят, выполняя стандартный расчет: умножая ток, потребляемый нагрузкой, на время ее функционирования от полностью заряженной АКБ. Полученные данные выражаются в Ампер-часах (А*час, Ah).

Сейчас появилось много универсальных ЗУ 18650 с опцией определения емкости, они помогают с небольшой погрешностью (в зависимости от изготовителя) определить точную емкость таких АКБ. Модельные зарядники – одни из первых удобнейших микропроцессорных ЗУ, позволяющие протестировать практически все виды аккумуляторных батарей на емкость, единственное что также нужно соблюдать требование о минимизации соединений в цепочке подключения компонентов для снижения потерь и повышения точности.

В дополнение к модельным устройствам необходимо на силовые кабели выводить балансировочные для того чтобы характеристики снимались через них и применялся 4-х точечный способ тестирования. И также бренд играет немаловажную роль во всем этом. Ай Чарджер один из самых популярных производителей в силу того, что точность его девайсов и их стабильность довольно высока.

Важно! Выполняйте все манипуляции с литий-ионными АКБ в защитных очках. Не замыкайте «+» и «-» ячеек напрямую (без нагрузок). Не перезаряжайте и переразряжайте литиевые компоненты выше или ниже значений указанных в их официальной документации. Вся информация, указанная в этой статье несет информационный характер и не является инструкцией к работе.

Простое исследование вместительности

Емкость аккумулятора

Процедура интуитивно понятна по названию единицы. Вместительность энергетического носителя измеряется в амперах в час. Для небольших батареек пользуются более точным делением — их объем измеряется с миллиамперах в час. Перевести амперы в миллиамперы и наоборот очень просто:

• В первом случае значение умножают на одну тысячу.
• Во втором — делят на то же значение.

Логика операции ясна из физического смысла единицы. Указываемое число подразумевает величину ампер исходящего тока, которую устройство сможет обеспечить за час работы, при этом израсходовав весь заряд. Люди, не знающие физики, могут догадаться о необходимых действиях исходя из математического смысла. Количество ампер в час подразумевает силу тока, умноженную на время работы.

Используемое оборудование

В любом случае потребуются провода, ведь без них собрать электрическую цепь не получится. Обязательно нужно устройство, которое будет питаться от энергии аккумулятора, например, лампочка. Но так как для исследования необходим полный разряд, следует подобрать лампу с наибольшим энергопотреблением. Если найти такую не удалось, то можно подключить любой бытовой прибор. Хорошо подойдет небольшая морозильная камера.

Не получится обойтись и без измерительных приборов:

• часы;
• амперметр или вольтметр.

Предпочтительно найти амперметр, ведь при использовании вольтметра потребуется точно знать значения сопротивления. Лучше, если у автолюбителя будут оба устройства. При исследовании гелиевой батареи надо включить в цепь специальное реле, которое защитит устройство от полного разряда.

Выполняемые шаги

Первый шаг — это зарядка аккумулятора. Так как требуется найти целостный объем, устройство надо зарядить полностью. Затем собирается цепь. В нее включаются измерительные приборы, реле, если такая необходимость имеется, потребитель энергии. Часы надо также запитать от общей цепи, предварительно установив нулевые значения времени.

Когда электричество закончится, они отключатся, сохранив время работы системы. После этого ключ замыкают, а про цепь временно забывают. Нужно лишь заранее установить показания амперметра, то есть силу исходящего тока. Когда батарея разрядится, настанет время простой арифметики. Нужно взять калькулятор и умножить силу тока на время работы системы — это и есть искомое значение.

Его можно найти, сложив внешнее сопротивление сети со внутренним, относящимся к источнику тока. А также надо знать, чему равна ЭДС аккумулятора. После этого достаточно найти силу тока, разделив ЭДС на общее сопротивление. Полученное значение также надо умножить на время полного разряда.

Как проверить ток утечки

С утечкой редко кто сталкивается из пользователей, но все же такие случаи бывают. Ток утечки – опаснейший, нежелательный феномен для любого перезаряжаемого питания. Для проверки АКБ 18650 потребуется реостат и мультиметр. Зарядите аккумулятор, подключите реостат и выставите соответствующее сопротивление для получения необходимого тока. С помощью мультиметра снимите показатели во времени, разрядите АКБ и также снимите показания. Все данные занесите в таблицу, которую позднее нужно будет проанализировать на наличие просадки.

Обратите внимание! Для проверки также можно взять резистор, с этим приспособлением можно выполнить работу в два раза быстрее. но потребуется быть немного осторожнее. Если в аккумуляторной батарее не будет обнаружена проблема, на дисплее измерителя будет три нуля.

Вот вы и узнали, как проверить аккумуляторную батарейку мультиметром.

Как измерить заряд АКБ мультиметром и ничего не повредить внутри? Для того чтобы проверка прошла действительно успешно, а точнее без повреждения внутренностей, необходимо поставить правильный измерительный диапазон. Так, к примеру, при проверке разности потенциалов у 12-вольтовой батарейки, девайс переводят в диапазон до 20 В.

Есть ли отличия в проверке аккумуляторов для различных устройств

Для того чтобы узнать емкость аккумулятора 1865О, не обязательно бежать за мультиметром или дорогостоящим тестером, вычислить значение можно с помощью специальных инструментов и программного обеспечения. Каждый выбирает для себя подходящий вариант. Однако, видеоуроков больше на тему тестирования аккумуляторов с мультиметром. Если вы будете проверять АКБ для ноутбука или машины, действия вам придется выполнять практически одни и те же. Однако приспособления для измерения нужно использовать разные.

Емкость АКБ 18650 можно померить с помощью нагрузки или тестера. Чтобы вычислить емкость аккумулятора, придется действовать как с автомобильной батарейкой. Если вы знаете, как измерить емкость аккумулятора 18650 и расшифровать маркировку с цветом, то вы сможете контролировать эту важнейшую характеристику и вовремя ставить новый аккумулятор при снижении емкости до минимального установленного значения. Не зная, как правильно измерить емкость, можно долго АКБ использовать с низким значением, что негативно скажется на самой технике, которая зависима от аккумуляторной батареи.

Отличия в проверке работоспособности аккумуляторов для разных устройств есть, но не существенные. Самое важное, научиться мерить емкость АКБ правильно, тогда не будет возникать особых проблем в будущем. Ведь так или иначе, лучше выполнить профилактические работы, чем покупать новый элемент для замены.

Показатели мультиметра

Мультиметр – востребованный инструмент не только у автомобилиста. Он используется в любых сферах, где приходится проводить измерения тока: напряжения, сопротивления и его силы.
Его многофункциональность характеризуется тем, что в состав прибора входят следующее:

1. Вольтметр.
2. Амперметр.
3. Омметр.

Устройство компактное, его легко можно переносить и хранить в автомобиле. Благодаря постоянному использованию для проверки состояния АКБ, его можно поддерживать в рабочем состоянии на протяжении длительного времени.

Читать также: Как быстро разрядить аккумулятор шуруповерта

Существует несколько вариантов исполнения подобного прибора.

При его выборе рекомендуется обратить внимание на следующее:

1. Проводится измерение постоянного напряжения показателей в пределах от 0 до 200 мВ, а также 2 В, 20 В, 200 В, 1000 В.
2. Постоянный ток может измеряться в пределах 2 мА, 20 мА, 200 мА.
3. Переменное напряжение имеет разбег от 0 до 200 В, 750 В.
4. Сопротивление можно измерять в пределах от 0 до 200 Ом.

Существуют более сложные варианты исполнения мультиметра.

Контрольный замер

Ставим разряженный аккумулятор 18650 на заряд и ждём. Если по мере процесса заряда напряжение не может перейти отметку в 4 Вольта, значит отправляем сразу в мусорку, даже восстановить его не получится. В противном случае, это ещё ни о чём не говорит и мы продолжаем замер…

По ёмкости

По мере перехода за отметку 4В, смотрим на ёмкость. Если он меньше 200 мАЧ, значит его тоже можно смело утилизировать. У любого рабочего АКБ к 4-ём вольтам ёмкость уже должна перейти за 800 мач.

Если уж очень не хочется торопиться, то можно сделать полный разряд и снова поставить на зарядку. Если ёмкость во второй раз станет больше при переходе через границу в четыре вольта, значит можно повторять многократно и попробовать «раскачать» банку.

По проседании напряжения

Итак, наш подопытный заряжен до 4.2V, что дальше? Можно замерить внутреннее сопротивление теми же устройствами, что я называл выше. Если сопротивление внутреннее значительно выше, чем у подобных рабочих, значит тоже на свалку.

Нечем замерить внутреннее сопротивление? Значит применим Закон Ома для полной цепи. Подключаем небольшую нагрузку. Если напряжение сразу проседает ниже стандартного рабочего 3.6 В., значит тоже «ХАНА».

С помощью iMax

Про Аймакс и все фишки, которые он позволяет делать с батареями, мы писали в этом обзоре о iMax B6. Он может и ёмкость замерить самым правильным способом — непосредственно полным разрядом и зарядом. И может восстановить зарядкой малым током, плюс «раскачкой».

Учитывая плотное вхождение повсеместно разных АКБ в нашу жизнь, думаю стоит его один раз купить.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

При измерении напряжения уже полностью заряженного шуруповерта величина должна быть равной количеству банок умноженных на напряжение каждой батареи. Если же вам что-то непонятно, пишите мне!

Получение данных об актуальной емкости батареи Android в приложении AccuBattery

В Play Маркет доступно несколько приложений для анализа емкости батареи, однако самое популярное и точное (в сети можно найти сравнения результатов, полученных в программе и с помощью аппаратных измерителей емкости) — AccuBattery, доступное бесплатно (есть и Pro версия, но для нашей задачи она не обязательна).

1. После запуска приложения и нескольких приветственных экранов с информацией о его возможностях, на вкладке «Зарядка» проверьте, правильно ли приложение определило «Проектную ёмкость» (она же «паспортная емкость») вашего аккумулятора. Если нет, нажмите «Установите проектную емкость» и задайте правильное число.
2. Узнать емкость заводского аккумулятора можно из характеристик телефона в Интернете или с помощью ещё одного стороннего приложения: AIDA64 очень точно отображает паспортную емкость для смартфонов популярных марок (AccuBattery в этом аспекте может ошибаться).
3. После первого запуска пункт «Вычисленная ёмкость» (именно то, что нас интересует) будет пустым. Наша задача — набраться терпения и пользоваться телефоном. О том, что следует при этом учесть — далее, после рассматриваемых шагов.
4. Уже после первой зарядки вашего Android телефона, в пункте «Вычисленная ёмкость» появятся данные о емкости в мАч (mAh), рассчитанные на текущий момент времени. В дальнейшем, по мере продолжения отслеживания, эти данные будут корректироваться и становиться более точными.
5. Также по мере использования (не с первого дня) начнет заполняться график «Ёмкость батареи» внизу вкладки «Здоровье» в AccuBattery.

Это почти всё: если вам нужны более точные данные о ёмкости аккумулятора вашего Android телефона позвольте приложению собирать информацию в течение недели-двух. При этом следует учесть следующие нюансы:

• После установки приложения оно по умолчанию настраивается таким образом, что при достижении заряда 80% предлагает завершить зарядку (это может положительно сказаться на общем сроке службы аккумулятора).
• Одновременно с этим, большинство пользователей стараются не разряжать батарею до конца, так как знают о том, что это вредит Li-Ion/Li-Pol аккумуляторам.
• Первые два пункта (зарядка не до конца и после лишь частичного разряда) ведут к тому, что рассчитываемые данные о емкости оказываются менее точными.

Как поступить с этим — решать вам. Я рекомендую в течение недели заряжать телефон до 100% и разряжать до 20-30%, данные получаются относительно точными, а процесс будет щадящим для аккумулятора.
