Основные правила зарядки Li-ion аккумулятора 18650

Сложно найти область, где нет приборов, работающих на электрической энергии. Мобильные источники представляют аккумуляторы и одноразовые батарейки, питающие потребителя за счет превращения химической энергии в электрическую. Литий-ионные аккумуляторы представляют электронные пары с активными компонентами, содержащими соли лития. По форме аккумулятор напоминает одноразовую пальчиковую батарейку, но несколько большего размера, имеет сотни циклов зарядки, относится Li-ion аккумуляторам 18650.

Устройство li-ion аккумулятора 18650

Производство литий-ионных аккумуляторов основано на площадках компаний Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB. Другие фирмы покупают элементы, переупаковывают их, выдавая за собственную продукцию. Они еще и пишут на термоусадочной пленке недостоверную информацию об изделии. В настоящий момент нет литий-ионных аккумуляторов 18650 емкостью выше 3600 мА-ч.

Основное отличие аккумуляторов от батарей в возможности многократной перезарядки. Все батарейки рассчитаны на напряжение 1,5 В, у изделия li-ion на выходе 3,7 В. Форм фактор 18650 означает, литиевый аккумулятор длиной 65 мм, диаметром 18 мм.

Характеристики рабочего режима литиевого аккумулятора 18650:

• Максимальное напряжение 4,2 В, причем даже незначительная перезарядка значительно сокращает срок службы.
• Минимальное напряжение 2,75 В. При достижении 2,5 В требуются особые условия восстановления емкости, При напряжении на клеммах2,0 В заряд не восстанавливается.
• Минимальная рабочая температура -20 0 С. Зарядка при минусовой температуре не возможна.
• Максимальная температура +60 0 С. При более высокой температуре можно ожидать взрыва или загорания.
• Емкость измеряется Ампер/часах. Полностью заряженный аккумулятор емкостью 1 А/ч может выдать 1А тока в течение часа, 2 А продолжительностью 30 минут или 15 А на протяжении 4 минут.

Рекомендации специалистов

Специалисты рекомендуют ответственно отнестись к процессу зарядки и разрядки батареи. От этого зависит ее долговечность. Разряжать батарею полностью и заряжать ее до 100% не стоит. Лучше ограничить процесс зарядки до уровня 90%. Однако периодически (раз в три месяца) можно проводить полную разрядку и полную зарядку аккумулятора. Это необходимо для выполнения калибровки контроллера.

Хранить батарею можно достаточно долго. Для этого нужно ее зарядить на 50%. В таком состоянии она может находиться около месяца. При этом в помещении не должно быть слишком жарко или слишком холодно. Идеальными условиями считается удержание температуры на уровне 15 ºС.

Рассмотрев, как заряжать аккумулятор 18650, можно правильно обслуживать и эксплуатировать батарею. В этом случае срок ее использования будет значительно дольше.

Контроллер заряда li-ion аккумулятора 18650

Основные производители выпускают стандартные литиевые аккумуляторы 18650 без защитной платы. Этот контроллер, выполненный в виде электронной схемы, устанавливают сверху на корпус, несколько удлиняя его. Плата располагается перед отрицательной клеммой, защищает АКБ от КЗ, перезаряда, переразряда. Собирается защита в Китае. Есть приборы хорошего качества, встречается откровенное надувательство – недостоверная информация, емкость 9 000А/ч. После установки защиты корпус помещается в термоусадочную пленку с надписями. За счет дополнительной конструкции корпус становится длиннее и толще, может не поместиться в предназначенное гнездо. Типоразмер его может быть 18700, увеличиться за счет дополнительных действий. Если аккумулятор 18650 используется для создания батареи в 12 В, в которой предусмотрен общий контроллер заряда, прерыватели на отдельных Li -ion элементах не нужны.

Целью защиты является обеспечение работы источника энергии в заданных параметрах. При зарядке простым ЗУ защита не допустит перезаряда и вовремя отключит питание, если литиевый аккумулятор 18650 сел до напряжения 2,7 В.

Общая характеристика

Сегодня применяется множество типоразмеров и видов батарей. Одним из наиболее востребованных является аккумулятор типа 18650. Он имеет цилиндрическую форму. Внешне такая батарея напоминает пальчиковые аккумуляторы. Только представленный вид немного больше по габаритам, чем привычные устройства.

В ходе эксплуатации обязательно возникает вопрос о том, как заряжать аккумулятор 18650. Это несложная процедура. Однако отнестись к ней нужно со всей ответственностью. От правильности проведения зарядки зависит долговечность применения батареи.

Аккумуляторы представленного типа применяются сегодня для питания ноутбуков, а также электронных сигарет. Это сделало представленный типоразмер популярным. Также подобные аккумуляторы устанавливают в фонарики и лазерные указки. Чаще всего представленные приборы выпускают литий-ионного типа. Этот вид аккумуляторов доказал свою эффективность и простоту при эксплуатации.

Маркировка литиевых аккумуляторов18650

На поверхности корпуса аккумулятора нанесена маркировка. Здесь можно найти полную информацию о технических свойствах. Кроме даты изготовления, срока годности и бренда производителя, зашифровано устройство литиевых аккумуляторов 18650, и связанные с этим аспектом потребительские качества.

1. ICR – катод литий-кобальтовый. Аккумулятор обладает высокой емкостью, но рассчитан на небольшие токи потребления. Используют в ноутбуках, видеокамерах и подобной длительно работающей технике с небольшим потреблением энергии.
2. IMR – катод литий-марганцевый. Обладает способностью выдавать большие токи, выдерживает разрядку до 2,5 а/ч.
3. INR – катод из никелатов. Обеспечивает высокие токи, выдерживают разряд до 2,5 В.
4. NCR – специфическая маркировка компании Panasonic. По свойствам аккумулятор идентичен IMR. Используются никелаты, соли кобальта, окись алюминия.

Позиции 2,3,4 называют «высокотоковыми», их используют для фонарей, биноклей, фотоаппаратов.

Литий-феррофосфатные аккумуляторы обладают способностью работать при глубоком минусе, восстанавливаются при глубоком разряде. Недооценены на рынке.

По маркировке можно определить, это литиевый заряжаемый аккумулятор буквы – I R. Если есть буквы C/M/F – известен материал катода. Будет указана емкость, обозначенная mA/h. Дата выпуска и срок годности расположены в разных местах.

Следует знать, нет у производителей литиевых многозарядных батарей изделий емкостью больше 3 600 мА/ч. Для того чтобы отремонтировать батарею ноутбука или собрать новую нужно приобретать аккумуляторы без защиты. Для использования в единичном экземпляре нужно покупать элементы с защитой.

Тип батареи 18650

Выделяют три основных варианта это:

• Литий-железо-фосфатные, еще их называют феррофосфатные, так же LFP, LiFePO4, IFR. (Lithium Iron Phosphate).
• Литий-марганцевые (Lithium Manganese Oxide). Они же IMR, LiMn2O4, NMC, LiNiMnCoO2, LiMnO2, INR. Высоко токовые.
• Литий-кобальтовые (Lithium Cobalt Oxide). К ним относят LiCoO2, NCR, ICR. Имеют высокую емкость.

Первый

Считается наиболее безопасным. Их работа достаточно стабильна и с высоким КПД. Имеют железо фосфатный катод. Это говорит о том, что у нее нулевая токсичность. Батарея терпима к высоким температурам.

Аккумулятор 18650 не имеет контроллер заряда. При сильной деформации корпуса данные батареи могут взорваться или воспламенится. Это бывает в очень редких случаях. 18650 слабо чувствительны к некорректной работе. Например, снижению сопротивления.

Второй

Достаточно востребован потребителем. Проявляют себя как стабильно работающие элементы питания. Многие производители пишут, что вариант №2 18650 безопасен. Но на самом деле это не совсем так. У них нет контроллера заряда.

Основным плюсом подобных аккумуляторов является работа с низким сопротивлением длительное время. По сравнению с кобальтовым типом марганцевые служат дольше. Емкость и сила тока у них сбалансированы. Максимальный ток зарядки равен 4,2 вольта. Не стоит пренебрегать силой тока, от этого может ухудшится батарея и произойти взрыв. Уровень тока влияет на время подзарядки.

Выдерживают разряд в 2,5 вольта. Анод выполнен из графита. При маленьком сопротивлении и высоком токе может выходить газ. Данные батареи являются достаточно качественными и рекомендуются в повсеместном использовании.

Третий

Имеет самую большую емкость в отличие от выше перечисленных. Их система может быть непредсказуемой. Подобные аккумуляторные батареи 18650 нельзя заряжать быстрой зарядкой. Запрещено использовать в устройствах оказывающих большую нагрузку на АКБ.

Если знаете, что определенная техника быстро разряжает аккумулятор li 18650, не ставьте их туда. В противном случае не избежать возгорание электролита. Основной прибор, в котором их применяют на данный момент — это электронные сигареты. Напряжение для зарядки 4,2 в. Если увеличить вольтаж может произойти перезарядка, а это нежелательно. Нельзя использовать мощные зарядки — это может ухудшить химический состав элемента питания.

Таким образом только, что было описано какие бывают аккумуляторы 18650.

Расшифровка надписей на батареи

Стандартов в маркировке, хороших аккумуляторов 18650 нет. Каждый производитель ставит свои отметки. Но все же имеется некоторая расшифровка.

1) Самый первый знак означает по какой технологии был разработан этот АКБ (I — литий-ионная технология).

2) Следующий знак — это химический состав, из чего сделан АКБ (F/C/M/ — железофосфатная химия, кобальтовая, марганцевая).

3) R — означает многозарядный аккумулятор 18650.

Номер 18650 означает следующий формфактор:

• Первые 2-е цифры диаметр.
• Следующая пара говорит какую длину имеет данный элемент.
• Самая последняя оповещает что аккумулятор имеет цилиндрическую форму.

Буквы/цифры — это особая разметка энергетической плотности (емкости). Каждый изготовитель пишет ее по-своему.

Варианты:

• Samsung INR18650-20R (литий-ионный аккум с марганцевой химией, высокотоковый, 2000mah).
• Samsung ICR18650-26F (литий-ионный аккум с кобальтовой химией, 2600mah).
• Panasonic NCR18650PF (NCR – разновидность кобальтовой химии, это серединка между первым и вторым вариантом, или химия LiNiCoO2, без применения марганца. Под существующие типы не подходит, получилась некая смесь. Положительная сторона – повышенная плотность энергии с низкими порогами до 2,5-2,75V). Используется LiNiMnCoO2 химия. То есть это IMR высоко токовый выполнен на основе марганца, но создатель оставил прежнюю метку.
• Sanyo UR18650FM – Сони обычно штампует марки на свой лад. Это литий ионный аккумулятор с емкостью 2600 mAh.

Как проверить литиевый аккумулятор 18650

Если покупая дорогой прибор, вы сомневаетесь в правдивости информации на корпусе, есть способы проверки. Кроме специальных измерителей можно использовать подручные средства.

• У вас есть зарядное устройство, можно засечь время полной зарядки определенной силой тока. Произведение времени на силу тока выявит приблизительную емкость li-ion аккумулятора.
• Вам поможет интеллектуальное зарядное устройство. Оно покажет и напряжение, и емкость, но стоит прибор дорого.
• Подключите фонарик, замерьте силу тока, и ждите, когда светоч потухнет. Произведение времени на силу тока дает емкость тока в А/ч.

Определить мощность аккумулятора можно по весу: литиевый аккумулятор 18650 емкостью 2000мА/ч должен весить 40 г. Чем выше емкость, тем больше вес. Но бракоделы научились подсыпать песок в корпус, для тяжести.

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

Чтобы зарядить батарейку, выполняют такие действия:

1. Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой — черного.
2. Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
3. Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

Сборку осуществляют так:

1. Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
2. Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

Зарядное устройство для литиевых аккумуляторов 18650

Литиевые аккумуляторы требовательны к параметрам напряжения на клеммах. Предельное напряжение 4,2 В, минимальное – 2,7 В. поэтому зарядное устройство работает как стабилизатор напряжения, создавая на выходе 5 В.

Определяющими показателями является ток зарядки и количество элементов в батарее, выставляемые своими руками. Каждый элемент (банка) должен получить полный заряд. Распределяется энергия с использованием схемы балансира для литиевых аккумуляторов 18650. Балансир может быть встроенным или контроль ведется вручную. Хорошее ЗУ стоит дорого. Сделать зарядку своими руками для li-ion может каждый, кто разбирается в электрических схемах и умеет паять.

Предлагаемая схема зарядного устройства, выполненного своими руками для литиевых аккумуляторов 18650, проста, будет отключать потребителя после зарядки самостоятельно. Стоимость комплектующих около 4 долларов, не дефицит. Приспособление надежное, не перегреется и не загорится.

Схема зарядного устройства для литиевых аккумуляторов 18650

В зарядном, сделанном своими руками, ток в цепи регулируется резистором R4. Сопротивление подбирают таким, чтобы первоначальный ток зависит от емкости литиевого аккумулятора 18650.Каким током заряжать li-ion аккумулятор, если его емкость 2 000 мА/ч? 0,5 – 1,0 С составит 1-2 ампера. Это и есть ток зарядки.

Параметры

В продаже представлены аккумуляторы с разными показателями емкости. Это влияет на продолжительность работы и процесс зарядки. Малой емкостью обладают батареи 1100-2600 мАч. Наиболее популярными в этой категории являются изделия фирмы UltraFire. Этот производитель изготавливает качественные фонари. Поэтому у потребителей резонно возникает вопрос о том, как заряжать аккумулятор 18650 UltraFire.

В этом случае следует отметить, что приборы емкостью до 2600 мАч нужно заряжать током 1,3-2,6 А. Этот процесс осуществляется в несколько стадий. В начале зарядки на батарею поступает ток, который составляет 0,2-1 от величины емкости аккумулятора. В этот момент напряжение поддерживается на уровне около 4,1 В. Эта стадия длится около часа.

Во время второй стадии напряжение удерживается на постоянном уровне. У некоторых производителей зарядных устройств эта процедура может проводиться при помощи переменного тока. Также следует учесть, что при наличии графитового электрода в конструкции батареи, ее нельзя заряжать током больше 4,1 В.

Каким током заряжать li-ion аккумулятор 18650

Есть порядок восстановления работоспособности литиевого аккумулятора 18650 после падения напряжения до рабочего. Мы восстанавливаем емкость, измеряемую в ампер-часах. Поэтому вначале подключаем Li-ion аккумулятор форм-фактор 18650 к ЗУ, потом своими руками устанавливаем ток зарядки. Напряжение изменяется по времени, начальное 0,5 В. Как стабилизатор, ЗУ рассчитан на 5 В. Для сохранения работоспособности, благоприятными считают параметры 40-80 % от емкости.

Схема зарядки li-ion аккумулятора 18650 предполагает 2 этапа. Вначале нужно поднять напряжение на полюсах до 4,2 В, далее постепенным снижением силы тока стабилизировать емкость. Заряд считается полным, если сила тока снизилась до значения 5-7 мА, когда питание отключится. Весь цикл зарядки не должен превышать 3 часа.

Самая простая одногнездная китайская зарядка для li-ion аккумуляторов 18650 рассчитана на зарядный ток в 1 А. Но следить за процессом придется самостоятельно, переключать своими руками. Универсальные зарядные устройства дороги, но имеют дисплей и самостоятельно ведут процесс.

Как правильно зарядить Li-ion аккумулятор 18650 в ноутбуке? Подключение комплекта источников энергии в гаджете через Pover Bank. Батарея может заряжаться от сети, но важно отключать питание, как только блок набрал емкость.

Как расшифровывается маркировка

В качестве примера можно рассмотреть литий-ионную батарею ICR18650-26F M.

1. Первый символ «I» используется на всех элементах данного типа, которые создаются по одной технологии;
2. Вторая буква позволяет понять, из какого материала выполнен катод. Для литий-ионных батарей это может быть кобальт – С, марганец – М, железофосфат – F;
3. Следующая буква – R – расшифровывается как аккумулятор;
4. Цифры 18650 можно разделить на два блока: 18 и 65. Это длина и диаметр соответственно;
5. Последняя цифра 0 – это форма, то есть цилиндр.

При этом у различных производителей маркировка может сильно отличаться.

Восстановление li-ion аккумулятора 18650

Если АКБ отказывается работать, это может проявиться так:

• Источник энергии быстро разряжается.
• Аккумулятор сел и не заряжается вообще.

Быстро разрядиться может любой источник, если емкость пропала. Именно этим страшен перезаряд и глубокий разряд, от которых ставится защита. Но нет спасения от естественного старения, когда хранение на складе ежегодно снижает емкость банок. Способов регенерации нет, только замена.

Что делать, если аккумулятор не заряжается после глубокого разряда? Как восстановить li-ion 18650? После отключения аккумулятора контроллером, в нем еще есть запас энергии, способный выдать 2.8-2.4 В напряжения на полюсах. Но зарядное устройство не распознает заряд до 3,0В, ему все, что ниже, то и ноль. Можно ли разбудить аккумулятор, запустить химическую реакцию вновь? Что нужно сделать, чтобы поднять заряд li-ion 18650 до 3,1 -3,3В? Нужно использовать способ «толкнуть» аккумулятор, дать ему необходимый заряд.

Не вдаваясь в расчеты, используйте предложенную схему, смонтировав ее с резистором 62 Ом (0,5Вт). Здесь использован блок питания на 5 В.

Если резистор греется, на литиевом аккумуляторе ноль, значит, есть КЗ или неисправен модуль защиты.

Как восстановить литиевый аккумулятор 18650, используя универсальное ЗУ? Выставить ток заряда 10 мА, и выполнить предзарядку, как написано в инструкции к прибору. После поднятия напряжения до 3,1 В зарядить в 2 этапа по схеме SONY.

Рейтинг производителей

Производством источников питания занимаются многие компании, и применять такую описательную характеристику как «лучший» было бы неправильно. Вот рейтинг моделей, зарекомендовавших себя как надежные и долговечные:

• Samsung ICR18650. Емкость – 2600 мАч, доступная, но без системы защиты. Часто подделывается;
• LG 18650 HE2. Емкость – 2500 мАч, способна выдавать силу тока в 20 А. Полностью батарея практически не садится ввиду химического состава – Hybrid IMR. Поэтому востребована для питания электронных сигарет (вейпов);

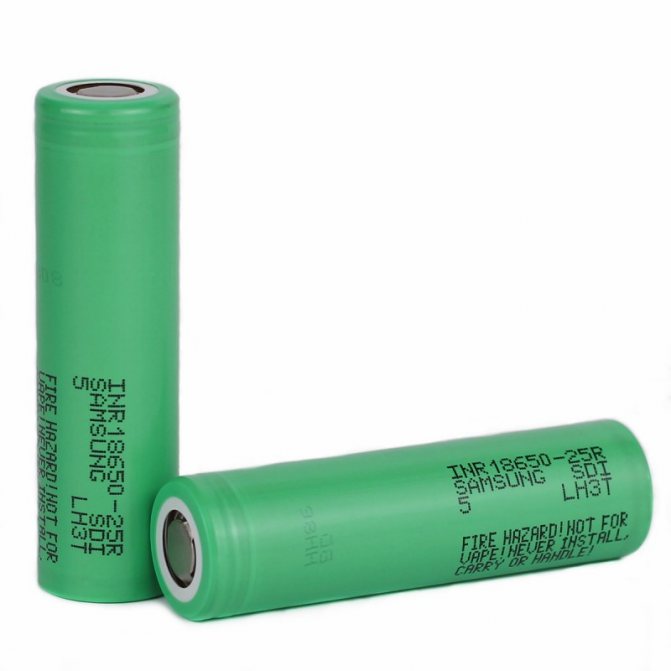

• Samsung INR18650-25R. Емкость – 2500 мАч, используется для мощных устройств, где предполагаются различные нагрузки. Параметр тока разряда составляет 20 – 100 А;
• Panasonic NCR18650B. Энергоемкость – 3400 мАч, ток разряда – 1.6 – 6 А. Срок службы – примерно 300 циклов;
• Robiton 18650-3000. Батарея с защитой от разряда и перезаряда, емкостью 3000 мАч и током разряда 3.5 А.

Из других популярных моделей стоит также выделить: Samsung ICR18650-26HM, Olight 18650 ORB-186P36, ANSMANN Li-Ion 18650, Sony 18650 VTC5.

Еще важно знать 3 нюанса о «продлении жизни» 18650

1. Если аккумулятор нужно будет оставить на какое-то время без работы, то элементы питания желательно хранить в отдельности от устройства, которое они будут питать. Если элемент полностью заряжен, то со временем он утратит какую-то часть своего заряда. В том случае, когда элемент заряжается очень мало, или полностью разряжен, то работоспособность может совсем исчезнуть. Особенно это заметно в период длительной спячки.
2. Хранение 18650 следует осуществлять на уровне заряда, не падающего ниже 50%. Полной зарядки и перезарядки элемента ни в коем случае нельзя допускать. Эффект памяти у этого оборудования отсутствует. Зарядку нужно производить до того момента, как заряд полностью иссякнет. Таким образом, работоспособность аккумулятора продлится.
3. Аккумулятор запрещено оставлять в слишком холодных или жарких помещениях. Подходящей температурой для хранения является + 10 — + 25 градусов по Цельсию. Если поместить элемент питания на холод, то не только уменьшится время работы, но и испортится химическая система. Все наверняка замечали, что при эксплуатации мобильного телефона зимой заряд батареи резко падает.

Схемы соединения аккумуляторов

К батареям можно приобрести кейсы, с помощью которых несколько элементов соединяются в одну большую. Если соединить несколько таких элементов питания с помощью кейсов параллельно, то емкость увеличится на столько, сколько аккумуляторов будет подсоединено 3600*3=10800 mAh. При этом напряжение будет равно напряжению одной батареи. От емкости зависит длительность их использования.

Их можно соединить последовательно. В этом случае напряжение сложится, а емкость останется равной одной батареи. Сделать это можно с помощью специального кейса. Соединяя 3 элемента питания по 3,7 v мы получим 11,1 вольтовый аккумулятор 3600 мАh.
