Чем заменить нагревательный элемент в клеевом пистолете

Непредсказуемое поведение нагревательного элемента в китайском клеевом пистолете стало притчей во языцях. Срок службы, согласно информации пользователей интернета, варьируется от нескольких секунд после включения до пяти лет исправной работы. О мощности нагревательного элемента попадались высказывания от «практически совсем не греет» до «греет вполне удовлетворительно». Это и стало причиной возникшего любопытства, которое побудило купить для начала недорогой китайский клеевой пистолет на предмет «раскурочить – посмотреть». То есть предметно ознакомиться с конструкцией устройства, да и только. Клеевые стержни брать не стал, наверняка не понадобятся.

Чем заменить нагревательный элемент в клеевом пистолете

Непредсказуемое поведение нагревательного элемента в китайском клеевом пистолете стало притчей во языцях. Срок службы, согласно информации пользователей интернета, варьируется от нескольких секунд после включения до пяти лет исправной работы. О мощности нагревательного элемента попадались высказывания от «практически совсем не греет» до «греет вполне удовлетворительно». Это и стало причиной возникшего любопытства, которое побудило купить для начала недорогой китайский клеевой пистолет на предмет «раскурочить – посмотреть». То есть предметно ознакомиться с конструкцией устройства, да и только. Клеевые стержни брать не стал, наверняка не понадобятся.

Как пользоваться клеевым пистолетом

Как уже было сказано выше, вначале установите клеевой стержень. Затем включите этот электрический прибор в розетку. Подождите 5-10 минут. Время разогрева клея зависит от диаметра стрежня и мощности нагревательного элемента, о чем подробно можно прочитать в прилагаемой к нему инструкции.

Прежде чем начинать клеить, проверьте, будет ли подаваться горячий клей в виде капли. Если клей не капает, значит, стержень еще не нагрелся полностью. У некоторых моделей клей подается тягучей струей. После этого наносите клей в требуемые мести и устанавливайте подготовленную вами бижутерию, стразы и т.д.

Приготовьте заранее все необходимое для работы. Сделайте разметку мест, где должен наноситься клей, приготовьте нужные вам аксессуары и материалы, бижутерию. Время работы пистолета недорогой модели ограниченное и потребуется его выключать для охлаждения. Для недорогих моделей время работы 15-20 минут, а еще лучше, если вы за 10 минут вы успеете сделать намеченную работу. Учтите, что чем слабее мощность тэна пистолета, тем быстрее нужно работать, поскольку клей будет разогреваться до температуры всего 105 градусов, и потому быстрее будет застывать.

После работы установите пистолет на специальную тарелочку, примерно, так как показано на этом фото. Этим вы предохраните ваш стол от вытекания остатков горячего клея.

Схема клеевого пистолета

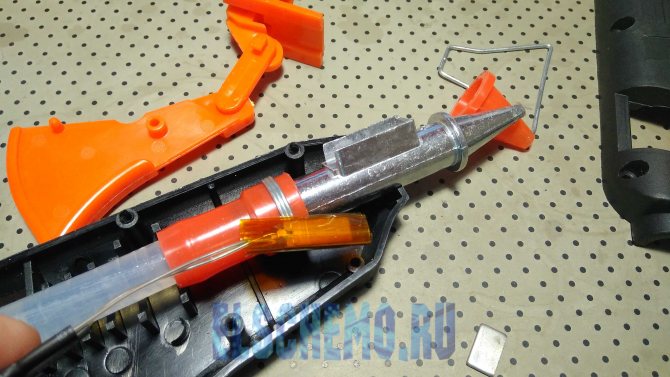

И вот камера плавления с установленным на ней нагревательным элементом предстала взору. Похожа на маленькую реактивную турбинку.

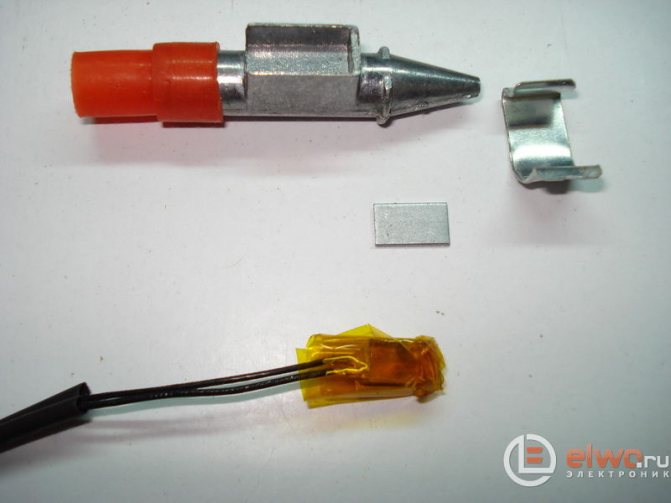

Сняты прижим и упорная площадка. Вот и сам нагревательный элемент. Замечу что месту установки он лежал плашмя, по центру и непосредственно контактировал с корпусом камеры плавления только одной своей плоскостью.

Разворачиваю довольно небрежную упаковку — изолятор. Внутри просто миниатюрный керамический нагревательный элемент и два контакта для подведения к нему 220 вольт.

Присмотрелся к нагревателю повнимательней, прозвонил мультиметром стороны между собой. Звонятся, но не везде. Видимое на фото в нижней части затемнение имеется со всех сторон и полностью покрывает прилегающую торцевую сторону. Оно не звонится. Это керамическое напыление поверх нагревательного элемента. Предназначено для непосредственного контакта с корпусом камеры нагрева и передачи вырабатываемого нагревателем тепла, без помещения между ними диэлектрической прокладки. Это напыление и есть диэлектрическая прокладка. Стало понятно, что установлен нагреватель был производителем не правильно. Лежал на боку, да ещё трижды обёрнут изолятором. По существующим размерам нагревателей на площадке установки их поместится 4 штуки.

Руководствуясь здравым смыслом (насколько Бог дал) приступил к исправлению «косяков» производителя. Размеры контактов привёл в соответствие с размерами керамического нагревателя. Ровно по длине, а по высоте на 1 мм меньше.

Сделал по длине миллиметровый отгиб под прямым углом, чтобы исключить соскальзывание контакта вниз на корпус нагревательной камеры.

Вот так стали смотреться контакты в сборе с нагревателем (вид сверху).

Сопротивление сборки (находится внутри прищепки) оказалось равным 6 килоомам. Сразу стало ясно, что 20W заявленные производителем и близко не подтвердятся.

Ровно по размерам керамического нагревателя вырезал две медные пластины толщиной 2 мм. Надо же как-то заполнять пустоту на площадке установки и забирать тепло с боковых сторон нагревателя.

Пропил сделан для возможности поджатия боковых сторон. Это добавит надёжности в удержании нагревателя по месту установки и призвано улучшить теплопередачу.

Схема установки в разрезе. На рисунке есть зазоры между отдельными составляющими, в реальной сборке их быть не должно.

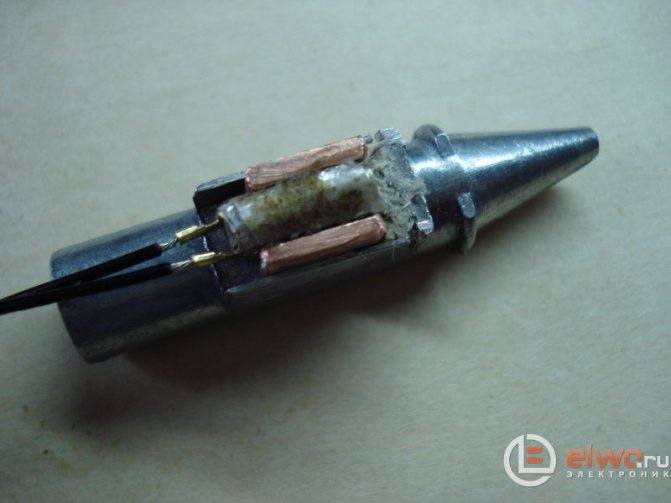

Сборка произведена. Нагреватель без прокладки стоит на предназначенной для этого плоскости (торце) покрытой диэлектрическим напылением, с боковых сторон токоподводящие контакты, затем с трёх сторон четыре слоя слюды (взята из старого сгоревшего паяльника), по бокам медные пластины. Уплотнение – изолятор справа из асбеста. Был под рукой кусочек, показалось, что так будет надёжней.

Здесь видно, что боковые стороны уже прижаты к медным пластинам и удерживают всю сборку, керамический нагреватель непосредственно в контакте со стенкой камеры нагрева, а эл. контакты далеко от неё.

Последним ставится на место прижим. Место соединения проводов с контактами необходимо изолировать керамическими изоляторами либо чем-то их полноценно заменяющим.

После сборки первым делом замерил токопотребление. При включении, в течение нескольких секунд, происходит постепенный скачок тока 80 – 120 – 210 мА, затем резкий скачок вниз – 20 мА. Напряжение в сети 225 – 230 вольт х 0, 02 А = максимум 4,6 Вт. А на передней панели пистолета, на виду красуется шильдик, на котором указана мощность в 20 Вт. Клеевой пистолет действительно будет иметь заявленную мощность, если установить 4 нагревательных элемента. Однако не будем мечтать а лучше посмотрим на видео динамику нагрева правильно собранного и установленного (по моему разумению) нагревательного элемента.

Доработка и улучшение клеевого пистолета

Собственно применения каптонового скотча меня и удивило. Это не тот материал, который хорошо проводит тепло. Я аккуратно отсоединил нагревательный элемент (он находиться в специальном пазу и просто поджимается пружинящей пластинкой), затем его размотал из каптонового скотча. Далее я взял термопрокладку (их часто ставят вместо термопасты для охлаждения чипов), вырезал из нее несколько частей и замостил ими паз для нагревательного элемента.

Она (термопрокладка), не проводит электричество, зато хорошо передает тепло. Теперь самое сложное: нужно обратно собрать бутерброд (пластина-термоэлемент-пластина), и прижать его пружинящей пластиной.

Верхнюю пластину изолируем относительно прижимной пластины все тем же каптоновым скотчем. После берем тестер, и проверяем есть ли сопротивление между выводами на вилке термопистолета: если нет — перебираем заново бутерброд, если 0 Ом — опять же разбираем бутерброд смотрим где кз. Должно быть порядка несколько сотен Ом.

Нагреватель пистолета клеевого.

С какой бы наивностью не встретила читателя тема о клеевом пистолете, повторяющимся описанием рекомендаций по его приобретению и его дальнейшей эксплуатации, всё же поделюсь своим усовершенствованием этого инструмента.

Пистолет клеевой стал популярен в последнее время из-за своих широких возможностей, но почему-то некоторые характеристики многих моделей желают быть лучше.

Набор клеевых стержней диаметра от 3,4мм до 43мм с разным составом и с разной температурой плавления — это хорошо. Удобная зарядка стержня в термокамеру, удобная подача клея к склеиваемой поверхности, небольшой вес инструмента, наличие дополнительного выключателя, индикатора включения и съёмного шнура питания. Всё хорошо!. Но есть одна значимая деталь, указываемая в паспортных данных клеевого пистолета, применяемого в быту — величина питаемого напряжения и электрическая мощность нагревателя.

Как правило, в каждой модели пистолета для термоклея в качестве нагревательного элемента используется полупроводник, а точнее будет сказано — полупроводниковый резистор. Он же позистор(полупроводниковая керамика).

Опять же, чего тут искать и обсуждать? Просто, удобно! Но не надёжно. Почему? Повествую подробнее.

Большой популярностью пистолеты с термоклеем используются у дизайнеров, модельеров, декораторов, в теле-радио мастерских и даже в мастерских по ритуальным услугам. Термоклей они используют для точечного склеивания или склеивания небольших деталей. В быту клеевой пистолет используют не часто. Это так. Не каждый день мы что-то клеим. Но вот в некоторых случаях применение термоклея остаётся единственным вариантом, который бывает невыполнимым из-за отказа нагревательного элемента, который лопает от перегрева, а иногда и маленько разрывается.

В моей практике за пару месяцев было приобретено несколько клеевых пистолетов, причём, разных моделей. В техническом паспорте каждого было указано питаемое(подключаемое)напряжение и электрическая(тепловая) мощность, которая никак не соответствовала действительной. При указанных 40wt пистолет не мог переступить порог 8wt. При 65wt нагреватель не потреблял даже 20wt. Да. Клей плавился, но только на основе этиленвинилацетата.

Клеевые стержни для термопистолета

Клеевые пистолеты отличаются не только внешним видом, размером корпуса и разными параметрами его работы, но и диаметром клеевого стержня (7 или 11 мм). Ряд моделей работает со стрежнями диаметром 7 мм, для других используются стержни диаметром 11мм.

Для мелких декоративных швейных работ, рукоделия лучше пользоваться пистолетами, рассчитанными на клеевые стержни диаметром 7мм. Во-первых, размер корпуса такого пистолета будет меньше и компактней, во-вторых нагревание клея будет происходить быстрее. Соответственно и цена у него будет значительно ниже пистолета предназначенного для выполнения профессиональных монтажных и строительных работ.

Клеевые стержни, предназначенные для рукоделия, выпускаются не только бесцветные, но и окрашенные. Это позволяет приклеивать стразы, бижутерию без следов склеиваемого участка. Есть и специальные стрежни с разного рода наполнителями, например блесками. Учитывайте все это при покупке пистолета и стержней к нему.

Переделка клеевого пистолета с 220 вольт на 12 вольт.

Что изменили в устройстве клеевого пистолета.

Определил длину заготовки отрезка нихромовой проволоки. Диаметр проволоки значению не придавал. Расчёт производил по стандартным формулам(Законов Ома для участка цепи).

1. Началом отсчёта послужила желаемая электрическая мощность клеевого пистолета. Я остановился на (≈)34-36Wt. Из этого следует: 36(wt) : 12(v) ≈ 3,3(а). Определили средний потребляемый ток.
2. Теперь из I=U/R определяем сопротивление проводника, то есть сопротивление отрезка нихромовой проволоки: R=U/I. 12(v) : 3,3(a) ≈ 3,6(Ω).
3. С помощью омметра(тестера, мультиметра) определил отрезок проволоки. Щупы прибора расположил удалённо друг от друга на проволоке, что бы прибор(омметр, мультиметр, тестер) показывал на шкале сопротивление близкое к расчётному — 3,6Ω.

Далее всё было проще и время потраченное мною на реконструкцию клеевого пистолета не заняло более 35 минут.

• Удалил старый нагревательный элемент с камеры и сетевой шнур.
• Обточил по кругу корпус нагревательной камеры.
• Через слой асбестовой бумаги намотал несколько витков нихромовой проволоки.
• В цепь нового нагревателя установил выключатель, который монтировал на ручке пистолета.

А дальше самое интересное. Мой пистолет подключил к разряженному автомобильному аккумулятору. Вот зафиксированные параметры при тестировании:

• Напряжение на клеммах аккумулятора — 10,5v;
• сопротивление нагревательного элемента — 3,6 Ω;
• ток потребления нагревателя пистолета клеевого — около 3А.

1. Температура в камере плавления стержня — 172°С через 1 минуту;
2. — 197°С через 2 минуты;
3. — 222°С через 4 минуты;
4. — 262°С через 7 минут;
5. — 268°С через 8 минут;
6. — 280°С через 9 минут.

Вот это для меня! Зачем ждать 7 минут нагрева обычного клеевого пистолета, когда этот плавит за несколько секунд? Клеить можно в поле, в подвале, в лодке, в автомобиле. Расход клея не 20мл в минуту( никогда не превышал расход в 12мл-16мл), а 40мл-50мл.

Регулирование температуры нагревателя клеевого пистолета.

Электрическая схема устройства простая. На тот момент не было установлено терморегулятора. Температура плавления клея регулировалась включением и отключением нагревателя через выключатель. Экспериментировалось подключение последовательно в цепь автомобильного потенциометра(регулятора яркости подсветки панели приборов), регулируемое зарядное устройство для автомобильных аккумуляторов. Тоже удобно. Пробовали подключать клеевой пистолет к аккумулятору на 6v. Клей плавился не так энергично, но всё же нагреватель выводил в рабочий режим инструмент за пару минут. Потолочная полистирольная плитка укладывалась шаг за шагом без задержек.

В дальнейшем, параллельно выключателю установили самодельный настраиваемый регулятор температуры клеевого пистолета, отключающий нагреватель камеры при достижении им заданной температуры. То есть, при включенном выключателе элемент нагревал плавильную камеру для термоклея свободно до максимальной температуры, при выключенном выключателе пистолет работал с низкотемпературным материалом( в пределах 175°С-190°С), в зависимости от установки режима регулятора.

Как устроен клеевой пистолет

На этой схеме показано устройство термопистолета любой модели. Клеевой стержень устанавливается в специальное отверстие. Затем этот электроприбор подключают с помощью шнура к сети 220 вольт. Впрочем, бывают модели, работающие не от сети, а от аккумулятора. Соответственно они будут стоить значительно дороже обычных моделей.

Через несколько минут (5-10), встроенный тэн расплавит твердый клеевой стержень. При нажатии на курок и из сопла пистолета будут подаваться капли горячего клея.

Чтобы безопасней и удобнее было работать с горячим клеем, температура которого способна образовать ожог кожи, на корпусе пистолета имеется специальная ножка (подставка).

Устройство и принцип работы

В процессе работы, пистолет удерживается за рукоятку. Сверху располагается ствол, который включает в себя все элементы устройства.

При включении прибора в сеть идет нагрев ТЭНа, расположенного в нагревательной камере. К нему касается нагревательная палочка, которая плавится при температуре 105-210 градусов. При дальнейшей ее подаче создается избыточное давление, а расплавленный клей выталкивается через сопло наружу.

Корпус и рукоятка изделия

Рукоятка полая. Через нее проходят только провода, а сбоку установлен курок. В корпусе располагается все устройство. Изготавливается он из пластмассы, имеющей низкую степень теплопроводности. Связано это с нагревом внутренних деталей.

Вес устройства составляет 300 г. После его включения, располагаться прибор должен только вертикально. Нельзя поднимать его носиком вверх и класть набок. Связано это с присутствием внутри него расплавленного клея.

В нижней части ручки имеется площадка, а впереди корпуса фиксируется откидная душка. На эти точки опоры и устанавливается пистолет.

Подающий механизм

При нажатии на курок, который бывает карусельным или ползунковым, усилие передается на кольцевой толкатель. Этот элемент конструкции непосредственно контактирует со стержнем. Проворачиваемое кольцо захватывает стержень и тянет его в направлении нагревательного элемента.

Кольцевой толкатель является слабым элементом системы. Если присутствует даже небольшой брак, стержень может проскользнуть через кольцо.

Направляющая муфта

Деталь изготавливается из термостойкой резины. Одной стороной она надевается на нагревательную камеру, а в другую вводится клеевой стержень.

Муфта выполняет 2 функции:

1. Она удерживает расплавленную массу клея от вытекания в корпус прибора.
2. Создает равномерность температуры. При ее отсутствии, во время простоев в работе стержень начинал бы плавиться перед нагревательной камерой.

Это является еще одним слабым местом пистолета. В случае нагрева, при попытке провернуть стержень резина может порваться.

Нагревательная камера

Внешне – это трубка, в которой расположен ТЭН. В некоторых разновидностях приборов встраивается два ТЭНа. В таком случае нагрев стержня происходит не только в концевой части, но и по бокам.

От размера камеры и мощности нагревательных элементов зависит производительность оборудования. Этот узел конструкции является самым надежным. При правильной эксплуатации вероятность его поломки очень мала.

Устройство и принцип действия клеевых пистолетов для рукоделия: как это работает

Инструмент с технологией нагрева оказался очень удобен. Принцип действия кратко можно описать так: изделие разогревается, тепло передаётся твёрдому стержню, он плавится внутри пистолета и вытекает в виде горячего клея при нажатии на кнопку-рычажок.

Стержень заполняет устройство и одним концом оказывается в нагревательной камере, где благополучно и плавится.

Для начала работы требуется предварительный разогрев изделия в течение 3-4 минут, после чего можно нажимать на курок. Устройство будет толкать стержень в плавильную камеру, а из сопла покажутся капли клеящего состава.

Нагрев происходит в стволе агрегата благодаря ТЭНу или нескольким нагревателем. В работе также принимает участие механизм подачи с кольцевым толкателем. Вот эта часть изделия самая хрупкая, большинство поломок приходится именно на толкатель. Потому важно дождаться готовности инструмента к работе и не нажимать с силой на курок.

Со временем может ещё повредиться муфта, ответственная за то, чтобы расплавленный клей не попадал обратно в пистолет. Потому, не следует прокручивать заряженный «патрон» или тянуть его назад. Проще и лучше просто обрезать стержень и выдавить остатки через сопло.

Отличия клеевых стержней

При склеивании поверхностей, чаще всего используются стержни диаметром 7 и 11 мм.

Они имеют следующие характеристики:

1. Материал характеризуется высокой прочностью на изгиб; ­
2. В длину стержни достигаю 300 мм; ­
3. Хранятся при комнатной температуре; ­
4. Визуально прозрачные; ­
5. Склеивает большое количество материалов.

Существуют также разновидности цветов:

• Белый. Применяется для склеивания пластмассы, керамики, плитки.
• Черный. Хорошо клеит ковровые покрытия и кожу.
• Желтый. Используется для склеивания бумажных изделий и дерева.

Для изготовления поделок выпускаются цвета: красный, зеленый, голубой, розовый. В состав некоторых стержней входят блестящие элементы – они используются для декорирования.

Как правильно выбрать клеевой пистолет для рукоделия

Если требуется краткая информация по вопросам выбора, то нужно ориентироваться на длину шнура, производителя, наличие кнопки включения (выключения), мощность. Но на деле лучше изучить все эксплуатационные характеристики и знать, с чем имеешь дело.

Мощность

Сколько потребляет энергии термопистолет, укажет его мощность. Большее количество ватт сообщит, насколько быстро будет расплавляться «патрон». Однако, скорость не главное — нужно смотреть, каков объём резервуара для плавления.

Класс устройства с пометкой «профи» потребляет более 300 Вт, но для рукодельного применения достаточно 30-150 Вт.

Если мощности мало для работы, то между дозами клея будут небольшие паузы.

Совет! Лучше учитывать не мощность, а параметр производительности.

Есть модели с регулировкой мощности и режимом ожидания.

Тип питания и производительность

У изделия всегда есть сопроводительный паспорт, в котором можно узнать сведения о производительности выбранной модели. Об этом скажет масса расплавленной жидкости, вытекающей из сопла за указанную единицу времени. Обычно это от 5 до 30 г в минуту. Для рукоделия чаще используется точечный способ склеивания, поэтому вовсе не обязательно покупать профессиональный термопистолет.

Что касается типа питания, то есть агрегаты со стационарным и отстёгивающимся проводом, позволяющим работать без электроэнергии до 15 минут.

Профессиональные модели с литий-ионным аккумулятором работают до 45 минут в автономном режиме, затем требуют подзарядки длительностью 1,5-2 часа.

По способу подачи клея к рабочей части

Для подачи клея в аппарате предусмотрен специальный удобный курок, а у более продвинутых моделей он ещё и поворачивается, регулируя выделение клея.

Если курок не предусмотрен, то стержень подаётся вручную, но такие модели уже не встретишь.

Функции и возможности

Кроме вышеуказанных характеристик, встречаются и дополнительные функции, увеличивающие возможности при работе.

Регулировка температуры и быстрый нагрев

Обычно пистолеты для творческих работ действуют в пределах 170-200ºС, хотя любой стержень начинает течь уже при 105-110ºС. Высокие температуры значительно ускоряют скорость плавления, позволяя работать непрерывно.

Если работа проходит нечасто, есть смысл приобрести модель, температура работы которой будет составлять 170ºС.

Если модель продвинутая, то у неё может быть регулировка температуры.

Индикатор готовности и подсветка

Маленькая лампочка сбоку называется индикатором состояния готовности. С помощью светодиода легко будет узнать, нагрелся ли аппарат до нужных показателей температуры, или пока стоит подождать.

Если в изделие встроен фонарик, творческий процесс будет проходить гораздо комфортнее, так как будут подсвечены все труднодоступные места.

Что нужно для работы термопистолета

Без клеевого стержня работа в принципе не возможна, но их, как и сменные сопла, покупают отдельно. А вот подставка является встроенной функцией.

Чем клеят

Запасные стикеры для пистолета бывают диаметром 7 и 11 мм, разного цвета и рабочей температуры.

По длине стержни могут быть в пределах 4-20 см, причём длинный вариант предпочтительнее тем, что его реже меняют.

Цветные стикеры используют для маскировки клеевого шва, а если говорить о профнаправлении, то здесь каждый цвет имеет своё узкоспециальное предназначение. Что касается творчества, то горячий прозрачный клей легко окрашивается восковыми мелками и блёстками.

Сменные сопла

Насадки-сопла есть не у всех моделей. У бюджетных изделий стандартно идёт базовое сопло, но у более дорогих есть специальные насадки, длинные из которых помогут донести каплю клея в труднодоступные места, а сопла с плоскими отверстиями позволят укладывать клей широкими мазками.

Есть насадки с «защитой от протекания», в них есть шарик, не пускающий готовый клей во время простоя. Но это не идеальное решение, подтекать изделие будет всё равно.

Подставка

Спереди у корпуса есть откидная ножка, позволяющая держать термопистолет вниз «дулом». Укладывать работающее изделие на бок далеко не лучшая идея!

Есть аппараты со специальной пластиковой подставкой: на ней удобно расположить модель в любом состоянии.

Подбор мощности

В зависимости от мощности устройства, количество времени на расплавление клея затрачивается меньше. Однако следует учитывать и другие факторы. При наличии большой нагревательной камеры и невысокой мощности ТЭНа, нагрев будет происходить медленно. Но если будет обеспечен итоговый нагрев, то уменьшится расход электроэнергии и не будет риска перегрева. Мощный ТЭН в маленькой камере такой экономии не даст.

Если мощность профессиональный приборов составляет 300-500 Вт, то в домашних условиях вполне хватает 30-150 Вт. В случае нехватки расплавленного клея, придется подождать появления новой порции. Некоторые приборы снабжаются датчиком температуры. В начале работы идет максимальный нагрев с потреблением до 200 Вт мощности. В дальнейшем включается экономный режим – 15-40 Вт.

В домашних условиях лучше приобретать невысокой мощности прибор. В течение 3-5 мин. он будет прогреваться, а затем нагрев стабилизируется. Погоня за мощностью оправдана только у профессиональных работников, где требуется многочасовая ежедневная работа.

Как сделать клеевой пистолет

Для создания пистолета в домашних условиях нужно знать его внутреннее устройство. Его делают из обычных бытовых приборов. Самодельный механизм не заменит того, что куплен, но в качестве временного решения подойдёт.

Как сделать наконечник

Как сделать наконечник:

1. Банку из алюминия разрезать хозяйственным ножом таким образом, чтобы получился ровный лист. Потом следует разрезать её и сформировать плоский лист. Жестянку промыть для дальнейших манипуляций.



2. Отрезание прямоугольника. Он должен быть размером 7,5 на 10 см. Вначале, используя измерительный инструмент и фломастер, начертить контуры, а потом разделить лист с помощью ножниц.
3. Свёртывание листа в конус. Для этого нужно удерживать лист горизонтально и скатывать к верхней правой грани нижнюю левую. Если не выходит сделать отверстие, то нужно отрезать конец.



4. Отрезание внешнего угла. Его срезать необходимо таким образом, чтобы вышел прямой край. Это упростит закрепление конуса изоляционной или клейкой лентой.
5. Обматывание конуса изоляционной лентой. Её вначале нужно прикрепить к середине и основанию. А затем следует обмотать место, где был срезан остроконечный уголок. Перемещаться к кончику нельзя, в противном случае изолента загорится во время нагрева аппарата.



Как сделать рукоятку

Этапы изготовления рукоятки:

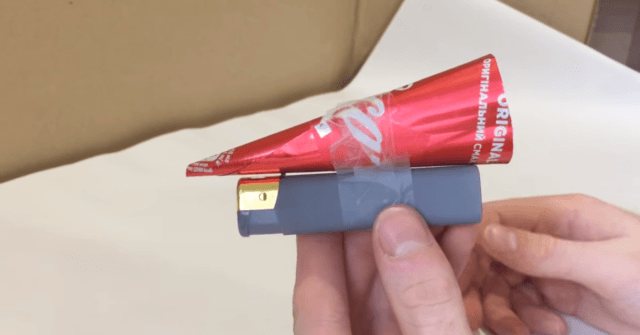

• Зажигалку нужно поместить параллельно конусу, чтобы курок был направлен книзу. Его самого надо разместить над трубкой, а конец должен слегка проступать за границы трубки на зажигалке.



• Закрепление конуса лентой. Её необходимо тщательно прикрепить к трубке.

Процесс работы

При склеивании поверхностей следует работать быстро, потому что расплавленная масса быстро застывает. Для этого заранее отмечаются точки, к которым будет вестись приклеивание.

Процесс работы пошагово представлен в таблице.

После выработки всего стержня вставляется второй, который выталкивает остатки первого. Чтобы разъединить склеиваемые поверхности, это место хорошо нагревается.

Если в процессе работы потребуется поменять цвет стержня, а пистолет уже остыл, тогда ведется его включение на 1 минуту. Затем старый стержень выкручивается и заряжается новый. Остатки старого выталкиваются путем нажатия на курок.

Как правильно работать с горячим клеевым пистолетом

Сначала вставляют стержень, а потом подключают аппарат к питанию. Примерно нужно выждать около 5 минут: на время разогрева влияет марка модели, диаметр стержня, мощность. Всё это узнают из идущей в комплекте инструкции.

Как только появляется первая капля, можно попробовать тихонько нажать на курок — появившийся на срезе сопла клей оповещает о готовности прибора к работе.

Совет! Всё, что подлежит склеиванию, уже должно быть под рукой, так как время работы агрегата составляет около 20 минут. Если мощность слабая, то и работу нужно делать быстрее.

Правила безопасности при работе

Чтобы в процессе работы не травмироваться, необходимо придерживаться правил техники безопасности:

1. Согласно инструкции, продолжительность непрерывной работы не должно превышать 30 мин. Затем прибор отключается и остывает.
2. Запрещается включать оборудования при отсутствии стержня.
3. Расположение кабеля должно всегда находиться сзади.
4. После разогрева пистолета нельзя дотрагиваться до сопла и клея. Это может вызвать ожоги кожи.
5. Не допускается проведение работ мокрыми руками и в помещении с повышенным уровнем влажности.
6. По окончанию работы прибор ставится на подставку в вертикальном положении. В горизонтальном положении возможно затекание клея внутрь корпуса.

Возникающие проблемы и способы решения

Причины и решения следующие:

1. Если в приборе отсутствует терморегулятор, то не всегда нагрев соответствует маркировке стержня. В этом случае необходима его замена. Также проблему решает наличие клапана в сопле.
2. Стержень зажат. Требуется его отодвинуть назад.
3. Наличие зазора между стержнем и нагревателем. Его диаметр выполняется с большой степенью точности. Если заложен размер 11,2 мм, то не допускается уменьшения до 11мм. Это является браком. В нагревательной камере за счет перепада давления происходит обратное течение клея. Необходимо замена бракованного изделия.
4. Брак в изготовлении пистолета. В перерыве между работой в сопло следует вставлять пробку. Например, зубочистку.

Другие поломки и их решение:

1. Отсутствует движение клея. Причина в засорении пистолета. Для этого он разбирается и чистится. В процессе работы требуется следить за соплом и не допускать вокруг него слипания клея.
2. Если источником питания является аккумулятор, то его энергии бывает недостаточно для разогрева клея. В таком случае ведется нагрев прибора на зарядной станции.
3. Если конструкция дешевая, толкатель может увязнуть в размягченном стержне. Требуется отключить прибор для остывания.
4. Если нет возможности нанести на поверхность точку, клей тянется в виде ниточки, то следует стержни на некоторое время положить в холодильник.

Работа стержнем без пистолета

В случае наличия стержня, при отсутствии пистолета, можно склеивать поверхности, но качество будет невысоким.

Существует 2 способа:

1. Вставить стержень в корпус шариковой ручки. После разогрева можно начинать работу. К недостаткам относится необходимость постоянного подогрева.
2. Нанести капельку клея на спичку около головки серы или отрезать кружочек стержня, разрезать по диаметру до середины и одеть на спичку. Затем головку поджечь, клей расплавиться – и можно начинать работу.

Использование клеевого пистолета является прогрессивной технологией. Кроме удобства в работе, получается высокое качество склеивания. Привлекает и быстрота затвердевания. Главное – правильно овладеть искусством работы и соблюдать все требования техники безопасности.

Ремонт термоклеевого пистолета своими руками

Термоклеевой пистолет – очень удобный инструмент для домашних поделок, но иногда он выходит из строя — происходит повреждение нагревательного элемента.

Мне удалось восстановить работоспособность этого девайса…

Для ремонта термоклеевого пистолета я применил в качестве нагревателя позистор из системы размагничивания кинескопа импортного цветного монитора (в телевизорах тоже есть аналогичная деталь).

Для работы необходимо приготовить:

• отвёртка крестовая малая;
• ножовка слесарная или шлифовальный станок;
• напильник;
• паяльник;
• позистор из системы размагничивания цветного кинескопа;
• изолента ПХВ;
• лента ФУМ;
• полоска медной фольги;
• слюда;
• тестер, мультиметр или омметр (для контроля сопротивления изоляции).

Описание ремонта пистолета

Разбираем пистолет: выкручиваем и прибираем саморезы, отпаиваем выводы от повреждённого нагревателя, снимаем теплоблок , снимаем скобу прижимающую нагреватель, аккуратно разбираем нагреватель, по возможности сохраняя плёнку-изолятор.

П О П У Л Я Р Н О Е:

Что делать, если забыли пароль? Простое решение.

Существуют несколько возможностей сбросить (сменить) пароль в Mac OS Lion. Сегодня я расскажу об одном интересном способе, позволяющем сбросить настройки учетной записи (сменить пароль), без перезагрузки вашего Мака. Подробнее…

С чего начинается бисероплетение?

Бисероплетение — интересный вид рукоделия. При создании украшений, художественных изделий бисер является не только декоративным, но и конструктивно-технологическим элементом.

Давайте сейчас мы рассмотрим основные способы бисероплетения.

Неисправность блока питания телевизора — одна из частых поломок. На него ложится задача обеспечения питанием всех узлов телевизора. Так как электрические сети часто имеют отклонения от норм, частые пропадания и всплески электричества приводят к выходу из строя блоки питания телевизоров и другой радиоаппаратуры тоже.

Другие причины, приводящие в негодность БП: Подробнее…
