Заточные камни: виды. Как выбрать, использовать, править, хранить

Встречайте новую статью от специалистов «Арсенал Мастера РУ». Все про заточные камни. Классификация, виды камней. Рекомендации и советы по выбору, хранению и выравниванию камней, процессу заточки инструментов.

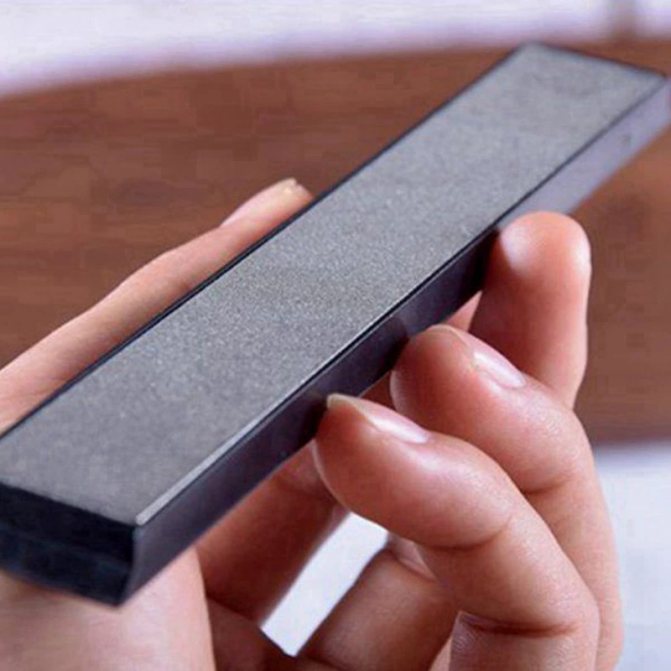

Классификация заточных камней

Различают синтетические и натуральные камни.

• Синтетические камни разделяются по типу материала на водные, керамические и алмазные.
• Натуральные камни работают с водой или с маслом.

Широкий выбор камней обусловлен и разной зернистостью абразивных камней. Это позволяет удалить сколы, убрать незначительные повреждения, вывести в «ноль» затачиваемую поверхность. На практике чаще применяются водные камни.

Популярность ручной заточки легко объясняется:

• Твердость и кромка стали не портится, поскольку не выделяется тепло.
• Огромный выбор размеров зерна дают любой тонкой заточки.
• Точная геометрия резки (без закругленных поверхностей фаски, таких как у войлочных или резиновых дисков).
• Не нужно дорогостоящее оборудование.
• В своей практике Мастера доходят до совершенства!

Как тупые лезвия сделать острыми: тупые лезвия имеют закругление на режущей кромке, следовательно, при заточке необходимо снять материал с поверхностей фаски, чтобы снова достичь идеального «пересечения» 2-х плоскостей фаски лезвия.

Заточка цепи станком

Электрические станки для заточки цепи оснащены механизмом, который позволяет расположить цепь под правильным углом. Отдельные категории станков оснащены тисками для фиксации цепи.

Стоимость такого оборудования варьируется от 2 тыс.руб. до 3 тыс. руб. Станок помогает выставить правильный угол заточки, а защитный механизм оградит неопытного пользователя от травмирования. Профессионалы среди лучших станков рекомендуют пользоваться Champion C2001.

Этапы заточки:

1. Установить пилу.
2. Установить нужный уровень заточки, выбрав показатели из таблицы или ориентируясь на самый тупой зуб.
3. Включить станок.
4. После заточки продуть цепь и смазать ее чистым маслом. Масло желательно использовать специализированное, но в крайнем случае подойдет и новое автомобильное масло. Использовать отработку запрещено.

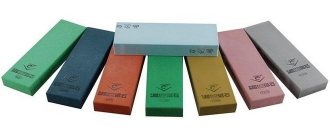

Синтетические водные камни

Это наиболее популярные и продуктивные абразивные камни. Они имеют микроструктуру с открытыми порами с включением однородных частиц, абразивное зерно быстро измельчается. Требуют правки при износе.

Структура синтетических абразивных камней Точильные камни в основном состоят из связующего вещества (матрицы), в которое вкраплены абразивные частицы (глинозем, карбиды, природные полудрагоценные камни, алмазная пыль). Эффективность камня зависит от сочетания твердости связующего вещества, качества абразивных частиц. Связующие агенты, используемые в синтетических водных камнях, являются, как правило, веществами аналогичные красителям, чья твердость может определяться по составу, уровню температуры обжига. Открытая структура Закрытая структура
Абразивные материалы камней
Абразивный карбид кремния очень эффективен, поэтому используется для крупноабразивных (грубых) камней, в то время как корунд используется для более мелкоабразивных камней.
Связующее
Мягкая связка позволяет абразивным частицам постоянно подвергаться воздействию во время использования, делает камень очень эффективным. Эти камни идеально подходят для чрезвычайно твердых низколегированных сталей. Для инструментальных сталей с крупнозернистыми компонентами в сплаве (например, хром и ванадий) требуется камень, который медленнее изнашивается, дольше держит форму. Связующее крепче — камень дольше остается плоским.

Камни перед употреблением необходимо замочить в воде на 10-15 минут. Вода служит промывочной средой, которая предотвращает засорение пор камня абразивными частицами, сохраняет его абразивные свойства. Если его недостаточно промыть водой, то из абразивного мусора получается паста, которая снижает абразивные свойства камня. НА ЗАМЕТКУ! Профессионалы активно используют этот факт. За счет его использования они добиваются более тонкого истирания, компенсируя большие шаги в зернистости при переходе от более грубого камня к камню с мелкой зернистостью. Большинство водных (водяных) камней имеют довольно мягкое соединение с открытыми порами, которое постоянно обнажает свежие абразивные частицы во время заточки, что обеспечивает высокую эффективность. В результате износа требуется регулярная правка водных камней.

Артикул: MT #1010 Sharpening Stone #1000 Брусок абразивный японский Suehiro Cerax 1000 grit на подставке с нагурой М00013149

Артикул: MT #3000 Sharpening Stone #3000 Заточной абразив японский 3000 grit Suehiro New Cerax 206х73х23мм подставка с нагурой Suehiro

Артикул: MT #GMN-150 Заточной абразив 15000 Suehiro Gokumyo 205 х 73 х 20 мм подставка с камнем для восстановления Suehiro

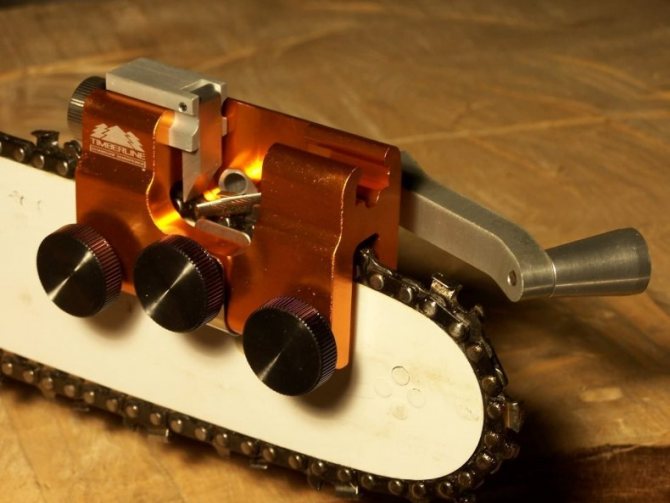

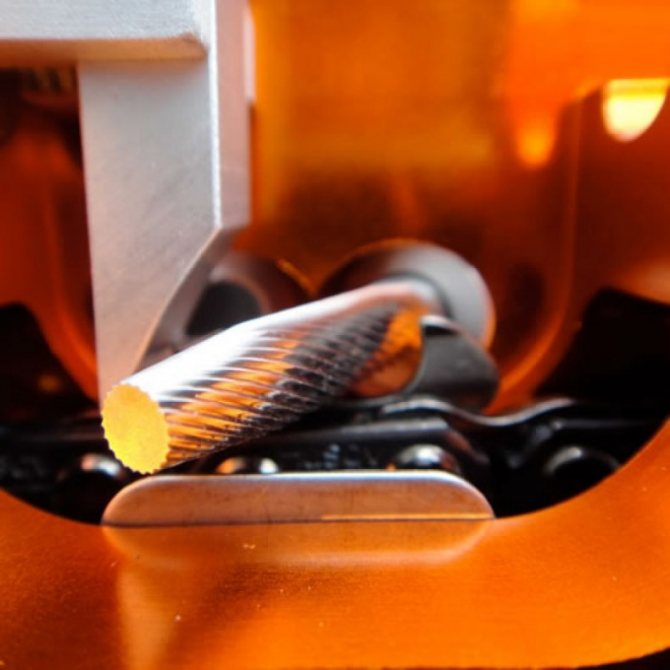

Заточка цепи бензопилы напильником

Профессионалы напоминают, что все зубья цепи для бензопил имеют специфическое строение. Стоит разобраться, какая часть зубца подлежит заточке, а какую сторону трогать не стоит. После заточки зубья должны иметь вид, максимально приближенный к заводскому.

В противном случае инструмент не будет работать должным образом. Обтачивать каждый зуб необходимо одинаковое количество времени, чтобы соблюдалась симметрия.

Для цепей с диаметром в 1,3 рекомендуется использовать напильник с диаметром в 4 мм. Цепи с диаметром 1,6 затачиваются напильником на 5,2 мм. Для заострения ограничителя потребуется плоский напильник. Перед началом работ необходимо надеть перчатки, чтобы защитить руки от острых зубьев бензопилы. Во время заточки цепь должна быть натянута.

Этапы заточки цепи напильником:

1. Зажать шину бензопилы в тиски. Неподвижный инструмент не будет мешать заточке.
2. Мелом необходимо отметить зуб, с которого начинается заточка. В противном случае можно будет ходить по кругу, потратив лишнее время на процедуру.
3. Установить зажим с напильником под углом 30 градусов к цепи.
4. Легкими движениями точить зуб цепи бензопилы необходимо от себя. Для нового напильника достаточно 7 прогонов, чтобы придать остроту зубьям цепи.
5. Заточив все зубья с правой стороны, бензопилу необходимо развернуть и точить левые зубья.

«Плюсы» заточки пилы напильником: произвести заточку можно в полевых условиях без особого труда и инструмента. Среди «минусов» данного способа заточки: процесс трудоемкий и отнимает много времени.

Требуется хороший напильник для заточки. Дешевые варианты инструментов быстро выйдут из строя после первого прогона по цепи. Если цепь слишком затуплена, напильником исправить ситуацию не получится. Необходимо рассмотреть альтернативные варианты заточки.

Керамические камни

Относительным новшеством являются керамические водные камни с особенно высокой износостойкостью для профессионального применения. Керамические камни имеют очень прочную связь и мало изнашиваются. Однако для достижения хороших характеристик заточки необходимо использовать абразивные частицы очень высокого качества и износостойкие (такие как Shapton). Керамические камни Shapton почти не впитывают воду. С ними достаточно 1 минуты замачивания.

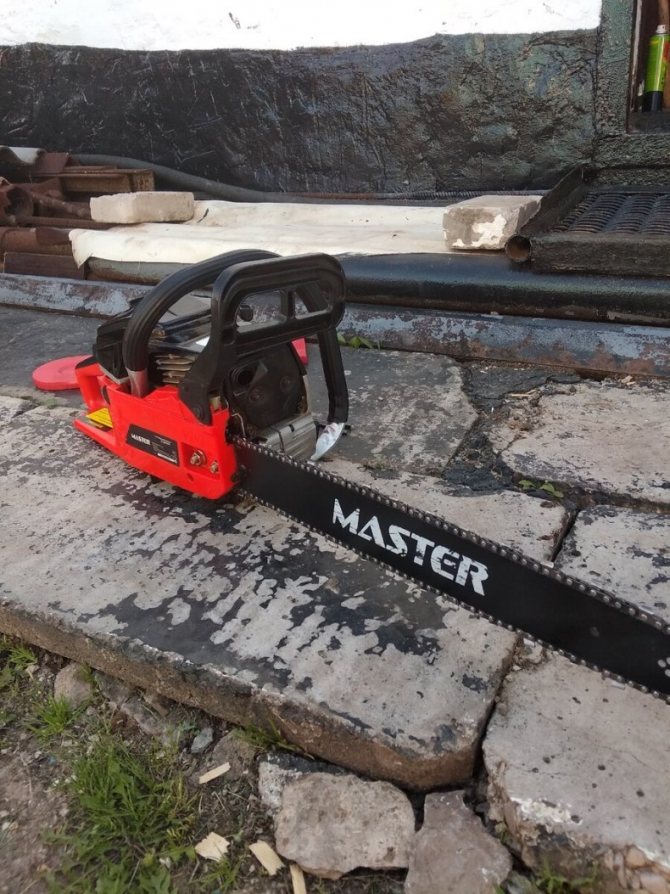

Зачем нужна заточка цепи для бензопилы?

Однако бензопила должна быть острой, так как затупившаяся цепь инструмента приводит к следующим последствиям:

1. Снижение эффективности спила древесины. Вместо нескольких деревьев тупая цепь бензопилы срежет только 1 за тот же временной промежуток.
2. Повышенная нагрузка на механизм бензопилы. Быстрее изнашивается ведущая звездочка и шина.
3. Увеличивается расход топлива. Затупившаяся цепь требует большего усилия для разрезания древесины.
4. Срезы получаются неровными с кучей зазубрин.

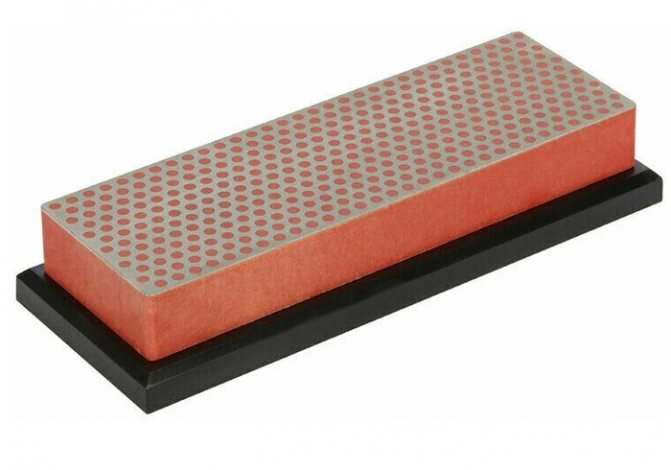

Алмазные камни

Артикул: DMT D8EE Брусок абразивный алмазный DiaSharp 200 х 76 мм 8000 грит бежевый DMT D8EE

Артикул: DMT W250EFWB Брусок абразивный алмазный двусторонний DMT DuoSharp 250 х 100 мм 1200 / 600 грит X-Fine / Fine

Артикул: DSS-115F CMT DSS-115F Точильный камень алмазный, мелкое зерно D25 в кожаном чехле 115 x 25 x 3 мм красный

Конструкция цепи бензопилы

1. Режущие левые и правые зубья.
2. Ограничитель (контроль глубины запила).
3. Ведущее звено.
4. Заклепки.

Для удобной работы с бензопилой необходимо затачивать каждый зубец по левой и правой стороне. Существует 2 основные формы зубьев цепи бензопилы:

• Чиппер — наиболее распространенная форма. Профиль закруглен, поэтому заточка производится преимущественно круглым напильником. Затупляется чиппер достаточно быстро.
• Чизель — профиль зубца напоминает цифру 7, поэтому при непосредственном контакте с древесиной из-за небольшой площади контакта срез получается легче и чище. Однако в заточке данная форма больше недостаток, чем преимущество.

Натуральные водные камни

Природные камни, включая бельгийский Brocken или словацкий Rozsutec – это осадочные или известковые породы со встроенным корундом, оксидами, кварцитами или полудрагоценными камнями (такими как гранаты). Благодаря своей слегка неоднородной структуре, они особенно хорошо сочетаются со сталью ручной ковки.

Арканзасские точильные камни «Новакулит» очень плотные и износостойкие. Они хорошо подходят для правки стамесок для резьбы по дереву, токарных инструментов. ВНИМАНИЕ: Не рекомендуется сочетать вместе масляные (обычные абразивные) и водные камни, так как масло уменьшает эффект камней. Посмотрите натуральные камни Nagura, ARKANSAS

Артикул: Di 711518 Натуральный японский водный камень (Брусок абразивный) Binsu 800-1200, 220*65*62 мм	Артикул: Di 711519 Натуральный японский водный камень (Брусок абразивный) Amakusa 400-800, 220*65*65
Артикул: NB 895600 Брусок абразивный натуральный 6000-8000 100х40х12 мм Арканзас белый Narex	Артикул: MT # NAGURA-200/711301 Камень Nagura Botan 3000 натуральный 50х40х30мм Miki Tool

Натуральные масляные камни

В сочетании с маслом некоторые камни образуют смазывающую суспензию, которая повышает их эффективность. Пористые камни, например Нортон (Индия). Камень обычно предварительно насыщен маслом, нуждается только в нескольких каплях хонинговального масла на своей поверхности перед заточкой. Камни с закрытыми порами впитывают лишь небольшое количество масла. Достаточно нескольких капель хонинговального масла на их поверхность. В отличие от воды, масло не промывает камень, поэтому он засоряется быстрее. Его можно очистить, протерев маслом. Посмотрите маляный камень Oil Stone Suehiro

Какие заточные камни выбрать

Базовый уровень:
В качестве базового оснащения для ручной заточки рекомендуется (рекомендация производителя DICTUM) сочетание камней с зернистостями 1000 и 6000 грит. Это сочетание является минимально достаточным для правки и оптимально — для начинающих. Приобретение комбинированного камня 1000 / 6000 с данными зернистостями позволит сэкономить.

Артикул: Di 711007 Брусок абразивный японский комбинированный 1000 / 6000 150x50x25 мм Sun Tiger 711007

Артикул: Di 711006 Брусок абразивный японский комбинированный 1000 / 6000 207х66х36 мм King 711006

Артикул: Ver 05M0901-711005-AM Точилка Veritas Sharpening System II плюс Брусок абразивный японский комбинированный 1000 / 6000 King

Для продвинутых пользователей:

• Грубый точильный камень с зернистостью 220 (№ 711999) для сколов, для правки и т.п. Брусок абразивный японский 220 King 711999
• Точильный камень с зернистостью 1000 — 1500 — для нормальной заточки. Например Натуральный японский водный камень Jyo-Haku 1000-1500 711620
• Правильный камень с зернистостью 6000 — для полировки и правки кромки. Пример Заточной абразив 6000 Suehiro с нагурой Suehiro белый MT 6000 М00014380
• Чистящий камень «нагура»

Для желобковых стамесок — резцов — дополнительно потребуется:

• Фасонный камень с зернистостью 4000 — для правки внутренней стороны. Пример Абразивный водный камень ПЕТРОГРАДЪ БРИЗ 4000 М00015241
• Чистящий камень нагура

Для всех:

• Правильный блок для точной правки неровных водяных камней (Камень для правки 100 грит 711299)
• Держатель точильного камня

Посмотрите все для заточки от Диктум

Обзор популярных моделей

Чтобы сократить время на поиски подходящего устройства, мы провели обзор и составили рейтинг станков для заточки цепей бензопил.

Рейтинг стационарных моделей с электроприводом

Ниже приведен рейтинг наиболее популярных стационарных моделей станков с электроприводом.

Rezer EG180-C

Стационарный электрический станок для заточки бытового класса. Мощный электромотор, металлический приводной редуктор и качество сборки позволили использовать его для заточки цепей с шагом звена от ¼ до 0,405 дюйма. Корпус из ударопрочного пластика с широкими теплообменными отверстиями надежно защищает внутренние компоненты станка от механических повреждений. Литое металлическое основание позволяет снизить общий уровень вибраций, а технологические отверстия, расположенные в углах дают возможность зафиксировать его на любой поверхности.

Высокая скорость вращения заточного диска обеспечивает качественную заточку зубьев. Станок укомплектован поворотными тисками для фиксации пильной цепи толщиной до 2 мм. Это позволяет облегчить проведение работ и увеличить их точность.

Технические характеристики:

• производитель – Rezer;
• модель – EG180-C;
• Родина бренда – Россия;
• страна производства – Китай;
• класс – бытовой;
• мощность, л.с./кВт – 0,24/0,18;
• диаметр диска, мм – 100;
• частота вращения шпинделя, об/мин – 6000;
• толщина диска, мм – 4,5;
• вес, кг – 2,3;
• цена, в руб – 2 490.

Достоинства	Недостатки
простота эксплуатации	шумность во время работы
изменение угла наклона заточного диска
высокая производительность

ДИОЛД МЗ-0,13

Компактный бытовой станок для заточки цепей. Предназначен для затачивания пильных цепей с различным шагом звена. Однофазный коллекторный двигатель с двойной изоляцией раскручивает шлифовальный круг до 2500 об/мин. Этого показателя вполне достаточно для правки кромки режущего зуба в бытовых условиях. Для защиты электромотора от ударных нагрузок привод точильного круга осуществляется через клиноременную передачу.

Рукоятка эргономичной формы обеспечивает удобный хват и надежно фиксирует инструмент в руке пользователя. Массивная опорная поверхность позволяет надежно зафиксировать агрегат на любой поверхности.

Особенности конструкции позволяют тискам поворачиваться на 30⁰ в обе стороны, облегчая процесс затачивания.

Технические характеристики:

• производитель – ДИОЛД;
• модель – МЗ-0,13;
• Родина бренда – Россия;
• страна производства – Китай;
• класс – бытовой;
• мощность, л.с./кВт – 0,18/0,13;
• диаметр диска, мм – 100;
• частота вращения шпинделя, об/мин – 2500;
• толщина диска, мм – 3,5;
• вес, кг – 2,0;
• цена, в руб – 2 907.

Достоинства	Недостатки
хорошее качество сборки	низкая частота вращения шпинделя
двойная изоляция электромотора
регулируемый угол заточки резцов

Посмотрев видео можно увидеть полный обзор и процесс сборки станка для заточки цепей ДИОЛД МЗ-0,13.

Huter ESC-100

Универсальный бытовой станок для заточки цепей бензопил. Простота конструкции увеличивает надежность и упрощает управление устройством. Корпус с дополнительными ребрами жесткости обеспечивает надежную защиту внутренних элементов. Однофазный электродвигатель обеспечивает стабильное вращение шпинделя на уровне 5200 об/мин. Широкие вентиляционные отверстия эффективно отводят тепло, защищая мотор от перегрева и продлевая срок его безотказной эксплуатации.

Особенностью конструкции является возможность изменения угла наклона заточного диска. В совокупности с регулируемыми зажимными тисками, этот фактор увеличивает точность и скорость правки режущих зубьев.

Технические характеристики:

• производитель – Huter;
• модель – ESC-100;
• Родина бренда – Германия;
• страна производства – Китай;
• класс – бытовой;
• мощность, л.с./кВт – 0,14/0,1;
• диаметр диска, мм – 108;
• частота вращения шпинделя, об/мин – 5200;
• толщина диска, мм – 4,5;
• вес, кг – 2,37;
• цена, в руб – 3 090.

Достоинства	Недостатки
небольшие габариты и вес	пластиковая станина
простота конструкции
длительный срок службы

Также рекомендуем почитать интересную статью про то, как заточить цепь бензопилы своими руками.

Вихрь СЦЗ-200

Портативный станок для затачивания цепей с шагом звена от ¼ до 0,404 дюйма. Пластиковый корпус и рукоятка особой формы облегчают эксплуатацию инструмента, а также защищают внутренние элементы от механических повреждений. Шлифовальный круг вращается с частотой 6000 об/мин, что позволяет производить качественную заточку пильных зубьев.

Массивное литое основание из алюминиевого сплава позволяет снизить вибрации, возникающие во время работы.

Для дополнительного удобства станок оснащается поворотными тисками, в которые можно зажать цепь толщиной до 1,6 мм.

Технические характеристики:

• производитель – Вихрь;
• модель – СЦЗ-200;
• Родина бренда – Россия;
• страна производства – Китай;
• класс – бытовой;
• мощность, л.с./кВт – 0,27/0,2;
• диаметр диска, мм – 100;
• частота вращения шпинделя, об/мин – 6000;
• толщина диска, мм – 3,2;
• вес, кг – 2,36;
• цена, в руб – 3 090.

Достоинства	Недостатки
мощный электромотор	наличие сборочных люфтов
высокая производительность
длительный срок службы

Зубр СЦ-200

Высокопроизводительный станок для затачивания бытовых и профессиональных пильных цепей с шагом звена 1/4 и 3/8 дюйма. Особенностью конструкции является приводной редуктор, отлично регулирующий обороты. Поэтому, электромотор мощностью 90 Вт легко раскручивает шпиндель диска до 5000 об/мин. Этого достаточно для качественной правки режущей кромки любой пильной цепи. Кроме того, в комплект поставки включены два диска разной толщины, благодаря которым можно точить различные пильные цепи.

Поворотные тиски оснащаются функцией быстрого разжима цепи. Благодаря этому удалось увеличить скорость проведения работ.

Технические характеристики:

• производитель – Зубр;
• модель – СЦ-200;
• Родина бренда – Россия;
• страна производства – Китай;
• класс – полупрофессиональный;
• мощность, л.с./кВт – 0,12/0,09;
• диаметр диска, мм – 104;
• частота вращения шпинделя, об/мин – 5000;
• толщина диска, мм – 3,2;
• вес, кг – 2,75;
• цена, в руб – 3 990.

Достоинства	Недостатки
надежный электромотор	пластиковый фиксатор упора звена цепи
ограничитель глубины заточки
фиксатор поворотного полотна

Сводная сравнительная таблица

Для большей наглядности основные параметры станков были сведены в единую таблицу. Глядя на нее, проще понять какой станок для заточки цепей бензопил лучше.

Наименование	Мощность электромотора, кВт	Диаметр диска, мм	Частота вращения шпинделя, об/мин	Толщин диска, мм	Стоимость, руб
Rezer EG180-C	0,18	100	6000	4,5	2 490
ДИОЛД МЗ-0,13	0,13	100	2500	3,5	2 907
Huter ESC-100	0,1	108	5200	4,5	3 090
Вихрь СЦЗ-200	0,2	100	6000	3,2	3 090
Зубр СЦ-200	0,09	104	5000	3,2	3 990

Также рекомендуем почитать интересную статью про 3 самых популярных способа заточки цепи электропилы в домашних условиях.

Наборы камней для заточки

Чтобы предоставить вам лучшее базовое оснащение для разных инструментов и сталей, мы собрали для вас различные наборы для заточки. Вы можете подобрать подходящий именно Вам набор заточных камней.

Артикул: РН Набор N4: 150, 360, 500. 1000, 1500, 2000 Набор заточной ПЕТРОГРАДЪ N4 для заточки ножей 15 х 15 х 120 мм 6 камней (150, 500, 1000, 1500, 2000, 4000 грит)

Артикул: М00003437-М00017823-М00014093-АМ Стартовый набор для заточки ножей, рубанков и стамесок Петроград № 1: Точилка, угломер и набор заточных камней

Артикул: Arma21 Стартовый набор для заточки ножей, рубанков и стамесок N 3: короб-ложемент, точилка, шаблон, угломер и набор заточных камней

Как использовать заточные камни

Во время использования камни должны быть устойчиво размещены на нескользящей поверхности или на подставке. Для обеспечения устойчивости используйте Держатель точильного камня с нескользящими резиновыми губками, резиновую подкладку или нескользящий коврик.

А масло Камелии 705281 поможет Вам в дальнейшем защитить столярные, резчицкие, кухонные инструментов от коррозии.

Признаки затупившейся цепи бензопилы

• Повышенные физические усилия при спиливании дерева.
• Растяжение цепи бензопилы, нехарактерное ранее.
• Вибрация при распиле или подтормаживание бензопилы.
• Отсутствие точности распила, стружка становится неровной, с острыми краями и зазубринами.
• Ржавчина на цепи, отсутствует стальной блеск металла.

Использование некачественного масла, а также неправильная корректировка цепи (должна стоять строго по пазам) также являются причиной раннего затупления зубцов.

Выравнивание камней

При заточке инструментов с прямыми режущими кромками очень важно чтобы точильный камень сам был полностью плоским. Проверить это можно прижав линейку торцом к его поверхности. Если свет проникает сквозь щель, то камень неровный, должен быть отшлифован одним из возможных способов. Самый простой из них — это правка с помощью алмазной притирочной пластины. Вы растираете хорошо пропитанный водой камень кругами на притирочной плите, пока поверхность не станет ровной. Светлые поверхности показывают ровные участки камня, в то время как более темные участки еще не соприкасались с выравнивающим камнем. Повторите операцию. Обрабатывайте до тех пор, пока поверхность не станет полностью светлой, постоянно смывая пасту. В качестве альтернативы Вы можете использовать наборы с наждачной бумагой 100 зернистости (намоченной водой), помещенной на плоскую гранитную каменную плиту (габродиабаз). Специализированная Сетка для выравнивания абразивных брусков функционирует аналогично.

Хранение заточных камней

При хранении синтетических камней ВАЖНО различать те, которые должны храниться сухими, и те, которые могут постоянно храниться в воде, лучше всего использовать закрываемую крышкой пластиковую ванну, в которой камни можно постоянно хранить в водяной бане. Хранятся в воде: King, Solar Tiger и т. д. В воду следует добавить немного уксуса или дезинфицирующего средства, чтобы предотвратить рост водорослей. Бытовые моющие средства не следует использовать — они разрушают связь камня. Чтобы предотвратить растрескивание, точильные камни никогда не должны подвергаться воздействию мороза! При использовании сильно известковой воды не позволяйте камням высыхать слишком часто; в противном случае известь накапливается и снижает эффективность камней.

Артикул: Di 711005 Брусок абразивный японский комбинированный 1000 / 6000грит 205*50*25 мм King 711005 Отзывы (1)

Артикул: Абразив КТВ 70х20х200 I-2000-В/-VB Заточной абразив ( абразивный водный камень ) ПЕТРОГРАДЪ 200 х 70 х 20 мм 2000 грит

Артикул: MT #CR-3800 / Di 711024 Комбинированный японский водный камень на подставке 1000 / 3000 183 х 63 х 32 мм Suehiro New Cerax

Сухое хранение: Shapton, Suehiro, точильные камни Naniwa, Jinzo и др.

Артикул: MT #6000 Заточной абразив 6000 Suehiro 206х73х23мм на подставке, с нагурой белый

Артикул: Di 711533 Заточной абразив японский комбинированный 1000/3000 134х40х26мм Suehiro

Артикул: MT #NGR-10 Камень Nagura 1000 Suehiro для камней 1000-2000 грит, 73х40х28 мм

С точильными масляными камнями следует обращаться осторожно. Держите их чистыми и свободными от масла, так как масло предотвращает поглощение камнями воды, ограничивая их абразивное действие.

Артикул: MT OС-62N Брусок абразивный масляный японский скошенный 320 грит 25 х 6 х 2 х 100 мм Oil Stone Suehiro
