Как сделать ножницы по металлу своими руками

Устройство рычажных ножниц

Работа ручных ножниц по металлу основана на принципе рычага. Кроение материала осуществляется двумя режущими поверхностями длиной около 20 см. При этом одна поверхность жестко зафиксирована на основании, сюда приходится вся сила давления. Подвижный резак также закреплен на станине. В фиксированном лезвии выбран паз для перемещения ползуна. Он наподобие шарнира перемещается в одной плоскости.

На ползуне прикреплена подвижная часть ножниц. Рабочий ход ползуна составляет 15 — 32 мм. Подвижное полотнище оснащено длинной ручкой (около 50 см), которая увеличивает прикладываемое усилие в 20 и более раз. Поэтому металл разрезается довольно легко.

Корпус рычажных ножниц металлический, режущие поверхности из инструментальной стали. В среднем размеры инструмента составляют 56 х 18 х 45 см, весит около 30 кг. С помощью такого оборудования можно своими руками разрезать стальной лист толщиной 0,5 см, алюминиевый или латунный 0,6 мм, профиль сечением 6х70 мм или стальной прут №13.

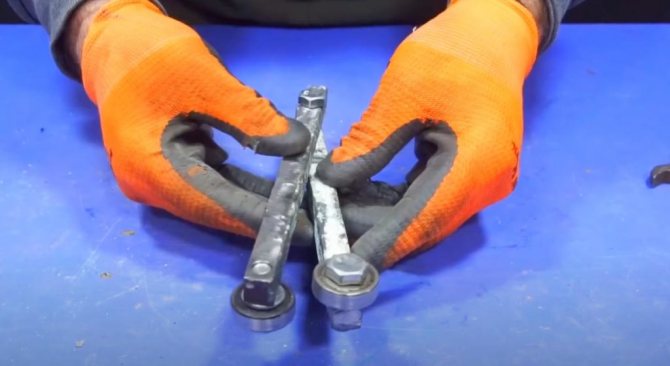

Как сделать роликовые ножницы по металлу из подшипников

Когда стоит вопрос: «купить или сделать своими руками», то чаще всего домашние мастера делают выбор в пользу второго варианта. Просто потому, что это дешевле.

Необходимые материалы:

стальной квадратный пруток;
арматура;
подшипники;
болты;
металлическая полоса.

Изготовление рычагов

От квадратного прутка отрезаем две заготовки одинаковой длины. Отступаем от края примерно по 1 см и высверливаем отверстия.

Затем метчиком нарезаем в отверстиях резьбу. С помощью болтов крепим на концах рычагов подшипники.

На противоположных концах квадратных прутков также высверливаем отверстия. В одном из них метчиком нарезаем резьбу. Соединяем рычаги вместе с помощью болта.

Установка ограничителя

Нам потребуется кусочек металлической полосы, который будет выступать в качестве ограничителя. На конце высверливаем отверстие и нарезаем в нем резьбу.

Привариваем заготовку к нижнему рычагу. Лишнее обрезаем болгаркой. В отверстие вкручиваем болт.

Привариваем полосу к рычагу

Отрезаем выступающую часть

Готовый результат

Изготовление ручки

В качестве ручки можно использовать кусок арматуры или рифлёный квадратный пруток. Придаём заготовке требуемую форму и привариваем к верхнему рычагу. Самодельное приспособление готово!

Теперь останется только зачистить сварные швы болгаркой и при желании покрасить самоделку.

Виды рычажных ножниц

Конструкции рычажных резаков не отличаются разнообразием, основное отличие в типе привода:

ручные — наиболее примитивное устройство, воздействием на рычаг приводится в движение режущее лезвие;
электрические — работают очень быстро, отличаются высокой производительностью. Кроение металла на таком оборудовании не требует никаких усилий от рабочего;
гидравлические — мощные, запускаются в движение гидравлическим приводом. Широко используются при необходимости больших усилий, например, для рубки арматуры или прута.

Ручные ножницы подразделяются в зависимости от назначения и конструкции:

с прямыми лезвиями — применяют только для резки по прямой линии;
с искривленными резаками — ими вырезают элементы сложной формы и отверстия;
стуловые — применяются для кроения толстых пластов бумаги;
пальцевые — очень тонкими резцами проделывают отверстия;
рычажные — стационарно крепятся на верстак.

Ручное рычажное приспособление позволяет выполнять проходную или прямую резку только по ровной линии.

Кроме того, инструменты различаются по длине исполнительных элементов:

с коротким лезвиями для проходного кроения;
с длинными режущими поверхностями — для прямого кроения;
комбинированные ножницы для любых видов, в том числе контурной.

Кроение мелких деталей рычажными ножницами невозможно, они удобны для крупных работ по раскройке или рубке.

Инструмент может быть стационарного или переносного типа. Для работы оба вида крепко фиксируются на верстаке или станине. Только так можно точно и безопасно кроить металл. Чтобы закрепить портативные ножницы используют струбцины или болты.

Правила работы на рычажных ножницах

Перед началом работы необходимо надеть печатки, чтобы не порезаться острыми краями металлического листа!

Накрепко зафиксируйте ручной инструмент на поверхности стола;
лист металла разместите перпендикулярно лезвиям, удерживая основной рукой (правой у правшей);
плавно и аккуратно следует нажать на рукоятку сверху вниз.

Во время работы нужно беречь ноги от падения отрезанных кусков металла. Особенно опасны падения ребром, поэтому нельзя работать босиком или в открытой обуви. Для установки ножниц выбирают только прочное, не шатающееся основание.

Самодельные рычажные ножницы

Вариант 1

Станина этой модели ручных ножниц собирается своими руками из пары уголков 7,5 х 7,5 х 0,8 см. Фиксированный нож с помощью пары винтов прикрепляется к горизонтальной основе. Для совмещения с подвижным лезвием верх основы срезается наполовину. В лезвиях проделываются отверстия, прозенкованы для винтов М8 длинной 24 мм впотай.
На верхней основе с помощью шарнирных крепежей установлены: на нижней поверхности лезвие и рычаг ножа (размеры 6,5 х 3 х 0,6 см), на верхней части рычаг (24,5 х 1,8 х 0,7 см) и серьга (6 х 1,8 х 7 см), обеспечивающая подвижность.

Заготовки своими руками выпиливаются ножовкой. Лезвия вытачиваем из закаленной стали, угол заточки 30 градусов.

Сначала собираем все детали в готовый станок, налаживаем. После разбираем, красим. Когда краска подсохнет — собираем начисто.

Так как представленная конструкция довольно мала, она крепится на верстаке в тисках. Можно установить инструмент на верстак стационарно. Для этого основание приваривается к уголку, который винтами крепится к верстаку. Чтобы отрегулировать соотношение лезвий используются прокладки.

Вариант 2

Эта модель ручных ножниц дополняется подробным чертежом. Кроение металла производится парой лезвий длиной 10 см каждое. Подвижное лезвие крепится к кулисе на кривошипном механизме. Эксцентриситет кривошипа составляет 16 мм и дает максимальную амплитуду 3,2см. К его хвосту прикрепляем ручку длиной 50 см.

Рекомендуется сделать стационарный вариант ножниц, которые надежно один раз прикрепятся к рабочей поверхности болтами М10. Для крепежа предусматриваются лапки с отверстиями. Корпус рычажных ручных ножниц необходимо делать из качественной стали 45 или 40, а лезвия из марок Р18, Р9 или У10.

Сделанные по этому чертежу ножницы уже больше 2 лет успешно работают, справляются со стальным листом толщиной до 3,5 мм.

Видеоролик с подробным описанием чертежей, конструкции и изготовления рычажных ножниц по металлу:

Правила резания

Основные правила, которые необходимо применять при резании ручными ножницами листового металла:

При разметке детали, которую необходимо вырезать, нужно предусматривать припуск для последующей обработки.
Располагать разрезаемый лист строго перпендикулярно по отношению к лезвиям инструмента.
Производить разрезание нужно в рукавицах острозаточенными ножницами.
Чтобы избежать надрыва металла, не нужно сводить приспособление полностью в конце реза.
Нужно подтягивать ось-винта, если инструмент начинает сминать материал заготовки.
Если затруднено нажатие на ручки приспособления или толщина металла 0,5 мм и более, нужно закрепить в тисках одну из ручек.
Размер «зареза» в углах не должен быть больше 0,5 мм.
Если нужно вырезать деталь криволинейной формы, сначала прямым резом вырезается заготовка с припуском от пяти до шести миллиметров, затем по часовой стрелке вырезается деталь по разметке.

Как сделать гильотину для резки металла своими руками?

В домашней мастерской или небольшом бизнесе по изготовлению изделий из тонколистового металла листовые ножницы по металлу, проще – гильотина – никогда не будут лишними. Приводной вариант можно установить, например, в гараже, а ручная гильотина вообще не займёт много места. При наличии довольно большого количества вариантов изготовления (в чертежах, видео или описаниях), а также некоторых приспособленных узлов от какого-нибудь списанного оборудования сделать самодельные ножницы по металлу – это доступная реальность.

Чем разрезать лист металла в домашних условиях

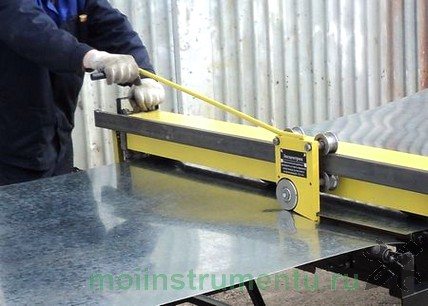

В промышленности используются роликовые ножницы для резки листового металла заводского производства. Отличительными их особенностями является высокая точность, большой срок службы, а также отсутствие необходимости изготовления своими руками. Часто в домашнем хозяйстве возникает потребность в получении ровных полосок из листовой стали, которые используются для разных целей. Если нужна одна полоска, то нет необходимости покупать или делать такое устройство, так как можно использовать обычные ножницы по металлу. Если же необходимо раскроить весь лист или выполнять работы по раскрою регулярно, тогда обзавестись роликовым ножом необходимо обязательно.

Покупать такое устройство заводского производства не имеет оправданного смысла, так как цена составляет от 15 тысяч рублей и более, что зависит от конструкции, размеров и качества устройства. Роликовые ножницы для резки листового металла можно сделать своими руками в домашних условиях, воспользовавшись для изготовления имеющимися расходными материалами. Такой способ хотя и требует затрат времени, но зато позволяет сэкономить средства, получив в итоге универсальный режущий инструмент для раскроя листов из нержавеющей стали, оцинковки и т.п.

Это интересно!
Следует отметить, что роликовые ножницы подходят только для раскроя ровных листов, и разрезать ими листы с выступами и выемками нельзя, например, профнастил в поперечном направлении.

Работа наиболее простых ножниц по металлу

Принцип резки гильотинными (листовыми) ножницами заключается в том, что ножевая балка устройства, к которой прикреплена подвижная часть инструмента, по рабочему торцу должна иметь угол в 1,5…3°, вследствие чего резка металла происходит неодновременно по всей ширине. Это снижает усилие резки, но требует приёма, который бы компенсировал сдвиг листового металла (жести, плотного картона и пр.) при резке. Таким образом, потребуется надёжный прижим.

Основные узлы сабельной гильотины

Для привода самодельной гильотины можно применить электродвигатель небольшой мощности, поскольку энергоёмкость процесса невелика. Но по результатам расчёта максимального усилия резки часто достаточно и ручного привода, например, рычажного типа (в самодельных устройствах часто предлагается именно он). Потребуется также надёжное направление подвижных деталей в процессе резки, а также жёсткая опорная поверхность станины. В таком случае детали самодельной гильотины и само изделие не будут упруго деформироваться.

В чертежах обычно указываются пределы толщины и ширины листового металла, либо жести, на которые рассчитано устройство. Если же весь процесс получения листовых ножниц своими руками проводится самостоятельно, то проектирование начинают с уточнения силовых характеристик резки и выбора схемы механизма.

Исходными данными для выбора конструкции являются:

вид материала, с которым будут производиться операции;
предельные габариты листа по толщине, длине и ширине;
точность разделения;
предельные габаритные размеры ножниц;
тип привода.

Самодельные ножницы для резки тонколистового металла

Резку листового металла можно охарактеризовать как технологический процесс, в результате которого металлическое изделие делится на части, приобретая заданные формы и размеры.

В статье описана обработка листового металла, рассказано о способах резки металла, описаны роликовые ножницы, автоматические линии и т. д., а также рассмотрено специальное оборудование для обработки листового металла (станок, резак и др.).

Способы резки делятся на две основные группы: механическую и термическую.

Прежде чем выбрать определенный тип резки, необходимо узнать преимущества каждого вида, сущность процесса, а также в каких случаях применяется конкретный вид резки.

Механические виды резки

Основой механической резки является режущий инструмент, имеющий характеристики прочности и твердости выше, чем у обрабатываемого металла.

Еще такой способ обработки называется холодным. К механической обработке относятся гильотинная, ленточнопильная и гидроабразивная и резка болгаркой.

Резка ножницами и болгаркой

Для резки металла данным способом используются специальные гильотинные ножницы, которые можно использоваться для тонколистовых металлов (профлист, оцинковка).

Режущим элементом является нож. Гильотинные ножницы бывают механические, автоматические, пневматические, гидравлические.

Гильотинные ножницы ручные и пневматические имеют самые низкие цены из всех видов оборудования, предназначенных для прямолинейного реза металла.

Однако недорогой инструмент имеет низкую производительность, поэтому приходится прилагать много усилий.

Поэтому чаще всего предпочтение отдается специальным электроинструментам или промышленному оборудованию, которым работать гораздо легче и быстрее.

Электрический инструмент — это болгарка (углошлифовальная машина).

Резка и гибка болгаркой крайне не рекомендуется для металла с полимерными покрытиями, например, металлопрофиля, металлочерепицы.

Это связано с тем, что абразивные круги снижают защитные характеристики металла. При резке болгаркой своими руками нужно соблюдать технику безопасности: обязательно должны быть закрыты глаза и руки.

Главной опасностью при работе болгаркой является вылет осколков.

Эффективная резка болгаркой производится пяткой диска – ближней нижней частью круга. Через каждые 5 мин инструмент нужно отключать во избежание перегрева.

Если болгаркой режутся длинные трубы, то начинать нужно со свисающего края. Толстые детали режутся болгаркой прямолинейно.

Гильотинные ножницы работают по следующему принципу: лист для резки располагается на столе между ножами.

Металл нужно прижать к столу балкой, а затем перемещать верхний нож.

Гильотинные ножницы обеспечивают точную резку металла, что объясняется прижимным механизмом. Предназначены гильотинные ножницы для продольной и поперечной резки листового металла. Это приспособление для продольной резки является наиболее популярным.

Инструмент другого вида применим для квадратного, круглого и углового металла, благодаря тому, что нож располагается под любыми углами. Основные характеристики приспособления – длина и толщина среза.

Гильотинные ножницы обеспечивают ровный срез без шероховатостей, нож не портит краску и полимерное покрытие и характеристики обрабатываемого изделия.

Существуют еще дисковые ножницы для продольной резки, которая осуществляется крутящимися круглыми ножами.

Нижние и верхние дисковые ножи крутятся в разные стороны с одинаковой скоростью. Движение обрабатываемого изделия обеспечивается трением о нож.

Дисковые ножницы работают так: обрабатываемый лист укладывается на станок, вставляется между опорными и прижимными рейками.

Затем лист фиксируется зажимами и дисковые ножницы перемещаются по линии реза. Когда дисковые ножницы начинают вращение, нож разрезает изделие.

Дисковые ножницы просты в использовании при продольной резке металла своими руками (особенно, если линии для резки заранее размечены). Нож производит точную и качественную резку.

Данный инструмент предназначен лишь для продольной резки. Довольно востребованными являются автоматические линии.

Автоматические линии состоят из подающего устройства, разматывающего устройства, механизма подачи материала, режущего блока и пульта управления.

Автоматические линии для продольной резки имеют главное преимущество: нет необходимости задействовать людей, так как все операции на линии выполняются под контролем одного человека.

Часто применяются роликовые ножницы. Роликовый нож используется для прямолинейной и фигурной резки. Роликовый нож подходит для вырезания круглых и овальных, квадратных форм.

Механические гильотинные ножницы

Ручное устройство — наиболее простое по конструкции. Оно включает в себя:

опорный стол, на котором будет располагаться исходная заготовка;
две или четыре стойки, которые будут обеспечивать ножницам прочность и устойчивость;
поворотную ось с подшипниками скольжения (подшипники качения непригодны, поскольку зазоры при работе такой гильотины будут существенно изменяться, что быстро приведёт к заклиниванию);
ножевую балку, в которой предусматриваются посадочные места под крепление сменных ножей;
неподвижные ножи, которые монтируются на передней торцевой поверхности рабочего стола;
рычаг поворотного типа, который будет производить силовое перемещение балки при резке;
струбцины для фиксации металла.

Изготовление своими руками начинают со стола. Его размеры должны быть достаточными для удобного размещения заготовки, с учётом мест под фиксирующие струбцины: их должно быть как минимум две, по каждой из сторон листа. Толщина должна исключать прогиб под усилием деформирования. Проще всего приспособить стальную плиту, которую устанавливают своими руками на швеллеры. Места соединения можно скрепить болтами заподлицо с верхней поверхностью, а можно использовать и сварку. Передний торец обязательно шлифуется, чтобы обеспечить ровность последующего прилегания к нему неподвижного ножа.

Следующий этап – получение своими руками опорных стоек. Их обязательно следует сделать из цельного профиля. Подойдут квадратные трубы из качественной среднеуглеродистой стали, либо швеллер. Размер сечения можно легко вычислить по предельной нагрузке на стойки, которая складывается из собственного веса составляющих ручных гильотинных ножниц по металлу, и усилия резки Р, кН.

Последнее рассчитывается по зависимости:

k – коэффициент, учитывающий возможную неравномерность рабочего зазора, затупление режущих кромок, качество разрезаемого материала и т.д. Обычно k = 1,05…1.3;

В – наибольшая ширина листа металла, мм;

s – максимальная толщина металла, мм;

σср – предел прочности материала на срез, МПа.

Для наиболее употребительных в быту материалов данный параметр составляет, МПа:

для малоуглеродистой стали – 280…290;
для среднеуглеродистой стали – 300…400;
для высокоуглеродистой и нержавеющей стали – 400…500;
для жести, алюминия – 65…80;
для меди, латуни – 180…200.

При сборке стоек своими руками обязательно необходимо выдержать параллельность опорных поверхностей и их перпендикулярность оси поворота ножевой балки. Для этих целей лучше пользоваться лазерным уровнем. Пол в месте установки ножниц необходимо сделать ровным и прочным. Не допускается установка своими руками оборудования на уплотнённый грунт, ламинат и прочие варианты покрытия бетона полимерами.

Особо ответственный момент – изготовление своими руками ножевой балки: её профиль необходимо сделать таким, чтобы в процессе поворота подвижные ножи постепенно входили в контакт с разрезаемым металлом. Для этого можно предусмотреть два варианта:

профилирование по контуру сабли, с постепенным увеличением радиуса кривизны по мере приближения к ручке рычага;
пирамидальный профиль с углом скоса не более 5…60 (при большем угле металл начнёт деформироваться и изгибаться в направлении оси поворота).

Саблевидный профиль сделать сложнее, зато он обеспечивает более плавное внедрение в разрезаемый металл.

Для лучшего направления корпуса его размещают либо в специальном пазе на столе, либо – при повышенных усилиях деформирования – проектируют специальные направляющие, которые своими руками крепятся к стойкам.

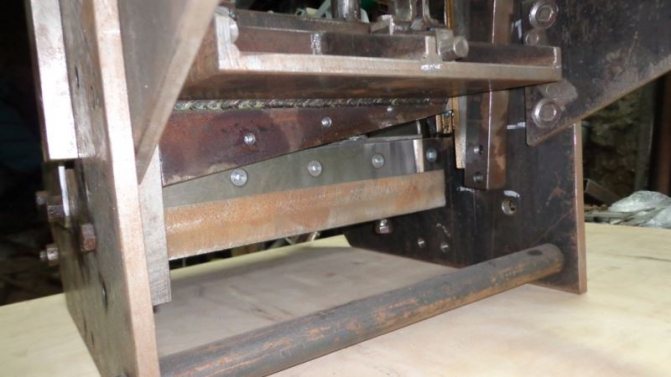

Ручная самодельная гильотина

Ось поворота лучше сделать из качественной углеродистой стали, после чего закалить на твёрдость не ниже 42…45 HRC. Подшипниковые втулки изготавливают из бронзы ОФ10-1, имеющей хорошую износостойкость.

Для изготовления инструмента используют инструментальные стали У10 или У12, закаливаемые до твёрдости 48…54 HRC. Закалённые ножи тщательно шлифуют своими руками, после чего затачивают их под углом 85…90°. Значения зазора между ножами принимают в пределах 3…6% от толщины.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Роликовый листорез своими руками — Металлы, оборудование, инструкции

При работе с жестью используются два основных инструмента. Ножницы по металлу и листогибочный станок.

Конечно, при изготовлении желоба для крыши сарая, можно воспользоваться старым дедовским способом – обстучать киянкой лист оцинковки о край верстака, или при помощи металлического уголка.

Примеры таких работ можно увидеть на кровле в частном секторе. Однако качество изделия оставляет желать лучшего, да и металл повреждается в месте ударов.

К тому же, кустарное сгибание металла подойдет лишь для простых конструкций. Если профиль изгиба имеет несколько разнонаправленных граней – без профессионального инструмента не обойтись.

Например, правильный конек для крыши «на коленке» не согнешь, да и внешний вид будет всегда напоминать о нерадивости хозяина.

Покупать промышленный листогиб – непростительная роскошь. Дело мастера боится – мы расскажем, как сделать своими руками столь полезное в частном домовладении приспособление.

Вальцовый

Второе название – трехвалковый. Станок применяется для создания плавных согнутых поверхностей – труб большого диаметра, полукруглых водостоков и прочих конструкций без острых углов. Работает по принципу прокатного станка. Лист профилируется между двумя опорными вальцами и одним упорным, при перемещении которого задается радиус изгиба заготовки.

Листогибочный пресс

Заготовка кладется между двумя пуансонами (шаблонами), под большим давлением они смыкаются, придавая необходимую форму листу металла. Как правило, используется для работы с толстыми заготовками. В бытовом применении бесполезны.

Траверсный механизм

Принцип действия конструкции – заготовка зажимается линейкой-фиксатором, а подвижная траверса загибает край на нужный угол. Пожалуй, самый популярный вид листогибов.

Существуют как промышленные стационарные станки, так и ручные настольные приспособления. Фактически не имеет ограничений по углу загиба – от 0 до 180 градусов. Ширина обрабатываемого листа определяется длиной траверзы.

Это единственный недостаток конструкции. Согнуть цельную полосу проката длиной несколько метров в домашних условиях будет проблематично. Зато можно быстро изготовить составную конструкцию любой длины с загибами для сращивания торцов.

С траверсными конструкциями часто применяется нож для листогиба, который входит в комплект поставки.

Торцевые ножи роликового типа предназначены для качественного выравнивания края заготовки.

Роликовый листогиб

Правильнее будет назвать — листогиб торцовый ручной. Хотя с помощью роликового механизма можно гнуть заготовки и далеко от края. Просто процесс слишком неудобный. Применяются в основном в качестве вспомогательного устройства.

Как изготовить самодельный листогиб

Простейшая конструкция – зажать край листа между стальным уголком и правилом (или двумя уголками) при помощи струбцины, и гнуть заготовку руками. Именно так обычно создаются простейшие элементы кровли.

Однако траверсный листогиб вполне реально изготовить самостоятельно. Требуется точность разметки и терпение.

Конструкция и принцип работы видны на чертежах.

Рассмотрим сборку пошагово.

Для изготовления траверсного листогиба нам понадобятся:

4 метра стального уголка, сторона – 50 мм;
Шаровая опора для автомобиля, с кронштейном для крепления;
Тяга стабилизатора от него же, диаметром 10 мм;
Болгарка, дрель, электросварка.

Уголок нарезаем болгаркой на куски по 1 метру.

Если есть необходимость работать с металлом большей ширины – длина уголков увеличивается. К ширине рабочей поверхности надо прибавить минимум 100 мм. Из кронштейна шаровой опоры вырезаем при помощи УШМ две проушины. Это будут рабочие петли подвижной траверсы.

Из стойки стабилизатора – делаем ось, на которую петли будут опираться.

Тщательно измеряем и размечаем на уголке выборку для крепления оси.

Строго по размеру стачиваем лыски для установки полуосей. Это нужно сделать максимально точно, чтобы не тратить время и материал на последующую подгонку.

Популярное: Верстак своими руками – чертежи, принцип построения конструкции

Наносим разметку точно по центру оси, и совмещаем ее с вершиной уголка – траверсы. Этот момент важен. поскольку при неправильной центровки качество изгиба заготовки на станке ухудшится, или же листогиб будет непригоден для работы.

Привариваем к выборкам полуоси с соблюдением параллельности вершине уголка. Для повышения точности, при сварке следует воспользоваться кондуктором. Например, тисками и струбциной. Длина выступающей части оси не превышает 1 см.

В результате должна получиться конструкция, с идеальной соосностью в торцах.

Приставляем уголки друг к другу.

Делаем разметку выборки на втором уголке строго напротив осей первого уголка.

Углы относительно друг друга должны быть расположены следующим образом:

Складываем обе траверсы, соблюдая плоскость, и фиксируем их для сварки. Привариваем петли на второй уголок с обеих сторон.

Уголки должны свободно вращаться друг относительно друга на петлях. При повороте на 180 градусов не должно быть зацепов и подклинивания. При этом щель между траверсами должна быть минимальной.

Прижимной уголок будет располагаться следующим образом:

Предварительно разметив, вырезаем при помощи болгарки выборку вокруг оси на прижимном уголке.

Нижняя сторона прижимного уголка стачивается под углом 45 градусов.

Напротив осей размечаем и сверлим отверстия под болты 10 мм. Болты привариваем резьбой вверх к нижней неподвижной траверсе.

В центре траверсы также делаем отверстие, но болт не привариваем. Это будет съемный элемент, поэтому к нему Т-образно привариваем короткую ось.

Болты нужны для прижима заготовки к траверсе при изгибе. Центральный болт используется в случае, когда заготовка имеет ширину, вдвое меньшую, чем траверса. При работе с широкими заготовками болт убирается.

Из круга 15-20 мм нарезаем две рукоятки длиной 30 см. Более тонкий прут не подойдет, поскольку усилие на рукоятях может быть значительным, и можно их просто согнуть.

Популярное: Клупп для нарезки резьбы на трубах: чем отличается от плашки?

Рукояти привариваем с нижней части поворотного уголка (траверсы).

Далее изготавливаем станину для листогиба. Четвертый уголок привариваем к нижней неподвижной траверсе с обеих сторон, для прочности. В станине сверлим отверстия. Вся конструкция обязательно должна быть закреплена на устойчивой поверхности, например – на стальном верстаке.

Листогиб прикручиваем к верстаку, проверяем свободный ход подвижной траверсы.

Конструкция позволяет работать с листами железа толщиной до 2 мм и шириной 92 см. Углы загиба можно выбирать любой величины, гнуть заготовку можно как в одном направлении, так и ступенчато. При работе с толстой заготовкой удлиняется рукоятка металлической трубой, прочности уголка всегда хватает.

Работа со стандартной оцинковкой не вызывает сложностей, приспособление гнет ее с легкостью картона.

Дополнительные приспособления

Для удобства работы, прижимной уголок можно подпружинить, а вместо обычных гаек применить барашковые. На таком приспособлении удобно работать роликовым ножом, используя верхний прижим в качестве направляющей линейки.

Временная конструкция по упрощенной схеме

Рассмотренный вариант листогиба делается для регулярных работ, и фактически является стационарным устройством. Если вам необходимо срочно выполнить разовую работу по изготовлению жестяных изделий – можно создать более простое устройство.

Для изготовления понадобятся:

Три уголка 40-50 мм, ширина по вашим потребностям;
Пара дверных петель;
Две мощные струбцины;
Два прута (круга) в качестве ручек.

Два уголка скрепляются между собой петлями, как можно более плотно.

Третий, более короткий уголок, при помощи струбцин прижимает заготовку и нижнюю траверсу к верстаку. Такой станок не слишком удобен, но это компенсируется простотой изготовления. Вариант изготовления выбирать вам.

инструкция по изготовлению самодельного листогиба

Интересная статья на тему как собрать трубогиб своими руками. Доступные схемы и чертежи, а так же видео и подробное описание сборки.

Выполнение роликовых ножниц для резки металла дома

Порезка листового материала на части выполняется с применением различного инструмента. Роликовые ножницы для резки листового металла пользуются популярностью, тенденция объясняется простотой конструкции и высокой производительностью. Устройство применяется в условиях промышленности и небольшой мастерской.

Характеристики ножниц
Описание ножниц
Как сделать роликовый нож

Целевое назначение роликовых ножей заключается в порезке стального листа толщиной до 1 мм. Они необходимы на участке по выпуску коробов вентиляции, при работе с кровельным металлом, при строительстве забора и обустройстве кровли.

Механизм используется для получения полуфабрикатов под последующую гибку профилей различного назначения. Оборудование устанавливают в автомастерских по ремонту кузова автомобилей. Во вспомогательных производствах готовят заготовки для сборки стеллажей и шкафов.

Ножницы с роликами с успехом заменят ручной вариант или гильотину благодаря ряду преимуществ:

Компактные габариты и небольшой вес.
Простое устройство.
Удобны в использовании.
Просто настраиваются.
Подходят для работы с листами из разного материала: алюминия, меди, жести, стали, кровельного железа.

Обработанное изделие получается с чистым резом при отсутствии заусенцев и загибов. Листовой вид металла резать подобным приспособлением легко.

Ножницы можно приобрести в специализированном магазине либо изготовить самостоятельно. Все зависит от выполняемых объемов и экономической составляющей. При норме ежесуточной резки 30–50 метров и более потребуется промышленный образец.

Описание ножниц

Задача по разделению листа металла на части решается за счет разрушения прочностных связей на локальном отрезке.

Силовая часть состоит из двух режущих роликов-дисков с разнонаправленным вращением. Режущие кромки у них лежат в одной плоскости. При вращении ролики вдавливаются в поверхность и происходит резка за счет деформации сдвига. Подача листовой заготовки на инструмент происходит с помощью трения ножей о металл.

Устройство рычажных ножниц

Корпус рычажных ножниц металлический, режущие поверхности из инструментальной стали. В среднем размеры инструмента составляют 56 х 18 х 45 см, весит около 30 кг. С помощью такого оборудования можно своими руками разрезать стальной лист толщиной 0,5 см, алюминиевый или латунный 0,6 мм, профиль сечением 6х70 мм или стальной прут №13.

Виды рычажных ножниц

Конструкции рычажных резаков не отличаются разнообразием, основное отличие в типе привода:

ручные — наиболее примитивное устройство, воздействием на рычаг приводится в движение режущее лезвие;
электрические — работают очень быстро, отличаются высокой производительностью. Кроение металла на таком оборудовании не требует никаких усилий от рабочего;
гидравлические — мощные, запускаются в движение гидравлическим приводом. Широко используются при необходимости больших усилий, например, для рубки арматуры или прута.

Ручные ножницы подразделяются в зависимости от назначения и конструкции:

с прямыми лезвиями — применяют только для резки по прямой линии;
с искривленными резаками — ими вырезают элементы сложной формы и отверстия;
стуловые — применяются для кроения толстых пластов бумаги;
пальцевые — очень тонкими резцами проделывают отверстия;
рычажные — стационарно крепятся на верстак.

Ручное рычажное приспособление позволяет выполнять проходную или прямую резку только по ровной линии.

Кроме того, инструменты различаются по длине исполнительных элементов:

с коротким лезвиями для проходного кроения;
с длинными режущими поверхностями — для прямого кроения;
комбинированные ножницы для любых видов, в том числе контурной.

Кроение мелких деталей рычажными ножницами невозможно, они удобны для крупных работ по раскройке или рубке.

Инструмент может быть стационарного или переносного типа. Для работы оба вида крепко фиксируются на верстаке или станине. Только так можно точно и безопасно кроить металл. Чтобы закрепить портативные ножницы используют струбцины или болты.

Правила работы на рычажных ножницах

Перед началом работы необходимо надеть печатки, чтобы не порезаться острыми краями металлического листа!

Накрепко зафиксируйте ручной инструмент на поверхности стола;
лист металла разместите перпендикулярно лезвиям, удерживая основной рукой (правой у правшей);
плавно и аккуратно следует нажать на рукоятку сверху вниз.

Во время работы нужно беречь ноги от падения отрезанных кусков металла. Особенно опасны падения ребром, поэтому нельзя работать босиком или в открытой обуви. Для установки ножниц выбирают только прочное, не шатающееся основание.

Самодельные рычажные ножницы

Вариант 1

Станина этой модели ручных ножниц собирается своими руками из пары уголков 7,5 х 7,5 х 0,8 см. Фиксированный нож с помощью пары винтов прикрепляется к горизонтальной основе. Для совмещения с подвижным лезвием верх основы срезается наполовину. В лезвиях проделываются отверстия, прозенкованы для винтов М8 длинной 24 мм впотай.
На верхней основе с помощью шарнирных крепежей установлены: на нижней поверхности лезвие и рычаг ножа (размеры 6,5 х 3 х 0,6 см), на верхней части рычаг (24,5 х 1,8 х 0,7 см) и серьга (6 х 1,8 х 7 см), обеспечивающая подвижность.

Так как представленная конструкция довольно мала, она крепится на верстаке в тисках. Можно установить инструмент на верстак стационарно. Для этого основание приваривается к уголку, который винтами крепится к верстаку. Чтобы отрегулировать соотношение лезвий используются прокладки.

Вариант 2

Видеоролик с подробным описанием чертежей, конструкции и изготовления рычажных ножниц по металлу:

Из чего сделать роликовый нож

С покупкой роликовых ножниц не возникает трудностей, так как такой станок можно найти в интернет-магазине, и заказать его. Трудность только в том, что на его покупку придется выложить немалую сумму средств, которые окупятся не скоро, если использовать такое оборудование не часто. С собственноручным изготовлением не понадобится никаких затрат, но самая большая трудность — это выбрать необходимые материалы, и собрать из них полноценные роликовые ножницы.

Использование самодельного станка позволяет разрезать такие виды материалов:

Оцинкованная сталь
Нержавеющая сталь
Алюминий
Стальные листы толщиной до 0,5 мм, например, оконные откосы металлопластиковых окон

Для изготовления режущих ножей используются подшипники. Диаметр этих подшипников зависит от размера корпуса роликового ножа, но обычно используется 20-30 мм шариковые подшипники. Чтобы подшипники обеспечивали разрезание материала, необходимо их торцевые грани сточить, сделав их строго под углом 90 градусов. Именно от этого зависит эффективность инструмента.

Это интересно!
Диаметр подшипников влияет на скорость реза. Чем больше размер подшипников, тем соответственно и выше скорость реза.

Перед тем, как сделать режущий инструмент роликового типа, надо разобраться с его принципом применения. Заключается применение на том, что самодельный нож движется по направляющим. В качестве таких направляющих используется угловая часть верстака или стола. На поверхности стола размещается разрезаемый лист, и чтобы рез получился ровным и аккуратным, его следует зафиксировать в неподвижном положении. Сделать это можно при помощи двух струбцин и деревянного бруска соответствующей длины. На лист укладывается брусок, а затем он фиксируется с двух сторон струбцинами, тем самым обеспечивая неподвижность во время обработки.

Как сделать гильотину для резки металла своими руками?

Ножницы ✂️ по металлу своими руками | Режим металл легким движением руки

Ножницы по металлу – широко распространенный и востребованный инструмент. А если они могут перерезать металлический прут или пластину толщиной 3 мм, то они вообще незаменимы в арсенале тех, у кого руки растут из правильного места. Но стоят такие настольные рычажные ножницы недешево. А если мы вам скажем, что их можно сделать самому из старого напильника? Заинтригованы? Тогда милости просим на мастер-класс.

Работа наиболее простых ножниц по металлу

Основные узлы сабельной гильотины

Исходными данными для выбора конструкции являются:

вид материала, с которым будут производиться операции;
предельные габариты листа по толщине, длине и ширине;
точность разделения;
предельные габаритные размеры ножниц;
тип привода.

Устройство и принцип работы

Конструкция приспособления состоит из двух одинаковых по длине подвижных рычагов, шарнирно соединенных между собой при помощи болта.

На концах рычагов закреплены режущие ножи, в качестве которых выступают вращающиеся ролики.

В процессе работы ролики соприкасаются своими внутренними стенками и вдавливаются в листовой металл сверху и снизу, за счёт чего происходит разрезание материала.
