Как снять и заменить муфту на бензопиле

Одним из важнейших узлов бензопилы является муфта или механизм сцепления. При эксплуатации инструмента эта деталь может выйти из строя, что повлечет за собой невозможность проведения работ по распиливанию древесины. Если из строя вышел механизм сцепления, то сразу же возникает вопрос, как снять муфту на бензопиле. Такая необходимость возникает, когда нужно отремонтировать или заменить устройство. Как это сделать, описано в материале.

Конструкция и принцип работы механизма сцепления бензопилы

Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.

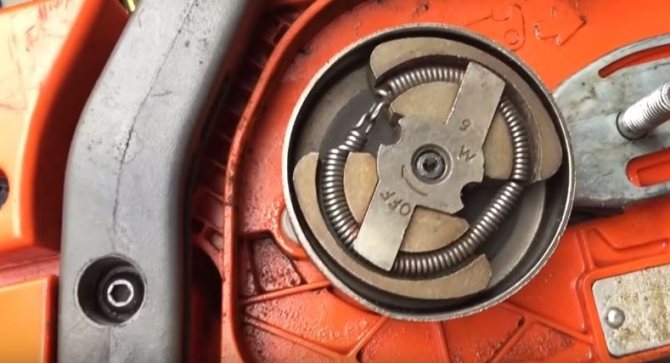

Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

Механизм сцепления состоит из следующих конструктивных элементов:

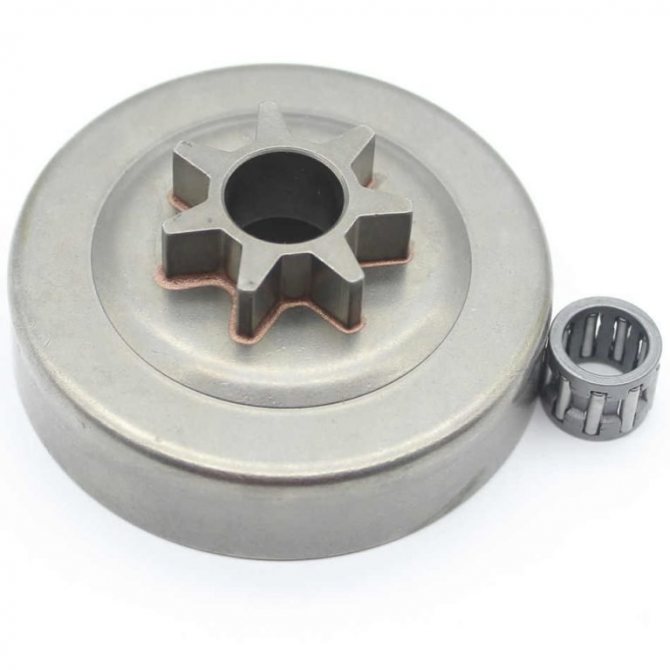

Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
Пружина — обеспечивает прижатие накладок к коленчатому валу

Теперь о принципе действия муфты бензопилы.

Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.

Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.

Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.

Это интересно!
Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.

Частые неисправности сцепления

Неисправности муфты сцепления бензопил – одна из наиболее распространенных поломок этой техники.
Над вопросом, как снять сцепление на бензопиле в домашних условиях правильно и не навредить инструменту, задумываются не только неопытные техники, так и специалисты, которые не раз производили его ремонт.

В случаях, когда бензиновые резчики начинают плохо заводиться, пробуксовуют вместо запуска проверка сцепления на неисправности обязательна, рекомендации относительно чего и будут представлены дальше.

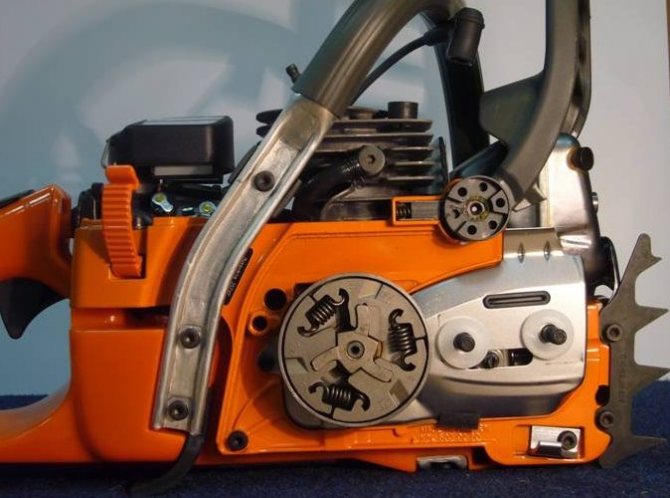

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

барабан;
звездочка;
пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую.

В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

Процесс ремонта муфты сцепления слагается из таких операций:

демонтировать цепную гарнитуру, заслонки аэрофильтра и самого сцепления;
стопорить коленвал — для этого достаточно просто выкрутить сечу зажигания;
открутить сцепление специальным ключом сильными движениями по или против часовой стрелки (у разных моделей пил может быть как левая, так и правая резьба). Обычно инструмент для того, чтобы снять муфту, входит в комплектность бензопил;
перейти к отсоединению барабана и звездочки;
если при осмотре муфты сцепления обнаружилась одна или несколько треснувших пружин (их может быть несколько, например, у бензопил «Хускварна» — 3 ед.) – нужна замена пружины, вышедшей из строя, на новую;
собрать сцепление на бензопиле, поставить его на место и вкрутить. Не забывайте, что коленвал все еще должен быть неподвижным;
агрегировать на пилу снятые детали в последовательности, обратной разборке;
зафиксировать муфту – ручку дополнительного торможения направить вперед, запустить прибор и осторожно убрать с инерционного тормоза.

При самостоятельном обслуживании муфт сцепления необходимо знать, что:

несколько пилы имеют шайбу, которая находится как между звездочкой и сцеплением, так и звездочкой и мотором. Учитывайте это при ремонте;
спецпружина привода масляной помпы не должна повредиться в ходе разборки, а так же подлежит возврату на первоначальную позицию. В противном случае цепь будет недополучать смазку или вообще перестанет смазываться.

Инструмент, побывавший в ремонте, должен пройти проверку на предмет надежности болтовых стяжек, подачи смазки к цепи и исправности мотора (он должен плавно включаться и ровно работать). Лишь после этого его можно эксплуатировать.

Независимо от надежности производителя, неисправности и незначительные неполадки в работе узла сцепления неизбежны. Сцепление подвергается огромной нагрузке и периодически требует профилактического ремонта. Чаще всего причиной поломки становится:

естественный износ всего узла (пружина лопает, сцепление пробуксовывает);
поломка пружины сцепления (при этом двигатель работает неустойчиво, а цепь постоянно крутится);
скол кусочков кулачка сцепления из-за перегрева и перегрузок (об этом свидетельствует появление посторонних шумов при работе узла);

В этих случаях необходимо снять сцепление с бензопилы, отрегулировать или полностью заменить узел. Причем устранить неполадки владельцы инструмента могут даже своими руками. Без привлечения специалистов.

Наиболее серьезными являются поломки цилиндро-поршневой группы бензопилы. Это изношенность поршня и цилиндра, задиры и царапины на их поверхности, западание в канавках поршневого кольца и их износ, а также износ подшипников коленвала. В обычном порядке эти неисправности провоцируют падение уровня давления в цилиндре и невозможность в будущем завести мотор, или его неспособность отдавать полную мощность.

Выделяют несколько способов, которые помогают оценить состояние цилиндро-поршневой группы. Снимите глушитель и посмотрите в окно, в котором заметна часть боковой поверхности агрегата. Несмотря на ограниченный обзор, можно получить общее представление о ЦПГ.Коленчатый вал проверните при помощи электродвигателя с гибким валом или стартером вручную, при этом контролируя по манометру давление.

У работоспособной бензопилы последний показатель должен находится в пределах 0,8-0,9 МПа. С его падением уменьшается и мощность движка. При уровне давления 5 атм двигатель может и будет работать, но на холостом ходу.

Оценить точно состояние ЦПГ получится только после ремонта безнопилы партер своими руками, который состоит в разборке двигателя — отсоединении картера от цилиндра и извлечении поршня. Если имеются на последнем задиры, глубокие царапины или сколы, его необходимо менять. При повреждении поверхности цилиндра или выработке имеется шанс его расточить под ремонтный размер.

Ремонт сцепления бензопилы своими руками проводится только в специальной защитной одежде: маске и очках.

Основные неисправности, их причины и способы устранения:

Если цепной механизм постоянно вращается при неустойчивой работе силового агрегата. Это может быть вызвано вышедшей из строя пружиной. В этом случае рекомендуется заменить поврежденный механизм на новый.
Во время перемещения цепи слышны посторонние шумы. Эта проблема может быть связана с перегревом кулака или лопнувшей пружиной. Необходимо провести внешний осмотр системы и заменить все износившиеся элементы.
Если поломка связана с тем, что сцепное устройство часто пробуксовывает, нужно полностью заменить механизм.

Когда нужна замена муфты

Снятие и замена сцепления бензопилы выполняется в случае обнаружения неисправности механизма. К таковым неисправностям относятся:

Повреждение пружины.
В зависимости от модели инструмента, пружина может быть представлена двух типов — витковая (ленточная или одиночная) или стальная пластина. Пружина повреждается путем растяжения, разъединения или механического дефекта. Чтобы определить причину неисправности всего механизма, понадобится снять защитный кожух и барабан
Повреждение и выработка барабана.
Поломка этой детали связана зачастую с откалыванием кусочков. При такой неисправности понадобится заменить барабан. На барабане также изнашивается внутренняя часть, поэтому деталь также нуждается в замене. Если барабан синего цвета, то это говорит о том, что он был перегрет, и не подлежит дальнейшему использованию
Выработка механизма.
Связана, прежде всего, с растяжением пружины, которую можно заменить. Изнашивается также резьбовое соединение. При такой поломке понадобится заменить всю муфту
Износ звездочки.
В зависимости от типа звездочки (разборная или неразборная) выполняется ее замена вместе с барабаном и при необходимости муфтой

Срок службы механизма сцепления зависит не только от качества комплектующих, но еще и от правильности эксплуатации инструмента. Чтобы продлить срок службы сцепления бензопилы, необходимо обратить внимание на признаки, снижающие ресурс. К таковым признакам относятся:

Частое заедание или закусывание цепи в древесине. При таких ситуациях всю нагрузку на себя берет муфта, оберегая тем самым двигатель от заклинивания
Запрещено увеличивать обороты, когда включен ручной тормоз, что также приводит к износу механизма за счет перегрева
Использование некачественного масла, неправильный выбор шины, цепи и т.п. Все это также влияет на сцепление, увеличивая нагрузку, и тем самым снижая эксплуатационный ресурс

Определить неисправность устройства достаточно просто. Для этого необходимо распилить заготовку. Если в процессе пиления происходит снижение скорости вращения цепи или ее остановка при увеличении нагрузки, значит пора произвести проверку сцепления. Как снять и заменить сцепление на бензопиле, подробно рассмотрим в следующем разделе.

Это интересно!
Проверить пригодность сжимающей пружины можно путем подключения тахометра к инструменту. На холостом ходу необходимо накрутить количество 2500-2700 оборотов в минуту по тахометру. При таком значении цепь на бензопиле не должна вращаться. Если наблюдается другая картина, то это говорит о снижении сжимающих свойств пружины. Ее рекомендуется заменить.Исходя из этого надо отметить, что сцепление бензопилы находится в тесной взаимосвязи с карбюратором. Если не получается отрегулировать холостой ход на бензопиле при помощи настройки карбюратора, значит нужно проверить исправность муфты.

Как проверить муфту?

Чтобы определить неисправности детали, проверьте натяжитель ременной передачи, когда двигатель работает на холостом ходу. Если натяжитель слишком активно перемещается, это явный признак неисправности муфты.

Разгоняем мотор, чтобы его вращающий момент составил 2000 об/мин, а затем отключаем. Нужно послушать, не жужжит ли генератор. Если жужжание есть, скорее всего, подшипники шкива изношены. В этом случае шкив тоже лучше заменить.

Короткий треск при выключении двигателя также может свидетельствовать об износе обгонной муфты. Выработавшая свой ресурс деталь стопорится, после чего начинает работать как сплошной шкив.

Замена обязательно, если есть хотя бы один из описанных выше симптомов. А теперь о способах, при помощи которых можно проверить обгонную муфту.

Способ первый

Чтобы проверка муфты была качественной, ее нужно демонтировать. Затем берем узел в руки и блокируем пальцами внутреннее кольцо. Внешнее кольцо пробуем крутить в направлении, в котором оно крутилось бы под воздействием ременной передачи.

Кольцо должно оставаться неподвижным. Если же оно двигается, это яркое свидетельство неисправности муфты.

Способ второй

Внутреннее кольцо также блокируется при помощи пальцев. При этом внешнее кольцо пробуем крутить в направлении, противоположном движению хода ремня. Внешнее кольцо должно легко поддаваться усилию руки и двигаться в заданном направлении. Если этого не происходит, деталь неисправна.

Внутренняя обойма оснащена мощной пружиной, поэтому во время проверки лучше применять специальное приспособление, так как механизм может не поддастся усилию руки.

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
Отвертка для вывинчивания винтов, которыми крепится защитный кожух
Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

Первоначально необходимо выкрутить крепежные гайки кожуха и шины
Снять кожух с ручным тормозом, а также цепь и шину
После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно!
Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

Типы поломок сцепления

Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:

износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).

Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт

Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров

Как снять сцепление на бензопиле?

Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.

Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).

Чтобы демонтировать сцепление, придерживаемся такого алгоритма действий.

Демонтируем всю гарнитуру. Также снимаем колпачок, размещенный на воздушном фильтре и сцеплении.
Вручную стопорим коленвал, чтобы он не вращался. Удобнее это делать, используя веревку, которую продевают сквозь свечное отверстие, одновременно удаляя саму свечу. Не забудьте, что для этого нужно надежно зафиксировать в одном положении поршень. Альтернативно удаляют стартерный колпачок и вворачивают пару болтов в роторный механизм системы зажигания.
При помощи специального ключа, что обычно входит в комплектацию инструмента, откручиваем сцепление (откручивать нужно движениями против хода часовой стрелки). Не нужно бояться прикладывать усилия, обычно крепежные элементы данного узла на современных бензопилах прочные.
Удаляем барабан и ведущую звезду.

После этого можно установить новые запчасти (которые нуждались в замене). Закручивая крепежные элементы, проделываем движения по ходу часовой стрелки. Не забудьте о коленвале, где размещен стартер. Его нужно стопорить.

При сборке, придерживаемся того же алгоритма действий, но в обратной последовательности.

Вкручивая узел вручную, для фиксации используйте ручку тормоза цепного элемент. Наклоните инструмент вперед, попробуйте завести его, снимите агрегат с тормоза.

Говоря о полной замене сцепления, не забывайте о том, что менять узел специалисты рекомендуют после двух замен направляющей. Учитывать нужно при обслуживании муфты и такие нюансы:

на некоторых пилах есть шайба, расположенная в зазоре между сцеплением и звездочкой (мотором и звездочкой иногда), это нужно учитывать во время ремонтных работ;
разбирая инструмент, демонтируя сцепление, старайтесь не повредить специальную пружину масляной помпы (привода этого узла), не пытайтесь поставить ее в первоначальное положение, иначе это вызовет причины с подачей смазочного материала.

Перед тем, как эксплуатировать пилу, на которой было отремонтировано сцепление, проверьте агрегат на исправность работы двигателя, надежность фиксации болтов, протестируйте смазочную систему.

Снятие сцепления на бензопилах Штиль и Долмар

Наверняка вы замечали, что бензопилы могут иметь разные конструкции передаточных устройств. Выше приведена инструкция по снятию муфты с барабаном, на котором звездочка находится с внутренней стороны. Такое устройство имеется большинстве бензопил, но только не на инструментах марки Stihl. Бензопилы известного производителя оснащаются барабаном, который имеет звездочку с наружной стороны. Выглядит это следующим образом, как показано на фото ниже.

Другое расположение звездочки вовсе не означает, что инструмент оснащен иным механизмом сцепления. Однако это говорит о том, что принцип снятия сцепления отличается от вышеописанной инструкции. Поэтому выясним, как снять муфту на бензопилах Stihl, Dolmar и другие, на которых звездочка находится с наружной стороны.

Для начала необходимо также снять кожух и шину, чтобы обеспечить доступ к муфте
Выкрутить свечу и застопорить поршень при помощи специального ключа или шнура
Далее приступаем к снятию звездочки и барабана. Для этого отверткой нужно поддеть стопорное кольцо, и извлечь его
Демонтируется барабан с подшипником
Используя ключ на «19» (идущий в комплекте с инструментом) необходимо выкрутить гайку с левой резьбой, соединенную с механизмом. Откручивать необходимо в направлении по часовой стрелке
После этого можно выполнить соответствующий ремонт или замену детали

Установка новой или отремонтированной детали выполняется в порядке обратном снятию. Процедура практически идентичная с первым вариантом, за исключением некоторых особенностей. Если необходимо заменить только барабан или звездочку, то при этом демонтировать муфту не понадобится, в отличие от варианта с внутренним расположение звезды.

Это интересно!
Если осуществляется замена барабана, то рекомендуется также поменять сам механизм сцепления. Если барабан меняется по причине его перегрева, то высока вероятность того, что механизм также имеет свойства повреждения от воздействия высокой температуры.

Какой понадобиться инструмент?

Бензопила приводится в действие двухтактным бензиновым двигателем внутреннего сгорания, соединённым через систему передачи (редуктор) с пильной цепью. Замкнутая втулочно-роликовая цепь движется по направляющей шине и несёт пильные зубья.

Бензопила имеет механизм автоматического сцепления, работающий по центробежному принципу, благодаря которому на холостых оборотах цепь неподвижна и безопасна.

Современные бензопилы также имеют механизм тормоза, который сразу останавливает цепь при отскоке шины в сторону пильщика, обрыве цепи и других аварийных ситуациях. Именно поэтому, бензопила oleo mac настолько популярна сегодня.

Многие модели бензопилы, особенно изначально предназначенные для использования при валке леса, имеют возможность подключения выносного гидроустройства (так называемого «гидроклина»), которое представляет собой исполнительный гидромеханизм.

Нагнетание рабочей жидкости (масла) в гидромеханизм осуществляется бензопилой.

Широко распространены цепные пилы с электрическим мотором, причем например долбежник (ручной инструмент для выборки глухих узких и глубоких гнезд) бывает только с электроприводом. Вообще, обладая определенным навыком можно сделать из бензопилы множество полезных вещей.

Чтобы легче было снять и разобрать сцепление потребуется следующий инструмент:

Съемник (идет в комплекте с некоторыми пилами);
Ключ (также идет в комплекте);
Плоская отвертка;
Специальный стопор для поршня или что-нибудь подходящее для этих целей;
Детали на смену.

Ремонт механизма сцепления — замена пружины

Не торопитесь менять весь механизм, так как устранить неисправность сцепления можно путем замены неисправной детали. Чаще всего причиной неисправности является пружина, которая растягивается и может повредиться. Уже растянутая пружина является неисправной. Если произошло повреждение пружины, то ее можно заменить, чтобы восстановить работоспособность инструмента. Инструкция по замене зависит от конструкции механизма, так как сжимающие устройства бывают разных видов, но все они подлежат замене. Процедура эта не столько сложная, как требующая особой внимательности и соблюдения последовательности действий. Как заменить пружину на муфте бензопилы, подробно показано в видео ролике.

Если повредилась фрикционная накладка, то эту деталь также можно заменить. Замена детали также нужна в случае износа резьбового соединения, что случается при частом снятии и установке муфты на место. Чтобы понять причину неисправности детали, понадобится для начала произвести визуальный осмотр. Если износились зубья звездочки, то ее следует заменить. Несъемные звездочки надо менять вместе с барабаном.

Это интересно!
Муфта сцепления не имеет конкретного эксплуатационного ресурса, а срок ее службы зависит от правильности применения инструмента.

Замена маслонасоса на примере китайской пилы Партнер

Масляный насос является достаточно надежным элементом бензопилы. Однако в процессе эксплуатации могут возникать неисправности, устранение которых требует его замены. Например, для демонтажа масляного насоса на бензопиле «Партнер» необходимо выполнить следующие действия:

Открутить болты, фиксирующие крышку картера;
Снять крышку;
Отведя пильную цепь в сторону демонтировать шину;
Убрать пильную цепь;
Снять кожух воздушного фильтра и сам фильтр;
Удалить свечу зажигания;
Открутить крышку стартера и демонтировать его. Это необходимо для того, чтобы в процессе проворачивания коленчатого вала двигателя не деформировать зубья храповика и не поломать стартер;
Проворачивая маховик установить поршень в верхней мертвой точке (непосредственно под отверстием свечи) и завести в него заранее подготовленный матерчатый жгут. Это поможет зафиксировать поршень в одном положении и убережет стенки камеры сгорания от механических повреждений;
При помощи съемника открутить фиксирующий зажим муфты сцепления. Откручивание необходимо проводить по часовой стрелке. Для этого на некоторых моделях есть выштамповка с указательной стрелкой и надписью «Off»;
Демонтировать фрикционный элемент, барабан и подшипник сцепления;
Удалить остатки грязи, образовавшейся в процессе работы;
При помощи отвертки отвести фиксатор крышки в сторону и снять ее;
Открутить винты, фиксирующие насос;
Аккуратно, поддевая отверткой корпус насоса приподнять его вверх, в сторону и вывести из посадочного гнезда. После этого необходимо отключить подающую и всасывающую магистраль.

Монтаж нового насоса осуществляется в обратной последовательности.

Также рекомендуем посмотреть видео инструкцию, автор которого подробно рассказывает и показывает, как заменить маслонасос на бензопиле Партнер.

Что означает регулировка сцепления бензопилы и как ее выполнять

Если вам приходилось слышать о том, что муфту на бензопиле нужно регулировать, то наверняка возникал вопрос, как это сделать? На бензопиле муфта не нуждается в регулировке, так как работает она в автоматическом режиме в отличие от устройств старых марок инструментов. Регулировать усилие сжатия пружины или пружин нельзя, и если эта деталь повредилась, то ее следует заменить.

Когда осуществляется установка муфты бензопилы на место, то при этом также не требуется ничего регулировать. Затяжка муфты выполняется до упора при помощи специального ключа и застопоренного поршня в цилиндре. На некоторых моделях бензопил присутствует шайба или проставочная планка. Она может находиться между валом и звездочкой или барабаном и звездочкой. Этой шайбой регулируется центрирование звездочки с шиной. Если такая шайба на бензопиле есть, то ее обязательно нужно ставить на свое место при проведении работ по ремонту или замене механизма.

Как снимается и настраивается механизм сцепления на бензопилах марки Урал и Дружба, подробно показано в видео ролике.

Подводя итог, надо отметить тот факт, что сцепление на бензопиле играет важную роль. Этот механизм не только обеспечивает передачу крутящего момента от двигателя на цепь, но еще и защищает мотор от преждевременного выхода из строя. Представьте ситуацию, когда звездочка будет жестко соединена с коленчатым валом. При заедании цепи в распиливаемом материале произойдет одновременный износ деталей двигателя, звездочки и цепи. Понимая назначение и принцип работы механизма, необходимо всегда следить за его исправностью, и при первых признаках поломки осуществлять снятие, ремонт или даже замену.

Замена поршневой группы

При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.
Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.

Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.

Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.

Ремонт системы подачи масла

При отсутствии подачи масла для смазки цепи, необходимо провести диагностику всей системы и определить причину, по которой масло не подается. Основных причин может быть несколько:

Засор масляного фильтра или масленой системы;
Отсутствие резьбы на червячной передаче маслонасоса;
Засор или неисправность самого насоса;
Разгерметизация масляной системы (на днище бензопилы будут иметься подтеки масла).

Для проверки резьбы на червячном приводе маслонасоса, потребуется снять ведущую звездочку бензопилы и раскрутить сцепление. Для этого выкручивается свеча зажигания и на её место устанавливается стопор поршня, тем самым обеспечивается надежная фиксация коленчатого вала инструмента от проворачивания.

Далее снимается крышка со стороны шины бензопилы Штиль 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.

Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы Штиль 180 проводится в обратной последовательности.

В случае если шестерня в нормальном состоянии, продолжается разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя рукоятка и отсоединяется тяга управления дроссельной заслонкой, после чего блок рукояток снимается с амортизаторов при помощи мощной шлицевой отвертки.

Снять рукоятки необходимо для обеспечения доступа к днищу в месте установки масляного насоса.

На следующем этапе масляный шланг, идущий от масляного бака, вынимается из посадочного места на корпусе и магистраль проверяется на засор при помощи подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его необходимо прочистить, если сделать это невозможно неисправный шланг необходимо заменить.

Далее масляный насос, вынимается из корпуса бензопилы Штиль 180 и промывается в бензине.

После ремонта, сборку бензопилы Stihl 180 проводим в обратной последовательности. Важным моментом является герметизация масляного шланга в месте установки, в посадочное место на корпусе. Необходимо промыть шланг и отверстие для его установки бензином, после чего продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после чего установить на место.

Основные причины замены ведущей звездочки

Универсальный ключ — основной инструмент, который потребуются при замене звездочки.

Наиболее часто встречающимися причинами, которые вынуждают проводить ремонт инструмента, связанный с заменой ведущей звездочки являются:

заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
высокий износ звездочки в результате длительной эксплуатации агрегата.

При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:

использование одной пильной цепи;
использование нескольких пильных цепей попеременно.

При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.

При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, который установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.

Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Цепная передача бензопилы любой конструкции определяет работоспособность инструмента. Тем более, что в процессе эксплуатации цепь

растягивается, а зубья ведущей звёздочки изнашиваются. Неграмотный подбор звёздочки резко снизит долговечность зубьев бензопилы, а её неверная наладка приведёт к преждевременному износу.
