Как Снять Карбюратор С Бензопилы Хускварна 240

Конструкция и сфера использования

Использование бензопилы Хускварна 240 не ограничивается стандартными функциями по заготовке дров. С ее помощью легко можно очистить большую территорию от кустарников и старых деревьев, формировать кроны декоративных растений в саду, использовать ее в строительстве для распила досок. Достаточная мощность и длина шины позволяют производить распиливание древесины как вдоль, так и поперек.

Классический дизайн бренда сочетается в этой модели с высокими техническими характеристиками и удобством пользования. Пила Хускварна 240 относиться к классу бытовых, но ее производительность немногим отличается от профессиональных инструментов. Производители предусмотрели в этой пиле такие необходимые функции, как легкий запуск, двойная очистка воздуха, снижение уровня вибрации. Эргономичные рычаги управления и рукоятка способствуют максимальному комфорту при работе, снижают нагрузку на оператора. Основные узлы механизма расположены таким образом, чтоб ускорить и упростить доступ к ним в случае ремонта.

Если следовать инструкции по эксплуатации и регулярно проводить профилактические осмотры бензопилы, ремонта в большинстве случаев удастся избежать. Но даже в случае поломки инструмент не доставит Вам значительных неудобств – оригинальные запчасти легко можно приобрести и заменить. Подробное строение бензопилы Хускварна 240 приведено на схеме ниже:

Видео

Ниже представлен видео обзор бензопилы Хускварна 240, сделанный обычным пользователем. Посмотрев его можно узнать, как запускать бензопилу, основные неисправности, а также личное мнение автора о данной модели пилы.

Бензопила Husqvarna в 240-ой модификации пользуется высокой популярностью среди владельцев крупных садов и придомовых участков. Этот полупрофессиональный инструмент выделяется повышенной мощностью, улучшенной системой смазки пильной гарнитуры и довольно низким расходом топлива. Бензопила Husqvarna 240 отличается от рыночных аналогов улучшенной эргономикой, что позволяет использовать ее в труднодоступных местах без риска повреждения инструмента или травмы оператора.

Технические характеристики бензопилы Husqvarna 240

• производительность – 2 л. с.;
• шаг цепи – 3/8 дюйма;
• вместительность бака для горючего – 300 мл;
• бачок для масла – 200 мл;
• длина шины – 40 см;
• вес – 4,7 кг.

Как отрегулировать карбюратор на бензопиле Хускварна 240?

Любая техника время от времени подвержена поломкам. Основные неисправности бензопилы Хускварна 240 связаны с ремонтом карбюратора, других составляющих топливной системы, с неисправностями масляного насоса. В случае поломки масляного насоса цепь для бензопилы Husqvarna 240 перестает вращаться из-за отсутствия смазки. Также повреждения бензобака или топливных шлангов могут быть причиной того, почему вытекает бензин из пилы. Если пила совсем перестала заводиться, в первую очередь следует убедиться в качестве топливной смеси, проверить искру свечи зажигания. При необходимости свечу очищают или заменяют на новую, проводят настройку карбюратора.

Регулировка карбюратора требуется еще и в тех случаях, если бензопила стала заводиться плохо, глохнуть при нагрузке, а также если изменился тип топлива или условия эксплуатации. Проводить настройку карбюратора стоит после предварительной очистки воздухофильтров и прогрева двигателя.

Далее действуйте по такому алгоритму:

1. Винт L поворачивается на максимум. Затем сразу же следует вернуть винт на четверть оборота назад.
2. Удерживая ручку газа, на четверть оборота проверните винт Н.
3. Сбросьте газ и проверните винт Т по часовой стрелке до начала движения цепи. После этого сразу же проверните винт обратно до остановки цепи.

Схема расположения соответствующих винтов приведена ниже:

Современные бензопилы имеют сложную систему и состоят из нескольких основных узлов, которые периодически требуют обслуживания и регулировки. В этой статье поговорим о том, как отрегулировать карбюратор на бензопиле Хускварна.

Регулировка карбюратора Хускварна 142

Регулировка карбюратора бензопилы 142 Хускварна происходит в нескольких направлениях. Поскольку карбюратор отвечает за смешивание топлива с воздухом в оптимальной пропорции, то одним из направлений регулировки будет качество топливной смеси. Второе направление регулировки карбюратора бензопилы связано с уменьшением подаваемого топлива. Необходимость такой регулировки часто обусловлена неполным сгоранием топлива и выходом его в виде густого дыма.

Инструмент, который понадобится для регулировочных работ:

1. Специальные отвертки для регулировки винтов (приобретаются в специализированных магазинах);
2. Тахометр (некоторые опытные владельцы бензопил при отсутствии тахометра ориентируются на слух);
3. Крестовая отвертка;
4. Компрессор с продувочным пистолетом.

До начала работ по наладке, хорошо бы провести диагностику бензопилы. Стоит удостовериться в том, что фильтр находится в пригодном состоянии, замена не требуется. Проверьте, нет ли затруднения подачи топлива. Обязательно удалите с узлов и с самой бензопилы грязь и пыль. Поскольку регулировка потребует разборки агрегата, то необходимо запомнить правильное расположение запчастей. Не запутаться поможет инструкция по эксплуатации бензопилы, в которой имеется схема сборки. Но даже если схемы по какой-то причине не оказалось, можно все заснять на камеру мобильного телефона.

Итак, инструменты есть, диагностика проведена, приступаем к регулировке.

Регулировка винта (L)

Настройку карбюратора Хускварна 142 начинаем с установки заводских настроек на выключенной пиле. После этого запускаем пилу, даем ей поработать несколько минут. Далее проворачиваем винт (L) по направлению движения стрелки часов, пока не найдете момент, где двигатель набирает наибольшие обороты. Поймав нужный момент, прокрутите винт на четверть оборота в противоположном направлении. В случае передвижения цепи, потребуется регулировка винта (Т).

Регулировка винта (Н)

Регулировка винта, делается в первые 10 секунд эксплуатации двигателя на предельных оборотах. Как отрегулировать карбюратор на бензопиле Хускварна 142 на самых больших оборотах. Для наладки достаточно повернуть винт (Н) на четверть оборота по направлению движения часовой стрелки. Заметив, что максимальная нагрузка не набрана, повторяем все манипуляции. Для окончания регулировки потребуется тахометр, который надо подключить к включенной пиле. Если произведена недостаточная наладка, что заведенный мотор будет издавать неестественные визжащие звуки. В ситуации, когда с регулировкой переусердствовали появиться большое количество дыма.

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
• (H) – отвечает за тягу на высоких оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.

В каких случаях карбюратор бензопилы Husqvarna требует регулировки

Существует масса проблем, которые можно решить, регулируя карбюратор. Настройка карбюратора вашей бензопилы Husqvarna необходимо, когда появляются следующие неисправности:

• Повышенная скорость холостого хода;
• Сильный дым во время работы инструмента;
• Сложность запуска холодного или горячего двигателя;
• Отсутствие тяги и снижена максимальная скорость.

Это далеко не полный перечень проблем, которые можно решить, настроив карбюратор

Husqvarna. В некоторых случаях качество и количество топливной смеси регулируется после капитального ремонта двигателя или в процессе планового обслуживания бензопилы.

Инструменты необходимые для проведения работ

Прежде чем приступить к настройке карбюратора Хускварны, необходимо позаботиться о наличии всего инструмента, который может пригодиться. Для проведения данного типа работ самостоятельно, понадобится:

• отвертка для регулировки винтов (H) и (L), её можно купить в специализированных магазинах;



• электронный тахометр для определения показаний частотности вращения коленчатого вала (имея определенный опыт, можно провести регулировку на слух);



• крестовая отвертка, для регулировки винта (T);
• компрессор с продувочным пистолетом, для чистки пилы перед проведением работ.

Обычная шлицевая отвертка для регулировки не подойдет, т. к. регулировочные винты на бензопилах Хускварна могут иметь различное сечение. Придется приобрести специальную, в этом особенность ремонта бензопил Хускварна, они сделали все, чтобы пилу можно было отремонтировать только в специализированном сервисе Husqvarna.

Алгоритм и описание настройки карбюратора Хускварна

Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.

Непосредственно перед регулировкой, необходимо провести полную диагностику пилы и убедится в том, что отсутствует затруднение подачи топлива и подсос воздуха в картер бензопилы. Также необходимо убедиться в чистоте воздушного фильтра и при необходимости заменить его на новый.

Порядок проведения работ следующий:

1. На заглушенной пиле устанавливаются заводские настройки карбюратора Хускварна.
2. Производится запуск двигателя и прогрев пилы в течение нескольких минут.
3. При помощи вращения винта (L) по часовой стрелки, находится положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо отвернуть на 1⁄4 обратно. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, путем корректировки положения винта (Т).
4. Следующий этап, это корректировка мощности Хускварны на максимальных оборотах и корректировка их количества. Для этого тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после чего проверяются показания тахометра. Если значение максимальных оборотов отличается от максимального количества, рекомендованного производителем, то при помощи изменения положения винта (H) показания тахометра проводятся в норму.

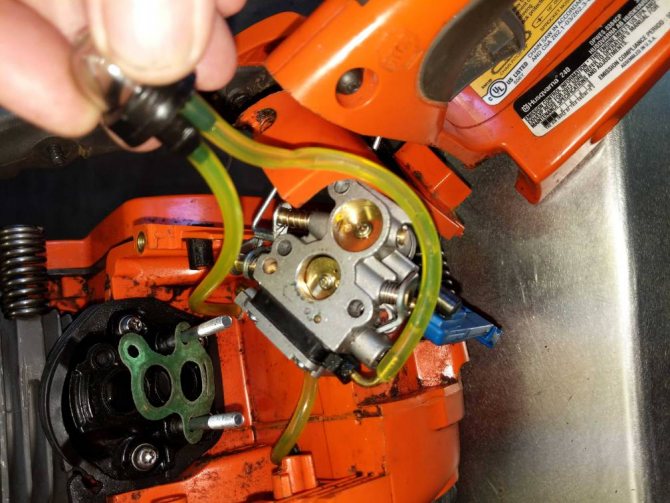

Как снять карбюратор и нужно ли это делать перед настройкой

В случае, если бензопила не развивает скорость либо, напротив, работает на чрезвычайно высочайшей, карбюратор

можно регулировать, не снимая.

Но если бензопила не запускается, обороты леденеют на том же уровне либо она нестабильна. Настройка карбюратора бензопилой не изменит ситуацию. Его необходимо снять для чистки либо подмены деталей. В данном случае необходимо действовать в последующем порядке:

• Открутив крепежные крепления, снимите верхнюю крышку пилы.
• Снимаем прокладку и часть воздушного фильтра, откручивая болты либо отрывая крепления.
• С правой стороны карбюратора является шланг для горючего. Вынимаем его вкупе со стержнем управления демпфера.
• Вытащите карбюратор с креплений, которые держат его.

Разборка карбюратора делается в согласовании с аннотацией, поставляемой в комплекте. Разбирая, будьте очень аккуратны, составляя детали на приготовленную ткань.За маленьких размеров есть риск утраты компонент во время демонтажа и промывки.

Все приобретенные таким макаром детали промывают в специальной воды, сушат и протирают тканью без ворса.

Каналы, трубки и насадки продувают сжатым воздухом, если может быть, за ранее промыв их в ультразвуковой ванне.

Настройка зажигания после регулировки карбюратора

Если очистка и настройка карбюратора не убрали существующую делему, необходимо проверить свечу зажигания и настроить движок. Следует действовать в последующем порядке:

• Выворачивается свеча и проводится зрительный осмотр. Если он сухой со светло-коричневым отложением углерода, его можно считать невредимым.
• Если на свече зажигания найдены следы бензина, карбюратор следует отрегулировать. Это происходит так как она поступает лишним количеством горючего в бензиновый двигатель, заполняя его.
• Если свеча смотрится нормально, проверьте электрического оборудования. Сначала кабель, подающий ток на свечу. Конец его приподнимается на маленькое расстояние к радиаторной решетке цилиндра, а стартер ворачивается шнуром. Искра должна перескочить. Если нет, кабель инспектируют тестером и, если необходимо, подменяют.
• Если кабель в исправном состоянии, испытывается катушка зажигания. Если при обследовании не найдено соединенных либо покоробленных проводов, катушку вызывают тестером, сравнивая данные с сопроводительной документацией. Если обнаружены отличия, блок нужно поменять аналогичным.

READ Разбавка Бензина Для Пилы

После подмены катушечного блока следует установить зазор магнито. Зазор меж катушкой зажигания и маховиком должен быть меж 0,2 и 0,4 мм. Для установления зазора нужен набор зондов, либо вы сможете использовать фольгу соответственной толщины. Зонд при монтаже зажимается меж катушкой и маховиком, а потом извлекается.

Нюансы регулировки

После проведения регулировки, бензопила должна легко набирать и сбрасывать обороты, стабильно работать на низких и высоких оборотах. Если цепь пилы после проведения корректировки винтов управления карбюратором вращается на холостом ходу, это признак того, что настройка проведена неправильно и необходимо откорректировать положение винта (Т).

Также, при регулировке карбюратора Хускварна стоит учитывать время отклика бензопилы на вращение винтов. Настройки меняются не сразу, а в течение пяти, десяти секунд.

Один из показателей неправильно проведенной регулировки, это сильное дымление при работе пилы, что свидетельствует о большом количестве топлива, поступающем в камеру сгорания. При возникновении такой ситуации, нужно откорректировать положение винта (L).

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

1. Неисправность масляного насоса;
2. Засор фильтрующего элемента, установленного в баке;
3. Неисправность сапуна масляного бака;
4. Разрыв масляного шланга;
5. Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
6. Засор масляного канала в корпусе пилы;
7. Засор канала подачи масла в шине;
8. Неисправность шестерни привода масляного насоса.

Ремонт карбюратора своими руками

Если в процессе проведения полной диагностики бензопилы Хускварна были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:

• поменять прокладки под крышками главной камеры и топливного насоса;
• очистить или заменить сетчатый фильтр;
• заменить диафрагму или игольчатый клапан главной камеры;
• устранить неисправности диафрагмы топливного насоса.

Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.

Также, при наличии определенного опыта, можно попытаться восстановить неисправную клапан-форсунку, но гарантировать положительный результат при попытке восстановления форсунки нельзя, при её неисправности, производители рекомендуют менять карбюратор полностью.

Первое что необходимо сделать, перед тем как снять карбюратор с Хускварны, это почистить пилу при помощи компрессора, т. к. грязь может помешать качественному проведению ремонта. Далее, нужно вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого открутить винты крепления карбюратора.

Разобрать корпус карбюратора для проведения ремонта достаточно просто. Крышка главной камеры удерживается четырьмя винтами, демонтировать которые можно при помощи обычной отверти, крышка топливного насоса закреплена при помощи одного широкого винта.

Ниже представлено видео, посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.

Вывод

Работу по настройке или ремонту карбюратора на бензопилах компании Хускварна можно выполнить и не имея определенного опыта. Для того чтобы сделать все правильно, необходимо соблюдать алгоритм и иметь минимальный набор инструментов. Также стоит заранее оценить свои силы и не рисковать, если вы совсем ничего не понимаете в технике. Поверьте, иногда лучше заплатить небольшую сумму мастеру, чем испортить инструмент самостоятельной регулировкой.

Регулировка карбюратора на бензопиле хускварна

Бензопила Husqvarna (Хускварна) 137.регулировка карбюратора.

Самый наилучший совет, что я могу Для вас дать- обратитесь к спецам! Поверьте за очень маленькие средства спецы отрегулируют карбюратор, проверят общее состояние пилы. Но если все таки нужно провести регулировку карбюратора на пиле Husqvarna 137 без помощи других, то попробую тщательно обрисовать этот процесс. Ремонт карбюратора бензопилы своими руками. Так же в конце поста добавил видео о том как регулировать карбюратор бензопилы на холостых оборотах.

Регулировка и настройка карбюратора Husqvarna 137

На рисунке выше вы видите три винта для регулировки. Каждый из них имеет свое назначение:

Винт Т необходим для регулировки оборотов на холостом ходу.

Винт L служит для регулировки низких оборотов.

Винт H регулирует высокие обороты.

Порядок регулировки:

Сначала винтом L (вращая его) мы ищем самые высокие обороты на холостом ходу. регулировка карбюратора на своими руками карбюратора бензопилы. После того как мы их нашли, необходимо повернуть этот винт на четверть оборота против стрелки часов. Если в этом положении цепь продолжает вращаться, то вращением винта Т добиваемся ее остановки.

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Неисправности бензопилы – рассмотрены 5 самых часто встречаемых неисправностей карбюратора бензопилы, их причины и варианты ремонта бензопилы своими руками. Регулировка должна производиться при чистом топливном и воздушном фильтре. Схемы и чертежи изготовления снегохода своими руками из бензопилы дружба, штиль, урал и других. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. Самостоятельная регулировка карбюратора бензокосы своими руками невозможна без подготовительных работ, знания теории, понимания устройства топливной системы. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L. к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Регулировка карбюратора бензопилы на примере. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Регулировка карбюратора Хускварна 137, 14, 435 и других моделей. Настройка карбюратора бензопилы Husqvarna своими руками. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Как правильно отрегулировать

Для этого в конструкции устройства предусмотрено три регулировочных жиклера. Винт регулировки холостого хода (T) расположен вверху карбюратора. Ниже есть пара жиклеров регулировки подачи топлива на минимальных (L) и максимальных (H) оборотах, левый и правый соответственно.

Порядок регулировки карбюратора на бензопиле Husqvarna следующий:

• Прогреваем в течение пять минут.
• Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
• Одной рукой удерживаем кнопку газа на протяжении пятнадцать секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
• Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

В процессе регулировки может возникнуть ситуация, при которой бензопила заглохнет. Это может быть из-за чрезмерно выкрученных жиклеров, слишком богатой или бедной смеси.

Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.

Настройка зажигания после регулировки карбюратора

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

• Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
• В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
• Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
• При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

Husqvarna 240.И снова о карбюраторе.Конструкторский ляп или что это?

Бензопила HUSQVARNA 240

проблема с
карбюратором
.Одна из самых частых болезней данной бензопилы. Отличная .

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на ¼ оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании. уменьшаются. В статье подробно рассмотрена регулировка карбюратора бензопилы с тремя регулировочными винтами, а также регулировка карбюратора бензопилы Штиль 180 с одним винтом. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Правильная регулировка карбюратора бензопилы 180, 250, 260 и всех моделей цепной пилы Stihl своими руками. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

Регулировка карбюратора пилы Husqvarna.

Для режима включения, чтоб детали получали достаточное смазка, установка карбюратора бензопилы Husqvarna делается таким макаром, чтоб наибольшая скорость составляла 600-700 об / мин. Ниже работает. Если нереально установить наивысшую рабочую частоту при помощи тахометра, не следует изменять пресеты при помощи винта H. Воспрещается превосходить значения наибольшего количества оборотов производителем. Если после окончания регулирования цепь пилы движется, когда движок работает на холостом ходу, поверните винт Т против часовой стрелки, чтоб довести его до полной остановки.

Для четкого регулирования пыльцы необходимо прогреть более 10 минут, установить на ровненькую поверхность. Шина должна указывать на лицо, делает мелодию. На исходном шаге следует отыскать самую высшую частоту холостого хода. Для этого винт L плавненько ворачивается поначалу слева вправо, позже напротив. Когда наибольшие обороты оказываются эмпирически, винт L следует открутить против часовой стрелки в спектре от 1/8 до четверти полного оборота.

Скорость холостого хода регулируется форсункой, обозначенной буковкой Т. Его необходимо возвращать слева вправо, пока цепь не начнет двигаться. Потом медлительно жмите в оборотном направлении, пока цепь не закончит крутиться. Шнек Н считается установленным верно, если шум пилы при полном дросселе без нагрузки остается маленьким. Если вытяжка очень задымленная, а пила выдает много шума, смесь очень сильна. Поворачивайте струю Н по часовой стрелке, пока не будет установлен верный звук. Как верно настроить карбюратор, можно узреть ниже.
