Фреза своими руками: изготовление самодельных фрез по дереву

Работа с различными материалами требует использования качественного режущего инструмента. Большинство необходимых видов имеют стандартные параметры и свободно продается в магазинах, но некоторые образцы имеют специфические размеры или форму. Они не производятся или чрезвычайно редки. В большей степени вопрос касается фрез, имеющих множество вариантов профиля, разновидностей или типов конструкции.

Поиски нужного вида могут занять слишком много времени, поэтому иногда не находится иных вариантов, кроме как сделать фрезу в домашних условиях.

Понадобится

Нам понадобятся всего два болта М8 и шайба с наружным диаметром 35-45 мм. К слову, размер болта зависит от решаемой задачи. В нашем случае мы подбираем будущий инструмент для фрезы Форстнера под отверстия для небольшого шарикового подшипника. Его необходимо закрепить заподлицо с плоскостью основания. Сделаем также и прижим для запрессовки элемента в древесине.

Итак, вооружимся электроинструментом:

• Болгарка (УШМ) с отрезным и шлифовочным абразивными дисками.
• Дрель.
• Электросварочный аппарат.
• Вертикальный сверлильный станок.

Из ручного инструмента нам пригодятся: напильник, маркер, штангенциркуль. Ну, а рабочий стол с тисками найдется в каждой мастерской.

Это интересно: Делаем стойку для дрели своими руками: инструкция, чертежи, видео

Полезные советы

Для получения хорошего результата при работе с деревом следует придерживаться правил техники безопасности. Необходимо удостовериться:

• Фреза закреплена в цанге.
• Дополнительное приспособление соответствует мощности электроинструмента.
• При использовании кромочного фрезера необходимо удостовериться, что подшипник или направляющее кольцо установлено.
• Выставлена правильная глубина врезки (при использовании погружного устройства, это можно посмотреть на специальном ограничителе).
• Обрабатываемая деталь должна иметь опору.
• Для сокращения количества пыли при работе используйте пылесос.

Originally posted 2018-07-04 08:29:39.

Расширение функциональности фрезера

Дополнения для фрезера должны решать одну задачу — удерживать инструмент в нужном положении при обработке материала. При покупке дорого аппарата часто применяемые приспособления для фрезерования идут в комплекте. Но для более дешёвых или узкоспециализированных вариантов приходится их отдельно покупать. Конструкция таких дополнений довольно проста и не потребует чертежа для самостоятельного изготовления.

Параллельный упор

Это дополнение позволяет делать прямолинейные резы и его часто применяют при работе с деревом. Оно позволяет работать на любой поверхности, а не только на рабочем столе. Пазы вырезаются с его помощью.

Конструкция дополнения состоит из:

• Стержней, которые крепятся к корпусу инструмента.
• Винта точной настойки, используется для регулировки промежутка между фрезой и поверхностью.
• Стопорного винта, с его помощью стержни крепятся в нужном положении.
• Накладок, на них ставится инструмент.

Конструкция основы довольно проста и её можно изготовить самостоятельно.

Для подготовки дополнения к работе нужно:

• Установить стержни в отверстия корпуса инструмента и зафиксировать их винтом.
• Выставить нужное расстояние между поверхностью и фрезой.

Дополнительно поставив специально обработанный брусок (с одной закруглённой гранью), можно значительно повысить функциональность и делать рез по кривой. Эту деталь устанавливают между инструментом и поверхностью. Из-за неустойчивого положения с ним нужно работать очень аккуратно.

Направляющая шина

Дополнение применяют для перемещения инструмента над рабочей поверхностью под любым углом, чем и отличается от параллельного упора. Конструкция облегчает фрезеровку отверстий, находящихся на расстоянии друг от друга. Специальные зажимы держат приспособление на обрабатываемой поверхности. Если их не было в комплекте поставки, то используются струбцины. Некоторые варианты оснащаются адаптером для регулировки направления движения инструмента.

Конструкцию лучше применять вместе с электроинструментом, у которого регулируется опорная площадка. Это поможет устранить проблему, когда шина и фреза расположены в разных плоскостях, что происходит при близком нахождении инструмента и обрабатываемой детали.

Конструкция довольно простая, но отличается большой эффективностью. Если присутствуют минимальные навыки работы с инструментом, её легко сделать в домашних условиях. Для этого достаточно взять брусок, который крепят к обрабатываемой поверхности с помощью струбцины. Если зафиксировать конструкцию на двух и более брусках одновременно, то можно сделать паз за один раз. Основной недостаток — трудность точной фиксации конструкции по отношению к будущему резу. Но нижеперечисленные дополнения лишены этого.

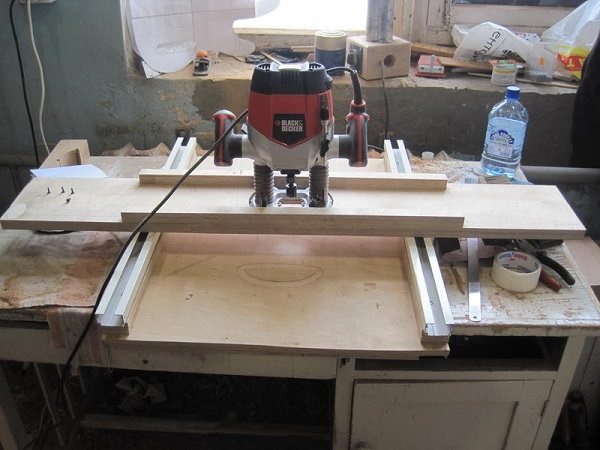

Первое приспособление состоит из листа фанеры и направляющей, соединённых вместе. Оно используется для работы с лезвиями одного размера.

Когда нужно использовать фрезы разного диаметра, то подойдёт другое приспособление. Главным его плюсом является то, что инструмент контактирует всей нижней частью с материалом. В направляющей предусмотрена доска (откидная), которая держит электроинструмент в нужном положении к материалу.

Подготовка шаблона

Этап 1. Зарисовка.

Этап 2. Вырезаем форму.

Этап 3. Изготовление формы.

Простейший прижим для запрессовки

Это приспособление будем делать из того же болта М8 и подходящей по диаметру шайбы. Болт выставляем вертикально на металлическую поверхность, обеспечивая контакт массы для электросварки. Шайбу ставим сверху по центру шляпки болта, придерживая плоскогубцами. Центр обвариваем электродом, заполняя зону внутреннего отверстия шайбы.

Зажимаем полученный прижим в тисках, и зачищаем болгаркой (УШМ). Тыльную часть можно пройти зачистной щеткой-насадкой для дрели.

Готовый прижим вставляем в патрон вертикального сверлильного станка, и пробуем запрессовать подшипник в древесине. Такое нехитрое приспособление избавит вас от ненужных усилий, и позволит аккуратно справится с подобными задачами.

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

• по дереву;
• по металлу.

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

• Цельные.
• Составные (сборные).
• Концевые.
• Торцовые.
• Фасонные.
• Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

• Токарная обработка заготовки (придание формы).
• Фрезеровка зубьев.
• Обработка режущих кромок (заточка и затылование).
• Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Внимание! Технология изготовления режущего инструмента сложна и требует использования точного оборудования. В домашних условиях производство «с нуля» невозможно, доступна лишь обработка готового инструмента, изменение его формы или размера.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

• Придание профиля.
• Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать.

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

• Отпуск металла (процедура, обратная закалке).
• Станочная обработка, включающая придание формы, заточку, затылование).
• Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

Это интересно: Борфреза по металлу: разновидности и особенности применения

Самодельные насадки / фрезы / расходники для гравера, дрели и бормашинки

В статье будет затронута тема как сделать расходники своими руками. Не для кого не секрет, что китайские насадки очень низкого качества, а у фирменных цена кусается. Так что в некоторых случаях выгоднее будет сделать самому. Под катом вы увидите мои самодельные насадки и так же интересные решения из интернета.

• Абразивные насадки
• Лепестковый круг для гравера
• Родные наждаки на резиновом барабане живут не долго, по этому нужно найти альтернативное решение. Из фанеры вырезаем окружность небольшого диаметра:

Придаём более ровную форму:

Делаем пропилы ножовкой по металлу:

В полученные прорези на эпоксидную смолу вклеиваем наждак:

Получаем:

Лепестковый круг для дрели

Насадка диаметром побольше. Чтоб не получилась «растопырка» как в предыдущем варианте, при склейке наждак нужно стянуть резинкой. Это происходит из-за того, что основание ткани впитывает смолу из разреза и грубеет.

Готовая насадка:

1. Плюс лепестковых кругом в том, что они служат на порядок больше, чем обычный наждак на барабане такого же диаметра.
2. Наждак для дрели из роликов от магнитофона
3. В старых бобинных магнитофонах имеются большие резиновые ролики с металлической втулкой. На втулку сажаем болт, а на резину клеим наждак:

• Отрезные круги для гравера
• Тема довольна распространена, но всё же расскажу для полноты картины.
• Берём тонкий отрезной диск для УШМ, циркуль с двумя иголками, шило, и ненужные ножницы:

1) Циркулем вычерчиваем окружности (слишком большие круги делать не стоит, работать ими неудобно. Оптимальный размер — чуть меньше стандартного круга) Следим за тем, что бы центр окружности находился посередине одного из квадратиков армирующей сетки.

2) Разрезаем ножницами диск на сектора, и потом вырезаем сами окружности, находящиеся в секторах. Для этой работы подойдут ножницы по металлу, но и обычными канцелярскими тоже можно делать, только они от этого сильнее тупятся, так что берём те ножницы, которые не жалко.

3) Лёгкими вращательными движениями шила начинаем поочерёдно с двух сторон проделывать отверстие. Диаметр отверстия должен быть равен диаметру винта. Если отверстие будет немного больше, то его разобьёт.

1. 4) Обтачиваем круг на малых оборотах об ненужный точильный камень:
2. И получаем армированные отрезные круги:

Изготовление таких кругов обходится гораздо дешевле, нежели их покупка. Так же они дольше служат чем покупные неармированные круги.

Насадка для декоративной шлифовки

В пробку вкручивается саморез без шляпки, а в основание приклеивается шайба. Кулачки патрона будут упираться в шайбу и не давать саморезу вкручиваться глубже.

• Удобнее всего такую насадку использовать на сверлильном станке. Можно вкрутить вместо самореза в пробку насадку для войлоков:
• Полировальная насадка для дрели

Ещё одна довольно распространённая тема. Войлок от валенка зажимается болтом с широкими шайбами. На войлок наносится полировальная паста, например паста ГОИ.

1. Далее следует несколько примеров абразивных насадок, взятых из интернета.
2. Шлифовальный барабан для дрели
3. Шлифовальный барабан для гравера

На токарном станке вытачивается металлический барабан с прорезью, в которую заправляется край наджака, и он обматывается вокруг барабана. Фиксация происходит резинкой. Ту же конструкцию можно сделать и из фанеры, как показано в предыдущем варианте.

• Шлифовальные цилиндры для гравера
• Товарищ Marshall предлагает делать цилиндры таким образом, цитирую:
• Для того, чтобы сделать данный вид расходки нам понадобится: прочная, но как можно более тонкая ткань ( лучше Х/б ), шкурка нужной зернистости, а главное, трубочка подходящего диаметра, на которой и будут находиться цилиндры во время склеивания.

Итак, берем ткань и нарезаем ее длинными полосками шириной 12 мм. Потом эти полоски режем вразмер диамертра трубочки с нахлестом примерно 1-1.5 см., плотно натягиваем на трубку (чтобы они не болталис ) и склеиваем наши кусочки прямо на трубке с помощью обычного ПВА.

Дальше задача чуть посложнее: надо правильно сделать трафарет, по которому будут в дальнейшем вырезаться сами шкурки. Трафарет показан на рисунке справа под трубкой. Делаем так: берем, отрезаем кусок шкурки такой же ширины, как и такань, но на 1 см длиннее. Прикладываем поверх наклееной ткани и отмечаем место, где должен быть стык двух торцов шкурок.

После этого делаем необходимые геометрические действия: из точки должного стыка проводим поперек шкурки линию, с другого конца шкурки, на том же расстоянии делаем то же самое, после чего проводим в образовавшихся прямоугольниках диагонали и отрезаем по этим диагоналям кусочки шкурки.

Теперь, когда вы прикладываете ваш трафарет поверх наклеенной на трубке ткани, вы получаете точное диагональное соединение торцов шкурки. Теперь у вас есть трафарет, который можно обвести ручкой по контуру на оборотной стороне наждачки.

Необходимые инструменты

Производство не требует чего-то особенного. Подготовим для работы необходимые материалы и инструмент:

• Небольшая болгарка с кругом 125 мм;
• Обрезок двутавра 180 мм длиной 20—25 см, либо лист железа толщиной 5 мм;
• Отрезной диск;
• Зачистной диск;
• Корд-щетка на УШМ с металлическим ворсом;
• Мел;
• Тиски;
• Круглая коронка диаметром 40 мм для высверливания отверстий;
• СОЖ эмульсия;
• 10 см квадратной трубы 25*25 мм и 50см профиля 20*20 мм;
• 2 удлиненных гайки и 2 обычных диаметром 8 мм, 2 болта 8*40 мм;
• Кусок листового железа толщиной 1—1,5 мм;
• Патрон для дрели 1,5—13 мм с резьбовым соединением;
• Метчик М14;
• Зажимные болты с барашками 8*20 мм — 2 шт., 2 гайки на 8 мм.
• Сверла на 8 и 10 мм;
• 2 болта 8*10 мм.

Активная фреза для мотоблока своими руками

Обычно активная фреза для мотоблока продается в комплекте к мотоблоку. Но иногда нужно выполнить работу, используя специализированные фрезы, которые нигде не продаются. В этом случае необходимо изготовить фрезы для мотоблока самому.

В этом случае можно пойти двумя путями: сделать фрезу самостоятельно или заказать изготовление у мастера. Первый вариант довольно трудоемкий. Но на изготовление фрезы будет потрачено немного времени и денег, на стоимость материалов.

Второй вариант имеет ряд достоинств: наличие у мастера всех необходимых инструментов и материалов, и в результате фреза будет более практична.

Вначале необходимо продумать функциональность и конструкцию фрезы. Чтобы это сделать, следует ознакомиться с аналогами. Для достижения максимальной функциональности и безопасности, необходимо учитывать все детали конструкции. Если этого не учитывать, то фреза не будет делать необходимую работу, и вся работа по ее изготовлению окажется пустой тратой времени.

Подготавливать необходимые материалы нужно после того, как подготовили чертежи. Если конструкция фрезы содержит фигурные или победитовые элементы, их изготовление заказывается в мастерской. А другие элементы покупаются в магазине или используются те, которые есть.

После того, как все детали изготовлены, необходимо собрать нормально работающую фрезу, что не каждому под силу. Сборка должна идти строго по чертежам, без всяких отклонений в конструкции. В ином случае фреза будет постоянно уходить в сторону, что очень усложнит работу.

После того, как фреза собрана, нужно провести тестирование ее работы. При возникновении потребности, переделываем фрезу, чтобы она выполняла нужную работу.

Особенности изготовления

Самодельная деталь такого типа имеет определённые ограничения по материалам, с которыми можно работать, применяя её. Создание фрез для ручного фрезера обычно связано с работами со сталью, которая относится к категории мягких. По этой причине подобное приспособление позволяет отлично работать с деревом, но если материал имеет большую твёрдость, то эффективность прибора существенно снижается.

Для создания самодельной фрезы обычно применяют обрезки арматуры либо прутов из стали. Иногда её делают из сверла. Если арматура является основой, то её ребристое покрытие потребуется разровнять с применением токарного станка.

Сначала потребуется изготовить форму нашей будущей фрезы.

• С помощью карандаша и линейки рисуем ножи. Если схемы нет под рукой, то можно найти примеры в интернете либо в соответствующей литературе, после чего попросту перерисовать необходимый профиль и следовать дальнейшему алгоритму.
• Теперь требуется осуществить непосредственное вырезание формы. В зависимости от того, сколько ножей нам в результате потребуется, необходимо отсчитать нужное количество листов и, захватив их, осторожно вырезать форму будущего изделия, не цепляя пару несущих сторон ножа, а также остриё.
• После этого можно начинать делать форму. При помощи клеевого состава потребуется приклеить шаблон к заготовке и осторожно отпилить его при помощи болгарки. Важно помнить, что следует сохранять не только остриё, но и боковые части. Так что при работе с болгаркой потребуется быть максимально аккуратным и принимать во внимание габариты изделия.

Технология изготовления и рекомендации

Самодельная фреза имеет ограничения по материалам, которые могут быть обработаны с ее помощью. Изготовление фрез для собственных нужд, как правило, связано с работой со сталью мягких сортов. Именно поэтому такой самодельный инструмент способен достаточно эффективно резать дерево, но при обработке более твердых материалов быстро затупляется.

Для того чтобы изготовить свой фрезерный инструмент, мастера используют обрезки стальных прутков или арматуры. Если в качестве заготовки применяться арматура, то ее ребристую поверхность выравнивают при помощи токарного станка.

Схема самодельной фрезы

Технология изготовления самодельной фрезы по дереву из такой заготовки заключается в следующем:

• На той части цилиндрической заготовки, где будет формироваться режущая часть самодельного инструмента, срезается половина диаметра.
• Между частями заготовки с разными диаметрами формируется плавный переход.
• С обработанного участка заготовки снимается еще четверть диаметра, с необработанной частью прутка такой участок заготовки также соединяют плавным переходом.
• Обработанной части заготовки придается прямоугольная форма, для чего срезается ее нижняя часть. Толщина той части заготовки, на которой будет сформирована рабочая часть инструмента для обработки дерева, должна составлять 2–5 мм.

Для подрезки стержня можно приспособить болгарку и дрель, а формирование рабочей части выполнить на заточном станке

Самодельная фреза может быть использована для обработки дерева, при этом ее внутренний угол должен совпадать с центром вращения.

Чтобы фреза по дереву, изготовленная своими руками, могла быть использована для выполнения эффективной обработки, при ее изготовлении надо придерживаться следующих рекомендаций.

• Режущую кромку нужно затачивать под углом 7–10°. Если сделать ее более острой, то она будет слабо держать заточку и обладать низкими режущими свойствами.
• Для придания режущей части инструмента требуемой конфигурации используются надфили с алмазным напылением или угловые шлифовальные машинки с дисками, специально предназначенными для выполнения работ по металлу.
• Если самодельная фреза по дереву должна отличаться сложной конфигурацией, то допускается выполнять ее загиб или расплющивание.

Доводка режущей кромки производится алмазным диском, затем поверхность доводится шлифбумагой

При небольшой толщине режущей части фрезерный инструмент, сделанный своими руками, имеет достаточно невысокий рабочий ресурс. Чтобы несколько увеличить срок эксплуатации такой фрезы по дереву, угол на нижней части инструмента, расположенный напротив его режущей кромки, можно немного закруглить.

Самодельная фреза не может сразу справиться с большим объемом древесины, снимаемой с поверхности обрабатываемого изделия, поэтому обработку выполняют за несколько заходов.

Фреза твердосплавная – компонент станочной продукции

Твердосплавные фрезы: область использования, конструктивные особенности

Всем нам время от времени требуется произвести какие-либо работы, связанные с обработкой металла. Особенно это касается собственников загородных домов и дач. Для изготовления отверстий в металлических деталях и обработки металлических поверхностей используются сверла и фрезы из твердых сплавов.

Твердосплавные фрезы применяют в большинстве случаев для обработки различных пазовых отверстий, а также при работе с металлическими изделиями. При этом такие изделия концевой разновидности являются неотъемлемой частью самих станков. Поражает широкий ассортимент всевозможных фрез, которые отличаются своей конструкцией, размерами и областью их применения.

Нужно отметить, что при выборе изделия следует знать, для чего компонент будет использоваться в будущем. Так, например, концевые твердосплавные пластины подвергают обработке поверхности перпендикулярного типа; угловые – обрабатывают изделия наклонного типа и т.д.

Широкое разнообразие твердосплавных фрез

Все твердосплавные фрезы имеют высокую степень надежности и устойчивости к механическим факторам. Преимущественно для их изготовления используют материалы с преобладанием вольфрама, благодаря которым можно обрабатывать твердые и жаростойкие поверхности.

Основные параметры, по которым различаются фрезы:

• форма;
• диаметр;
• размеры;
• конструкция.

Рекомендации по выбору

Набор насадок для гравера производят под различными брендами. Как ранее было отмечено, при частом проведении обработки заготовок рассматриваемым инструментом требуется достаточно большой набор насадок. На выбор могут повлиять следующие факторы:

1. Какие именно технологические задачи придется выполнять. Как ранее было отмечено, бормашина может использоваться для проведения просто огромного количества технологических задач: гравировка, шлифование поверхности, отрезка, сверление и другие. Выбор проводится в соответствии с тем, какие именно работы будут проводится. Есть в продаже универсальные наборы, представленные сочетанием насадок самого различного типа.
2. Характеристики, геометрические особенности заготовки и тип применяемого материала при изготовлении.
3. Предполагаемые размеры заготовок. Слишком маленьким инструментом не удобно обрабатывать заготовки большего размера. При этом для достижения поставленных целей может потребоваться намного больше времени.

Набор шарошек и других насадок может быть минимальным или включать в себя несколько десятков единиц. В данном случае выбор зависит от того, какой бюджет отведен на приобретение оснастки и как часто будут проводиться работы.

При выборе также уделяется внимание классификации по предназначению наборов:

1. Профессионального уровня. Высокая стоимость подобного предложения связана прежде всего с длительным сроком службы и исключительными эксплуатационными качествами. Кроме этого, режущая часть на протяжении длительного периода сохраняет свою форму, за счет чего обеспечивается точность обработки. Подобную оснастку целесообразно выбирать только при частом проведении соответствующих работ.
2. Бюджетные предложения. Эту группу можно условно разделить просто на огромное количество категорий. Самым доступным инструментом станет предложение от китайских производителей, но оно не прослужит долго и зачастую не соответствует заявленным характеристикам. Некоторые известные производители также занимаются выпуском инструментов этого класса, но при этом выдерживают довольно высокий уровень качества. Именно поэтому при редком проведении работ следует уделять внимание именно подобному предложению.

Виды насадок для гравера

Покупая инструмент можно осмотреть его. На поверхности не должно быть явных механических дефектов. Кроме этого, уделяется много внимания симметричности, проверить которую без специального оборудования достаточно сложно.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

Обратите внимание! Центральная часть задней бабки обязательно должна совпасть с серединой вала электромотора.

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Обратите внимание! Станок с деревянной струбциной подходит исключительно для обработки заготовок из древесины. Не допускается использование такого инструмента для работы с металлом.

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Рейсмус и фуганок из фрезера

Назначение рейсмуса – это калибровка заготовок из дерева в один размер по толщине.

На базе фрезера также можно сделать некое подобие данного агрегата.

Рейсмус из фрезера своими руками можно изготовить из пары направляющих, закрепленных на ровной поверхности, и площадки, на которой закрепляется фрезерная машина. Деталь, которую нужно выровнять по толщине, закрепляется на столе, под площадкой с агрегатом. На фрезере сначала выставляется нужный вылет оснастки, после чего проводится обработка всей поверхности детали.

Используя фрезеровальную машинку в качестве привода, можно изготовить и мини-фуганок для обработки небольших по размеру заготовок. На рисунке ниже показано, из каких деталей состоит портативный фуговальный станок.

Также можно изготовить стационарный фуганок из фрезера для обработки длинных заготовок. Как это делается, можно узнать из следующего видео.

Прежде чем сделать фрезер своими руками, рекомендуется подготовить чертеж. На схеме указывают основные элементы инструмента.

Фрезер из дрели изготавливается быстро, но используется ограниченно.

Копировальные кольца и шаблоны

Такие приспособления для ручного фрезера, как копировальные кольца, представляют собой круглую пластину с выступающим буртиком, которой может скользить по поверхности вдоль шаблона, тем самым обеспечивая точную траекторию движения фрезы. Зачастую данный элемент крепится к подошве верстака. При этом различают несколько способов его установки:

• Ввинчивание кольца в отверстие с резьбой.
• Установка специальных усиков устройства в отверстия на подошве.

При наличии такого приспособления для ручного фрезера, как шаблон, также можно достичь более точного и эффективного выполнения работ. Закрепляется означенный элемент непосредственно на самой заготовке двусторонним скотчем, после чего обе части устройства прижимаются к станку при помощи струбцин. По завершении работ специалисты рекомендуют проверить состояние кольца – посмотреть, надежно ли оно прижалось к краю шаблона или нет.

Еще одной особенностью рассматриваемого инструмента является возможность обработки не всей кромки, а лишь ее углов. При этом некоторые приспособления для ручного фрезера позволяют делать закругления сразу четырех разных радиусов. Таким образом, процесс обрабатывания материала по шаблону является отличным способом вырезания пазов для детали.

Что такое фрезер и для чего он нужен?

Ручной фрезер — это электроинструмент, представляющий собой электродвигатель с цангой под установку режущего инструмента на валу.

С ним конструкционно объединена платформа или основание, род рабочего стола, которая способна перемещаться по направляющим и фиксироваться в заданном положении.

С помощью платформы производится установка глубины резания. По бокам имеются две рукоятки, за которые станок удерживают в нужном положении или подают на обрабатываемую деталь.

Фрезер предназначен для обработки резанием деталей из разных материалов:

• Массив древесины;
• ДСП, в том числе — ламинированная ДСП;
• МДФ;
• ДВП;
• Алюминий, дюралюминий;
• Мягкая пластмасса.

С помощью ручного фрезера могут быть выполнены разные виды обработки материала. В их число входят следующие операции:

• Фрезеровка углублений различной формы — пазы, гнезда, канавки и прочие элементы;
• Профилирование кромок — создание фасонных (фигурных) поверхностей, фрезеровка четвертей;
• Фрезеровка специальных конструкционных элементов — углубления под шарниры, замки, рукоятки, шипы и гнезда под них;
• Обрезка криволинейных и сложных кромок деталей мебели или специальных элементов.

Для обеспечения точности и чистоты реза в конструкции фрезера имеется масса элементов настройки и регулировки. С их помощью производят следующие

• Изменение скорости вращения вала;
• Настройка глубины погружения режущего органа;
• Предварительная настройка глубины для быстрой смены режима резания.

Важно! Для серийного производства больших объемов продукции ручной фрезер не годится. Использовать его рациональнее всего только в бытовых целях или в небольших мастерских, занятых мелкосерийным изготовлением изделий на заказ.

Инструменты и материалы

Итак, для создания фрезы по дереву собственноручно потребуется иметь пару болтов типа М8, а также шайбу с наружным диаметром около 4 сантиметров. Естественно, что размеры болтов будут зависеть от задач, которые требуется решить. Если речь идёт об инструменте для фрезы Форстнера из сверла, то тут следует принять во внимание, что он должен иметь дырки для небольшого подшипника шарикового типа. Его следует прикрепить заподлицо с плоскостью основания. Кроме того, потребуется сделать и прижим, что позволит запрессовывать элемент в дереве.

Из инструментов потребуется иметь под рукой:

• дрель;
• сверлильный вертикальный станок;
• аппарат для электрической сварки;
• углошлифовальную машину с абразивными дисками шлифовочного и отрезного типа.

Если говорить о ручном инструменте, то понадобится:

• штангенциркуль;
• маркер;
• напильник;
• рабочий стол;
• тиски.

Пошаговая инструкция

Итак, перейдём непосредственно к рассмотрению инструкции по изготовлению вышеупомянутого приспособления.

• Сначала следует измерить штангенциркулем расстояние остаточного типа на болтовой шляпке относительно устанавливаемого подшипника. Если мы говорим о болте типа М8, то размер шляпной окружности в данном случае будет составлять 1,27-1,3 см. Диаметр черенка – около 1,16 см, что даёт возможность легко зажать его в подавляющем большинстве патронов современных дрелей.
• Шляпку следует сработать под подшипниковый диаметр. Именно данная область болта будет представлять рабочую часть фрезы.
• Для разметки лучше применить контрастный маркер потоньше, главное, чтобы отметки, что будут им наноситься, были легко различимы на металле. Теперь наносим разметку заусовки фрезы. Данное решение позволит ей без особых усилий избавляться от стружек.
• После этого производим зажимание болта в тисках. Применяя круг отрезного типа, создаём болгаркой прорези на шляпке.
• Производим замер подшипникового диаметра. Для сработки шляпки болта с гранёной поверхностью до окружности следует трансформировать дрель в токарный станок. Для этого необходимо зажать её в тиски, после чего крепко прикрепить болт в патроне чётко по центру.
• Теперь следует зафиксировать клавишу дрели на постоянном режиме работы, после чего можно начинать обработку болтовой шляпки. Данный процесс требуется контролировать на всех этапах его проведения, чтобы не позволить центру болта сместиться, что может стать причиной нарушения равномерности срабатываемых зубьев.
• После этого следует установить на болгарку абразивный диск для шлифовки и обработать грани по окружности. Торцевую область фрезы стоит также немного убрать, оставив лишь небольшую остроту по центру. Данный элемент имеет большое значение, ведь такой тип фрез при работе сначала будет находить центр, и только потом будет осуществляться срабатывание материала ободками и кромками режущего типа. Тут можно всё осторожно доработать при помощи напильника, чтобы случайно не срезать больше, чем нужно в процессе стачивания.
• Сама фреза будет практически готова. Остаётся только дать требуемую форму режущим кромкам, после чего немного их заточить.

Для большей эффективности нелишним будет сделать самый простой прижим для запрессовывания. Поэтому инструкцию по его созданию тоже требуется рассмотреть.

• Данное приспособление также делается из болта типа М8 и шайбы, подходящей по диаметру. Болт следует выставить вертикально на поверхность, выполненную из металла, таким образом, чтобы был обеспечен требуемый контакт для электрической сварки. Шайбу нужно установить по центру болтовой шляпки. Для облегчения такой работы можно воспользоваться плоскогубцами. После этого центральную часть потребуется обработать при помощи электрода, чтобы заполнить область внутренней дырки шайбы.
• Теперь необходимо зажать прижим, который получился в результате вышеупомянутых действий в тисках, а потом произвести его зачистку при помощи болгарки. По его тыльной части можно пройтись при помощи специальной насадки-щётки для дрели.
• На финальном этапе остаётся только установить готовое приспособление в патрон сверлильного станка вертикального характера, после чего потребуется произвести запрессовку подшипника в дереве. Подобный нехитрый «гаджет» избавит от целого ряда неудобств при использовании самодельной фрезы.

Кстати, торцевая фреза по дереву может быть сделана не только из сверла, но и из трубки с тонкими стенками.

В таком случае алгоритм её создания будет таким:

• заготовкой в данном случае будет служить отрезок трубы с длиной около 20 сантиметров;
• со стороны, где будет располагаться в будущем кромка режущего типа (где-то на расстоянии 2 см от её предполагаемого нахождения), с двух сторон трубы следует сделать проточки, имеющие форму овала;
• самой же будущей режущей части фрезы потребуется придать форму конуса – её стачивают под углом примерно в 2-3 градуса;
• при зажатии заготовки в тисках на её торцевой области следует произвести надрез крестообразного типа – сделать его можно при помощи углошлифовальной машины;
• со стороны режущей части на заготовке нужно проделать пазы – прямо до овальных дырок, проделанных ранее.

Типы самодельных фрез для обработки древесины

Конусные фрезы, обработка при помощи которых осуществляется на средних и высоких оборотах, используются для того, чтобы снимать лишний слой дерева с торцевых элементов заготовки. Оптимальным вариантом самостоятельного изготовления инструмента данного типа является фреза из сверла.Такая фреза из сверла изготавливается в домашних условиях следующим образом: инструмент обрезается ближе к его хвостовику (от половины до четверти его длины), затем каждая режущая кромка обрезанного сверла стачивается на величину 1/2 – 1/3 его диаметра. Если режущие кромки сточить на большую величину, то не только оголится его тело, но он также утратит свои режущие свойства. Восстановить своими руками режущие кромки самодельных фрез по дереву, которые имеют спиралевидную форму, сложно.

Из сверла можно делать фрезы с различными рабочими головками

Фреза по дереву торцевого типа может быть изготовлена и из тонкостенной трубки. Как сделать фрезу из такой заготовки? Следует придерживаться следующих рекомендаций.

1. В качестве заготовки берется отрезок трубы, длина которого составляет 15–20 см.
2. Со стороны будущей режущей кромки (на расстоянии 2–3 см от нее) с двух сторон трубы выполняются проточки овальной формы.
3. Будущей режущей части фрезы по дереву придается конусная форма, ее стачивают под углом 2–3°.
4. Зажав заготовку в тисках, на ее торцевой части выполняют крестообразный надрез, для чего используется угловая шлифовальная машина.
5. Со стороны режущей части на заготовке прорезаются пазы – вплоть до овальных отверстий.

Самодельные трубчатые фрезы

Используя самодельную торцевую фрезу, изготовленную из тонкостенной трубки, можно создавать в изделиях из дерева глухие или сквозные отверстия. При этом внутреннюю поверхность глухих отверстий необходимо дорабатывать с помощью стамески.

Многих домашних мастеров интересует вопрос о том, как сделать конусную фрезу большого диаметра своими руками. Следует иметь в виду, что изготовить такой инструмент для обработки дерева непросто, для этого надо использовать специальные заготовки и сложное металлорежущее оборудование.

Советы

Поговорим немного о советах, которые следует принимать в расчёт при создании самодельных моделей фрез.

• Чтобы придать режущей области правильную конфигурацию, потребуется применить надфили с напылением алмазного типа либо углошлифовальные машины с дисками, которые используются именно для проведения работ с металлом.
• Кромку для резки следует затачивать под 7-10-градусным углом. Если делать её острее, то удерживать заточку она будет плохо, из-за чего её режущие свойства существенно снизятся.
• Если фреза по дереву, сделанная собственноручно, должна иметь какое-то сложное устройство, можно её расплющивать либо загибать.
• При применении фрезера кромочного типа следует принять во внимание, что направляющее кольцо или подшипник уже установлены.
• Фреза обязательно должна быть закреплена в цанге перед началом проведения работ.
• Наличие дополнительных приспособлений будет способствовать увеличению мощности электрического инструмента.
• Деталь, которая будет обрабатываться, обязательно должна иметь некую опору.
• При проведении работ следует выставить правильный уровень врезки по глубине.
• Чтобы при работе пыли выделялось не очень много, можно применить пылесос.

В целом же следует сказать, что самостоятельно создать фрезу по дереву несложно. Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная. А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов. Поэтому такое решение имеет место быть и должно использоваться в случаях, когда действительно требуется быстро обзавестись довольно неплохой фрезой по дереву, чтобы получить желаемый результат.

Подробнее о том, как сделать фрезу по дереву своими руками, смотрите в следующем видео.

ЧПУ фрезер

Агрегат с числовым программным управлением (ЧПУ) применяется, в основном, для гравировки и фигурной резьбы по дереву. Управляется он с помощью компьютера, благодаря чему на заготовках можно вырезать очень сложные узоры с высокой точностью. В Китае можно купить готовые мини-станки с ЧПУ для изготовления сувенирной продукции по цене около 10000 рублей.

Читать также: Как усилить антенну для телевизора своими руками

Конечно же, можно приобрести все детали для станка и собрать ЧПУ-фрезер собственноручно. Но если посмотреть на стоимость всех комплектующих, то будет намного дешевле приобрести готовое изделие с уже настроенным программным обеспечением.

Фрезы конусной конфигурации

Фрезы по дереву, рабочая часть которых имеет конусную конфигурацию, используются для обработки поверхностей сложного рельефа. В частности, при помощи таких фрез выполняется финишная обработка пазов в элементах мебельных конструкций. Для изготовления подобных фрез по дереву в производственных условиях применяются заготовки сложной формы, которые проблематично обрабатывать в домашних условиях. Такая фреза своими руками может быть изготовлена из сверла, рабочей части которого придается требуемая конфигурация.

За счет того, что самодельная фреза по дереву используется для обработки достаточно мягкого материала за несколько заходов, дополнительно упрочнять структуру материала, из которого изготовлен такой инструмент, нет необходимости.

Варианты изготовления конусных фрез

Насадки для гравера

В продаже встречается просто огромное количество различных инструментов, которые могут применяться для механической обработки деталей. Примером можно назвать гравер.

Во многом этот инструмент по своему принципу работы схож с дрелью или шлифовальной машинкой, но предназначен для работы с заготовками небольших размеров. Приобретая и устанавливая различные насадки для гравера можно проводить шлифование, фрезерование или гравировку, а также сверление.

Важно выбрать наиболее подходящие варианты исполнения насадок, так как они характеризуются различными эксплуатационными качествами и областью применения.

Насадки для гравера

Особенности насадок

Насадки для бормашины по дереву могут классифицироваться по достаточно большому количеству различных признаков. На рынке представлено большое разнообразие. Практически вся оснастка для гравера характеризуется наличием двух конструктивных элементов:

1. Хвостовик – часть насадки для гравера, за счет которой происходит ее крепление в патроне используемого оборудования.
2. Рабочая часть отвечает за непосредственное снятие слоя металла на момент проведения обработки.

Примеры насадок

Паста для гравировки по металлу применяется для существенно повышения эффективности проводимой обработки, особенно если инструмент для гравера предназначен для шлифовки поверхности. Описание насадок может распространяться производителями, так как режущая кромка некоторых вариантов исполнения может обладать сложной геометрией.

Виды насадок для гравера

Оснастка для гравера может обладать просто огромным количеством отличительных признаков. Боры для бормашины и другие разновидности оснастки могут классифицироваться по следующим признакам:

1. Тип обрабатываемого материала.
2. Назначение бормашинки и применяемой насадки гравера.
3. Области применения.
