Конусные дровоколы: устройство и изготовление своими руками

Основные виды винтовых дровоколов

Используемый в быту дровокол винтовой может быть изготовлен как переносным, так и стационарным. Переносной вариант также изготавливают с колесами, которые позволяют легче перевозить инструмент. Стоимость такого устройства варьируется в среднем в диапазоне 16-38 тысяч рублей. В основном на цену влияет тип двигателя.

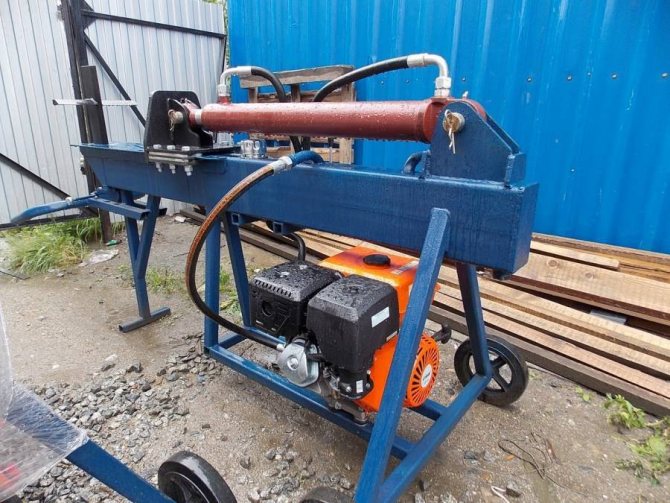

Есть два варианта исполнения привода:

• бензиновый;
• электрический.

Второй тип в основном работает от однофазной сети, потому что трехфазная сеть для частного дома обходится дорого, хоть и позволяет использовать более мощный конусный дровокол. Бензиновый вариант будет стоить дороже, потому что устройство винтового колуна с электрическим приводом проще в изготовлении.

Электрический дровокол

По типу резьбы дровоколы бывают:

• с метрической резьбой;
• с упорной резьбой.

В первом случае есть риск того, что полено может слететь с рабочего места. Кроме того такая резьба стирается гораздо быстрее. Упорная резьба входит в древесину гораздо лучше, не позволяет полену слетать и более устойчива к износу.

На сегодняшний день распространены два варианта исполнения конусных дровоколов. В первом варианте на вал, идущего от электродвигателя ставится винтовой конус. При этом электродвигатель должен быть небольшой мощности (до 5кВт и до 500 об/мин). Второй вариант исполнения подразумевает применение ременной передачи со шкивами разного диаметра. Передаточное число должно быть таким, чтобы снизить число оборотов на валу, который вращает винтовой конус. Для этого на валу двигателя ставят шкив меньшего размера. Число оборотов при таком исполнении обычно не превышает 300-400 об/мин.

Колун с упорной двухзаходной резьбой

Кроме вышеперечисленных вариантов есть конструкция винтовых дровоколов с мотор-редуктором, в котором двигатель соединен с понижающим редуктором в едином закрытом блоке. Такой способ применяется крайне редко.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Требуемые для изготовления детали

В процессе создания установки по расколу дров не потребуется искать дорогостоящие детали. Большинство компонентов найдутся у многих умельцев в гараже или сарае. Ниже приведен список необходимых инструментов, деталей и узлов:

• винтовой конус (можно купить или изготовить, ниже будет более подробно написано о нем);
• вал;
• шкивы разных диаметров;
• цепь или ремень;
• подшипники в корпусе;
• металлические трубы или уголки для каркаса станины;
• стальной лист для стола;
• двигатель;
• провода;
• винты;
• выключатель;
• болт и гайки;
• сварочный аппарат;
• электродрель;
• сверла по металлу;
• болгарка;
• рулетка;
• маркер;
• чертеж;
• набор гаечных ключей.

С таким набором легко можно будет сконструировать и собрать простой дровокол. Если планируется сделать его мобильным, то стоит приготовить крепкие колесики, способные выдержать вес установки. Также рекомендуется покрыть конструкцию краской или эмалью для защиты от коррозии.

Как изготовить самостоятельно и что для этого понадобится

Простая конструкция и хорошая производительность помогли стать дровоколу популярным и многие хотят изготовить его самостоятельно. Главная деталь – это конус для дровокола. Его можно купить в специализированном магазине, в зависимости от размеров будет меняться и цена. Также конус можно попросить выточить в токарном цеху.

Материалом для изготовления отлично подойдет инструментальная сталь, обладающая повышенной прочностью. Стоит знать, что от диаметра конуса и скоса зависит глубина раскола бревна. В таблице 1.1 приведены размеры конусов и возможная глубина раскола древесины при этом:

Таблица1.1 Зависимость раскола полена от диаметра конуса дровокола

При изготовлении следует уделить внимание резьбе. Важно, чтобы она была левой. Это позволит конусу вкручиваться и тянуть чурбак на себя. Для маломощных установок без продольной подачи, такой вариант исполнения конуса позволит сэкономить силы и время. Без особых усилий чурка будет самостоятельно перемещаться и легко раскалываться на части.

Конструкция конуса может иметь хвостовик или посадочное отверстие. Если используется хвостовик, то на валу, на котором установят конус необходимо просверлить соответствующего размера отверстие. Затем хвостовик устанавливается в это отверстие и закрепляется при помощи стопорного винта. Если же вместо хвостовика на конусе имеется посадочное отверстие, то в него устанавливается вал и закрепляется при помощи болтов или винтов.

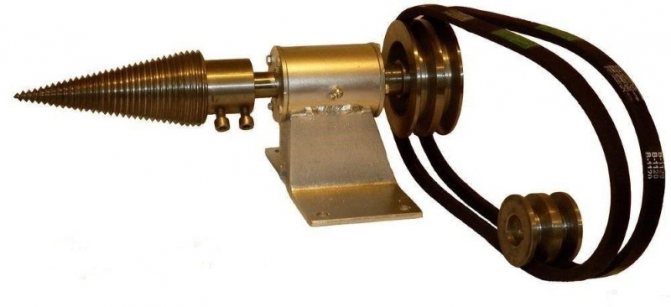

Затем, понадобятся шкивы разных диаметров, ремни и вал с подшипниковой опорой. В тех же магазинах, где продается конус можно приобрести все эти составляющие разных размеров, качества и цен.

Схема самодельного дровокола

После этого остается только сделать чертеж стола, разметить места для установки всех составных частей и креплений установки для механизированной колки дров и собрать все части в единое целое.

Располагать узлы на рабочем столе можно в произвольном порядке, здесь главный фактор – это комфортные условия работы. Высота стола должна быть удобной для человека, который будет подносить чурбаки. Материал из которого можно сделать стол – это металлические уголки 40×40 мм и лист стали.

Не стоит делать такую установку из электродрели или перфоратора, потому что велика вероятность не удержать полено в руках и сильно травмироваться. К тому же такой механизм обладает низкой эффективностью и медлителен.

Желающим самостоятельно изготовить винтовой колун, советуем отказаться от этой идеи, если вы не являетесь опытным токарем.

Винтовой колун

В сети есть руководства как изготовить такую деталь с помощью болгарки, но скажем откровенно, это нарушение техники безопасности и чревато последствиями. Лучше доверить это профессионалу, передать чертеж конуса и расписать все требуемые параметры. Рекомендуется изготавливать с конусностью 1:2, шагом 5 или 6 мм и двухзаходной резьбой.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

• такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
• он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Упрощенный вариант винтового дровокола

Сделать дровокол самостоятельно не требует больших усилий, тем не менее есть вариант более простого устройства для колки дров. В нем отсутствует редуктор или ременная передача.

Все устройство состоит из двух узлов: электродвигатель и винтовой конус. Соединение осуществляется благодаря стопорным винтам на валу двигателя.

В такой конструкции особое внимание следует уделить электроприводу. Его мощность не должна быть больше 4 кВт, а число оборотов в минуту максимум 500. В зависимости от предпочтений, двигатель можно расположить в любом месте станины, отрегулировать по высоте. Обязательно закрепить его болтами со станиной.
